МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

20 мая 2024 г.

1213

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Внести изменения в сведения об утвержденных типах средств влияющих настоящему

измерений в части конструктивных изменений, на их метрологические характеристики, согласно приложению к приказу.

измерений,

  • 2. Утвердить измененные описания типов средств прилагаемые к настоящему приказу.

  • 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя Е.Р.Лазаренко

< >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

от «___»

и метрологии

2024 г. № ___

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообла

датель

Отменяемая

методика поверки

Действие

методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый

изготовитель

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

2

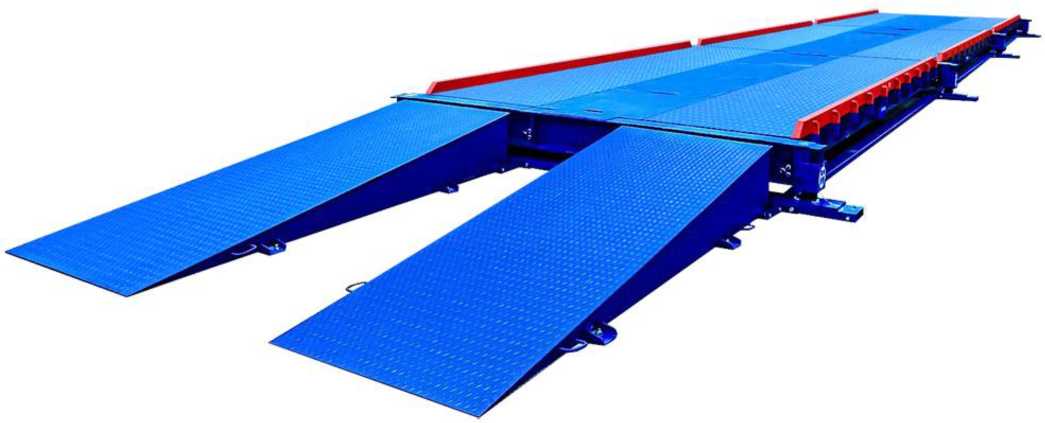

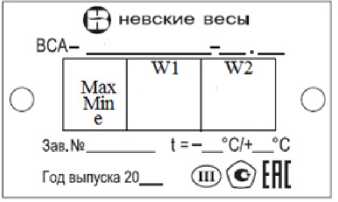

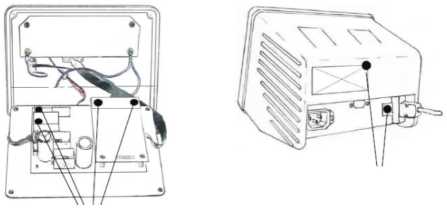

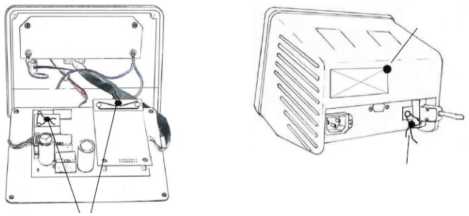

Весы

автомобильные

3

ВСА

4

ВСА-

Р25000-6.2

зав. №1253

5

45157-15

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru
Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

8

ГОСТ

OIML R 76

1-2011

(приложени

е ДА)

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

10

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

Дата утверждения акта испыта

ний

11

18.03.

2024

Заявитель

12

Акционерное общество «ВЕС-СЕРВИС» (АО «ВЕС-СЕРВИС»),

г. Санкт-Петербург

Юридическое лицо, проводившее испытания

13

ФГБУ

«ВНИИМС»,

г. Москва

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

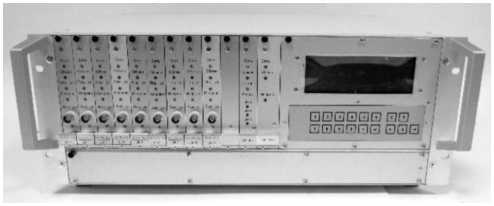

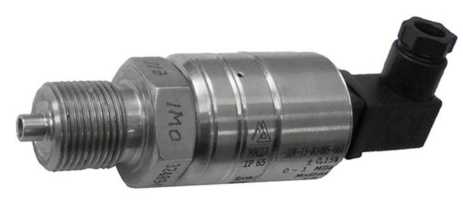

Аппаратура регистрации давления

«Нейва

10000»

171

68324-17

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru
Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

МП 4202/0

324-2022

МП 4202/032

4-2022 с

изменением № 1

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

26.02.

2024

Филиал

«Нижнетагильский

институт испытания

ФБУ «УРАЛТЕСТ» г.

Екатеринбург

металлов» федерального казенного предприятия «Национальное испытательное объединение «Государственные боеприпасные испытательные полигоны России»

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru
Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru
Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru
Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru
Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru
Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru
Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru
Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru
Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru
Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru
Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru
Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

Система измерений количества и показателей качества нефти № 1508 ПСП «Конданефть»

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

637/2016

69494-17

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

МП 1317-14-21

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

МП-023-2024

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

05.02.

2024

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

Система

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

автоматизированна я информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) Сакмарской СЭС Система

автоматизированна я информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Ижэнергосбыт»

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru
Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

05151459

612

71515-18

75867-19

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru
Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

РТ-МП-5076-

550-2018

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

МИ 30002022

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

19.01.

2024

(филиал «НТИИМ» ФКП «НИО ГБИП России»), Свердловская обл., г. Нижний Т агил Общество с ограниченной ответственностью «Системы Нефть и Газ» (ООО «СНГ»), Московская обл., г. ____Щелково____ Общество с ограниченной ответственностью «Юнигрин Энерджи» (ООО «Юнигрин Энерджи»), г.

Москва

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

ООО «НГМ», г.

Белгород

ООО «Энерго ПромРесурс», Московская обл., г. Красногорск

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

МП СМО-1208-2022 «ГСИ.

Система

автоматизи

рованная информаци онно-

измеритель ная

коммерческ ого учета электроэне ргии (АИИС КУЭ) ООО «Ижэнерго сбыт».

Методика поверки

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru
Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

10.01.

2024

Акционерное

общество «РЭС Групп» (АО «РЭС Групп»), г. Владимир

АО «РЭС Групп», г. Владимир

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

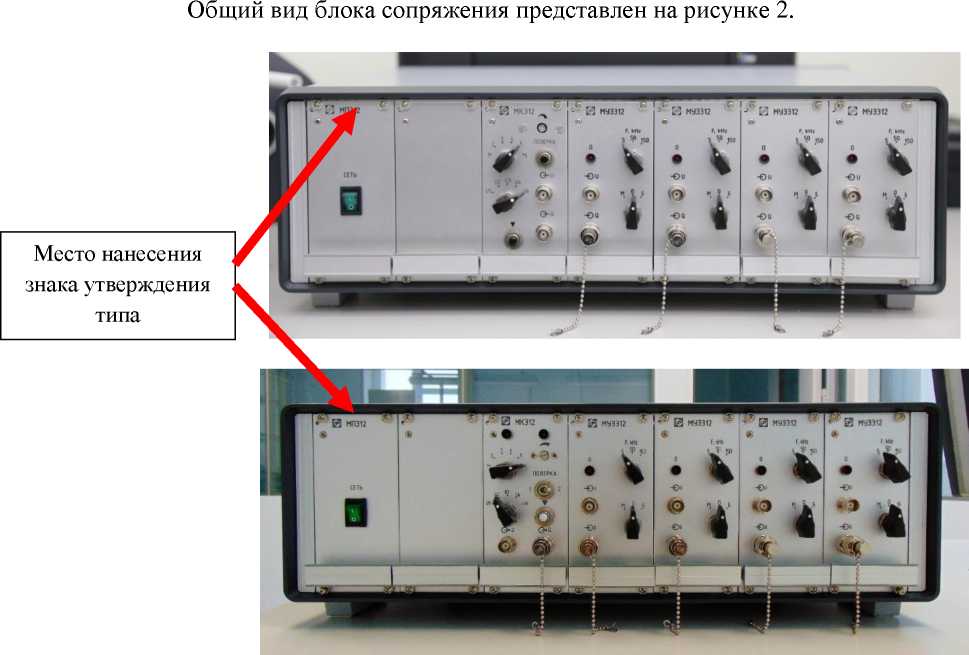

Система

СИ-СТ17

001

измерительная

87943-23

Акционерное

ЛТКЖ.411711.

-

ЛТКЖ.41171

-

12.03.

Общество с

ФГУП

общество

045 Д

1.045 Д

2024

ограниченной

«ВНИИМ

«ОДК-

ответственностью

им. Д.И.Мен-

Климов»

изменением

«Научно-

делеева», Санкт-

(АО «ОДК-

№ 1)

производственное

Петербург

Климов»), г.

предприятие

Санкт-

«ПАРК-ЦЕНТР»

Петербург

(ООО «НПП

«ПАРК-ЦЕНТР»),

г.

Санкт-Петербург

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru
Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» мая 2024 г. № 1213

Лист № 1

Всего листов 5

Регистрационный № 69494-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 1508 ПСП «Конданефть»

Назначение средства измерений

Система измерений количества и показателей качества нефти № 1508 ПСП «Конданефть» (далее - СИКН) предназначена для измерений массы и показателей качества нефти.

Описание средства измерений

Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефти с применением расходомеров массовых. Выходные сигналы с расходомеров массовых поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты

В составе СИКН применены средства измерений утвержденных типов, которые указаны в таблице 1.

Таблица 1 - Состав СИКН

Наименование и тип средства измерений

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

1

2

Расходомеры массовые Promass F83

15201-11

Расходомеры массовые Promass F300

68358-17

Преобразователи (датчики) давления измерительные EJ*, мод. EJX серии А модель 530

Преобразователи (датчики) давления измерительные EJ*, мод. EJX серии А модель 110

59868-15

Преобразователи измерительные Rosemount 644

56381-14

Термопреобразователи сопротивления 0065

53211-13

Влагомеры нефти поточные УДВН-1пм

14557-15

Преобразователь плотности жидкости измерительный 7835

52638-13

Преобразователи плотности и расхода CDM мод. CDM100P

63515-16

Анализаторы серы общей рентгеноабсорбционные в потоке нефти/нефтепродуктов при высоком давлении NEX XT

47395-11

Комплексы измерительно-вычислительные ИМЦ-07

53852-13

В состав СИКН входят показывающие средства измерений давления и температуры. В блоке измерений показателей качества нефти установлен расходомер для контроля выполнения условий изокинетичности пробоотбора.

СИКН обеспечивает выполнение следующих основных функций:

- автоматические измерения массы нефти прямым методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности и вязкости нефти;

- измерения давления и температуры нефти автоматические и с помощью показывающих средств измерений давления и температуры нефти соответственно;

- измерения плотности нефти при рабочих температуре и давлении, объемной доли воды в нефти, разности давления на фильтрах;

- вычисления массы нетто нефти с использованием результатов измерений массовой доли воды, массовой доли механических примесей, массовой доли хлористых солей, полученных в испытательной лаборатории;

- проведение поверки и контроля метрологических характеристик РМ с применением поверочной установки на месте эксплуатации;

- автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

- автоматическое и ручное управление измерительными линиями;

- автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушений установленных границ;

- защиту информации от несанкционированного доступа программными средствами.

Для исключения возможности несанкционированного вмешательства средства измерений снабжены средствами защиты (пломбировки) в соответствии с описанием типа на средства измерений, эксплуатационной документацией или МИ 3002-2006 «ГСИ. Рекомендация. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок».

Установка пломб на СИКН не предусмотрена. Нанесение знака поверки на СИКН не предусмотрено. Заводской номер СИКН нанесен ударным и металлографическим методом на маркировочную табличку, закрепленную на корпусе блока технологического СИКН, в виде цифрового обозначения, состоящего из арабских цифр.

Программное обеспечение

Программное обеспечение (ПО) СИКН (ИВК, автоматизированные рабочие места (АРМ) оператора) обеспечивает реализацию функций СИКН. Наименования ПО и идентификационные данные указаны в таблице 2.

Метрологические характеристики СИКН указаны с учетом влияния ПО.

Уровень защиты ПО СИКН «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные

(признаки)

Значение

АРМ оператора с комплексом ПО «ФОРВАРД PRO»

ПО ИВК

(основной и резервный)

Идентификационное наименование ПО

ArmA.dll

ArmMX.dll

ArmF.dll

EMC07.Metrology.dU

Номер версии (идентификационный номер ПО)

4.0.0.2

4.0.0.4

4.0.0.2

PX.7000.01.09

Цифровой идентификатор

ПО

1D7C7B

A0

E0881512

96ED4C9B

1В8С4675

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики системы

Наименование характеристики

Значение

Диапазон массового расхода, т/ч

от 60 до 400

Пределы допускаемой относительной погрешности

измерения, %

- массы брутто нефти

±0,25

- массы нетто нефти

±0,35

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Измеряемая среда

нефть по ГОСТ Р 51858

Количество измерительных линий, шт.

3( 2 рабочие, 1 контрольно- резервная)

Рабочий диапазон давления измеряемой среды, МПа

от 0,5 до 1,2

Диапазон температуры измеряемой среды, °С

от +5 до +30

Физико-химические свойства измеряемой среды:

Плотность, кг/м3

  • - при температуре +20°С

  • - в рабочем диапазоне температур

от 830,1 до 870,0

от 823,0 до 881,2

Давление   насыщенных   паров   при

максимальной температуре нефти, кПа (мм рт. ст.), не более

66,7 (500)

Массовая доля воды, %, не более

0,5

Массовая концентрация хлористых солей в нефти, мг/дм3, не более

100

Массовая доля механических примесей нефти, %, не более

0,05

Содержание свободного газа

не допускается

Режим работы СИКН

непрерывный

Параметры электрического питания:

  • - напряжение, В

  • - частота, Гц

380±38 (трехфазное) 220±22, (однофазное)

50±1

Условия эксплуатации:

- температура воздуха в помещениях, где

установлено оборудование, оС

от +15 до +35

- в помещении системы обработки информации;

от +18 до +22

-относительная   влажность   воздуха   в

от 30 до 80

помещениях, где установлено оборудование,

%

- атмосферное давление, кПа

от 84,0 до 106,7

Знак утверждения типа

наносится в нижней части титульного листа руководства по эксплуатации СИКН типографским способом.

Комплектность средства измерений

Комплектность системы приведена в таблице 4.

Таблица 5 - Комплектность

Наименованием

Обозначение

Количество

Система измерений количества и показателей качества нефти № 1508 ПСП «Конданефть», заводской № 637/2016

-

1 экз.

Инструкция   по   эксплуатации   Системы

измерений количества и показателей качества нефти №1508 ПСП «Конданефть»

-

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Инструкция 0891.02.00.000 ИС. МИ ГСИ. Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти № 1508 ПСП «Конданефть», регистрационный номер по Федеральному реестру методик измерений № ФР.1.29.2023.47342.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.1.1);

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Изготовитель

Общество с ограниченной ответственностью «ИМС Индастриз» (ООО «ИМС Индастриз»)

ИНН 7736545870

Адрес: 142703, Московская обл., Ленинский р-н, г. Видное, ул. Донбасская, д. 2, стр. 10, ком. 611

Телефон: +7 (495) 221-10-50

Факс: +7 (495) 221-10-51

E-mail: ims@imsholding.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-ая Азинская, д. 7 «а» Юридический адрес: 190005, г. Санкт-Петербург, пр-кт Московский, д. 19 Телефон: (843) 272-70-62

Факс: (843) 272-00-32

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

в части вносимых изменений

Общество с ограниченной ответственностью «Нефтегазметрология» (ООО «НГМ») Адрес: 308009, г. Белгород, ул. Волчанская д. 167

Телефон: +7(4722) 402-111, факс: +7(4722) 402-112 Сайт: www.oilgm.ru;

Е-mail: info@oilgm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312851.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» мая 2024 г. № 1213

Лист № 1

Всего листов 6

Регистрационный № 68324-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппаратура регистрации давления «Нейва 10000»

Назначение средства измерений

Аппаратура регистрации давления «Нейва 10000» (далее - Аппаратура) совместно с пьезоэлектрическими датчиками давления предназначена для измерения давления пороховых газов на дно и стенки зарядной камеры, а также на стенки ствола орудия при выстреле.

Описание средства измерений

Принцип действия Аппаратуры основан на преобразовании электрических зарядов, генерируемых пьезоэлектрическим датчиками давления в электрическое напряжение с последующим аналогово-цифровым преобразованием и регистрацией информации в цифровом виде.

Аппаратура состоит из блока сопряжения БС312, рабочей станции, принтера, источника бесперебойного питания, комплекта кабелей. Также в состав Аппаратуры могут входить кабельные катушки. Блок сопряжения и рабочая станция включают в себя четыре независимых измерительных канала. Каждый канал включает в себя модуль усилителя заряда (МУЗ) и аналогово-цифровой преобразователь (АЦП). МУЗ могут быть укомплектованы фильтрами с разными верхними граничными частотами переключаемых полос пропускания в соответствии с запросом заказчика, согласованным изготовителем. Корпус блока сопряжения может иметь отличия, обусловленные конструктивными особенностями, в части размера дополнительных металлических панелей по краям лицевой панели. Пьезоэлектрические датчики давления, установленные на дне гильзы, стенках зарядной камеры или ствола пушки формируют на своих обкладках пропорциональный давлению электрический заряд, который по кабелю поступает на вход соответствующего МУЗ блока сопряжения. МУЗ осуществляет линейное преобразование входного заряда в электрическое напряжение с заданным коэффициентом преобразования. С МУЗ сигналы поступают на четырехканальный 12-разрядный АЦП, установленный в рабочей станции. АЦП производит преобразование сигналов с выбранным периодом дискретизации в цифровой код, который записывается в память рабочей станции. Обработка и просмотр кривых давления производятся в соответствии с установками специального программного обеспечения (СПО).

Заводской номер в виде цифрового кода наносится типографским способом на маркировочную табличку, расположенную на задней панели корпуса блока сопряжения.

Знак поверки наносится на свидетельство о поверке.

Общий вид средства измерений представлен на рисунке 1.

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

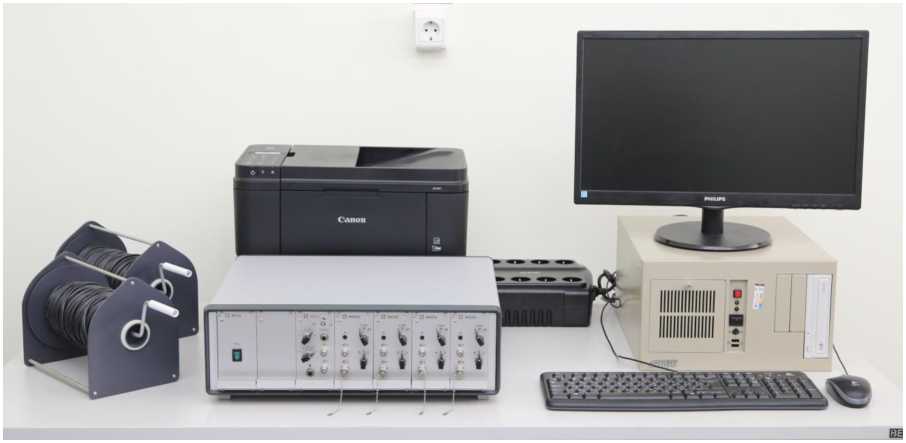

Рисунок 1 - Общий вид средства измерений

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

знака

Место нанесения

утверждения типа

Место нанесения

утверждения типа

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

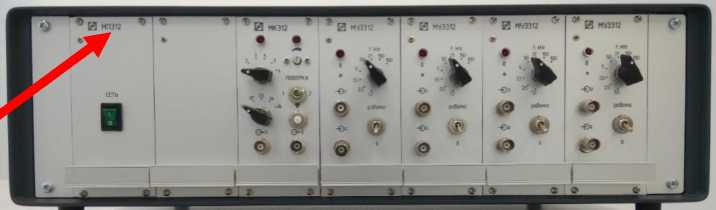

Рисунок 2 - Блок сопряжения

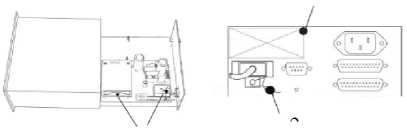

Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

Системный блок рабочей станции

К “ г

:::

jllM Ш

ral ш

Блок сопряжения

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

Места пломбировки

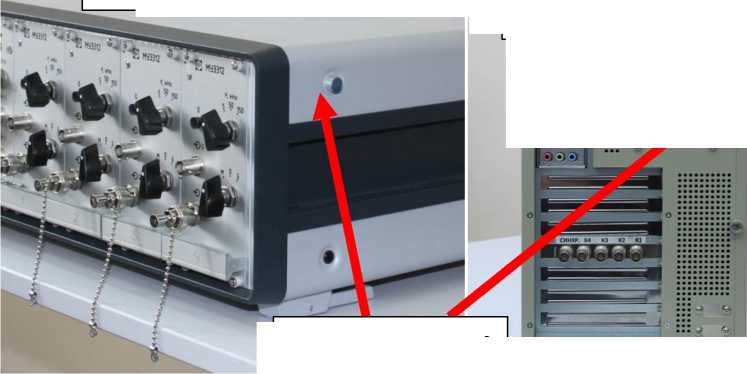

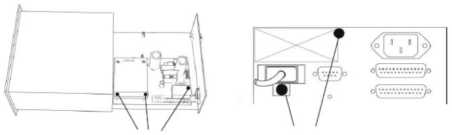

Рисунок 3 - Схема пломбировки от несанкционированного доступа

Место нанесения заводского номера

БЛОК -Д СОПРЯЖЕНИЯ \ БС 312    < 163

2022г

Рисунок 4 - Общий вид маркировочной таблички

Программное обеспечение

В состав Аппаратуры входит СПО «Нейва 16К», которое предназначено только для работы с Аппаратурой и не может быть использовано отдельно от ее измерительной части. СПО предназначено для ввода информации об условиях проведения сеанса измерений, параметров блока сопряжения и мест установки датчиков, регистрации измерительной информации в многоканальном режиме, обработки результатов измерений с целью получения функциональных зависимостей давления, производной давления и интеграла давления во времени, определения основных характеристик исследуемого процесса, сохранения данных регистрации и обработки, печати графических и табличных форм с результатами, статистической обработки группы результатов. СПО функционирует на персональном компьютере, который выполняет функции, как средства регистрации информации, так и средства обработки данных.

измерительной

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 -2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Нейва16К

Номер версии (идентификационный номер) ПО

v2.0

Цифровой идентификатор ПО (CRC32)

F8F6C004

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики

Значение

Диапазон преобразуемых электрических зарядов, пКл, не менее

от -20000 до 0

Коэффициент преобразования, мВ/пКл

от 0,20 до 0,25

Верхние граничные частоты переключаемых полос пропускания:

- по уровню минус 3 дБ, кГц

1,20 ± 0,12

- по уровню минус 3 дБ, кГц

2,50 ± 0,25

- по уровню минус 3 дБ, кГц

3,50 ± 0,35

- по уровню минус 3 дБ, кГц

5,0 ± 0,6

- по уровню минус 3 дБ, кГц

50 ± 5

- по уровню минус 3 дБ, кГц

21 ± 1

- по уровню минус 6 дБ, кГц

150 ± 15

- по уровню минус 3 дБ при отключенном фильтре, кГц, не менее

100

Дрейф нуля, мВ/с, не более

0,5

Диапазон выходных электрических зарядов модуля калибратора, пКл, не менее

от -20000 до 0

Пределы допускаемой приведенной погрешности измерения электрических зарядов, % (нормирующее значение 20000 пКл)

±0,2

Диапазон измерений длительности импульса давления, записанного в АЦП, мс

от 1 до 600

Пределы допускаемой относительной погрешности измерения длительности импульса давления, записанного в АЦП, %

±0,33

Нелинейность амплитудной характеристики модулей усилителя заряда, %, не более

0,1

Таблица 3 - Основные технические

Наименование характеристики

Значение

Количество каналов регистрации, шт.

4

Параметры электрического питания:

- напряжение переменного тока, В

220 ± 22

- частота переменного тока, Гц

50,0 ± 0,5

Потребляемая мощность, кВ А, не более

1,0

Масса переносных блоков, кг, не более

10

Наименование характеристики

Значение

Габаритные размеры блока сопряжения, мм, не более:

- длина

520

- ширина

420

- высота

170

Условия эксплуатации:

- температура окружающей среды, °С

от +15 до +25

- относительная влажность, %, не более

80

- атмосферное давление, кПа

от 96 до 104

Средний срок службы, лет, не менее

8

Знак утверждения типа

наносится на лицевую панель блока сопряжения в виде наклейки и на титульный лист формуляра типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

1 Блок сопряжения БС 312

АШВ 2.206.024

1 шт.

2 Рабочая станция*

  • 1 вариант: -системный блок

  • - многофункциональный адаптер (АЦП установлен в системный блок)

  • - монитор

  • - клавиатура

  • - манипулятор типа «Мышь»

  • 2 вариант:

  • - промышленный ноутбук

  • - многофункциональный адаптер (АЦП установлен в промышленный ноутбук)

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

3 Принтер

1 шт.

4 Источник бесперебойного питания (ИБП)

1 шт.

5 Формуляр

АШВ 2.832.О42ФО

1 экз.

6 Руководство по эксплуатации

АШВ 2.832.042РЭ

1 экз.

7 Кабель КС304-3

АШВ 4.850.036-03

4 шт.

8 Переход СР-50-75ФВ

ВР0.364.008 ТУ

4 шт.

9 Шнур сетевой АС102

1 шт.

10 Кабель КС202-1

АШВ 4.850.036

1 шт.

11 **Кабель КС202-3

АШВ 4.850.037

4 шт.

12 ***Катушка

АШВ 4.857.001

2 шт.

13 Вставка плавкая ВП1-1 0,5А 250В

ОЮЩ.480.003ТУ

2 шт.

14 Руководство оператора

904.00951-013401

1 экз.

15 Специальное программное обеспечение

904.00951-01

1 шт.

Наименование

Обозначение

Количество

16 Методика поверки

1 экз.

* Вариант поставки рабочей станции согласовывается с заказчиком

**Длина кабеля менее 50 м при поставке согласовывается с заказчиком

***При длине кабеля АШВ 4.850.037 менее 20 м катушка АШВ 4.857.001 не поставляется

Сведения о методиках (методах) измерений

приведены в разделе «Использование по назначению» руководства по эксплуатации АШВ 2.832.042РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

АШВ 2.832.042 ТУ «Аппаратура регистрации давления «Нейва 10000». Технические условия».

Изготовитель

Федеральное казенное предприятие «Нижнетагильский институт испытания металлов» (ФКП «НТИИМ»)

ИНН 6668000472

Адрес: 622015, Свердловская обл., г. Нижний Тагил, ул. Гагарина, д. 29 Телефон: (3435) 47 51 10

Факс: (3435) 47 53 47

Web-сайт: www.ntiim.ru

E-mail: web@ntiim.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 2а Телефон: (343) 350 25 83

Факс: (343) 350 40 81

Web-сайт: www.uraltest.ru

E-mail: uraltest@uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» мая 2024 г. № 1213

Лист № 1

Всего листов 15

Регистрационный № 87943-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная СИ-СТ17

Назначение средства измерений

Система измерительная СИ-СТ17 (далее по тексту - система) предназначена для измерений параметров при проведении стендовых испытаний коробок самолетных агрегатов (КСА): избыточного давления; напряжения постоянного тока, соответствующего значениям абсолютного давления; сопротивления постоянному току, соответствующего значениям температуры, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009; температуры (с термопреобразователями сопротивления); напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрическими преобразователями ХА по ГОСТ Р 8.5852001; частоты переменного тока, соответствующей значениям частоты вращения роторов; частоты переменного тока; силы постоянного тока, соответствующей значениям виброскорости; виброскорости; силы постоянного тока, соответствующей значениям виброускорения; виброускорения; напряжения постоянного тока; силы постоянного тока (с шунтами); силы постоянного тока; интервала времени; объемного расхода жидкости и передачи результатов измерений по интерфейсам в компьютер автоматизированного рабочего места (АРМ) пульта управления и контроля (ПУ) автоматизированной системы управления технологическим процессом испытаний (АСУТП-И).

Описание средства измерений

Система конструктивно состоит из шкафа измерительного оборудования (ШИО), расположенного в кабине наблюдения и управления (пультовой) испытательного стенда, комплекта измерительных преобразователей, установленных в помещениях испытательного стенда, в т.ч. в стойках датчиков давления (СДД), и комплекта кабелей, обеспечивающего электрические соединения составных частей системы между собой. Результаты измерений индицируются на мониторе и записываются на встроенный жесткий диск компьютера из состава АРМ ПУ АСУТП-И.

Принцип действия системы основан на измерении параметров КСА и климатических условий испытаний первичными измерительными преобразователями физических величин путем преобразования их в электрические сигналы, а затем преобразования электрических сигналов в цифровой код вторичными измерительными преобразователями и передаче информации в цифровой форме в компьютер АРМ ПУ для дальнейшего её использования в АСУТП-И.

Функционально система состоит из измерительных каналов (ИК):

- ИК избыточного давления - 39 шт.;

- ИК напряжения постоянного тока, соответствующего значениям абсолютного давления - 4 шт.;

- ИК сопротивления постоянному току, соответствующего значениям температуры, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009 - 7 шт.;

- ИК температуры (с термопреобразователями сопротивления) - 23 шт.;

- ИК напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрическими преобразователями ХА по ГОСТ Р 8.585-2001 - 2 шт.;

- ИК частоты переменного тока, соответствующей значениям частоты вращения роторов - 6 шт.;

- ИК частоты переменного тока - 12 шт.;

- ИК силы постоянного тока, соответствующей значениям виброскорости - 8 шт.;

- ИК виброскорости - 8 шт.;

- ИК силы постоянного тока, соответствующей значениям виброускорения - 4 шт.;

- ИК виброускорения - 4 шт.;

- ИК напряжения постоянного тока - 4 шт.;

- ИК силы постоянного тока (с шунтами) - 4 шт.;

- ИК силы постоянного тока - 4 шт.;

- ИК интервала времени - 2 шт.;

- ИК объемного расхода жидкости - 10 шт.

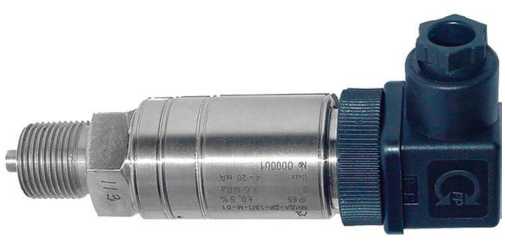

ИК избыточного давления.

Принцип действия ИК основан на зависимости выходного сигнала датчика давления от значений перемещения или деформации чувствительного элемента датчика, вызванной воздействием измеряемого давления. Сила постоянного тока, соответствующая значениям избыточного давления, измеряется посредством многоканального устройства измерительно-управляющего УИУ 2002, регистрационный номер в Федеральном информационном фонде 28167-09 (далее - УИУ 2002), и преобразуется по известной градуировочной характеристике в значение избыточного давления, передаваемое в цифровой форме в компьютер АРМ ПУ (далее - компьютер). Результаты измерений индицируются на мониторе компьютера АРМ ПУ (далее - монитор).

ИК напряжения постоянного тока, соответствующего значениям абсолютного давления.

Принцип действия ИК основан на зависимости выходного напряжения датчика давления от абсолютного давления. Напряжение постоянного тока, соответствующее абсолютному давлению, измеряется посредством УИУ 2002 и преобразуется по известной градуировочной характеристике в значение абсолютного давления, передаваемое в цифровой форме в компьютер. Результаты измерений в значениях абсолютного давления индицируются на мониторе.

ИК сопротивления постоянному току, соответствующего значениям температуры, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009.

Принцип действия ИК основан на зависимости сопротивления термопреобразователя от температуры среды. Сопротивление постоянному току, соответствующее температуре, измеряется посредством УИУ 2002 и преобразуется по известной градуировочной характеристике в значение температуры, передаваемое в цифровой форме в компьютер. Результаты измерений в значениях температуры индицируются на мониторе.

ИК температуры (с термопреобразователями сопротивления).

Принцип действия ИК основан на зависимости сопротивления термопреобразователя от температуры среды. Сопротивление постоянному току, соответствующее температуре, измеряется посредством УИУ 2002 и преобразуется по известной градуировочной характеристике в значение температуры, передаваемое в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

температуры,

ИК напряжения постоянного тока, соответствующего значениям измеряемой термоэлектрическими преобразователями ХА по ГОСТ Р 8.585-2001.

возникающей «холодными»

Принцип действия ИК основан на зависимости термо-ЭДС, в термоэлектродных проводах от разности температур между «горячими» и индицируются на мониторе.

спаями. Напряжение постоянного тока, соответствующее значениям температуры, измеряется посредством блока управления турбостартером (БУТС) и преобразуется (с учетом температуры «холодного» спая) по известной градуировочной характеристике в значение температуры, передаваемое в цифровой форме в компьютер. Результаты измерений в значениях температуры

ИК частоты переменного тока, соответствующей значениям частоты вращения роторов.

Принцип действия ИК основан на законе электромагнитной индукции. При каждом прохождении «зуба» индукторной шестерни вблизи торца постоянного магнита датчика образуется импульс ЭДС индукции. Импульсные сигналы от индукционного датчика частоты вращения поступают в УИУ 2002 или БУТС, которые нормализуют сигнал, измеряют его частоту, преобразуют по известной градуировочной характеристике и передают значение частоты сигнала в цифровой форме в компьютер. Результаты измерений в значениях частоты вращения роторов индицируются на мониторе.

ИК частоты переменного тока.

Сигналы частоты переменного тока поступают в УИУ 2002, которое нормализует сигнал, измеряет его частоту и передает значение частоты в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

ИК силы постоянного тока, соответствующей значениям виброскорости.

Принцип действия ИК основан на зависимости выходной силы тока аппаратуры измерения роторных вибраций ИВ-Д-СФ-3М от виброскорости. Сила постоянного тока, соответствующая значениям виброскорости, измеряется посредством УИУ 2002 и преобразуется по известной градуировочной характеристике в значение виброскорости, передаваемое в цифровой форме в компьютер. Результаты измерений в значениях виброскорости индицируются на мониторе.

ИК виброскорости.

Принцип действия ИК основан на использовании пьезоэлектрических датчиков вибрации вибропреобразователей МВ-43, преобразующих виброскорость корпуса КСА в электрический заряд, поступающий в блок электронный БЭ-40-4М аппаратуры измерения роторных вибраций ИВ-Д-СФ-3М, с выхода которого сигнал силы постоянного тока, соответствующий виброскорости, поступает на УИУ 2002, где измеряется и преобразуется по известной градуировочной характеристике в значение виброскорости, передаваемое в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

ИК силы постоянного тока, соответствующей значениям виброускорения.

Принцип действия ИК основан на зависимости выходной силы тока аппаратуры измерения роторных вибраций ИВ-Д-СФ-3М от виброускорения. Сила постоянного тока, соответствующая значениям виброускорения, измеряется посредством УИУ 2002 и преобразуется по известной градуировочной характеристике в значение виброускорения, передаваемое в цифровой форме в компьютер. Результаты измерений в значениях виброускорения индицируются на мониторе.

ИК виброускорения.

Принцип действия ИК основан на использовании пьезоэлектрических датчиков вибрации вибропреобразователей МВ-43, преобразующих виброускорение корпуса КСА в электрический заряд, поступающий в блок электронный БЭ-40-4М аппаратуры измерения роторных вибраций ИВ-Д-СФ-3М, с выхода которого сигнал силы постоянного тока, соответствующий виброускорению, поступает на УИУ 2002, где измеряется и преобразуется по известной градуировочной характеристике в значение виброускорения, передаваемое в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

ИК напряжения постоянного тока.

Принцип действия ИК основан на измерении посредством УИУ 2002 напряжения постоянного тока до 30 В, поступающего через делитель напряжения, и преобразовании его по известной градуировочной характеристике в значение напряжения постоянного тока, передаваемое в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

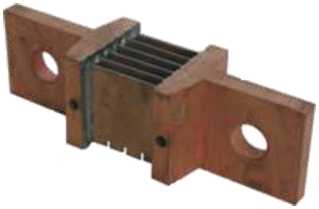

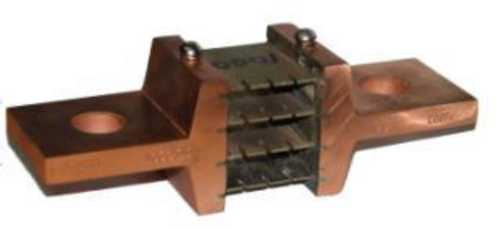

ИК силы постоянного тока (с шунтами).

Принцип действия ИК основан на измерении падения напряжения на шунте 75ШИП, 75ШСМ.М. Напряжение постоянного тока измеряется посредством УИУ 2002 и преобразуется по известной градуировочной характеристике в значение силы постоянного тока, передаваемое в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

ИК силы постоянного тока.

Принцип действия ИК основан на измерении посредством УИУ 2002 силы постоянного тока и передаче ее значения в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

ИК интервала времени.

Принцип действия ИК основан на измерении посредством УИУ 2002 интервала времени между двумя фронтами внешних дискретных сигналов. Измеренное значение интервала времени передается УИУ 2002 в цифровой форме в компьютер. Результаты измерений индицируются на мониторе.

ИК объемного расхода жидкости.

Принцип действия ИК основан на преобразовании посредством преобразователя расхода турбинного ТПР значения объемного расхода жидкости в значение частоты переменного тока, которое измеряется посредством УИУ 2002 и передается в цифровой форме в компьютер, где преобразовывается по известной градуировочной характеристике в значение объемного расхода жидкости. Результаты измерений индицируются на мониторе.

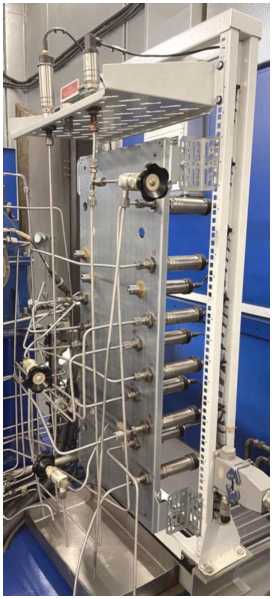

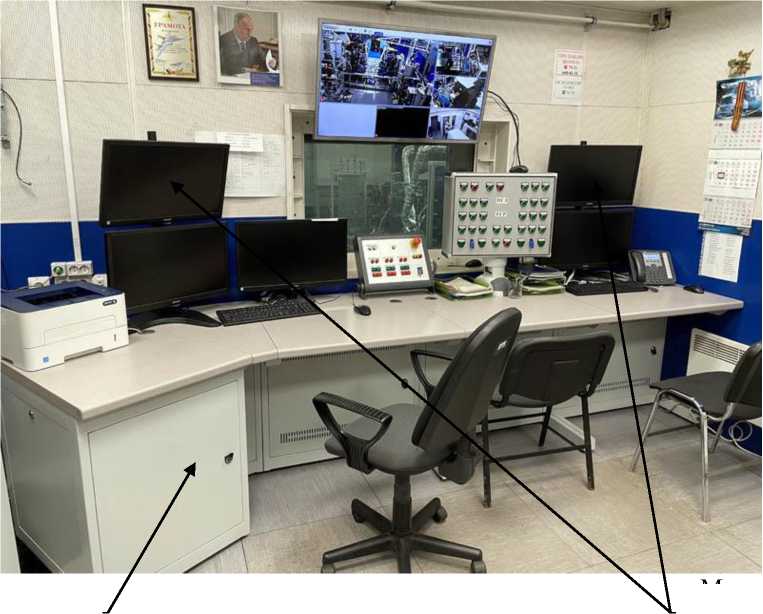

ШИО устанавливается в помещении пультовой и предназначен для размещения многоканального устройства измерительно-управляющего УИУ 2002, обеспечивающего преобразование информационных сигналов различных измерительных преобразователей в цифровую форму, блока электронного БЭ-40-4М аппаратуры измерения роторных вибраций ИВ-Д-СФ-3М, а также блоков питания измерительных преобразователей и кроссового оборудования для обеспечения необходимых электрических связей.

СДД устанавливаются в помещении испытательного стенда и предназначены для размещения части датчиков давления, оборудования для подключения к датчикам давления соединительных трубок, а также кроссового оборудования для обеспечения необходимых электрических связей и передачи аналоговых электрических сигналов в ШИО.

Измерительная информация от УИУ 2002, БУТС в цифровой форме передается по стандартным интерфейсам в компьютер АРМ ПУ АСУТП-И, расположенный в пультовой стенда, для визуализации и архивирования.

Данные о первичных измерительных преобразователях утвержденного типа ИК системы приведены в таблице 1.

Таблица 1 - Данные о первичных измерительных преобразователях утвержденного типа ИК СИ-СТ17

Наименование ИК

Измерительный преобразователь

Тип

Регистрационный номер*

ИК избыточного давления

Датчик давления МИДА-13П

17636-17

Датчик давления МИДА-15

50730-17

ИК виброскорости

Аппаратура измерения роторных вибраций ИВ-Д-СФ-3М

44044-10

ИК виброускорения

ИК силы постоянного тока (с шунтами)

Шунт измерительный стационарный 75ШИП

64608-16

Шунт измерительный стационарный взаимозаменяемый 75ШСМ.М

40474-09

ИК объемного расхода жидкости

Преобразователь расхода турбинный

ТПР

8326-04

* Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Защита от несанкционированного доступа обеспечивается закрыванием ШИО и АРМ ПУ на специализированные встроенные замки. Пломбирование ШИО и АРМ ПУ не предусмотрено.

Нанесение знака поверки на корпусы составных частей системы не предусмотрено ее условиями эксплуатации.

Заводской номер системы наносится на фирменную табличку на лицевой стороне ШИО в формате «СИ-СТ17 № 001».

Общий вид составных частей системы приведен на рисунках 1-10.

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

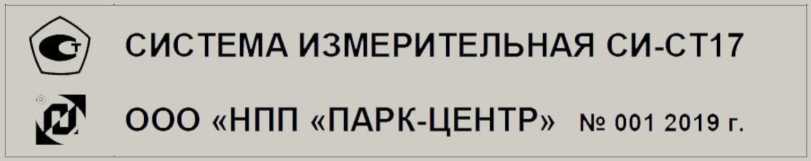

Рисунок 1 - Табличка с заводским номером

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

Рисунок 2 - Шкаф измерительного оборудования

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

Рисунок 3 - Стойка датчиков давления

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

Компьютеры

Рисунок 4 - Автоматизированное рабочее место пульта управления и контроля

Мониторы

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

Рисунок 5 - Датчик давления МИДА-13П

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru
Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

Блок электронный БЭ-40-4М

Рисунок 7 - Аппаратура измерения роторных вибраций ИВ-Д-СФ-3М

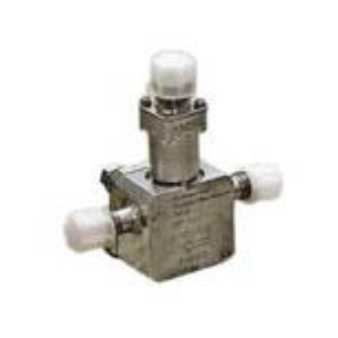

Рисунок 6 - Датчик давления МИДА-15

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

Вибропреобразователь МВ-43

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

Рисунок 8 - Шунт измерительный стационарный 75ШИП

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

Рисунок 9 - Шунт измерительный стационарный взаимозаменяемый 75ШСМ.М

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

Рисунок 10 - Преобразователь расхода турбинный ТПР

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) системы находится в исполняемом файле stend17_metr.exe.

Таблица 2 -

данные ПО

Идентификационные данные (признаки)

Значение

Система измерительная СИ-СТ17

Идентификационное наименование ПО

stend17 metr.exe

Номер версии (идентификационный номер) ПО

1.00

Цифровой идентификатор ПО

D8E421DF1FC39106BE2185D629E1407E

Алгоритм вычисления контрольной суммы исполняемого кода

MD5

Метрологически значимая часть ПО системы и измеренные данные достаточно защищены с помощью средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Метрологические характеристики системы нормированы с учетом ПО.

Метрологические и технические характеристики

Таблица 3 -

Наименование характеристики

Значение

Кол-во ИК

ИК избыточного давления

от 0,078 до 0,12 (от 0,8 до 1,2)

2

от 0 до 0,0059 (от 0 до 0,06)

2

от 0 до 0,20 (от 0 до 2)

2

от 0 до 0,25 (от 0 до 2,5)

2

Диапазон измерений избыточного давления, МПа (кгс/см2)

от 0 до 0,29 (от 0 до 3) от 0 до 0,49 (от 0 до 5) от 0 до 0,59 (от 0 до 6)

6

2

4

от 0 до 0,88 (от 0 до 9)

2

от 0 до 2 (от 0 до 20)

2

от 0 до 2,5 (от 0 до 25)

4

от 0 до 25 (от 0 до 250)

2

Пределы допускаемой, приведенной к верхнему пределу диапазона измерений (ВП), погрешности измерений избыточного давления, %

±1

Диапазон измерений избыточного давления, кПа (кгс/см2)

от -49 до +49 (от -0,5 до +0,5)

Пределы допускаемой, приведенной

2

к нормирующему значению (НЗ)

(НЗ = 0,6 кгс/см2), погрешности измерений

±1

избыточного давления, %

Наименование характеристики

Значение

Кол-во ИК

Диапазон измерений избыточного давления, МПа (кгс/см2)

от 0 до 0,12 (от 0 до 1,2)

Пределы допускаемой, приведенной к ВП, погрешности измерений избыточного давления, %

±1,5

1

Диапазон измерений избыточного давления, МПа (кгс/см2)

от 0 до 0,01 (от 0 до 0,1) от 0 до 0,12 (от 0 до 1,2) от 0 до 0,25 (от 0 до 2,5)

1

1

1

Пределы допускаемой, приведенной к ВП, погрешности измерений избыточного давления, %

±2

Диапазон измерений избыточного давления, МПа (кгс/см2)

от -0,05 до +0,23 (от -0,5 до +2,3)

Пределы допускаемой, приведенной к ДИ, погрешности измерений избыточного давления, %

±2

1

Диапазон измерений избыточного давления, МПа (кгс/см2)

от 0 до 0,78 (от 0 до 8)

Пределы допускаемой, приведенной к ВП, погрешности измерений избыточного давления, %

±4

2

ИК напряжения постоянного тока,

соответствующего значениям абсолютного давления

Диапазон измерений напряжения

от 0 до 0,1

2

постоянного тока, В

от 0 до 6

2

Диапазон значений абсолютного давления, кгс/см2

от 0 до 6

Пределы допускаемой, приведенной к ВП*, погрешности измерений абсолютного давления, %

±0,5

ИК сопротивления постоянному току, соответствующего значениям температуры,

измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009

Диапазон измерений сопротивления постоянному току, Ом

от 47,02 до 85,72

Диапазон значений температуры, °С

от -15 до +185

Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, соответствующего значениям температуры, выраженной в единицах индицируемой температуры, °С

±0,5

2

Номинальная статическая характеристика

50П по ГОСТ 6651-2009

преобразования

(Ro = 50 Ом, а = 0,00391 °C-1)

Наименование характеристики

Значение

Кол-во ИК

Диапазон измерений сопротивления постоянному току, Ом

от 94,03 до 171,43

5

Диапазон значений температуры, °С

от -15 до +185

Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, соответствующего значениям температуры, выраженной в единицах индицируемой температуры, °С

±0,5

Номинальная статическая характеристика преобразования

100П по ГОСТ 6651-2009

(Ro = 100 Ом, а = 0,00391 °C-1)

ИК температуры (с термоп

реобразователями сопротивления)

Диапазон измерений температуры, °С

от 0 до +85

2

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±1,3

Диапазон измерений температуры, °С

от -15 до +185 от 0 до +185

8

2

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±1,5

Диапазон измерений температуры, °С

от 0 до +185

11

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±2,5

ИК напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрическими преобразователями ХА по ГОСТ Р 8.585-2001

Диапазон измерений напряжения постоянного тока, мВ

от 0 до 35,718

2

Диапазон значений температуры, °С

от 0 до 860

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, соответствующего значениям температуры, выраженной в единицах индицируемой температуры, °С

±3

Номинальная статическая характеристика преобразования

ТХА (K) по ГОСТ Р 8.585-2001

ИК частоты переменного тока, соответствующей значениям частоты вращения роторов

Диапазон измерений частоты переменного тока, Гц

от 36,65 до 777,00

2

Диапазон значений частоты вращения роторов, выраженной в процентах от номинального значения, %

от 5 до 106

Пределы допускаемой, приведенной к ВП*, погрешности измерений частоты переменного тока, соответствующей значениям частоты вращения роторов, %

±0,15

Наименование характеристики

Значение

Кол-во ИК

Диапазон измерений частоты переменного тока, Гц

от 152,78 до 3361,10

2

Диапазон значений частоты вращения роторов, выраженной в процентах от номинального значения, %

от 5 до 110

Пределы допускаемой, приведенной к ВП*, погрешности измерений частоты переменного тока, соответствующей значениям частоты вращения роторов, %

±0,15

Диапазон измерений частоты переменного тока, Гц

от 81,76 до 1124,14

2

Диапазон значений частоты вращения роторов, выраженной в процентах от номинального значения, %

от 8 до 110

Пределы допускаемой, приведенной к ВП*, погрешности измерений частоты переменного тока, соответствующей значениям частоты вращения роторов, %

±0,15

ИК частоты переменного тока

Диапазон измерений частоты переменного тока, Гц

от 20 до 550

10

Пределы допускаемой, приведенной к НЗ (НЗ = 500 Гц), погрешности измерений частоты переменного тока, %

±0,1

Диапазон измерений частоты переменного тока, Гц

от 20 до 1000

2

Пределы допускаемой, приведенной к ВП, погрешности измерений частоты переменного тока, %

±0,15

ИК силы постоянного тока, соответствующей значениям виброскорости

Диапазон измерений силы постоянного тока, мА

от 4,32 до 20,00

8

Диапазон значений виброскорости, мм/с

от 2 до 100

Пределы допускаемой, приведенной к ВП*, погрешности измерений силы постоянного тока, соответствующей значениям виброскорости, %

±0,15

ИК виброскорости

Диапазон измерений виброскорости, мм/с

от 2 до 100

8

Пределы допускаемой, приведенной к ВП, погрешности измерений виброскорости, %

±12

Наименование характеристики

Значение

Кол-во ИК

ИК силы постоянного тока, соответствующей значениям виброускорения

Диапазон измерений силы постоянного тока, мА

от 4,32 до 20,00

4

Диапазон значений виброускорения, м/с2

от 40 до 2000

Пределы допускаемой, приведенной к ВП*, погрешности измерений силы постоянного тока, соответствующей значениям виброускорения, %

±0,15

ИК виброускорения

Диапазон измерений виброускорения, м/с2

от 40 до 2000

4

Пределы допускаемой, приведенной к ВП, погрешности измерений виброускорения, %

±12

ИК напряжения постоянного тока

Диапазон измерений напряжения постоянного тока, В

от 0 до 30

2

Пределы допускаемой, приведенной к ВП, погрешности измерений напряжения постоянного тока, %

±1,5

Диапазон измерений напряжения постоянного тока, В

от 0 до 30

2

Пределы допускаемой, приведенной к ВП, погрешности измерений напряжения постоянного тока, %

±2

ИК силы постоянного тока (с шунтами)

Диапазон измерений силы постоянного тока, А

от 0 до 500

2

Пределы допускаемой, приведенной к ВП, погрешности измерений силы постоянного тока, %

±1,5

Диапазон измерений силы постоянного тока, А

от 0 до 1000

2

Пределы допускаемой, приведенной к ВП, погрешности измерений силы постоянного тока, %

±2

ИК силы постоянного тока

Диапазон измерений силы постоянного тока, мА

от 4 до 20

4

Пределы допускаемой, приведенной к ДИ, погрешности измерений силы постоянного тока, %

±0,15

ИК интервала времени

Диапазон измерений интервала времени, с

от 10,0 до 62,5

2

Пределы допускаемой абсолютной погрешности измерений интервала времени, с

±0,1

ИК объемного расхода жидкости

Диапазон измерений объемного расхода жидкости, л/мин

от 7,2 до 36 от 24 до 150

4

2

Наименование характеристики

Значение

Кол-во ИК

Пределы допускаемой, приведенной к ВП, погрешности измерений объемного расхода жидкости, %

±1

Диапазон измерений объемного расхода

от 1080 до 9000

2

жидкости, л/ч

от 7200 до 90000

2

Пределы допускаемой, приведенной к ВП, погрешности измерений объемного расхода жидкости, %

±1

* - В качестве нормирующего значения при определении приведенной погрешности ИК используется верхний предел (ВП) диапазона значений соответствующего параметра

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

230±23

- частота переменного тока, Гц

50±1

Потребляемая мощность, В^А, не более

500

Габаритные размеры (длина; ширина; высота), мм, не более:

- шкаф измерительного оборудования

640; 605; 2100

- стойка датчиков давления левая

740; 645; 1180

- стойка датчиков давления правая

740; 645; 1180

- пульт управления и контроля

3400; 1150; 1700

Масса, кг, не более:

- шкаф измерительного оборудования

160

- стойка датчиков давления левая

50

- стойка датчиков давления правая

50

- пульт управления и контроля

400

Условия эксплуатации:

- температура окружающей среды

в испытательном боксе, °С

от +5 до +50

- температура окружающей среды

в помещении пультовой, °С

от +15 до +25

- относительная влажность, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106

Срок службы, лет, не менее

10

Наработка до отказа, ч, не менее

500

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность системы

Наименование

Обозначение

Кол.

Система измерительная СИ-СТ17 зав. № 001

Комплект измерительных преобразователей системы измерительной СИ-СТ17

ЛТКЖ.411979.069

1 шт.

Стойка датчиков давления левая

ЛТКЖ.411528.148

1 шт.

Стойка датчиков давления правая

ЛТКЖ.411528.149

1 шт.

Шкаф измерительного оборудования

ЛТКЖ.411528.145

1 шт.

Комплект кабелей системы измерительной СИ-СТ17

ЛТКЖ.411979.068

1 шт.

Компьютер*

1 шт.

Руководство по эксплуатации

ЛТКЖ.411711.045 РЭ1

1 экз.

Формуляр

ЛТКЖ.411711.045 ФО1

1 экз.

Программное обеспечение

«Система измерительная СИ-СТ17. Программа метрологических испытаний» (на компакт-диске)

643.23101985.00132-01

1 экз.

* - из состава АРМ ПУ АСУТП-И

Сведения о методиках (методах) измерений

приведены в разделе «Описание и работа изделия» документа ЛТКЖ.411711.045 РЭ1 «Система измерительная СИ-СТ17. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253;

Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456;

Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520;

Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360;

Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Акционерное общество «ОДК-Климов» (АО «ОДК-Климов») ИНН 7802375335

Адрес: 197375, г. Санкт-Петербург, ул. Академика Харитона, д. 8 Юридический адрес: 194100, г. Санкт-Петербург, ул. Кантемировская, д. 11 Телефон (812) 647-00-38, факс (812) 647-00-29

Web-сайт: http://www.klimov.ru

E-mail: klimov@klimov.ru

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие «ПАРК-ЦЕНТР» (ООО «НПП «ПАРК-ЦЕНТР»)

ИНН 7802019834

Адрес: 195267, г. Санкт-Петербург, пр. Просвещения, д. 85

Юридический адрес: 194100, г. Санкт-Петербург, ул. Кантемировская, д. 11

Телефон (факс): (812) 323-89-45, 320-89-45, 559-30-53.

Web-сайт: http://www.parc-centre.spb.ru

E-mail: info@parc-centre.spb.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: http://www.vniim.ru

Е-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» мая 2024 г. № 1213

Лист № 1

Всего листов 7

Регистрационный № 71515-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Сакмарской СЭС

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Сакмарской СЭС (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения информации, формирования отчетных документов и передачи полученной информации заинтересованным организациям.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

Измерительные каналы (ИК) АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер под управлением гипервизора VMware на базе закрытой облачной системы (сервер), программный комплекс (ПК) «Энергосфера», устройство синхронизации времени (УСВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на измерительные входы счетчиков. В счетчиках мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессорах счетчиков вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности, которые усредняются за 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение вычисленных мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы сервера, где производится сбор и хранение результатов измерений.

Сервер автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (не реже одного раза в 30 мин) по проводным линиям связи.

На верхнем - втором уровне системы выполняется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

Также сервер может принимать измерительную информацию в виде xml-файлов установленных форматов от ИВК прочих АИИС КУЭ, зарегистрированных в Федеральном информационном фонде, и передавать всем заинтересованным субъектам оптового рынка электроэнергии (ОРЭ).

Один раз в сутки сервер автоматически формирует файл отчета с результатами измерений в xml-формате и передает его по электронной почте во внешние организации. Передача файла с результатами измерений в xml-формате, подписанного электронной подписью (ЭП) субъекта оптового рынка электроэнергии (ОРЭ), в программно-аппаратный комплекс (ПАК) АО «АТС» производится с АРМ субъекта ОРЭ.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU). Сравнение показаний часов сервера с УСВ осуществляется не реже 1 раза в час. Корректировка часов сервера производится независимо от величины расхождения. Сравнение показаний часов счетчиков с часами сервера осуществляется не реже 1 раза в сутки. Корректировка часов счетчиков производится при расхождении показаний часов счетчиков с часами сервера более ±1 с.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ Сакмарской СЭС наносится на этикетку, расположенную на тыльной стороне сервера, типографским способом. Дополнительно заводской номер 05151459 указывается в формуляре.

Программное обеспечение

В АИИС КУЭ используется программный комплекс (ПК) «Энергосфера». ПК «Энергосфера» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПК «Энергосфера». Идентификационные данные ПК «Энергосфера» указаны в таблице 1.

Таблица 1 - Идентификационные данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПК «Энергосфера»

Номер версии (идентификационный номер) ПО

не ниже 1.1.1.1

Цифровой идентификатор ПО (MD5)

CBEB6F6CA69318BED976E08A2BB7814B

Другие идентификационные данные

pso metr.dU

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ приведен в таблице 2.

Таблица 2 — Состав ИК АИИС КУЭ

Но мер

ИК

Наименование

ИК

Трансформатор тока

Состав измерительных каналов

Трансформатор напряжения

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

Сакмарская СЭС

110/10 кВ, ОРУ 110 кВ, ВЛ-110 кВ Орская ТЭЦ-1

- Сакмарская СЭС

ТОГФ-110

кл.т 0,2S Ктт = 400/5

Рег. № 44640-11

ЗНОГ-110 кл.т 0,2 Ктн = (11ОООО/^3)/(10О/^3) Рег. № 23894-12

Счетчик электрической

энергии

СЭТ-4ТМ.03М

кл.т 0,2S/0,5 Рег. № 36697-12

ИВК

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

Сакмарская СЭС 11О/1О кВ, ОРУ 11О кВ, ВЛ-110 кВ Сакмарская СЭС - НПЗ

Сакмарская СЭС 11О/1О кВ, КРУ 1О кВ, 1 с.ш., яч.

106

ТОГФ-110

кл.т 0,2S Ктт = 400/5

Рег. № 44640-11

Сакмарская СЭС 11О/1О кВ, КРУ 1О кВ, 1 с.ш., яч.

1О8 ТСН-1 Сакмарская СЭС 11О/1О кВ, КРУ 10 кВ, 2 с.ш., яч.

203

Сакмарская СЭС 11О/1О кВ, КРУ 1О кВ, 2 с.ш., яч.

2О8 ТСН-2 Сакмарская СЭС 11О/1О кВ, КРУ 1О кВ, 1 с.ш., яч.

101

Сакмарская СЭС

110/10 кВ, КРУ

10 кВ, 2 с.ш., яч.

201

ТОЛ-СЭЩ-10

кл.т 0,5S

Ктт = 2ООО/5 Рег. № 51623-12

ТОЛ-СЭЩ-10 кл.т 0,5S Ктт = 5О/5 Рег. № 51623-12

ТОЛ-СЭЩ-10 кл.т 0,5S Ктт = 2ООО/5 Рег. № 51623-12

ТОЛ-СЭЩ-10 кл.т 0,5S Ктт = 5О/5 Рег. № 51623-12

ТОЛ-СЭЩ-10 кл.т 0,5S Ктт = 1ООО/5 Рег. № 51623-12

ТОЛ-СЭЩ-10 кл.т 0,5S Ктт = 1ООО/5 Рег. № 51623-12

ЗНОГ-110

кл.т О,2 Ктн = (11ОООО/^3)/(1ОО/^3) Рег. № 23894-12

НАЛИ-СЭЩ-10

кл.т О,2

Ктн = 1ОООО/1ОО

Рег. № 51621-12 НАЛИ-СЭЩ-10 кл.т О,2

Ктн = 1ОООО/1ОО

Рег. № 51621-12 НАЛИ-СЭЩ-10 кл.т О,2

Ктн = 1ОООО/1ОО

Рег. № 51621-12 НАЛИ-СЭЩ-10 кл.т О,2

Ктн = 1ОООО/1ОО

Рег. № 51621-12 НАЛИ-СЭЩ-10 кл.т О,2

Ктн = 1ОООО/1ОО

Рег. № 51621-12 НАЛИ-СЭЩ-10 кл.т О,2

Ктн = 1ОООО/1ОО

Рег. № 51621-12

СЭТ-4ТМ.03М

кл.т 0,2S/0,5 Рег. № 36697-12

СЭТ-

4ТМ.03М.01

кл.т 0,5S/1,0

Рег. № 36697-12

СЭТ-

4ТМ.03М.01

кл.т 0,5S/1,0

Рег. № 36697-12

СЭТ-

4ТМ.03М.01

кл.т 0,5S/1,0

Рег. № 36697-12

СЭТ-

4ТМ.03М.01

кл.т 0,5S/1,0

Рег. № 36697-12

СЭТ-

4ТМ.03М.01

кл.т 0,5S/1,0

Рег. № 36697-12

СЭТ-

4ТМ.03М.01

кл.т 0,5S/1,0

Рег. № 36697-12

VMware

УСВ-3

Рег. № 84823-22

Примечания:

  • 1   Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.

  • 2   Допускается замена УСВ на аналогичное утвержденного типа.

  • 3    Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

  • 4   Замена оформляется техническим актом в установленном владельцем АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Метрологические характеристики ИК АИИС КУЭ приведены в таблице 3.

Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU), с Примечания:

  • 1    Погрешность измерений 5i(2)% активной и реактивной электрической энергии для cosф=1,0 нормируется от Ii%, а для cosф<1,0 нормируется от I2%.

  • 2   Характеристики погрешности ИК указаны для измерений электроэнергии и средней мощности на интервале времени 30 мин.

Таблица 3 - Метрологические характеристики АИИС КУЭ

Номер ИК

cos ф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях эксплуатации АИИС КУЭ (±5), %, при доверительной вероятности, равной 0,95

51(2)%

55%

520%

5100%

11(2) %<I изм<1 5 %

I5 %<I изм<1 20 %

I20 %<1изм<1100%

I100 %<1изм<1120%

1, 2

(Сч. 0,2S; ТТ

0,2S; ТН 0,2)

1,0

1,2

0,8

0,7

0,7

0,9

1,2

0,9

0,8

0,8

0,8

1,3

1,0

0,9

0,9

0,7

1,5

1,1

0,9

0,9

0,5

1,9

1,4

1,1

1,1

3-8(Сч. 0,5S; ТТ

0,5S; ТН 0,2)

1,0

2,3

1,6

1,5

1,5

0,9

2,5

1,8

1,6

1,6

0,8

2,9

2,0

1,7

1,7

0,7

3,4

2,3

1,9

1,9

0,5

4,9

3,2

2,4

2,4

Номер ИК

cos ф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях эксплуатации АИИС КУЭ (±5), %, при доверительной вероятности, равной 0,95

51(2)%

55%

520%

5100%

11(2) %<I изм<1 5 %

I5 %<I изм<1 20 %

I20 %<1изм<1100%

I100 %<1изм<1120%

1, 2

(Сч. 0,5; ТТ 0,2S; ТН 0,2)

0,9

2,7

2,2

1,9

1,9

0,8

2,2

1,9

1,6

1,6

0,7

2,1

1,7

1,5

1,5

0,5

1,9

1,5

1,4

1,4

3-8

(Сч. 1,0; ТТ 0,5S;

ТН 0,2)

0,9

6,5

4,7

3,9

3,9

0,8

5,1

4,1

3,6

3,6

0,7

4,5

3,8

3,4

3,4

0,5

4,0

3,6

3,3

3,3

±5

Основные технические характеристики АИИС КУЭ приведены в таблице 4.

Таблица 4 - Основные технические

Наименование характеристики

Значение

Количество ИК

8

Нормальные условия: параметры сети:

напряжение, % от ином

от 99 до 101

сила тока, % от 1ном

от 1 до 120

коэффициент мощности cosф

0,87

частота, Гц

от 49,85 до 50,15

температура окружающей среды, °С

от +21 до +25

Условия эксплуатации: параметры сети:

напряжение, % от ином

от 90 до 110

сила тока, % от 1ном

от 1 до 120

коэффициент мощности cosф, не менее

0,5

частота, Гц

от 49,6 до 50,4

температура окружающей среды:

в месте расположения ТТ и ТН, °С

от -40 до +50

в месте расположения счетчиков, °С

от +10 до +30

магнитная индукция внешнего происхождения, мТл, не более

0,5

Надежность применяемых в АИИС КУЭ компонентов: для счетчиков:

среднее время наработки на отказ, ч, не менее

165000

среднее время восстановления работоспособности, ч

2

для УСВ:

среднее время наработки на отказ, ч, не менее

180000

среднее время восстановления работоспособности, ч

2

для сервера:

среднее время наработки на отказ, ч, не менее

100000

среднее время восстановления работоспособности, ч

1

Глубина хранения информации: для счетчиков:

тридцатиминутный профиль нагрузки в двух направлениях,

сут, не менее

113

при отключении питания, лет, не менее

40

для сервера:

хранение результатов измерений и информации состояний

средств измерений, лет, не менее

3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания и устройства АВР;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты.

В журналах событий счетчиков и сервера фиксируются факты:

параметрирования;

пропадания напряжения;

коррекции шкалы времени.

Защищенность применяемых компонентов:

  • -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электроэнергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки.

  • -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчика электроэнергии;

сервера.

Возможность коррекции шкалы времени в: счетчиках электроэнергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации: о состоянии средств измерений; о результатах измерений (функция автоматизирована).

Цикличность: измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа наносится на титульный лист формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 — Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт./экз.

Счетчики электрической энергии многофункциональные

СЭТ-4ТМ.03М

8

Трансформаторы напряжения

ЗНОГ-110

2

Трансформаторы напряжения трехфазной антирезонансной группы

НАЛИ-СЭЩ-10

2

Трансформаторы тока

ТОГФ-110

6

Трансформаторы тока

ТОЛ-СЭЩ-10

18

Сервер

VMware

1

ПО (комплект)

ПК «Энергосфера»

1

Устройства синхронизации времени

УСВ-3

1

Методика поверки

1

Формуляр

05151459.СКМ-СЭС-Э-

АИИСКУЭ-ФО

1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ Сакмарской СЭС, н аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Изготовитель

Общество с ограниченной ответственностью «МИЛЛТЭК» (ООО «МИЛЛТЭК») ИНН 7703823233

Адрес: 123557, г. Москва, пер. Б. Тишинский, д. 26, к. 13-14, эт. 1, помещ. XII, оф. 6Б Телефон: +7 (495) 649-61-89

Факс: +7 (495) 649-61-89

Web-сайт: www.milltec.org

E-mail:info@milltac.org

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва») Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон (факс): +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

в части вносимых изменений

Общество с ограниченной ответственностью «ЭнергоПромРесурс» (ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, оф. 19

Телефон: +7 (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312047.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» мая 2024 г. № 1213

Лист № 1

Всего листов 15

Регистрационный № 45157-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы автомобильные ВСА

Назначение средства измерений

Весы автомобильные ВСА (далее — весы) предназначены для определения массы транспортных средств, а также различных грузов в режиме статического взвешивания.

Описание средства измерений

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругих элементов датчиков в аналоговый электрический сигнал, пропорциональный его массе, с последующим аналого-цифровым преобразованием, математической обработкой и выдачей результатов измерений массы в визуальной форме на дисплее весоизмерительного прибора весов и/или их передачей в виде электрического сигнала через цифровой интерфейс связи на периферийные устройства, например, принтер или персональный компьютер.

Весы состоят из грузоприемного устройства (далее — ГПУ), включающего в себя тензорезисторные весоизмерительные датчики (далее — датчики по Т.2.2.1 ГОСТ OIML R 761), и весоизмерительного прибора (индикатор по Т.2.2.2 ГОСТ OIML R 76-1—2011 или терминал по Т.2.2.3 ГОСТ OIML R 76-1—2011).

ГПУ (рисунок 1) представляет собой одну или несколько (до пяти) секций, каждая из которых опирается на четыре датчика. Соседние секции имеют общие точки опоры на датчики. В зависимости от вариантов установки ГПУ устанавливается на металлическую раму или закладные плиты, которые располагаются на дорожном покрытии, бетонном фундаменте или в бетонном приямке.

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

Рисунок 1 - Общий вид ГПУ весов

В весах используются:

- датчики весоизмерительные тензорезисторные QS, S, LS, D, PST, USB, модификации QS (регистрационный № 57673-14);

- датчики весоизмерительные тензорезисторные ZS, NHS, YBS, GZLB, модификации ZS (регистрационный № 57674-14);

- датчики весоизмерительные тензорезисторные ZSF-D, ZSF-DSS, ZSW-D, ZSW-DSS, изготовитель «Keli Sensing Technology (Ningbo) Co., Ltd.», Китай;

- датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS, модификаций ZSFY, ZSFY-D, ZSWG, SDS (регистрационный № 75819-19);

- датчики весоизмерительные тензорезисторные QS, модификаций QS, QS-D, QSE (регистрационный № 78206-20);

- датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB, модификации SQB (регистрационный № 77382-20);

  • - датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Со1итп, модификации Н8С, НМ8, НМ9В, НМ14Н1 (регистрационный № 55371-13);

  • - датчики весоизмерительные тензорезисторные Н8С, изготовитель «Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)», Китай;

  • - датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификаций H8C, HM9E, HM9B, HM14H1, НМ14С, ВМ14С, BM14G (регистрационный № 55371-19);

  • - датчики весоизмерительные тензорезисторные ACT (регистрационный № 48820-11);

  • - датчики весоизмерительные тензорезисторные C (регистрационный № 60480-15);

  • -  датчики весоизмерительные тензорезисторные С, модификаций С16A, C16i (регистрационный № 67871-17);

  • - датчики весоизмерительные тензорезисторные RTN (регистрационный № 21175-13);

  • - датчики весоизмерительные сжатия RC3 (регистрационный № 50843-12);

  • - датчики весоизмерительные цифровые сжатия RС3D (регистрационный № 50844-12);

  • - датчики весоизмерительные МВ-150 (регистрационный № 44780-10);

  • - датчики весоизмерительные тензорезисторные WBK (регистрационный № 56685-14);

  • - датчики весоизмерительные тензорезисторные WBK-D (регистрационный № 54471-

    13);

- датчики весоизмерительные тензорезисторные SP, AC, CS(регистрационный № 60719-

15);

  • -  датчики весоизмерительные тензорезисторные ST, SHB, модификации ST (регистрационный № 68154-17).

Сигнальные кабели датчиков напрямую или через соединительную подключаются к весоизмерительному прибору.

При использовании в весах цифровых датчиков весоизмерительный представляет собой терминал, при использовании аналоговых датчиков — индикатор.

В весах используются:

  • -   приборы   весоизмерительные   НВТ,

(регистрационный № 56101-13);

  • -   приборы   весоизмерительные FT,

(регистрационный № 58487-14);

  • -    терминалы весоизмерительные CI, (регистрационный № 54472-13);

модификации

модификации

коробку

прибор

НВТ-1(Н),

FT-11D,

NT,    модификация

НВТ-9

FT-16D

CI-600D

  • -  приборы весоизмерительные D2008FA (D2008), изготовитель «Keli Manufacturing (Ningbo) Co., Ltd», Китай;

    Electric

    Baldwin

  • - приборы весоизмерительные DIS2116, WE2111, изготовитель «Hottinger Messtechnik GmbH», Германия;

  • - приборы весоизмерительные SC-A, изготовитель «SENSOCAR S.A.», Испания;

  • - приборы весоизмерительные D39, изготовитель «KELI SENSING TECHNOLOGY (NINGBO) CO.,LTD», Китай.

Общий вид весоизмерительных приборов представлен на рисунках 2, 3.

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

НВТ-1

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

НВТ-1Н

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

НВТ-9

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

D2008FA (D2008)

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

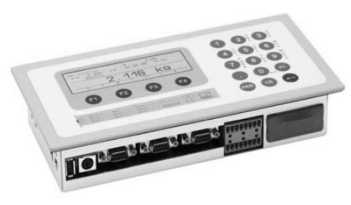

DIS 2116

Рисунок 2 — Общий вид приборов весоизмерительных

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

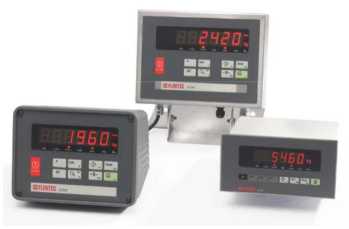

FT-11D

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

FT-16D

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

WE2111

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

CI-600D

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

SC-A

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru
Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

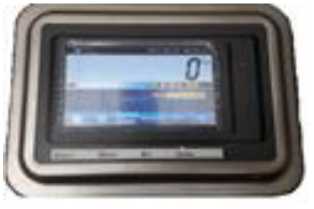

D39

Рисунок 3 — Общий вид приборов весоизмерительных

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1—2011):

  • - устройство первоначальной установки на нуль (T.2.7.2.4);

  • - устройство слежения за нулем (T.2.7.3);

  • - полуавтоматическое устройство установки на нуль (T.2.7.2.2);

  • - устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);

  • - устройство предварительного задания значения массы тары — при использовании весоизмерительных приборов WE2111, НВТ-1(Н), НВТ-9, D2008, D2008FA, D39; (Т.2.7.5);

  • - режим работы в качестве многоинтервальных весов - при использовании весоизмерительных приборов CI-600D, НВТ-1(Н), НВТ-9, WE2111, D2008FA (D2008), D39 (Т.3.2.6);

  • - режим работы в качестве многодиапазонных весов - при использовании приборов весоизмерительных CI-600D, FT-11D, FT-16D, WE2111 (Т.3.2.7);

  • - процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);

  • - выбор различных единиц измерения массы — при использовании весоизмерительных приборов WE2111 (2.1);

  • - запоминающее устройство (4.4.6);

  • - показывающее устройство с расширением — при использовании весоизмерительных приборов FT-11D, FT-16D, НВТ-1(Н), НВТ-9, DIS2116 (Т.2.6).

Модификации весов имеют обозначения вида: ВСА - [1] [2] [3] [4] [5] - [6].[7] где: ВСА - обозначение типа;

[1] - условное обозначение исполнения ГПУ:

Р — разборная конструкция, секции длиной до 6 метров;

А — неразборная конструкция, цельносварные секции длиной до 6 метров;

С — специальная конструкция, размеры секций определяются индивидуально согласно требованиям заказчика;

- значение максимальной нагрузки (Мах или Махг), кг: в соответствии с таблицами 2

[2]

- 4;

[3]

  • - условное обозначение режима работы: М — многоинтервальные весы; W — многодиапазонные весы; индекс отсутствует - весы с одним диапазоном взвешивания;

  • - условное обозначение применяемых датчиков: D — в весах использованы цифровые датчики; индекс отсутствует для модификаций с аналоговыми датчиками;

  • - условное обозначение весов во взрывозащищенном исполнении:

В — взрывозащищенное исполнение; индекс отсутствует — обычное исполнение;

  • - значение длины ГПУ весов, м:

  • - до 30 - для весов с ГПУ исполнения Р, А;

  • - согласно требованиям заказчика - для весов с ГПУ исполнения С;

  • - условное обозначение варианта установочного комплекта:

  • 1 - на раму-основание с металлическими пандусами в комплекте;

  • 2 - на раму-основание (пандусы как опция);

  • 3 - на закладные плиты (пандусы как опция).

Схемы пломбировки для защиты от несанкционированного доступа к внутренним частям весов и изменений параметров их настройки и юстировки представлены на рисунках 4 — 10.

[4]

[5]

[6]

[7]

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

'\_ Место

■' пломбировки

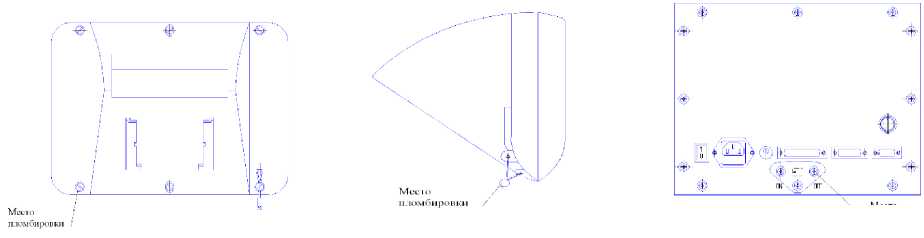

Рисунок 4 — Схема пломбировки корпуса весоизмерительных приборов: - НВТ свинцовой или мастичной пломбой (слева и в центре);

- D2008FA свинцовой или мастичной пломбой (справа)

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru
Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

FT-11D, (алюминиевый корпус)

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru
Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

FT-11D, (тип корпуса панельный)

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

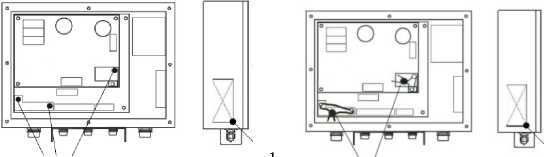

Рисунок 5 — Схема пломбировки приборов FT-11D - разрушаемая наклейка, 2 - свинцовая пломба)

1 2

FT-11D, (корпус из нержавеющей стали)

(1

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

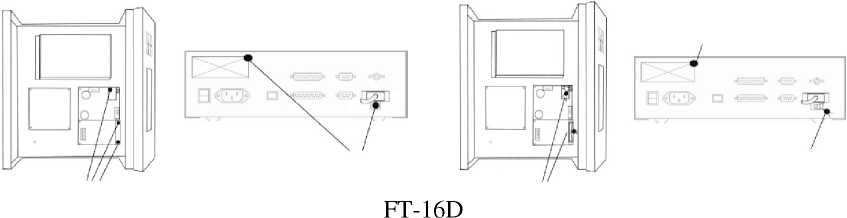

Рисунок 6 - Схема пломбировки приборов FT-16D (1 - разрушаемая наклейка, 2 - свинцовая пломба)

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

- 01821'

Место пломбировки с помощью разрушаемой наклейки (переключатель режима настройки — слева; винт крепления кожуха — справа)

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

Место пломбировки

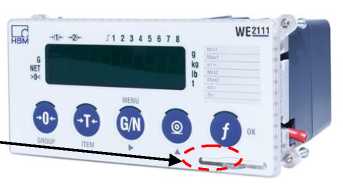

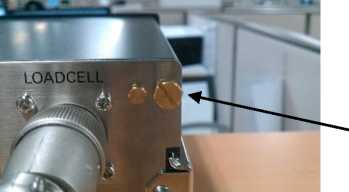

Рисунок 8 — Схема пломбировки приборов весоизмерительных

CI-600D (свинцовой пломбой) - слева, WE2111 (с помощью разрушаемой наклейки) - справа

Рисунок 7 - Схема пломбировки прибора весоизмерительного DIS2116

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru
Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru
Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

Место пломбировки

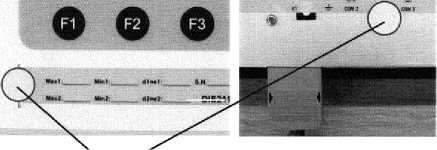

Рисунок 9 — Схема пломбировки приборов весоизмерительных SC-A (с помощью разрушаемой наклейки)

Пломбировка корпуса разрушаемой наклейкой

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

Рисунок 10 — Схема пломбировки прибора D39 Нанесение знака поверки на весы не предусмотрено.

.Яг.

\

)

Маркировочная табличка (обязательная маркировка) весов выполнена в виде металлической пластинки, крепится при помощи заклепок на боковую сторону ГПУ и содержит следующие основные данные, нанесенные методом металлографики:

  • - наименование или товарный знак изготовителя;

  • - знак утверждения типа;

  • - обозначение типа и модификации весов;

  • - заводской номер (арабские цифры наносятся на маркировочную табличку ударным способом);

  • - класс точности по ГОСТ OIML R 76-1-2011;

  • -  максимальная нагрузка (Мах) или (Maxi поддиапазонов взвешивания многоинтервальных весов или диапазонов взвешивания многодиапазонных весов);

  • - минимальная нагрузка (Min) или (Mini диапазонов взвешивания многодиапазонных весов);

  • - поверочный интервал (e) или (ei поддиапазонов взвешивания многоинтервальных весов или диапазонов взвешивания многодиапазонных весов);

  • - диапазон температур;

  • - дата изготовления.

© невские весы

ВСА-_____________

О Мах =__________________кг

Min =_________кг е=_________кг

Эа0.№_______ 1=-_“С/+_’С

Год выпуска 20__ (®®ER[

© невские весы

есА-____________

MaxiZMaxj =_________кг

Min =_______кг ei/e2=_____

Зав.№______ 1 = -_*а+_’С

Год выпуска 20,___,

Приказ Росстандарта №1213 от 20.05.2024, https://oei-analitika.ru

ВСА - [1] [2] [4] [5] - [6].[7]

ВСА - [1] [2] М [4] [5] - [6].[7]

ВСА - [1] [2] W [4] [5] - [6].[7]

Рисунок 11 - Общий вид (пример) маркировочной таблички

Программное обеспечение

Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весам через интерфейс пользователя невозможно. Кроме того, доступ к параметрам настройки и регулировки возможен только при нарушении пломбы и, в зависимости от исполнения весов, изменения положения переключателя настройки или перемычки на печатной плате.

В приборах FT-11D и FT-16D, кроме того, для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик, защищенный паролем и переключателем настроек. Энергонезависимая память защищена переключателем настройки и паролем.

В приборах WE2111 при изменении метрологически значимых параметров настройки и регулировки изменяются показания несбрасываемого счетчика, которые отображаются на дисплее при включении прибора.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077—2014.

Идентификационные данные ПО отображаются при включении весов и приведены в таблице 1.

Таблица 1 — Идентификационные данные ПО

Идентификационные данные (признаки)

Значение (для приборов)

НВТ-

НВТ-

9

D2008FA

D2008

FT-11D,

FT-16D

CI-600D

DIS2116

SC-A

WE2111

D39

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО 1)

3.9;

7.6;

10.9;

15.3;

1.11

9.11

2.04

v0.1

01.ХХ2)

02.ХХ2)

03.ХХ2)

1.00;

1.01;

1.02;

1.03;

1.04

P 104

001

P5X

101)

Цифровой идентификатор ПО

Примечания:

  • 1) Номера версии (идентификационный номер) ПО должны быть не ниже указанных.

  • 2) X или ХХ - обозначение номера версии метрологически незначимой части ПО.

Метрологические и технические характеристики

Класс точности по ГОСТ OIML R 76-1—2011                               III (средний).

Значения максимальной нагрузки, Мах (Мах/), поверочного интервала, e (е/), числа поверочных интервалов, n (ni) и действительной цены деления, d (di) приведены в таблицах, а также пределы допускаемой погрешности при поверке, mpe, приведены в таблицах 2 - 4.

Таблица 2 — Метрологические характеристики весов с одним диапазоном взвешивания

Модификация

Max, т

e = d,

кг

Интервалы измерений, т

mpe (в интервале измерений), кг

n

ВСА-[1] 15000 [4] [5] - [6].[7]

15

5

от 0,1 до 2,5 вкл. св. 2,5 до 10 вкл. св. 10 до 15 вкл.

±2,5 ±5

±7,5

3000

ВСА - [1] 20000 [4] [5] - [6].[7] 1)

20

5

от 0,1 до 2,5 вкл. св. 2,5 до 10 вкл.

св. 10 до 20 вкл.

±2,5 ±5

±7,5

4000

ВСА - [1] 20000 [4] [5] - [6].[7]

20

10

от 0,2 до 5 вкл. св. 5 до 20 вкл.

±5

±10

2000

ВСА - [1] 25000 [4] [5] - [6].[7] 2)

25

5

от 0,1 до 2,5 вкл. св. 2,5 до 10 вкл. св. 10 до 25 вкл.

±2,5 ±5

±7,5

5000

ВСА - [1] 30000 [4] [5] - [6].[7]

30

10

от 0,2 до 5 вкл. св. 5 до 20 вкл.

св. 20 до 30 вкл.

±5 ±10 ±15

3000

ВСА - [1] 35000 [4] [5] - [6].[7] 1)

35

10

от 0,2 до 5 вкл. св. 5 до 20 вкл.

св. 20 до 35 вкл.

±5

±10

±15

3500

ВСА - [1] 35000 [4] [5] - [6].[7]

35

20

от 0,4 до 10 вкл. св. 10 до 35 вкл.

±10

±20

1750

ВСА - [1] 40000 [4] [5] - [6].[7] 1)

40

10

от 0,2 до 5 вкл. св. 5 до 20 вкл.

св. 20 до 40 вкл.

±5 ±10 ±15

4000

Продолжение Таблицы 2

Модификация

Max, т

e = d,

кг

Интервалы измерений, т

mpe (в интервале измерений), кг

n

ВСА - [1] 40000 [4] [5] - [6].[7]

40

20

от 0,4 до 10 вкл.

±10

2000

св. 10 до 40 вкл.

±20

ВСА - [1] 50000 [4] [5] - [6].[7] 2)

50

10

от 0,2 до 5 вкл.

±5

5000

св. 5 до 20 вкл.

±10

св. 20 до 50 вкл.

±15

ВСА - [1] 60000 [4] [5] - [6].[7]

60

20

от 0,4 до 10 вкл.

±10

3000

св. 10 до 40 вкл.

±20

св. 40 до 60 вкл.

±30

ВСА - [1] 70000 [4] [5] - [6].[7] 1)

70

20

от 0,4 до 10 вкл.

±10

3500

св. 10 до 40 вкл.

±20

св. 40 до 70 вкл.

±30

ВСА - [1] 70000 [4] [5] - [6].[7]

70

50

от 1 до 25 вкл.

±25

1400

св. 25 до 70 вкл.

±50

ВСА - [1] 80000 [4] [5] - [6].[7] 1)

80

20

от 0,4 до 10 вкл.

±10

4000

св. 10 до 40 вкл.

±20

св. 40 до 80 вкл.

±30

ВСА - [1] 80000 [4] [5] - [6].[7]

80

50

от 1 до 25 вкл.

±25

1600

св. 25 до 80 вкл.

±50

ВСА - [1] 90000 [4] [5] - [6].[7]

90

50

от 1 до 25 вкл.

±25

1800

св. 25 до 90 вкл.

±50

ВСА - [1] 100000 [4] [5] - [6].[7] 2)

100

20

от 0,4 до 10 вкл.

±10

5000

св. 10 до 40 вкл.

±20

св. 40 до 100 вкл.

±30

ВСА - [1] 100000 [4] [5] - [6].[7]

100

50

от 1 до 25 вкл.

±25

2000

св. 25 до 100 вкл.

±50

ВСА - [1] 110000 [4] [5] - [6].[7]

110

50

от 1 до 25 вкл.

±25

2200

св. 25 до 100 вкл.

±50

св. 100 до 110 вкл.

±75

ВСА - [1] 120000 [4] [5] - [6].[7]

120

50

от 1 до 25 вкл.

±25

2400

св. 25 до 100 вкл.

±50

св. 100 до 120 вкл.

±75

ВСА - [1] 130000 [4] [5] - [6].[7]

130

50

от 1 до 25 вкл.

±25

2600

св. 25 до 100 вкл.

±50

св. 100 до 130 вкл.

±75

ВСА - [1] 140000 [4] [5] - [6].[7]

140

50

от 1 до 25 вкл.

±25

2800

св. 25 до 100 вкл.

±50

св. 100 до 140 вкл.

±75

ВСА - [1] 150000 [4] [5] - [6].[7]

150

50

от 1 до 25 вкл.

±25

3000

св. 25 до 100 вкл.

±50

св. 100 до 150 вкл.

±75

Продолжение Таблицы 2

Модификация

Max, т

e = d,

кг

Интервалы измерений, т

mpe (в интервале измерений), кг

n

ВСА - [1] 1800000 [4] [5] - [6].[7] 1

180

50

от 1 до 25 вкл.

±25

3600

св. 25 до 100 вкл.

±50

св. 100 до 180 вкл.

±75

ВСА - [1] 1800000 [4] [5] - [6].[7]

180

100

от 2 до 50 вкл.

±50

1800

св. 50 до 180 вкл.

±100

ВСА - [1] 200000 [4] [5] - [6].[7] 2

200

50

от 1 до 25 вкл.

±25

4000

св. 25 до 100 вкл.

±50

св. 100 до 200 вкл.

±75

ВСА - [1] 200000 [4] [5] - [6].[7]

200

100

от 2 до 50 вкл.

±50

2000

св. 50 до 200 вкл.

±100

ВСА - [1] 220000 [4] [5] - [6].[7] 2

220

50

от 1 до 25 вкл.

±25

4400

св. 25 до 100 вкл.

±50

св. 100 до 220 вкл.

±75

ВСА - [1] 220000 [4] [5] - [6].[7]

220

100

от 2 до 50 вкл.

±50

2200

св. 50 до 200 вкл.

±100

св. 200 до 220 вкл.

±150

ВСА - [1] 250000 [4] [5] - [6].[7]

250

100

от 2 до 50 вкл.

±50

2500

св. 50 до 200 вкл.

±100

св. 200 до 250 вкл.

±150

ВСА - [1] 300000 [4] [5] - [6].[7]

300

100

от 2 до 50 вкл.

±50

3000

св. 50 до 200 вкл.

±100

св. 200 до 300 вкл.

±150

ВСА - [1] 350000 [4] [5] - [6].[7]

350

200

от 4 до 100 вкл.

±100

1750

св. 100 до 350 вкл.

±200

ВСА - [1] 400000 [4] [5] - [6].[7] 1

400

100

от 2 до 50 вкл.

±50

4000

св. 50 до 200 вкл.

±100

св. 200 до 400 вкл.

±150

ВСА - [1] 400000 [4] [5] - [6].[7]

400

200

от 4 до 100 вкл.

±100

2000

св. 100 до 400 вкл.

±200

ВСА - [1] 400000 [4] [5] - [6].[7]

400

500

от 10 до 250 вкл.

±250

800

св. 250 до 400 вкл.

±500

Модификация

Maxi/Max2, т

e1/e2 = d1/d2, кг

Интервалы измерений, т

mpe (в интервале измерений), кг

П1/П2

5/10

от 0,1 до 2,5 вкл.

±2,5

3000/2000

ВСА - [1] 20000 М [4] [5] -

15/20

св. 2,5 до 10 вкл.

±5

[6].[7] 1)

св. 10 до 15 вкл.

±7,5

св. 15 до 20 вкл.

±10

10/20

от 0,2 до 5 вкл.

±5

3000/2000

ВСА - [1] 40000 М [4] [5] -

30/40

св. 5 до 20 вкл.

±10

[6].[7] 1)

св. 20 до 30 вкл.

±15

св. 30 до 40 вкл.

±20

30/60

10/20

от 0,2 до 5 вкл.

±5

3000/3000

ВСА - [1] 60000 М [4] [5] -[6].[7] 3)

св. 5 до 20 вкл.

св. 20 до 30 вкл.

св. 30 до 40 вкл.

±10

±15

±20

св. 40 до 60 вкл.

±30

60/80

20/50

от 0,4 до 10 вкл.

±10

3000/1600

ВСА - [1] 80000 М [4] [5] -

св. 10 до 40 вкл.

±20

[6].[7] 1)

св. 40 до 60 вкл.

±30

св. 60 до 80 вкл.

±50

60/100

20/50

от 0,4 до 10 вкл.

±10

3000/2000

ВСА - [1] 100000 М [4] [5] -

св. 10 до 40 вкл.

±20

[6].[7] 2)

св. 40 до 60 вкл.

±30

св. 60 до 100 вкл.

±50

60/120

20/50

от 0,4 до 10 вкл.

±10

3000/2400

ВСА - [1] 120000 М [4] [5] -[6].[7] 3)

св. 10 до 40 вкл.

св. 40 до 60 вкл.

св. 60 до 100 вкл.

±20

±30

±50

св. 100 до 120 вкл.

±75

60/150

20/50

от 0,4 до 10 вкл.

±10

3000/3000

ВСА - [1] 150000 М [4] [5] -[6].[7] 4)

св. 10 до 40 вкл.

св. 40 до 60 вкл.

св. 60 до 100 вкл.

±20

±30

±50

св. 100 до 150 вкл.

±75

150/300

50/100

от 1 до 25 вкл.

±25

3000/3000

ВСА - [1] 300000 М [4] [5] -[6].[7] 3)

св. 25 до 100 вкл. св. 100 до 150 вкл.

±50

±75

св. 150 до 200 вкл.

±100

св. 200 до 300 вкл.

±150

ВСА - [1] 400000 М [4] [5] -[6].[7] 1)

200/400

100/200

от 2 до 50 вкл. св. 50 до 200 вкл.

±50

±100

2000/2000

св. 200 до 400 вкл.

±200

В модификации весов используются весоизмерительные датчики:

  • 1) со значением параметра Z и/или с числом поверочных интервалов nic > 4000;

  • 2) со значением параметра Z и/или с числом поверочных интервалов nic > 5000;

  • 3) со значением параметра Z и/или с числом поверочных интервалов niC > 6000;

  • 4) со значением параметра Z и/или с числом поверочных интервалов nic > 7500.

Параметр Z - невозврат выходного сигнала при минимальной статической нагрузке весоизмерительного датчика и наименьшем поверочном интервале ei весов (Z=Emax/(2^DR) ).

Модификация

Диапазон измерений

Max, т

ei = di,

кг

Интервалы измерений, т

mpe (в интервале измерений), кг

n

W1

30

10

от 0,2 до 5 вкл.

±5

3000

св. 5 до 20 вкл.

±10

ВСА - [1] 60000W [4] [5] -

св. 20 до 30 вкл.

±15

[6].[7]

W2

60

20

от 0,4 до 10 вкл.

±10

3000

св. 10 до 40 вкл.

±20

св. 40 до 60 вкл.

±30

W1

60

20

от 0,4 до 10 вкл.

±10

3000

ВСА - [1] 80000W [4] [5] -[6].[7]

св. 10 до 40 вкл.

св. 40 до 60 вкл.

±20

±30

W2

80

50

от 1 до 25 вкл.

±25

1600

св.25 до 80 вкл.

±50

W1

60

20

от 0,4 до 10 вкл.

±10

3000

ВСА - [1] 100000W [4] [5] -[6].[7]

св. 10 до 40 вкл.

св. 40 до 60 вкл.

±20

±30

W2

100

50

от 1 до 25 вкл.

±25

2000

св. 25 до 100 вкл.

±50

W1

60

20

от 0,4 до 10 вкл.

±10

3000

св. 10 до 40 вкл.

±20

ВСА - [1] 120000W [4] [5] -

св. 40 до 60 вкл.

±30

[6].[7]

W2

120

50

от 1 до 25 вкл.

±25

2400

св. 25 до 100 вкл.

±50

св. 100 до 120 вкл.

±75

W1

60

20

от 0,4 до 10 вкл.

±10

3000

св. 10 до 40 вкл.

±20

ВСА - [1] 150000W [4] [5] -

св. 40 до 60 вкл.

±30

[6].[7]

W2

150

50

от 1 до 25 вкл.

±25

3000

св. 25 до 100 вкл.

±50

св. 100 до 150 вкл.

±75

Пределы допускаемой погрешности в эксплуатации равны удвоенным значениям пределов погрешности при поверке.

Таблица 5 - Основные технические характеристики

Характеристика

Значение

Диапазон уравновешивания тары, % Мах или Махг

100

Диапазон рабочих температур для ГПУ,   при использовании датчиков:

  • - QS; ZS; Н8С (класс точности С5); RC3; RC3D; ZSF-D; ZSF-DSS; ZSW-D; ZSW-DSS

  • - SP; AC; CS

  • - МВ-150; Н8С(класс точности С3); НМ8; HM9B; HM14H1; ACT; HM9E; HM9B; НМ14С; ВМ14С; BM14G

  • - RTN

- WBK-D; ZSFY; ZSFY-D; QS, QS-D; QSE; SQB; ZSWG; SDS

- WBK

- С16А; C16i; ST

от - 10 до + 40

от - 20 до + 40

от - 30 до + 40

от - 30 до + 50

от - 40 до + 40

от - 40 до + 50

от - 50 до + 50

Диапазон рабочих температур для весоизмерительных приборов,

от - 10 до + 40

Параметры электропитания весов от сети переменного тока (для приборов НВТ-1Н; НВТ-9; D2008FA; D2008; FT-11D; FT-16D;

CI-600D; DIS2116; SC-A; D39):

  • - напряжение, В

  • - частота, Гц

от 187 до 242

от 49 до 51

Параметры электропитания от встроенной аккумуляторной батареи (напряжение), В:

  • - НВТ-1Н; НВТ-9

  • - FT-11D; FT-16D

- WE2111

от 5,9 до 6,1

от 9 до 12

от 12 до 24

Знак утверждения типа

наносится на маркировочную табличку и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 6 - Комплектность

Наименование

Обозначение

Кол-во

Весы автомобильные ВСА

-

1 шт.

Руководство по эксплуатации

ВС.400446.001РЭ

1 экз.

Паспорт

-

1 экз.

Руководство по эксплуатации на весоизмерительный прибор

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 7 «Использование по назначению» документа ВС.400446.001РЭ «Весы автомобильные ВСА. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 4274-007-50062845-2010 «Весы автомобильные ВСА. Технические условия».

Изготовитель

Акционерное общество «ВЕС-СЕРВИС» (АО «ВЕС-СЕРВИС»), г. Санкт-Петербург ИНН 7814099626

Адрес: 197374, г. Санкт-Петербург, ул. Оптиков, д. 4, лит. А ,помещ. 11-Н Телефон/факс: 8800 775 84 02

Web-сайт: vesservice.com

Е-mail: dsales@vesservice.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: (495) 437-55-77 / 437-56-66

адрес в Интернет: www.vniims.ru

адрес электронной почты: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» мая 2024 г. № 1213

Лист № 1

Всего листов 16

Регистрационный № 75867-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Ижэнергосбыт»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Ижэнергосбыт» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (далее - ИИК), включающие в себя измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы напряжения (далее - ТН), счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

  • 2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя сервер баз данных (далее - БД), автоматизированные рабочие места персонала (далее -АРМ), устройство синхронизации системного времени УССВ-2 (далее - УССВ), программное обеспечение (далее - ПО) «АльфаЦЕНТР» и каналообразующую аппаратуру.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на сервер БД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации.

На верхнем - втором уровне системы выполняется дальнейшая обработка измерительной информации, в частности, формирование и оформление отчетных документов.

Сервер БД обеспечивает прием измерительной информации от следующей АИИС КУЭ сторонней организации:

- Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Северный Возей, регистрационный № 69077-17.

Сервер БД также обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц (предприятий потребителей, сетевых организаций, смежных субъектов оптового рынка электрической энергии и мощности (далее - ОРЭМ) и др.), получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.

Сервер БД ежесуточно формирует и отправляет с помощью электронной почты по каналу связи по сети Internet по протоколу TCP/IP отчеты с результатами измерений в формате XML на АРМ субъекта ОРЭМ.

АРМ субъекта ОРЭМ по сети Internet с использованием электронной подписи (ЭП) раз в сутки формирует и отправляет с помощью электронной почты по каналу связи по протоколу TCP/IP отчеты с результатами измерений в формате XML в АО «АТС», филиал АО «СО ЕЭС» РДУ и всем заинтересованным субъектам ОРЭМ.

АИИС КУЭ имеет систему обеспечения единого времени (далее - СОЕВ), которая охватывает уровни ИИК и ИВК. АИИС КУЭ оснащена УССВ, на основе приемника сигналов точного времени от глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS. УССВ обеспечивает автоматическую коррекцию часов сервера БД. Коррекция часов сервера БД проводится при расхождении часов сервера БД и времени УССВ более чем на ±1 с. Коррекция часов счетчиков проводится при расхождении часов счетчиков и времени сервера БД более чем на ±2 с.

Журналы событий счетчиков электроэнергии отражают время (дату, часы, минуты, секунды) коррекции часов указанных устройств.

Журналы событий сервера БД отражают время (дату, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер 612 в цифровом формате указывается типографским способом в паспорте-формуляре АИИС КУЭ, а также на специальном информационном шильдике на передней дверце шкафа с сервером в составе уровня ИВК.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР», в состав которого входят модули, указанные в таблице 1. ПО «АльфаЦЕНТР» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР».

ПО «АльфаЦЕНТР» не влияет на метрологические характеристики измерительных каналов (далее - ИК) АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Таблица 1 -

данные ПО

Идентификационные признаки

Значение

Идентификационное наименование ПО

«АльфаЦЕНТР»

Библиотека ac metrology.dll

Номер версии (идентификационный номер) ПО

не ниже 12.01

Цифровой идентификатор ПО

3e736b7f380863f44cc8e6f7bd211c54

Алгоритм вычисления цифрового идентификатора ПО

MD5

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

о S о к

Измерительные компоненты

Метрологические характеристики ИК

Наименование ИК

ТТ

ТН

Счётчик

УССВ

Вид электроэнергии

Основная погрешность, %

Погрешность в рабочих условиях, %

1

2

3

4

5

6

7

8

9

ООО «МЛП-Подольск»

1

РП-41 10 кВ, РУ-10 кВ,

1 с.ш. 10 кВ, Яч.2

KSOH (ТШП/У3) Кл. т. 0,5 Ктт 600/5

Рег. № 74653-19

4MT32 ZEK

Кл. т. 0,5

Ктн 10000/^3/100/^3

Рег. № 74485-19

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-17

УССВ-2

Рег.

№ 54074-13

активная реактивная

±1,1

±2,7

±3,0

±4,8

2

РП-41 10 кВ, РУ-10 кВ,

2 с.ш. 10 кВ, Яч.19

GSA 135/60 У3

Кл. т. 0,5

Ктт 600/5 Рег. № 74652-19

4MT32 XC

Кл. т. 0,2

Ктн 10000/^3/100/^3

Рег. № 74485-19

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-17

активная реактивная

±0,9

±2,4

±2,9

±4,7

1

2

3

4

5

6

7

8

9

ООО «Логопарк Чехов»

3

РП-22 10 кВ, РУ-10 кВ,

1 с.ш. 10 кВ, Яч.5

ТЛО-10 М1 У2

Кл. т. 0,2

Ктт 800/5 Рег. № 25433-11

ЗНОЛ.06-10 У3 Кл. т. 0,5

Ктн 10000/^3/100/^3

Рег. № 3344-08

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5 Рег. № 36697-17

УССВ-2

Рег.

№ 54074-13

активная реактивная

±0,8

±1,8

±1,6

±2,7

4

РП-22 10 кВ, РУ-10 кВ,

1 с.ш. 10 кВ, Яч.10, СВ-10 кВ

ТЛО-10 У3

Кл. т. 0,5

Ктт 400/5 Рег. № 25433-08

ЗНОЛ.06-10 У3

Кл. т. 0,5

Ктн 10000/V3/100/V3

Рег. № 3344-08

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5 Рег. № 36697-17

активная реактивная

±1,1

±2,7

±3,0

±4,8

5

ТП-61 10 кВ,

РУ-0,4 кВ,

Ввод 0,4 кВ Т1

ТШП М-0,66 У3

Кл. т. 0,5

Ктт 1000/5

Рег. № 59924-15

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5

Рег. № 36697-17

активная реактивная

±0,8

±2,2

±2,9

±4,6

6

ТП-854 10 кВ,

РУ-0,4 кВ, с.ш. 0,4 кВ, между Яч.4 и Яч.5

ТШП М-0,66 У3 Кл. т. 0,5 Ктт 2000/5

Рег. № 59924-15

-

СЭТ-4ТМ.03М.08

Кл. т. 0,2S/0,5

Рег. № 36697-17

активная реактивная

±0,8

±2,2

±2,9

±4,6

1

2

3

4

5

6

7

8

9

ООО «Сладковско-Заречное»

7

ПС 110 кВ ММПС, КРУЭ 110 кВ, Ввод 110 кВ Т1

LRB-110 У3

Кл. т. 0,2

Ктт 400/5 Рег. № 65529-16

JSQXFH-110 У3 Кл. т. 0,2

Ктн 110000/^3/100/^3

Рег. № 65524-16

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0

Рег. № 36697-17

УССВ-2 Рег.

№ 54074-13

активная реактивная

±0,8

±1,5

±2,1

±4,1

8

ПС 110 кВ Сладковская, ОРУ-110 кВ,

ВЛ 110 кВ Сладковская -Ташлинская

TG 145N УХЛ1

Кл. т. 0,2S

Ктт 400/5 Рег. № 75894-19

ЗНГА-1-110-111-У1 Кл. т. 0,2 Ктн 110000/^3/100/^3 Рег. № 60290-15

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-17

активная реактивная

±0,6

±1,3

±1,4

±2,5

9

ПC 110 кВ Сладковская, ОРУ-110 кВ,

ВЛ 110 кВ Киндельская -Сладковская

TG 145N УХЛ1

Кл. т. 0,2S

Ктт 400/5 Рег. № 75894-19

ЗНГА-1-110-111-У1 Кл. т. 0,2 Ктн 110000/V3/100/V3 Рег. № 60290-15

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-17

активная реактивная

±0,6

±1,3

±1,4

±2,5

10

ВЛ-10 кВ ф.Кд-1, отпайка в сторону КТП 10 кВ № 41 ЯП, оп.1, Реклоузер 10 кВ

ТОЛ-10-111-2

УХЛ1

Кл. т. 0,5S

Ктт 50/5 Рег. № 47959-16

НОЛ-1О-111-УХЛ1

Кл. т. 0,5

Ктн 10000/100

Рег. № 66629-17

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0

Рег. № 36697-17

активная реактивная

±1,2

±2,8

±3,2

±5,4

1

2

3

4

5

11

ВЛ-10 кВ ф.Кд-2, отпайка в сторону КТП 10 кВ № 2 Кош., оп.1, Реклоузер 10 кВ

ТОЛ-10-111-2

УХЛ1

Кл. т. 0,5S

Ктт 100/5 Рег. № 47959-16

НОЛ-10-111-УХЛ1

Кл. т. 0,5

Ктн 10000/100

Рег. № 66629-17

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0 Рег. № 36697-17

12

КРУН-СВЛ 10 кВ, отпайка ВЛ-10 кВ ф.Ас-2

ТОЛ-НТЗ-10-01В

УХЛ2

Кл. т. 0,5S

Ктт 100/5 Рег. № 69606-17

3НОЛП-НТЗ-10

Кл. т. 0,5

Ктн 10000/^3/100/^3

Рег. № 69604-17

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0 Рег. № 36697-17

13

КРУН 10 кВ,

КЛ-10 кВ Ас-3

ТОЛ-СВЭЛ-10М-

29 УХЛ2

Кл. т. 0,5S

Ктт 150/5

Рег. № 70106-17

3НОЛП-СВЭЛ-10М

УХЛ2

Кл. т. 0,5

Ктн 10000/V3/100/V3

Рег. № 67628-17

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0 Рег. № 36697-17

14

КРУН-СВЛ 10 кВ, отпайка ВЛ-10 кВ ф.Тш-1

ТОЛ-НТЗ-10-01А

УХЛ2

Кл. т. 0,5S

Ктт 150/5 Рег. № 69606-17

3НОЛП-СВЭЛ-10М

УХЛ2

Кл. т. 0,2

Ктн 10000/^3/100/^3

Рег. № 67628-17

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0 Рег. № 36697-17

УССВ-2 Рег.

№ 54074-13

7

8

9

активная

±1,2

±3,2

реактивная

±2,8

±5,4

активная

±1,2

±3,2

реактивная

±2,8

±5,4

активная

±1,2

±3,2

реактивная

±2,8

±5,4

активная

±1,0

±3,1

реактивная

±2,5

±5,3

1

2

3

4

5

6

1

8

9

ООО «ПИТ «СИБИНТЭК»

15

ПС 110 кВ Вареягская, ОРУ-110 кВ, Ввод 110 кВ Т-1

TG 145N УХЛ1

Кл. т. 0,2S

Ктт 400/5 Рег. № 30489-09

НАМИ-110 УХЛ1

Кл. т. 0,2

Ктн 110000/V3/100/V3 Рег. № 60353-15

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5 Рег. № 36697-12

УССВ-2 Рег.

№ 54074-13

активная реактивная

±0,6

±1,3

±1,4

±2,5

16

ПС 110 кВ Вареягская, ОРУ-110 кВ, Ввод 110 кВ Т-2

TG 145N УХЛ1

Кл. т. 0,2S

Ктт 400/5 Рег. № 30489-09

НАМИ-110 УХЛ1

Кл. т. 0,2

Ктн 110000/V3/100/V3 Рег. № 60353-15

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5 Рег. № 36697-17

активная реактивная

±0,6

±1,3

±1,4

±2,5

ПАО НК «РуссНефть»

17

ПС 110 кВ Новый Васюган, КРУН-10 кВ, яч.№6

ТЛК10-6 У3

Кл. т. 0,5

Ктт 200/5 Рег. № 9143-01

НАМИТ-10 УХЛ2

Кл. т. 0,5

Ктн 10000/100

Рег. № 16687-97

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0 Рег. № 36697-12

УССВ-2 Рег.

№ 54074-13

активная реактивная

±1,2

±2,8

±3,3

±5,7

1

2

3

4

5

6

7

8

9

АО «ННГ»

18

ПС 110 кВ Верх-Тарская, ОРУ 110 кВ,

ВЛ 110 кВ Полярная -Верх-Тарская

ТОГФ-110 УХЛ1*

Кл.т. 0,5S

Ктт 300/5 Рег. № 61432-15

ЗНОГ-110 УХЛ1

Кл. т. 0,5 Ктн 110000:^3/100:^3 Рег. № 61431-15

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0

Рег. № 36697-17

УССВ-2 Рег.

№ 54074-13

активная реактивная

±1,2

±2,8

±3,2

±5,4

19

ПС 110 кВ Верх-Тарская, ОРУ 110 кВ,

ВЛ 110 кВ Верх-Тарская - Биаза

ТОГФ-110 УХЛ1*

Кл.т. 0,5S

Ктт 300/5 Рег. № 61432-15

ЗНОГ-110 УХЛ1

Кл. т. 0,5 Ктн 110000:^3/100:^3 Рег. № 61431-15

СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17

активная реактивная

±1,2

±2,8

±3,2

±5,4

20

КРУН-10 кВ ВЛБ, отпайка ВЛ-10 кВ ф. № 3Е ПС 110 кВ Биаза

ТОЛ-СЭЩ

Кл.т. 0,5

Ктт 100/5 Рег. № 51623-12

НТМИ-10-66

Кл. т. 0,5

Ктн 10000/100

Рег. № 831-69

ПСЧ-4ТМ.05МК.00.01 Кл. т. 0,5S/1,0 Рег. № 50460-12

активная реактивная

±1,2

±2,8

±3,3

±5,7

1

2

3

4

5

6

7

8

9

Ханты-Мансийский филиал ПАО НК «РуссНефть»

21

ПС 110 кВ Хугор, ОРУ-35 кВ, 1C-35 кВ, яч.Песчаная-1

ТФ3М-35А-У1

Кл.т. 0,5

Ктт 200/5

Рег. № 3690-73

НАМИ-35 УХЛ1 Кл. т. 0,5

Ктн 35000/100

Рег. № 19813-09

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0 Рег. № 36697-12

УССВ-2 Рег.

№ 54074-13

активная реактивная

±1,2

±2,8

±3,3

±5,7

22

ПС 110 кВ Хугор, ОРУ-35 кВ, 2C-35 кВ, яч.Песчаная-2

ТФ3М-35А-У1

Кл.т. 0,5 Ктт 200/5 Рег. № 3690-73

НАМИ-35 УХЛ1 Кл. т. 0,5

Ктн 35000/100

Рег. № 19813-09

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0 Рег. № 36697-12

активная реактивная

±1,2

±2,8

±3,3

±5,7

АО «УНС»

23

ВЛ-6 кВ №21, отпайка в сторону Реклоузер 6 кВ №192, Реклоузер 6 кВ №192

ТОЛ-10

Кл.т. 0,5S

Ктт 300/5 Рег. № 47959-16

НОЛ-6 III

Кл. т. 0,5

Ктн 6000/100

Рег. № 49075-12

Меркурий 234

ARTM2-00 PB.G

Кл. т. 0,2S/0,5 Рег. № 48266-11

УССВ-2 Рег.

№ 54074-13

активная реактивная

±1,1

±2,6

±2,7

±4,3

24

ВЛ-6 кВ №1, отпайка в сторону Реклоузер 6 кВ №191, Реклоузер 6 кВ №191

ТЛО-1О

Кл.т. 0,5S Ктт 250/5

Рег. № 25433-11

ЗНОЛП-ЭК-1О Кл. т. 0,5

Ктн 6000:^3/100:^3

Рег. № 47583-11

Меркурий 234

ARTM2-00 PB.R

Кл. т. 0,2S/0,5 Рег. № 48266-11

активная реактивная

±1,1

±2,6

±2,7

±4,3

Пределы допускаемой погрешности СОЕВ АИИС КУЭ, с

±5

Продолжение таблицы 2____________________________________________________________________________________________________

Примечания:

  • 1. Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).

  • 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

  • 3. Погрешность в рабочих условиях указана для С08ф = 0,8инд, 1=0,02(0,05)^1ном и температуры окружающего воздуха в месте расположения счетчиков для ИК № 1-24 от 0 °C до +40 °C.

  • 4. Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, Ктн - коэффициент трансформации трансформаторов напряжения, Рег. № - регистрационный номер в Федеральном информационном фонде.

    хуже, чем у

    в таблице 2

  • 5. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных метрологических характеристик.

  • 6. Допускается замена УССВ на аналогичное утвержденного типа.

  • 7. Допускается замена сервера БД без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

  • 8. Допускается изменение наименований ИК, без изменения объекта измерений.

    акт хранится

  • 9. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке. Технический совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные технические

ИК АИИС КУЭ

Наименование характеристики

Значение

1

2

Количество измерительных каналов

24

Нормальные условия: параметры сети:

- напряжение, % от Uном

99 до 101

- ток, % от Iном

100 до 120

- частота, Гц

от 49,85 до 50,15

- коэффициент мощности cos9

0,9

- температура окружающей среды, °C

от +21 до +25

Условия эксплуатации: параметры сети:

- напряжение, % от Ьном

от 90 до 110

- ток, % от Iном

от 2(5) до 120

- коэффициент мощности

от 0,5инд до 0,8емк

- частота, Гц

от 49,5 до 50,5

- температура окружающей среды в месте расположения

ТТ и ТН, °С

от -40 до +40

- температура окружающей среды в месте расположения

счетчиков, оС:

от -40 до +60

- температура окружающей среды в месте расположения

УССВ, °С

от -10 до +55

- температура окружающей среды в месте расположения

сервера БД, °С

от +10 до +30

Надежность применяемых в АИИС КУЭ компонентов:

Счетчики:

- среднее время наработки на отказ, ч, не менее:

- для счетчиков СЭТ-4ТM.03M, СЭТ-4ТМ.03М.01, СЭТ-4ТM.03M.08

(Рег. № 36697-17)

220000

- для счетчиков СЭТ-4ТM.03M, СЭТ-4ТМ.03М.01 (Рег. № 36697-12)

165000

- для счетчиков ПСЧ-4ТМ.05МК.00.01 (Рег. № 50460-12)

165000

- для счетчиков Меркурий 234 ARTM2-00 PB.G, Меркурий 234

ARTM2-00 PB.R (Рег. № 48266-11)

220000

- среднее время восстановления работоспособности, ч

2

УССВ:

- среднее время наработки на отказ, ч, не менее:

74500

- среднее время восстановления работоспособности, ч

2

Сервер БД:

- среднее время наработки на отказ, ч, не менее

70000

- среднее время восстановления работоспособности, ч

1

таблицы 3

Глубина хранения информации

Счетчики:

- тридцатиминутный профиль нагрузки, сут, не менее

45

- при отключении питания, год, не менее

5

Сервер БД:

- хранение результатов измерений и информации состояний средств

измерений, год, не менее

3,5

Надежность системных решений:

  • -   защита от кратковременных сбоев питания сервера БД с помощью источника бесперебойного питания;

  • -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

  • - журнал счетчика:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике;

  • - журнал сервера БД:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике и сервере БД;

  • - пропадание и восстановление связи со счетчиком.

Защищённость применяемых компонентов:

  • - механическая защита от несанкционированного доступа и пломбирование:

  • - счетчика;

  • - промежуточных клеммников вторичных цепей тока и напряжения;

  • - испытательной коробки;

  • - сервера БД;

  • -  защита на программном уровне информации при хранении, передаче, параметрировании:

  • - счетчика;

  • - сервера БД.

Возможность коррекции времени:

  • - счетчиков (функция автоматизирована);

  • - сервера БД (функция автоматизирована).

Возможность сбора информации:

  • - о результатах измерений (функция автоматизирована).

Цикличность:

  • - измерений 30 минут (функция автоматизирована);

  • - сбора 30 минут (функция автоматизирована).

Знак утверждения типа наносится на титульный лист паспорта-формуляра АИИС типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество

1

2

3

Трансформатор тока

KSOH (ТШП/У3)

3

Трансформатор тока

GSA 135/60 У3

3

Трансформатор тока

ТЛО-10 М1 У2

2

Трансформатор тока

ТЛО-10 У3

2

Трансформатор тока

ТШП М-0,66 У3

6

Трансформатор тока

LRB-110 У3

1

Трансформатор тока

TG 145N УХЛ1

6

Трансформатор тока

ТЛК10-6 У3

2

Трансформатор тока

TG 145N УХЛ1

6

Трансформатор тока

ТОГФ-11О УХЛ1*

6

Трансформатор тока

ТОЛ-10-111-2 УХЛ1

4

Трансформатор тока

ТОЛ-НТЗ-1О-01В УХЛ2

2

Трансформатор тока

ТОЛ-СВЭЛ-10М-29 УХЛ2

2

Трансформатор тока

ТОЛ-НТЗ- 1О-01А УХЛ2

2

Трансформатор тока

ТОЛ-СЭЩ

2

Трансформатор тока

ТФ3М-35А-У1

4

Трансформатор тока

ТОЛ-10

2

Трансформатор тока

ТЛО-10

3

Трансформатор напряжения

4МТ32 ZEK

3

Трансформатор напряжения

4МТ32 ХС

3

Трансформатор напряжения

ЗНОЛ.06-10 У3

3

Трансформатор напряжения

JSQXFH-110 У3

1

Трансформатор напряжения

НАМИ-110 УХЛ1

6

1

2

3

Трансформатор напряжения

НАМИТ-10 УХЛ2

1

Трансформатор напряжения

ЗНГА-1-110-111-У1

6

Трансформатор напряжения

ЗНОГ-110 УХЛ1

6

Трансформатор напряжения

НОЛ-1О-111-УХЛ1

4

Трансформатор напряжения

3НОЛП-НТЗ-1О

3

Трансформатор напряжения

3НОЛП-СВЭЛ-10М УХЛ2

6

Трансформатор напряжения

НТМИ-10-66

1

Трансформатор напряжения

НАМИ-35 УХЛ1

2

Трансформатор напряжения

НОЛ-6 III

3

Трансформатор напряжения

ЗНОЛП-ЭК-1О

3

Счётчик электрической энергии многофункциональный

СЭТ-4ТM.03M

7

Счётчик электрической энергии многофункциональный

СЭТ-4ТM.03M

1

Счётчик электрической энергии многофункциональный

СЭТ-4ТМ.03М.01

8

Счётчик электрической энергии многофункциональный

СЭТ-4ТМ.03М.01

3

Счётчик электрической энергии многофункциональный

СЭТ-4ТM.03M.08

2

Счётчик электрической энергии многофункциональный

ПСЧ-4ТМ.05МК.00.01

1

Счётчик электрической энергии многофункциональный

Меркурий 234 ARTM2-00 PB.G

1

Счётчик электрической энергии многофункциональный

Меркурий 234 ARTM2-00 PB.R

1

Устройство синхронизации системного времени

УССВ-2

1

Программное обеспечение

«АльфаЦЕНТР»

1

Паспорт-Формуляр

РЭСС.411711.АИИС.612 ПФ

1

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «Ижэнергосбыт», аттестованном ООО «МЦМО», г. Владимир, аттестат об аккредитации № 01.00324-2011 от 14.09.2011.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Изготовитель

Акционерное общество «РЭС Групп» (АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600017, Владимирская обл., г. Владимир, ул. Сакко и Ванцетти, д. 23, оф. 9

Испытательный центр

ответственностью

«Спецэнергопроект»

Общество с ограниченной (ООО «Спецэнергопроект») Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 4, помещ. I, ком. 6, 7 ИНН 7722844084

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.

в части вносимых изменений

Акционерное общество «РЭС Групп» (АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600017, Владимирская обл., г. Владимир, ул. Сакко и Ванцетти, д. 23, оф. 9 Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312736.

1

Используются весоизмерительные датчики с числом поверочных интервалов nic > 4000

2

Используются весоизмерительные датчики с числом поверочных интервалов nic > 5000




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
