№1364 от 19.07.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 261723
О внесении изменений в сведения об утвержденном типе средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 1364 от 19.07.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
19 июля 2021 г.
Xs 1364________
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
Цапнем настоящего приказа оставляю з&собой.
Подлинник электронного документа, подписанного ЭП,
-
4. Контроль за испол
хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Руководитель
А.П.Шалаев
Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C
Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
\____________________________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «19» июля 2021 г. № 1364
Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Калибраторы давления |
Метран-520 |
54880-13 |
Закрытое акционерное общество «Промышленная группа «Метран» (ЗАО «ПГ «Метран»), г. Челябинск |
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»), г. Челябинск |
АО «ПГ «Метран», г. Челябинск | ||
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «19» июля 2021 г. № 1364
Лист № 1 Регистрационный № 54880-13 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы давления Метран-520
Назначение средства измеренийКалибраторы давления Метран-520 (далее - калибраторы) предназначены для измерения и воспроизведения абсолютного и избыточного давления жидкостей и газов, разрежения газов, силы постоянного тока и измерения напряжения постоянного тока.
Описание средства измеренийПринцип действия калибраторов в режиме измерений давления основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента преобразователя давления, расположенного во встроенном модуле давления калибратора или во внешнем модуле давления Метран-518 (регистрационный номер 39152-12). Электрический сигнал, изменяющийся в преобразователе давления под воздействием входного давления, подается на первый канал измерения аналого-цифрового преобразователя (АЦП) и после преобразования в цифровой код поступает в микроконтроллер калибратора (для встроенного модуля давления) или внешнего модуля давления. Для устранения температурной погрешности, электрический сигнал, пропорциональный температуре чувствительного элемента преобразователя давления, подается на второй канал измерения АЦП и далее после преобразования в виде цифрового кода поступает в микроконтроллер. Микроконтроллер по цифровым кодам давления и температуры непрерывно вычисляет значение измеряемого давления в соответствии с функцией преобразования. Индивидуальные коэффициенты функции преобразования, полученные при калибровке преобразователя давления, хранятся в энергонезависимой памяти.
Принцип действия калибраторов в режиме измерений напряжения и силы постоянного тока основан на аналого-цифровом преобразовании величины измеряемых электрических сигналов и передаче их в микроконтроллер калибратора.
Принцип действия калибраторов в режиме воспроизведения силы постоянного тока основан на цифро-аналоговом преобразовании цифровых сигналов микроконтроллера калибратора в аналоговые электрические сигналы и передаче их на соответствующие клеммы калибратора.
Калибраторы портативного исполнения изготавливаются в корпусах с монохромным дисплеем (модификация LCD) и с цветным дисплеем (модификация TFT). Модификации имеют одинаковые метрологические и технические характеристики.
Калибраторы кейсового исполнения изготавливаются в корпусах с монохромным дисплеем.
Электропитание калибратора осуществляется от аккумулятора, расположенного в корпусе прибора.
Калибратор может работать с внешними модулями давления Метран-518.
При измерении давления могут быть использованы любые единицы измерения давления, допущенные к применению в РФ.
Внешний вид калибраторов и место размещения защитной пломбы
представлены на
рисунке 1.
Место пломбирования
б)
Место
пломбирования
а)
Место

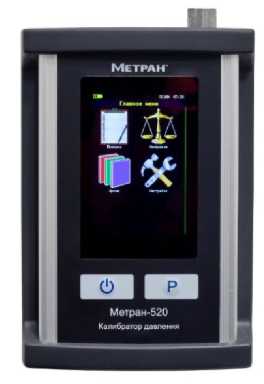

Рисунок 1 - Калибраторы давления Метран-520:
а) калибратор портативного исполнения, модификация LCD;
б) калибратор кейсового исполнения;
в) калибратор портативного исполнения, модификация TFT
пломбирования
в)
Нанесение знака поверки на калибраторы не предусмотрено.
Программное обеспечениеИдентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Калибратор портативного исполнения (модификация LCD) и калибратор кейсового исполнения |
16_0101_200_00 |
1 |
3ED68029 |
CRC32 |
|
Калибратор портативного исполнения (модификация TFT) |
16_0101_400_00 |
не ниже v.2.0.1.1 |
- |
- |
|
«Поверка СИД» |
S erviceApplicati on. Loader.exe |
не ниже v.2.3 |
- |
- |
Метрологические и технические характеристики
Таблица 2 - Пределы допускаемой основной погрешности измерений давления встроенным модулем давления
|
Диапазоны измерений давления |
Формы выражения погрешности |
Пределы допускаемой основной погрешности в зависимости от кода погрешности, не более | |||
|
D |
E |
F |
G | ||
|
от 0 % до 30 % ВПИ |
Y |
±0,012 % ВПИ |
±0,015 % ВПИ |
±0,018 % ВПИ |
±0,03 % ВПИ |
|
от 30 % до 100 % ВПИ |
6 |
±0,04 % ИВ |
±0,05 % ИВ |
±0,06 % ИВ |
±0,1 % ИВ |
Примечания
1 Основная погрешность измерений давления при (20±2) °С включает нелинейность, гисте-
резис и повторяемость.
-
2 ВПИ - верхний предел измерений встроеннего модуля давления.
-
3 ИВ - значение измеряемой величины.
-
4 y - пределы допускаемой приведенной основной погрешности.
-
5 6 - пределы допускаемой относительной основной погрешности.
-
6 Для модуля давления с диапазоном измерений от минус 100 до плюс 160 кПа (код модуля «D160K» или «1» в зависимости от модификации) приведённая погрешность распространяется только на диапазон от минус 30 % ВПИ до плюс 30 % ВПИ (от минус 48 до плюс 48 кПа). В остальном диапазоне нормируется предел допускаемой относительной погрешности.
Таблица 3 - Пределы допускаемой абсолютной основной погрешности измерений силы и напряжения постоянного тока, и воспроизведения силы постоянного тока
|
Код погрешности |
Наименование |
Пределы допускаемой абсолютной основной погрешности, Л, не более | |
|
1 |
В режиме измерений | ||
|
Ток, мА |
±(0,0075 % ИВ+0,0005 мА)* | ||
|
Напряжение, В |
от 0 до 5 |
±(0,02 % ИВ+0,0001 В) | |
|
от 0 до 50 |
±(0,04 % ИВ+0,002 В) | ||
|
В режиме воспроизведения | |||
|
Ток, мА |
±(0,02 % ИВ+0,001 мА) | ||
|
Код погрешности |
Наименование |
Пределы допускаемой абсолютной основной погрешности, Л, не более | |
|
2 |
В режиме измерений | ||
|
Ток, мА |
±(0,015 % ИВ+0,001 мА)* | ||
|
Напряжение, В |
от 0 до 5 |
±(0,02 % ИВ+0,0002 В) | |
|
от 0 до 50 |
±(0,04 % ИВ+0,002 В) | ||
|
В режиме воспроизведения | |||
|
Ток, мА |
±(0,02 % ИВ+0,001 мА) | ||
|
Примечания:
* пределы допускаемой основной погрешности в диапазоне температур от плюс 10 °С до плюс 35 °С. | |||
Таблица 4 - Диапазоны измерений давления
|
Код модуля давления |
Предельнодопустимое давление, МПа |
Диапазоны измерений, МПа | ||
|
Калибратор портативного исполнения (модификация LCD) |
Калибратор кейсового исполнения |
Калибратор портативного исполнения (модификация TFT) | ||
|
Встроенные модули давления-раз |
ряжения | |||
|
D160K |
D160K |
1 |
0,22 |
от -0,1 до +0,16 |
|
D1M |
D1M |
2 |
1,4 |
от -0,1 до +1,0 |
|
- |
D2,5M |
- |
3,5 |
от -0,1 до +2,5 |
|
Встроенные модули абсолютного давления | ||||
|
А250К |
А250К |
3 |
0,3 |
от 0 до 0,25 |
|
A1M |
AIM |
4 |
1,4 |
от 0 до 1,0 |
|
- |
A2,5M |
- |
3,5 |
от 0 до 2,5 |
|
Метрологические и технические характеристики внешних модулей давления эталонных Метран-518, при работе в комплекте с Метран-520, в соответствии с описанием типа на модули давления эталонные Метран-518. | ||||
Таблица 5 - Метрологические характеристики калибраторов давления Метран-520
|
Наименование характеристик |
Портативное исполнение |
Кейсовое исполнение |
|
Диапазон измерений и воспроизведения силы постоянного тока, мА |
от 0 до 22 | |
|
Диапазоны измерений напряжения постоянного тока, В |
от 0 до 5; от 0 до 50 | |
|
Наименование характеристик |
Портативное исполнение |
Кейсовое исполнение |
|
Пределы допускаемой дополнительной погрешности вызванной изменением температуры окружающего воздуха от минус 10 °С до плюс 50 °С на каждые 10 °С от температуры 20 °С, %:
|
±0,5-5; ±0,5-у ±0,5-Д | |
|
Пределы допускаемой дополнительной погрешности в режиме измерений силы постоянного тока в диапазоне температур от минус 10 °С до плюс 10 °С и от плюс 35 °С до плюс 50 °С на каждые 10 °С, % |
±0,5-Д | |
|
Рабочие диапазоны встроенного источника создания давления, МПа |
- |
от -0,08 до +0,16; от -0,08 до +1; от -0,08 до +2,5 |
|
Нормальные условия измерений:
|
от +18 до +22 от 84 до 106 80 | |
Таблица 6 - Технические характеристики калибраторов давления Метран-520
|
Наименование характеристик |
Портативное исполнение |
Кейсовое исполнение |
|
Мощность, потребляемая калибратором от блока |
5,5 5,5 |
25 |
|
питания, Вт, не более | ||
|
Степень защиты от воды и пыли |
IP54 | |
|
Устойчивость к воздействию синусоидальной |
N1 | |
|
вибрации по ГОСТ Р 52931-2008, группа |
N1 | |
|
Прочность в транспортной таре: | ||
|
- к ударам со значением пикового ударного уско- | ||
|
рения 98 м/с2, длительностью ударного импульса |
1000±10 | |
|
16 мс, число ударов | ||
|
- к вибрации по ГОСТ Р 52931-2008, раздел 5, |
F3 | |
|
группа | ||
|
Максимальная влажность окружающего воздуха |
95±3 | |
|
в транспортной таре при температуре 35 °С, % | ||
|
Диапазон температур при транспортиро- |
от -25 до +55 | |
|
вании, °С | ||
|
Масса калибраторов без внешних источников и | ||
|
модулей давления, кг, не более: | ||
|
калибратор без встроенного модуля давления |
1,1 |
- |
|
калибратор со встроенным модулем давления |
1,4 |
- |
|
калибратор со встроенными модулем и источни- |
2,0 |
4,5 |
|
ком создания давления | ||
|
блок питания |
0,3 |
0,4 |
|
присоединительные элементы |
0,4 |
0,4 |
|
Наименование характеристик |
Портативное исполнение |
Кейсовое исполнение |
|
Габаритные размеры калибратора (длина х ширина х высота), мм, не более |
210х125х75 |
280x250x120 |
|
Средний срок службы, лет |
8 | |
|
Средняя наработка на отказ, ч |
8000 | |
|
Условия эксплуатации: | ||
|
температура окружающего воздуха, °С |
от -10 до +50 | |
|
атмосферное давление, кПа |
от 84 до 106 | |
|
относительная влажность воздуха при температуре 35 °С, % |
до 80 | |
наносится типографским способом на титульные листы руководства по эксплуатации и паспорта, а также трафаретным способом на табличку калибратора в левом верхнем углу.
Комплектность средства измерений
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Калибратор давления Метран-520 |
16.0101.200.00 |
* |
* 1 шт. при заказе портативного исполнения, модификация LCD |
|
16.0101.300.00 |
* |
* 1 шт. при заказе кейсового исполнения | |
|
16.0101.400.00 |
* |
* 1 шт. при заказе портативного исполнения, модификация TFT | |
|
Электрический кабель подключения поверяемого прибора |
1 | ||
|
Электрический кабель USB |
1 | ||
|
Блок питания |
1 |
В зависимости от исполнения | |
|
ПО «Поверка СИД» и Руководство пользователя на ПО (компакт-диск) |
1 | ||
|
Сумка |
1 | ||
|
Модуль давления эталонный Мет-ран-518 |
* |
* По заказу | |
|
Электрический кабель подключения модуля давления |
1 | ||
|
Источник создания давления |
* |
* По заказу | |
|
Комплект монтажных частей |
16.0101.002.00 |
1 |
В зависимости от исполнения калибратора |
|
16.0101.002.00-01 | |||
|
16.0101.002.02 | |||
|
Калибратор давления Метран-520 Руководство по эксплуатации |
16.0101.000.00 РЭ |
* |
* 1 шт. при заказе портативного исполнения, модификация LCD или кейсового исполнения |
|
Калибратор давления Метран-520 Руководство по эксплуатации |
16.0101.000.00-01 РЭ |
* |
* 1 шт. при заказе портативного исполнения, модификация TFT |
|
Калибраторы давления Метран-520 Методика поверки |
16.0101.000.00 МИ с изменением № 1 |
1 |
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Калибратор давления Метран-520 Паспорт |
16.0101.000.00 ПС |
* |
* 1 шт при заказе портативного исполнения, модификация LCD или кейсового исполнения |
|
Калибратор давления Метран-520 Паспорт |
16.0101.000.00-01 ПС |
* |
* 1 шт. при заказе портативного исполнения, модификация TFT |
приведены в п.1.4 «Устройство и работа калибратора» документа «Калибратор давления
Метран-520. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к калибраторам давления Метран-520Приказ Росстандарта от 29 июня 2018 г. № 1339 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Росстандарта от 06 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне от 1-10-1 до К107 Па»
Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1П0-16 до 100 А»
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
ТУ 4381-063-51453097-2013 «Калибраторы давления Метран-520. Технические условия»
