№385 от 27.02.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 27500
О переоформлении свидетельства об утверждении типа средства измерений № 53718 "Измерители мощности многофункциональные PM3200" и внесении изменений в описание типа
![Приказ Росстандарта №385 от 27.02.2017, https://oei-analitika.ru](../kurilka/orders_html/1517577048272_files/1517577048272-1.png)
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ27 февраля 2017г.
№385
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 53718 «Измерители мощности многофункциональные РМ3200» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением АО «Шнейдер Электрик» от 10 января 2017 г. б/н приказываю:
-
1. Внести изменения в описание типа на измерители мощности многофункциональные РМ3200, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56141-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 53718 «Измерители мощности многофункциональные РМ3200», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 56141-14, в связи с внесением изменений в методику поверки.
-
3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «27» февраля 2017 г. № 385
Изменения в описание типа на измерители мощности многофункциональные серии РМ3200ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители мощности многофункциональные серии РМ3200
Назначение средства измеренийИзмерители мощности многофункциональные серии РМ3200 (далее - измерители) предназначены для измерений активной и реактивной энергии в одном или в двух направлениях в трехфазных трехпроводных и четырехпроводных цепях переменного тока промышленной частоты.
Описание средства измеренийИзмерители мощности многофункциональные серии РМ3200 состоят из входных первичных преобразователей тока и напряжения, аналого-цифровых преобразователей, микропроцессора и дисплея на ЖКИ. Принцип действия измерителей основан на преобразовании мгновенных значений сигналов измеряемых величин в цифровые коды. В измерителях в качестве датчиков тока используются трансформаторы, а в качестве датчиков напряжения - резистивные делители. Измерители предназначены для эксплуатации внутри помещений промышленного, сельскохозяственного и бытового назначения. Измерители могут применяться как автономно, так и в составе автоматизированных систем технического учета электроэнергии (АСТУЭ) и передачи измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии, а также в системах управления нагрузкой энергетических сетей. Связь с ЭВМ осуществляется с помощью цифрового интерфейса. Питание измерителя обеспечивается от входных сигналов напряжения.
Измеренные значения и параметры настроек прибора можно просмотреть на дисплее, используя кнопки управления на лицевой панели. Кнопки управления позволяют произвести настройку прибора (выставить режим работы, коэффициенты трансформации измерительных трансформаторов, и др.).
Дополнительно для приборов со встроенным интерфейсом связи RS485 с помощью программного обеспечения «ION Setup» и «SPM7» можно просматривать измерения и настраивать параметры прибора с экрана компьютера.-
Измерение реактивной энергии происходит следующим образом.
Шаг 1. Вычисляется абсолютное (беззнаковое) значение реактивной мощности каждой фазы как корень квадратный из разности квадратов полной и активной мощностей:
Q = УВг- Р2
Шаг 2. По сдвигу фазы тока от напряжения вычисляется текущий квадрант для вектора полной мощности кВА. (В расчёт берётся только 1-я гармоника. Применяется быстрое разложение в ряд Фурье). Реактивной мощности присваивается знак «+» при нахождении вектора полной мощности в 1-м или во 2-м квадранте и, соответственно, знак «-» в 3-м или в 4-м квадранте.
ШагЗ.
Реактивная мощность 3-х фаз вычисляется как арифметическая сумма реактивных мощностей по фазам.
Шаг 4.Вычисляется приращение реактивной энергии как интеграл реактивной мощности по времени. Вычисление осуществляется в течение каждых 50-ти периодов сетевого напряжения (либо 60 периодов для сетей 60Гц). Т.е., интегрирование осуществляется примерно в течение 1 секунды.
Шаг 5.
Итоговое значение реактивной энергии вычисляется как сумма предыдущего итогового значения и приращения значения, полученного на предыдущем шаге.
Для хранения и отображения измеренных величин в измерителях мощности имеется энергонезависимая память и жидкокристаллический индикатор. Ход часов при отсутствии питания обеспечивается с помощью мощного конденсатора не менее 72 часов. При более длительном отключении питания счетчика происходит сброс часов к заводским настройкам.
Конструктивно измерители состоят из лицевой панели, пломбируемых крышек, цифрового интерфейса и дискретных входов и выходов. На лицевой панели измерителя расположены:
-
- Светодиод, показывающий потребление активной электроэнергии, а также, что счетчик включен и работает нормально;
-
- Клавиатура из четырех кнопок, позволяющая изменять режимы работы и отображения на дисплее;
-
- Двух пломбируемых крышек, защищающих от несанкционированного вмешательства в работу измерителя.
В зависимости от исполнений измерители выпускаются нескольких моделей: РМ3200, РМ3210, РМ3250, РМ3255. Схема структурного обозначения приборов с перечислением моделей представлена на рисунке 1.
![Приказ Росстандарта №385 от 27.02.2017, https://oei-analitika.ru](../kurilka/orders_html/1517577048272_files/1517577048272-3.png)

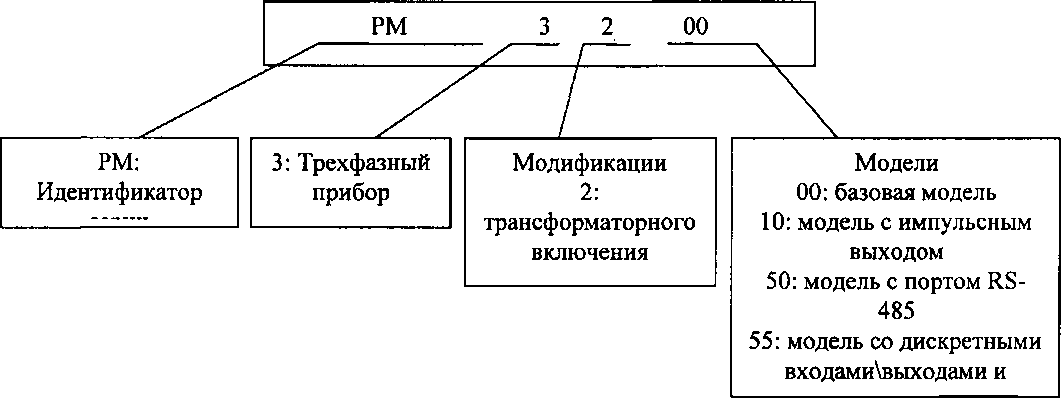

Рисунок 1. Схема структурного обозначения измерителей мощности серии РМ3200
Функциональные возможности измерителей мощности серии РМ3200 в зависимости от модификаций приведены в таблице 1.
Таблица 1. Функциональные возможности
й мощности
РМ3200
Функциональные возможности измерителей мощности
Модификации измерителей
РМ3200 . |
РМ3210 |
РМ3250 |
РМ3255 | |
И |
змеряемые величины | |||
Напряжение фазные, междуфазные и среднее фазное и междуфазное |
+ |
4- |
4- |
4- |
Фазные токи |
4- |
4- |
+ |
+ |
Активная мощность |
+ |
+ |
4- |
+ |
Реактивная мощность |
4- |
4- |
4- |
+ |
Полная мощность |
4- |
4- |
+ |
4- |
Коэффициент мощности |
4- |
4- |
4- |
+ |
Частота |
4- |
4- |
+ |
4- |
Активная энергия (импорт)* |
+ |
4- |
+ |
+ |
Активная энергия (импорт) по тарифам (до 4х тарифов)* |
4- |
4- |
+ |
4- |
Активная энергия (экспорт)* |
4- |
4- |
4- |
+ |
Реактивная энергия (импорт, экспорт)* |
4- |
+ |
4- |
4- |
Активная энергия (импорт) от момента последнего сброса (partial)* |
4- |
4- |
4- |
+ |
Реактивная энергия (импорт) от момента последнего сброса (partial)* |
4- |
+ |
+ |
4- |
Коэффициент гармонического искажения (по напряжению и току) |
- |
+ |
+ |
4- |
Передача данных и управление | ||||
Порт RS-485 (протокол Modbus) |
- |
- |
1 |
1 |
Дискретные входы |
- |
- |
- |
2 |
Дискретный выходы |
- |
- |
- |
2 |
Импульсный выход |
- |
1 |
- |
- |
Другие характеристики | ||||
Аварийно-предупредительная сигнализация срабатывания по уставкам |
- |
5 |
5 |
15 |
Ведение журналов мощности и энергии |
- |
- |
- |
4- |
Примечание: *- с нормированием точности |
Фотография измерителя мощности и места опломбирования представлены на рисунках 2 и 3.
![Приказ Росстандарта №385 от 27.02.2017, https://oei-analitika.ru](../kurilka/orders_html/1517577048272_files/1517577048272-4.png)
Рисунок. 2. Фотография измерителя мощности серии РМ3200 (вид сверху). Красным кругом выделено место установки клейма поверителя в виде наклейки.
![Приказ Росстандарта №385 от 27.02.2017, https://oei-analitika.ru](../kurilka/orders_html/1517577048272_files/1517577048272-5.png)

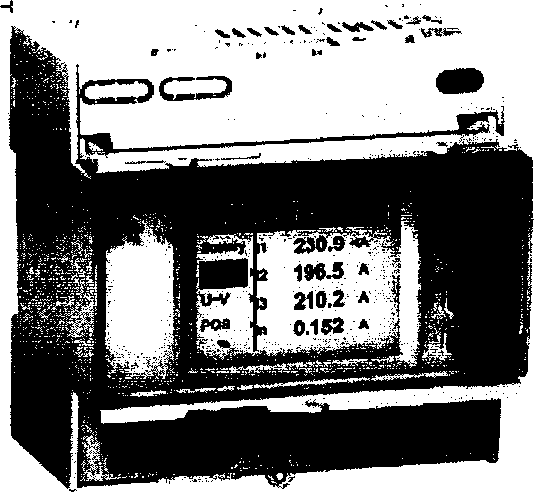

Рисунок. 3. Фотография измерителя мощности серии РМ3200 (модель РМ3210).
Программное обеспечениеПрограммное обеспечение измерителей мощности разработано специалистами фирмы «Schneider Electric Industries SAS»h является собственностью компании.
Встраиваемое ПО (заводская прошивка) записывается в устройство на стадии его производства. Защита от копирования ПО осуществляется на аппаратном уровне: вычитывание памяти программ и памяти данных невозможно. Конечный пользователь не имеет доступа к изменению системных параметров (калибровочные коэффициенты, алгоритмы работы устройства и т.д.). Для защиты несанкционированного изменения настроечных параметров устройства в ПО используется система авторизации пользователя (многоуровневый пароль) и невозможно без вскрытия прибора.
Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 3. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности измерителя.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2, Характеристики программного обеспечения измерителей серии РМ3200
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Swift.bin |
Номер версии (идентификационный номер) ПО |
0.5.807 |
Цифровой идентификатор ПО |
— |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристикиОсновные метрологические и технические характеристики представлены в таблице 3. Таблица 3. Основные метрологические и технические характеристики измерителей мощности серии РМ3200
Наименование параметра |
Значение |
Класс точности по активной энергии:
-по ГОСТ31819.22-2012
-по ГОСТ31819.21-2012 |
0,5S 1 |
Класс точности по реактивной энергии по ГОСТ 31819.23-2012 |
2 |
Базовый/номинальный (максимальный) ток, А |
5(10) либо 1(10) настраивается |
Диапазон рабочих напряжений без трансформаторов напряжения, В |
от 50 до 330 - Фаза-Нейтраль от 80 до 570 - Фаза-Фаза |
Настройка коэффициента передачи трансформаторов тока по первичной стороне, А |
от 1 до 32767 |
Настройка коэффициента передачи трансформаторов тока по вторичной стороне, А |
1 или 5 |
Настройка коэффициента передачи трансформаторов напряжения по первичной стороне,В |
от 1 до 1000000 |
Настройка коэффициента передачи трансформаторов напряжения по вторичной стороне,В |
Выбор из ряда 100;110; 115; 120 |
Номинальная частота, Гц |
50 либо 60 - настраивается |
Рабочий диапазон частот, Гц |
от 45 до 65 |
Диапазон измерения тока, А |
от 0,05 до 6 с трансформаторами тока 5А от 0,02А до 1,2 с трансформаторами тока 1А |
Максимальный ток перегрузки, А |
10 - постоянно |
Наименование параметра |
Значение |
20 (в течение 10 с за час) | |
Напряжение собственного питания, В |
от 100 до 480 (±20%) переменного напряжения от 45 до 65 Гц, (3 Вт/5В-А), Или от 100 до 300 постоянного напряжения, (3 Вт) |
Параметры дискретных выходов (РМ3255) |
от 11 до 40 В постоянного напряжения, макс, ток < 4мА, \гальваноизоляция 3.5кВ действ. напряжение |
Параметры импульсного выхода (РМ3210) |
Полярная оптопара, от 5 до 30 В, макс. 15мА, гальваноизоляция 3.5 кВ действ, напряжение |
Параметры дискретных выходов (РМ3255) |
Твёрдотельное реле, униполярное, от 5 до 40В, макс.50мА, макс.50 Ом, гальваноизоляция 3.5кВ действ.напр п |
Диапазон рабочих температур окружающего воздуха, °C |
от -25 до +55 |
Сопротивление измерительных входов напряжения (фазное), МОм |
5 |
Потребляемая мощность по каждой цепи тока, В-А, не более |
0,15 |
Потребляемая мощность по каждой цепи напряжения, В А, не более |
0,022 |
Максимальная мощность, цепей собственного питания измерителя, В А, не более |
10 |
Параметры цифрового порта RS485 (РМ3250 и РМ3255) |
Протокол Modbus RTU, скорость от 9600 до 38400 бит/с, двойная изоляция |
Основная абсолютная погрешность часов, с/сутки |
±2,5 при температуре 25°С |
Дополнительная температурная погрешность часов, с/сутки на °C |
........... * ■ 1 1 1 ±5 млн' |
Защита от проникновения пыли и воды |
IP20 (корпус), IP40 (лицевая панель) |
Средний срок службы, лет |
15 |
Средняя наработка измерителя до отказа, ч |
120000 |
Масса, кг |
0,26 |
Габаритные размеры (длина; ширина; высота), мм, не более |
90; 70; 95 |
наносится на лицевой панели измерителя и титульных листах эксплуатационной документации методом офсетной печати.
Комплектность средства измерений
Таблица 4
Наименование |
Обозначение |
Количество |
Измеритель мощности |
- |
1 шт. |
Паспорт |
- |
1 шт. |
Руководство по эксплуатации* |
- |
1 шт. |
Методика поверки. * |
МП 208-3202-2013 |
1 шт. |
Коробка упаковочная |
- |
1 шт. |
Программное обеспечение «ION Setup» ** |
- |
1 шт. |
Примечание: *-поставляется по отдельному заказу организациям, которые проводят поверку. ** - программное обеспечение доступное в свободном доступе на сайте изготовителя. |
осуществляется по документу МП 208-3202-2013. «Измерители мощности серии РМ3200. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИМС» 14 ноября 2016 г.
Основные средства поверки:
установка модульная трехфазная портативная для поверки счетчиков электрической энергии PTS 400.3, регистрационный номер 33229-06;
универсальная пробойная установка УПУ-10:
-
- испытательное напряжение до 10 кВ,
-
- погрешность установки напряжения ±5%;
секундомер СДСпр-1, абсолютная погрешность за 30 мин. ± 0,1 с;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на измеритель и (или) паспорт.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям мощности серии РМ3200ГОСТ 31818.11 -2012 (МЭК 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21 -2012 (МЭК 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.22-2012 (МЭК 62053-22:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.23-2012 (МЭК 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счетчики статические реактивной энергии
ГОСТ Р МЭК 61107-2001 Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными
Изготовитель«Wuxi Pro-face Electronics Со., Ltd.», Китай
Адрес: №20, Hanjian Road, National Hi-Tech Industrial Development Zone, Wuxi, Jiangsu, 214028, R.P.C., China
Головной офис: Фирма «Schneider Electric Industries SAS», Франция
Адрес: 89, Boulevard Franklin Roosevelt, 92500 Rueil-Malmaison, France
Тел. (33) 141 29 85 01
Факс (33) 141 29 89 01
ЗаявительАО "Шнейдер Электрик"
Адрес: 127018 г. Москва, Двинцев ул., 12, корп.1, здание «А»
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77;
Факс 8 (495) 437 56 66; E-mail: office@vniims.ru.
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа 30004-13 от 26.07.2013 г.
