ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы контрольно-проверочные КПК-1

Комплексы контрольно-проверочные КПК-1 (далее - изделия) предназначены для воспроизведения и измерений электрических и неэлектрических величин: воспроизведения напряжения постоянного и переменного тока, сигналов синусоидальной и специальной формы, ослабления и задержки СВЧ сигнала, эталонной частоты, измерений напряжения постоянного и переменного тока, частоты переменного тока, коэффициента амплитудной модуляции и девиации ВЧ сигнала, мощности ВЧ и СВЧ сигналов, граничных частот спектра модулированного СВЧ сигнала, длительности временных интервалов и применяются для отображения результатов измерений и расчетных величин.

Конструктивно изделие включает в себя:

• - системный шкаф, в котором расположены источники питания, блок измерительный, промышленный компьютер (далее - ПК), источник бесперебойного питания, монитор;

• - устройство сопряжения, представляющее собой рабочее место и включающее рабочий стол, системную и приборную стойки, на которых размещены панель ВЧ, модуль распределения опорной частоты, устройство коммутационное, универсальный вольтметр, генератор высокочастотных сигналов, генератор сигналов специальной формы, преобразователь измерительный, анализатор спектра, цифровой осциллограф, манипулятор «мышь», клавиатура;

• - набор блоков настольного исполнения: блоки коммутации стимулирующих и измеряемых сигналов (блок 2, блок 4), имитатор отраженных сигналов;

-дополнительное оборудование: держатель приборов ДП-2, комплекты жгутов, пульт контрольно-проверочный КПК-1, принтер, тумба подкатная.

Монитор оператора обеспечивает отображение измерительной и прочей информации и установлен в оптипанель, что позволяет изменять углы его поворота и наклона.

Устройство сопряжения, блоки коммутации и комплекты жгутов обеспечивают размещение проверяемого авиационного радиоэлектронного оборудования и его коммутацию.

Источники питания обеспечивают формирование питающих напряжений проверяемого авиационного радиоэлектронного оборудования.

Приборы, входящие в состав устройства сопряжения, имитатор отраженных сигналов и блок измерительный под управлением программного обеспечения (далее - ПО) обеспечивают формирование и измерение параметров электрических сигналов авиационного радиоэлектронного оборудования.

ПК обеспечивает задание режимов работы изделия и работает под управлением операционной системы Windows. ПО реализует функции сбора первичной измерительной информации, ее обработки, хранения и отображения, а также ввода, обработки, хранения и отображения прочей дополнительной информации об испытуемом авиационном радиоэлектронном оборудовании.

Функционально изделие включает в себя измерительные каналы (ИК):

• - ИК напряжения и тока сети 27 В;

• - ИК воспроизведения напряжения переменного тока сети 115 В, 400 Гц;

• - ИК воспроизведения напряжения постоянного тока;

• - ИК воспроизведения напряжения переменного тока;

• - ИК воспроизведения времени задержки и ослабления СВЧ сигнала 1 типа;

• - ИК воспроизведения времени задержки и ослабления СВЧ сигнала 2 типа;

• - ИК воспроизведения времени задержки и ослабления СВЧ сигнала 3 типа;

• - ИК воспроизведения времени задержки и ослабления СВЧ сигнала 4 типа;

• - ИК воспроизведения времени задержки и ослабления СВЧ сигнала 5 типа;

• - ИК воспроизведения электромагнитных колебаний 1 типа;

• - ИК воспроизведения электромагнитных колебаний 2 типа;

• - ИК напряжения постоянного тока;

• - ИК напряжения переменного тока;

• - ИК частоты переменного тока 1 типа;

• - ИК частоты переменного тока 2 типа;

• - ИК коэффициента амплитудной модуляции ВЧ сигнала;

• - ИК девиации частоты ВЧ сигнала;

• - ИК средней мощности электр омагнитных колебаний 1 типа;

• - ИК средней мощности электромагнитных колебаний 2 типа;

• - ИК мощности СВЧ сигнала;

• - ИК граничных частот спектра модулированных СВЧ сигналов;

• - ИК воспроизведения СВЧ сигнала;

• - ИК параметров электрических сигналов многофункциональный;

• - ИК воспроизведения сигналов специальной формы 1 типа;

• - ИК воспроизведения сигналов специальной формы 2 типа;

• - ИК воспроизведения эталонной частоты;

• - ИК амплитудных и временных параметров электрических сигналов 1 типа;

• - ИК амплитудных и временных параметров электрических сигналов 2 типа;

• - ИК длительности временных интервалов.

ИК напряжения и тока сети 27 В

Принцип действия ИК основан на измерении напряжения и силы постоянного тока сети питания 27 В с помощью блока питания GENH 30-25 с последующей передачей по интерфейсу RS-232 на ПК для выдачи результатов измерений на монитор изделия в виде, удобном для пользователя.

ИК воспроизведения напряэюения переменного тока 115 В 400 Гц

Принцип действия ИК основан на воспроизведения напряжения переменного тока 115В 400 Гц источником питания переменного напряжения, входящим в комплект поставки комплекса. Сформированное напряжение подается на ОК с одновременным измерением его значения, а также значения силы тока с отображением результатов измерений на мониторе изделия.

ИК воспроизведения напряжения постоянного тока

Принцип действия ИК основан на формировании напряжения постоянного тока при помощи цифро-аналогового преобразователя (ЦАП) с последующим его усилением.

ИК воспроизведения напряжения переменного тока

Принцип действия ИК основан на формировании напряжения переменного тока при помощи ЦАП с последующей фильтрацией ВЧ составляющей и усилением НЧ составляющей сигнала.

ИК воспроизведения времени задержки и ослабления СВЧ сигнала 1, 2, 3, 4, 5 типов

Принцип действия воспроизведения времени задержки ИК основан на цифровой обработке СВЧ сигнала с помощью устройства цифровой радиочастотной памяти (DRFM). Поступающий СВЧ сигнал проходит через двухэтапный перенос сначала в квадратурном СВЧ конвертере, затем в понижающем квадратурном преобразователе в полосу частот 0 - 250 МГц работы устройства цифровой радиочастотной памяти, представляющего собой быстродействующий программируемый сигнальный контроллер на основе СБИС. В контроллере сигнал оцифровывается, проходит через цифровую линию задержки и конвертируется обратно в аналоговую форму, после чего переносится назад в рабочий диапазон частот. Величина цифровой задержки регулируется командами с ПК, формируя, таким образом, задержку сигнала, эквивалентную заданной.

Принцип действия воспроизведения ослабления ИК основан на формировании ослабления СВЧ сигнала в заданном диапазоне с помощью программно управляемых аттенюаторов, основным из которых является ступенчатый программируемый аттенюатор 8496Н.

ИК воспроизведения электромагнитных колебаний 1 типа

Принцип действия ИК основан на воспроизведения гармонического сигнала генератором высокочастотных сигналов Г4-218.

ИК воспроизведения электромагнитных колебаний 2 типа

Принцип действия ИК основан на воспроизведения гармонического сигнала генератором высокочастотных сигналов Г4-218А.

ИК напряжения постоянного тока

Принцип действия ИК основан на формировании падения напряжения постоянного тока на резисторах общим сопротивлением более 1 МОм с последующим преобразованием его в цифровой код с помощью аналого-цифрового преобразователя (АЦП) последовательного приближения с последующей обработкой и передачей по интерфейсу RS-232 на ПК и выдачей результатов измерений на монитор изделия в виде, удобном для пользователя.

ИК напряжения переменного тока

Принцип действия ИК основан на измерении падения напряжения переменного тока на резисторах общим сопротивлением более 1 МОм с последующим преобразованием его в цифровой код с помощью АЦП последовательного приближения с последующей обработкой и передачей по интерфейсу RS-232 на ПК и выдачей результатов измерений на монитор изделия в виде, удобном для пользователя.

ИК частоты переменного тока 1 типа

Принцип действия ИК частоты переменного тока в диапазоне основан на фильтрации измеряемого сигнала полосовым фильтром первого порядка с нижней частотой среза 1 Гц, верхней частотой среза 260 кГц и входным сопротивлением 200 кОм, формировании прямоугольных импульсов по переходу сигнала через «0» и последующим измерением частоты методом сравнения с эталонным кварцевым генератором с последующей передачей по интерфейсу RS-232 на ПК и выдачей результатов измерений на монитор изделия в виде, удобном для пользователя.

ИК частоты переменного тока 2 типа

Принцип действия ИК частоты переменного тока основан на измерении частоты переменного тока анализатором спектра USJ3-SA44B с последующей передачей по интерфейсу USB 2.0 на ПК для выдачи результатов измерений на монитор изделия в виде, удобном для пользователя.

ИК коэффициента амплитудной модуляции ВЧ сигнала

Принцип действия ИК основан на измерении параметров спектра ВЧ сигнала анализатором спектра USB-SA44B с последующей передачей по интерфейсу USB 2.0 на ПК, дальнейшей математической обработкой и выдачей результатов на монитор изделия в виде, удобном для пользователя.

ИК девиации частоты ВЧ сигнала

Принцип действия ИК основан на измерении параметров спектра ВЧ сигнала анализатором спектра USB-SA44B с последующей передачей по интерфейсу USB 2.0 на ПК, дальнейшей математической обработкой и выдачей результатов измерений на монитор изделия в виде, удобном для пользователя.

ИК средней мощности электромагнитных колебаний 1 типа

Принцип действия ИК основан на измерении мощности ВЧ и СВЧ сигналов преобразователем измерительным NRP-Z91 с последующей передачей результатов измерений на ПК и их представления на мониторе изделия в виде, удобном для пользователя.

ИК средней мощности электромагнитных колебаний 2 типа

Принцип действия ИК основан на измерении мощности ВЧ и СВЧ сигналов ваттметром поглощаемой мощности СВЧ NRP6A с последующей передачей результатов измерений на ПК и их представления на мониторе изделия в виде, удобном для пользователя.

ИК мощности СВЧ сигнала

Принцип действия ИК основан на цифровой обработке СВЧ сигнала, спектр поступающего СВЧ сигнала подвергается переносу в полосу частот работы АЦП для оцифровки сигнала с последующей передачей на ПК, дальнейшей математической обработкой и выдачей результатов на монитор изделия в виде, удобном для пользователя.

ИК граничных частот спектра модулированных СВЧ сигналов

Принцип действия ИК основан на цифровой обработке СВЧ сигнала, спектр поступающего СВЧ сигнала подвергается переносу в полосу частот работы АЦП для оцифровки сигнала с последующей передачей на ПК, дальнейшей математической обработкой и выдачей результатов на монитор изделия в виде, удобном для пользователя.

ИК воспроизведения СВЧ сигнала

Принцип действия ИК основан на формировании электромагнитных СВЧ колебаний высокой стабильности широкополосным синтезатором частот на базе автогенератора с фазовой автоподстройкой частоты относительно частоты опорного генератора.

ИК параметров электрических сигналов многофункциональный

Принцип действия ИК основан на измерении напряжения постоянного тока, действующего значения напряжения переменного тока, силы постоянного тока, действующего значения силы переменного тока, электрического сопротивления постоянному току, а также измерений частоты переменного тока универсальным вольтметром В7-78/1 с последующей передачей результатов измерений на ПК и их представления на мониторе изделия в виде, удобном для пользователя.

ИК воспроизведения сигналов специальной формы 1 типа

Принцип действия ИК основан на воспроизведения сигнала специальной формы генератором АКИП-3410/2.

ИК воспроизведения сигналов специальной формы 2 типа

Принцип действия ИК основан на воспроизведения сигнала специальной формы генератором АКИП-3413/2.

ИК воспроизведения эталонной частоты

Принцип действия ИК основан на воспроизведения ВЧ сигнала эталонной частоты с помощью стандарта частоты FE-5650A.

ИК амплитудных и временных параметров электрических сигналов 1 типа

Принцип действия ИК основан на исследовании формы и измерении амплитудных и временных параметров электрических сигналов с помощью осциллографа АКИП-4110 с последующей передачей результатов измерений на ПК и их представления на мониторе изделия в виде, удобном для пользователя.

ПК амплитудных и временных параметров электрических сигналов 2 типа

Принцип действия ИК основан на исследовании формы и измерении амплитудных и временных параметров электрических сигналов с помощью осциллографа АКИП-75242А с последующей передачей результатов измерений на ПК и их представления на мониторе изделия в виде, удобном для пользователя.

ИК длительности временных интервалов

Принцип действия ИК основан на измерении длительности временных интервалов с помощью программно-аппаратных средств ПК

По условиям эксплуатации изделия относятся к группе 1.1 по ГОСТ РВ 20.39.304-98 климатического исполнения УХЛ с диапазоном рабочих температур от 10 до 30 °C и относительной влажности воздуха от 30 до 80 % при температуре 25 °C, без предъявления требований к механическим воздействиям.

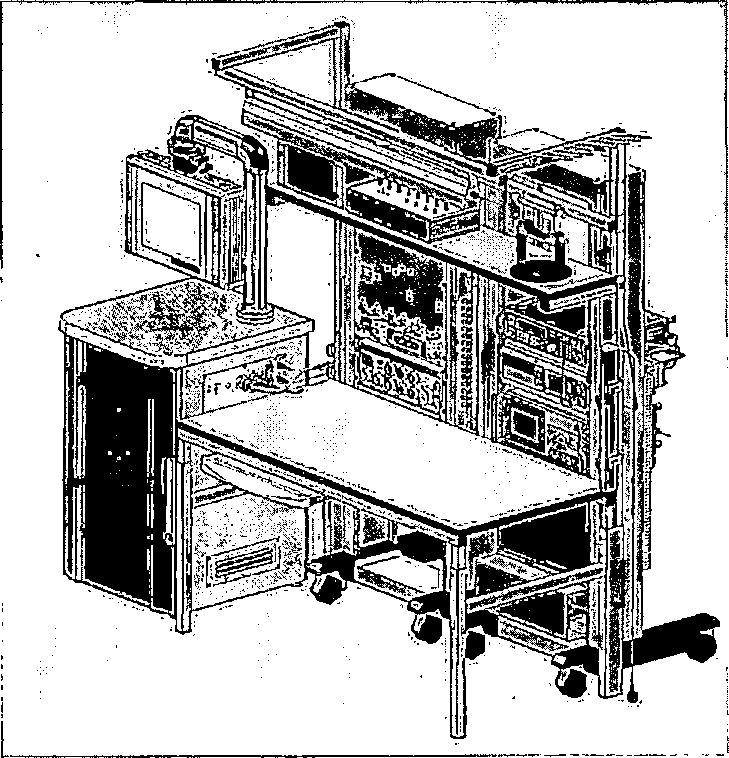

Общий вид изделия представлен на рисунке 1.

Рисунок 1 - Общий вид изделия

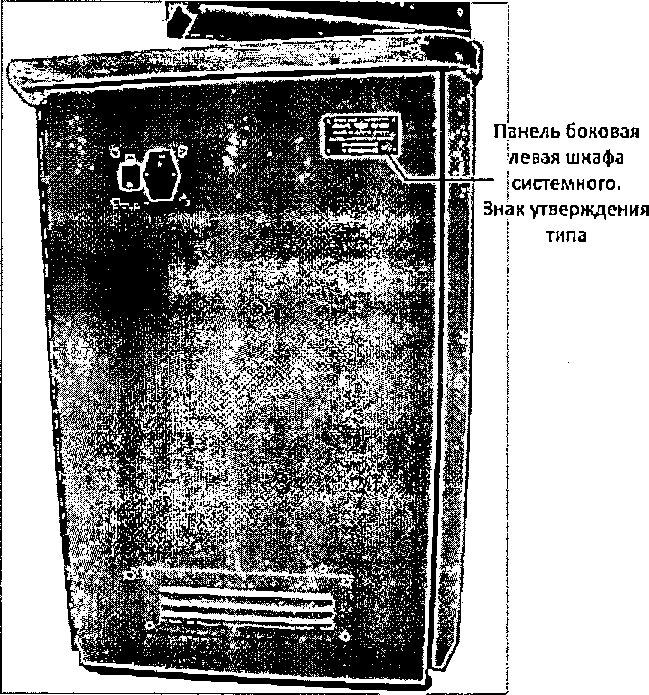

Обозначение места нанесения знака утверждения типа представлено на рисунке 2.

Рисунок 2 - Место нанесения знака утверждения типа

Места опломбирования изделия представлены на рисунках 3-10.

Для защиты от несанкционированного доступа выполнено опломбирование клеймом ОТК:

• - пульт контрольно-проверочный КПК-1 - клеймом ОТК поверх одного из винтов крепления съемных панелей (Рисунок 3);

• - блок 2 - клеймом ОТК поверх одного из винтов крепления съемных панелей (

Рисунок 4);

• - блок 4 - клеймом ОТК поверх одного из винтов крепления съемных панелей (

Рисунок 5);

• - имитатор отраженных сигналов - клеймом ОТК поверх одного из винтов крепления съемных панелей (

Рисунок 6);

• - блок измерительный - клеймом ОТК поверх одного из винтов крепления съемных панелей (Рисунок 7);

• - компьютера промышленного - клеймом ОТК поверх одного из винтов крепления съемной панели (Рисунок 8).



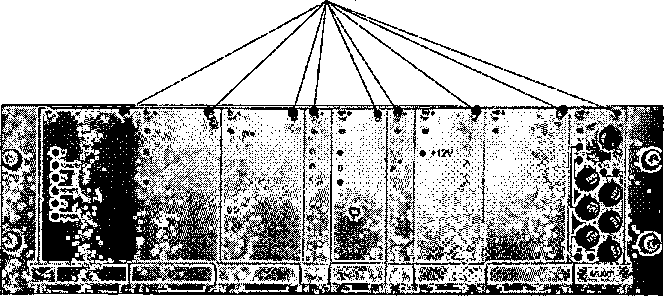

Рисунок 3 - Схема опломбирования пульта контрольно-проверочного КПК-1

Место __

опломбирования

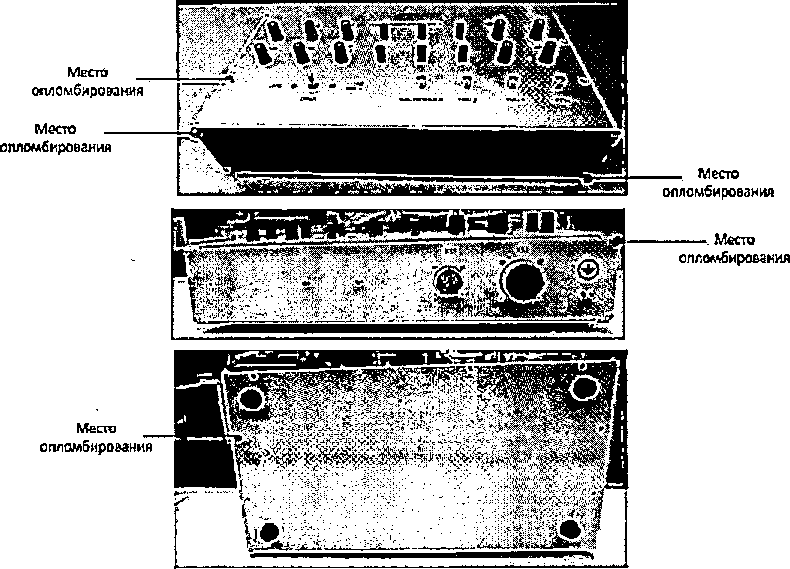

Рисунок 4 - Схема опломбирования блока 2

Место _ опломбирования

_______Место опломбирования

===. Место опломбирования

.■ I* ■

Рисунок 5 - Схема опломбирования блока 4

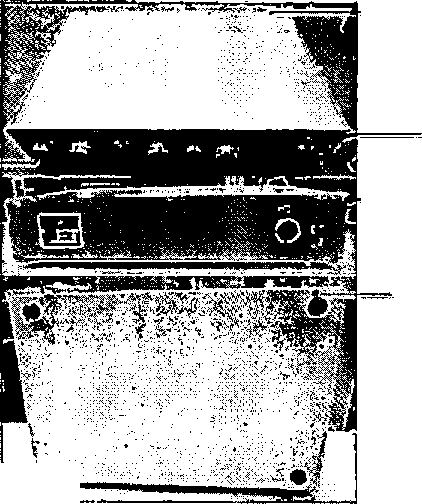

Рисунок 6 - Схема опломбирования имитатора отраженных сигналов

Место опломбирования

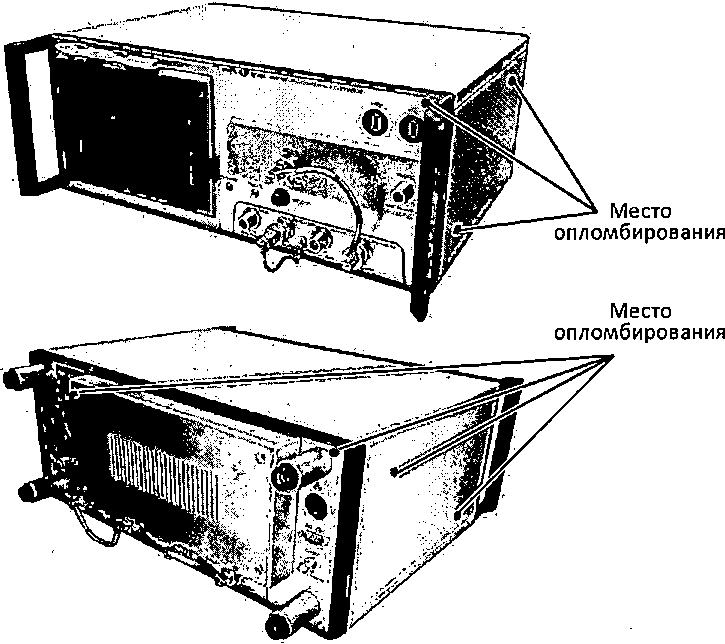

Рисунок 7 - Схема опломбирования блока измерительного

Место

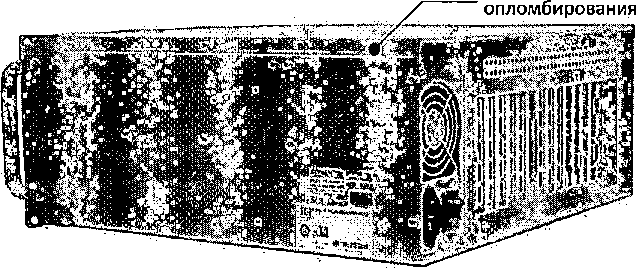

Рисунок 8 - Схема опломбирования компьютера промышленного

Метрологически значимая часть ПО изделий представляет собой набор библиотек и приложений.

Данный набор представляет собой специализированную программную оболочку,

в которую интегрированы средства, позволяющие выполнять следующие задачи:

• - управление измерительными модулями;

• - получение измеренных значений;

• - контроль работы измерительных модулей;

• - настройка и калибровка измерительных модулей;

• - ведение журнала протокола.

Идентификационные данные (признаки) метрологически значимой части ПО указаны

■ в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

ИК, а также аттенюатора 8496Н представлены в таблице 5.

Номинальные значения воспроизведения времени задержки СВЧ

Допустимое отклонение значения времени задержки СВЧ сигнала от

ИК частоты переменного тока 1 типа

Диапазон измерений частоты переменного тока, кГц                        от 0,05 до 150

Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц                                                        ±2

Количество ИК                                                             1

Таблица 3 - Пределы допускаемой абсолютной погрешности ослабления СВЧ сигнала ИК воспроизведения времени задержки и ослабления СВЧ сигнала 1 типа

Таблица 4 - Пределы допускаемой абсолютной погрешности ослабления СВЧ сигнала ИК воспроизведения времени задержки и ослабления СВЧ сигнала 2 типа

Таблица 5 - Пределы допускаемой абсолютной погрешности ослабления СВЧ сигнала ИК воспроизведения времени задержки и ослабления СВЧ сигнала 3 типа

Таблица 6 - Пределы допускаемой абсолютной погрешности ослабления СВЧ сигнала ИК воспроизведения времени задержки и ослабления СВЧ сигнала 4 типа

Таблица 7 - Пределы допускаемой абсолютной погрешности ослабления СВЧ сигнала ИК воспроизведения времени задержки и ослабления СВЧ сигнала 5 типа

Таблица 8 - Основные технические характеристики

наносится на идентификационный шильд на боковой стороне шкафа системного изделия металлографическим способом и на титульный лист эксплуатационной документации типографским способом.

Таблица 9 - Комплект поставки изделия

19 Держатель приборов ДП-2 СПАН.301421.010 1

осуществляется по документу СПАН.441460.101 МП1 «Комплексы контрольно-проверочные КПК-1. Методика поверки», утвержденным директором ФГУП «ВНИИМ им. Д.И. Менделеева» 27.06.2017 и начальником ФГБУ «ГНМЦ» Минобороны России 22.08.2017.

Основные средства поверки:

вольтметр универсальный В7-78/1 (per. № 52147-12):

• - диапазон измерений напряжения постоянного тока от 0 до 10 В; пределы допускаемой

абсолютной погрешности измерений напряжения постоянного тока ±(0,0035-10'²-Uk+5 ед.мл.р.), где         UK-измеренное         значение         постоянного         напряжения;

ед.мл.р.: 10 мкВ;

-диапазон измерений напряжения постоянного тока от Одо 100 В; пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ±(0,0045 • 10'²-Uк+6 ед.мл.р.), где UK-измеренное значение постоянного напряжения; единица младшего разряда (далее - ед.мл.р.): 0,1 мВ;

• - диапазон измерений силы постоянного тока от 0 до 3 А; пределы допускаемой абсолютной погрешности измерений постоянного тока ±(0,0012-1к+20 ед.мл.р.), где 1к-измеренное значение постоянного тока; ед.мл.р.: 10 мкА;

• - диапазон измерений напряжения переменного тока от 0 до 1 В в диапазоне частот от 10 Гц до 20 кГц, пределы допускаемой абсолютной погрешности измерений напряжения переменного тока ±(0,06-10'^2,Uk+300 ед.мл.р.), где UK-измеренное значение переменного напряжения; ед.мл.р.: 1 мкВ;

-диапазон измерений напряжения переменного тока от Одо 10В в диапазоне частот от 10 Гц до 20 кГц, пределы допускаемой абсолютной погрешности измерений напряжения переменного тока ±(0,06-10'²-Uk+300 ед.мл.р.), где UK-измеренное значение переменного напряжения; ед.мл.р.: 10 мкВ;

• - диапазон измерений напряжения переменного тока от 0 до 100 В в диапазоне частот от 10 Гц до 20 кГц, пределы допускаемой абсолютной погрешности измерений напряжения переменного тока ±(0,06*10'^2,Uk+300 ед.мл.р.), где UK-измеренное значение переменного напряжения; ед.мл.р.: 100 мкВ;

• - диапазон измерений напряжения переменного тока от 0 до 750 В в диапазоне частот от 10 Гц до 20 кГц, пределы допускаемой абсолютной погрешности измерений напряжения переменного тока ±(0,06-10'^2,Uk+300 ед.мл.р.), где UK-измеренное значение переменного напряжения; ед.мл.р.: 1 мВ;

• - диапазон измерений напряжения переменного тока от 0 до 1 В в диапазоне частот от 20 Гц до 50 кГц, пределы допускаемой абсолютной погрешности измерений напряжения переменного тока ±(0,12-10‘^2,Uk+500 ед.мл.р.), где UK-измеренное значение переменного напряжения; ед.мл.р.: 1 мкВ;

-диапазон измерений напряжения переменного тока от Одо 10В в диапазоне частот от 20 Гц до 50 кГц, пределы допускаемой абсолютной погрешности измерений напряжения переменного тока ±(0,12-10’²-Uk+500 ед.мл.р.), где UK-измеренное значение переменного напряжения; ед.мл.р.: 10 мкВ;

• - диапазон измерений силы переменного тока от 0 до 1А в диапазоне частот от 10 Гц до 20 кГц; пределы допускаемой абсолютной погрешности измерений переменного тока±(0,Г10'²-1к+400 ед.мл.р.), где 1к-измеренное значение переменного тока; ед.мл.р.: 1 мкА;

• - диапазон измерений частоты переменного тока от 40 до 99,99999 Гц; пределы допускаемой абсолютной погрешности измерений переменного тока ±(0,01 • 10“² Fk-i-1 ед.мл.р.), где Fk -измеренное значение переменного тока; ед.мл.р.: 0,00001 Гц;

-диапазон измерений частоты переменного тока от 100 до 999,9999 Гц; пределы допускаемой абсолютной погрешности измерений переменного тока ±(0,0Г10'²-Рк+1 ед.мл.р.), где Fk -измеренное значение переменного тока; ед.мл.р.: 0,0001 Гц;

-диапазон измерений частоты переменного тока от 1 до 9,999999 кГц; пределы допускаемой абсолютной погрешности измерений переменного тока ±(0,0Г10‘²-Рк+1 ед.мл.р.), где FK-измеренное значение переменного тока; ед.мл.р.: 0,000001 кГц;

частотомер электронно-счетный 43-85/3 (per. № 32359-06):

• - диапазон измерений частоты от 0,001 Гц до 150 МГц, пределы основной относительной погрешности измерений частоты: ±(3o+7-lO’⁹/Z_C4+ 8₃ап), где Зо - относительная погрешность источника опорного сигнала; Ззап - относительная погрешность системы запуска; /_Сч - установленное время счета прибора;

• - диапазон измерений длительности импульсов от 20 нс при периоде следования не более 100 с, пределы основной относительной погрешности измерений частоты: ±(8о+7-10-’Лсч+ Ззап), где Зо - относительная погрешность источника опорного сигнала; Ззап - относительная погрешность системы запуска; ?сч - установленное время счета прибора;

клещи электроизмерительные APPA-30R (per. № 51215-12): диапазон измерений силы постоянного тока от 0 до 40 А, пределы допускаемой абсолютной погрешности измерений постоянного тока ±(0,ОГ1к+2 ед.мл.р.), где 1к-измеренное значение постоянного тока; ед.мл.р.: 10 мА;

измеритель нелинейных искажений С6-12 (per. № 10737-86): диапазон измерений коэффициента гармоник (Кг) от 0 до 30 % при напряжении от 0,1 до 100 В в диапазоне частот от 100 Гц до 19,9 кГц, пределы допускаемой абсолютной погрешности измерений коэффициента гармоник ±(0,05 Кг+2 %);

анализатор электрических цепей векторный ZVL13 (per. № 43232-09):

-диапазон измерений фазы коэффициента передачи |S21| от минус 180° до 180° в диапазоне частот от 50 МГц до 6 ГГц, пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи: ±2° при модуле коэффициента передачи от минус 50 до 0 дБ; ±3° при модуле коэффициента передачи от минус 70 до минус 50 дБ;

-диапазон измерений модуля коэффициента передачи |S21| от минус 50 до 0 дБ в диапазоне частот от 50 МГц до 6 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи ±0,2 дБ;

-диапазон измерений модулей коэффициента отражения |S11| и |S22| от минус 15 до 0 дБ, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения ±0,4 дБ;

-диапазон измерений модулей коэффициента отражения [S11] и |S22| от минус25 до минус 15 дБ, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения ±1 дБ;

• - диапазон измерений модуля коэффициента передачи [S21 [ от минус 70 до минус 50 дБ в диапазоне частот от 50 МГц до 6 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи ±0,3 дБ;

анализатор спектра USB-SA44B (per. № 54004-13):

-диапазон измерений частоты F 1 Гц до 4,4ГГц, пределы абсолютной погрешности измерений частоты: ±(F-10‘⁶ + 0,4-F_r), где F_r - полоса пропускания прибора;

• - опорный уровень < 0 дБмВт, пределы допускаемой погрешности измерений мощности ±1,5 дБ;

преобразователь мощности измерительный NRP-Z91 (per. №37008-08): динамический диапазон от 2-10'⁷ до 200 мВт в диапазоне частот от 9 МГц до 6 ГГц, пределы допускаемой относительной погрешности измерений мощности ±6 %;

ваттметр поглощаемой мощности СВЧ NRP6A (per. № 64926-16): динамический диапазон от 1-Ю'⁷ до 200 мВт в диапазоне частот от 8 кГц до 6 ГГц, пределы допускаемой относительной погрешности измерений мощности ±2,5 %;

измеритель модуляции вычислительный СКЗ-45 (per. № 9331-94):

-диапазон измерений коэффициента амплитудной модуляции Кам от 1 до 100% в диапазоне модулирующих частот от 0,09 до 6 кГц, пределы допускаемой абсолютной погрешности измерений коэффициента амплитудной модуляции при Кам до 95 %: ±(0,02-Кам±0,2 %); при Кам более 95 %: ±(0,05-Кам+0,2 %);

• - диапазон измерений девиации частоты D от 1 до 90 кГц в диапазоне модулирующих частот от 0,09 до 6 кГц, пределы допускаемой абсолютной погрешности девиации частоты в диапазоне несущих частот f_c от 100 до 4000 кГц: ±(0,03-7)± 0,005) кГц; в диапазоне несущих частот f_c от 4000 до 500000 кГц: ±(0,02-7) + 0,005 + 12 - 10'⁸-f_c) кГц).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых изделий с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ РВ 20.39.304-98

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

СПАН.441460.101 ТУ Комплекс контрольно-проверочный КПК-1. Технические условия

Акционерное общество «Научно-производственное объединение «СПАРК»

(АО «НПО «СПАРК»)

ИНН 7810481471

Юридический адрес: 196210, РФ, Санкт-Петербург, ул. Пилотов д. 12

Почтовый адрес: 190000, Санкт-Петербург, ВОХ№ 6003

Телефон: (812) 704-16-44, факс: (812) 334-49-60

Web-сайт: http://www.sparc-npo.ru

E-mail: info@sparc-npo.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: http://www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
