МИЮ1СТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
07 октября 2024 г.
2345
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 22 мая 2024 г. № 1231 «О внесении изменений в сведения об утвержденных типах средств измерений»
В целях исправления технической ошибки п р и к а з ы в а ю:
1. Внести изменение в пункт 3 приложения к приказу от 22 мая 2024 г. сведения об утвержденных типах средств типа средства измерений, прилагается
№ 1231 «О внесении изменений в измерений», заменив описание к настоящему приказу.
2. ФГБУ «ВНИИМС» внести измерений согласно приложению
сведения об утвержденном типе средства к настоящему приказу в Федеральный
информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
Е.Р. Лазаренко
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» октября 2024 г. № 2345
Лист № 1
Всего листов 9
Регистрационный № 27471-09
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трубки индикаторные С-2
Назначение средства измеренийТрубки индикаторные С-2 предназначены для измерений массовой концентрации или объемной доли вредных веществ, кислорода и диоксида углерода в газовых средах.
Описание средства измеренийПо принципу действия трубки индикаторные С-2 подразделяются на:
-
- колористические, предназначенные для измерения концентрации вещества в анализируемой газовой среде, просасываемой через индикаторную трубку, по длине изменившего первоначальную окраску слоя индикаторного порошка;
-
- колориметрические, позволяющие судить о массовой концентрации определяемого вещества в анализируемой газовой среде, просасываемой через индикаторную трубку, путем сравнения изменившейся окраски индикаторного порошка с прилагаемой цветной шкалой (или цветным образцом);
-
- экспозиционные, обеспечивающие измерение средневзвешенной за время экспозиции концентрации вещества в анализируемой газовой среде по длине изменившего первоначальную окраску слоя индикаторного порошка без принудительного просасывания анализируемой пробы вследствие естественных процессов переноса.
ТИ являются первичными измерительными преобразователями и представляют собой трубки из оптически прозрачного материала, заполненные сорбентом (индикаторным порошком), изменяющим оптические свойства под действием проникающих внутрь веществ. Трубки герметизируются путем запаивания их концов.
Длина слоя, изменившего окраску, является функцией и мерой содержания определяемого компонента и объема анализируемой газовой пробы (для колористических и колориметрических индикаторных трубок) и времени экспозиции (для экспозиционных индикаторных трубок).

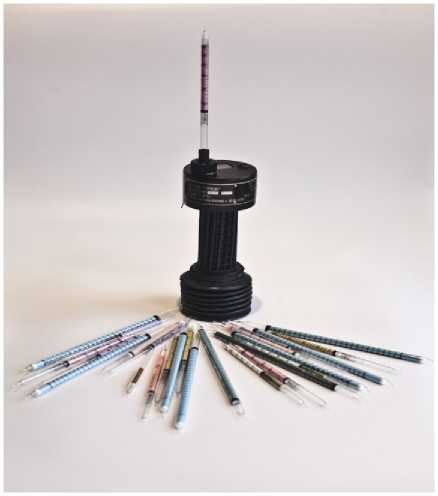

Внешний вид ТИ приведен на рисунке 1.
Рисунок 1 - Внешний вид трубок индикаторных С-2
Программное обеспечение отсутствует.
Метрологические и технически характеристики1 Наименование, диапазоны измерений и сроки службы до списания колористических индикаторных трубок и экспозиционной индикаторной трубки на озон приведены в таблице 1.
Таблица 1
|
№ п/п |
Наименование модификаций ТИ |
ПДК воздуха рабочей зоны*, мг/м3 |
Диапазоны измерений, мг/м3 |
Средний срок сохраняемости ТИ, лет |
|
1 |
Трубки индикаторные на аммиак: С-2-ТИ-ЫНз - 30 С-2-ТИ-ЫНз - 100 С-2-ТИ-ЫНз - 100 - 1 С-2-ТИ-ЫНз - 300 С-2-ТИ-ЫНз - 1000 С-2-ТИ-ЫН3 - 2000 |
20 |
2 - 30 2 - 100 5 - 100 10 - 300 10 - 1000 20 - 2000 |
1 |
|
2 |
Трубка индикаторная на арсин: С-2-ТИ-Арсин |
0,1 |
0,1 - 3,0 |
1 |
|
3 |
Трубка индикаторная на ацетилен: С-2-ТИ-С2Н2 |
- |
200 - 5000 |
1 |
|
4 |
Трубки индикаторные на ацетон: С-2-ТИ-С3Н6О - 10000 С-2-ТИ-СзНбО - 2000 |
200 |
100 - 10000 100 - 2000 |
1 |
|
5 |
Трубки индикаторные на бензин: С-2-ТИ-Бензин - 1200 С-2-ТИ-Бензин - 4000 С-2-ТИ-Бензин - 6000 |
100 |
50 - 1200 50 - 4000 250 - 6000 |
1 |
|
6 |
6.Трубки индикаторные на бензол: С-2-ТИ-С6Н6 - 50 С-2-ТИ-СбНб - 1500 |
15/5 |
5 - 50 5 - 1500 |
1,5 |
|
7 |
Трубки индикаторные на бромистый водород: С-2-ТИ-НВг - 250 С-2-ТИ-НВг - 50 |
2 |
2 - 250 5 - 50 |
1 |
|
8 |
Трубка индикаторная на бутан: С-2-ТИ-Бутан |
300 |
100 - 1000 |
1 |
|
9 |
Трубка индикаторная на бутанол: С-2-ТИ-Бутанол |
10 |
20 - 300 |
1 |
|
10 |
Трубка индикаторная на винилхлорид: С-2-ТИ-С2Н3С1 |
5/1 |
2 - 300 |
1 |
|
11 |
Трубка индикаторная на гексан: С-2-ТИ-Гексан |
300 |
10 - 100 |
1 |
|
12 |
Трубка индикаторная на дизельное топливо: С-2-ТИ-Диз. Топливо |
- |
250 - 6000 |
1 |
|
13 |
Трубка индикаторная на диметиламин: С-2-ТИ-С2Н7N |
1 |
10 - 350 |
1 |
|
14 |
Трубка индикаторная на дихлорэтан: С-2-ТИ-С2Н4С12 |
10 |
100 - 1000 |
1 |
|
П |
родолжение таблицы 1 | |||
|
№ п/п |
Наименование модификаций ТИ |
ПДК воздуха рабочей зоны*, мг/м3 |
Диапазоны измерений, мг/м3 |
Средний срок сохраняемости ТИ, лет |
|
15 |
Трубки индикаторные на диоксид азота: С-2-ТИ-NO2 - 200 С-2-ТИ-NO2 - 40 |
2 |
1 - 200 1 - 40 |
1 |
|
16 |
Трубки индикаторные на диоксид серы: С-2-ТИ-SO2 - 100 С-2-ТИ-SO2 - 2500 |
10 |
5 - 100 10 - 2500 |
1 |
|
17 |
Трубки индикаторные на диоксид углерода: С-2-ТИ-СО2 - 2 С-2-ТИ-СО2 - 5 С-2-ТИ-СО2 - 30 |
- |
(0,03 - 2,0) % (об.) (0,25 - 5,0) % (об.) (0,25 - 30) % (об.) |
1,5 |
|
18 |
Трубка индикаторная на диэтиламин: С-2-ТИ-С4Н11N |
30 |
10 - 350 |
1 |
|
19 |
Трубка индикаторная на изопентан: С-2-ТИ-изо-С5Н12 - 1% об. С-2-ТИ-изо-С5Н12 - 1000 |
30 |
(0,1 - 1,0) % (об.) 10 - 1000 |
1 |
|
20 |
Трубка индикаторная на изобутан: С-2-ТИ-изо-Бутан |
300 |
100 - 1000 |
1 |
|
21 |
Трубка индикаторная на изопропанол: С-2-ТИ-изо-Пропанол |
10 |
20 - 300 |
1 |
|
22 |
Трубка индикаторная на керосин: С-2-ТИ-Керосин |
300(в пересчете на С) |
250 - 4000 |
1 |
|
23 |
Трубка индикаторная на кислород: С-2-ТИ-О2 |
19,23% |
(1,0 - 25,0) % (об.) |
1 |
|
24 |
Трубки индикаторные на ксилол: С-2-ТИ-С8Н10 - 500 С-2-ТИ-С8Н10 - 1500 |
50 |
20 - 500 20 - 1500 |
1 |
|
25 |
Трубка индикаторная на метанол: С-2-ТИ-СН4О |
5 |
50 - 1000 |
1 |
|
26 |
Трубки индикаторные на метилмеркаптан: С-2-ТИ-CH4S - 10 С-2-ТИ-CH4S - 50 |
0,8 |
0,25 - 10 1,0 - 50 |
1 |
|
27 |
Трубка индикаторная на озон: С-2-ТИ-Оз |
0,1 |
0,1 - 15 |
1 |
|
28 |
Трубка индикаторная на озон: С-2-ТИ-д-Оз |
0,1 |
100 - 2000 г-мин/м3 |
1 |
|
29 |
Трубки индикаторные на оксид углерода: С-2-ТИ-СО - 50 С-2-ТИ-СО - 300 С-2-ТИ-СО - 3000 С-2-ТИ-СО - 60000 С-2-ТИ-СО - 0,25 С-2-ТИ-СО - 5 |
20 |
5 - 50 10 - 300 10 - 3000 5000 - 60000 (0,0005 - 0,25) % (об.) (0,25 - 5,0) % (об.) |
1,5 |
|
П |
родолжение таблицы 1 | |||
|
№ п/п |
Наименование модификаций ТИ |
ПДК воздуха рабочей зоны*, мг/м3 |
Диапазоны измерений, мг/м3 |
Средний срок сохраняемости ТИ, лет |
|
30 |
Трубка индикаторная на пропан-бутан: С-2-ТИ-Пропан-бутан |
300 |
100 - 1000 |
1 |
|
31 |
Трубка индикаторная на пропан: С-2-ТИ-Пропан |
300 |
100 - 1000 |
1 |
|
32 |
Трубки индикаторные на сероводород: С-2-ТИ-H2S - 30 С-2-ТИ-H2S - 200 С-2-ТИ-H2S - 200-1 С-2-ТИ-H2S - 1500 С-2-ТИ-H2S - 2000 |
10 |
2 - 30 4 - 200 10 - 200 10 - 1500 10 - 2000 |
1,5 |
|
33 |
Трубки индикаторные на сольвент: С-2-ТИ-Сольвент - 500 С-2-ТИ-Сольвент - 1000 |
100(в пересчете на С) |
20 - 500 100 - 1000 |
1 |
|
34 |
Трубки индикаторные на стирол: С-2-ТИ-С8Н8 - 200 С-2-ТИ-С8Н8 - 3000 |
30/10 |
10 - 200 10 - 3000 |
1 |
|
35 |
Трубки индикаторные на сумму оксидов азота: С-2-ТИ-NOx - 100 С-2-ТИ-NOx - 300 С-2-ТИ-NOx - 30 |
5 (в пересчете на NO2) |
2 - 100 50 - 300 2 - 30 |
1 |
|
36 |
Трубки индикаторные на толуол: С-2-ТИ-С7Н8 - 500 С-2-ТИ-С7Н8 - 2000 |
50 |
25 - 500 25 - 2000 |
1,5 |
|
37 |
Трубка индикаторная на трихлорэтилен: С-2-ТИ-С2НС13 |
10 |
5 - 100 |
1 |
|
38 |
Трубка индикаторная на уайт-спирит: С-2-ТИ-Уайт-спирит |
300(в пересчете на С) |
50 - 4000 |
1 |
|
39 |
Трубки индикаторные на углеводороды нефти (по гексану)**: С-2-ТИ-С6Н14 - 2000 С-2-ТИ-СбН14 - 1500 |
300 |
100 - 2000 100 - 1500 |
1 |
|
40 |
Трубка индикаторная на углерод четыреххлористый: С-2-ТИ-СС14 |
20 |
10 - 200 |
1 |
|
41 |
Трубка индикаторная на уксусную кислоту: С-2-ТИ-С2Н4О2 |
5 |
2 - 250 |
1 |
|
42 |
Трубки индикаторные на фенол С-2-ТИ-Фенол - 3 С-2-ТИ-Фенол - 250 |
0,3 |
0,3 - 3,0 5 - 250 |
1 |
|
43 |
Трубки индикаторные на формальдегид: С-2-ТИ-СН2О - 5 С-2-ТИ-СН2О - 30 |
0,5 |
0,5 - 5,0 1 - 30 |
1 |
|
П |
родолжение таблицы 1 | |||
|
№ п/п |
Наименование модификаций ТИ |
ПДК воздуха рабочей зоны*, мг/м3 |
Диапазоны измерений, мг/м3 |
Средний срок сохраняемости ТИ, лет |
|
44 |
Трубки индикаторные на фосфин: С-2-ТИ-Фосфин - 1 С-2-ТИ-Фосфин - 100 С-2-ТИ-Фосфин - 100-1 С-2-ТИ-Фосфин - 1000 С-2-ТИ-Фосфин - 1 - 1 С-2-ТИ-Фосфин - 5 С-2- ТИ-Фосфин - 20 |
0,1 |
(0,1 - 1,0) млн-1 (10 - 100) млн-1 (1,0 - 100) млн-1 (100 - 1000) млн-1 0,1 - 1,0 0,1 - 5,0 0,1 - 20,0 |
1 |
|
45 |
Трубки индикаторные на фтористый водород: С-2-ТИ-HF - 20 С-2-ТИ-HF - 500 |
0,5/0,1 |
0,5 - 20 2 - 500 |
1 |
|
46 |
Трубка индикаторная на фурфурол: С-2-ТИ-С5Н4О2 - 150 С-2-ТИ-С5Н4О2 - 700 |
10 |
5 - 150 100 - 700 |
1 |
|
47 |
Трубки индикаторные на хлор: С-2-ТИ-С12 - 20 С-2-ТИ-С12 - 200 С-2-ТИ-С12 - 50 |
1 |
0,5 - 20 20 - 200 0,5 -50 |
1 |
|
48 |
Трубка индикаторная на хлорбензол: С-2-ТИ-СбН5С1 |
100/50 |
50 - 200 |
1 |
|
49 |
Трубка индикаторная на хлороформ: С-2-ТИ-СНС13 |
- |
10 - 200 |
1 |
|
50 |
Трубки индикаторные на хлористый водород: С-2-ТИ-НС1 - 50 С-2-ТИ-НС1 - 150 |
5 |
2 - 50 50 - 150 |
1 |
|
51 |
Трубки индикаторные на цианистый водород: С-2-ТИ-HCN - 2 С-2-ТИ-HCN - 10 |
0,3 |
0,1 - 2,0 0,2 - 10 |
1 |
|
52 |
Трубка индикаторная на этанол: С-2-ТИ-С2Н6О |
1000 |
200 - 5000 |
1 |
|
53 |
Трубки индикаторные на этилмеркаптан: С-2-ТИ-C2H6S - 10 С-2-ТИ-C2H6S - 50 |
0,8 |
0,25 - 10,0 1,0 - 50 |
1 |
|
54 |
Трубка индикаторная на диэтиловый эфир: С-2-ТИ-(С2Н5)2О |
300 |
2000 - 60000 |
1 |
|
Примечания: 1 Буквой «д» отмечена экспозиционная (дозиметрическая) трубка (поз. 28) 2 Допускается, по требованию заказчика, наносить на трубку одну или две шкалы с диапазонами измерений, перечисленными в данной таблице.
| ||||
-
2 Пределы допускаемой основной относительной погрешности колористических индикаторных трубок и экспозиционной трубки на озон: ±25 %.
-
3 Значения массовой концентрации определяемых веществ, вызывающие появление индикационного эффекта, соответствующего прилагаемой цветной шкале (цветному образцу), и пределы допускаемой абсолютной погрешности срабатывания для колориметрических индикаторных трубок приведены в таблице 2. 1 2
аблица 2
№
Наименование модификаций
ПДК
Массовая концентрация
Пределы допускаемой
п/п
ТИ
воздуха
определяемого вещества,
основной абсолютной
рабочей
вызывающая
погрешности
зоны,
индикационный эффект,
срабатывания, мг/м3
мг/м3
мг/м3
1
Трубка индикаторная на
0,2
±0,1
акролеин:
0,2
1,0
±0,5
С-2-ТИ-п-Акролеин
2,0
±1,0
2
Трубка индикаторная
на
0,05
±0,025
гидразин:
0,1
0,1
±0,05
С-2-ТИ-п-Гидразин
0,4
±0,20
4,0
±2,0
3
Трубка индикаторная
на
-
5,0
±2,5
децилин: С-2-ТИ-п-децилин
4
Трубка индикаторная
на
-
0,1
±0,05
нитроглицерин:
0,5
±0,25
С-2-ТИ-п-нитроглицерин
1,0
±0,5
5
Трубка индикаторная
на
5
5,0
±2,5
аэрозоли масла:
25
±12,5
С-2-ТИ-п-АМ
50
±25
6
Трубка индикаторная
на
0,01/
0,003 - 0,005
±0,0015
пары ртути:
0,005
0,006 - 0,01
±0,005
С-2-ТИ-п-Нд
0,06 - 0,1
±0,05
7
Трубка индикаторная
на
0,3
±0,15
хлорциана:
0,5
±0,25
С-2-ТИ-n-CNa
1,0
±0,5
3,0
±1,5
8
Трубка индикаторная на хлорофос:
С-2-ТИ-п- хлорофос
-
0,5
±0,25
9
Трубка индикаторная на карбофос:
С-2-ТИ-п- карбофос
-
0,5
±0,25
6 Предел допускаемой дополнительной суммарной погрешности от влияния допускаемой абсолютной
неизмеряемых компонентов в долях от предела основной погрешности срабатывания для колориметрических индикаторных трубок не более 1,5.
-
7 Пределы допускаемого времени просасывания номинального объема газовой среды, равного 100 см3 4 5, составляют от 5 до 210 с.
-
8 Габаритные размеры ТИ находятся в пределах:
- длина от 100 до 210 мм (с предельными отклонениями ±10 мм);
- наружный диаметр от 3,7 до 8,0 мм (с предельными отклонениями ±0,25 мм).
-
9 Масса 10 штук ТИ находится в пределах от 20 до 180 г.
-
10 Условия эксплуатации:
10.1 Нормальные условия эксплуатации индикаторных трубок: - температура окружающей среды (20 ±5) оС;
- относительная влажность (55 ±25) %;
- изменение содержания определяемых веществ -колористических и экспозиционной индикаторных трубок;
- изменение содержания определяемых веществ -индикационный эффект, соответствующий прилагаемой колориметрических индикаторных трубок;
в пределах диапазонов измерений
в пределах значений, вызывающих шкале (цветному образцу), для
- номинальное значение объема пробы газовой среды в соответствии с маркировкой, нанесенной на ТИ, относительное отклонение объема пробы не более ±5 %.
10.2 Рабочие условия эксплуатации индикаторных трубок:
- температура окружающей среды (25 ±10) оС;
- относительная влажность (60 ±30) %;
- изменение содержания определяемых веществ -колористических и экспозиционной индикаторных трубок;
- изменение содержания определяемых веществ -индикационный эффект, соответствующий прилагаемой колориметрических индикаторных трубок;
в пределах диапазонов измерений
в пределах значений, вызывающих шкале (цветному образцу), для
- номинальное значение объема пробы газовой среды в соответствии с маркировкой, нанесенной на ТИ, относительное отклонение объема пробы не более ±5 %;
- максимальное допускаемое содержание неопределяемых компонентов - не более значений, приведенных в таблице 3 паспорта РЮАЖ. 415522.505 ПС.
Знак утверждения типананосится на титульный лист паспорта РЮАЖ.415522.505 ПС и на этикетку на коробке с ТИ.
25 шт.;
1 шт.;
1 экз.;
1 экз.
В комплект поставки одной партии ИТ входят:
- трубки индикаторные
- коробка
- паспорт
- методика поверки
Примечания:
1
25 шт.
2
3
Допускается по согласованию с заказчиком поставлять ТИ в количестве меньшем
Сведения о методиках (методах) измеренийМетодика измерений приведена в документе «Трубки индикаторные С-2. Паспорт. РЮАЖ.415522.505 ПС».
Нормативные и технические документы, устанавливающие требования к трубкам индикаторным С-2ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»;
ГОСТ Р 51712-2001 «Трубки индикаторные. Общие технические условия»;
ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны»;
Технические условия РЮАЖ.415522.505 ТУ.
ИзготовительАкционерное общество «Научно-производственная фирма «СЕРВЭК» (АО «НПФ «СЕРВЭК»)
ИНН 7826033193
Адрес: 190020, г. Санкт-Петербург, ул. Бумажная, д. 17, лит. А, помещ. 346 Телефон/факс: (812) 786-54-86
Web-сайт: www.servek.spb.ru
E-mail: info@servek.spb.ru, servek_spb@mail.ru
Испытательный центрГосударственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № 30001-10.
Средний срок сохраняемости колориметрических трубок, приведенных в таблице 2, не менее 1 года.
Предел допускаемой дополнительной суммарной погрешности от влияния неизмеряемых компонентов в долях от предела основной допускаемой относительной погрешности для колористических и экспозиционной индикаторных трубок не более 1,5.
Количество коробок в партии определяется объемом заказа ТИ.
Допускается поставлять вместо паспорта свидетельство о поверке принятой партии трубок, оформленное в установленном порядке.
В комплект поставки трубок индикаторных С-2 может входить (по согласованию с заказчиком) пробоотборное устройство для отбора и охлаждения анализируемого воздуха при контроле промышленных выбросов.
