№2692 от 10.12.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 737408
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 2692 от 10.12.2025
—v—
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
10 декабря 2025 г. уо 2692
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу, на средства измерений, изготовленные с 4 апреля 2025 г.
-
4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
о за собой.
-
5. Контроль за испоЛнедийМк настоя.щсг.о .приказа. оставлЯ
хранится в системе электронного документооборота
Федерального агентства по техническому
регулированию и метрологии
Заместитель руководителя
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Е.Р. Лазаренко
Сертификат: 7B1801563EA497F787EAF40A918A8D6F
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 19.05.2025 до 12.08.2026
ч____________________________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «___» декабря 2025 г. № 2692
Сведения
об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Виброанализаторы |
«ПРОТОН- СПП» |
73698-18 |
МП 204/3-532024 |
АСКТ.400.000.0 00 МП (для средств измерений, изготовленных до 04.04.2025) |
МП-204/3-53-2024 с изменением № 1 для средств измерений, изготовленных с 04.04.2025, в дополнение к АСКТ.400.000.000 МП (для средств измерений, изготовленных до 04.04.2025) |
Общество с ограниченной ответственностью «Балтех» (ООО «Балтех»), г. Санкт-Петербург |
ФБУ «НИЦ ПМ -Ростест», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 10 » декабря 2025 Г. № 2692
Лист № 1 Регистрационный № 73698-18 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Виброанализаторы «ПРОТОН-СПП» Назначение средства измеренийВиброанализаторы «ПРОТОН-СПП» (далее виброанализатор) предназначены
для измерения среднеквадратических значений (СКЗ) виброускорения и виброскорости.
Описание средства измеренийПринцип действия виброанализатора основан на преобразовании вибрации контролируемого агрегата в электрический сигнал, пропорциональный виброускорению, и дальнейшей его обработке.
Виброанализатор состоит из измерительного блока и первичных преобразователей. В измерительном блоке осуществляется формирование аналоговых сигналов, поступающих от первичных преобразователей, однократное интегрирование, преобразование сигналов в цифровую форму и передача данных на компьютер. Измерительный блок имеет два канала: канал измерения характеристик вибрации и канал определения частоты вращения. Канал измерения характеристик вибрации предназначен для работы с преобразователями пьезоэлектрическими виброизмерительными ДН-4-М1 (регистрационный № 35011-07) (модификации ДН-4-М1 и ДН-4-М1В5), вибропреобразователями АР1040-01 (регистрационный № 63426-16) и акселерометрами ASM221A10 (регистрационный № 88132-23) (исполнения ASM 12XAXXY, ASM 22ХАХХY , где Х - расположение разъема (1 - сверху, 2 - сбоку); ХХ - коэффициент преобразования, мВ/g (пКл/g); Y- конструктивное исполнение (Z - встроенный кабель, G - изолированное основание, TE - встроенная технология опроса TEDS), Y - может отсутствовать) (далее вибропреобразователи). Вибропреобразователи представляют собой пьезоэлектрические акселерометры инерционного типа, использующие прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь.
К каналу определения частоты вращения могут подключаться тахометрические датчики моделей ДО (оптический), ДВТ (вихретоковый), ВБИ-М12-39У-2121-Л (вихретоковый) или ДМ (магнитный).
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на этикетку с производственными данными методом печати, расположенную на передней панели корпуса измерительного блока. Нанесение знака поверки на средство измерений не предусмотрено.

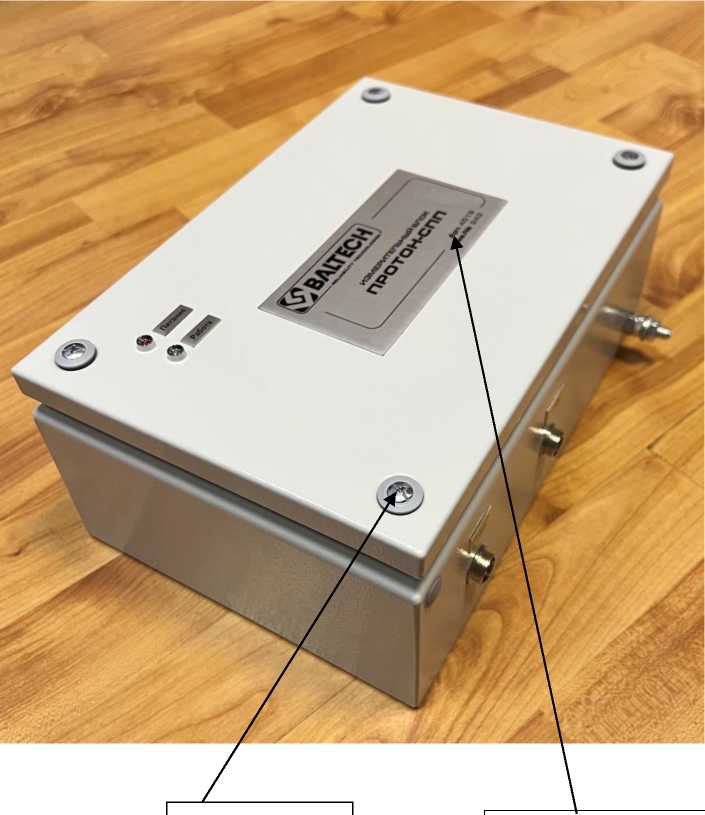

Общий вид измерительного блока виброанализаторов «ПРОТОН-СПП», место нанесения заводского номера и место опломбирования представлены на рисунке 1.
Место опломбирован
Место нанесения заводского номера
Рисунок 1 - Общий вид измерительного блока виброанализаторов «ПРОТОН-СПП»
Программное обеспечениеПрограммное обеспечение (ПО) служит для обработки, визуализации и архивации информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с виброанализатором.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой виброанализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
АРМ оператора «ПРОТОН-СПП» |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.0 |
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений СКЗ виброускорения, м/с2 |
от 0,05 до 100 |
|
Диапазон измерений СКЗ виброскорости, мм/с |
от 0,05 до 50 |
|
Диапазон рабочих частот, Гц |
от 20 до 10000 |
|
Пределы допускаемой основной относительной погрешности в поддиапазонах измерений, %:
|
±10 |
|
- св. 0,1 до 100 м/с2 |
±4 |
|
±10 |
|
- св. 0,1 до 50 мм/с |
±4 |
|
Пределы допускаемой основной относительной погрешности измерения виброускорения и виброскорости в поддиапазонах рабочих частот, %: - от 20 до 24 Гц включ. и св. 8000 до 10000 Гц |
±10 |
|
-св. 24 до 8000 Гц включ. |
±5 |
|
Границы допускаемой основной относительной погрешности измерения виброускорения и виброскорости в рабочих диапазонах частот при доверительной вероятности 0,95, % в поддиапазонах измерений:
|
±17 |
|
- св. 0,1 до 100 м/с2 |
±10 |
|
±17 |
|
- св. 0,1 до 50 мм/с |
±10 |
|
Пределы допускаемой дополнительной относительной погрешности измерения виброускорения и виброскорости, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, %/10°С |
±2 |
|
Нормальные условия измерений: температура окружающей среды, °С |
от +15 до +35 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: температура окружающей среды, °С |
от +5 до +45 |
|
Параметры электрического питания: -напряжение переменного тока, В - частота переменного тока, Гц |
от 120 до 240 50±0,5 |
|
Потребляемая мощность, В^А, не более |
80 |
|
Габаритные размеры измерительного блока (длина х ширина х высота), мм, не более |
300 х 130 х 200 |
|
Масса измерительного блока, кг, не более |
5,0 |
наносится на титульном листе руководства по эксплуатации методом наклейки или печати.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Виброанализатор в составе:
|
«ПРОТОН-СПП» ДН-4 -М1/ ДН-4 -М1В5/АР 1040-01/ ASM221A10 |
1 шт. |
|
Программное обеспечение |
АРМ оператора «ПРОТОН-СПП» |
1 шт. |
|
Паспорт и Руководство по эксплуатации |
1 экз. | |
|
ЗИП | ||
|
Светоотражающая пленка |
По согласованию с заказчиком | |
|
Кабель интерфейсный |
1 шт. | |
|
Преобразователь |
USB-2-CAN mini |
1 шт. в соответствии с заказом |
|
Упаковка |
1 шт. | |
|
Тахометрический датчик |
ДО-02/ДМ/ДВТ/ ВБИ-М12-39У-2121-Л |
По согласованию с заказчиком |
*количество и модель по согласованию с заказчиком
Сведения о методиках (методах) измеренийприведены в документе «Паспорт и руководство по эксплуатации «Виброанализатор «ПРОТОН-СПП» разделы 6 «Устройство и работа прибора» и 7 «Эксплуатация блока измерительного».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Технические условия ТУ 26.51.66-041-53292586-2024 «Виброанализатор «ПРОТОН-СПП»
ИзготовительОбщество с ограниченной ответственностью «Балтех»
(ООО «Балтех»)
ИНН 7804145619
Адрес: 194044, г. Санкт-Петербург, ул. Чугунная, д. 20, литер З, пом. №2П, №229 Тел./факс +7 (812) 335-00-85
e-mail: info@baltech.ru
Испытательный центрФедеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, пр-кт Нахимовский, д. 31
Адрес осуществления деятельности: г. Москва, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77 / 437-56-66
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13
