№1411 от 06.07.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 33688
О переоформлении свидетельства об утверждении типа средства измерений № 66551 "Термопреобразователи универсальные ТПУ 0304"
и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1411 от 06.07.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ6 июля 2018 г.
№ 1411
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 66551 «Термопреобразователи универсальные ТПУ 0304» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО НПП «ЭЛЕМЕР» от 19 марта 2018 г. № э-657/18 и от 29 марта 2018 г. № Э-648-18приказываю:
-
1. Внести изменения в описание типа на термопреобразователи универсальные ТПУ 0304, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 50519-17, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить в качестве документа на поверку МП 207.1-009-2017 «Термопреобразователи универсальные ТПУ 0304. Методика поверки» с изменением № 1 и распространить действие документа на термопреобразователи универсальные ТПУ 0304, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 66551 «Термопреобразователи универсальные ТПУ 0304», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 50519-14, в связи с заменой документа на поверку.
-
4. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
(---------------------------------
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
сертификат: OOE1036ECDCO11E78ODAEOO71B1B53CD41
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
к_____—______Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «06» июля 2018 г. № 1411
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи универсальные ТПУ 0304
Назначение средства измеренийТермопреобразователи универсальные ТПУ 0304 (далее - термопреобразователи) предназначены для измерений и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный токовый выходной сигнал и или цифровой сигнал HART-протокола, или цифровой сигнал интерфейса RS-485 с протоколом обмена MODBUS RTU.
Описание средства измеренийПринцип действия термопреобразователей заключается в преобразовании температуры в электрическое сопротивление (для первичных преобразователей температуры термопреобразователей сопротивления) или в термоэлектродвижущую силу (для первичных преобразователей температуры термоэлектрических) и последующем преобразовании сигнала от первичного преобразователя (в зависимости от конструктивного исполнения): в унифицированный сигнал постоянного тока от 4 до 20 мА, в унифицированный сигнал постоянного тока от 4 до 20 мА, совмещенный с цифровым выходным сигналом HART-протокола, в цифровой сигнал интерфейса RS-485 с протоколом обмена MODBUS RTU.
Термопреобразователи выпускаются в четырех модификациях - ТПУ 0304/М1, ТПУ 0304/М1-Н, ТПУ 0304/М2-Н, ТПУ 0304/М3-МВ, различающихся по типу выходного сигнала и по конструктивному исполнению.
В состав термопреобразователей входят:
-
- первичные преобразователи температуры;
-
- измерительные преобразователи (ИП): ИП 0304/М1 (для ТПУ 0304/М1), ИП 0304/М1-Н (для ТПУ 0304/М1-Н), ИП 0304/М2-Н (для ТПУ 0304/М2-Н);
-
- измерительные преобразователи ИП 0304/М3-МВ/П, ИП 0304/М3-МВ/ХА или электронный блок ИП 0304/М3-МВ (для ТПУ 0304/М3-МВ);
-
- светодиодный (СД) или жидкокристаллический (ЖК) модули индикации (ТПУ 0304/М2-Н).
В качестве первичных преобразователей (ПП) температуры используются термопреобразователи сопротивления (ТС) по ГОСТ 6651-2009 или термоэлектрические преобразователи (ТП) по ГОСТ 6616-94.
ИП выполнен в виде единого конструктивного узла, который устанавливается в головку термопреобразователя.
ИП и электронный блок являются микропроцессорными устройствами.
Термопреобразователи имеют исполнения:
-
- общепромышленное;
-
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» с добавлением в шифре индекса «Ех»;
-
- взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» с добавлением в шифре индекса «Ехd»;
-
- повышенной надежности для эксплуатации на объектах атомных станций (АС) с добавлением в шифре индекса «А»;
-
- морское с добавлением в их шифре индекса «ОМ».
Фотографии общего вида термопреобразователей представлены на рисунках 1, 2, 3, 4. Схема пломбировки от несанкционированного доступа представлена на рисунке 5.
ТПУ 0304/М1, ТПУ 0304/М1-Н,
ТПУ 0304/М3-МВ ТПУ 0304/М1-Н ТПУ 0304/М3-МВ
ТПУ 0304/М2-Н
ТПУ 0304/М1-Н с ТС-МГ/1

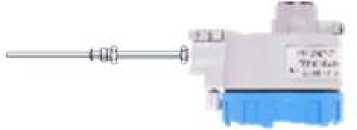

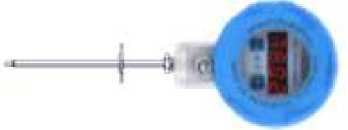

Рисунок 1 - Общий вид термопреобразователей универсальных ТПУ 0304
ТП-2088/1БГ, ТП-0195/3БГ
ТП-2088/1-1БГ
ТП-2088/2БГ, ТП-2088/4БГ
ТП-2088/3БГ, ТП-2088/8БГ
ТП-2088/5БГ
ТП-2088/10БГ (ТП-2187/4), ТП-0195/1БГ
ТП-0195/2БГ, ТП-0395/2БГ
ТП-0395/1БГ
ТП-2388/1БГ ТП-2388/2БГ
Рисунок 2 - Общий вид первичных преобразователей ТП
ТС-1088/1БГ
ТС-1088/2БГ
ТС-1088/2-1БГ, ТС-1088/2-2БГ
ТС-1088/2-3БГ
ТС-1088/7БГ
ТС-1088/3БГ, ТС-1088/6БГ
ТС-1288/10БГ
ТС-1088/8БГ (ТС-1187/4БГ)
ТС-1088/9-3БГ- с приваренным штуцером
ТС-1088/9БГ
Кронштейн КРП
ТС-1288/13БГ
Кронштейн КРМ
ТС-1288/13-1БГ
ТС-1388/5, ТС-1388/5БГ
ТС-1388/1, ТС-1388/1БГ
ТС-1388/11БГ
ТС-1288/1БГ
ТС-1388/1-2БГ
ТС-1388/15БГ
АГ-11
НГ-01
АГ-07-1
Рисунок 3 - Общий вид первичных преобразователей ТС
АГ-10, НГ-10
ТПУ 0304/М1, ТПУ 0304/М1-Н, ТПУ 0304/М3-МВ
АГ-14, НГ-14
BP-12
ТПУ 0304/М3-МВ
ТПУ 0304/М1, ТПУ 0304/М1-Н,
ТПУ 0304/М2-Н
ТПУ 0304/М3-МВ

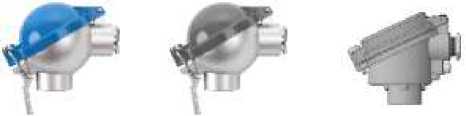

Рисунок 4 - Общий вид конструктивных исполнений головок термопреобразователей

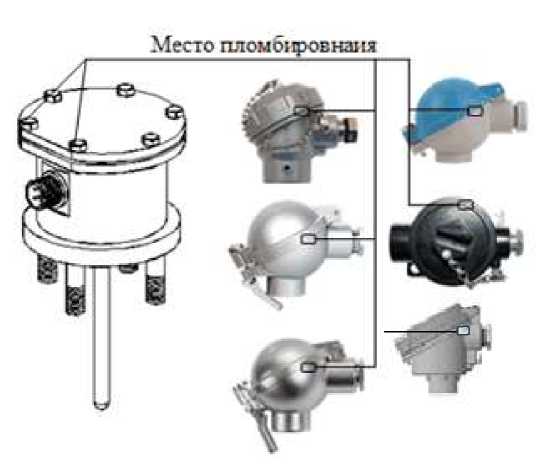

Рисунок 5 - Схема пломбировки от несанкционированного доступа
В термопреобразователях предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль термопреобразователей метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Для взаимодействия термопреобразователей с компьютером используется внешнее программное обеспечение (ПО), которое не оказывает влияния на метрологические характеристики термопреобразователей. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации термопреобразователей. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии термопреобразователей и возникающих в процессе его работы ошибках и способах их устранения.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
ТПУ 0304/М1 |
ТПУ 0304/М1-Н ТПУ 0304/М2-Н |
ТПУ 0304/М3-МВ | |
|
Идентификационное наименование ПО |
Настройка приборов серии ИПМ 0399/М0, ИП 0304, НКГЖ.00131.001-01 |
HARTconfig, НКГЖ.00131.001-02 |
MODBUSconfig, НКГЖ.00133.001-02 REG_0304_V0.0.4 POLZ_0304_V0.0.4 |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0.3 |
не ниже 11.0 |
не ниже 1.023 |
|
Цифровой идентификатор ПО |
отсутствует | ||
Таблица 2 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
ТПУ 0304/М1 |
ТПУ 0304/М1-Н |
ТПУ 0304/М2-Н |
ТПУ 0304/М3-МВ | |
|
Идентификационное наименование ПО |
МСИС PIC16 LF876_V2.30_ 22.5mA.hex |
1Р0304М1Н_ v12.hex |
1Р0304М2Н_ ver12.hex |
0304_C8051_F304 _v.0.0.2 |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.3 |
не ниже 12 |
не ниже 12 |
не ниже 0.0.2 |
|
Цифровой идентификатор ПО |
отсутствует | |||
Таблица 3 - Метрологические характеристики термопреобразователей при длине монтажной части L >320 мм и фиксированном диапазоне измерений
|
Диапазон измерений температуры, °С |
Пределы допускаемой основной приведенной погрешности, , % (от диапазона измерений), для индекса заказа |
Тип НСХ первичного преобразователя | |
|
А |
Б | ||
|
от -50 до +200 |
±0,15 |
±0,25 |
100М |
|
от -50 до +500 |
±0,15 |
±0,25 |
100П |
|
от -196 до +150 |
±0,15 |
±0,25 |
Pt100 |
|
от -196 до +600 |
±0,15 |
±0,25 |
Pt100 |
|
от -50 до +600 |
±0,15 |
±0,25 |
Pt100 |
|
от -50 до +200 |
±0,15 |
±0,25 |
Pt100 |
|
от -60 до +200 |
±0,15 |
±0,25 |
Pt100 |
|
от -60 до +600 |
±0,15 |
±0,25 |
Pt100 |
|
от -50 до +750 |
±0,2 |
±0,4 |
J |
|
от -50 до +600 |
±0,2 |
±0,4 |
L |
|
от -50 до +1300 |
±0,15 |
±0,5 |
К |
|
от -60 до +1300 |
±0,15 |
±0,5 [±0,3](*) |
К |
|
от 0 до +1700 |
±0,2 |
±0,4 |
S |
|
от +300 до +1800 |
±0,25 |
±0,5 |
В |
|
от -50 до +1300 |
±0,25 |
±0,3 |
N |
г, = ±(т кт -loo+aOTS). (Т В Т Н ) где Гз - предел допускаемой основной приведенной погрешности, %; К - нормирующий коэффициент, имеющий размерность в °С, значения которого приведены в таблицах 5, 6; ТН, ТВ - нижний и верхний пределы измерений температуры, °С; 0,075 - аддитивная составляющая основной приведенной погрешности, %. | |||
Таблица 4 - Метрологические характеристики термопреобразователей при длине монтажной части L>10 мм и фиксированном диапазоне измерений, тип первичного преобразователя - Pt100
|
Диапазон измерений температуры, °С |
Пределы допускаемой основной приведенной погрешности, у2, % (от диапазона измерений), для индекса заказа | |
|
А |
Б | |
|
от -100 до +100 |
±0,15 |
±0,25 |
|
от -100 до +150 |
±0,15 |
±0,25 |
|
от -50 до +50 |
±0,15 |
±0,25 |
|
от -50 до +100 |
±0,15 |
±0,25 |
|
от -50 до +150 |
±0,15 |
±0,25 |
|
от -50 до +200 |
±0,15 |
±0,25 |
|
от 0 до +100 |
±0,15 |
±0,25 |
|
от 0 до +150 |
±0,15 |
±0,25 |
|
от 0 до +300 |
±0,15 |
±0,25 |
Таблица 5 - Метрологические характеристики термопреобразователей с индексом заказа «А» с учетом перенастройки диапазонов измерений
|
Диапазон |
Длин |
а монтажной ча |
сти, мм |
Тип НСХ | |||||
|
измерений |
60 |
80 |
100 |
120 |
160 |
200 |
250 |
>320 |
первичного |
|
температуры, °С |
Значения но |
рмирую |
щего ко |
эффициента К |
преобразователя | ||||
|
от -50 до +100 |
— |
0,6 |
0,4 |
0,3 |
0,25 |
0,25 |
0,25 |
0,25 |
1 ПЛАТ |
|
от -50 до +200 |
— |
1,0 |
0,6 |
0,4 |
0,3 |
0,25 |
0,25 |
0,25 |
100М |
|
от -50 до +100 |
— |
0,5 |
0,4 |
0,25 |
0,2 |
0,2 |
0,2 |
0,2 | |
|
от -50 до +200 |
— |
0,8 |
0,6 |
0,4 |
0,25 |
0,2 |
0,2 |
0,2 |
1 Л Л ГТ |
|
от -50 до +350 |
— |
— |
0,8 |
0,6 |
0,4 |
0,3 |
0,3 |
0,3 |
100П |
|
от -50 до +500 |
— |
— |
— |
— |
0,6 |
0,5 |
0,5 |
0,5 | |
|
от -60 до +200 |
0,6 |
0,4 |
0,25 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 | |
|
от -60 до +350 |
— |
— |
0,8 |
0,6 |
0,4 |
0,3 |
0,3 |
0,3 |
Т>+1 Л Л |
|
от -196 до +200 |
— |
— |
— |
— |
0,7 |
0,6 |
0,6 |
0,6 |
Pt100 |
|
от -196 до +600 |
— |
— |
— |
— |
— |
0,6 |
0,6 |
0,6 | |
|
от -50 до +600 |
— |
— |
— |
— |
1,0 |
0,8 |
0,8 |
0,8 |
т |
|
от -50 до +750 |
— |
— |
— |
— |
— |
— |
1,3 |
1,1 |
J |
|
от -50 до +600 |
— |
— |
— |
— |
1,2 |
1,0 |
1,0 |
1,0 |
L |
|
от -60 до +600 |
— |
— |
— |
— |
1,2 |
1,0 |
1,0 |
1,0 | |
|
от -60 до +1300 |
— |
— |
— |
— |
— |
— |
2,2 |
1,5 |
K |
|
от 0 до +1700 |
— |
— |
— |
— |
— |
— |
3,0 |
2,5 |
S |
|
от +300 до +1800 |
— |
— |
— |
— |
— |
— |
3,5 |
3,0 |
B |
|
от -50 до +1300 |
— |
— |
— |
— |
— |
— |
2,2 |
1,5 |
N |
Таблица 6 - Метрологические характеристики термопреобразователей с индексом заказа «Б» с учетом перенастройки диапазонов измерений
|
Диапазон измерений температуры, °С |
Длина монтажной части, мм |
Тип НСХ первичного преобразователя | |||||||
|
60 |
80 |
100 |
120 |
160 |
200 |
250 |
>320 | ||
|
Значения нормирующего коэффициента К | |||||||||
|
от -50 до +100 |
— |
1,2 |
0,8 |
0,6 |
0,5 |
0,5 |
0,5 |
0,5 |
100М |
|
от -50 до +200 |
— |
2,0 |
1,2 |
0,8 |
0,6 |
0,5 |
0,5 |
0,5 | |
|
от -50 до +100 |
— |
1,0 |
0,8 |
0,5 |
0,4 |
0,4 |
0,4 |
0,4 |
100П |
|
от -50 до +200 |
— |
1,6 |
1,2 |
0,8 |
0,5 |
0,4 |
0,4 |
0,4 | |
|
от -50 до +350 |
— |
— |
1,4 |
1,0 |
0,8 |
0,8 |
0,8 |
0,8 | |
|
от -50 до +500 |
— |
— |
— |
— |
1,2 |
1,0 |
1,0 |
1,0 | |
|
от -60 до +200 |
1,2 |
0,8 |
0,5 |
0,4 |
0,4 |
0,4 |
0,4 |
0,4 |
Pt100 |
|
от -60 до +350 |
— |
— |
1,4 |
1,0 |
0,8 |
0,8 |
0,8 |
0,8 | |
|
от -196 до +200 |
— |
— |
— |
— |
1,4 |
1,3 |
1,3 |
1,3 | |
|
от -196 до +600 |
— |
— |
— |
— |
— |
1,3 |
1,3 |
1,3 | |
|
от -50 до +600 |
— |
— |
— |
— |
2,5 |
2,2 |
2,2 |
2,2 |
J |
|
от -50 до +750 |
— |
— |
— |
— |
— |
— |
3,5 |
3,0 | |
|
от -50 до +600 |
— |
— |
— |
— |
2,5 |
2,2 |
2,2 |
2,2 |
L |
|
от -60 до +600 |
— |
— |
— |
— |
2,5 |
2,2 |
2,2 |
2,2 |
K |
|
от -60 до +1300 |
— |
— |
— |
— |
— |
— |
4,0 |
3,5 | |
|
от 0 до +1700 |
— |
— |
— |
— |
— |
— |
6,5 |
6,0 |
S |
|
от +300 до +1800 |
— |
— |
— |
— |
— |
— |
7,5 |
6,5 |
B |
|
от -50 до +1300 |
— |
— |
— |
— |
— |
— |
4,3 |
3,3 |
N |
Примечание к таблицам 5 и 6. Допускается перенастраивать термопреобразователи на любой интервал внутри диапазона измерений с учетом минимального интервала измерений. Для термопреобразователей с ТС минимальный интервал измерений равен 30 °С, для термопреобразователей с ТП - равен 300 °С.
Таблица 7 - Метрологические характеристики термопреобразователей
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры свободных концов ТП
|
±0,5 Yi; ±0,5 y 2; ±0,5 Y з ±1 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С изменения температуры, %: |
±0,5Y1, ±0,5 Y2 , ±0,5 Y3 |
|
Выходные сигналы:
|
от 4 до 20 от 4 до 20 совмещенный с цифровым выходным сигналом HART- протокола; RS-485 с протоколом обмена MODBUS RTU |
|
Нормальные условия измерений:
|
от +20 до +25 от 30 до 80 от 84 до 106,7 |
Таблица 8 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение постоянного тока, В |
24; 36 |
|
Потребляемая мощность, Вт, не более
|
0,8 (при напряжении 36 В) 0,6 (при напряжении 24 В); 2,4 (при напряжении 24 В) |
|
Длина монтажной части термопреобразователей, мм |
от 10 до 25000 |
|
Масса термопреобразователя, кг, не более |
от 0,3 до 4,5 (в зависимости от исполнения) |
|
Условия эксплуатации:
|
от -10 до +50; от -10 до +70; от -25 до +70; от -50 до +70; от -55 до +70; от -25 до +80; от -60 до +70; 95 от 84 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
50000; 160000 (для ТПУ 0304А/М1, ТПУ 0304А/М1-Н, ТПУ 0304А/М2-Н, ТПУ 0304А/М3-МВ, ТПУ 0304AExd/M1, ТПУ 0304 AExd /М1-Н, ТПУ 0304 AExd /М2-Н, ТПУ 0304 AExd /М3-МВ, ТПУ 0304А/М1 ОМ, ТПУ 0304А/М1-Н ОМ, ТПУ 0304А/М2-Н ОМ, ТПУ 0304А/М3-МВ ОМ) |
|
Средний срок службы, лет, не менее |
15; 20 (для ТПУ 0304А/М1, ТПУ 0304А/М1-Н, ТПУ 0304А/М2-Н, ТПУ 0304А/М3-МВ, ТПУ 0304AExd/М1, ТПУ 0304 AExd /М1-Н, ТПУ 0304 AExd /М2-Н, ТПУ 0304 AExd /М3-МВ, ТПУ 0304Л/М1 ОМ, ТПУ 0304A/М1-Н ОМ, ТПУ 0304A/М2-Н ОМ, ТПУ 0304A/М3-МB ОМ) |
|
Маркировка взрывозащиты:
ТПУ 0304Exd/M2-H, ТПУ 0304Exd/M3-MB |
0ExianCI6 Х 1ExdnCT6 Х |
наносится на табличку, прикрепленную к корпусу термопреобразователей, термотрансферным способом и (или) на руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измеренийТаблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Термопреобразователь универсальный ТПУ 0304/М |
НКГЖ.411611.00Х |
1 шт. |
|
Комплект программного обеспечения: Настройка приборов серии ИПМ 0399/М0, ИП 0304 |
НКГЖ.00135.001-01 |
1 компл. |
|
HARTconfig |
НКГЖ.00131.001-02 |
1 компл. |
|
MODBUSconfig |
НКГЖ.00133.001-02 |
1 компл. |
Продолжение таблицы 9
|
1 |
2 |
3 |
|
Комплект запасных частей: |
НКГЖ.411963.001 | |
|
Преобразователи измерительные | ||
|
ИП 0304/М1 |
НКГЖ.405591.001 |
1 компл. |
|
ИП 0304/М1-Н |
НКГЖ.405591.001-05 |
1 компл. |
|
ИП 0304/М2-Н |
НКГЖ.405591.020 |
1 компл. |
|
ИП 0304/М3-МВ/П, ИП-0304-МВ/ХА |
НКГЖ.405591.021 |
1 компл. |
|
Руководство по эксплуатации |
НКГЖ.411611.00 РЭ |
1 экз. |
|
Паспорт ТПУ-0304/М |
НКГЖ.411611.00 ПС |
1 экз. |
|
Методика поверки |
МП 207.1-009-2017 |
1 экз. |
наносится на табличку, прикрепленную к корпусу термопреобразователей, термотрансферным способом и (или) на руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измеренийТаблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь универсальный ТПУ 0304/М |
НКГЖ.411611.00Х |
1 шт. |
|
Комплект программного обеспечения: Настройка приборов серии ИПМ 0399/М0, ИП 0304 |
НКГЖ.00135.001-01 |
1 компл. |
|
HARTconfig |
НКГЖ.00131.001-02 |
1 компл. |
|
MODBUSconfig |
НКГЖ.00133.001-02 |
1 компл. |
|
Комплект запасных частей: |
НКГЖ.411963.001 | |
|
Преобразователи измерительные ИП 0304/М1 |
НКГЖ.405591.001 |
1 компл. |
|
ИП 0304/М1-Н |
НКГЖ.405591.001-05 |
1 компл. |
|
ИП 0304/М2-Н |
НКГЖ.405591.020 |
1 компл. |
|
ИП 0304/М3-МВ/П, ИП-0304-МВ/ХА |
НКГЖ.405591.021 |
1 компл. |
|
Руководство по эксплуатации |
НКГЖ.411611.00 РЭ |
1 экз. |
|
Паспорт ТПУ-0304/М |
НКГЖ.411611.00 ПС |
1 экз. |
|
Методика поверки |
МП 207.1-009-2017 |
1 экз. |
осуществляется по документу МП 207.1-009-2017 «Термопреобразователи универсальные
ТПУ 0304. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 17.03.2017 г. Основные средства поверки:
Рабочий эталон 2, 3-го разрядов по ГОСТ 8.558-2009 - термометр сопротивления платиновый вибропрочный эталонный ПТСВ (Регистрационный № 57690-14);
Рабочий эталон 1, 2, 3-го разрядов по ГОСТ 8.558-2009 - преобразователи термоэлектрические эталонные ТППО (Регистрационный № 19254-10);
Рабочий эталон 2, 3-го разрядов по ГОСТ 8.558-2009 - преобразователи термоэлектрические платинородий-платинородиевые эталонные ПРО (Регистрационный № 41201-09);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07);
Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10);
Калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (Регистрационный № 56318-14);
Система поверки термопреобразователей автоматизированная АСПТ (Регистрационный № 19973-06);
Калибраторы температуры «ЭЛЕМЕР-КТ-150К», «ЭЛЕМЕР-КТ-200К», «ЭЛЕМЕР-КТ-500К», «ЭЛЕМЕР-КТ-650К» (Регистрационный № 60979-15);
Калибратор температуры эталонный КТ-1100 (Регистрационный № 26113-03);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к термопреобразователям универсальным ТПУ 0304ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ТУ 4227-062-13282997-04 Термопреобразователи универсальные ТПУ 0304. Технические условия.
ИзготовительОбщество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
ИНН: 5044003551
Адрес: 124489, г. Москва, г. Зеленоград, проезд 4807, дом 7, строение 1
Юридический адрес: 124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1
Телефон (факс): (495) 925-51-47 ((499) 710-00-01)
Web-сайт: www.elemer.ru; E-mail: elemer@elemer.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон (факс): (495) 437-55-77 ((495) 437-56-66)
Web-сайт: www.vniims.ru; E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
