Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Наименование программного обеспечения

Хромос

Идентификационное наименование программного обеспечения

CalcModule.dll

Номер версии (идентификационный номер) программного обеспечения

1.2

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

37c2b7ab

Алгоритм вычисления цифрового идентификатора программного кода

CRC-32

Наименование характеристики

Значение

ОСКО по времени удерживания при автоматическом дозировании, %, не более:

ПИД, ПИД повышенной чувствительности, ЭЗД, МСД

0,1

ДТП

0,2

ПРД (дозирование газа)

0,4

ОСКО по площади пика при при автоматическом дозировании, %, не более:

ПИД , ПИД повышенной чувствительности , ЭЗД, ДТП

1

ПРД (дозирование газа)

1

МСД

4

ОСКО по времени удерживания при ручном дозировании, %, не более:

ПИД, ПИД повышенной чувствительности, ДТП проточный, ДТП проточный, повышенной чувствительности, ДТП полудиффузионный, ДТП микрообъемный, ДТП микрообъемный «Valco», ТИД, ЭЗД, ПФД-S, ФИД (лампа KpPB), ПРД, ТХД, ХЛД-S, ППФД, ПЭД, МСД, ГСД

1

ОСКО по площадь пика при ручном дозировании, %, не более:

ПИД , ПИД повышенной чувствительности

2

ДТП проточный (газовый кран/жидкость в испаритель), ДТП проточный, повышенной чувствительности (газовый кран/жидкость в испаритель)

1/2

ДТП полудиффузионный, ДТП микрообъемный, ДТП микрообъемный «Valco», ПРД, ТХД, ПЭД

1

ТИД, ЭЗД, ФИД (лампа KpPB)

4

ПФД-S (газовый кран/газ в испаритель/жидкость в испаритель)

3/8/5

ХЛД-S, ППФД

6

МСД, ГСД

5

Наименование характеристики

Значение

Пределы допускаемого значения относительного изменения выходного сигнала ( площадей пиков) за 48 часов непрерывной работы, %,

ПИД, ДТП, ПРД

± 5

ТИД, ЭЗД, ФИД, ПФД-S, ТХД, ХЛД-S, ППФД, ПЭД, ГСД

± 10

Относительное среднее квадратическое отклонение (ОСКО) выходного сигнала (время удерживания, площадь пика) за 8 часов непрерывной работы для МСД, %, не более:

± 5

Уровень флуктуационных шумов нулевого сигнала детекторов, не более:

ПИД, А

1,040^-14

ПИД повышенной чувствительности, А

8,0^10^-15

ДТП проточный (г-н гелий), В

8,040^-8

ДТП проточный (г-н аргон), В

1,540^-7

ДТП проточный, повышенной чувствительности (г-н гелий), В

1,540^-7

ДТП проточный, повышенной чувствительности (г-н аргон), В

1,5^10^-7

ДТП полудиффузионный, В

8Д10^-8

ДТП микрообъемный (г-н гелий), В

8Д10^-8

ДТП микрообъемный (г-н аргон), В

1,5-10^-7

ДТП микрообъемный «Valco», В

8Д10^-8

ТИД, А

2Д10^-14

ЭЗД, А

2Д10^-14

ПФД-S, А

2,640^-12

ФИД (лампа KpPB), А

2Д10^-14

ПРД , В

1Д10^-4

ТХД , В

1,0-10’⁵

ХЛД-S, А

2,540^-12

ППФД, А

2,5И0^-12

ПЭД, В

1,0И0^-4

ГСД, А

2,0И0^-14

Уровень дрейфа нулевого сигнала детекторов , не более:

ПИД, А/ч

4,0И0^-13

ПИД повышенной чувствительности, А/ч

4,0И0^-13

ДТП проточный (г-н гелий), В/ч

1,0И0^-5

ДТП проточный (г-н аргон), В/ч

1,0И0^-4

ДТП проточный, повышенной чувствительности (г-н гелий), В/ч

1,0И0^-4

ДТП проточный, повышенной чувствительности (г-н аргон), В/ч

1,0И0^-4

ДТП полудиффузионный, В/ч

1,0И0^-5

ДТП микрообъемный (г-н гелий), В/ч

1,0-10^-5

ДТП микрообъемный (г-н аргон), В/ч

1,0И0^-4

ДТП микрообъемный «Valco», В/ч

1,0-10’⁵

ТИД, А/ч

1,0-10^-12

ЭЗД, А/ч

5,0И0^-13

ПФД-S, А/ч

1,0-10^-11

ФИД (лампа KpPB), А/ч

5,0И0^-12

ПРД , В/ч

1Д10^-2

ТХД, В/ч

5,0И0^-4

ХЛД-S, А/ч

1,0-10^-11

ППФД, А/ч

1,0-10^-11

ПЭД, В/ч

10И0^-3

ГСД, А/ч

1,0-10^-12

Пределы детектирования детекторов, не более

ПИД, по углероду в углеводородах (гептане, пропане), гС/с

1,3-10^-12

ПИД повышенной чувствительности по углероду в углеводородах (гептане, пропане), гС/с

1,0-10^-12

ДТП проточный, по гептану, пропану, азоту, газ-носитель гелий, г/см³

8,0И0^-10

ДТП проточный, по водороду, газ-носитель аргон, г/см³

1,0-10^-10

ДТП проточный, повышенной чувствительности, по гептану, пропану, азоту, газ-носитель гелий, г/см³

3,5И0^-10

ДТП проточный, повышенной чувствительности, по водороду, г/см³, газ-носитель аргон

8,0И0^-11

ДТП полудиффузионный, по водороду, газ-носитель аргон, г/см³

8,0И0^-11

ДТП микрообъемный, по гептану, пропану, азоту, газ-носитель гелий, г/см³

1Д10^-9

ДТП микрообъемный, по водороду, газ-носитель аргон, г/см³

7,0И0^-10

ДТП микрообъемный «Valco», по гептану или пропану, газ-носитель гелий, г/см³

5,0И0^-9

ТИД, по фосфору в метафосе, гР/с

1,4^10^-14

ЭЗД, по линдану в гексане, г/с

1,7И0^-14

ПФД-S, по сере в метафосе, г$/с

1,0-10^-12

ПФД-S, по сероводороду в азоте, г/с

1,0-10^-13

ПФД-S, по сероводороду в метане, г/с

8,0И0^-13

ФИД (лампа KpPB), по бензолу, г/с

2,0И0^-13

ПРД, по метану в гелии, г/с

2,2И0^-13

ТХД, по водороду, г/см³

5,0И0^-11

по кислороду, г/см³

5,0

10^-10

ХЛД-S, по сере, rS/c

5,0

10^-13

ППФД, по сере, rS/c

2,0

10^-12

ПЭД, по азоту, г/см³

5,0

10^-11

по водороду, кислороду, метану, г/см³

1,0

10^-11

ГСД, по линдану в гексане, по дихлорметану, хлороформу, дихлорэтану,

2,0

10^-12

четыреххлористому углероду, трихлорэтилену, тетрахлорэтилену, г/с

Детектор

Контрольное вещество

Соотношение сигнал/шум

Предельное допускаемое значение относительного изменения выходного сигнала за цикл измерений 8 часов (по площадям пиков), %

МСД

Гексахлорбензол

(0,01 мкг/см³)

1500:1 (по m\z

283,8)

5

Наименование характеристики

Значение

- температура термостата колонок, °С

от (Токр +2) до +450

- с системой охлаждения термостата колонок, °С

от -20 до +450

- с устройством криогенного охлаждения, °С

от -100 до +450

- температура термостатируемых зон, °С

от (Токр +4) до +450

Максимальная температура испарителей, °С

+450

Максимальная температура кранов, °С

+350

Максимальная температура детекторов, °С:

+450

Дискретность задания температур во всех зонах, °С

0,01

Максимальная скорость программирования температуры в термостате колонок, ^оС/мин

140

Дискретность задания скорости программирования, ^оС

0,01

Отклонение среднего установившегося значения температуры термостатов от заданного значения, %

± 0,15

Питание хроматографа: **

- напряжение переменного тока, В

230+23

- частота переменного тока, Гц

50+0,2

Мощность, потребляемая хроматографом (без дополнительных устройств), к1+А, не более:

2,5

- при выходе на режим в установившемся режиме

0,9

Наименование характеристики

Значение

Габаритные размеры аналитического блока без дополнительных устройств и упаковки (ширина х глубина х высота), мм, не более

390х570х480

Масса хроматографа (без дополнительных устройств, упаковки), кг, не более

42

Наработка на отказ с учетом технического обслуживания, регламентируемого руководством по эксплуатации (без дополнительных устройств), ч, не менее

3000

Средний срок службы, лет, не менее

8

Условия эксплуатации комплекса:

- температура окружающей среды, °С

+10 до +35

- относительная влажность воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106,7

Хроматографы изготавливаются с термостатами объемом 18,9 л; 14,2 л; 5,3 л.

* Для термостатов объемом 5,3 л.

**Гарантируется   нормальная   эксплуатация   комплекса   при   значениях

напряжения электрической сети от 187 до 253 В и частоте (50+1) Гц.

Наименование

Обозначение

Количество

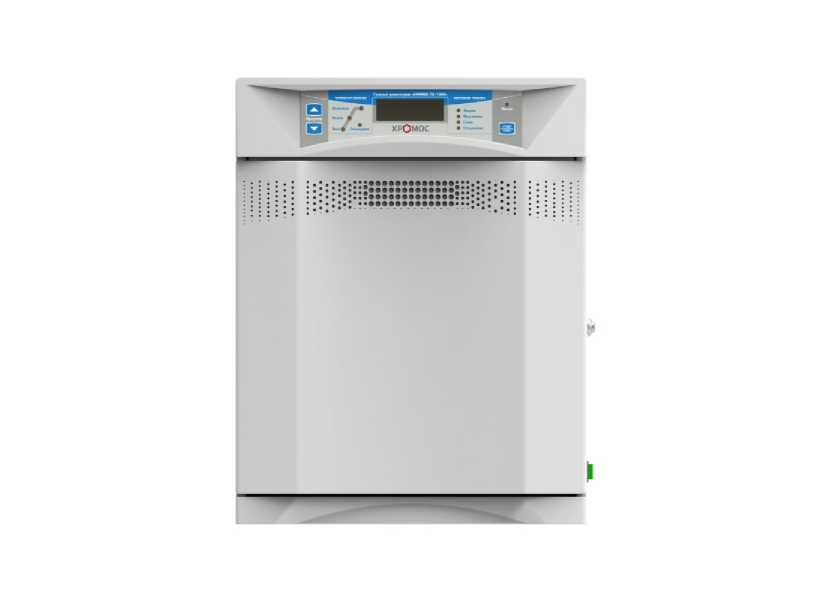

Комплекс хроматографический газовый «Хромос

ГХ-1000»

ХАС 1.550.001

1

Составные части комплекса

Эксплуатационные документы (комплект)

ХАС 1.550.001 ВЭ

1

Хроматограф (объем термостата колонок 14,2л )

ХАС 2.320.003

Хроматограф (объем термостата колонок 18,9л)

ХАС 2.320.003-01

Хроматограф (объем термостата колонок 5,3л)

ХАС 2.320.003-02

Персональный компьютер

Программное обеспечение «Хромос» на USB-флеш-накопителе

ХАС 3.001.001

1

Паспорт на источник бета-излучения закрытый (на основе радионуклида Никель-63)

При наличии в комплекте ЭЗД

Комплект ЗИП (основной)

ХАС 2.320.003 ЗИ

1

Упаковка

-

1

Составные части хроматографа

Детекторы

Детектор ПИД

Детектор ПИД, повышенной чувствительности

Детектор ПИД с метанатором

Детектор ДТП проточный

Детектор ДТП проточный, повышенной чувствительности

Детектор ДТП полудиффузионный

Детектор ДТП микрообъемный

Детектор ДТП микрообъемный «Valco»

Детектор ТИД

Детектор ЭЗД

Детектор ПФД-S

Детектор ФИД

Детектор ТХД

Детектор ПРД

Детектор ХЛД-S

Детектор ППФД

Детектор ПЭД

Детектор МСД

Детектор ГСД

-

Устройства ввода проб

Испаритель насадочный Испаритель капиллярный Испаритель программируемый Кран 3-х портовый газовый Кран 4-х портовый газовый Кран 6-ти портовый газовый Кран 8-ми портовый газовый Кран 10-ти портовый газовый Кран 14-ти портовый газовый Краны для ввода жидких проб (с исполнениями) Термодесорбер (ТД)

Дозатор равновесного пара (ДРП)

Устройство дозирования сжиженных газов (УДСГ)

Дозатор проб высокого давления

-

Дополнительные устройства

Клапан электромагнитный

Клапан пневматический

Устройство для контроля водорода

Система криоконцентрирования

Модуль переключения капиллярных колонок Метанатор

Устройство для отбора газовых проб шприцем Устройство для анализа трансформаторного масла Устройство для достижения равновесия Система охлаждения термостата колонок Устройство криогенного охлаждения термостата колонок

Аппаратно-программный модуль «Хромос АПМ-2М»

Дозатор автоматический жидкостный

Дозатор автоматический парофазный

Дозатор автоматический, с функцией дозирования жидкости, равновесного пара и твердофазной экстракции

Индикатор расхода газа

Блок регулирования давления газов

Блок регулирования расхода газов

Разветвители газовых потоков

Концентраторы

Реактор сжигания кислорода Блок регенерации колонок

Блок коммутации и подготовки газов

Узлы сброса

Устройство для разгазирования

Регулятор давления механический

Трубопровод обогреваемый Устройство запорное

Термостаты дополнительные

-

Фильтры дополнительной очистки газов

Блок фильтров выносной

Блоки фильтров с регулятором давления Фильтры для улавливания механических частиц

Дополнительное оборудование

Шприцы для жидких и газовых проб

Компрессор воздуха

Генератор водорода

Генератор чистого азота

Система водоподготовки

Деионизатор воды

Устройство для регенерации фильтров Детекторы поиска утечек газов Регуляторы давления высокой чистоты Дроссель механический

Вентили тонкой регулировки

Система экстрагирования

Система разгазирования проб Устройство для подогрева баллонов Счетчики газовые

Пробоотборники

-

Наличие указывается в упаковочном листе

Колонки адсорбционные

Колонки насадочные стеклянные

Колонки насадочные металлические

Колонки капиллярные

Газовая арматура в комплекте Вакуумный насос

Баллоны с аттестованными газовыми и жидкими смесями

-

Баллоны с газами

Стандартные образцы

Чистые вещества

Реактивы

Примечание:

Комплект поставки определяется заказом потребителя, исходя из аналитических задач. По заказу потребителя в хроматограф может быть установлено до 4-х детекторов.
