МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

16 августа 2018 г.                                             №    1700

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 63810 «Система измерительная коммерческого учета налива метанола в железнодорожные и автомобильные цистерны ООО «Сибметахим» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО Н1111 «ТЭК» от 16 июля 2018 г. № 021210-2218/ТЭК-18 и № 021210-2219/ТЭК-18 приказываю:

• 1. Внести изменения в описание типа на систему измерительную коммерческого учета налива метанола в железнодорожные и автомобильные цистерны ООО «Сибметахим», зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 65363-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Установить поверку по документу ОФТ.Ю.2114.00.00 МП «Инструкция. ГСИ. Система измерительная коммерческого учета налива метанола в железнодорожные и автомобильные цистерны ООО «Сибметахим». Методика поверки» (с изменением № 1).

• 3. Переоформить свидетельство об утверждении типа № 653810 «Система измерительная коммерческого учета налива метанола в железнодорожные и автомобильные цистерны ООО «Сибметахим», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 65363-16, в связи с заменой документа на поверку.

• 4. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

г                           А

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036ECDC011E780DAE0071B1B53CD41

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

V             ___________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «16» августа 2018 г. №1700

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная коммерческого учета налива метанола в железнодорожные и автомобильные цистерны ООО «Сибметахим»

Система измерительная коммерческого учета налива метанола в железнодорожные и автомобильные цистерны ООО «Сибметахим» предназначена для измерений массы метанола технического (далее - метанола).

Система измерительная коммерческого учета налива метанола в железнодорожные и автомобильные цистерны ООО «Сибметахим» (далее - СКУ) является средством измерений единичного производства. Конструктивно СКУ представляет собой многоуровневую структуру, построенную по иерархическому принципу, и состоит из измерительных каналов массы. Измерительные каналы СКУ включают следующие компоненты (по ГОСТ Р 8.596):

• 1) измерительные компоненты (нижний уровень СКУ) - расходомеры массовые Promass 83F (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (рег. №) 15201-11);

• 2) комплексный компонент (средний уровень СКУ) - измерительно-вычислительный комплекс (ИВК) МикроТЭК-04 (рег. № 44582-16);

• 3) вычислительные компоненты (верхний уровень СКУ) - рабочая станция оператора (РСО);

• 4) связующие компоненты - технические устройства и средства связи, используемые для приёма и передачи сигналов, несущих информацию об измеряемой величине от одного компонента СКУ к другому;

• 5) вспомогательные компоненты, обеспечивающие удобство управления и эксплуатации СКУ.

Принцип действия СКУ основан на измерении массового расхода расходомерами Promass 83F. Выходные импульсные сигналы расходомеров измеряются ИВК МикроТЭК-04, который преобразует их в цифровой код, вычисляет массу и передает результаты вычислений на рабочую станцию оператора.

СКУ обеспечивает выполнение следующих основных функций:

- измерение в автоматическом режиме массы метанола по каждой измерительной линии;

- отображение результатов измерений и параметров налива на дисплее ИВК МикроТЭК-04 и мониторе РСО;

- регистрацию, хранение и передачу результатов измерений массы на автоматизированное рабочее место оператора автоматизированной информационной системы (АИС) и сервер АИС склада метанола по сети Ethernet с использованием протокола ОРС;

- построение графиков, формирование и печать отчетов, ведение журнала событий;

- получение информации о параметрах налива и температуре метанола от программируемого логического контроллера DeltaV;

- защита от несанкционированного доступа к настройкам и результатам измерений.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 1 и 2.

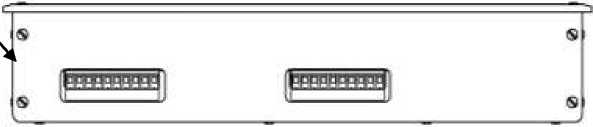

Защита от внесения несанкционированных изменений в ИВК МикроТЭК-04 обеспечивается посредством пломбирования блоков БЗП-09-07 МикроТЭК-04 при помощи наклеек с оттиском клейма изготовителя на боковой стороне блока в местах соединения боковой крышки с корпусом (рисунок 1).

Место

нанесения

наклейки

Рисунок 1 - Схема пломбировки от несанкционированного доступа БЗП-09-07 МикроТЭК-04

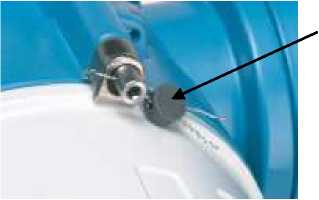

Защита от внесения несанкционированных изменений в расходомеры Promass 83F обеспечивается нанесением знака поверки на пломбы, установленные на корпусах электронных преобразователей расходомеров (рисунок 2).

Место нанесения знака поверки

Рисунок 2 - Схема пломбировки от несанкционированного доступа расходомера Promass 83F, обозначение места нанесения знака поверки

Программное обеспечение (ПО) СКУ включает в себя встроенное ПО расходомеров Promass 83F, ПО ИВК МикроТЭК-04 и ПО РСО. Обработку результатов измерений массы налитого метанола в СКУ осуществляет ПО ИВК МикроТЭК-04. Программное обеспечение РСО не является метрологически значимым и осуществляет отображение результатов измерений, получаемых от ИВК МикроТЭК-04. Метрологические характеристики СКУ нормированы с учетом влияния ПО.

Уровень защиты ПО СКУ от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».

Идентификационные данные ПО ИВК МикроТЭК-04 приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульные листы руководства по эксплуатации и формуляра типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу ОФТ.10.2114.00.00 МП Инструкция. ГСИ. Система измерительная коммерческого учета налива метанола в железнодорожные и автомобильные цистерны ООО «Сибметахим». Методика поверки (с изменением №1), утвержденному ФБУ «Томский ЦСМ» 16.07.2018 г.

Основные средства поверки приведены в таблице 5.

Таблица 5 - Основные средства поверки

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке СКУ, а также на расходомеры Promass 83F согласно рисунку 2.

приведены в документе ФР.1.29.2016.23124 «Инструкция. ГСИ. Масса метанола. Методика измерений системой измерительной коммерческого учета налива метанола в железнодорожные и автомобильные цистерны ООО «Сибметахим».

Нормативные документы, устанавливающие требования к системе измерительной коммерческого учета налива метанола в железнодорожные и автомобильные цистерны ООО «Сибметахим»

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Общество с ограниченной ответственностью Научно-производственное предприятие «Томская электронная компания» (ООО НПП «ТЭК»)

ИНН 7020037139

Адрес: 634040, г. Томск, ул. Высоцкого, 33

Телефон: (3822) 63-38-37, 63-39-54

Факс: (3822) 63-38-41, 63-39-63

Web-сайт: www.npptec.ru, нпптэк.рф

E-mail: npp@mail.npptec.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)

Адрес: 634012, Томская обл., г. Томск, ул. Косарева, д.17-а

Телефон: (3822) 55-44-86, факс: (3822) 56-19-61, голосовой портал: (3822) 71-37-17

Web-сайт: tomskcsm.ru, томскцсм.рф

E-mail: tomsk@tcsms.tomsk.ru

Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30113-13 от 03.06.2013 г.
