МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

17 марта 2022 г.

Москва

О внесении изменений в сведения об утверяеденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их

на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности

и торговли Российской Федерации от 28 августа 2020 г. № 2906?

Подлинник электронного документа, подписанного ЭП,                    „

• 5. Контроль за испол 1ениемн«швФе«щ^»п©ика®вгсвеФавляю за собой. Федеральное агентство по техническому регулированию и

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 02A929B5000BAEF7814AB38FF70B046437

Кому выдан; Шалаев Антон Павлович

Действителен; с 27.12.2021 до 27.12,2022

< __________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «17» марта 2022 г. № 664

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» марта 2022 г. № 664

Лист № 1 Регистрационный № 65362-16                                        Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Метеостанции автоматические WXT530

Метеостанции автоматические WXT530 (далее - метеостанции WXT530) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, количества и интенсивности атмосферных осадков.

Принцип действия метеостанции WXT530 основан на измерении первичными измерительными преобразователями метеорологических параметров.

Измерения температуры воздуха производятся термометром сопротивления THERMOCAP, относительной влажности воздуха - ёмкостным преобразователем HUMICAP 180, атмосферного давления - ёмкостным преобразователем мембранного типа BAROCAP, скорости и направления воздушного потока - ультразвуковым преобразователем WINDCAP, количества и интенсивности атмосферных осадков - пьезоэлектрическим преобразователем RAINCAP. Измеренные метеорологические параметры преобразуются в цифровой код преобразователями измерительными (контроллерами) и передаются на персональный компьютер (далее - ПК).

Конструктивно метеостанции WXT530 выполнены в виде компактного модуля, в корпусе которого размещены преобразователь температуры воздуха, преобразователь относительной влажности воздуха, преобразователь атмосферного давления, преобразователь измерительный, микропроцессор, коммуникационный модуль. На внешней стороне корпуса расположены ультразвуковой преобразователь скорости и направления воздушного потока, преобразователь количества и интенсивности атмосферных осадков. Метеостанции WXT530 устанавливаются на метеорологической мачте. Общий вид метеостанций WXT530 представлен на рисунке 1.

Метеостанции WXT530 выпускаются в 6 модификациях: WXT531, WXT532, WXT533, WXT534, WXT535, WXT536. Модификации метеостанций WXT530 представлены на рисунке 2. Модификации метеостанций WXT530 отличаются количеством измерительных каналов. Измерительные каналы модификаций представлены в таблице 1.

Таблица 1 - Измерительные каналы модификаций

Метеостанции WXT530 со встроенным программным обеспечением (ПО «WXT530») по алгоритмам фирмы «Vaisala Oyj», исходя из измеренных значений производят индикацию дополнительных параметров, таких как интенсивность и продолжительность атмосферных осадков, температуры точки росы, атмосферного давления приведенного к уровню моря.

В метеостанциях WXT530 для защиты от неблагоприятных погодных условий применен обогрев ультразвукового преобразователя скорости и направления воздушного потока, преобразователя количества и интенсивности атмосферных осадков.

Метеостанции WXT530 работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией метеостанции WXT530 используют интерфейсы RS232, RS-422, RS-485, SDI-12, поддерживаются протоколы ASCII, SDI-12. При использовании модемов и нахождении метеостанций WXT530 в зоне покрытия сотовой сети метеостанции могут быть удалены от обслуживающего терминала или ПК на любое расстояние.

Заводской номер наносится на корпус метеостанции WXT530. Знак поверки наносится на свидетельство о поверке, в случае его оформления и (или) в формуляр.

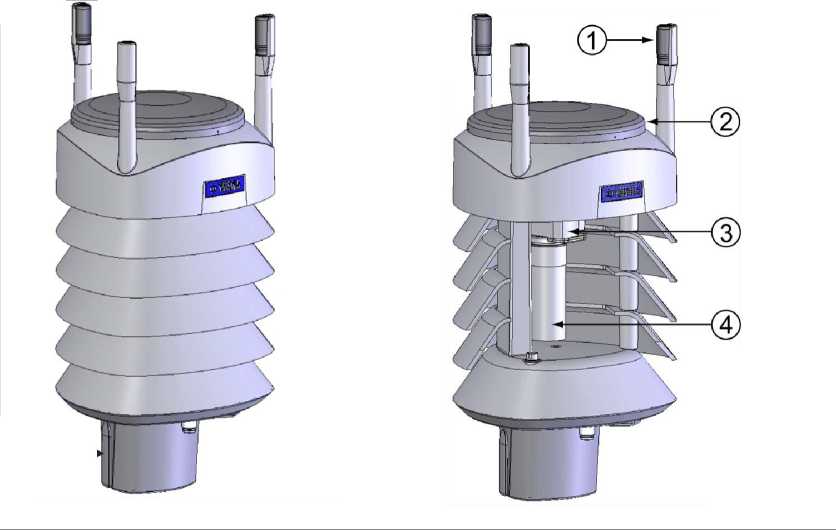

Рисунок 1 - Общий вид метеостанций WXT530

1 - преобразователь скорости и направления воздушного потока, 2 - преобразователь количества и интенсивности атмосферных осадков, 3 - преобразователь атмосферного давления, 4 - преобразователь температуры и относительной влажности воздуха

WXT536

WXT532, WXT533 WXT534, WXT535

WXT531

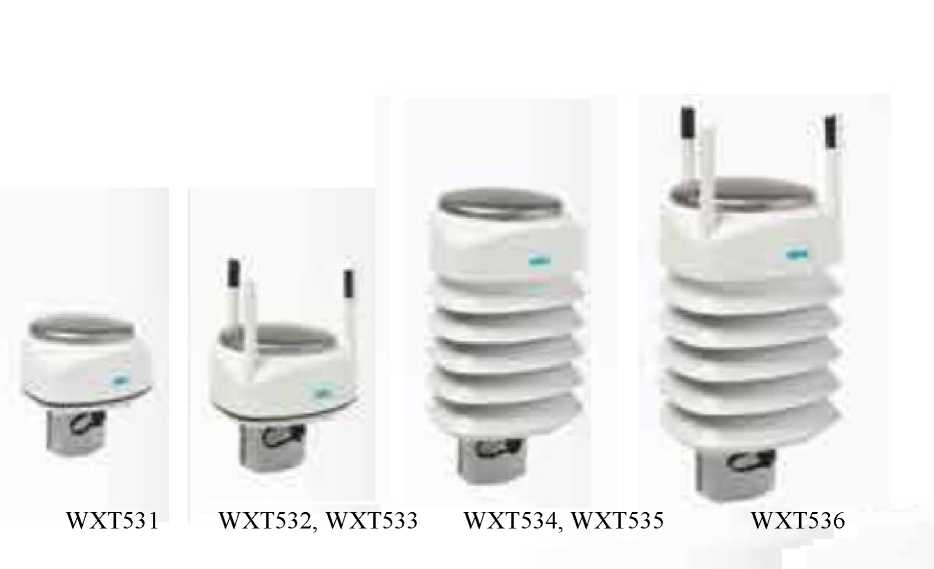

Рисунок 2 - Модификации метеостанций WXT530

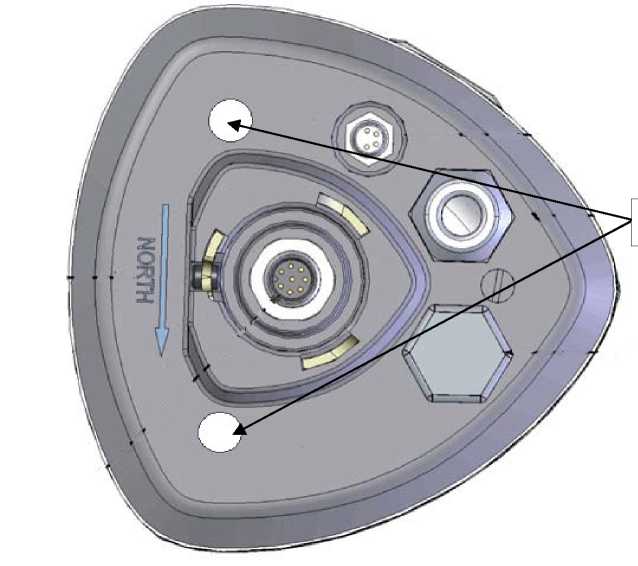

Рисунок 3 - Схема пломбирования метеостанций WXT530

Программное обеспечение метеостанции WXT530 (ПО «WXT530») является встроенным. Встроенное ПО «WXT530» обеспечивает управление работой метеостанций, самопроверку метеостанций, сбор, хранение, расчет дополнительных параметров, обработку и передачу данных от метеостанций.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Лист № 5 Всего листов 7 Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится на формуляр типографским методом и на корпус метеостанций WXT530 в виде наклейки.

Таблица 5 - Комплектность станций автоматических WXT530

Приведены в формуляре «Метеостанции автоматические WXT530» в разделе «описание работы».

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная Приказом Росстандарта 07.02.2018 № 256

ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная Приказом Росстандарта от 25.11.2019 № 2815

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1-10’¹ до V10⁷ Па, утвержденная Приказом Росстандарта от 06.12.2019 № 2900

Постановление Правительства РФ № 1847 от 16 ноября 2020 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

Техническая документация фирмы «Vaisala Oyj», Финляндия

Фирма «Vaisala Oyj», Финляндия

Адрес: PL 26, FI-00421 Helsinki, Finland

Телефон: (3589) 89491.

Web-сайт: www.vaisala.com

E-mail: helpdesk@vaisala.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «17» марта 2022 г. № 665

Лист № 1 Регистрационный № 78696-20 Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы сигналов векторные SMW200A

Генераторы сигналов векторные SMW200A предназначены для формирования немодулированных синусоидальных СВЧ колебаний с нормированными уровнем и частотой выходного сигнала, а также колебаний с различными видами модуляций.

Принцип работы генераторов сигналов векторных SMW200A основан на формировании в приборе базового диапазона частот синтезатором высокой частоты и расширением его вниз и вверх в устройстве формирования выходного сигнала. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор частотой 10 МГц. Выходной уровень генератора регулируется аттенюатором и контролируется системой автоматической регулировки уровня. Для воспроизведения сигналов с различными видами модуляции генератор оснащен модуляторами и источниками модулирующих сигналов на основе цифро-аналоговых преобразователей. Расчет необходимых данных для цифро-аналоговых преобразователей при формировании сигналов с цифровой модуляцией или со сложными корреляционными зависимостями производится в микропроцессоре. В генераторе возможна установка второго канала, который может работать независимо от первого канала, синхронно с первым каналом и фазово-когерентно с первым каналом.

Конструктивно генераторы сигналов векторные SMW200A выполнены в виде настольного лабораторного прибора. Управление прибором осуществляется с передней панели, оснащенной дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешнего ПЭВМ. Генераторы сигналов векторные SMW200A оснащены интерфейсами USB, LAN, GPIB.

Генераторы сигналов векторные SMW200A имеют следующие опции:

B1003/B1006/B1007/B1012/B1020/B1031/B1040/B1040N/B1044/B1044N  - опции

частотного диапазона до 3 ГГц/6 ГГц/7,5 ГГц/12,75 ГГц/20 ГГц/31,8 ГГц/40 ГГц/44 ГГц;

В13/13Т - модуль АЦП и маршрутизации квадратурных сигналов (один/два пути);

B13XT - широкополосный модуль АЦП и маршрутизации квадратурных сигналов; В709/В719 - опции пониженных фазовых шумов для первого/второго каналов;

В710/В720 - опции улучшения фазовых шумов в ближней зоне для первого/второго каналов;

В711/В721 - опции низких фазовых шумов для первого/второго каналов;

B2003/B2006/B2007/B2012/B2020/B2031/B2044/B2044N   - опции частотного

диапазона до 3 ГГц/6 ГГц/7,5 ГГц/12,75 ГГц/20 ГГц/31,8 ГГц/44 ГГц для второго канала;

В90 - опция фазовой когерентности;

К22 - импульсный модулятор;

K23 - импульсный генератор;

К24 - многофункциональный генератор сигналов для аналоговой модуляции;

K703 - вход/выход опорных частот 100 МГц и 1 ГГц;

К720 - опция модулятора амплитудной, частотной и фазовой модуляций;

В10 - модулирующий генератор квадратурных сигналов;

К522 - расширение полосы частот для модулирующего генератора квадратурных сигналов;

В9 - широкополосный модулирующий генератор квадратурных сигналов;

К525/К527 - расширение полосы частот для широкополосного модулирующего генератора квадратурных сигналов;

К62 - добавление «белого» шума в модулированный сигнал;

К810 - профили фазового и импульсного шумов;

В14/В15 - опции имитатора и широкополосного имитатора многолучевого распространения;

B81 - опция разъема СВЧ выхода на задней панели для частотных опций 3/6 ГГц;

B82 - опция разъема СВЧ выхода на задней панели для частотных опций 3/6 ГГц для второго канала;

B83 - опция разъема СВЧ выхода на задней панели для частотных опций 20/31,8/ 40 ГГц;

B84 - опция разъема СВЧ выхода на задней панели для частотной опции 20 ГГц второго канала.

Для предотвращения несанкционированного доступа генераторы сигналов векторные SMW200A имеют защитную наклейку завода-изготовителя, закрывающую головку винта крепления корпуса. Серийный номер, идентифицирующий каждый экземпляр СИ, наносится методом наклейки на заднюю панель генераторов сигналов векторных SMW200A в соответствии с рисунком 2 и имеет формат шестизначного цифрового номера.

Знак поверки может наноситься также на заднюю панель генераторов сигналов векторных SMM100A.

Общий вид генераторов сигналов векторных SMW200A и обозначение места для нанесения знака утверждения типа приведены на рисунке 1.

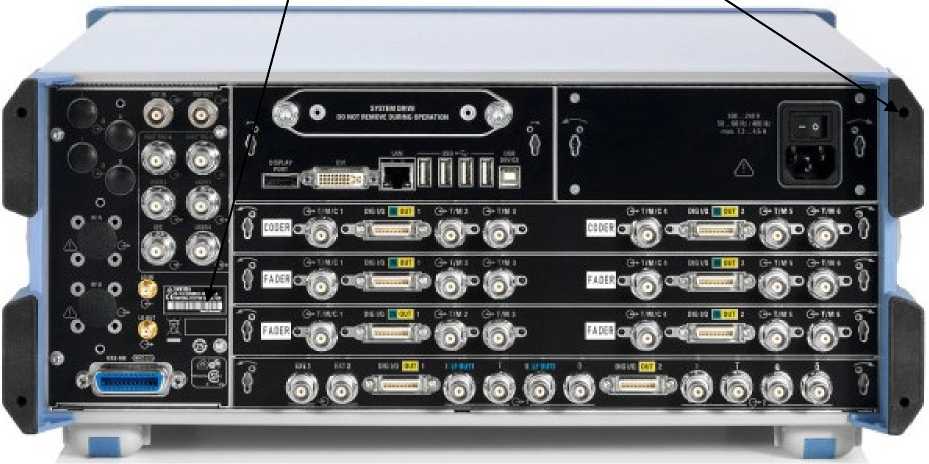

Схема пломбировки от несанкционированного доступа и нанесения серийного номера, идентифицирующего каждый экземпляр СИ, приведены на рисунке 2.

место нанесения знака

утверждения типа

доступа

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение «FW SMW200A» предназначено для управления режимами работы генераторов сигналов векторных SMW200A, обработки выходных сигналов, формирования заданий на проведение измерений, управления работой генераторов в процессе проведения измерений, отображения хода измерений. Программное обеспечение «FW SMW200A» предназначено только для работы с генераторами сигналов векторными SMW200A и не может быть использовано отдельно от их измерительно-вычислительной платформы.

Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов сигналов векторных SMW200A за пределы допускаемых значений.

Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Метрологические и технические характеристики генераторов сигналов векторных SMW200A приведены в таблицах 2 - 11.

Таблица 2 - Частотные параметры

Таблица 3 - Параметры уровня выходного сигнала

Таблица 4 - Параметры спектра выходного сигнала в режиме непрерывных колебаний

Продолжение таблицы 4

Таблица 5 - Спектральная плотность мощности фазовых шумов для опции В709/В719 при уровне выходного сигнала 10 дБ (1 мВт) в зависимости от частоты несущей и отстройки, дБ относительно несущей в полосе 1 Гц, не более

Таблица 6 - Спектральная плотность мощности фазовых шумов для опции B710/B720 при уровне выходного сигнала 10 дБ (1 мВт) в зависимости от частоты несущей и отстройки, дБ относительно несущей в полосе 1 Гц, не более

Таблица 7 - Спектральная плотность мощности фазовых шумов для опции B711/B721 при уровне выходного сигнала 10 дБ (1 мВт) в зависимости от частоты несущей и отстройки, дБ относительно несущей в полосе 1 Гц, не более

Таблица 8 - Параметры выходного сигнала в режиме внутренней импульсной модуляции (опции K22 и K23)

Продолжение таблицы 8

Таблица 9 - Параметры выходного сигнала в режиме внутренней амплитудной модуляции (опция K720)

Таблица 10 - Параметры выходного сигнала в режиме внутренней частотной модуляции (опция K720)

Продолжение таблицы 10

Таблица 11 - Параметры выходного сигнала в режиме внутренней квадратурной модуляции (опции В13/В13Т/В13ХТ, В10 и B9)

Таблица 12 - Параметры выходного сигнала в режиме внутренней квадратурной модуляции с имитацией многолучевого распространения (опции В14, B15)

Таблица 13 - Основные технические характеристики

наносится на переднюю панель генераторов сигналов векторных SMM100A в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Лист № 11 Всего листов 13 Комплектность средства измерений

Таблица 14 - Комплектность средства измерений

Продолжение таблицы 14

Окончание таблицы 14

Сведения о методиках (методах) измерений приведены в разделе 3.3 «Пробная работа с прибором» руководства по эксплуатации.

Приказ Росстандарта № 1621 от 31.07.2018 Об утверждении государственной поверочной схемы для средств измерений времени и частоты

Приказ Росстандарта № 3461 от 30.12.2019 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц

Приказ Росстандарта № 2839 от 29.12.2018 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 78,33 ГГц

ГОСТ Р 8.607-2004 ГСИ. Государственная поверочная схема для средств измерений девиации частоты

ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний

Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия Изготовитель

Фирма “Rohde & Schwarz zavod Vimperk, s.r.o.”, Чехия

Адрес: Spidrova 49, 38501 Vimperk, Czechia

Телефон: +420 388 452 109

Web-сайт: https://www.rohde-schwarz.com

E-mail: customersupport@rohde-schwarz.com

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7 (495) 544-00-00

Web-сайт: http://www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованный лиц RA.RU.310639.
