ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «31» марта 2022 г. № 806

Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методик поверки сохраняется

Устанавливаемая

методика поверки

Заявитель

Юридическое лицо, выдавшее заключение

1

2

3

4

5

6

7

8

9

10

11

1.

Измерители текущих значений времени с видеофиксацией

«Паркон-А»

68190-17

651-21-040 МП

Общество с ограниченной ответственностью

«Симикон» (ООО «Симикон»), г. Санкт-Петербург

ФГУП «ВНИИФТРИ», г. Солнечногорск, Московская обл.




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «31» марта 2022 г. № 806

Лист № 1 Регистрационный № 68190-17 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители текущих значений времени с видеофиксацией «Паркон-А»

Назначение средства измерений

Измерители текущих значений времени с видеофиксацией «Паркон-А» (далее -измерители) предназначены для измерений текущих навигационных параметров, определения на их основе координат местоположения в системе координат WGS-84 и синхронизации внутренней шкалы времени измерителя с национальной шкалой координированного времени UTC(SU) с целью записи времени и координат местоположения в автоматически сохраняемый видеокадр.

Описание средства измерений

Принцип действия измерителей основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазон L1 и GPS на частоте L1 навигационным модулем ГНСС.

Измерители выпускаются в двух исполнениях «Паркон-А» и «Паркон-А»2, которые отличаются блоками обработки информации, количеством подключаемых видеокамер и диапазоном рабочих температур.

Измерители исполнения «Паркон-А» состоят из блока обработки информации, видеокамеры, навигационной и связной антенн. Для подключения к блоку обработки информации видеокамера имеет коммуникационный разъём на задней или на боковой панели корпуса.

Измерители исполнения «Паркон-А»2 состоят из блока обработки информации, от одной до четырех видеокамер, навигационной и связной антенн.

На лицевой панели блока обработки информации расположены индикаторы текущих состояний блока, видеокамеры, навигационной антенны, GSM-антенны, Wi-Fi-антенны, внешней карты памяти, синхронизации времени и передачи данных.

Измерители проводят измерения как на стоянке, так и при движении колесного транспортного средства, на котором установлены, со скоростью до 130 км/ч.

Управление режимами работы и настройка измерителей осуществляется с помощью встроенного программного обеспечения, доступ к которому осуществляется через WEB-интерфейс.

Функционально измерители применяются для фиксации в автоматическом режиме нарушений правил дорожного движения: стоянка запрещена, остановка запрещена, движение по полосе для маршрутных ТС, движение по трамвайным путям, а также других нарушений, связанных с неправильным положением движущихся или неподвижных ТС на проезжей части и прилегающих территориях.

Алгоритм фиксации нарушений выполняется измерителем за счет автоматической привязки распознанного ГРЗ к результатам измерения текущего времени и координат транспортного средства, изображение которого сохранено в памяти измерителя, а также сравнения этих координат с навигационными координатами зоны, в которой запрещено движение и/или остановка (стоянка). Для предотвращения многократной фиксации одного и того же нарушения разными измерителями «Паркон-А», а также для фиксации нарушений на основании данных, полученных от других измерителей «Паркон-А», используется ПО «Контрольно-диспетчерская утилита».

Общий вид измерителей с указанием места нанесения знака утверждения типа представлен на рисунке 1. Место пломбировки от несанкционированного доступа представлено на рисунке 2.

Приказ Росстандарта №806 от 31.03.2022, https://oei-analitika.ru

Место нанесения знака утверждения типа

а. Исполнение «Паркон-А»

б. Исполнение «Паркон-А»2

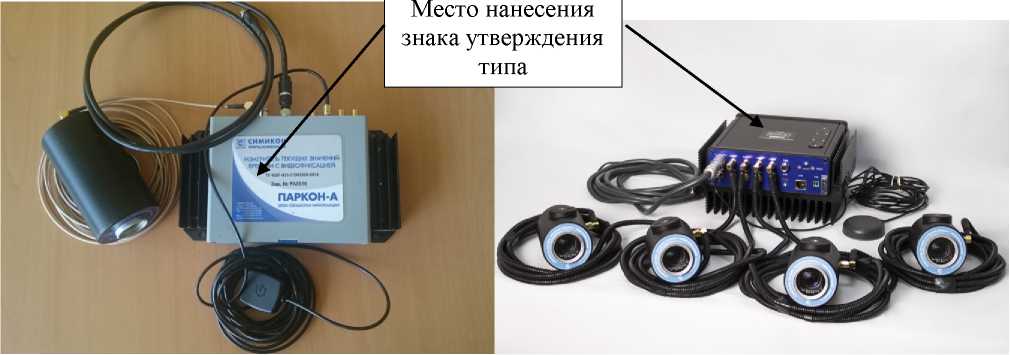

Рисунок 1 - Общий вид измерителей и места размещения знака утверждения типа

Приказ Росстандарта №806 от 31.03.2022, https://oei-analitika.ru

а. Исполнение «Паркон-А»

б. Исполнение «Паркон-А»2

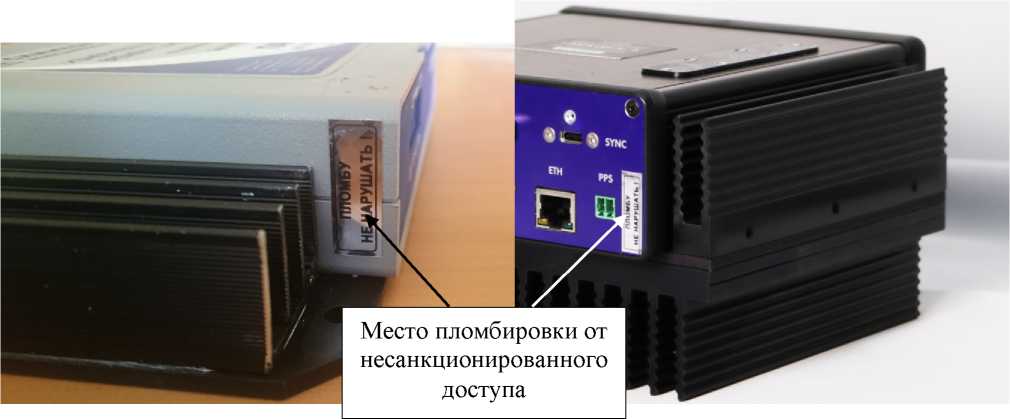

Рисунок 2 - Место пломбировки от несанкционированного доступа

Знак поверки на корпус измерителей не наносится.

Программное обеспечение

Комплексы работают под управлением встроенного программного обеспечения (ПО). Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационное данные программного обеспечения

Идентификационное данные (признаки)

Значение

Идентификационное наименование ПО

SimFWParkon A

Номер версии (идентификационный номер ПО)

1.0

Цифровой идентификатор ПО (контрольная сумма)

01a9ac071 a228d2974f9657f 171e332e07a21049

Алгоритм      вычисления      цифрового

идентификатора ПО

SHA1

Метрологические и технические характеристики

Таблица 2— Метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени измерителя с национальной шкалой координированного времени UTC(SU), с

±2

Пределы допускаемой абсолютной инструментальной погрешности определения координат местоположения в плане в диапазоне скоростей от 0 до 130 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3, м

±5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания от источника постоянного тока, В

от 11 до 27

Габаритные размеры составных частей измерителя, мм, не более - видеокамера

- длина

120

- диаметр

65

- блок обработки информации исполнения «Паркон-А»

- длина

200

- ширина

120

- высота

40

- блок обработки информации исполнения «Паркон-А»2

- длина

210

- ширина

190

- высота

100

Масса составных частей измерителя, кг, не более:

- видеокамера

0,35

- блок обработки информации исполнения «Паркон-А»

0,70

- блок обработки информации исполнения «Паркон-А»2

3,00

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

- исполнение «Паркон-А»

от -10 до +50

- исполнение «Паркон-А»2

от -30 до +50

- относительная влажность при 25 °С, %, не более

98

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом, на корпус блока обработки информации в виде наклейки.

Комплектность средства измерений

Таблица 4— Комплектность средства измерений

Наименование

Обозначение

Количество

1 Измеритель текущих значений времени с видеофиксацией в составе:

«Паркон-А» /

«Паркон-А»2

1 шт.

1.1 Видеокамера

  • - исполнение «Паркон-А»

  • - исполнение «Паркон-А»2

ПАВТ.13.00-хх

1 шт. от 1 до 4 шт.

1.2 Блок обработки информации

  • - для исполнения «Паркон-А»

  • - для исполнения «Паркон-А»2

ПАВТ.10.51-хх

ПАВТ 8К10.005-хх

1 шт.

1.3 ГЛОНАСС/GPS антенна

-

1 шт.

2 Комплект соединительных и интерфейсных кабелей

-

1 компл.

3 Руководство по эксплуатации

ГДЯК.425790.038 РЭ

1 экз.

4 Формуляр

ГДЯК.425790.038 ФО

1 экз.

5 Методика поверки

1 экз.

6 Дополнительное оборудование*

-

-

* -поставляется по дополнительной заявке

Сведения о методиках (методах) измерений

изложены в разделе «Назначение и принцип действия» документа ГДЯК 425790.038 РЭ «Измерители текущих значений времени с видеофиксацией «Паркон-А». Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к измерителям текущих значений времени с видеофиксацией «Паркон-А»

Приказ Росстандарта № 2831 от 29.12.2018 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»

ТУ 4257-033-31002820-2016 Измерители текущих значений времени с видеофиксацией «Паркон-А».

Изготовитель

Общество с ограниченной ответственностью «Симикон» (ООО «Симикон»), г. Санкт-Петербург

ИНН 7804040165

195009, г. Санкт-Петербург, ул. Арсенальная, дом 66, корпус 3, стр. 1, пом. 824

Тел.:+ 7 812 670-09-09

Факс: +7 812 324-6151

Web-сайт: http://www.simicon.ru

E-mail: ruinfo@simicon.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

141570, область Московская, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ

Телефон (факс): +7(495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018




Приказ Росстандарта №806 от 31.03.2022, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

31 марта 2022 г.

806

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

  • 3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.
