МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

23 мая 2019 г.                                              № 1146

Москва

О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 56628/2 «Счетчики крыльчатые холодной воды ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ, холодной и горячей воды ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Спецтехприбор» от 09 апреля 2019 г. № 51 и № 52 приказываю:

• 1. Внести изменения в описание типа на счетчики крыльчатые холодной воды ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ, холодной и горячей воды ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 58329-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 56628/2 «Счетчики крыльчатые холодной воды ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ, холодной и горячей воды ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ» на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (Кузьмину А.М.), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

CBF Ж НИЯ О CL РТИФИКА И.. ЭП

Сертификат: 00E1036EE32711E880E9E0071BFC5DO276 Кому выдан: Голубев Сергей Сергеевич Действителен; с 08.11.2016 до 08.11.2019

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «23» мая 2019 г. 1146

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики крыльчатые холодной воды ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ, холодной и горячей воды ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ

Счетчики крыльчатые холодной воды ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ предназначены для измерений объема холодной воды по СанПиН 2.1.4.1074-2001 и сетевой воды по СНиП 41-02-2003, протекающей по трубопроводу при температуре от плюс 5 до плюс 50/90 ^оС при давлении не более 1,6 МПа (16 кгс/см²).

Принцип действия счетчиков крыльчатых холодной воды ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ, холодной и горячей воды ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ основан на измерении числа оборотов крыльчатки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Вращение оси крыльчатки счетчиков крыльчатых через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчики крыльчатые.

Конструктивно счетчики крыльчатые холодной воды ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ, холодной и горячей воды ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ состоят из корпуса с фильтром, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. Поток воды, пройдя фильтр, попадает в нижнюю часть измерительной камеры и приводит во вращение крыльчатку с закрепленной на ней ведущей магнитной муфтой. После зоны вращение крыльчатки вода попадает в верхнюю часть измерительной камеры и далее в выходной патрубок. Через разделительный стакан счетного механизма вращение ведущей части магнитной муфты передается ее ведомой части. Последняя связана с масштабирующим редуктором и отсчетным механизмом. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов крыльчатки в показания отсчетного устройства, выраженные в единицах объема. Кроме отсчетного устройства роликового типа имеются стрелочные указатели для определения долей кубического метра и сигнальный элемент, используемый при настройке и поверке счетчика. Счетчики с импульсным выходом ВДХ-15ИМ, ВДХ-20ИМ, ВДГ-15ИМ, ВДГ-20ИМ кроме того имеют счетный механизм с магнитоуправляемым контактом (герконом) и выдают импульсы (при подключении к вычислителю, регистратору или другим совместимым устройствам).

Общий вид счетчиков крыльчатых холодной воды ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ, холодной и горячей воды ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ представлен на рисунке 1.

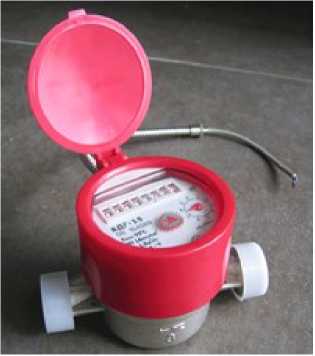

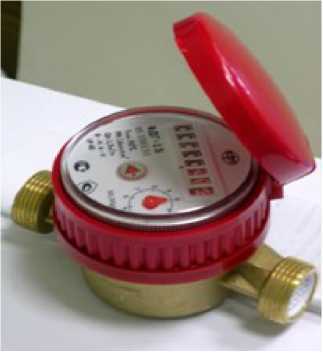

Рисунок 1 - Общий вид счетчиков крыльчатых холодной воды

ВДХ- 1 5М, ВДХ- 1 5ИМ, ВДХ-20М, ВДХ-20ИМ, холодной и горячей воды ВДГ- 1 5М, ВДГ- 1 5ИМ, ВДГ-20М, ВДГ-20ИМ

Пломбирование от несанкционированного доступа счетчиков крыльчатых холодной воды ВДХ- 1 5М, ВДХ- 1 5ИМ, ВДХ-20М, ВДХ-20ИМ, холодной и горячей воды ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу. Пломба навешивается на внешнюю боковую сторону счетчика крыльчатого холодной воды ВДХ- 1 5М, ВДХ- 1 5ИМ, ВДХ-20М, ВДХ-20ИМ, холодной и горячей воды ВДГ- 1 5М, ВДГ- 1 5ИМ, ВДГ-20М, ВДГ-20ИМ посредством проволоки неразъемного хомута, проведенной через специальные отверстия, соединяющие измерительную камеру и счетный механизм. Место пломбировки счетчиков крыльчатых холодной воды ВДХ- 1 5М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ, холодной и горячей воды ВДГ- 1 5М, ВДГ- 1 5ИМ, ВДГ-20М, ВДГ-20ИМ представлено на рисунке 2.

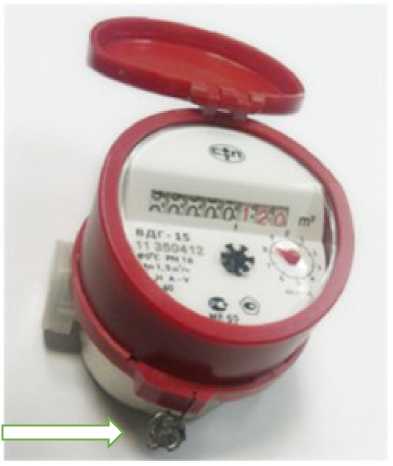

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначен ие места нанесения знака поверки счетчиков крыльчатых холодной воды ВДХ- 1 5М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ, холодной и горячей воды ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на шкалу счетчиков крыльчатых холодной воды ВДХ-15М, ВДХ-15ИМ, ВДХ-20М,

ВДХ-20ИМ, холодной и горячей воды ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ офсетным способом и в верхний правый угол титульных листов эксплуатационной документации типографским способом.

Таблица 3 - Комплектность счетчиков крыльчатых холодной воды ВДХ- 15М, ВДХ-15ИМ, ВДХ-

осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».

Основное средство поверки:

- установка поверочная для поверки счетчиков воды УП-250, диапазон измерения расхода от 0,03 до 600 м³/ч, пределы допускаемой относительной погрешности установки при методе измерения объема равны ± 0,2 % (Госреестр № 28668-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке счетчиков крыльчатых холодной воды ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ, холодной и горячей воды ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ, а также на свинцовую (пластмассовую) пломбу в соответствии с рисунком 2.

Сведения о методиках (методах) изме рений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к счетчикам крыльчатым холодной воды ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ, холодной и горячей воды ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ

Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия

ТУ 4213-007-26240658-14 Счетчики крыльчатые холодной воды ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ, холодной и горячей воды ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ. Технические условия

Общество с ограниченной ответственностью «Спецтехприбор»

(ООО «Спецтехприбор»)

ИНН 5042140224

Адрес: 141313, Московская область, г. Сергиев Посад, Московское шоссе, д.25, литер Б, офис 12

Телефон: +7 (496) 547 -85-70, 547-58-55

Web-сайт: www.spectechpribor.ru

Е-mail: info@spectechpribor.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: +7 (843) 272-70-62, факс: +7 (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015.
