Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2381
Лист № 1 Всего листов 18
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы универсальные ГАНК-4 (ГАНК-4АР, ГАНК-4 А, ГАНК-4Р, ГАНК-4С, ГАНК-4М, ГАНК-4РБ, ГАНК-4Ф)
Назначение средства измеренийГазоанализаторы универсальные ГАНК-4 (ГАНК-4АР, ГАНК-4А, ГАНК-4Р, ГАНК-4С, ГАНК-4М, ГАНК-4РБ, ГАНК-4Ф) (далее - газоанализаторы) предназначены для автоматического измерения содержания различных веществ и выдачи показаний физических факторов в атмосферном воздухе, в воздухе рабочей зоны, в закрытых (замкнутых) и жилых помещениях, в промышленных выбросах, вентвыбросах и в технологических процессах в целях охраны окружающей среды, обеспечения безопасности труда и оптимизации технологических процессов.
Описание средства измеренийПринцип действия газоанализаторов основан на следующих методах определения массовой концентрации веществ, в зависимости от контролируемого вещества:
-
- спектрофотометрический, при котором измерения проводятся с использованием сменных химкассет;
-
- электрохимический, полупроводниковый, термокаталитический, оптический, фотоионизационный - при которых измерения проводятся при помощи соответствующих встроенных датчиков.
Спектрофотометрический метод основан на измерении скорости изменения оптической плотности (скорости потемнения) реактивной ленты, пропорциональной концентрации определяемого вещества.
Электрохимический метод основан на потенциостатической амперометрии, заключающейся в измерении тока при электрохимическом окислении вещества на рабочем электроде электрохимической ячейки. Сила тока пропорциональна массовой концентрации вещества в анализируемом газе.
Полупроводниковый метод основан на измерении изменения электропроводимости полупроводникового газочувствительного слоя при химической адсорбции газа на его поверхности, пропорциональной концентрации определяемого вещества.
Термокаталитический метод основан на измерении изменения проводимости на платино-палладиевом электроде при термокаталитической реакции, пропорциональной концентрации определяемого вещества.
Оптический метод основан на измерении избирательного поглощения газом излучения с определенной длиной волны.
Фотоионизационный метод основан на измерении силы тока, вызванного ионизацией газов и паров, пропорциональной концентрации определяемого вещества.
Газоанализатор - универсальный многоканальный прибор с принудительной или диффузионной подачей воздуха, памятью и питанием от сети переменного тока 220 В или от аккумулятора 12 В.
Газоанализаторы выпускаются в следующих модификациях:
Таблица 1 - Модификации газоанализаторов
|
Модификация |
Анализируемая среда |
Особенности конструкции |
|
1 |
2 |
3 |
|
ГАНК-4А, ГАНК-4А Ex |
Атмосферный воздух, воздух закрытых помещений, промышленные выбросы, вентвыбросы |
Переносной (портативный) |
|
ГАНК-4Р, ГАНК-4Р Ex |
Воздух рабочей зоны, промышленные выбросы, вентвыбросы | |
|
ГАНК-4АР, ГАНК-4АР Ex |
Атмосферный воздух, воздух закрытых помещений, воздух рабочей зоны, промышленные выбросы, вентвыбросы | |
|
ГАНК-4С ГАНК-4С Ex |
Стационарный | |
|
ГАНК-4М | ||
|
ГАНК-4Ф | ||
|
ГАНК-4Ф Ex | ||
|
ГАНК-4РБ |
Переносной, стационарный |
Газоанализаторы выпускаются в 2-х исполнениях, общепромышленном и взрывозащищенном. Взрывозащищенное исполнение имеет обозначение Ex и маркировку взрывозащиты 2Exe[ib]dIIBT4Gc X - для модификаций ГАНК-4АР Ex, ГАНК-4А Ex, ГАНК-4Р Ex, ГАНК-4С Ex и 1ExdIICT5Gb X - для модификации ГАНК-4Ф Ex.
Режим работы автоматический. При включении газоанализатора насос прокачивает воздух через датчики и химкассету. При диффузионной подаче пробы воздух поступает к встроенным датчикам через отверстия на стенке прибора.
В работе прибора используется метод прямых измерений. Измерения концентраций выполняются последовательно (в одно и то же время определяется концентрация одного вещества) или параллельно (в одно и то же время определяется концентрация нескольких веществ) в зависимости от модификации газоанализатора.
Результаты измерений выводятся на дисплей в цифровом виде. При превышении установленного предельного уровня концентрации срабатывает звуковая и световая сигнализации.
Общий вид газоанализаторов различных модификаций приведен на рисунках 1-8.
Рисунок 2 - Общий вид газоанализаторов ГАНК-4АР Ex, ГАНК-4А Ex, ГАНК-4Р Ex
Рисунок 1 - Общий вид газоанализаторов
ГАНК-4АР, ГАНК-4А, ГАНК-4Р
Рисунок 3 - Общий вид газоанализатора
ГАНК-4С

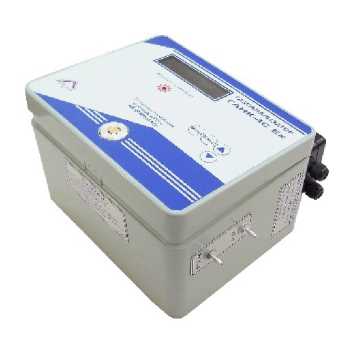

Рисунок 4 - Общий вид газоанализатора
ГАНК-4С Ex

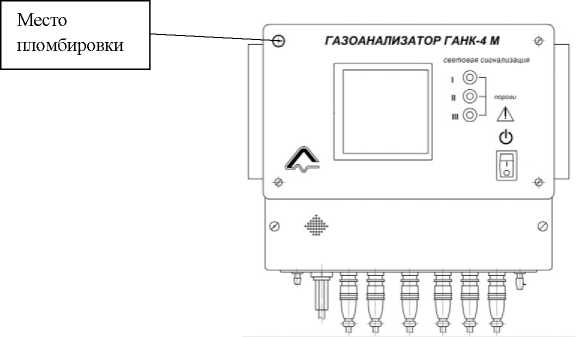

Рисунок 5 - Общий вид газоанализатора
ГАНК-4М

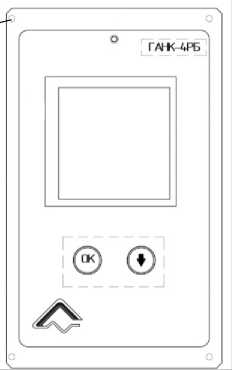

Рисунок 6 - Общий вид газоанализатора
ГАНК-4РБ

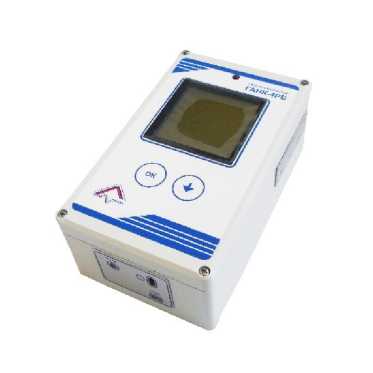

Рисунок 7 - Общий вид газоанализатора
ГАНК-4Ф

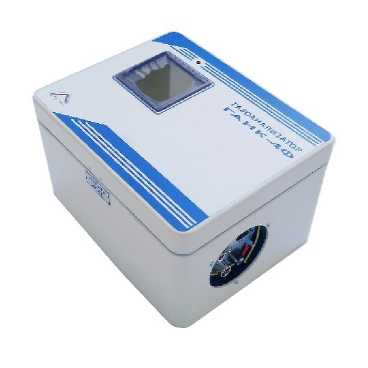

Рисунок 8 - Общий вид газоанализатора
ГАНК-4Ф Ex
Схемы пломбировки от несанкционированного доступа приведены на рисунках 9-12.
Рисунок 9 - Схема пломбировки от несанкционированного доступа газоанализаторов модификаций ГАНК-4АР, ГАНК-4А, ГАНК-4Р, ГАНК-4С, ГАНК-4Ф, ГАНК-4АР Ex,
ГАНК-4А Ex, ГАНК-4Р Ex, ГАНК-4С Ex

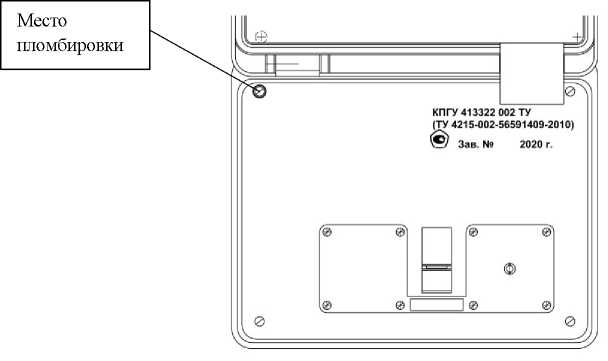

Рисунок 10 - Схема пломбировки от несанкционированного доступа газоанализаторов модификации ГАНК-4М
Место пломбировки
Рисунок 11 - Схема пломбировки от несанкционированного доступа газоанализаторов модификации ГАНК-4РБ
Место пломбировки
Рисунок 12 - Схема пломбировки от несанкционированного доступа газоанализаторов модификации ГАНК-4Ф Ex
Газоанализаторы имеют в своем составе программное обеспечение (ПО), предназначенное для измерения концентрации и вывода на дисплей результатов измерений, хранения данных измерений в памяти, передачу данных в ПК.
ПО состоит из:
-
- автономной части, встроенной в корпус. Части ПО представлены файлами (см. таблицу 2);
-
- ПО для автономных модулей.
Для функционирования газоанализатора необходимо наличие встроенной части ПО.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.
Таблица 2.1 - Идентификационные данные автономной части программного обеспечения ГАНК-4А, ГАНК-4Р, ГАНК-4АР (встроенное, до зав. № 500)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
v 8.18.bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 8.18 |
|
Цифровой идентификатор ПО |
9F6453D8109A900E4953554280FC11EB |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Таблица 2.2 - Идентификационные данные автономной части программного обеспечения ГАНК-4А, ГАНК-4Р, ГАНК-4АР (встроенное с зав. № 501)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
v 8.21.01bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 8.21 |
|
Цифровой идентификатор ПО |
D0B9CDD4E2464303 8737EFA5206E779A |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Таблица 2.3 - Идентификационные данные автономной части программного обеспечения ГАНК-4А, ГАНК-4Р, ГАНК-4АР (встроенное с зав. № 2701)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
v 8.22.01 bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 8.22 |
|
Цифровой идентификатор ПО |
8793067F4BB829EF5A852FEC38378B2E |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Таблица 2.4 - Идентификационные данные автономной части программного обеспечения ГАНК-4С (встроенное)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
v 8.21.02. bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 8.21 |
|
Цифровой идентификатор ПО |
5C054E7212BDFA2331B4D2EAD15075DA |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Таблица 2.5 - Идентификационные данные автономной части программного обеспечения ГАНК-4М (встроенное)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
v 8.21.02. bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 8.21 |
|
Цифровой идентификатор ПО |
5C054E7212BDFA2331B4D2EAD15075DA |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Таблица 2.6 - Идентификационные данные автономной части программного обеспечения
ГАНК-4РБ (переносной) (встроенное)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
KPGU687254 001 02-001 000.txt |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.02 |
|
Цифровой идентификатор ПО |
C8AC27E122DCFD4671A38E88EC36A891 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Таблица 2.7 - Идентификационные данные автономной части программного обеспечения
ГАНК-4РБ (стационарный) (встроенное)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SLAVE1 A RBS 202.txt |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.02 |
|
Цифровой идентификатор ПО |
5FE22B6E62848C648767C6303B975E70 |
|
Алгоритм вычисления цифрового |
MD5 |
|
идентификатора ПО |
Таблица 2.8 - Идентификационные данные автономной части программного обеспечения
ГАНК-4А Ex, ГАНК-4Р Ex, ГАНК-4АР Ex, (встроенное)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
687254-08 09 822 Ex.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 8.22 |
|
Цифровой идентификатор ПО |
92AD6E8D6D00F779263EA121D25B8939 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Таблица 2.9 - Идентификационные данные автономной части программного обеспечения
ГАНК-4С Ex (встроенное)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SNEG Ex 2Level 821.txt |
|
Номер версии (идентификационный номер) ПО |
не ниже 8.21 |
|
Цифровой идентификатор ПО |
B7741908FA2C5C4A0182B794B4785192 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Таблица 2.10 - Идентификационные данные автономной части программного обеспечения
ГАНК-4Ф (встроенное)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SLAVE SNEG F 101.txt |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.01 |
|
Цифровой идентификатор ПО |
029DB8B5B97F124D5E0FFD30A8DDA0AC |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Таблица 2.11 - Идентификационные данные автономной части программного обеспечения
ГАНК-4Ф Ex (встроенное)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SNEG F 2Level 101.txt |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.01 |
|
Цифровой идентификатор ПО |
B2333E421555ADEE8EAB4203A58B74AA |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики газоанализатора
|
Наименование характеристики |
Значение |
|
Диапазон измерений концентраций вредных веществ в атмосферном воздухе |
от 0,5 ПДКсс до 0,5 ПДКр.з. |
|
Диапазон измерений концентраций вредных веществ в |
от 0,5 ПДКр.з. до 20 ПДКр.з. |
|
воздухе рабочей зоны |
Продолжение таблицы 3
|
Диапазон измерений концентраций вредных веществ в вентвыбросах (и технологических процессах) |
более 20ПДКр.з. с разбавителями |
|
Пределы основной относительной погрешности измерений, % |
± 20 |
|
Пределы допускаемой дополнительной погрешности обусловленной влиянием температуры и давления, а также содержанием не измеряемых компонентов газовой смеси в долях от основной погрешности |
0,2 |
|
Примечание - Диапазоны измерений конкретных газоанализаторов можно изменять внутри указанных в таблице диапазонов или совмещать их по требованию заказчика | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Габаритные размеры переносного газоанализатора, мм, не более |
250x200x150 |
|
Габаритные размеры стационарного газоанализатора, мм, не более Время работы без корректировки, месяцев, не менее |
385x215x310 |
|
Время работы без подзарядки аккумулятора, час, не менее |
12 8 |
|
Масса переносного газоанализатора, кг, не более |
3,5 |
|
Масса стационарного газоанализатора, кг, не более |
13,0 |
|
Потребляемая мощность переносного газоанализатора, ВА, не более |
8 |
|
Потребляемая мощность одного модуля стационарного газоанализатора, ВА, не более |
20 |
|
Условия эксплуатации газоанализатора: - температура окружающего воздуха, °С: а) без применения термостата |
от + 5 до + 50 |
|
б) с использованием термостата |
от - 50 до + 5 |
|
- относительная влажность окружающего воздуха, %, не более |
80 |
|
- атмосферное давление, кПа |
от 86 до 106,7 |
|
Срок службы газоанализатора, лет, не менее |
8 |
|
Время прогрева после включения прибора, мин, не более |
15 |
|
Время цикла измерений, с, не более: | |
|
- для химкассет |
30 |
|
- для встроенных датчиков |
20 |
|
Продолжительность отбора пробы, с, не более |
30 |
|
Напряжение питания, В |
220 |
|
Частота, Гц |
50±1 |
|
Напряжение питания от аккумулятора, В |
12+1'г 1 -1,3 |
|
Степень защиты по ГОСТ 14254-2015 (IEC 60529-2013), не ниже |
IP54 |
|
Примечание - При концентрациях определяемого компонента приближенных к нижней границе диапазона время цикла для химкассет не должно превышать 60 с | |
Наименование веществ и диапазоны измерений массовых концентраций представлены в таблице 5.
Таблица 5 - Перечень веществ и диапазоны измерений газоанализаторов ГАНК-4
|
Наименование вещества |
Хим. формула |
Диапазоны измерений массовых концентраций вредных веществ, мг/м3 | |||
|
А атмосферного воздуха от 0,5ПДКсс до 0,5ПДКр.з. |
Р воздуха рабочей зоны от 0,5ПДКр.з. до 20ПДКр.з. | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Азота диоксид (оксид азота (IV)) |
NO2 |
0,02 |
1 |
1 |
40 |
|
Азота оксид (оксид азота (II)) |
NO |
0,03 |
2,5 |
2,5 |
100 |
|
Акрилонитрил (проп-2- енонитрил) |
C3H3N |
0,015 |
0,25 |
0,25 |
10 |
|
Акролеин (проп-2ен-1-аль) |
C3H4O |
0,005 |
0,1 |
0,1 |
4 |
|
Аммиак |
NH3 |
0,02 |
10 |
10 |
400 |
|
Ангидрид сернистый (сера диоксид, оксид серы (IV)) |
SO2 |
0,025 |
5 |
5 |
200 |
|
Ацетальдегид (этаналь, уксусный альдегид) |
C2H3OH |
0,005 |
2,5 |
2,5 |
100 |
|
Ацетон (пропан-2-он) |
СзНбО |
0,175 |
100 |
100 |
4000 |
|
Ацетонитрил (уксусной кислоты нитрил) |
C2H3N |
0,05 |
5 |
5 |
200 |
|
Аэрозоль краски (по ксилолу) |
- |
0,1 |
25 |
25 |
1000 |
|
Бензин |
- |
0,75 |
50 |
50 |
2000 |
|
Бензол |
C6H6 |
0,05 |
2,5 |
2,5 |
100 |
|
Бутанол (бутан-1-ол, 1-бутанол) (бутиловый спирт) |
C4H9OH |
0,05 |
5 |
5 |
200 |
|
Бутилацетат (уксусной кислоты бутиловый эфир) |
C6H12O2 |
0,05 |
25 |
25 |
1000 |
|
Бутилен (2-метилпроп-1-ен, бут-1-ен) |
C4H8 |
1,5 |
50 |
50 |
2000 |
|
Винилацетат (этенилацетат, уксусной кислоты виниловый эфир) |
C4H6O2 |
0,075 |
5 |
5 |
200 |
|
Дизельное топливо |
- |
30 |
150 |
150 |
6000 |
|
1,2-Дихлорэтан |
C2H4C12 |
0,5 |
5 |
5 |
200 |
|
Изобутанол (бутан-2-ол, 2-метилпропанол-1) |
C4H10O |
0,05 |
5 |
5 |
200 |
|
Изопропилбензол (1-метилэтил-бензол, кумол, 2-фенилпропан) |
C9H12 |
0,007 |
25 |
25 |
1000 |
|
Кислота муравьиная (метановая кислота) |
CH2O2 |
0,025 |
0,5 |
0,5 |
20 |
Продолжение таблицы 5
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Ксилол (диметилбензол) |
C8H10 |
0,1 |
25 |
25 |
1000 |
|
Метанол (метиловый спирт) |
CH3OH |
0,25 |
2,5 |
2,5 |
100 |
|
Метил-2-метилпроп- 2-еноат (метилметакрилат, метиловый эфир метакриловой кислоты) |
C5H8O2 |
0,005 |
5 |
5 |
200 |
|
Метилбензол (толуол) |
C7H8 |
0,3 |
25 |
25 |
1000 |
|
Метантиол (метилмеркаптан) |
CH3SH |
0,003 |
0,4 |
0,4 |
16 |
|
2-Аминоэтанол (моноэтаноламин, 2-аминоэтан-1 -ол) |
C2H7NO |
0,01 |
0,25 |
0,25 |
10 |
|
Нафталин |
C10H8 |
0,0035 |
10 |
10 |
400 |
|
Озон (трикислород) |
Оз |
0,015 |
0,05 |
0,05 |
2 |
|
Пропан-2-ол (изопропанол, изопропиловый спирт) |
C3H8O |
0,3 |
5 |
5 |
200 |
|
Пропен(пропилен) |
СзНб |
1,5 |
25 |
25 |
200 |
|
Углерод (сажа) |
С |
0,025 |
2 |
2 |
80 |
|
Дигидросульфид (сероводород, сульфид водорода) |
H2S |
0,004 |
5 |
5 |
200 |
|
Сероуглерод (углерод дисульфид, сульфид углерода (IV)) |
CS2 |
0,0025 |
1,5 |
1,5 |
60 |
|
Пентан-1-ол (спирт амиловый) |
С5Н11ОН |
0,005 |
5 |
5 |
200 |
|
Этенилбензол (стирол) |
C8H8 |
0,001 |
5 |
5 |
200 |
|
Углерода диоксид (диоксид углерода) |
CO2 |
1950 |
4500 |
4500 |
180000 |
|
Углерод оксид (угарный газ, монооксид углерода) |
СО |
1,5 |
10 |
10 |
400 |
|
Тетрахлорметан (углерод 4-х хлористый, перхлорметан) |
CC14 |
0,035 |
5 |
5 |
200 |
|
Гидроксибензол (фенол) |
C6H5OH |
0,0015 |
0,15 |
0,15 |
6 |
|
Формальдегид (метаналь) |
CH2O |
0,0015 |
0,25 |
0,25 |
10 |
|
Гидрофторид |
HF |
0,0025 |
0,25 |
0,25 |
10 |
|
(фтороводород) | |||||
|
Хлор |
C12 |
0,015 |
0,5 |
0,5 |
20 |
|
Хлорбензол |
C6H5CI |
0,05 |
25 |
25 |
1000 |
|
Гидрохлорид (хлороводород) |
HC1 |
0,05 |
2,5 |
2,5 |
100 |
|
Циклогексанон |
C6H10O |
0,02 |
5 |
5 |
200 |
Продолжение таблицы 5
|
Этанол (этиловый спирт) |
C2H5OH |
2,5 |
500 |
500 |
20000 |
|
Эпоксиэтан (этилена оксид, оксиран) |
C2H4O |
0,015 |
0,5 |
0,5 |
20 |
|
Этантиол (этилмеркаптан) |
C2H5SH |
0,5 |
20 | ||
|
2-Этоксиэтанол (этилцеллозольв) |
C4H10O2 |
0,35 |
5 |
5 |
200 |
|
Примечания:
| |||||
Газоанализаторы типа ГАНК-4 могут применяться для измерения других вредных веществ при наличии аттестованных методик измерений.
Диапазоны показаний физических факторов представлены в таблице 6.
Таблица 6 - Диапазоны показаний физических факторов
|
Измеряемая величина |
Единица измерения |
Диапазон измерений |
|
Шум |
Дб |
от 20 до 130 |
|
Вибрация |
Дб |
от 20 до 160 |
|
Освещенность, Е |
Лк |
от 1 до 20000 |
|
Пульсация освещенности |
% |
от 0 до 20 |
|
Тепловое излучение |
мкВт/см2 |
от 15 до 1000 |
|
Электрическое поле, 50 Гц |
от 0,1 В/м до 100 кВ/м | |
|
Магнитное поле, 50 Гц |
от 10 А/м до 10 кА/м | |
|
СВЧ излучение |
мкВт/см2 |
от 0,5 до 2000,0 |
|
Радиация |
мкр/ч |
от 10 до 3000 |
|
Аэроионы |
шт/м3 |
от 20 до 5000 |
|
Температура, Т |
оС |
от - 50 до +50 |
|
Влажность, Н |
% |
0 до 95 |
|
Давление, Р |
мм. рт. ст. |
700 до 800 |
|
Скорость воздуха, V |
м/с |
0,1 до 20,0 |
|
Статическое поле |
В/м |
0,3 до 180,0 |
|
Примечание - Возможна выдача показаний других физических факторов по заявкам заказчика. | ||
наносится на лицевую панель газоанализатора фотогальваническим способом и на титульный лист эксплуатационной документации КПГУ 413322 002 РЭ типографским способом.
Комплектность средства измеренийТаблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Газоанализатор универсальный ГАНК-4 |
- |
1 шт. |
|
Кабель питания сетевой |
- |
1 шт. |
|
Встроенный аккумулятор 12 В 7,2 А.ч |
- |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Сумка - кофр |
- |
1 шт. |
|
Изделие с ограниченным ресурсом - набор химкассет |
- |
1 шт. |
|
Комплект ЗИП:
|
- |
1 шт. 1 шт.
|
|
Паспорт |
КПГУ 413322 002 ПС |
1 экз. |
|
Руководство по эксплуатации |
КПГУ 413322 002 РЭ |
1 экз. |
|
Методика поверки |
КПГУ 413322 002 ДЛ |
1 экз. |
|
Кабель подключения компьютера |
- |
По специальному заказу |
|
Диск с программным обеспечением |
- | |
|
Дожигатель |
КПГУ 413322 012 ТУ |
По специальному заказу |
|
Устройство пробоподготовки УП1/1 |
КПГУ 413322 009 ТУ |
По специальному заказу |
|
Устройство пробоподготовки УП1/2 |
КПГУ 413322 010 ТУ |
По специальному заказу |
|
Термостат ТП-1 |
КПГУ 413322 007 ТУ |
По специальному заказу |
|
Термостат ТС-1 |
КПГУ 413322 007-01 ТУ |
По специальному заказу |
|
Разбавитель РП-1 |
КПГУ 413322 013 ТУ |
По специальному заказу |
|
Разбавитель РП-2 |
КПГУ 413322 005 ТУ |
По специальному заказу |
|
Разбавитель РП-1/2 |
КПГУ 413322 014 ТУ |
По специальному заказу |
|
Разбавитель РС-2 |
КПГУ 413322 006 ТУ |
По специальному заказу |
|
Методика выполнения измерений вредных веществ в воздухе |
см. таблицу 8 |
По специальному заказу |
|
Сумка термостатная |
ТУ 26.51.70.110-101 56591409-2019 (КПГУ 065155.000) |
По специальному заказу |
|
Устройство проверки работоспособности |
КПГУ.061541.000 |
По специальному |
|
заказу |
Продолжение таблицы 7_____________________________________________________
Примечания:
-
1 Методика поверки поставляется в 1 экземпляре на партию газоанализаторов, отправляемых в один адрес.
-
2 Дожигатель поставляется по отдельному заказу на конкретный газоанализатор (партию газоанализаторов).
-
3 Термостат ТП-1 и ТС-1, сумка термостатная поставляются по отдельному заказу.
-
4 Устройства пробоподготовки УП, разбавители РП и РС поставляются по отдельному заказу на конкретный газоанализатор (партию газоанализаторов).
-
5 Методика выполнения измерений вредных веществ поставляется по отдельному заказу на конкретный газоанализатор с учетом диапазонов измерений.
-
6. Встроенный аккумулятор, зарядное устройство, сумка-кофр поставляются только для переносных моделей газоанализаторов (с модификацией ГАНК-4РБ сумка-кофр не поставляется).
-
7. Устройство проверки работоспособности поставляется по отдельному заказу
осуществляется по документу КПГУ 413322 002 ДЛ «Газоанализаторы универсальные ГАНК-4 (ГАНК-4АР, ГАНК-4А, ГАНК-4Р, ГАНК-4С, ГАНК-4М, ГАНК-4РБ, ГАНК-4Ф). Методика поверки» с изменением № 2, утвержденному ОАО ФНТЦ «Инверсия» 08 октября 2020 года. Основные средства поверки:
-
- стандартные образцы состава газовых смесей ГСО 4027-87, ГСО 4014-87, ГСО 427888, ГСО 8142-2002, ГСО 7826-2000, ГСО 9259-2008, ГСО 8131-2002, ГСО 7977-2002, ГСО 4281-88, ГСО 3784-77, ГСО 3814-77, ГСО 8789-2006, выпускаемые в баллонах под давлением;
-
- генератор озона ГС-024, регистрационный номер 23505-08;
-
- генератор газовых смесей комбинированный КГС-01, регистрационный номер 24464-03;
-
- генератор нулевого воздуха ГНГ-01, регистрационный номер 26765-04;
-
- поверочный нулевой газ (ПНГ) - воздух в баллонах под давлением по ТУ 6-21-5-82;
-
- источники микропотоков газов и паров: ИМ10-М-Б, ИМ91-О-Б, ИМ138-М-А2, ИМ11-М-А2, ИМ13-М-Б, ИМ35-М-Б, ИМ14-М-А2, ИМ16-М-А2, ГП-40-М-Б, ИМ45-М-А2, ИМ38-М-А2, ИМ150-М-А2, ИМ97-О-А2, ИМ28-М-А2, ИМ41-М-А2, ИМ154-О-Б, ИМ71-М-Б, ИМ60-М-А2, ИМ89-М-А2, ИМ94-М-А2, ИМ08-М-Г1, ИМ49-М-Б, ИМ108-М-Е, ИМ58-М-А2, ИМ134-М-А2, ИМ07-М-А2, ИМ93-О-А2, 1-го разряда в соответствии с ГОСТ 8.5782014, регистрационный номер 15075-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Аттестованные методики измерений представлены в таблице 8.
Таблица 8 - Перечень аттестованных методик измерений
|
Наименование методики измерений |
Регистрационный номер по Федеральному реестру методик измерений |
|
1 |
2 |
|
Методика измерений массовой концентрации фреонов в атмосферном воздухе и воздухе рабочей зоны газоанализатором ГАНК-4. № 1-23-2013 |
ФР.1.31.2014.17138 |
|
Методика измерений массовой концентрации серо- и азотсодержащих органических соединений в атмосферном воздухе газоанализатором ГАНК-4. № 1- |
ФР.1.31.2014.17137 |
22-2013
|
Методика измерений № 1-20-2013. Методика измерений массовой концентрации марганца в сварочном аэрозоле в воздухе рабочей зоны газоанализатором ГАНК-4 |
ФР.1.31.2013.14153 |
|
Методика измерений массовой концентрации металлов и их неорганических соединений в воздухе рабочей |
ФР.1.31.2013.14152 |
зоны газоанализатором ГАНК-4
|
Методика измерений массовой концентрации пыли в воздухе рабочей зоны газоанализатором ГАНК-4. |
ФР.1.31.2012.12433 |
(Внесена взамен ФР.1.31.2008.06146)
|
Методика измерений массовой концентрации вредных веществ в воздухе рабочей зоны газоанализатором |
ФР.1.31.2012.12432 |
ГАНК-4. (Внесена взамен ФР.1.31.2008.05006)
|
Методика измерений массовой концентрации органических спиртов в атмосферном воздухе |
ФР.1.31.2012.12313 |
газосигнализатором ГАНК-4
|
Методика выполнения измерений массовой концентрации галогенопроизводных ароматических, предельных и непредельных углеводородов в атмосферном воздухе газоанализатором ГАНК-4 |
ФР.1.31.2011.12312 |
|
МВИ массовой концентрации элегаза и продуктов его распада в пересчете на диоксид серы в воздухе рабочей |
ФР.1.31.2010.06969 |
зоны газоанализатором ГАНК-4
|
МВИ массовой концентрации вредных веществ в сварочном аэрозоле в воздухе рабочей зоны |
ФР.1.31.2010.06968 |
газоанализатором ГАНК-4
|
МВИ массовой концентрации предельных углеводородов и углеводородов нефти в атмосферном |
ФР.1.31.2010.06967 |
воздухе газоанализатором ГАНК-4
|
МВИ массовой концентрации пыли в атмосферном воздухе газоанализатором ГАНК-4 |
ФР.1.31.2010.06966 |
|
МВИ массовой концентрации непредельных и ароматических углеводородов, оксидов и ацетатов некоторых органических веществ в атмосферном |
ФР.1.31.2010.06965 |
воздухе газоанализатором ГАНК-4
|
МВИ массовой концентрации кислых и основных паров в атмосферном воздухе газоанализатором ГАНК-4 |
ФР.1.31.2009.06145 |
|
МВИ массовой концентрации вредных веществ в |
ФР.1.31.2009.06144 |
атмосферном воздухе газоанализатором ГАНК-4
Продолжение таблицы 8
|
1 |
2 |
|
Методика измерений массовой концентрации вредных веществ в промышленных выбросах газоанализатором |
ФР.1.31.2011.11325 |
ГАНК-4
|
Методика измерений № 1-12-2001 массовой концентрации серо- и азотосодержащих органических соединений в воздухе рабочей зоны газоанализатором |
ФР.1.31.2011.09651 |
ГАНК-4
|
Методика измерений № 1-11-2011 массовой концентрации эфиров, кетонов и альдегидов в воздухе рабочей зоны газоанализатором ГАНК-4 |
ФР.1.31.2011.09650 |
|
Методика измерений № 1-10-2011 массовой концентрации неорганических соединений некоторых металлов в воздухе рабочей зоны газоанализатором |
ФР.1.31.2011.09649 |
ГАНК-4
|
Методика измерений массовой концентрации непредельных и ароматических углеводородов, ацетатов и оксидов органических веществ в воздухе рабочей зоны |
ФР.1.31.2010.08576 |
газоанализатором ГАНК-4
|
МВИ измерений массовой концентрации фреонов в воздухе рабочей зоны газоанализатором ГАНК -4 |
ФР.1.31.2010.07149 |
|
Методика измерений массовой концентрации галогенопроизводных ароматических, предельных и непредельных углеводородов в воздухе рабочей зоны |
ФР.1.31.2011.10429 |
газоанализатором ГАНК-4
|
Методика измерений объёмной доли кислорода в воздухе рабочей зоны газоанализатором ГАНК-4 |
ФР.1.31.2011.10428 |
|
Методика измерений массовой концентрации предельных углеводородов и углеводородов нефти в воздухе рабочей зоны газоанализатором ГАНК-4 |
ФР.1.31.2010.08575 |
|
Методика измерений массовой концентрации спиртов в воздухе рабочей зоны газоанализатором ГАНК-4 |
ФР.1.31.2010.08574 |
|
Методика измерений массовой концентрации кислых и основных паров в воздухе рабочей зоны |
ФР.1.31.2010.08573 |
газоанализатором ГАНК-4
|
Методика измерений массовой концентрации вредных веществ в воздухе пассажирского помещения и кабины автомобильного транспортного средства |
ФР.1.31.2011.11326 |
газоанализатором ГАНК-4РБ
|
Методика измерений массовой концентрации эфиров, кетонов и альдегидов в атмосферном воздухе |
ФР.1.31.2016.22667 |
газоанализатором ГАНК-4
|
Методика измерений значений массовой концентрации элегаза в атмосферном воздухе и воздухе рабочей зоны |
ФР.1.31.2017.27002 |
газоанализатором ГАНК-4
|
Методика измерений массовой концентрации и объемной доли окислителей и восстановителей в |
ФР.1.31.2020.37246 |
|
атмосферном воздухе, в воздухе рабочей зоны, |
Продолжение таблицы 8
|
промышленных выбросах и замкнутых помещениях газоанализатором ГАНК-4 |
Нормативные и технические документы, устанавливающие требования к газоанализаторам универсальным ГАНК-4 (ГАНК-4АР, ГАНК-4А, ГАНК-4Р, ГАНК-4С, ГАНК-4М, ГАНК-4РБ, ГАНК-4Ф)
Газоанализаторы универсальные ГАНК-4. Технические условия КПГУ 413322 002 ТУ (ТУ 4215-002-56591409-2010)
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от
14 декабря 2018 г. № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 17.2.3.01-86 Охрана природы. Атмосфера. Правила контроля качества воздуха населенных пунктов
ГОСТ 17.2.6.02-85 Охрана природы. Атмосфера. Газоанализаторы автоматические для контроля загрязнения атмосферы. Общие технические требования
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
ГН 2.1.6.3492-17 Гигиенические нормативы. Предельно-допустимые концентрации (ПДК) загрязняющих веществ в атмосферном воздухе городских и сельских поселений
ГН 2.1.6.2309-07 Ориентировочные безопасные уровни воздействия (ОБУВ) загрязняющих веществ в атмосферном воздухе населенных мест
ГН 2.2.5.3532-18 Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны
ГН 2.2.5.2308-07 Ориентировочные безопасные уровни воздействия (ОБУВ) вредных веществ в воздухе рабочей зоны
СанПиН 2.1.6.1032-01 Гигиенические требования к обеспечению качества атмосферного воздуха населенных мест
ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.1.009-2009 Система стандартов безопасности труда. Электробезопасность. Термины и определения
ИзготовительОбщество с ограниченной ответственностью «НПО «Прибор» ганк»
(ООО «НПО «Прибор» ганк»)
ИНН 7724223692
Адрес: 105318, г. Москва, ул. Ибрагимова, д.31, корпус 10, эт/помещ. 2/7
Телефон (факс): +7 (495) 419-00-92, 580-61-31.
E-mail: info@gank4.ru, pribor@gank4.ru
Испытательный центрОткрытое акционерное общество Федеральный научно-технический центр метрологии систем экологического контроля «Инверсия»
Адрес: 107031, г. Москва, ул. Рождественка, д.27
Телефон (факс): +7 (495) 608-45-56
E-mail: inversiyaDIR@yandex.ru
испытаний средств
Аттестат аккредитации ОАО ФНТЦ «ИНВЕРСИЯ» по проведению измерений в целях утверждения типа RA.RU.311322 от 22.10.2015 г.
