ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы жидкости люминесцентно-фотометрические «Флюорат-02»

Назначение средства измерений

Анализаторы жидкости люминесцентно-фотометрические «Флюорат-02» (в дальнейшем - анализаторы) предназначены для измерений содержания различных компонентов в жидких пробах.

Описание средства измерений

Принцип действия канала регистрации люминесценции анализаторов основан на измерении интенсивности светового потока от исследуемого объекта, возникающего под воздействием возбуждающего оптического излучения выделенного спектрального диапазона или в результате химических реакций и регистрируемого фотоприёмником этого канала. Фотометрический канал (канал пропускания) анализаторов предназначения для измерений коэффициента направленного пропускания исследуемого объекта.

Оптическая схема анализатора позволяет реализовать методы фотометрического и люминесцентного анализа, а также нефелометрии и турбидиметрии.

Анализаторы конструктивно выполнены в виде настольных лабораторных приборов и представляют собой единый блок и состоят из источника оптического излучения (ксеноновая лампа), элементов оптической схемы, кюветного отделения с портами для светофильтров каналов пропускания и регистрации люминесценции, фотоприемников оптических каналов, микропроцессорной системы, в которой происходит обработка сигналов и вычисление результата измерений. Свет от источника излучения, работающего в импульсном режиме, проходит через светофильтр, выделяющий спектральную область возбуждения, и поступает на светоделительную пластину, которая разделяет световой поток на два канала: опорный канал и канал возбуждения люминесценции, одновременно являющийся и фотометрическим каналом. В опорном канале излучение, минуя образец, поступает на приемник излучения этого канала, формируя электрический сигнал сравнения, который служит для коррекции нестабильности работы лампы от импульса к импульсу. В канале возбуждения люминесценции/фотометрическом канале свет проходит через исследуемый образец, вызывая его люминесценцию, и затем поступает на его фотоприемник. Электрический сигнал этого приемника зависит от коэффициента направленного пропускания исследуемого объекта. В канале регистрации люминесценции излучение люми-несцирующих компонентов исследуемого объекта проходит через светофильтр, выделяющий спектральную область регистрации, и попадает на приемник излучения канала регистрации люминесценции. Электрический сигнал этого приемника зависит от концентрации и состава определяемых веществ в растворе и называется сигналом люминесценции.

При помощи микропроцессорной системы анализаторов производится обработка сигналов от фотоприёмников всех каналов и вычисление концентрации определяемых веществ с использованием предварительно установленной градуировочной характеристики.

Анализаторы выпускаются в следующих модификациях:

«Флюорат-02-4М» - для измерения коэффициента направленного пропускания и интенсивности флуоресценции, фосфоресценции и хемилюминесценции проб, в качестве флуоримет-рического детектора для хроматографии;

«Флюорат-02-5М» - для измерения коэффициента направленного пропускания и интенсивности флуоресценции.

Обе модификации анализаторов имеют одинаковый внешний вид, который представлен на рисунке 1.

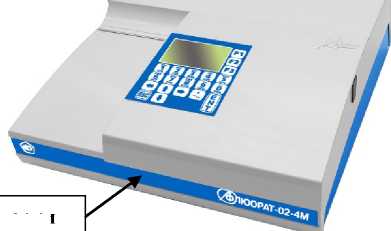

Рисунок 1 - Общий вид анализаторов жидкости люминесцентно-фотометрических «Флюорат-02»

Место нанесения знака поверки

Анализаторы оснащены как встроенным, так и автономным программным обеспечением (ПО) для управляющего компьютера; использование автономного ПО является опциональным. Сведения об идентификационных данных (признаках) встроенного и автономного ПО приведены в таблице 1.

Встроенное ПО выполняет следующие функции:

• - управление работой анализаторов без подключения к внешнему компьютеру;

• - сбор и обработка измерительной информации, поступающей с фотоприемников;

• - расчет коэффициентов направленного пропускания и интенсивности люминесценции проб;

• - градуировка анализаторов и вычисление результатов измерений;

• - сохранение результатов измерений и градуировочных характеристик в энергонезависимой памяти.

Метрологически значимой частью автономного ПО «Флюорейт» является динамически подключаемая библиотека FluoratMetrology.dll.

Автономное ПО «Флюорейт» выполняет следующие функции:

• - управление работой анализаторов, подключенных к внешнему компьютеру;

• - сбор и обработка измерительной информации, поступающей от анализаторов через USB- порт;

• - градуировка анализаторов и вычисление результатов измерений;

• - сохранение градуировочных характеристик и результатов измерений на жестком диске персонального компьютера;

• - создание отчетов по результатам измерений.

Уровень защиты встроенного и автономного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 -Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на лицевую панель анализаторов и/или шильд и титульный лист Руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

приведены в руководстве по эксплуатации (подразделы 2.6 - 2.7); при использовании в сфере государственного регулирования обеспечения единства измерений анализатор применяется в соответствии с аттестованными методиками (методами) измерений.

ТУ 4215-350-45549798-2013 «Анализаторы жидкости люминесцентно-фотометрические «Флюорат-02». Технические условия»

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «07» июля 2021 г. № 1198

Сведения об утвержденном типе средств измерений, подлежащие изменению
