Трансформаторы напряжения НКФ 110-57У1
Назначение средства измеренийТрансформаторы напряжения НКФ 110-57У1 (далее - трансформаторы) предназначены для применения в электрических цепях переменного тока частотой 50 Гц с номинальными напряжениями 110 кВ с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Описание средства измеренийПринцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжение для измерения, а также обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую конструкцию. Активная часть трансформаторов находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.
Общий вид трансформаторов напряжения и места пломбирования представлены на рисунке 1.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.

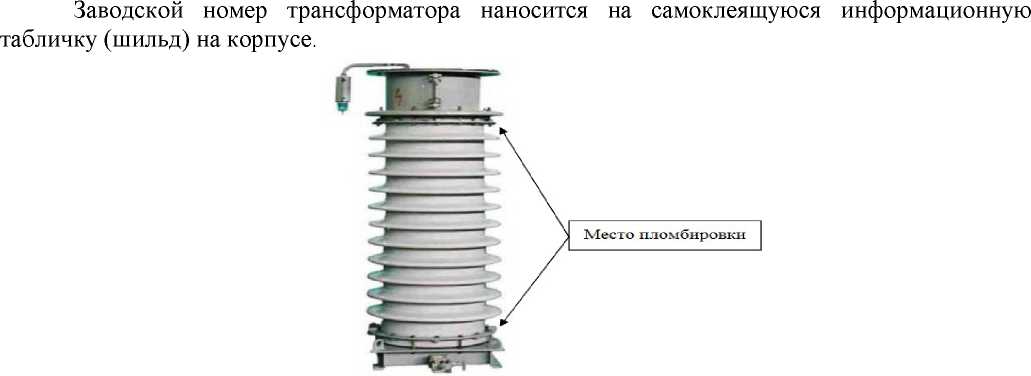

Рисунок 1 - Общий вид трансформатора напряжения и места пломбирования
Программное обеспечение отсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Модификация трансформатора |
НКФ-110-57У1 |
|
Заводской номер |
1042476, 1042621, 1047460, 1047489, 1047739, 1049832 |
|
Номинальное напряжение первичной обмотки, кВ |
110^3 |
|
Номинальное напряжение основной вторичной обмотки, В |
100^3 |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100 |
|
Коэффициент трансформации |
1100 |
|
Класс точности основной вторичной обмотки |
0,5 |
|
Класс точности дополнительной вторичной обмотки |
3Р |
|
Номинальная мощность основной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
400 |
|
Номинальная частота, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °C |
от -45 до +40 |
наносится на паспорт типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения (заводские номера: 1042476, 1042621, 1047460, 1047489, 1047739, 1049832) |
НКФ 110-57У1 |
6 шт. |
|
Трансформатор напряжения НКФ 110-57У1. Паспорт |
- |
6 шт. |
Сведения о методиках (методах) измерений
указаны в паспорте в разделе 2 «Общие сведения».
Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ 110-57У1ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия.
ИзготовительАкционерное Общество «Производственный Комплекс ХК Электрозавод»
(АО «ПК ХК Электрозавод»)
ИНН: 7718183890
Адрес: 107023, г. Москва, Электрозаводская улица, 21
Тел.: +7 (495) 777-82-12, +7 (495) 777-82-25
Web-сайт: elektrozavod.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7(495) 437-55-77
Факс: +7(495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
