ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули взвешивающие 4D предназначены для статических измерений массы различных грузов.

Принцип действия модуля взвешивающего 4D (далее - модуль 4D) основан на преобразовании действующей на него силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного цифрового тензорезисторного датчика. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Электрический сигнал, пропорциональный массе взвешиваемого объекта, преобразуется в цифровую форму для последующей индикации в единицах массы.

Модуль 4D состоит из грузоприемного устройства и четырех цифровых весоизмерительных датчиков DLC со встроенными в них датчиками температуры для термокомпенсации. Установка по уровню производится с помощью пузырькового уровня и установочных опор, которые ввернуты непосредственно в корпуса датчиков.

Девять вариантов исполнения грузоприёмного устройства (рисунок 1) отличаются следующим:

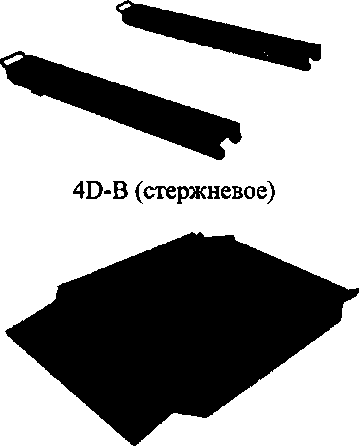

Грузоприёмное устройство стержневое 4D-B состоит из двух рам, устанавливаемых параллельно и вровень на расстоянии не более 10-и метров друг от друга и соединенных кабелем.

Грузоприёмное устройство паллетное 4D-U состоит из рамы П-образной формы и предназначено для взвешивания грузов на поддонах.

Грузоприёмное устройство низкопрофильное складывающееся 4D-LA состоит из рамы, грузоприемной платформы и двух откидывающихся пандусов.

Грузоприёмное устройство низкопрофильное моноблочное 4D-LM состоит из рамы, совмещенной с грузоприемной платформой, которая имеет два съезда с двух противоположных сторон.

Грузоприёмное устройство платформенное составное 4D-P состоит из рамы грузоприемной платформы и двух стационарных пандусов (пандусы прилагаются опционально).

Грузоприёмное устройство платформенное моноблочное 4D-PM состоит из рамы, совмещенной с грузоприемной платформой.

Грузоприёмное устройство платформенное составное врезное 4D-PF состоит из рамы грузоприемной платформы врезного исполнения.

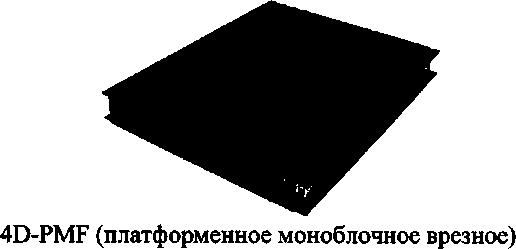

Грузоприёмное устройство платформенное моноблочное врезное 4D-PMF состоит из рамы, совмещенной с грузоприемной платформой врезного исполнения.

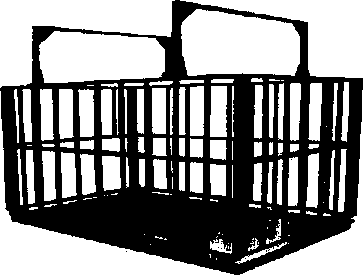

Грузоприёмное устройство для взвешивания скота 4D-L состоит из рамы, грузоприемной платформы, двух пандусов и ограждения по периметру грузоприемной платформы.

Грузоприемные устройства модулей 4D могут быть изготовлены целиком из обычной углеродистой стали, целиком из нержавеющей стали (в обозначении - S) и из обычной углеродистой стали с настилом из нержавеющей стали (в обозначении - SP).

4D-PM (платформенное моноблочное)

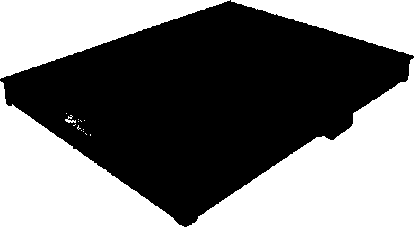

4D-P (платформенное составное)

4D-L (для взвешивания скота)

Рисунок 1 - Варианты исполнения грузоприёмного устройства

Восемь модификаций модулей 4D различаются максимальными, минимальными нагрузками, пределами допускаемой погрешности, поверочными делениями и имеют обозначение:

Модуль взвешивающий 4D-K.S-N-H

где 4D - обозначение типа;

К - вариант исполнения грузоприёмного устройства (В, U, LA, LM, Р, PM, PF, PMF, L);

.S - материал грузоприемного устройства (S, SP);

N - размер грузоприемного устройства (1..23);

Н - максимальная нагрузка, кг;

В модуле 4D предусмотрена защита от несанкционированного изменения установленных регулировок (регулировки чувствительности (юстировки)) при помощи программного двадцатичетырехразрядного несбрасываемого счетчика, показания которого меняются случайным образом автоматически при каждой юстировке. Генератор случайных чисел выдает контрольное число - код юстировки. Код юстировки при юстировке записывается во всех четырех цифровых весоизмерительных датчиках. При замене любого цифрового весоизмерительного датчика или при повторной юстировке код юстировки изменяется. Повторить код юстировки невозможно. Код юстировки отображается на любом терминале, производства ЗАО «МАССА-К» при подключении его к модулю 4D и вводе специальных команд описанных в руководстве по эксплуатации на терминал.

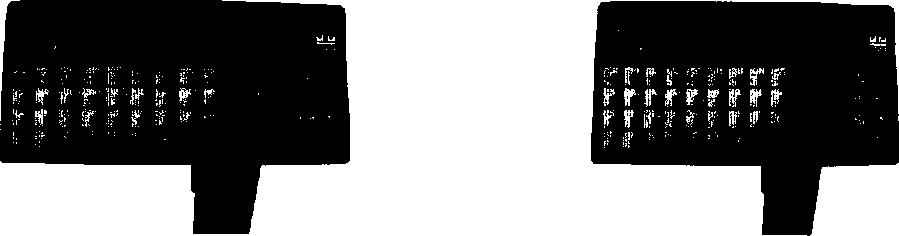

Рисунок 2 - Индикация кода юстировки

Место нанесения знака поверки указано на рисунке 3.

Рисунок 3 - Маркировка и место нанесения знака поверки

Маркировка производится на фирменной, разрушающейся при снятии, планке (рисунок 3), на которой нанесено:

• - торговая марка изготовителя;

• - обозначение модуля взвешивающего 4D;

• - предельные значения температуры;

• - версия программного обеспечения;

• - серийный номер;

• - год выпуска;

• - класс точности;

• - знак утверждения типа;

• - максимальная нагрузка (Мах);

• - минимальная нагрузка (Min);

• - поверочный интервал (е);

• - максимальное значение выборки массы тары.

В модуле 4D используется встроенное программное обеспечение (далее - ПО), которое жестко привязано к электрической схеме с определенными программными средствами и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после поверки. Программное обеспечение выполняет функции по сбору, обработке и передаче измерительной информации.

Идентификация программы:

Версия ПО и контрольная сумма ПО индицируется на терминале (устройстве управления). Терминал при помощи специальных команд считывает версию ПО и контрольную сумму ПО (смотри Руководство по эксплуатации на терминал).

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «средний». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Таблица 5 - Габаритные размеры и масса грузоприемного устройства

наносится на титульный лист руководства по эксплуатации типографским способом и на фирменную планку, закрепленную на грузоприемном устройстве, фотохимическим способом.

Таблица 6 - Комплектность средства измерений

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011.

Основные средства поверки:

- Эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2015.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на фирменную планку, закрепленную на грузоприемном устройстве.

приведены в эксплуатационном документе.

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ТУ 4274-040-27450820-2012 Модули взвешивающие 4D. Технические условия
