МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

27 ноября 2020 г.

Москва

О продлении срока действия утвержденного типа средства измерений и внесении изменений в описание типа на весы автомобильные электронные портативные ВА-П

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями АО «Тензо-М» от 19 июня 2020 г. № 40/М, № 38/М и № 37/М приказываю:

• 1. Продлить срок действия утвержденного типа средства измерений на весы автомобильные электронные портативные ВА-П на последующие 5 лет.

• 2. Утвердить новую редакцию описания типа на весы автомобильные электронные портативные ВА-П, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 46357-11, в связи с изменением юридического адреса изготовителя с «Люберецкий муниципальный район» на «городской округ Люберцы», изложив его в новой редакции согласно приложению к настоящему приказу.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

—

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертифи кат: 01С95С9АО07САСВ9В24В5327С21ВВ4СЕ93

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

V__________—__________/

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы автомобильные электронные портативные ВА-П (далее - весы), предназначены для определения массы автотранспортных средств (далее - АТС) и их осевой нагрузки на дорожное полотно.

Описание средства измерений

Принцип действия весов основан на преобразовании деформации упругих элементов тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Электрические сигналы с датчиков суммируются и поступают в ПАС-Р, где суммарный сигнал преобразуется в цифровой код. Информация о результатах измерений по стандартной сертифицированной беспроводной линии связи «Bluetooth» передается на ПК/КПК.

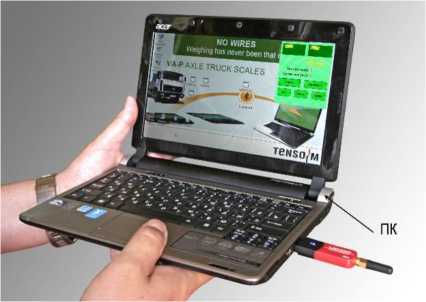

Конструктивно весы состоят из грузоприемного устройства (далее - ГУ) и внешних устройств отображения данных и управления весами — персонального компьютера (далее — ПК) или карманного персонального компьютера (далее — КПК).

ГУ состоит из двух или более грузоприемных платформ (далее - ГП). ГП имеет жесткую конструкцию и опирается на весоизмерительные тензорезисторные датчики (далее - датчики) серии М22 производства АО «Весоизмерительная компания «Тензо-М». В каждую ГП вмонтирован весоизмерительный преобразователь ПАС-Р (далее - ПАС-Р). Каждая ГП имеет в своем составе аккумулятор. Для удобства заезда ТС весы комплектуются въездными пандусами. При измерении полной массы ТС необходимо, чтобы число ГП равнялось удвоенному числу осей взвешиваемого ТС. Управление весами осуществляется с клавиатуры и экрана ПК/КПК.

Внешний вид весов показан на рис. 1.

Въездной пандус          Грузоприемное устройство весов (ГУ)

или

Рис. 1. Внешний вид весов модификации ВА-20П.

Весы выполняют следующие сервисные функции:

• - сигнализация о превышении нагрузки равной Мах+9е;

• - полуавтоматическая установка нуля;

• - компенсация массы тары;

• - индикация уровня заряда батарей;

• - индикация состояния беспроводной линии связи «Bluetooth»;

• - сохранение результатов измерений в памяти ПК/КПК;

• - передача сохраненных в ПК/КПК результатов измерений по беспроводной линии связи стандарта IEEE 802.11 - «Wireless-Fideilty» (Wi-Fi).

Программное обеспечение (ПО) весов является встроенным и реализовано в ПАС-Р, который, в свою очередь, встроен в корпус весов, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств со встроенным ПО. Внутри корпуса весов ПАС-Р опломбирован заводской голографической наклейкой, которая разрушается при попытке его изъятия. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. Номер версии ПО отображается на дисплее внешнего устройства при включении весов или может быть вызван через меню ПО. Дополнительно для предотвращения воздействий и защиты законодательно контролируемых параметров служит административный пароль и электронное клеймо - случайное число, которое автоматически обновляется после каждого сохранения изменений, внесенных в законодательно контролируемые параметры. Цифровое значение электронного клейма заносится в паспорт весов и подтверждается оттиском поверительного клейма. Конструкция весов исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Класс точности весов по ГОСТ OIML R 76- 1 -20 1 1 ..............................................................средний (III)

Минимальные и максимальные нагрузки, дискретности отсчета и поверочные деления, пределы допускаемой абсолютной погрешности в зависимости от интервалов взвешивания приведены в таблице 2.

Таблица 2

*Примечание.

Пределы допускаемой абсолютной погрешности в эксплуатации соответствуют удвоенным значениям.

Таблица 3 - Основные технические характеристики

Наносится типографским способом на титульный лист эксплуатационной документации и термосублимационным способом на маркировочную табличку, расположенную на ГП весов.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется в соответствии с ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» Приложение ДА «Методика поверки весов».

Основные средства поверки: гири 4-го разряда согласно Приказа Росстандарта от 29.12.2018 г. № 2818. «Об утверждении Государственной поверочной схемы для средств измерений массы».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на весоизмерительный прибор, и/или в свидетельство о поверке и соответствующий раздел паспорта.

- в разделе 2 «Использование по назначению» документа «Весы автомобильные электронные портативные ВА-П. Руководство по эксплуатации»;

- «ГСИ. Нагрузки на оси, группы осей и масса автодорожных транспортных средств при поосном взвешивании в статическом режиме. Методика измерений», зарегистрирована с изменениями № 1 и № 2 в Федеральном информационном фонде обеспечения единства измерений за № ФР.1.28.2014.18561.

• 1 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

• 2 Приказ Росстандарта от 29.12.2018 г. № 2818 «Об утверждении государственной поверочной схемы для средств измерения массы»;

• 3 ТУ 4274-082-18217119-2008 «Весы автомобильные электронные портативные ВА-П. Технические условия».

Акционерное общество «Весоизмерительная компания «Тензо-М» (АО «ВИК «Тензо-М») ИНН 5027048351

Адрес: Россия, 140050, Московская область, г.о. Люберцы, д.п. Красково, ул. Вокзальная, 38 Тел/факс +7 (495) 745-3030

Адрес в Интернет: www.tenso-m.ru

Адрес электронной почты: tenso@tenso-m.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46 Тел./факс: (495) 437-55-77/ 437-56-66. Адрес в Интернет: www.vniims.ru Адрес электронной почты: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
