МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

19 сентября 2022 г.                                                                       2317

_______ № ______

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 12 сентября 2022 г. № 2260 «О внесении изменений в сведения об утверищенных типах средств измерений»

В связи с технической ошибкой приказываю:

• 1.  Внести изменения в пункт 11 приложения к приказу от 12 сентября 2022 г. № 2260 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описание типа, изложив его в прилагаемой редакции.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(--------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 029D1O9B000BAE27A64O995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» сентября 2022 г. № 2317

Лист № 1 Регистрационный № 52103-12 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные регистрирующие МСД-200

Преобразователи измерительные регистрирующие МСД-200 (в дальнейшем по тексту именуемые «приборы»), предназначены для измерения физической величины (температуры, давления, влажности, расхода, уровня и т.п.), преобразованной в унифицированный сигнал постоянного тока, а также сбора и регистрации в режиме реального времени измеренных и поступающих от других приборов по локальной сети с интерфейсом связи RS-485 значений параметров.

Принцип действия приборов основан на преобразовании унифицированных электрических сигналов силы постоянного тока в цифровую форму с помощью АЦП и дальнейшей его обработке микропроцессором.

Измеренные, а также поступающие от других приборов по локальной сети значения, регистрируются в режиме реального времени на сменную SD-карту памяти размером до 32 Гб, далее при помощи специального программного обеспечения (ПО) «Конфигуратор МСД-200» загружаются или выводятся через интерфейс RS-485 или USB-интерфейс в персональный компьютер для их визуализации и последующей обработки.

Конструктивно приборы выполнены в пластмассовых корпусах для крепления на DIN-рейку. На лицевой панели прибора размещены светодиодные индикаторы и слот для карты памяти. Клеммы для подключения к питающему напряжению и к первичным преобразователям расположены на нижней части корпуса.

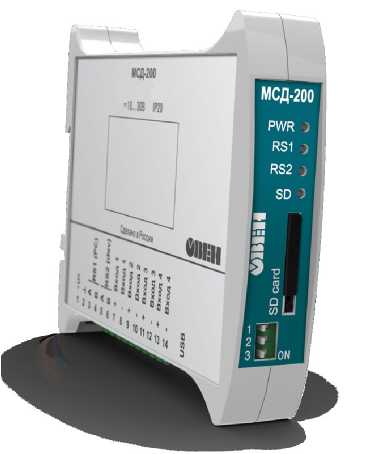

Фотография общего вида приборов приведена на рисунке 1.

Рис. 1

Программное обеспечение (ПО) приборов состоит из:

- встроенной в корпус средства измерений «Преобразователи измерительные регистрирующие МСД-200» части ПО;

- автономной части ПО, реализованной в виде файлов операционной системы.

Для функционирования приборов необходимо наличие встроенной и автономной частей ПО.

Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная и автономная части ПО.

Идентификационные данные программного обеспечения приведены в таблице 1:

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:

«A» - для встроенной части ПО. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

«С» - для автономных частей ПО. Метрологически значимые автономные части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Программное обеспечение не влияет на метрологические характеристики прибора.

Диапазон измерений приборов при работе с соответствующими первичными преобразователями, пределы допускаемых основных приведенных погрешностей измерений и значение единицы младшего разряда приведены в таблице 2:

Таблица 2

Пределы допускаемой дополнительной приведенной погрешности измерения входных параметров приборов, вызванной изменением температуры окружающего воздуха от (20 ± 5) °С (нормальные условия) до минус 10 °С или от (20 ± 5) °С до плюс

55 °С, на каждые 10 °С изменения температуры не должны превышать: ............±0,15%

Напряжение питания постоянного тока, В..........................................от 20 до 33

Максимальная потребляемая мощность, Вт.....................................................9

Рабочие условия эксплуатации:

• - закрытые взрывобезопасные помещения без агрессивных паров и газов;

• - температура окружающего воздуха, °С:

рабочие условия......................................................от минус 10 до плюс 55;

нормальные условия...................................................от плюс 15 до плюс 25;

• - верхний предел относительной влажности воздуха не более 80 % при плюс 25 °С и более низких температурах без конденсации влаги

- атмосферное давление, кПа.................................................от 84,0 до 106,7

Масса, кг, не более.................................................................................0,2

Габаритные размеры (длинах высота хглубина), мм: .................... 22,5*100x120,1

В соответствии с ГОСТ 14254-96 степень защищенности приборов от воздействия окружающей среды IP20.

В соответствии с ГОСТ Р 52931-2008 приборы устойчивы к воздействию синусоидальной вибрации с параметрами, соответствующими группе исполнения N2.

Знак утверждения типа наносится на переднюю панель прибора методом фотолитографии или другим способом, не ухудшающим качества прибора, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.

Лист № 4 Всего листов 4 Комплектность средства измерений

В комплектность поставки прибора входят:

приведены в соответствующих разделах Руководства по эксплуатации КУВФ. 421451.004РЭ.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные;

ТУ 4217-033-46526536-2012 «Преобразователи измерительные регистрирующие МСД-200. Технические условия»;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»)

ИНН 7722127111

Юридический адрес: 111024, г. Москва, 2-я ул. Энтузиастов, д.5, корп.5 Адрес осуществления деятельности: 301830, Тульская область, г. Богородицк, Заводской проезд, стр. 2 «Б»

Тел.: (495) 221-60-64, факс (495) 171-80-89.

Е-mail: support@owen.ru

http://www.owen.ru/

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)

ИНН 7736042404

Адрес: 119361, г.Москва, ул.Озерная, д.46 Тел./факс: (495) 437-55-77 / 437-56-66.

E-mail: office@vniims.ru,

http://www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-08.
