ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки измерительные «ОЗНА-МАССОМЕР»

Установки измерительные «ОЗНА-МАССОМЕР» предназначены для прямых и косвенных измерений массы сепарированной сырой нефти (далее - сырая нефть), массы сепарированной безводной нефти (далее - обезвоженная нефть) и объема свободного нефтяного газа (далее -нефтяной газ), а также для измерений среднего массового расхода сырой нефти, среднего массового расхода обезвоженной нефти и среднего объемного расхода нефтяного газа, извлекаемых из недр (добываемых из нефтяных скважин).

Принцип действия установок основан на разделении в сепараторе нефтегазоводяной смеси на сырую нефть и нефтяной газ, измерении массы жидкостного потока и объемной доли воды в ней, а также массы (или объема) нефтяного газа и последующего приведения объема газа к стандартным условиям.

Конструктивно установки состоят из технологического (далее - БТ) и аппаратурного (далее - БА) блоков, оснащенных системами жизнеобеспечения (обогрев, освещение, вентиляция и пожаро-газосигнализация). БА и БТ могут быть закрытого (с укрытием) или открытого исполнения (без укрытия или с быстросъемными панелями, защищающими от атмосферных осадков, ветра и др.). В случае открытого исполнения блоков система жизнеобеспечения не применяется или может включать не все компоненты в зависимости от технических требований. В состав конкретной установки могут входить другие дополнительные функциональные блоки, не выполняющие измерительной функции. Количество и исполнение блоков установки определяется в зависимости от количества подключаемых скважин и необходимости реализации дополнительных функций, помимо измерительных.

БТ может состоять из измерительного модуля или из измерительного и распределительного модулей.

Измерительный модуль комплектуется основными и вспомогательными средствами измерений.

Номенклатура применяемых основных средств измерений приведена в таблице 1.

Совокупность основных средств измерений, которыми комплектуется конкретная установка, определяется заказчиком.

Таблица 1 - Основные средства измерений, применяемые в установках измерительных «ОЗНА-МАССОМЕР»

Окончание таблицы 1

Вспомогательные средства измерений могут быть любого типа, в том числе:

- измерительные преобразователи давления, с диапазоном измерений от 0 до 25,0 МПа и пределами допускаемой приведенной погрешности не более ±0,5 %;

• - измерительные преобразователи температуры, с диапазоном измерений от 0 до 100 °С и пределами допускаемой абсолютной погрешности не более ±0,5 °С;

• - измерительные преобразователи разности давлений и гидростатического давления столба жидкости, с верхним пределом измерений, соответственно, 400 кПа и 16 кПа и пределами допускаемой приведенной погрешности не более ±0,5 %;

• - манометры показывающие, с пределами измерений от 0 до 25,0 МПа, класс точности не ниже 1,5;

• - счетчики жидкости турбинные, с диапазоном измерений от 0 до 170 м³/ч и пределами допускаемой относительной погрешности не более ±1,5 %.

Одним из элементов измерительного модуля является сепаратор - однокамерный/ двухкамерный горизонтальный или вертикальный.

Камеры двухкамерных сепараторов, рассчитанных на малые и средние значения расхода сырой нефти и нефтяного газа, выполнены в виде цилиндров, расположенных один над другим.

Верхняя камера, оборудованная циклоном, является первой ступенью сепарации и служит для первичного выделения нефтяного газа из продукции нефтяных скважин, а также для осушки нефтяного газа с помощью каплеотбойников, смонтированных в полости этой камеры.

Нижняя камера служит для сбора и отстоя сырой нефти, в процессе которого происходит вторичное выделение нефтяного газа.

Верхняя камера оборудована заслонкой, устанавливаемой в месте подключения к этой камере трубопровода для отвода нефтяного газа (далее - газовый трубопровод).

Нижняя камера оборудована люком с поплавковым устройством, оборудованным индикатором уровня.

Поплавковое устройство и заслонка механически связаны друг с другом с помощью рычагов и тяги.

На трубопроводе для отвода сырой нефти (далее - жидкостной трубопровод) из нижней камеры устанавливается регулятор расхода.

Система поплавок - заслонка - регулятор расхода служит для обеспечения возможности накопления нефтяного газа и сырой нефти в сепараторе и последующего сброса их в коллектор. Этим обеспечивается регулирование величины расхода через высокопредельные счетчики (расходомеры) сырой нефти и нефтяного газа, соответствующей их диапазону измерений, в случаях, если дебиты сырой нефти и нефтяного газа меньше нижнего предела измерений этих счетчиков (расходомеров).

Упомянутые выше функции могут достигаться путем монтажа крана (или клапана) с электроприводом на жидкостном трубопроводе, регулятора расхода - на газовом трубопроводе, при необходимости регулятор расхода может быть заменен на кран (или клапан) с электроприводом.

Если дебиты сырой нефти и нефтяного газа всех подключенных к установке скважин соответствуют диапазонам измерений счетчиков (расходомеров), заслонки могут быть установлены и на газовом, и на жидкостном трубопроводах. В этом случае, регуляторы расхода (краны, клапана) не устанавливаются.

Вертикальные сепараторы, рассчитанные на малые и средние значения расхода сырой нефти и нефтяного газа, могут быть оборудованы осушителем газа. В остальной части не отличаются от двухкамерных горизонтальных сепараторов.

Однокамерные горизонтальные сепараторы с повышенной вместимостью, рассчитанные на большие значения расхода сырой нефти и (или) нефтяного газа, комплектуются электро-управляемыми кранами либо пневмоуправляемыми клапанами, которые устанавливаются на жидкостном и газовом трубопроводах (при этом в комплект средств жизнеобеспечения включается система воздухоподготовки для клапанов).

Вариант компоновки конкретной установки, а также типоразмер сепаратора выбираются в зависимости от ожидаемых значений расхода сырой нефти и нефтяного газа, содержания пластовой воды в сырой нефти и содержания нефтяного газа в обезвоженной нефти.

Распределительный модуль предназначен для подключения скважин к измерительному модулю. Он может включать в себя, в зависимости от варианта исполнения:

- входные трубопроводы;

- блок трехходовых кранов;

- переключатель скважин многоходовой (далее ПСМ);

- трубопровод, подключаемый к измерительному модулю;

- байпасный трубопровод, с перемычкой на измерительный модуль;

- дренажные линии;

- выходной коллектор;

- патрубки для подключения передвижной измерительной установки;

- фильтры;

- патрубок для подключения пропарочной установки.

В состав БА могут входить:

- блок измерений и обработки информации (далее - БИОИ);

- шкаф силовой (далее - ШС).

Если БА не применяется, то возможны следующие конфигурации:

- ШС и/или БИОИ общепромышленного исполнения могут быть установлены удаленно в помещениях и/или на специально отведенных площадках на объекте заказчика;

- ШС и/или БИОИ взрывозащищенного исполнения могут быть установлены в БТ установки;

- ШС и/или БИОИ взрывозащищенного исполнения могут быть смонтированы вне установки на специально отведенных площадках на объекте заказчика.

Номенклатура применяемых контроллеров БИОИ приведена в таблице 2.

Таблица 2 - Основные типы контроллеров, применяемых в установках измерительных «ОЗНА-МАССОМЕР»

Механическая защита от несанкционированного доступа осуществляется пломбированием наклейки на корпус контроллера БИОИ, как показано на рисунке 1.

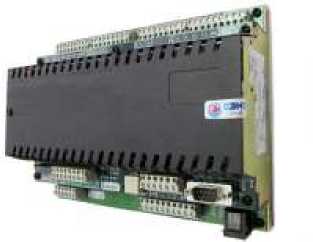

Рисунок 1 - Схема пломбировки от несанкционированного доступа корпуса контроллера БИОИ

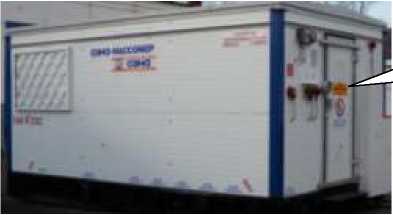

Рисунок 2 - Общий вид технологического блока и схема пломбирования

Рисунок 3 - Общий вид аппаратурного блока и схема пломбирования

Пломба службы качества

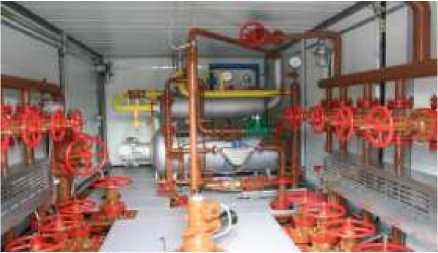

Рисунок 4 - Оборудование БТ многоскважинной установки

Рисунок 5 - Оборудование БА общепромышленного исполнения

Рисунок 6 - Оборудование БТ односкважинной установки с БИОИ

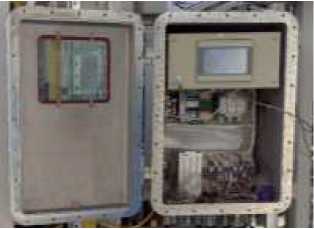

Рисунок 7 - БИОИ

взрывозащищенного исполнения

БИОИ предназначен для сбора, обработки измерительной и сигнальной информации, поступающей от первичных преобразователей параметров, вычислений массы и среднего массового расхода сырой нефти, массы и среднего массового расхода обезвоженной нефти, объема и среднего объемного расхода нефтяного газа, приведения этих параметров к стандартным условиям, передачи измерительной информации на верхний уровень и управляющей информации на шкаф силовой.

В процессе измерений БИОИ принимает информацию от измерительных преобразователей параметров, усредняет, по соответствующим алгоритмам обрабатывает, формирует измерительную информацию, протоколирует, индицирует, регистрирует, хранит результаты прямых измерений и вычислений по каждой скважине за период не менее одного месяца и передает по каналам связи на верхний уровень информационных систем (пунктов сбора измерительной информации систем телемеханики или центральных серверов корпоративных баз данных) архивную информацию и информацию о текущих результатах измерений.

Комплекс программного обеспечения (далее - ПО) состоит из двух частей:

• 1. ПО операторской панели.

• 2. ПО контроллера.

ПО контроллера является метрологически значимой частью программного обеспечения. ПО операторской панели расчетов и обработки данных не выполняет и является только средством визуального интерфейса пользователя.

После подачи питания на БИОИ встроенное ПО контроллера выполняет ряд самодиагно-стических проверок, в том числе проверку целостности конфигурационных данных и неизменности исполняемого кода путем расчета и публикации контрольной суммы. Неизменность метрологических характеристик ПО и их соответствие методике (методу) измерений определяются путем выполнения серии расчетов над неизменным тестовым набором исходных и конфигурационных данных, добавления метрологически значимых результатов произведенных расчетов к этому набору и расчета контрольной суммы от полученного набора двоичных данных. Значение контрольной суммы визуально представляет собой группу из четырех шестнадцатеричных цифр, отделенную от служебного идентификатора точкой. Равенство контрольной суммы значению, указанному в настоящем описании типа, удостоверяет неизменность метрологических характеристик ПО и используемых, согласно методики (метода) измерений, алгоритмов расчетов.

Исполняемый код ПО контроллера БИОИ, результаты измерений хранятся в энергонезависимой памяти контроллера БИОИ. Замена исполняемого кода ПО контроллера БИОИ, удаление или изменение результатов измерений штатными средствами интерфейса пользователя невозможно.

Исполняемый код ПО панели оператора хранится в энергонезависимой памяти панели оператора. Замена исполняемого кода ПО панели оператора, удаление или изменение результатов измерений штатными средствами интерфейса пользователя невозможно.

Идентификационные данные ПО установки приведены в таблице 3.

Таблица 3 - Идентификационные данные ПО

Защита программного обеспечения установки от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Погрешность расчетов, выполняемых ПО, благодаря использованию чисел с плавающей запятой в формате IEEE 754 и стандартных математических библиотек языков С++ \ ST, влияет на метрологические характеристики средства измерений в незначительной степени, не превышающей предусмотренную в методике (методе) измерений.

Таблица 4 - Метрологические характеристики

Таблица 5 - Основные технические характеристики

Продолжение таблицы 5

Окончание таблицы 1

наносится на металлические таблички методом лазерной маркировки или аппликацией, укрепленные на БТ и БА-боксах, а также типографским или иным способом - на титульных листах руководства по эксплуатации и паспорта, с указанием номера свидетельства об утверждении типа средства измерений и даты его выдачи.

Комплектность поставки соответствует таблице 6.

Таблица 6 - Комплектность средства измерений

осуществляется по документу УМ.00.00.00.000 И1 с изменением №1 «Инструкция. ГСИ. Установки измерительные «ОЗНА-МАССОМЕР». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 29 марта 2012 г.

Основные средства поверки:

• - средства поверки в соответствии с документами на поверку средств измерений, входящих в состав установок измерительных «ОЗНА-МАССОМЕР»;

• - установка поверочная расходомерная ОЗНА (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 29979-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в УМ.00.00.00.000 И5 «Рекомендация. ГСИ. Количество извлекаемых из недр нефти и нефтяного газа. Методика выполнения измерений измерительными установками «ОЗНА -МАССОМЕР». (Свидетельство об аттестации № 01.00257-2013/7509-17 от 20.06.17 выдано ФГУП «ВНИИР»)

ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемых из недр нефти и попутного нефтяного газа. Общие метрологические и технические требования

ГОСТ 30852.0-2002 (МЭК 60079-0:1998) Электрооборудование взрывозащищенное. Часть 0. Общие требования

СО 153-34.21.122-2003 Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций

ТУ 3667-088-00135786-2007 с изм. № 11. Установки измерительные «ОЗНА-МАССОМЕР». Технические условия
