МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Госстандарт)

ПРИКАЗ

6 июля 2018 г.

Москва

О внесении изменений в описание типа на трансформаторы тока ARU1

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее-Административный регламент) и в связи с обращением АО «Шнейдер Электрик» от 22 июня 2018 г. № 804 приказываю:

• 1. Внести изменения в описание типа на трансформаторы тока ARU1, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 67966-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20,11.2018

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «06» июля 2018 г. №1414

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ARU1

Трансформаторы тока ARU1 (далее - ARU1) предназначены для масштабного преобразования тока и передачи сигналов измерительной информации средствам измерений в электрических цепях переменного тока промышленной частоты (50 Гц и 60 Гц).

Принцип действия ARU1 основан на законе электромагнитной индукции.

ARU1 является проходным трансформатором тока и устанавливается на шинные токопроводы. Первичной обмоткой служит токоведущая шина, при этом ARU1 устанавливается на изолированные шины. Первичная обмотка может быть как односекционной, так и двухсекционной для перекоммуникаций. Вторичная обмотка размещается на тороидальном сердечнике, выполненном из ленты текстурированной кремнистой стали или пермаллоя. Каждый сердечник ARU1 имеет единственную вторичную обмотку. Выводы вторичной обмотки подключаются к измерительному прибору.

ARU1 является трехфазным трансформатором тока с низким напряжением изоляции и представляет собой три независимых тороидальных трансформатора тока, собранных в одном литом корпусе.

Данные трансформаторы тока имеют обозначение ARU1 или ARU1/N1.

Климатическое исполнение У 3.1 с расширенным (до минус 40°С) температурным диапазоном и категорией размещения 4 по ГОСТ 15150.

Внешний вид ARU1 представлен на рисунке 1.

На ARU1 имеется табличка с техническими данными.

Данные трансформаторы относятся к неремонтируемым и невосстанавливаемым изделиям. Пломбирование ARU1 не предусмотрено.

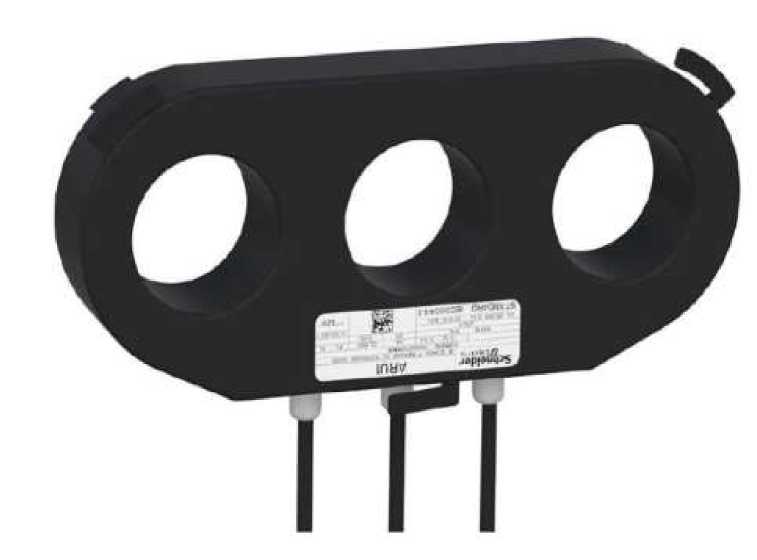

Рисунок 1 - Общий вид трансформатора тока ARU1 (ARU1/N1)

отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится типографским способом на титульный лист паспорта.

Таблица 3 - Комплектность средства измерений

осуществляется по ГОСТ 8.217-2003 «ГСИ Трансформаторы тока. Методика поверки».

Основные средства поверки:

трансформатор тока И512 (регистрационный № 1632-62);

прибор сравнения КТ-01 (регистрационный № 18287-99).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений отсутствуют.

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методы и средства поверки Техническая документация изготовителя

Фирма «Schneider Electric Industries S.p.A», Италия

Адрес: StradaCuragnata, 37, 17014, Cairo

Montenotte (SV), Italy

Телефон: +39 019 5211611

Факс: +39 019 5211756

Web-сайт: www.schneider-electric.com

Акционерное общество «Шнейдер Электрик» (АО «Шнейдер Электрик»)

ИНН 7712092928

Адрес: 127018, г. Москва, ул. Двинцев, д.12, корп. 1

Телефон: (495) 777-99-90

Факс: (495) 777-99-92

E-mail: ru.csc@ru.schneider-electric.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: http://www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.

В части вносимых изменений

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36 Телефон: (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
