№2623 от 05.11.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 126307
О переоформлении свидетельства об утверждении типа средства измерений № 68187 "Толщиномеры ультразвуковые серии УДТ" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 2623 от 05.11.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ5 ноября 2019 г. 2623
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 68187 «Толщиномеры ультразвуковые серии УДТ» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «НВП «КРОПУС» б/д № 109/2019 и № 110/2019 приказываю:
-
1. Внести изменения в описание типа на толщиномеры ультразвуковые серии УДТ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 69546-17, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП № 203-22-2016 с изменением № 1 «Толщиномеры ультразвуковые серии УДТ. Методика поверки», утвержденному ФБУ «Ростест-Москва» 17 мая 2019 г.
-
3. Переоформить свидетельство об утверждении типа № 68187 «Толщиномеры ультразвуковые серии УДТ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 69546-17, в связи с внесением изменений в документ на поверку.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
[ Л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии. __
СВЕДЕНИЯ О СЕРТИФИКАТ Е ЭП
Сертификат; 00ЕЮ36ЕЕ32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен; с 08.11.2018 до 08.11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «5» ноября 2019 г. № 2623
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Толщиномеры ультразвуковые серии УДТ
Назначение средства измерений Толщиномеры ультразвуковые серии УДТ (далее по тексту - толщиномеры) предназначены для измерений толщины изделий из различных материалов.
Описание средства измеренийПринцип действия толщиномеров основан на эхо-импульсном и теневом методах неразрушающего контроля.
Генератор импульсов возбуждения (зондирующих импульсов) толщиномеров формирует радиоимпульс с регулируемой длительностью и частотой, который поступает на излучающую УЗК пластину преобразователя. Передающая пластина преобразователя излучает импульс УЗК в направлении наружной поверхности изделия, толщину которого нужно измерить. Ультразвуковые колебания отражаются от границы раздела сред с разными акустическими сопротивлениями.
Отраженный от внутренней грани объекта контроля сигнал принимается, усиливается, преобразуется в цифровую форму, обрабатывается микропроцессором и отображается на индикаторе в виде А или В-скана. Результаты измерений выводятся на дисплее прибора в цифровом виде.
Толщиномеры состоят из электронного блока и подключенного к нему ультразвукового преобразователя.
Толщиномеры выпускаются в пяти модификациях: УДТ-RF (UDT-RF) рис. 1а), УДТ-08 (UDT-08) рис. 1б), УДТ-10 (UDT-10) рис. 1в), УДТ-20 (UDT-20) рис. 1 г), УДТ-40 (UDT-40) рис. 1д). Каждая модификация может быть изготовлена в 2-х исполнениях: в стандартном и компактном.
Толщиномеры отличаются друг от друга наличием (или отсутствием) режимов А-скан и Б-скан, памятью результатов измерений (таблица 1) и габаритными размерами.
Таблица 1.
|
УДТ-RF (UDT-RF) |
УДТ-08 (UDT-08) |
УДТ-10 (UDT-10) |
УДТ-20 (UDT-20) |
УДТ-40 (UDT-40) | |
|
Память результатов, шт. |
- |
100 |
100 |
200 |
200 |
|
Режим А-скана |
Нет |
Нет |
Нет |
Да |
Да |
|
Память А-сканов |
- |
- |
- |
200 |
200 |
|
Режим Б-скана |
Нет |
Нет |
Да |
Да |
Да |
|
Память Б-сканов |
- |
- |
100 |
200 |
200 |
Общий вид толщиномеров представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

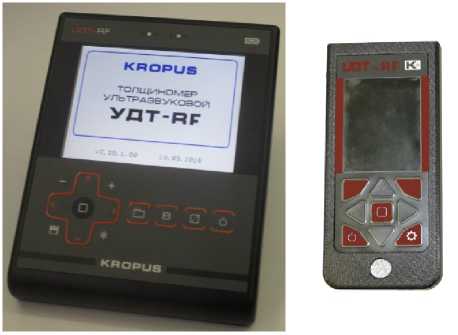

а) УДТ-RF (UDT-RF)

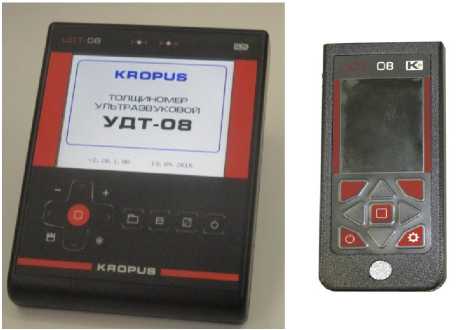

б)УДТ-08 (UDT-08)

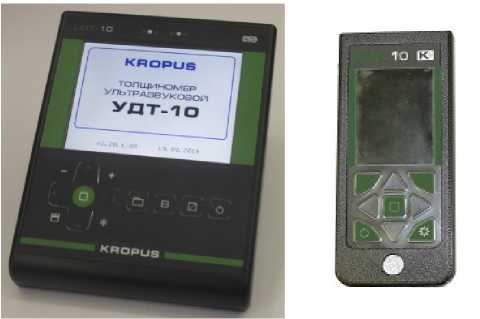

в)УДТ-10 (UDT-10)

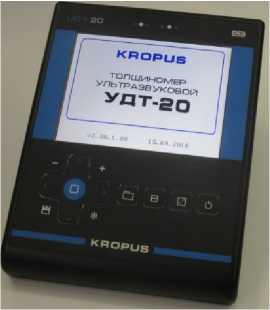

г) УДТ-20 (UDT-20)

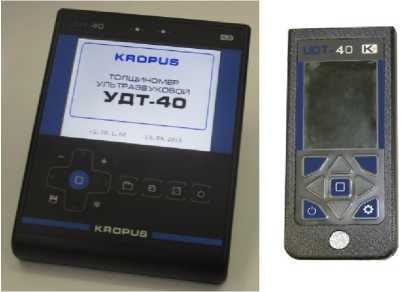

д) УДТ-40 (UDT-40)
Рисунок 1 - Общий вид толщиномеров ультразвуковых серии УДТ

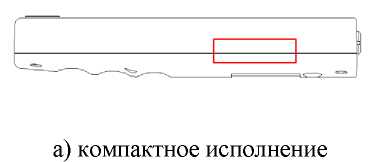

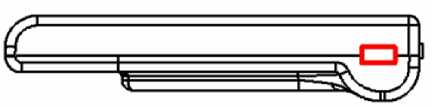

Рисунок 2 - Схема пломбировки от несанкционированного доступа
б) стандартное исполнение
В толщиномерах установлено программное обеспечение, которое выполняет функции управления, сбора и обработки данных и визуализации результатов измерений.
Конструкция толщиномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО приведены в таблице 2.
Уровень защиты программного обеспечения толщиномеров соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||||
|
Идентификационное наименование ПО |
УДТ-08 (UDT-08) |
УДТ-10 (UDT-10) |
УДТ-20 (UDT-20) |
УДТ-40 (UDT-40) |
УДТ-RF (UDT-RF) |
|
Номер версии (идентификационный номер) ПО |
V1.00.1.00 и выше |
V1.00.1.00 и выше |
V1.00.1.00 и выше |
V1.00.1.00 и выше |
V1.00.1.00 и выше |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Параметр |
УДТ-08 (UDT-08) |
УДТ-10 (UDT-10) |
УДТ-20 УДТ-40 (UDT-20) (UDT-40) |
УДТ-RF (UDT-RF) | |
|
Диапазон измерений толщины по стали 40Х13, мм |
SC2512; SF2512 (П111-2,5-К12) |
от 15,0 до 300,0 | |||
|
SC5006, SX5006 (П111-5,0-К6) |
от 5,0 до 70,0 | ||||
|
SC5012, SF5012 (П111-5,0-К12) |
от 10,0 до 200,0 | ||||
|
SC1006, SX1006 (П111-10,0-К6) |
от 5,0 до 30,0 | ||||
|
DF5006/ DT5006 (П112-5-6/2) |
от 0,8 до 30,0 | ||||
|
DF5012; DTB5012, DTT5012 (П112-5-12/2, П112-5-12/2-Т) |
от 2,0 до 300,0 | ||||
|
DF2512; DTB2512, DPr2512 (П112-2,5- 12/2, П112-2,5-12/2-Т) |
от 2,0 до 200,0 | ||||
|
DF1220 (П112-1,25-20/ 2) |
от 5,0 до 300,0 | ||||
|
DT1004 (П112-10-4/2) |
от 0,5 до 20,0 | ||||
|
DT1006; DF1006 (П112- 10-6/2, П112-10-6/2М, П112-10-6/2-Т) |
от 0,7 до 30,0 | ||||
|
DT1044; DTB1044 (П112-10-4х4) |
от 0,8 до 50,0 | ||||
|
DTC1023 |
- |
- |
от 0,4 до 5,0 |
- | |
|
Пределы допускаемой абсолютной погрешности измерений толщины, мм |
±(0,1+0,01-dx) |
±(0,01+0,01-dx) |
±(0,1+0,01-dx) | ||
|
где dx - измеренное значение толщины, мм | |||||
|
Диапазон установки значений скорости распространения УЗК, м/с |
от 1000 до 9999 | ||||
Таблица 4 - Основные технические характеристики
|
Параметр |
УДТ-08 УДТ-10 УДТ-20 УДТ-40 УДТ-RF (UDT-08) (UDT-10) (UDT-20) (UDT-40) (UDT-RF) |
|
Питание:
|
Li-ion 3,7 В, 1800 мАч 5 Li-Pol 11,1 В, 5000 мАч 15 |
|
Габаритные размеры, мм, не более
|
151 66 27 206 161 44 |
|
Масса толщиномера, кг, не более
|
0,36 1,0 |
|
Диапазон рабочих температур, °С |
от -10 до +50 |
наносится на шильдик на задней панели электронного блока толщиномера и на титульный лист руководства по эксплуатации методом печати.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок электронный |
- |
1 шт. |
|
Блок питания от сети 220 В, 50 Гц с выходным напряжением 15 В, 1,5 А |
- |
1 шт. |
|
Преобразователи ультразвуковые1-* |
- |
1 шт. |
|
Кабель подключения преобразователя |
- |
1 шт. |
|
Кабель подключения к ПК |
- |
1 шт. |
|
Программное обеспечение для вывода информации на ПК |
- |
1 шт. |
|
Сумка (кейс) для транспортировки и хранения прибора |
- |
1 шт. |
|
Руководство по эксплуатации |
УДТ.00.00.00.00 РЭ |
1 экз. |
|
Методика поверки |
МП № 203-22-2016 с изменением № 1 |
1 экз. |
|
1) Количество и тип преобразователей зависят от заказа потребителя | ||
осуществляется по документу МП № 203-22-2016 с изменением №1 «Толщиномеры ультразвуковые серии УДТ. Методика поверки», утвержденному ФГУП «ВНИИМС» 17 мая 2019 г.
Основное средство поверки:
- комплект образцовых ультразвуковых мер КМТ176М-1 (Рег. № 6578-78).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплектов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым серии УДТТУ 4276-08-33044610-16 Толщиномеры ультразвуковые серии УДТ. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Научно-внедренческое предприятие «КРОПУС» (ООО «НВП «КРОПУС»)
ИНН: 5031000948
Адрес: 142400, Московская область, г. Ногинск, ул. Климова, д.50Б. Телефон/факс: +7 (496) 515-50-56, +7 (496) 515-83-89
Web-сайт: www.kropus.ru
E-mail: sales@kropus.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
ИНН 7736042404
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г
