Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «24» апреля 2020 г. №836

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки для измерения параметров радиостанций К2-82

Установки для измерения параметров радиостанций К2-82 предназначены для контроля основных параметров устройств связи и других радиотехнических устройств.

Принцип действия установки для измерения параметров радиостанций К2-82 основан на аналоговой обработке сигнала, а в частности на принципе детектирования.

Установка для измерения параметров радиостанций К2-82 представляет собой моноблок, выполненный в корпусе базовой несущей конструкции "Надел-85". Основные функциональные узлы прибора: генератор ВЧ сигнала, преобразователь ВЧ сигнала, демодулятор, аттенюатор, преобразователь НЧ сигнала, генератор НЧ сигнала, блок питания, плата процессора с клавиатурой и индикатором.

Установка представляет собой многофункциональный измерительный прибор, содержащий в своём составе набор преобразователей параметров сигналов в частоту импульсов. Частота импульсов измеряется встроенным частотомером. Модуляционные параметры сигнала измеряются по принципу супергетеродинного приёмника. Частотный детектор работает на промежуточной частоте. Мощность ВЧ сигнала измеряется на выходе аттенюатора, частота ВЧ сигнала - на выходе делителя частоты. Измерение параметров НЧ сигнала производится непосредственно на входной частоте. В состав установки входят генераторы ВЧ и НЧ. Генератор ВЧ обеспечивает проверку приёмников, а генератор НЧ выполняет функцию модуляционного генератора. Управление узлами осуществляется от встроенной микро-ЭВМ. Результаты измерений отображаются на цифровом жидкокристаллическом табло.

Установка может использоваться в составе автоматизации рабочих мест с управлением по последовательному каналу RS-232.

Установка удовлетворяет требованиям группы 3 ГОСТ 22261-94 с диапазоном рабочих температур от 5 до 40 °С и температурой окружающего воздуха при предельных условиях транспортирования от минус 50 °С до плюс 50 °С.

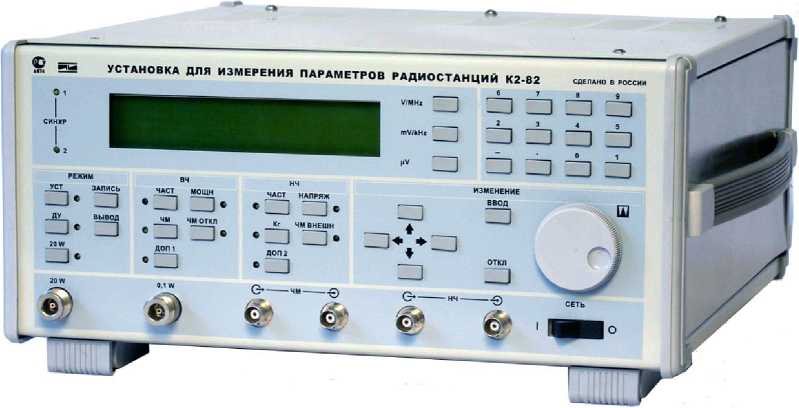

Общий вид установки К2-82 представлен на рисунке 1.

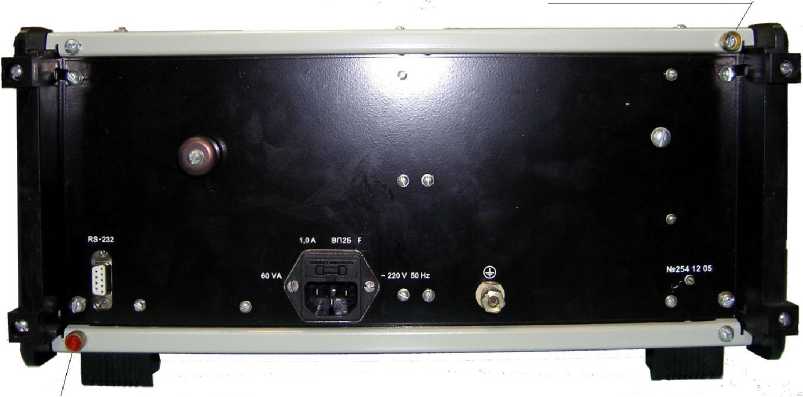

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.

Рисунок 1 - Общий вид установки К2-82

Место нанесения знака поверки

У Место нанесения знака поверки

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки

Таблица 1 - Метрологические характеристики

Продолжение таблицы 1

Таблица 2 - Основные технические характеристики

наносится на переднюю панель установки К2-82 методом офсетной печати и на титульный лист эксплуатационной документации типографским способом.

Лист № 5 Всего листов 6 Комплектность средства измерения

Таблица 3 - Комплектность средства измерений

осуществляется по документу ШИУЯ.411724.009 РЭ «Установка для измерения параметров радиостанций К2-82. Руководство по эксплуатации», раздел 15 «Поверка», согласованному руководителем ГЦИ СИ ФГУ «Нижегородский ЦСМ» в мае 2009 г.

Основные средства поверки:

• - генератор сигналов высокочастотный программируемый Г4-164 (регистрационный номер в Федеральном информационном фонде 9611-84): диапазон частот от 0,1 до 639,999 МГц; погрешность установки частоты ±540^-7;

• - милливольтамперметр Ф5263 (регистрационный номер в Федеральном информационном фонде 9003-83): диапазон измерения напряжения от 10^-3 до 300 В; погрешность измерения напряжения ±5 % от наибольшего значения диапазона измерений;

• - измеритель модуляции вычислительный СК3-45 (регистрационный номер в Федеральном информационном фонде 9331-94): диапазон частот от 0,1 до 1000 МГц; диапазон измерения коэффициента AM от 0,1 до 100 %; диапазон измерения девиации частоты от 1 до 106 Гц; погрешность измерения коэффициента AM ±2 %; погрешность измерения девиации частоты ±2 %;

• - генератор сигналов низкочастотный Г3-118 (регистрационный номер в Федеральном информационном фонде 8484-81): диапазон частот от 10 Гц до 200 кГц, погрешность установки частоты ± 1,5 %;

• - измеритель коэффициента гармоник СК6-18 (регистрационный номер в Федеральном информационном фонде 18370-10): диапазон частот от 20 Гц до 100 кГц; диапазон измерения Кг от 0,05 до 100 %; погрешность измерения ± 1 %;

• - частотомер электронно-счетный вычислительный Ч3-64 (регистрационный номер в Федеральном информационном фонде 9135-83): диапазон частот от 20 Гц до 1 ГГц; погрешность измерения частоты ± 1*10^-8; разрешение по частоте 0,01 Гц;

• - ваттметр поглощаемой мощности М3-54 (регистрационный номер в Федеральном информационном фонде 7058-79): диапазон частот от 0 до 17,85 ГГц; пределы измерения мощности от 10^-4 до 1 Вт; погрешность измерения мощности ± 4 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых установок для измерения параметров радиостанций К2-82 с требуемой точностью.

Знак поверки наносится давлением на специальную мастику пломб, которые расположены на задней панели в местах крепления верхней и нижней крышек.

приведены в эксплуатационном документе.

ШИУЯ.411724.009 ТУ Установка для измерения параметров радиостанций К2-82. Технические условия.
