№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методик поверки сохраняется

Устанавливаемая

методика поверки

Заявитель

Юридическое лицо, выдавшее заключение

1

2

3

4

5

6

7

8

9

10

11

1.

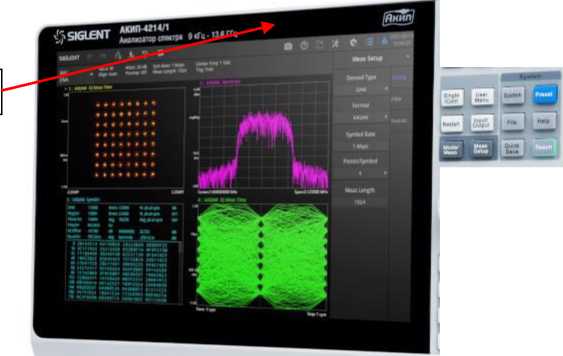

Анализаторы спектра

АКИП-4214

DSA5AA

4D900072

90669-23

«SIGLENT

TECHNOLOGIES

CO., LTD», Китай

МП-ПР-18-

2023

МП-ПР-18-2023 с

изменением № 1

Акционерное общество «Приборы,

Сервис,

Торговля» (АО «ПриСТ»), г.

Москва

АО «ПриСТ», г. Москва

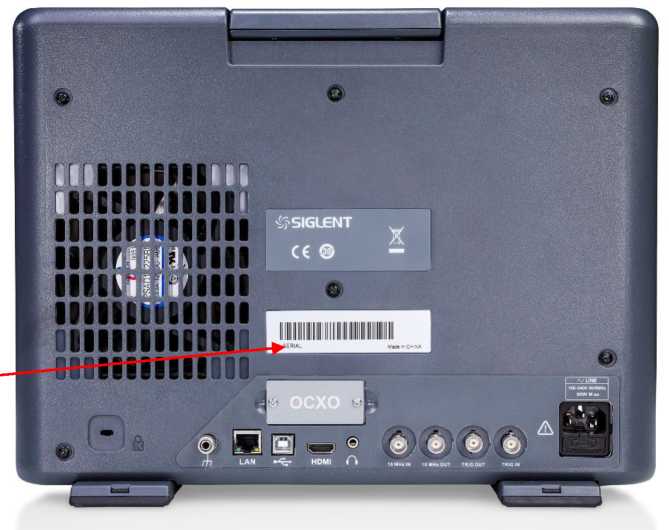

10M-OCXO-L

Аппаратная опция термостатированного опорного генератора;

SSA5000-F5

Программная опция модернизации анализатора АКИП-4214/1 до модели АКИП-4214/2;

SSA5000-P3

Программная опция активации встроенного предусилителя 20 дБ, от 9 кГц до 13,6 ГГц для анализатора АКИП-4214/1;

SSA5000-P5

Программная опция активации встроенного предусилителя 20 дБ, от 9 кГц до 26,5 ГГц для анализатора АКИП-4214/2;

SSA5000-RTA1

Программная опция активации режима анализатора спектра реального времени, полоса анализа 25 МГц;

SSA5000-B40

Программная опция расширения полосы анализа реального времени до 40 МГц. Требуется наличие установленной опции SSA5000-RTA1;

SSA5000-AMA

Программная опция анализа параметров модуляции АМ, ЧМ, ФМ;

SSA5000-DMA

Программная опция анализа параметров цифровой модуляции: АМн, ЧМн, ФМн, QAM;

SSA5000-EMI

Программная опция режима предварительного тестирования на ЭМС, включает фильтры ЭМС (200 Гц, 9 кГц, 120 кГц и 1 МГц) и квазипиковый детектор.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SW1

Номер версии (идентификационный номер ПО)

не ниже 1.1.2.1.7

Наименование характеристики

Значение

1

2

Диапазон рабочих частот, Гц

• - модификация АКИП-4214/1

• - модификация АКИП-4214/2

от 9-10³ до 13,6-10⁹

от 9-10³ до 26,5•IO⁹

Номинальное значение частоты опорного генератора, МГц

10

Пределы допускаемой относительной погрешности частоты опорного генератора, 6о

• - стандартное исполнение

• - опция 10M-OCXO-L

±5М0^-6

±5М0^-7

Пределы относительной температурной нестабильности частоты опорного генератора в диапазоне температуры окружающего воздуха от 0 до +15 °С и от +25 до +50 °С, St

±1 •10^-6

Диапазоны установки полосы обзора Fобзор

нулевой

от 100 Гц до верхней границы диапазона рабочих частот

Максимальное разрешение частотомера в режиме частотомера^ к, Гц

0,1

Разрешение по частоте в режиме измерения маркером км, Гц

Fобзор/750

Пределы допускаемой абсолютной погрешности измерений частоты встроенным частотомером f, Гц

±C(5o+St)-f+1)

Пределы допускаемой абсолютной погрешности измерения частоты маркером, Гц

±((6о+61)Тизм+

+0,01 Тобзор+0,1^пч+км)

Диапазон установки скорости развертки, с

• - при нулевой полосе обзора

• - при полосе обзора более 100 Гц

от 1 •Ю^-6 до 6 •10³ от 1 •Ю^-3 до 4 •10³

Диапазоны установки полос пропускания фильтров ПЧ по уровню -3 дБ, Гц

от 1 до Г10⁷

Пределы допускаемой абсолютной погрешности полос пропускания фильтров ПЧ по уровню -3 дБ для Fпч, Гц 1 Гц включ.

св. 1 до 300 Гц включ.

св. 300 Гц

±1 ±(0,05Тпч+1) ±0,05Тпч

Коэффициент прямоугольности фильтров ПЧ по уровням -60 дБ и -3 дБ, не более

5,1

1

2

Диапазон измерений уровня мощности с выключенным предусилителем в полосе частот, дБм

от 100 кГц до 1 МГц включ.

от среднего уровня шумов до +10

св. 1 МГц до 26,5 ГГц

от среднего уровня шумов до +20

Уровень фазовых шумов относительно несущей 1 ГГц, приведенный к полосе 1 Гц, дБн/Гц, не более

- при отстройке на 10 кГц

-103

- при отстройке на 100 кГц

-103

- при отстройке на 1 МГц

-116

Неравномерность амплитудно-частотной характеристики (АЧХ) относительно уровня сигнала на частоте 50 МГц. Нормируется при следующих условиях: опорная частота 50 МГц, внутренний аттенюатор 20 дБ, предусилитель выключен, дБ, не более от 10,0 МГц до 7,5 ГГц включ.

±0,8

св. 7,5 до 13,6 ГГц включ.

±1,0

св. 13,6 до 26,5 ГГц

±1,5

Средний уровень собственных шумов (для модификаций, с выключенным/включенным предусилителем).

Нормируется при следующих условиях:

Аттенюатор 0 дБ, Fпч=1 Гц, усреднение св. 50, дБм, не более - модификация АКИП-4214/1

от 100 кГц до 1 МГц включ.

-130/-135

св. 1 до 10 МГц включ.

-143/-153

св. 10 МГц до 1,22 ГГц включ.

-144/-159

св. 1,22 до 3,15 ГГц включ.

-140/-158

св. 3,15 до 7,22 ГГц включ.

-137/-154

св. 7,22 до 13,6 ГГц включ.

-136/-154

- модификация АКИП-4214/2 от 100 кГц до 1 МГц включ.

-130/-135

св. 1 до 10 МГц включ.

-143/-153

св. 10 МГц до 1,22 ГГц включ.

-144/-159

св. 1,22 до 3,15 ГГц включ.

-140/-158

св. 3,15 до 7,22 ГГц включ.

-137/-154

св. 7,22 до 13,6 ГГц включ.

-136/-154

св. 13,6 до 18,9 ГГц включ.

-134/-151

св. 18,9 до 24,2 ГГц включ.

-132/-148

св. 24,2 до 26,5 ГГц

-124/-142

Пределы допускаемой абсолютной погрешности измерений уровня мощности. Нормируется при следующих условиях: центральная частота 50 МГц, пиковый детектор включен, Fпч=Fвф=30 кГц, ослабление входного аттенюатора 20 дБ, уровень мощности на входе от -50 до -10 дБм., дБ

- при несущей частоте 50 МГц

±0,4

- при выключенном предусилителе

±0,4+ неравномерность АЧХ

- при включенном предусилителе

±0,6+неравномерность АЧХ

1

2

Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за нелинейности логарифмической шкалы. Нормируется при следующих условиях:

уровень мощности на входе от -50 до 0 дБм, Fnч=Fвф=1 кГц, пиковый детектор включен, предусилитель выключен, аттенюатор 10 дБ, частота сигнала св. 100 кГц, дБ

±0,5

Диапазон ослаблений внутреннего аттенюатора, дБ

от 0 до 50

Шаг перестройки ослаблений внутреннего аттенюатора, дБ

2

Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за переключения аттенюатора относительно опорного значения 20 дБ (предусилитель выключен), дБ от 1 МГц до 7,22 ГГц включ.

св. 7,22 до 26,50 ГГц

±0,5

±0,7

Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за переключения полос пропускания фильтра ПЧ относительно опорной Fпч=10 кГц, дБ в полосе пропускания до 30 Гц включ.

св. 30 до 100 Гц включ.

св. 100 Гц

±0,35

±0,25

±0,2

Относительный уровень гармонических искажений 2-го порядка. Нормируется при следующих условиях:

диапазон частот св. 50 МГц, уровень мощности на смесителе -20 дБм,   ослабление   внутреннего   аттенюатора   0 дБ,

предусилитель выключен, дБм от 10 МГц до 7,22 ГГц включ.

св. 7,22 до 13,25 ГГц

62

74

Интермодуляционные искажения третьего порядка, выраженные в виде точки пересечения 3-го порядка (TOI), Lизм. Нормируется при следующих условиях:

диапазон частот св. 50 МГц, уровень мощности на смесителе -20 дБм, двутоновый сигнал с разницей частоты 100 кГц, ослабление внутреннего аттенюатора 0 дБ, предусилитель выключен, дБм

от 50 МГц до 7,22 ГГц включ.

св. 7,22 до 26,50 ГГц

11

10

Режим анализатора спектра реального времени (опция)

Полоса частот анализа в реальном времени Fанализ, МГц

• - опция SSA5000-RTA1

• - опция SSA5000-B40

25

40

Минимальная полоса частот анализа, кГц

5

Пределы допускаемой абсолютной погрешности измерений уровня мощности, дБ

• - при несущей частоте 50 МГц

• - при выключенном предусилителе

• - при включенном предусилителе

±1,0

±1,0+ неравномерность АЧХ

±1,5+неравномерность АЧХ

1

2

Минимальная длительность сигналов, обнаруживаемых со 100% вероятностью обнаружения сигнала при полном сохранении точностных характеристик измерения амплитуды, мкс

7,2

Пределы допускаемой абсолютной погрешности измерения частоты маркером, Гц

±((6о+6^Тизм+

+0,01 ^анализ+0,1^пч+км)

Режимы отображения

Плотность, Спектрограмма, 3D спектрограмма, PvT + Спектр

Окна БПФ

Kaiser, Hanning, Flattop, Gaussian, Blackman-Harris, Rectangular

Режим предварительного тестирования на ЭМС (опция)

Полоса пропускания фильтров электромагнитной совместимости (ЭМС) по уровню -6 дБ, Гц

200; 940³; 1,2-10⁵; 140⁶

Пределы допускаемой абсолютной погрешности фильтров ЭМС по уровню -6 дБ, Гц

1 Гц включ.

св. 1 до 300 Гц включ.

св. 300 Гц

±1 ±(0,05-F_m+1) ±0,05-F_OT

Детектор

Пиковый, Усреднение, Квазипиковый

Анализ параметров модуляции (опция)

Диапазон частот несущей, Гц

АКИП-4214/1

АКИП-4214/2

от 2-10⁶ до 13,6-10⁹ от 2-10⁶ до 26,5 •Ю⁹

Абсолютная погрешность измерения мощности несущей, дБ

±2

Диапазон мощности несущей, дБм

от -30 до 20

АМ модуляция:

• - частота модуляции, Гц

• - погрешность измерения частоты абсолютная, при частоте менее 1 кГц, Гц относительная, при частоте св. 1 кГц, %

• - глубина модуляции, %

• - абсолютная погрешность измерения глубины модуляции, %

от 20^до 1 •Ю⁵

1

0,1

от 5 до 95

±4

ЧМ модуляция:

• - частота модуляции, Гц

• - погрешность измерения частоты: абсолютная, при частоте менее 1 кГц, Гц относительная, при частоте св. 1 кГц, %

• - девиация частоты, Гц

от 20^до 2 •Ю⁵

1

0,1 от 1 •10³^до 4 •Ю⁵

ФМ модуляция:

• - частота модуляции, Гц

• - погрешность измерения частоты абсолютная, при частоте менее 1 кГц, Гц относительная, при частоте св. 1 кГц, % -девиация, рад

• - относительная погрешность измерения девиации, %

от 50^до 0,5 •Ю⁵

1

0,1 от 0,2 до 100,0

±4

Анализ параметров цифровой модуляции (опция)

1

2

Диапазон частот несущей, Гц

АКИП-4214/1

АКИП-4214/2

от 2-10⁶ до 13,6-10⁹ от 2А0⁶ до 26,5 •IO⁹

Абсолютная погрешность измерения мощности несущей, дБ

±2

Диапазон мощности несущей, дБм

от -30 до 20

Виды модуляций

ASK: 2ASK;

FSK: 2, 4, 8, 16 уровень;

MSK: GMSK;

PSK: PSK, QPSK, OQPSK, 8PSK;

DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK;

QAM: 16, 32, 64, 128, 256

Примечания:

¹⁾ - режим частотомера доступен только в режиме цифрового анализатора спектра; дБн - уровень мощности в дБ относительно уровня несущей частоты;

дБм - уровень мощности в дБ относительно 1 мВт;

Fвф - полоса пропускания видеофильтра, Гц;

Fn4- полоса пропускания фильтра ПЧ, Гц;

TOI=(2' Lсмес—Lизм)/2,

где Lсмес - уровень входного сигнала на смесителе, дБм.

Наименование характеристики

Значение

Номинальное значение сопротивлений входа анализатора и выхода следящего генератора, Ом

50

Типы разъемов входа анализатора

2,92 мм

Напряжение питающей сети, В для номинального значения частоты сети:

• - 50 или 60 Гц

• - 400 Гц

от 100 до 240 от 100 до 120

Потребляемая мощность, Вт, не более

80

Масса, кг, не более

7,4

Габаритные размеры (ширинахвысотахглубина), мм, не более

393x207x117

Рабочие условия применения

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более при температуре окружающего воздуха до +30 °С

при температуре окружающего воздуха св. +30 до +50 °С

от 0 до +50

90

75

Наименование

Обозначение

Количество, шт.

Анализатор

АКИП-4214

1

Сетевой шнур питания

-

1

Кабель USB

-

1

Руководство по эксплуатации (CD-диск)

-

1
