МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

23 декабря 2019 г.                                              _№    3223

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 70383 «Измерители комбинированные Testo Saveris 0560 модель 1010» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Тэсто Рус» от 13 ноября 2019 г. № ИСХ-ЗС-2019-066 приказываю:

• 1. Внести изменения в описание типа на измерители комбинированные Testo Saveris 0560 модель 1010, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 71656-18, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Установить методику поверки по документу РТ-МП-4963-442-2018 (с Изменением №1) «ГСИ. Измерители комбинированные Testo Saveris 0560 модели 1010. Методика поверки», утвержденному ФБУ «Ростест-Москва» 31 октября 2019 г., и распространить действие документа на измерители комбинированные Testo Saveris 0560 модель 1010, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 70383 «Измерители комбинированные Testo Saveris 0560 модель 1010», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 71656-18, в связи с заменой документа на поверку.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: O0E1O36E1BD7EOFB8OEA1189OOBCB6D09O Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители комбинированные Testo Saveris 0560 модель 1010 предназначены для измерений температуры.

Принцип действия измерителей комбинированных Testo Saveris 0560 модель 1010 основан на косвенном методе измерений температуры. К электронному блоку подключаются первичные преобразователи температуры, представляющие собой термометры сопротивления или преобразователи термоэлектрические. Первичные преобразователи температуры помещаются в измеряемую среду и преобразуют температуру в эквивалентный электрический сигнал, поступающий затем в электронный блок. Электронный блок преобразует этот сигнал в форму, удобную для отображения результатов измерений на жидкокристаллическом (ЖК) дисплее.

Конструктивно измерители комбинированные Testo Saveris 0560 модели 1010 выпускаются в пластмассовых корпусах. На лицевой стороне приборов располагается жидкокристаллический дисплей и две кнопки для управления. В верхней части прибора расположен разъем для подключения первичных преобразователей (зондов). На тыльной стороне корпуса имеется ниша для установки элементов питания, закрывающаяся крышкой. Основная часть корпуса является неразборной.

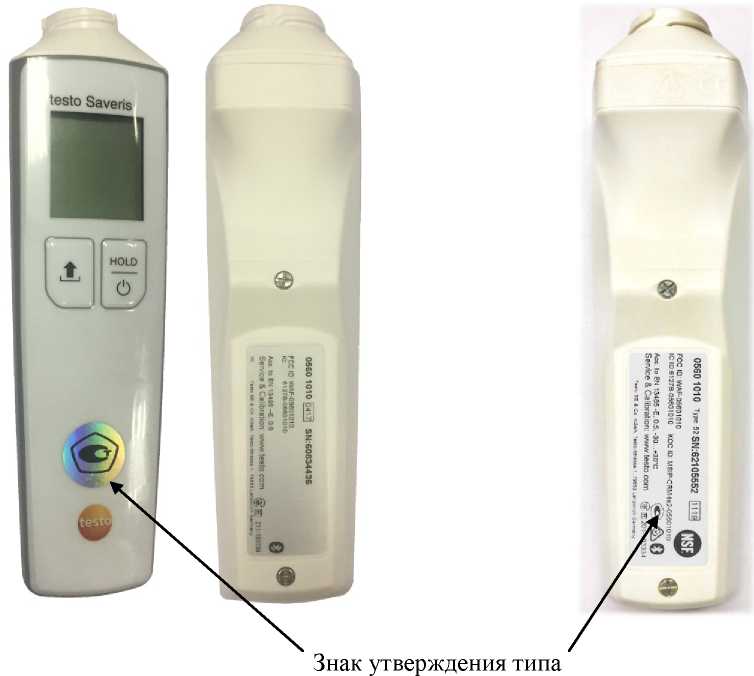

Рисунок 1 - Общий вид электронного блока измерителей комбинированных

Testo Saveris 0560 модели 1010

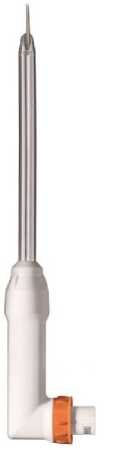

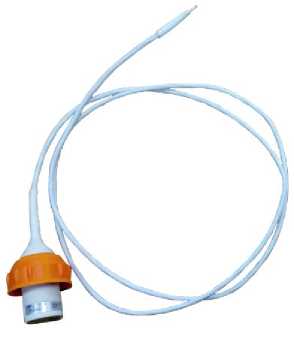

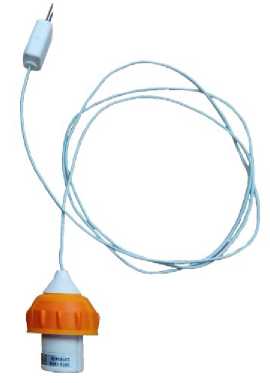

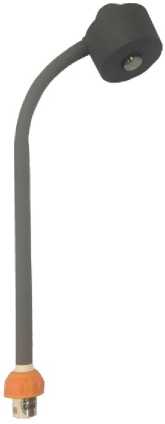

Измерители комбинированные Testo Saveris 0560 модель 1010 комплектуются следующими съемными зондами (рисунок 2):

• -  зонд 0612 1013 - предназначен для измерений температуры поверхностей;

• -  зонд 0612 1011 - предназначен для измерений температуры внутри пищевых продуктов;

• -  зонд 0612 1014 - предназначен для измерений температуры воздуха в холодильных и морозильных камерах;

• -  адаптер 0612 1015 - предназначен для подключения преобразователей термоэлектрических типа К, имеет встроенный термометр компенсации температуры свободных концов;

• -  зонд 0612 1012 - предназначен для измерений температуры масла.

зонд

0612 1012

зонд

0612 1013

Рисунок 2 - Общий вид съемных зондов

Пломбирование измерителей комбинированых Testo Saveris 0560 модель 1010 не предусмотрено.

Внутреннее (встроенное) программное обеспечение (ПО), является метрологически значимым, устанавливается при изготовлении измерителей комбинированных Testo Saveris 0560 модель 1010 и не имеет возможности считывания и модификации.

Таблица 1 - Идентификационные данные программного обеспечения

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на переднюю панель измерителя комбинированного Testo Saveris 0560 модель 1010 с помощью наклейки или этикетку методом термопечати (рисунок 1) и титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

Продолжение таблицы 4

осуществляется по документу РТ-МП-4963-442-2018 (с Изменением №1) «ГСИ. Измерители комбинированные Testo Saveris 0560 модели 1010. Методика поверки», утвержденному ФБУ

Лист 5 Всего листов 5 «Ростест-Москва» 31 октября 2019 года.

Основные средства поверки:

- термометр сопротивления платиновый эталонный, диапазон измерений температуры от минус 30 до плюс 250 °С, 3 разряд по ГОСТ 8.558-2009;

• - измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный номер в Федеральном информационном фонде 19736-11);

• - термостаты переливные прецизионные ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07);

• - калибраторы температуры поверхностные КТП (регистрационный номер в Федеральном информационном фонде 53247-13);

• - калибратор многофункциональный ВЕАМЕХ MC6 (регистрационный номер в Федеральном информационном фонде 52489-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью .

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Техническая документация изготовителя Testo SE &Co. KGaA

Testo SE & Co. KGaA, Германия

Адрес: 79853, Deutschland, Lenzkirch, Testo-Strassel Телефон: +49 7653 681-0, +49 7653 681-100 E-mail: info@testo.de

Web-сайт: www.testo.de,www.testo.com

Общество с ограниченной ответственностью «Тэсто Рус» (ООО «Тэсто Рус»), Россия ИНН 7725553742

Адрес: 115054, г. Москва, Большой Строчевский переулок, д. 23В, стр.1

Телефон +7 (495) 221-62-13, факс +7 (495) 221-62-16

E-mail: info@testo.ru Web-сайт: www.testo.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г.Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11, факс +7 (499) 124-99-96 E-mail: info@rostest.ru, Web-сайт: www.rostest.ru

Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
