МИНИСТЮРСТВО ПРОМЫШЛЕННОСТИ ИТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

23 мая 2016 г.                                                                589

-—________ №_______

Москва

О внесении изменений в описание типа на измерители прочности ударно-импульсные «ОНИКС-2»

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением ООО НПП «ИНТЕРПРИБОР» от 6 ноября 2015 г. №-418 (вх. от 24 марта 201.6 г. № 6562) приказываю:

• 1. Внести изменения в описание типа измерители прочности ударноимпульсные ОНИКС-2, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 3 0252-10, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.



  С.С.Голубев

  J

  Заместитель Руководителя

  Федерального агентства

Подлинник электронного документа, подписаны хранится в системе электронного документообо Федерального агентства по техническому ___________регулированию и метрологии.______

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» мая 2016 г. № 589_____

Изменения в описание типа на измерители прочности ударно-импульсные «ОНИКС-2»

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители прочности ударно-импульсные «ОНИКС-2»

Измерители прочности ударно-импульсные «ОНИКС-2» (далее - приборы) предназначены для определения прочности цементных бетонов, растворов и других композиционных материалов методом ударного импульса по ГОСТ 22690-88.

Принцип работы приборов заключается в измерении параметров электрического импульса, возникающего в преобразователе при ударном взаимодействии индентора склерометра с объектом измерения.

Прибор выполнен в виде малогабаритного электронного блока с дисплеем и клавиатурой, к которому подключается датчик - склерометр (включает в себя ударноспусковой механизм, преобразователь и индентор).

Прибор обеспечивает:

• - измерение прочности материалов;

• - фиксацию результатов измерения в энергонезависимой памяти;

• - передачу измерений на ПК.

Приборы выпускаются в двух модификациях ОНИКС-2.5 и ОНИКС-2.6, которые реализуют одинаковый принцип измерения, отличаются диапазонами измерений по исполнениям, конструктивом электронного блока и сервисными функциями.

Модификация ОНИКС-2.5 выпускается в двух исполнениях:

• - ОНИКС-2.5 предназначен для измерения прочности от 1 до 100 МПа. Индентор склерометра выполнен с радиусом 6 мм;

• - ОНИКС-2.5ЛБ предназначен для измерения прочности от 1 до 30 МПа. Индентор склерометра выполнен с радиусом 12 мм.

Исполнения выпускаются в корпусах с черно-белым дисплеем (версия LCD) и 12-клавишной клавиатурой и с цветным дисплеем (версия TFT) и 12-клавишной клавиатурой.

Модификация ОНИКС-2.6 выпускается в двух исполнениях:

• - ОНИКС-2.6 предназначен для измерения прочности от 1 до 100 МПа и функцию визуализации формы сигнала. Индентор склерометра выполнен с радиусом 6 мм. Имеет на лицевой панели цветной дисплей (версия TFT) и 12-клавишную клавиатуру.

• - ОНИКС-2.6ЛБ предназначен для измерения прочности от 1 до 30 МПа и функцию визуализации формы сигнала. Индентор склерометра выполнен с радиусом 12 мм. Имеет на лицевой панели цветной дисплей (версия TFT) и 12-клавишную клавиатуру.

Место пломбирования и клеймения приборов от несанкционированного доступа для модификаций ОНИКС-2.5 (версия LCD) расположено в батарейном отсеке электронного блока на винте крепления корпуса; для модификаций ОНИКС-2.5 (версии TFT) и для модификации ОНИКС-2.6 на винте крепления задней панели электронного блока.

Фотографии общего вида приборов и места пломбирования представлены на рисунках 1-5.

Рисунок 1 - Место пломбирования и клеймения приборов модификации ОНИКС-2.5 (версия LCD)

Рисунок 2 - Место пломбирования и клеймения приборов модификаций ОНИКС-2.5 и ОНИКС-2.6 (версия TFT)

Рисунок 3 - Общий вид прибора модификации ОНИКС-2.5 для двух исполнений (версия LCD)

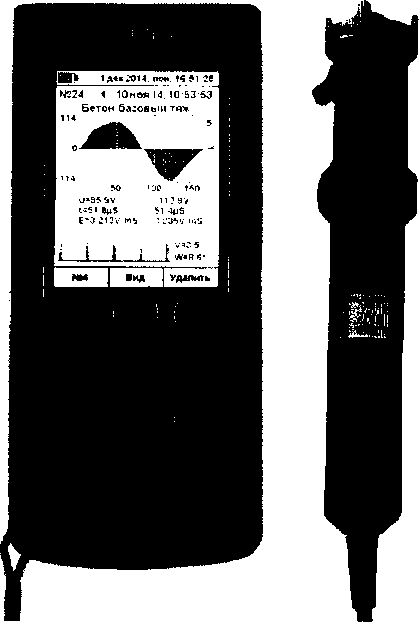

Рисунок 4 - Общий вид прибора модификации ОНИКС-2.6, для двух исполнений

(версия TFT)

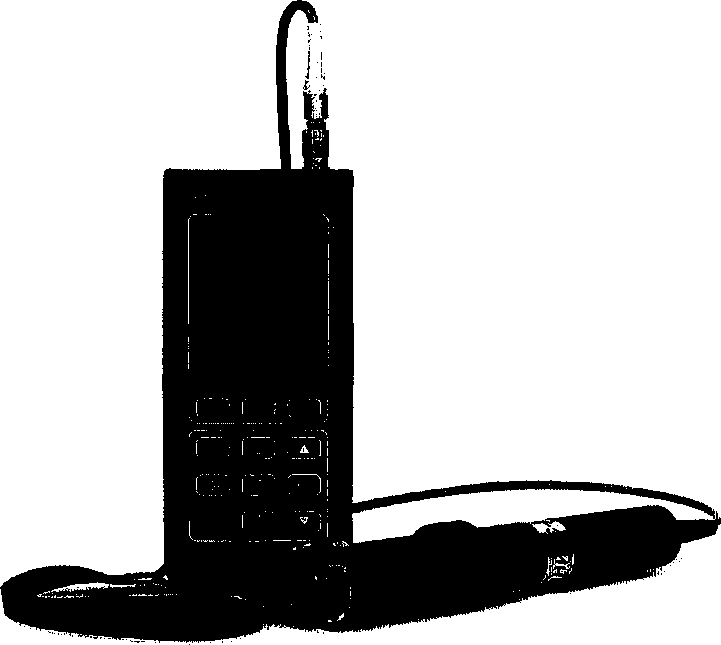

Рисунок 5 - Общий вид прибора модификации ОНИКС-2.5 для двух исполнений

(версия TFT)

Программное обеспечение неизменяемое и несчитываемое.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «средний» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Метрологические и технические характеристики

Пределы допускаемой дополнительной погрешности измерения прочности при отклонении температуры окружающей среды от границ нормальной области на каждые 10 °C в пределах рабочего диапазона, %                                                   ±1,5

Номинальное значение прочности рабочей эквивалентной меры, МПа, в пределах                                        24,5±2,5

Пределы допускаемой относительной погрешности

значения прочности рабочей эквивалентной меры, %                               ±4,0

Рабочие условия эксплуатации:

- рабочий диапазон температур окружающего воздуха, °C

Габаритные размеры, (длина х ширина х высота), мм, не более:

типографским способом в левом верхнем углу титульного листа руководств по эксплуатации НКИП.408211.100 РЭ, НКИП.408212.100 РЭ.

Комплектность средства измерений

Таблица 2 - Комплектность приборов

осуществляется по методике поверки, изложенной в разделе 7 руководств по эксплуатации НКИП.408211.100 РЭ, НКИП.408212.100 РЭ, утвержденной ГЦИ СИ ФГУ «Челябинский ЦСМ» 20 января 2010 года.

Основное средство поверки: Комплекс эталонный измерительный Оникс-2.5Э.

• - Диапазон измерения прочности от 1 до 100 МПа;

• -  Пределы допускаемой относительной погрешности измерения прочности комплексом (эталонного измерителя на эталонных мерах) ± 3,0 %

Знак поверки наносится на свидетельство о поверке.

содержатся в Руководствах по эксплуатации НКИП.408211.100 РЭ, НКИП.408212.100 РЭ.

ГОСТ 22690-88 «Бетоны. Определение прочности механическими методами неразрушающего контроля».

ТУ 4276-001-7453096769-03 «Измерители прочности бетона ударно-импульсные ОНИКС-2».

ООО Научно-производственное предприятие «Интерприбор»

ИНН: 7453096769

Адрес: 454126,Челябинск, ул. Тернопольская, 6

тел./факс (351) 729-88-85; 211-54-30(-31)

e-mail: mfo@interpribor.ru

ФБУ «Челябинский ЦСМ»

Адрес: 454048, г.Челябинск, ул. Энгельса, д.101

тел./факс (351)232-04-01

e-mail: stand@chel.sumet.ru

Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311280 от 11.08.2015 г.
