МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

26 октября 2018 г.

2254

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 57574 «Преобразователи измерительные серии Н» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «Пепперл и Фуке» б/д № 215 и № 133 приказываю:

  • 1. Внести изменения в описание типа на преобразователи измерительные серии Н, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 40667-15, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2.  Установить методику поверки по документу МП 40667-15 с изменением № 1 «Преобразователи измерительные серии Н. Методика поверки», утвержденному ФГУП «ВНИИМС» 08 августа 2018 г. и интервал между поверками 4 года. Распространить действие документа МП 40667-15 на преобразователи измерительные серии Н, находящиеся в эксплуатации.

  • 3. Переоформить свидетельство об утверждении типа № 57574 «Преобразователи измерительные серии Н», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 40667-15, в связи с внесением изменений в методику поверки.

  • 4.  Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

  • 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С.С. Голубев

( \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036ECDC011E780OAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018




Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «26» октября 2018 г. № 2254

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные серии H

Назначение средства измерений

Преобразователи измерительные серии H (далее - преобразователи) предназначены для измерительных преобразований аналоговых сигналов от датчиков в виде силы, напряжения постоянного электрического тока и сопротивления (в том числе сигналов от термопар и термопреобразователей сопротивления) в унифицированные аналоговые сигналы силы, напряжения постоянного и переменного электрического тока, а также для питания пассивных датчиков сопротивления, расположенных в опасной зоне.

Описание средства измерений

Преобразователи представляют собой аналоговые промежуточные измерительные преобразователи сигналов силы и напряжения постоянного тока, сигналов термопар и термопреобразователей сопротивления, а также частотно-модулированных импульсных сигналов в сигналы силы и напряжения постоянного и переменного тока. Вход и выход преобразователей гальванически изолированы друг от друга. Некоторые модификации рассчитаны на передачу HART сигналов, налагаемых на аналоговые сигналы.

Преобразователи могут монтироваться на стандартную (или заказную) объединительную плату с помощью двух многоконтактных разъёмов (система фиксации Quick Lock). Поляризация объединительной платы предотвращает ошибочную установку преобразователей на плате. Для подключения к платам полевых кабелей, персонального компьютера и других устройств используются съемные клеммные блоки, стандартные многоконтактные разъёмы.

Преобразователи измерительные серии H имеют маркировку взрывозащиты [Exia]IIC. Общий вид преобразователей приведен на рисунке 1.

Обозначения мест нанесения знака поверки представлены на рисунке 2.

Приказ Росстандарта №2254 от 26.10.2018, https://oei-analitika.ru

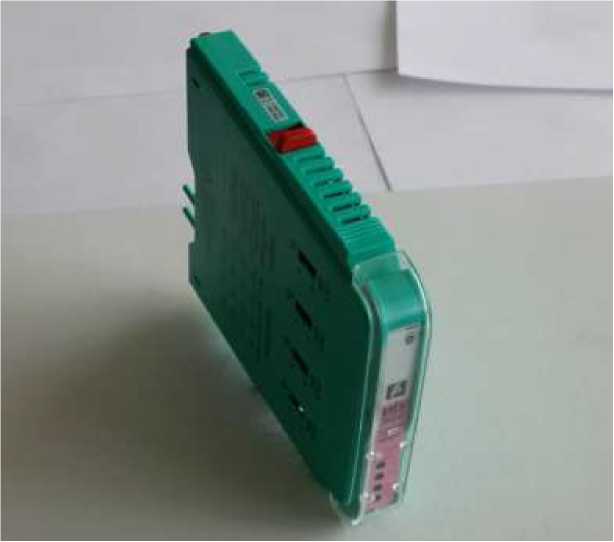

Рисунок 1 - Общий вид преобразователей

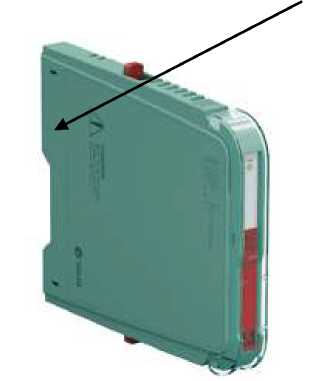

Место нанесения знака поверки

Приказ Росстандарта №2254 от 26.10.2018, https://oei-analitika.ru

Рисунок 2 - Обозначения места нанесения знака поверки преобразователей

Пломбирование преобразователя не предусмотрено.

Программное обеспечение

Идентификационные данные метрологически значимого программного обеспечения (ПО) приведены в таблице 1.

Метрологически значимое встроенное ПО, к которому относятся программные модули, жестко записано в ПЗУ микроконтроллеров преобразователя и защищено от записи и считывания. В модулях отсутствует возможность внесения изменений в метрологически значимую часть программы (преднамеренных или непреднамеренных) посредством внешнего интерфейса связи (уровень защиты «средний» в соответствии с Р 50.2.077-2014).

Таблица 1 - Идентификационные данные метрологически значимого ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DTM-I

Номер версии (идентификационный номер ПО)

не ниже 1.46

Цифровой идентификатор ПО

Метрологические и технические характеристики

Метрологические характеристики приведены в таблице 2.

Таблица 2 - Метрологические характеристики преобразователей серии H

Модель

Сигналы

Пределы допускаемой основной погрешности Y - приведённая, % от верх. гр. диап. изм.; Д - абсолютная

Пределы допускаемой доп. погрешности от изменения температуры окр.среды на 1°С удоп - приведённая, % от верх. гр. диап. изм., Д доп - абсолютная

Количество каналов

На входе

На выходе

1

2

3

4

5

6

HiD2012

от 0 до 20мА от 4 до 20мА от 0 до 1 В от 0,2 до 1 В от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

Y = ±0,1 %

См. примечание 2, 3

Yдоп = ±0,01 %/ °С

2

HiD2024,

HiC2025

от 4 до 20 мА

от 4 до 20 мА (sink)

Y = ±0,2 %

Д доп = ±2 мкА/ °С от 0 до +60 °С,

Д доп = ±4 мкА/ °С от -20 до 0 °С

См. примечание 2

HiD2024 - 4,

HiC2025-1

от 4 до 20 мА (source)

Y = ±0,1 %

от 1 до 5 В (source)

Y = ±0,2 %

HiD2025,

HiD2026

от 4 до 20 мА

от 4 до 20 мА

от 1 до 5 В

Y = ±0,1 %

См. примечание 2

Д доп = ±2 мкА/ °С от 0 до +60 °С,

Д доп = ±4 мкА/ °С от -20 до 0 °С

HiD2025 - 1,

HiD2026 - 2

HiD2025SK,

HiD2026SK

от 4 до 20 мА

от 4 до 20 мА

Y = ±0,1 %

Д доп = ±2 мкА/ °С от 0 до +60 °С,

Д доп = ±4 мкА/ °С от -20 до 0 °С

HiD2025SK -1,

HiD2026SK -2

HiD2029,

HiD2030

от 4 до 20 мА

от 4 до 20 мА от 1 до 5 В

Y = ±0,1 %

См. примечание 2

Yдоп= ±0,01 %/ °С

HiD2029 - 1,

HiD2030 - 2

HiD2029SK,

HiD2030SK

от 4 до 20 мА

от 4 до 20 мА

Y = ±0,1 %

Yдоп= ±0,01 %/ °С

HiD2029SK -1,

HiD2030SK -2

Продолжение таблицы 2

1

2

3

4

5

6

HiC2031**

от 4 до 20 мА

от 4 до 20 мА

Y = ±0,1 %

Д доп = ±2 мкА/ ОС от 0 до +60 ОС,

Д доп = ±4 мкА/ ОС от -20 до 0 ОС

1

HiD2031,

HiD2032

от 4 до 20 мА

от 4 до 20 мА

Y = ±0,1 %

Yдоп= ±0,01 %/ ОС

HiD2031 - 1,

HiD2032 - 2

HiD2033,

HiD2034

от 4 до 20 мА

от 4 до 20 мА

Y = ±0,1 %

Yдоп= ±0,01 %/ ОС

HiD2033 - 1,

HiD2034 - 2

HiD2035,

HiD2036

от 1,5 до

50,0 мА

от 4 до 20 мА

Y = ±0,1 %

Yдоп= ±0,01 %/ ОС

HiD2035 - 1,

HiD2036 - 2

HiD2037,

HiD2038

от 4 до 20 мА

от 4 до 20 мА

Y = ±0,1 %

Yдоп= ±0,01 %/ ОС

HiD2037 - 1,

HiD2038 - 2

HiD2038Y

от 4 до 20 мА

от 4 до 20 мА

Y = ±0,1 %

Yдоп= ±0,01 %/ ОС

2

HiD2061

HiD2062

от -10 до +100 мВ ТП типа

В, Е, J, K, L,

N, R, S, T по ГОСТ Р 8.585-2001

от 4 до 20 мА от 1 до 5 В

Y = ±0,1 % См. примечание 2

Yдоп= ±0,01 %/ ОС

HiD2061 - 1,

HiD2062 - 2

Канал компенсации темп.хол.

спая от -20 до

+70 ОС

Д = ±0,5 ос

Д доп = ±0,05 ОС/ОС

HiD2071

HiD2072

Потенциометр: от 100 до

300 Ом от 0,3 до 100,0 кОм (с внешним шунтом)

ТС: Pt100, возможная ширина диапазона от +40 до +850 ОС (в пределах от -200 до +850 ОС)

от 4 до 20 мА от 1 до 5 В

Y = ±0,1 %

См. примечание 2

Yдоп= ±0,01 %/ ОС

HiD2071 - 1,

HiD2072 - 2

HiD2891

от 0 до

10 кГц (ампл.сигнала от 100 мВ до 20 В, t имп.

40 мкс)

от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В

Y = ±0,1 %

См. примечание 2

См. примечание 3

Yдоп= ±0,01 %/ ОС

1

Продолжение таблицы 2

1

2

3

4

5

6

Hi*2025ES

от 4 до 20 мА

от 4 до 20 мА

(source mode and sink mode)

Д = ±20 мкА

Д доп = ±2 мкА/°С от 0 до + 70 °С,

Д доп = ±4 мкА/ °С от -20 до 0 °С

КС2025 - 1

от 1 до 5 В

Л = ±10 мВ

Д доп = ±0,5мВ/ °С от0 до +70 °С,

Д доп = ±1 мВ/ °С от -20 до 0 °С

HiD2025 - 1

HiC2025HC

от 4 до 20 мА

(source and sink mode)

Д = ±20 мкА

Д доп = ±2 мкА/ °С от 0 до +60 °С,

Д доп = ±4 мкА/ °С от -20 до 0 °С

от 4 до 20 мА

от 1 до 5 В

Д = ±10 мВ

Д доп = ±0,5мВ/ °С от 0 до +70 °С,

Д доп = ±1 мВ/ °С от -20 до 0 °С

1

HiC2077

от 0 до

21 кОм,

Pt 100, Pt 500, Pt 1000

от 0 до

21 кОм

Y = ±0,1 % от диап. в «Ом» при 1изм 1 мА,

Y = ±1 % верх. гр. в «Ом» при 1изм = 0,1 мА

Yдоп= ±0,01 %/ °С

1

HiC2065

от -50 до

+50 мВ

от -50 до

+50 мВ

Д = ±3 мкВ (для зад.диап. до ±10 мВ)

Y = ±0,05 % верх. гр (для зад.диап. до ±50 мВ)

Д доп = ±1 мкВ/°С

1

HiC2068

от -500 до

+500 мВ

от -500 до

+500 мВ

Д = ±30 мкВ (для зад.диап до ±100 мВ)

Y = ±0,03 % верх. гр. (для зад.диап ±500 мВ)

Д доп = ±10 мкВ/°С

1

HiC2095

от -20 до 0 В

от -20 до 0 В

Д = ±10 мВ

(постоянное напряжение) Д = ±15 мВ (переменное напряжение) См. примечание 4

Yдоп= ±0,01 %/ °С

1

Продолжение таблицы 2

1

2

3

4

5

6

HiD2096

от -20 до 0 В

от -20 до 0 В

Д = ±10 мВ (постоянное напряжение)

Д = ±15 мВ

(переменное напряжение) См. примечание 4

Yдоп= ±0,01 %/ °С

2

Примечания:

  • 1 Т - измеренная температура, °С;

  • 2 Погрешность для выхода по напряжению постоянного тока рассчитывается как сумма погрешности соответствующего выхода по току и погрешности шунта ^ном=250 Ом, ±0,1%);

  • 3 Погрешность для выхода по напряжению постоянного тока рассчитывается как сумма погрешности соответствующего выхода по току и погрешности шунта ^ном=500 Ом, ±0,1%).

  • 4 При условии, что переменная составляющая не превышает: для прямоугольной формы входного сигнала (от 0 до 20 кГц) Vpp= 5 В, для синусоидальной формы входного сигнала (от 0 до 20 кГц): Vpp= 20 В, где Vpp - амплитудное значение сигнала.

Таблица 3 - Основные технические характеристики преобразователей серии H

Наименование характеристики

Значение

Напряжение питания преобразователей, В

от 20 до 30

Потребляемая         мощность         преобразователей,

3,3

Вт, не более

Габаритные размеры преобразователей HiD****, мм, не более

- высота

106

- ширина

18

- длина

128

Габаритные размеры преобразователей HiC****, мм, не более

- высота

128,0

- ширина

12,5

- длина

106,0

Масса модуля серии H, г

от 100 до 140

Условия эксплуатации:

- температуры окружающей среды, °С

от -20 до +60

- относительная влажность при температуре +35 °С

(без конденсации), %

от 5 до 90

- атмосферное давление, кПа

от 84,0 до 106,7

Нормальные климатические условия: - температуры окружающей среды, °С

от +18 до +22 °С

- относительная влажность при температуре +35 °С

(без конденсации), %

от 5 до 90

- атмосферное давление, кПа

от 84,0 до 106,7

Маркировка взрывозащиты

[Exia]IIC

Знак утверждения типа

наносится на руководство по эксплуатации и на преобразователь типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность преобразователей серии H

Наименование

Обозначение

Количество

Преобразователи серии H

HiD****

Комплектация и количество в

HiC****

соответствии с картой заказа

Руководство по эксплуатации

1 экз.

Методика поверки

МП 40667-15

1 экз.

Поверка

осуществляется по документу МП 40667-15 «Преобразователи измерительные серии H. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИМС» 08.08.2018 г.

Основное средства поверки:

Калибратор многофункциональный Fluke 5502E, регистрационный номер в Федеральном информационном фонде (далее по тексту - рег. №) № 55804-13;

Мультиметр цифровой прецизионный Fluke 8508А, рег. № 25984-14;

Мера электрического сопротивления многозначная Р3026-1, рег. № 56523-14;

Генератор сигналов произвольной формы 33210А, рег. № 62209-15.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на преобразователи в соответствии с рисунком 2.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к преобразователям измерительным серии H

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Изготовитель

Фирма Pepperl+Fuchs GmbH, Германия

Адрес: Lilienthalstrasse 200, 68307 Mannheim, Germany;

Фирма Pepperl+Fuchs Pte, Ltd, Сингапур

Адрес: P+F Building 18, 139942, Ayer Rajah Crescent, Singapore.

Заявитель

Общество с ограниченной ответственностью «Пепперл и Фукс»

(ООО «Пепперл и Фукс»)

Адрес:123007, г. Москва, ул. 4-ая Магистральная, 11 строение 1, 8 этаж

Телефон: +7 (495) 995-88-42

Web-сайт: www.pepperl-fuchs.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-55-77

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
