№ п/п

Наименование типа

Обозначение типа

Заводской

номер

Регистрационный номер

в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методик поверки сохраняется

Устанавливаемая методика поверки

Заявитель

Юридическое лицо, выдавшее заключение

1

2

3

4

5

6

7

8

9

10

11

1.

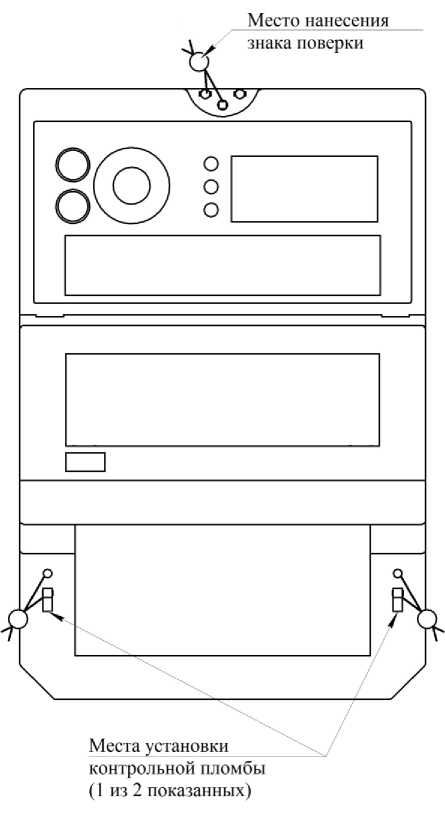

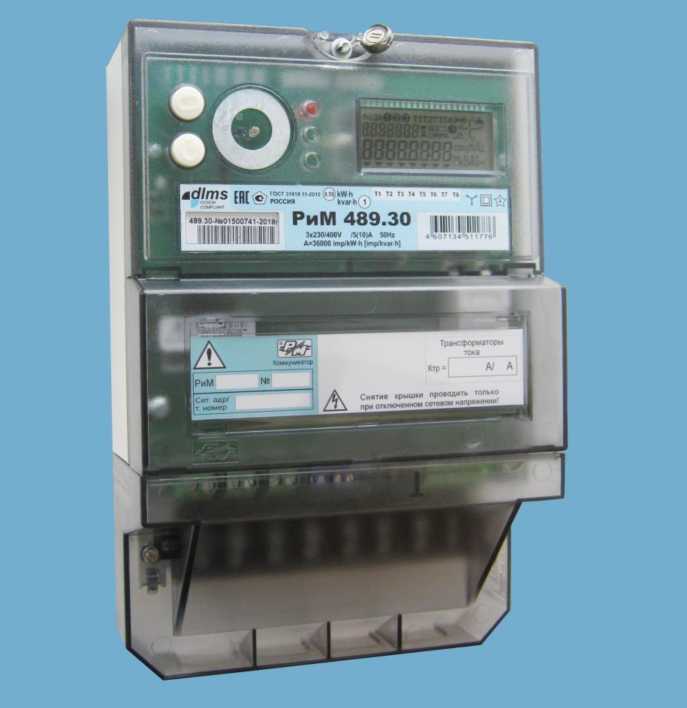

Счетчики электрической энергии трехфазные статические

РиМ 489.23,

РиМ 489.24,

РиМ 489.25,

РиМ 489.30,

РиМ 489.32,

РиМ 489.34,

РиМ 489.36,

РиМ 489.38

64195-16

Акционерное общество «Радио и Микроэлектроника» (АО «Радио и Микроэлектроника»), г. Новосибирск

ВНКЛ.411152.07

7 ДИ с

изменением №2

ВНКЛ.411152.077

-01 ДИ

Акционерное общество «Радио и Микроэлектроника» (АО «Радио и Микроэлектроника»), г. Новосибирск

ФБУ «Новосибирский

ЦСМ»,

г. Новосибирск

2.

Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) ТЭС "Международная"

2 очередь

Зав.№001

41487-09

Общество с ограниченной ответственностью

«ТанКос-электропроект» (ООО "ТанКос-электропроект"),

г. Москва

МП-610/446-2009

РТ-МП-809-500-

2021

Общество с ограниченной ответственностью «Ситиэнерго» (ООО «Ситиэнерго»), г. Москва

ФБУ

«Ростест-Москва»,

г. Москва

3.

Система измерений количества и показателей качества нефти № 5 ПСП «Ярославль»

ООО «Транснефть -

Балтика»

01

80176-20

Акционерное общество «Нефте-автоматика» (АО «Нефте-автоматика»), г. Уфа

НА.ГНМЦ.04

98-20 МП

НА.ГНМЦ.0498-20 МП с изменением №1

Акционерное общество «Нефте-автоматика» (АО «Нефте-автоматика»), г. Уфа

ОП ГНМЦ АО «Нефтеавтоматика», г. Казань

4.

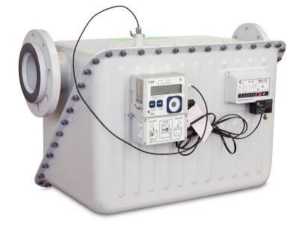

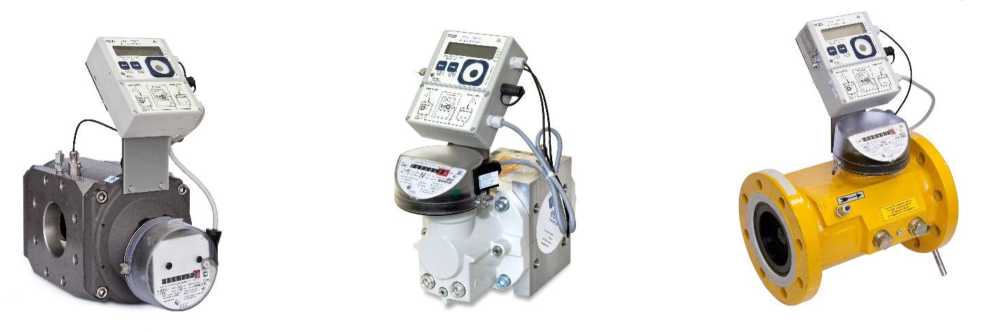

Комплексы для измерения количества газа

СГ-ТК:

модификаций

СГ-ТК-Т, СГ-ТК-Р, СГ-ТК-Д

55340-13

Общество с ограниченной ответственностью

«ЭЛЬСТЕР Газэлектроника» (ООО «ЭЛЬСТЕР Газэлектроника»),

г. Арзамас, Нижегородская обл.

ЛГТИ.407321.02

0 МП с изменением № 2

Общество с ограниченной ответственностью

«ЭЛЬСТЕР Газэлектроника» (ООО «ЭЛЬСТЕР Газэлектроника»),

г. Арзамас, Нижегородская обл.

ООО Центр

Метрологии «СТП», Республика Татарстан, г. Казань

5.

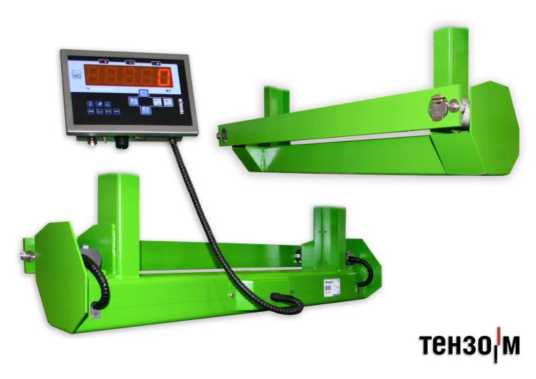

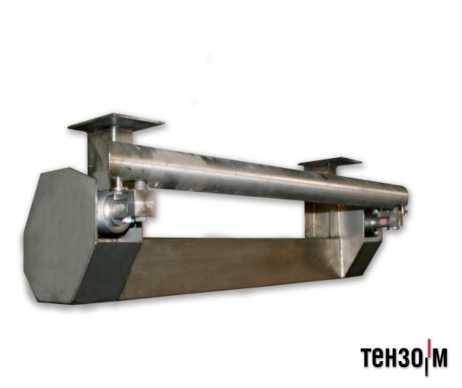

Весы монорельсовые электронные

ВМ

21465-11

Акционерное общество «Весоизмерительная компания «Тензо-М» (АО «ВИК «Тензо-М»), д.п. Красково, г.о. Люберцы, Московская обл.

ГОСТ OIML R 76-1-2011

Акционерное общество «Весоизмерительная компания «Тензо-М» (АО «ВИК «Тензо-М»), д.п. Красково, г.о. Люберцы, Московская обл.

ФГУП «ВНИИМС», г. Москва

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

С

SC

Номер версии (идентификационный номер) ПО¹

14/2

18/07

10/2

1/12

1/06

20/10

307

16/50

Цифровой идентификатор ПО²

-

Алгоритм вычисления цифрового идентификатора ПО²

-

Примечания

• 1. Номера версий (идентификационные номера) ПО не ниже указанных.

• 2. Конструкция весов не предусматривает вычисление цифрового идентификатора ПО и оно не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.

Наименование характеристик

Модификации весов

ВМ-05-1

ВМ-05-2

ВМ-05-3

ВМ-1-1

ВМ-1-2

ВМ-1-3

Класс точности весов по ГОСТ OIML R 76-1-2011

Средний (III)

Максимальная (Мах) нагрузка, кг

200

500

200/500

1000

1000

400/1000

Минимальная (Min) нагрузка, кг

2

4

2

4

10

4

Поверочный интервал (е), кг

0,1

0,2

0,1/0,2

0,2

0,5

0,2/0,5

Действительная цена деления

(d), кг

0,1

0,2

0,1/0,2

0,2

0,5

0,2/0,5

Число поверочных интервалов (n), ед.

5000

2500

2000/2500

5000

2000

2000/2000

Диапазон компенсации массы тары, % от Мах

0-10

Погрешность устройства установки нуля, е

±0,25

Реагирование (порог чувствительности), е

1,4

Не возврат к нулю, не более, е

±0,5

Предельная нагрузка (Lim), % от Мах, не более

125

Условия эксплуатации:

• - диапазон рабочих температур, °С

• - относительная влажность воздуха при 35°С, %

• - атмосферное давление, кПа

от минус 10 до плюс 40

98±2

от 84 до 107

Электрическое питание - от сети переменного тока с параметрами:

• - напряжение, В

• - частота, Гц

• - потребляемая мощность, В • А, не более

от 187 до 242

от 49 до 51

10

Время прогрева весов, мин

30

Значение вероятности безотказной работы за 2000 часов

0,91

Полный средний срок службы весов, не менее, лет

10

Габаритные размеры, длина/ширина/высота, мм, не более

1200/650/300

Масса, кг, не более

40

50

Примечания.

• 1. Погрешность определения массы нетто при вводе значения массы тары с клавиатуры весов не нормируется и зависит от погрешностей определения массы тары и массы брутто.

• 2. Диапазон установки нуля при использовании грузозахватного приспособления соответствует диапазону компенсации массы тары.

• 3. Предел допускаемой погрешности определения массы нетто в режиме выборки массы тары соответствует пределам допускаемой погрешности определения массы брутто.

№

Наименование

Обозначение

Кол-во

Примечание

1

ГУ в сборе

1 шт.

-

2

Весоизмерительный преобразователь

1 шт.

-

3

Автономная стойка или   кронштейны

крепления весоизмерительного преобразователя

1 шт.

По отдельному заказу

4

Руководство     по

эксплуатации весов

4274-025-18217119-01 РЭ

1 экз.

Может быть заменено РЭ входящего в комплект поставки преобразователя

5

Паспорт весов

4274-025-18217119-01 ПС

1 экз.

-

6

Эксплуатационная документация весоизмерительного преобразователя

ТВ

4221-075-18217119-2007 РЭ

1 компл.

-

7

Тара

1 шт.

-

Идентификационные данные (признаки)

Значение

Наименование ПО

ПО «Черный ящик»

Номер версии (идентификационный номер)

ПО

3

Идентификационное наименование ПО

Ntserver.exe

Цифровой идентификатор ПО (по MD5)

da32f5e7715846d4cf28b97827f68db4

Идентификационное наименование ПО

Bbmetr.exe

Цифровой идентификатор ПО (по MD5)

7be9db7885075ba357ed756f18c6652e

Идентификационное наименование ПО

Bbview.exe

Цифровой идентификатор ПО (по MD5)

2493405a82088ba9da90d48c6e70dad6

Идентификационное наименование ПО

Afview.exe

Цифровой идентификатор ПО (по MD5)

140214fc491feb562e71d53a88271374

№ ИК

Наименование

ИК

Состав первого и второго уровней ИК

ТТ

ТН

Счетчик

ИВКЭ

1

2

3

4

5

6

1.

Г-4

GSWS-12D

Кл.т. 0,2S

Ктт= 3500/1

Рег. № 28402-04

GSES24D

Кл.т. 0,2

Ктн= 10500/^3/100/^3

Рег. № 40173-08

БИМ-2121-С1

Кл.т.0,58/1,0

Рег. № 35204-07

Комплекс «Черный ящик» Рег. № 29577-05

ЭНКС-2, Рег. № 37328-15

2.

Г-5

GSWS-12D

Кл.т. 0,2S

Ктт= 3500/1 Рег. № 28402-04

GSES24D

Кл.т. 0,2

Ктн= 10500/^3/100/^3

Рег. № 40173-08

БИМ-2121-С1

Кл.т.0,58/1,0

Рег. № 35204-07

3.

Г-6

ABD-12

Кл.т. 0,2S

Ктт= 2500/1 Рег. № 79528-20

UCJ-24

Кл.т. 0,2

Ктн= 10500/^3/100/^3

Рег. № 41495-09

БИМ-2121-С1

Кл.т.0,58/1,0

Рег. № 35204-07

4.

Т-94

В65-СТ

Кл.т. 0,2S

Ктт= 400/1 Рег. № 61546-15

UMP 145

Кл.т. 0,2

Ктн= 110000/^3/100/^3

Рег. № 31801-06

БИМ-2121-С1

Кл.т.0,58/1,0

Рег. № 35204-07

5.

Т-95

В65-СТ

Кл.т. 0,2S

Ктт= 400/1 Рег. № 61546-15

UMP 145

Кл.т. 0,2

Ктн= 110000/^3/100/^3

Рег. № 31801-06

БИМ-2121-С1

Кл.т.0,58/1,0

Рег. № 35204-07

6.

Т-96

В65-СТ

Кл.т. 0,2S

Ктт= 300/1 Рег. № 61546-15

UMP 145

Кл.т. 0,2

Ктн= 110000/^3/100/^3

Рег. № 31801-06

БИМ-2121-С1

Кл.т.0,58/1,0 Рег. № 35204-07

7.

Т-23

В65-СТ

Кл.т. 0,2S

Ктт= 400/1 Рег. № 61546-15

UMP 145

Кл.т. 0,2

Ктн= 110000/^3/100/^3

Рег. № 31801-06

БИМ-2121-С1

Кл.т.0,58/1,0 Рег. № 35204-07

8.

Т-24

В65-СТ Кл.т. 0,2S Ктт= 400/1 Рег. № 61546-15

UMP 145

Кл.т. 0,2

Ктн= 110000/^3/100/^3

Рег. № 31801-06

БИМ-2121-С1

Кл.т.0,58/1,0 Рег. № 35204-07

9.

ТЭС Международная, КРУЭ-110 кВ №2, III сек, яч. 04, КЛ-110 кВ Перемычка ТЭС-1

В65-СТ Кл.т. 0,2S Ктт= 600/1 Рег. № 61546-15

UMP 145

Кл.т. 0,2

Ктн= 110000/^3/100/^3

Рег. № 31801-06

БИМ-2121-С1

Кл.т.0,58/1,0

Рег. № 35204-07

1

2

3

4

5

6

10.

ТЭС Международная, КРУЭ-110 кВ №2, IV сек, яч. 07, КЛ-110 кВ Перемычка ТЭС-2

В65-СТ

Кл.т. 0,2S

Ктт= 600/1

Рег. № 61546-15

UMP 145

Кл.т. 0,2

Ктн= 110000/^3/100/^3

Рег. № 31801-06

БИМ-2121-С1

Кл.т.0,58/1,0

Рег. № 35204-07

Комплекс «Черный ящик» Рег. № 29577-05

ЭНКС-2, Рег. № 37328-15

11.

ТЭС Международная, КРУЭ-110 кВ №2, III

C, яч. 05, КЛ-110 кВ

Международная-Пресня №1

В65-СТ

Кл.т. 0,2S

Ктт= 600/1

Рег. № 61546-15

UMP 145

Кл.т. 0,2

Ктн= 110000/^3/100/^3

Рег. № 31801-06

БИМ-2121-С1

Кл.т.0,58/1,0

Рег. № 35204-07

12.

ТЭС Международная, КРУЭ-110 кВ №2, IV

C, яч. 08, КЛ-110 кВ

Международная-Пресня №2

В65-СТ

Кл.т. 0,2S

Ктт= 600/1

Рег. № 61546-15

UMP 145

Кл.т. 0,2

Ктн= 110000/^3/100/^3

Рег. № 31801-06

БИМ-2121-С1

Кл.т.0,58/1,0

Рег. № 35204-07

13.

С Р1

GSWS-12D

Кл.т. 0,2S Ктт= 1200/1

Рег. № 28402-04

GSES24D

Кл.т. 0,2

Ктн= 10500/^3/100/^3

Рег. № 40173-08

БИМ-2121-С1

Кл.т.0,58/1,0

Рег. № 35204-07

14.

С Р2

GSWS-12D

Кл.т. 0,2S

Ктт= 1200/1 Рег. № 28402-04

GSES24D

Кл.т. 0,2

Ктн= 10500/^3/100/^3

Рег. № 40173-08

БИМ-2121-С1

Кл.т.0,58/1,0

Рег. № 35204-07

15.

Т-41-СГ

GSWS-12D

Кл.т. 0,2S

Ктт= 300/1

Рег. № 28402-04

GSES24D

Кл.т. 0,2

Ктн= 10500/^3/100/^3

Рег. № 40173-08

БИМ-2121-С1

Кл.т.0,58/1,0

Рег. № 35204-07

16.

Т-42-СГ

GSWS-12D

Кл.т. 0,2S

Ктт= 300/1

Рег. № 28402-04

GSES24D

Кл.т. 0,2

Ктн= 10500/^3/100/^3

Рег. № 40173-08

БИМ-2121-С1

Кл.т.0,58/1,0

Рег. № 35204-07

17.

ТЭС Международная, КРУ-20 кВ, ШС, яч. 03, фидер 70000

GIS 24

Кл.т. 0,2S

Ктт= 600/1

Рег. № 28402-04

GE 24S

Кл.т. 0,2

Ктн= 20000/^3/100/^3

Рег. № 30372-05

БИМ-2121-С1

Кл.т.0,58/1,0

Рег. № 35204-07

18.

ТЭС Международная, КРУ-20 кВ, ШС, яч. 05, фидер 70001

GIS 24

Кл.т. 0,2S

Ктт= 600/1

Рег. № 28402-04

БИМ-2121-С1

Кл.т.0,58/1,0

Рег. № 35204-07

19.

ТЭС Международная,

РУ-20 кВ, ШС, яч. 07, фидер 70003 бетта

GIS 24

Кл.т. 0,2S

Ктт= 600/1

Рег. № 28402-04

БИМ-2121-С1

Кл.т.0,58/1,0

Рег. № 35204-07

20.

ТЭС Международная, КРУ-20 кВ, ШС, яч. 11, фидер 70004

GIS 24

Кл.т. 0,2S

Ктт= 600/1

Рег. № 28402-04

БИМ-2121-С1

Кл.т.0,58/1,0

Рег. № 35204-07

1

2

3

4

5

6

21.

К Л 20 кВ-5

GIS 24

Кл.т. 0,2S

Ктт= 600/1

Рег. № 28402-04

GE 24S

Кл.т. 0,2

Ктн= 20000/^3/100/^3

Рег. № 30372-05

БИМ-2121-С1

Кл.т.0,5Б/1,0

Рег. № 35204-07

Комплекс «Черный ящик» Рег. № 29577-05

ЭНКС-2, Рег. № 37328-15

22.

К Л 20 кВ-6

GIS 24

Кл.т. 0,2S

Ктт= 600/1

Рег. № 28402-04

GE 24S

Кл.т. 0,2

Ктн= 20000/^3/100/^3

Рег. № 30372-05

БИМ-2121-С1

Кл.т.0,5Б/1,0

Рег. № 35204-07

23.

ТЭС Международная,

КРУ-20 кВ, ГУС, яч.

06, КЛ 20 кВ Западный порт -2

GIS 24

Кл.т. 0,2S

Ктт= 600/1

Рег. № 28402-04

БИМ-2121-С1

Кл.т.0,5Б/1,0

Рег. № 35204-07

24.

ТЭС Международная,

КРУ-20 кВ, ГУС, яч.

08, фидер Аква-Сити-4-альфа

GIS 24 Кл.т. 0,2S Ктт= 600/1

Рег. № 28402-04

БИМ-2121-С1

Кл.т.0,5Б/1,0

Рег. № 35204-07

25.

К Л 20 кВ-9

GIS 24 Кл.т. 0,2S Ктт= 600/1

Рег. № 28402-04

БИМ-2121-С1

Кл.т.0,5Б/1,0

Рег. № 35204-07

26.

К Л 20 кВ-10

GIS 24

Кл.т. 0,2S

Ктт= 600/1 Рег. № 28402-04

БИМ-2121-С1

Кл.т.0,5Б/1,0

Рег. № 35204-07

Примечания:

• 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.

• 2 Допускается замена УСВ, УСПД на аналогичные утвержденных типов.

• 3 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как неотъемлемая часть.

Номер ИК

cos9

Пределы допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях эксплуатации АИИС КУЭ (5), %

51(2) %,

1(2)< I изм< I 5 %

55 %,

I5 %< I изм< I 20 %

520 %,

20 %< I изм< I 100 %

5100 %,

100 %< I изм< I 120 %

1

2

3

4

5

6

1-26 TT-0,2S; ТН-0,2; ('h-COS

1,0

±1,9

±1,5

±1,4

±1,4

0,9

±1,9

±1,6

±1,5

±1,5

0,8

±2,0

±1,7

±1,5

±1,5

0,7

±2,1

±1,8

±1,6

±1,6

0,5

±2,5

±2,1

±1,8

±1,8

1

2

3

4

5

6

Номер ИК

cosф

Пределы допускаемой относительной ИК при измерении реактивной электрической энергии в рабочих условиях эксплуатации АИИС КУЭ (5), %

51(2) %,

1(2)< I изм< I 5 %

55 %,

I5 %< I изм< I 20 %

520 %,

20 %< I изм< I 100 %

5100 %,

100 %< I изм< I 120 %

1-26 TT-0,2S; ТН-0,2; Сч-1,0

0,9

±6,0

±3,4

±2,2

±2,0

0,8

±4,5

±2,7

±1,9

±1,8

0,7

±4,0

±2,6

±1,8

±1,8

0,5

±3,5

±2,3

±1,7

±1,7

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов

АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU) ±5 с

Примечания:

• 1 Характеристики погрешности ИК даны для измерения электроэнергии (получасовая).

• 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие доверительной вероятности Р = 0,95.

Наименование характеристики

Значение

1

2

Нормальные условия применения:

параметры сети:

напряжение, % от ином

от 98 до 102

ток, % от 1ном

от 100 до 120

частота, Гц

от 49,85 до 50,15

коэффициент мощности cos9

0,9

температура окружающей среды, °С

от +15 до +25

относительная влажность воздуха при +25°С, %

от 30 до 80

Рабочие условия применения:

параметры сети:

напряжение, % от ином

от 90 до 110

ток, % от 1ном

от 1 до 120

коэффициент мощности

от 0,5 инд. до 0,8 емк.

частота, Гц

от 49,6 до 50,4

температура окружающей среды для ТТ и ТН, °С

от -40 до +50

температура окружающей среды для счетчиков, °С

от +5 до +35

температура окружающей среды для УСПД, УСВ, °С

от +15 до +25

относительная влажность воздуха при +25°С, %

от 75 до 98

Надежность применяемых в АИИС КУЭ компонентов:

Счетчики:

среднее время наработки на отказ, ч, не менее

105000

среднее время восстановления работоспособности, ч

24

УСПД:

среднее время наработки на отказ, ч, не менее

100000

среднее время восстановления работоспособности, ч

2

УСВ:

среднее время наработки на отказ, ч, не менее

35000

среднее время восстановления работоспособности, ч

2

1

2

Глубина хранения информации

Счетчики:

тридцатиминутный профиль нагрузки в двух направлениях, сут, не

менее

45

при отключении питания, лет, не менее

10

УСПД:

тридцатиминутный профиль нагрузки в двух направлениях, сут, не

менее

45

при отключении питания, лет, не менее

10

Сервер:

хранение результатов измерений и информации состояний средств

измерений, лет, не менее

3,5

Наименование

Тип

Количество

1

2

3

Трансформатор тока

GSWS-12D

6 шт.

ABD-12

6 шт.

В65-СТ

27 шт.

GSWS-12D

12 шт.

GIS 24

30 шт.

Трансформатор напряжения

GSES24D

6 шт.

UCJ-24

3 шт.

UMP 145

21 шт.

GE 24S

6 шт.

1

2

3

Счетчики электронные активной и реактивной энергии

БИМ-2121-С1

26 шт.

Комплексы           измерительно

информационные и управляющие микропроцессорные (УСПД)

«Чёрный ящик-2000»

2 шт.

Блоки коррекции времени (УСВ)

ЭНКС-2

1 шт.

Специализированное    программное

обеспечение

ПО «Чёрный ящик»

1 шт.

Формуляр

ТКАЭ.280806.001.ФО

1 экз.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ТС220 Vl-ХХ*

Номер версии

1.ХХ*

Цифровой идентификатор ПО

35163**

Алгоритм вычисления цифрового идентификатора ПО

CRC16

* Идентификационное наименование состоит из 2 частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части.

** Контрольная сумма для метрологически значимой части ПО.

Наименование параметра

Значение

Диапазон объемного расхода при рабочих условиях¹⁾, м³/ч:

- модификация СГ-ТК-Д

от 0,016 до 160

- модификация СГ-ТК-Т (счетчик газа турбинный СГ)

от 8 до 4000

- модификация СГ-ТК-Т (счетчик газа турбинный TRZ)

от 5 до 6500

- модификация СГ-ТК-Р (счетчик газа ротационный RVG)

от 0,6 до 650

- модификация СГ-ТК-Р (счетчик газа ротационный RABO)

от 0,4 до 650

Диапазон измерения температуры газа, °С:

от - 30 до + 60

Избыточное давление газа, кПа, не более:

- модификация СГ-ТК-Д

50

- модификация СГ-ТК-Т, СГ-ТК-Р

100

Пределы допускаемой относительной погрешности измерения объема газа, приведенного к стандартным условиям, с учетом погрешности измерения температуры, без учета погрешности от принятия давления и коэффициента сжимаемости за условно-постоянные величины²⁾, %:

- модификация СГ-ТК-Д:

- в диапазоне объемных расходов при рабочих условиях от 0,1       включ. до Qмакс⁴⁾ включ.

±1,6

- в диапазоне объемных расходов при рабочих условиях от ^^мин⁵⁾ включ. до 0,1 ^^ном²⁾

±2,2

- модификации СГ-ТК-Т на базе счетчиков TRZ исполнения «2У», СГ-ТК-Р на базе RABO исполнения «2У»:

- в диапазоне объемных расходов при рабочих условиях от ^^мин⁵⁾ включ. до Qмакс⁴⁾ включ.

±1,0

- модификации СГ-ТК-Т, СГ-ТК-Р на базе счетчиков RVG, СГ и счетчиков TRZ, RABO остальных исполнений:

- в диапазоне объемных расходов при рабочих условиях от ^^мин⁵⁾ включ. до Qt⁶⁾

± 2,1

- в диапазоне объемных расходов при рабочих условиях от Qt⁶⁾ включ. до Qмакс⁴⁾ включ.

± 1,1

Наименование параметра

Значение

• ¹⁾ Диапазон измерения объемного расхода комплекса при рабочих условиях определяется типоразмером применяемого счетчика;

• ²⁾ Во всем диапазоне рабочих условий эксплуатации, с учетом относительной погрешности, обусловленной алгоритмом вычисления объема газа и его программной реализацией (не более ±0,05%);

• ³⁾ Q_HOM - номинальный объемный расход при рабочих условиях;

• ⁴⁾ Q_мa_кc - максимальный объемный расход при рабочих условиях;

• ⁵⁾ О» - минимальный объемный расход при рабочих условиях;

• ⁶⁾ Qt - значение переходного объемного расхода при рабочих условиях. В зависимости от типа счетчика Qt принимается равным:

• - 0,1 Qм_aкс для TRZ G100-G4000 (Ду80, 100, 150, 200, 250, 300) исп. «1» и «2», СГ16МТ-160...4000-Р-2 с диапазоном измерения 1:20, СГ16МТ-100-Р-1 с диапазонами измерения 1:12,5, СП6МТ-250...650-Р-4 с диапазоном измерения 1:25, СГ16МТ-800.4000-Р-4 с диапазоном измерения 1:30, RVG (основное исполнение), RABO (основное исполнение);

• - 0,2 Qмакс для TRZ G65; СГ16М(МТ) с диапазонами измерения 1:10 и 1:20, СГ16МТ-100-Р с диапазонами измерения 1:10;

• - 0,05 Qмакс для СП6МТ-250...650-Р-3 с диапазоном измерения 1:25, СП6МТ-800...4000-Р-3 с диапазоном измерения 1:30.

Наименование параметра

Значение

Измеряемая среда

Природный газ по ГОСТ 5542-2014, пропан, аргон, азот, воздух и другие неагрессивные сухие газы

Температура окружающей среды, °С

Определяется температурой окружающей среды входящих в состав комплекса средств измерений согласно их описания типа

Температура рабочей среды, °С

Определяется температурой рабочей среды входящих в состав комплекса средств измерений согласно их описания типа

Напряжение питания постоянного тока, В

от 6 до 9

Потребляемая мощность, Вт, не более

0,45

Габаритные размеры комплексов, мм

• - ширина

• - высота

• - длина

от 194 до 900

от 295 до 800 от 190 до 1000

Масса, кг

от 2,6 до 470

Средний срок службы, лет

12*

Средняя наработка на отказ, ч

100000

Маркировка взрывозащиты

1 Ex ib IIB T4 Gb

* Срок службы определяется изготовителем по остаточному сроку службы входящих в состав комплекса средств измерений

Наименование

Обозначение

Количество

Комплекс для измерения количества газа СГ-ТК

-

1

Руководство по эксплуатации

ЛГТИ.407321.020 РЭ

1

Паспорт

ЛГТИ.407321.020 ПС

1

Комплект монтажных частей

-

1*

Методика поверки

ЛГТИ.407321.020 МП (с изменением № 2)

1

* Поставляется по заказу

Идентификационные данные (признаки)

Значение

Исполнения счетчиков

Идентификационное наименование ПО

РМ48923 ВНКЛ.411152.077 ПО

РиМ 489.23

РМ48924 ВНКЛ.411152.077-01 ПО

РиМ 489.24

РМ48925 ВНКЛ.411152.077-02 ПО

РиМ 489.25

РМ48930 ВНКЛ.411152.077-03 ПО

РиМ 489.30

РМ48932 ВНКЛ.411152.077-04 ПО

РиМ 489.32

РМ48934 ВНКЛ.411152.077-05 ПО

РиМ 489.34

РМ48936 ВНКЛ.411152.077-06 ПО

РиМ 489.36

РМ48938 ВНКЛ.411152.077-07 ПО

РиМ 489.38

РМ48925 ВНКЛ.411152.077 ПО*

РиМ 489.23

РМ48924 ВНКЛ.411152.077-01 ПО*

РиМ 489.24

РМ48925 ВНКЛ.411152.077 ПО*

РиМ 489.25

РМ48930 ВНКЛ.411152.077-03 ПО*

РиМ 489.30

РМ48934 ВНКЛ.411152.077-05 ПО*

РиМ 489.32, РиМ 489.34

РМ48938 ВНКЛ.411152.077-07 ПО*

РиМ 489.36 РиМ 489.38

Номер версии (идентификационный номер) ПО

c v 1.00 по v 3.99

РиМ 489.23, РиМ 489.24, РиМ 489.25,

РиМ 489.30, РиМ 489.32, РиМ 489.34,

РиМ 489.36, РиМ 489.38

c v 4.00 и выше

РиМ 489.23, РиМ 489.24, РиМ 489.25,

РиМ 489.30, РиМ 489.32, РиМ 489.34,

РиМ 489.36, РиМ 489.38

Цифровой идентификатор ПО (контрольная сумма)

5B 33 A7 1E CF 93 9A 97 5E F4

95 50 60 40 A0 06*

РиМ 489.23

D5 29 7B 26 6B 63 1C F1 E6 DD

3B E2 50 B2 1B 90*

РиМ 489.24

5B 33 A7 1E CF 93 9A 97 5E F4 95 50 60 40 A0 06*

РиМ 489.25

0C 81 E8 25 F6 04 16 89 0F 5B FA A4 FB 80 0F 6E*

РиМ 489.30

5C EE EF 14 CE 2F F6 65 C1 49 A8

10 B0 C5 CA 0B*

РиМ 489.34, РиМ 489.32

F1 53 A1 E1 6B CB ED 61 61 DB 04 1D 5C 08 3D 2D*

РиМ 489.36 РиМ 489.38

Алгоритм вычисления цифрового идентификатора

md5

РиМ 489.23, РиМ 489.24, РиМ 489.25,

РиМ 489.30, РиМ 489.32, РиМ 489.34,

РиМ 489.36, РиМ 489.38

* - для счетчиков РиМ 489.23, РиМ 489.24, РиМ 489.25, РиМ 4 489.36, РиМ 489.38 с номером версии ПО v 4.00 и выше

Г89.30, РиМ 489.32, РиМ 489.34, РиМ

Наименование характеристики

Исполнения счетчиков

РиМ

489.23

РиМ

489.24

РиМ

489.25

РиМ

489.30

РиМ

489.32

РиМ

489.34

РиМ

489.36

РиМ

489.38

1

2

3

4

5

6

7

8

Значение

Класс точности при измерении активной энергии

1

0,5¹⁾

0,5S

0,2S

0,5S

0,2S

Класс точности при измерении реактивной энергии

2

1

0,5S²⁾

1

0,5S²⁾

Базовый (номинальный) ток, А

5

10

5

Максимальный ток, А

100

10

2

Номинальное напряжение, В

3х230/ 400

3х57,7 / 100

Номинальная частота, Гц

50

Установленный диапазон напряжений,

В

от 198 до 253

от 51 до 67

Расширенный диапазон напряжений, В

от 140 до 264

от 46 до 75

Предельный диапазон напряжений, В

от 0 до 400

от 0 до 100

Пределы допускаемой основной относительной погрешности, вызываемой изменением тока, при измерении активной энергии и мощности ³⁾, % 0,051б < I < 0,101б, cos ф =1,00 0,101б < I < 1макс, cos ф = 1,00 0,101б < I < 0,201б, cos ф =0,50 инд 0,201б < I < 1макс, cos ф =0,50 инд 0,101б < I < 0,20I6, cos ф = 0,80 емк 0,20I6 < I < ^акс, cos ф = 0,80 емк

±1,5 ±1,0 ±1,5 ±1,0

±1,5

±1,0

±0,8

±0,5

±0,8

±0,5

±0,8

±0,5

-

-

-

-

Пределы допускаемой основной относительной погрешности, вызываемой изменением тока, при измерении активной энергии и мощности ³⁾, % 0,0Нном < I < 0,05^, cos ф =1,00 0,05^ < I < !макс, cos ф 1,00 0,02^ < I < 0,10!ном, cos ф =0,50 инд 0,10^ < I < !макс, cos ф =0,50 инд 0,02^ < I < 0,10!ном, cos ф = 0,80 емк 0,10^ < I < !макс, cos ф = 0,80 емк

-

-

±1,0 ±0,5 ±1,0 ±0,6

±1,0

±0,6

±0,4

±0,2

±0,5

±0,3

±0,5

±0,3

±1,0

±0,5

±1,0

±0,6

±1,0

±0,6

±0,4

±0,2

±0,5

±0,3

±0,5

±0,3

Наименование характеристики

Исполнения счетчиков

1 2

3

4       5

6

7

8

Значение

Пределы допускаемой основной относительной погрешности, вызываемой изменением тока, при измерении реактивной энергии и мощности ³⁾, %

0,051б < I < 0,101б, sin ф = 1,00

0,101б < I < 1макс, sin ф = 1,00

0,101б < I <0,201б, sin ф=0,50 (инд, емк)

0,201б < I < 1макс, sin ф = 0,50 (инд, емк)

0,201б < I < ^акс, sin ф = 0,25 (инд, емк)

±2,5

±2,0

±2,5

±2,0

±2,5

О  О

1—Н г--Н г--Н г--Н г--Н -н -н -н -н -н

-

-

-

-

Пределы допускаемой основной относительной погрешности, вызываемой изменением тока, при измерении реактивной энергии и мощности ³⁾, %

0,02!™ < I < 0,051ном, sin ф = 1,00

0,05^ < I < 1макс, Sin ф  1,00

0,05!ном<1<0,101ном, sin9=0,50(инд, емк) 0,1OIном<I<Iмакс, sin ф = 0,50 (инд, емк) 0,1OIном<I<Iмакс, sin ф = 0,25 (инд, емк)

-

-

±1,5

±1,0

±1,5

±1,0

±1,5

±1,0

±0,5

±1,0

±0,6

±1,0

±1,5

±1,0

±1,5

±1,0

±1,5

±1,0

±0,5

±1,0

±0,6

±1,0

Полная потребляемая мощность в цепях тока, по каждой фазе, 1В А, не более

0,1

Полная потребляемая мощность в цепях напряжения, по каждой фазе, ВА, не более

2,5

Активная потребляемая мощность в цепях напряжения, по каждой фазе, Вт, не более

1,5

Пределы погрешности при измерении средней активной мощности на программируемом интервале Ринт, максимальной средней активной мощности на программируемом интервале Ринт макс, максимальной средней активной мощности на расчетный день и час Ррдч ⁷⁾

соответствует точности при измерении активной энергии

Пределы допускаемой относительной погрешности при измерении полной мощности, %

±3,0

Наименование характеристики

Исполнения счетчиков

1

2

3

4

5

6

7

8

Значение

Пределы допускаемой относительной

погрешности при измерении коэффициента мощности

cos ф ⁷⁾, %

±4,0

Пределы допускаемой относительной

погрешности при измерении коэффициента реактивной мощности tg ф, %

0,21б < I < 1,01б

±3,5

1,01б < I< 1макс

±3,0

-

Пределы допускаемой относительной погрешности при измерении коэффициента реактивной мощности tg ф, %

±3,1

0,11ном < I < 0,21ном

-

±2,0

0,21ном < I < 1,01ном

-

±2,5

±1,5

1,01ном < I< !макс

-

±1,7

±1,0

Пределы допускаемой относительной погрешности при измерении среднеквадратических значений тока фазного провода 5I$, %

0,051б < I < !макс

±0,5

Пределы допускаемой относительной погрешности при измерении среднеквадратических значений тока фазного провода 5I$, %

0,021ном < I < !макс

±0,5

Пределы допускаемой относительной погрешности при измерении среднеквадратического значения тока нулевого провода 6In ⁷⁾, %

- для счетчиков с версией ПО ниже 2.00:

0,11б < I < 0,5I6

±15

-

0,51б < I < 1макс

±5

-

0,11ном < I < 0,5^

-

±15

0,51ном < I< ^акс

- для счетчиков с версией ПО выше

-

±5

2.00:

0,051б < I < 1макс

±0,5

-

0,021ном < I < 1макс

-

±0,5

Наименование характеристики

Исполнения счетчиков

1 2

3

4

5

6

7

8

Значение

Пределы допускаемой относительной погрешности при измерении среднеквадратических значений фазных напряжений, %

от 140 до 264 В

от 46 до 75 В

±0,5

±0,5

Пределы допускаемой относительной погрешности при измерении среднеквадратических значений линейных (межфазных) напряжений, % от 242 до 457 В от 80 до 130 В

±0,5

±0,5

Пределы допускаемой дополнительной относительной погрешности при измерении активной энергии и мощности, вызываемой изменением напряжения в установленном рабочем диапазоне ^3),5), % от 198 до 253 В, cos ф = 1,00 от 198 до 253 В, cos ф = 0,50 инд от 51 до 67 В, cos ф = 1,00 от 51 до 67 В, cos ф = 0,50 инд

±0,7

±1,0

±0,4

±0,5

±0,2

±0,4

±0,2

±0,4

±0,1

±0,2

±0,2

±0,4

±0,1

±0,2

Пределы допускаемой дополнительной относительной погрешности при измерении реактивной энергии и мощности, вызываемой изменением напряжения в установленном рабочем диапазоне ^3),6), %

от 198 до 253 В, sin ф =1,00

от 198 до 253 В, sin ф = 0,50 инд от 51 до 67 В, sin ф =1,00 от 51 до 67 В, sin ф = 0,50 инд

±1,0

±1,5

±0,7

±1,0

±0,7

±1,0

±0,7

±1,0

±0,2

±0,4

±0,7

±1,0

±0,2

±0,4

Пределы допускаемой дополнительной относительной погрешности при измерении активной энергии и мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне ^3),5), % от 140 до 264 В, cos ф = 1,00 от 140 до 264 В, cos ф = 0,50 инд. от 46 до 75 В, cos ф = 1,00 от 46 до 75 В, cos ф = 0,50 инд

±2,1

±3,0

±1,1

±1,5

и- н-

^{1   1}      j°

to

±0,6

±1,2

±0,3

±0,6

±0,6

±1,2

±0,3

±0,6

Наименование характеристики

Исполнения счетчиков

1 2

3

4

5

6

7

8

Значение

Пределы допускаемой дополнительной относительной погрешности при измерении реактивной энергии и мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне ^3),6), %

от 140 до 264 В, sin ф = 1,00 от 140 до 264 В, sin ф = 0,50 инд от 46 до 75 В, sin ф =1,00 от 46 до 75 В, sin ф = 0,50 инд

±3,0

±4,5

±2,1

±3,0

±2,1

±3,0

±2,1

±3,0

±0,6

±1,2

±2,1

±3,0

±0,6

±1,2

Пределы допускаемой абсолютной погрешности при измерении длительности провала напряжения Atn в диапазоне значений от 0,04 до 60 с, с

±0,02

Пределы допускаемой абсолютной погрешности при измерении длительности перенапряжения AtnEP в диапазоне значений от 0,04 до 60 с, с

±0,02

Пределы допускаемой абсолютной погрешности при измерении глубины провала напряжения 6Un в диапазоне значений от - 10 до - 70 %⁴⁾, %

±1

Пределы допускаемой относительной погрешности при измерении величины перенапряжения AUnEP в диапазоне значений от Uhom до 1,5 Uhom ⁴⁾, %

±1

Пределы допускаемой относительной погрешности при измерении напряжения прямой U(1), обратной U(2), и нулевой U(0) последовательностей в установленном диапазоне напряжений ⁷⁾, %

±0,5

Пределы допускаемой абсолютной погрешности при измерении коэффициентов несимметрии напряжения по обратной К2(и) и по нулевой Ко(и) последовательностям в диапазоне значений коэффициентов несимметрии от 0 до 10 % ⁷⁾, %

±0,3

Наименование характеристики

Исполнения счетчиков

1 2

3

4       5

6

7

8

Значение

Пределы допускаемой абсолютной погрешности при измерении установившегося отклонения напряжения 6Uy ²⁾, %, в диапазоне значений от - 30 до + 20 %

±0,5

Пределы допускаемой абсолютной погрешности при измерении отрицательного 5U(-) и положительного 5U(+) отклонения напряжения, % в диапазоне значений от - 30 до +20 %

±0,5

Пределы допускаемой абсолютной погрешности при измерении частоты сети, Гц, в диапазоне значений от 42,5 цо 57,5 Гц

±0,010

Пределы допускаемой абсолютной погрешности при измерении отклонения частоты сети Af, в диапазоне значений от - 7,5 до + 7,5 Гц ⁴⁾ , Гц

±0,010

Пределы допускаемой абсолютной погрешности при измерении температуры внутри корпуса счетчика ⁷⁾, °С, в диапазоне температур от -40 до + 85 °С

± 5

Средний температурный коэффициент при измерении активной энергии и мощности ^3),5), %/К

cos ф = 1,00

cos ф = 0,50 инд

cos ф =0,80 емк

±0,05

±0,07

±0,07

±0,03

±0,04

±0,04

±0,03

±0,05

±0,05

±0,01

±0,02

±0,02

±0,03

±0,05

±0,05

±0,01

±0,02

±0,02

Средний температурный коэффициент при измерении реактивной энергии и мощности ^3),6), %/К sin ф = 1,00

sin ф = 0,50 инд

sin ф = 0,50 емк sin ф = 0,25 инд sin ф = 0,25 емк

±0,10

±0,15

±0,15

±0,15

±0,15

±0,05

±0,07

±0,07

±0,07

±0,07

±0,05

±0,07

±0,07

±0,07

±0,07

±0,03

±0,05

±0,05

±0,05

±0,05

±0,05

±0,07

±0,07

±0,07

±0,07

±0,03

±0,05

±0,05

±0,05

±0,05

Пределы допускаемой относительной погрешности при измерении удельной энергии потерь в линии (цепях тока), % 0,051б < I < 1макс

0,051ном < I < 1макс

±1,0

±1,0

Наименование характеристики

Исполнения счетчиков

1

2

3

4

5

6

7

8

Значение

Пределы допускаемой относительной погрешности при измерении удельной энергии потерь холостого хода в силовых трансформаторах, % от 140 до 264 В от 46 до 75 В

±1,0

±1,0

Суточный ход (точность хода ЧРВ) при нормальных условиях, с/сут, не более

±0,5

Изменение хода ЧРВ под влиянием температуры, с/сут/°С, не более

±0,05

Срок энергетической автономности хода ЧРВ, лет, не менее

16

Стартовый ток при измерении активной энергии, мА

20

20

5

Стартовый ток при измерении реактивной энергии, мА

25

40

10

5

2

1

Постоянная счетчика, имп./(кВт^ч) [имп./(квар^ч)]

4000

36000

180000

Количество тарифов

8

Наличие УКН (РУ)

нет

УКН

нет

РУ

Возможность замены резервного элемента питания ЧРВ без нарушения знака поверки

есть

Масса, кг, не более

2,0

Время сохранения данных, лет

40

Время начального запуска, с

5

Габаритные размеры, мм, не более

• - высота

• - ширина

• - длина

290

95

180

Условия эксплуатации Установленный рабочий диапазон: -температура окружающей среды, °С -относительная влажность, %, при +35 °С

-атмосферное давление, кПа Предельный рабочий диапазон температур, °С

от -40 до +60

95

от 70 до 106,7

от -40 до +70

Средняя наработка на отказ, ч

180 000

Средний срок службы Тсл, лет

30

Наименование характеристики

Исполнения счетчиков

1       2        3        4        5        6       7       8

Значение

Нормальные условия измерений -температура окружающей среды, °С -относительная влажность, % -атмосферное давление, кПа

от +21 до +25

от 30 до 80 от 70 до 106,7

Условия эксплуатации счетчиков

У3** по ГОСТ 15150-69

• ¹⁾ Для счетчиков активной энергии непосредственного включения класса точности 0,5 требования ГОСТ 31819.21 не установлены. Для этих счетчиков установлены следующие требования: диапазоны токов и значения влияющих величин должны соответствовать требованиям, предусмотренным ГОСТ 31819.21, при этом характеристики точности должны соответствовать требованиям, предусмотренным ГОСТ 31819.21 для счетчиков класса точности 1 с коэффициентом 0,5, допускаемые значения дополнительных погрешностей, вызываемых влияющими величинами, устанавливаются согласно требованиям ГОСТ 31819.21 для счетчиков класса точности 1,0 с коэффициентом 0,5.

• ²⁾ Для счетчиков реактивной энергии класса точности 0,5S требования точности ГОСТ 31819.23 не

установлены. Для этих счетчиков установлены следующие требования: диапазоны токов и значения влияющих    величин    должны    соответствовать    требованиям,    предусмотренным

ГОСТ 31819.23 для счетчиков класса точности 1,0, включаемых с использованием трансформатора тока. При этом характеристики точности должны соответствовать приведенным в п.8.1 и таблицах 4, 5 ГОСТ 31819.22 для счетчиков класса точности 0,5S, пределы дополнительных погрешностей по таблице 6 ГОСТ 31819.22 для счетчиков класса точности 0,5S.

• ³⁾ счетчики выполняют измерение энергии и мощности: активной импортируемой (I и IV квадрант) и экспортируемой (II и III квадрант); реактивной импортируемой (I и II квадрант) и экспортируемой (III и IV квадрант) . Расположение квадрантов согласно геометрическому представлению С.1 ГОСТ 31819.23.

• ⁴⁾ усреднение согласно с требованиями класса S по ГОСТ 30804.4.30;

• ⁵⁾ согласно п. 8.2 ГОСТ 31819.21;

• ⁶⁾ согласно п. 8.2 ГОСТ 31819.23;

• ⁷⁾ для технического учета;

Примечание - Дополнительные погрешности, вызываемые изменением влияющих величин по отношению к нормальным условиям, приведенным в п. 8.5 ГОСТ 31819.21, ГОСТ 31819.22, ГОСТ 31819.23, не более пределов дополнительных погрешностей для счетчиков соответствующего класса точности в соответствии с таблицами 8 ГОСТ 31819.21,

ГОСТ 31819.22, ГОСТ 31819.23.

Измеряемая величина

Основная единица

Цена единицы старшего/младшего разряда ³⁾

При выводе на дисплей и по всем интерфейсам

Исполнения счетчиков

РиМ 489.23,

РиМ 489.24,

РиМ 489.25

РиМ 489.30

РиМ 489.32,

РиМ 489.34

РиМ 489.36,

РиМ 489.38

1

2

3

4

Значения

Активная энергия

кВтч

10⁵ / 10^-2

10⁴ / 10^-3

10⁴ / 10^-3

10³ / 10^-4

Реактивная энергия

квар^ч

10⁵ / 10^-2

10⁴ / 10^-3

10⁴ / 10^-3

10³ / 10^-4

Активная мощность

кВт

10² / 10^-4

10¹ / 10^-5

10¹ / 10^-6

10⁰ / 10^-7

кВт ¹⁾

10² / 10^-4

-

-

-

Вт ¹⁾

-

10⁴ / 10^-2

10³ / 10^-3

10² / 10^-4

Реактивная мощность

квар

10² / 10^-4

10¹ / 10^-5

10¹ / 10^-6

10⁰ / 10^-7

квар ¹⁾

10² / 10^-4

-

-

-

вар ¹⁾

-

10⁴ / 10^-2

10³ / 10^-3

10² / 10^-4

Полная мощность

кВА

10² / 10^-4

10¹ / 10^-5

10¹ / 10^-6

10⁰ / 10^-7

кВА ¹⁾

10² / 10^-4

-

-

-

ВА ¹⁾

-

10⁴ / 10^-2

10³ / 10^-3

10² / 10^-4

Ток, среднеквадратическое (действующее) значение

А

10² / 10^-3

10¹ / 10^-4

10¹ / 10^-4

10⁰ / 10^-4

Напряжение, среднеквадратическое (действующее) значение

В

10² / 10^-2

10² / 10^-2

10² / 10^-2

10² / 10^-2

Частота сети

Гц

10¹ / 10^-3

10¹ / 10^-3

10¹ / 10^-3

10¹ / 10^-3

Удельная энергия потерь в линии (цепях тока)

кА²ч

10⁵ / 10^-2

10⁴ / 10^-3

10⁴ / 10^-3

10⁴ / 10^-3

Удельная энергия потерь холостого хода в силовых трансформаторах ²⁾

кВ²ч

10⁷ / 10^-2

10⁷ / 10^-2

10⁷ / 10^-2

10⁷ / 10^-2

Коэффициент         реактивной

мощности цепи tg ф ²⁾

безразм.

10³ / 10^-3

10³ / 10^-3

10³ / 10^-3

10³ / 10^-3

Коэффициент мощности cos ф

безразм.

10⁰ / 10^-3

10⁰ / 10^-3

10⁰ / 10^-3

10⁰ / 10^-3

Длительность

провалов/перенапряжений ²⁾

с

10¹ / 10^-2

10¹ / 10^-2

10¹ / 10^-2

10¹ / 10^-2

Глубина провалов напряжения ²⁾

%

10² / 10^-2

10² / 10^-2

10² / 10^-2

10² / 10^-2

Величина перенапряжения ²⁾

В

10² / 10^-2

10² / 10^-2

10² / 10^-2

10² / 10^-2

Температура   внутри   корпуса

счетчика ²⁾

°С

10¹ / 10^-2

10¹ / 10^-2

10¹ / 10^-2

10¹ / 10^-2

Напряжение прямой, обратной и нулевой последовательностей ²⁾

В

10² / 10^-2

10² / 10^-2

10² / 10^-2

10² / 10^-2

Коэффициенты      несимметрии

напряжения по обратной и нулевой последовательностям ²⁾

%

10² / 10^-2

10² / 10^-2

10² / 10^-2

10² / 10^-2

Количество     импульсов     на

дискретном входе ²⁾

имп.

10⁹ / 10⁰

10⁹ / 10⁰

10⁹ / 10⁰

10⁹ / 10⁰

Наименование

Обозначение

Количество

Счетчик электрической энергии трехфазный статический

РиМ 489.23 ( РиМ 489.24, РиМ 489.25, РиМ 489.30,

РиМ 489.32, РиМ 489.34, РиМ 489.36, РиМ 489.38 ) в упаковке

1 шт.

Паспорт

1 экз.

Руководство по эксплуатации ^{2 4)}

ВНКЛ.411152.077 РЭ

1 экз.

Методика поверки ^{3) 4)}

ВНКЛ.411152.077-01 ДИ

1 экз.

Терминал мобильный РиМ 099.01 ¹⁾

ВНКЛ.426487.030

Коммуникатор ⁵⁾

Сервисное ПО ^{2) 3) 4) 6)}

Устройство проверки ИСК ³⁾

ВНКЛ.411724.281

• ¹⁾ поставляется по отдельному заказу;

• ²⁾ поставляется по требованию организаций, производящих ремонт и эксплуатацию счетчиков;

^■) поставляется по требованию организаций, производящих поверку счетчиков;

• ⁴⁾ поставляется на электронном носителе по отдельному запросу;

• ⁵⁾ счетчики по требованию заказчика могут комплектоваться встроеным коммуникатором;

• ⁶⁾ сервисное ПО представляет собой ПО, предназначенное для конфигурирования счетчика, а также для считывания с него информации.

Наименование измерительного компонента

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

1

2

Преобразователи расхода жидкости турбинные HELIFLU TZ-N с Ду 16.. .500 мм (далее - ПР)

15427-01

Преобразователи расхода жидкости турбинные HELIFLU TZ-N с Ду 16.500 мм

15427-06

Датчики температуры 644, 3144P

39539-08

Преобразователи измерительные 644, 3144P

14683-09

Преобразователи измерительные Rosemount 644, Rosemount

1344

56381-14

Термопреобразователи сопротивления Rosemount 0065

53211-13

Преобразователи давления измерительные 3051

14061-99

Преобразователи давления измерительные 3051

14061-15

Манометры, вакуумметры и мановакуумметры показывающие для точных измерений МПТИ, ВПТИ и МВПТИ

26803-11

Манометры, вакуумметры и мановакуумметры для точных измерений типа МТИ и ВТИ

1844-63

Манометры, вакуумметры и мановакуумметры для точных измерений типа МТИ и ВТИ

1844-15

Термометры электронные «ExT-01»

44307-10

Термометры ртутные стеклянные лабораторные ТЛ-4

303-91

Расходомер-счетчик ультразвуковой многоканальный УРСВ «ВЗЛЕТ МР»

18802-99

Преобразователи плотности жидкости измерительные моделей 7835, 7845, 7846, 7847

15644-01

Преобразователи плотности и вязкости жидкости измерительные моделей 7827, 7828, 7829

15642-01

Преобразователи плотности и вязкости жидкости измерительные (мод. 7825, 7826, 7827, 7828, 7829)

15642-06

Влагомер нефти поточный УДВН-1пм

14557-01

Влагомеры нефти поточные УДВН-1пм

14557-15

Анализаторы серы модели ASOMA 682T-HP-EX,

ASOMA682T-HP

50181-12

Контроллеры измерительные FloBoss S600+ (заводские №№ 18361943, 18361946)

81438-21

Идентификационные данные (признаки)

Значение

Контроллеры FloBoss S600+

ПК «Cropos»

Идентификационное наименование ПО

LinuxBinary.app

metrology.dll

Номер версии (идентификационный номер) ПО

06.25/25

1.0

Цифровой идентификатор ПО

1990

A1C753F7

Алгоритм вычисления цифрового идентификатора

CRC16

CRC32

Наименование характеристики

Значение

Диапазон измерений объемного расхода, м³/ч

от 350¹⁾ до 4800

Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

±0,25

Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

±0,35

¹⁾ - при вязкости нефти от 43 до 65 мм²/с минимальное значение расхода составляет 400 м³/ч, при вязкости от 66 до 90 мм²/с - 500 м³/ч, при вязкости от 91 до 140 мм²/с - 667 м³/ч, при вязкости от 141 до 200 мм²/с - 533,6 м³/ч

Номер ИК

Наименование ИК

Количество ИК (место установки)

Состав ИК

Диапазон измерений

Пределы допускаемой погрешности

ИК

Первичный измерительный преобразователь

Вторичная часть

1

2

3

4

5

6

7

1-36

ИК

силы тока

36

(СОИ)

Аналоговые входы контроллеров измерительных FloBoss S600+

от 4 до

20 мА

±0,04 %

(приведенная)

37-45

ИК

частоты

9

(СОИ)

Частотные входы контроллеров измерительных FloBoss S600+

от 1 до

10000 Гц

±0,1 Гц (абсолютная)

46-57

ИК

количества импульсов

12

(СОИ)

Импульсные входы контроллеров измерительных FloBoss S600+

от 1 до 16^ 10⁶ имп.

(диапазон частот от 1 до 10000 Гц)

±1 имп.

(абсолютная, на каждые 10000 имп.)

ИК вычисления расхода, объема и массы

5

(СОИ)

Контроллеры измерительные FloBoss S600+

±0,01 % (относительная)

Наименование характеристики

Значение

Количество измерительных линий, шт.

5 (3 рабочих, 2 резервных)

Избыточное давление нефти, МПа

от 0,2 до 0,5

Режим работы СИКН

непрерывный

Режим управления:

• - запорной арматурой блока измерительных линий

• - регуляторами расхода

автоматизированный / ручной автоматический / ручной

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

380±38 трёхфазное

220±22 однофазное

50±1

Средняя наработка на отказ, ч

20 000

Средний срок службы, лет, не менее

10

Измеряемая среда

Нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия»

Физико-химические свойства измеряемой среды:

- плотность в рабочем диапазоне температуры, кг/м3

от 850 до 950

- вязкость кинематическая, мм2/с

от 15 до 200 (300¹⁾)

- температура, °С

от +1 до +40

Наименование характеристики

• - массовая доля воды, %, не более

• - массовая доля механических примесей, %, не более

• - массовая концентрация хлористых солей, мг/дм³, не более

• - давление насыщенных паров при максимальной температуре измеряемой среды, кПа, (мм рт. ст.), не более

• - массовая доля сероводорода, млн^-1 (ppm), не более

• - массовая доля серы, %, не более

• - массовая доля метил- и этилмеркаптанов в сумме, млн^-1 (ppm), не более

• - содержание свободного газа

Значение

1,0

0,05

300

66,7 (500)

100

5,0

100

не допускается

¹⁾ - для ИЛ, на которых установлены преобразователи расхода жидкости турбинные HELIFLU TZ-N, зарегистрированные в ФИФОЕИ под номером 15427-06

Наименование

Обозначение

Количество

Система   измерений   количества   и

показателей    качества    нефти    № 5

ПСП «Ярославль»     ООО «Транснефть -

Балтика», зав. № 01

-

1 шт.

Инструкция по эксплуатации

-

1 экз.

Методика поверки

НА.ГНМЦ.0498-20 МП с изм. №1

1 экз.
