О внесении изменений в описание типа средства измерений «Весы крановые встроенные КРАБ»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «ИнтерВес» (г. Новосибирск) от 6 декабря 2019 г. № 19/1206-10 Пприказываю:

• 1. Внести изменения в описание типа на весы крановые встроенные КРАБ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 58046-14, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление описания типа средства измерений и выдачу его заявителю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 00E1036E1B07E0FB80EA118900BCB6D09O Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «30» января 2020 г. № 102

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы крановые встроенные КРАБ (далее - весы) предназначены для измерения массы грузов, транспортируемых на грузозахватных механизмах подъемных устройств.

Конструктивно весы состоят из грузоприемного устройства (ГПУ), весоизмерительного прибора, аккумуляторной батареи и пульта дистанционного управления. ГПУ представляет собой траверсу, встраиваемую в грузозахватное приспособление крана. На траверсе расположены от одного до двух весоизмерительных модулей.

Принцип действия весов основан на преобразовании деформаций упругих элементов весоизмерительных датчиков (далее - датчики), возникающих под действием силы тяжести взвешиваемого объекта в аналоговый электрический сигнал, изменяющийся пропорционально массе грузов. Сигналы с датчиков преобразуются в цифровые при помощи весоизмерительного прибора, скомпонованного в защитном обогреваемом шкафу (с поддержкой температуры не ниже 0°С). Результаты взвешивания в единицах массы передаются по радиоканалу на периферийные устройства (выносное табло, ПК). Управление весами осуществляется с помощью дистанционного пульта управления.

В составе весов применяются датчики весоизмерительные тензорезисторные RTN фирмы «Hottinger Baldwin Messtechnik GmbH», Германия (регистрационный №21175-13) или SB2 фирмы «Flintec GmbH», Германия (регистрационный №63476-16) и приборы весоизмерительные WE2110 или WE2111 фирмы «Hottinger Baldwin Messtechnik GmbH», Германия или Complete Digital Display фирмы «ЕНР Wagetechnik GmbH», Германия.

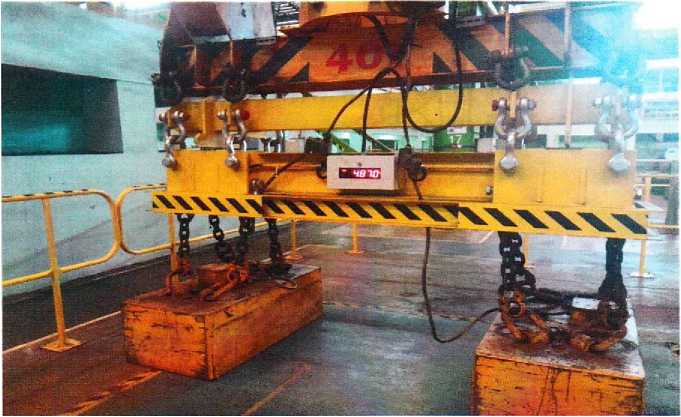

Общий вид весов КРАБ представлен на рисунке 1.

Рисунок 1 - Общий вид весов КРАБ

лист № 2 всего листов 5 Структура условного обозначения весов: КРАБ - Мах - [1],

где: Мах - максимальная нагрузка, т;

[1] - тип датчика (RTN, SB2).

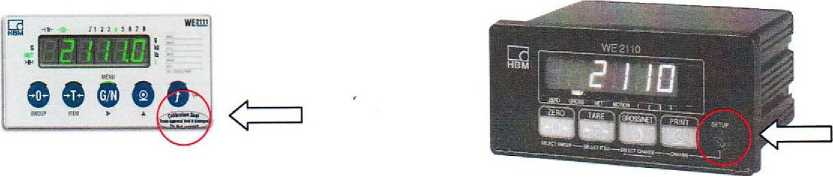

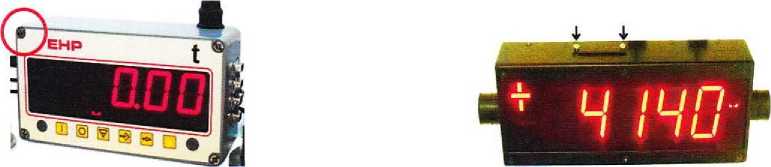

Схемы пломбирования приборов от несанкционированного доступа представлены на рисунке 2.

WE2111 WE2110

Исполнение в корпусе

Исполнение без корпуса

Complete Digital Display

Рисунок 2 - Схемы пломбирования приборов

Программное обеспечение (далее ПО) приборов WE2110, WE2111 и Complete Digital Display является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов или по запросу через меню ПО прибора.

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается блокировкой доступа в режим юстировки прибора при помощи защитной пломбы (наклейки) на корпусе прибора, а также дополнительным паролем доступа. Для прибора Complete Digital Display переключатель режимов настройки весов доступен только при открытом корпусе прибора, а в исполнении без корпуса — при открытой пластине верхней крышки прибора.

ПО не может быть модифицировано или загружено через какой-либо интерфейс без нарушения защитной пломбы.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Класс точности весов по ГОСТ OIML R 76-1-2011.........................................III (средний)

Значения максимальной нагрузки весов (Max), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой абсолютной погрешности (mpe) при первичной поверке приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.

Пределы допускаемой погрешности устройства установки на нуль........................±0,25 е

Диапазон устройства выборки массы тары............................................от 0 до 90% Мах

Таблица 3 - Технические характеристики весов

Таблица 4 - Габаритные размеры и масса весов

наносится фотохимическим способом на маркировочную табличку, закрепленную на боковой стенке защитного шкафа, и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность весов

осуществляется по ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания. Приложение ДА.

Основные средства поверки:

рабочие эталоны 4 разряда в соответствии с документом «Государственная поверочная схема для средств измерения массы» - гири класса точности М1, М1-2 по ГОСТ OIML R 111-1-2009 «Гири классов El, Е2, F1, F2, M1, Ml-2, М2, М2-3, M3. Метрологические и технические требования».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) паспорт на весы.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к весам крановым встроенным КРАБ:

• 1 ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания;

• 2 Государственная поверочная схема для средств измерения массы (Приказ Росстандарта №2818 от 29.12.2018 г.).

Общество с ограниченной ответственностью «ИнтерВес» (ООО «ИнтерВес»)

ИНН 5408235640

Россия, 630090, г. Новосибирск, ул. Кутателадзе, 4г, офис 245

Тел./факс: + 7(383) 363-19-54, 363-36-21

e-mail: info@ interves.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)

Адрес: 630004, г. Новосибирск, пр. Димитрова, 4

Тел.: +7(383) 210-08-14

факс: +7(383) 210-13-60

e-mail: director@sniim.ru

Аттестат аккредитации ФГУП «СНИИМ» на право проведения испытаний в целях утверждения типа № 30007-09 от 12.12.2009 г.
