ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры-вычислители расхода газа FLOW-X

Контроллеры-вычислители расхода газа FLOW-X предназначены для преобразования измерительных сигналов и вычисления количества тепловой энергии, объемного расхода, объема, массового расхода различных газов, приведенных к стандартным условиям, по результатам измерений расхода с помощью ультразвуковых расходомеров FLOWSIC и других преобразователей расхода, а также давления, разности давлений, температуры, плотности и т.д.

Принцип метода измерений заключается в измерении сигналов и приеме данных, поступающих от первичных измерительных преобразователей (преобразователей расхода, температуры, давления), их обработке и преобразовании в значения физических величин и вычисления расхода и объема газа, регистрации данных.

FLOW-X выполняет функции аналитического контроллера при совместном использовании с потоковым газовым хроматографом, осуществляя обработку и контроль полученных физико-химических свойств газа. Может быть использован для поверки преобразователей расхода на поверочных установках различного типа.

Контроллеры-вычислители выпускаются в модульной концепции в следующих модификациях: FLOW-X/S, FLOW-X/P, FLOW-X/R. В основе любой модификации отдельные вычислительные модули FLOW-X/M (Рис.1), каждый из которых используется для одной измерительной линии. Вычислительный модуль оснащен 4-х строчным LCD дисплеем для локального отображения и управления измеренными и рассчитанными данными. Вычислительные модули устанавливаются в различные монтажно-интерфейсные панели (корпуса) в зависимости от модификации вычислителя.

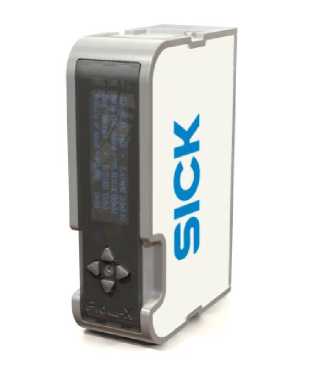

Рисунок 1 - Вычислительный модуль FLOW-X/M

Многопоточная модификация вычислителя FLOW-X/P реализована в корпусе, который может содержать до 4-х вычислительных модулей FLOW-X/M (по одному на каждую измерительную линию), оснащен 7-ми дюймовым сенсорным дисплеем. Корпус оснащен 3-мя последовательными и 2-мя Ethernet интерфейсами. FLOW-X/P встраивается в шкаф управления и может быть установлен как в вертикальном, так и в горизонтальном положении. Полевые подключения осуществляется с помощью 37 пиновых и 9 пиновых D-sub коннекторов, расположенных на задней стенке корпуса.

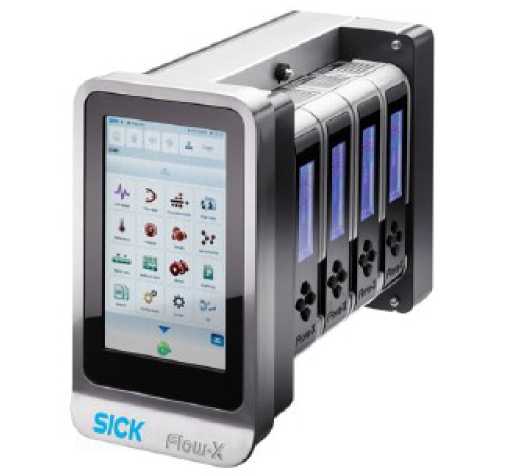

Рисунок 2 - Многопоточный вычислитель FLOW-X/P

Однопоточная модификация FLOW-X/S реализована в панели монтируемой на DIN-рейку, с открытыми клеммами для полевых подключений. FLOW-X/S оснащен двойным Ethernet интерфейсом со встроенным web-сервером, подключаемым через RJ45 коннекторы. Вычислитель может быть смонтирован тремя способами: вертикально на DIN-рейку, горизонтально на DIN-рейку или крепиться непосредственно к стене.

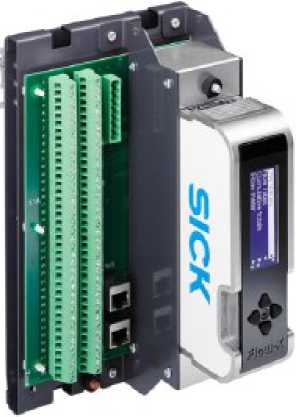

Рисунок 3 - Однопоточный вычислитель FLOW-X/S

Многопоточная модификация вычислителя FLOW-X/R реализована в корпусе, который монтируется в 19” стойку и может содержать до 8-ми вычислительных модулей FLOW-X/M (по одному на каждую измерительную линию). Для каждого вычислительного модуля в корпусе вычислителя FLOW-X/R предусмотрен подвод питания, два 37 пиновых D-sub коннектора и два Ethernet интерфейса.

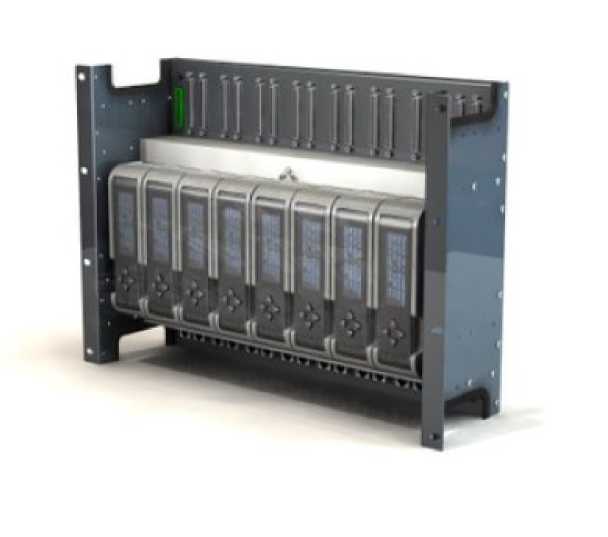

Рисунок - 4 Многопоточный вычислитель FLOW-X/R

Принцип действия вычислителей основан на измерении и преобразовании сигналов измерительных преобразователей в информацию о параметрах измеряемых сред с последующим вычислением и представлением информации на дисплее вычислителя, персонального компьютера. Вычислительные функции:

• -  вычисление теплофизических свойств природного газа в соответствии с ГОСТ 303192015, ГОСТ 31369-2008, ГОСТ Р 8.662-2009.

• - вычисление скорости звука в соответствии с AGA10

• -  вычисление физико-химических показателей (плотности, фактора сжимаемости) сухих и влажных многокомпонентных газовых смесей переменного состава в соответствии с ГСССД МР 113-03;

• -  приведение объемного расхода природного газа в рабочих условиях, измеренного турбинными, ультразвуковыми, вихревыми и другими объемными расходомерами в объемный расход и объем газа при стандартных условиях в соответствии с ГОСТ 8.6112013, ГОСТ Р 8.740-2011, СТО Газпром 5.2

• -  проведение порогового контроля и обработки (усреднение и нормировка) результатов анализа компонентного состава природного газа, передаваемых от потоковых хроматографов для расчета физико-химических показателей.

Входные сигналы поступают в вычислители через каналы ввода/вывода (аналоговые, импульсные, частотные, дискретные или цифровые каналы передачи данных (HART, Modbus и другие). По полученным сигналам вычислитель, с помощью заложенного в нем программного обеспечения, производит вычисления параметров необходимых для учета и управления.

Дополнительно, встроенный Web-Server позволяет осуществлять контроль и диагностику вычислителя и подключенного оборудования при помощи персонального компьютера с установленным браузером.

Вычислители имеют интерфейсы связи RS232/RS422/RS485 и Ethernet для обмена данными с периферийным оборудованием и/или с системой более высокого уровня. Поддерживаются протоколы Modbus и TCP/IP.

Вычислители позволяют осуществлять:

• - вычисление расхода, массы, энергии по нескольким измерительным линиям индивидуально и по группам измерительных линий в любой комбинации поддерживаемых сред, расходомеров и преобразователей расхода;

• - балансирование потоков по линиям и управление общей пропускной способностью узла учета;

• - управление пробоотборным устройством;

• - проведение поверочных операций с: однонаправленными, двунаправленными, компакт-пруверами, эталонными преобразователями расхода;

• - управление дозированием и загрузкой продукта;

• - архивирование измеренных и вычисленных параметров в архивы и протоколы, настраиваемые при конфигурировании;

• -  ведение журналов событий и аварий;

• -  сигнализацию при отказе преобразователей, при выходе параметров за установленные пределы и при срабатывании внутренних систем самодиагностики;

• - печать данных на подключенный принтер;

• - многоканальное ПИД-регулирование и реализацию иных алгоритмов, заданных оператором;

• - управление и обмен данными с подчиненными устройствами по цифровым каналам связи (например, газовый хроматограф, ультразвуковые расходомеры, массовые расходомеры и другие);

• - передачу информации в системы более высокого уровня по имеющимся интерфейсам связи;

• - вывод сигналов предупреждений и формирование отчетов системы контроля метрологических характеристик узла учета, оборудованного модификациями счетчика FLOWSIC600/FLOWSIC600-XT: 2plex, Quatro и другими, в которых реализовано дублирование измерений или дополнительная контрольная измерительная система;

• -  подключение двух хроматографов, датчиков давлений и температуры и автоматическое переключение на дублирующее СИ, при поломке основного.

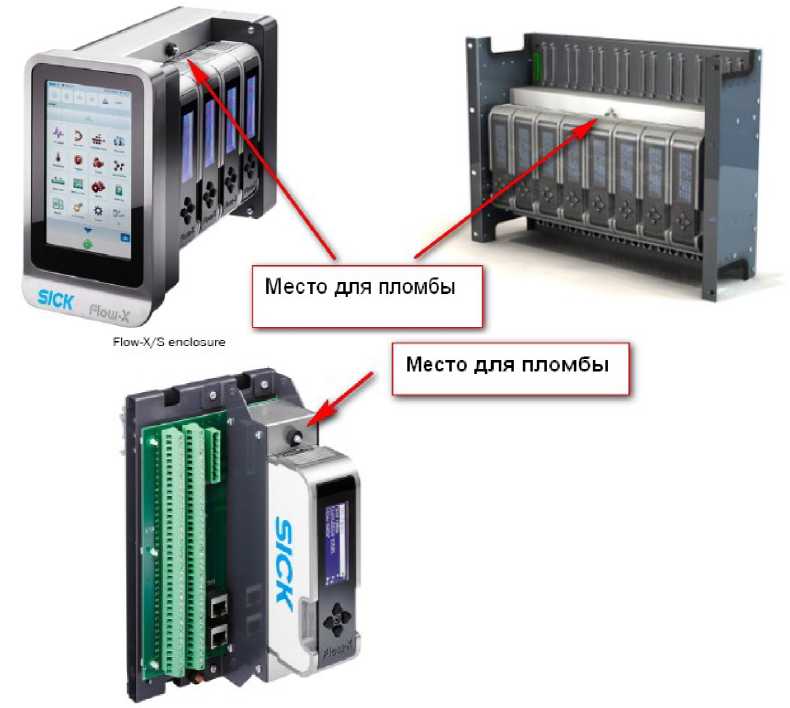

Рисунок 5а - Место опломбирования.

Flow-X/S enclosure

Место для пломбы

—

Место для пломбы

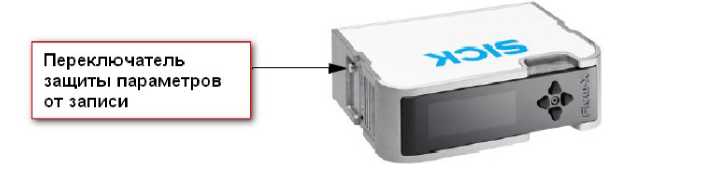

Рисунок 5б - Место опломбирования.

Программное обеспечение

Уровень защиты ПО в соответствии с Р 50.2.077-2014 - высокий.

Дополнительно с вычислителем поставляется конфигурационное программное обеспечение «Flow Xpress» предназначенное для настройки, диагностики, проверки технического состояния вычислителя. «Flow Xpress» находится под многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет, какие параметры пользователь может вводить или изменять. Все изменения конфигурируемых параметров или архивов автоматически протоколируются вычислителем.

Метрологические и технические характеристики

Таблица 2 -Входные/Выходные сигналы вычислительного модуля FLOW-X/M

Таблица 3 - Пределы допускаемой погрешности

Таблица 4 - Технические характеристики FLOW-X

Наносится на титульный лист руководства по эксплуатации методом компьютерной графики в верхнем левом углу, на заднюю панель вычислителя рядом с главным шильдиком в виде наклейки.

Комплектность средства измерений

Таблица 5 - Комплектность

осуществляется по документу МП 0297-13-2015 «Инструкция. ГСИ. Контроллеры-вычислители расхода газа FLOW-X . Методика поверки с изменением №3», утвержденному ВНИИР- филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 30 апреля 2020 г.

Основные средства поверки:

• - секундомер электронный с таймерным выходом СТЦ-2м (регистрационный №65349

16), диапазон измерения и отработки интервалов времени от 0,01 до 9999,99 сек, пределы погрешности                измерения                интервалов                Т

времени ±(1540^-6Т+0,01);

• - калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000а (регистрационный №20580-06), диапазон воспроизведения силы постоянного тока от 0 до 25 мА, пределы допускаемой основной абсолютной погрешности воспроизведения силы тока I составляют I^IO^-4/ +1) мкА;

• - компаратор постоянного напряжения Р3003 (регистрационный №7476-91) диапазон измерений от 0,1 до 10 В, к.т. 0,0005;

• - магазин сопротивлений Р4831 (регистрационный №6332-77), сопротивление до 111111,1 Ом, класс точности 0,02/2-10-6;

• - калибратор многофункциональный MC5-R (регистрационный №22237-08), диапазон воспроизведения последовательности импульсов от 0 до 9999999, абсолютная погрешность воспроизведения последовательности импульсов - без потери импульсов, диапазон воспроизведения сигналов синусоидальной и прямоугольной формы от 0,0005 Гц до 10 кГц, пределы допускаемой основной относительная погрешности воспроизведения сигналов синусоидальной и прямоугольной формы ±0,01%;

• - барометр-анероид БАММ-1 (регистрационный №5738-76), диапазон измерений от 80 до 106,7 кПа, цена деления шкалы 100 Па;

• - термометр лабораторный ТЛ-4, диапазон измерений от 0 °С до 50 °С (регистрационный №303-61), цена деления 0,1 °С;

• - гигрометр психрометрический ВИТ-1 (регистрационный №42453-09), диапазон

измерений относительной влажности от 30 до 80   %, цена деления

термометров 0,5 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 01.02.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А»

Приказ Росстандарта от 31.07.2018 № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

Техническая документация фирмы SICK AG, Германия.

Фирма «SICK AG», Германия

Адрес Waldkirch i. Br. - Handelsregister: Freiburg i. Br. HRB 280355

Телефон: +49 76 41/469-0

Факс: +49 76 41/469-11 49

Производственная площадка SICK Engineering GMBH, Германия Адрес: Bergener Ring 27 01458 Ottendorf-Okrilla

Web-сайт: www.sick.com

Общество с ограниченной ответственностью «ЗИК» (ООО «ЗИК»)

ИНН 7705628580

Адрес: Россия, 117342, г. Москва, ул. Бутлерова 17, оф 18 к 2-4,6 Телефон/факс: (495) 775-05-30

E-mail: info@sick.ru

ВНИИР- филиал ФГУП «ВНИИМ им. Д.И. Менделеева»

Адрес: Россия, 420088, г. Казань, ул. 2-ая Азинская, 7 «а»

Телефон: (843) 272-70-62

E-mail: vniirpr@bk.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592
