ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители - регуляторы температуры DIGITRACE

Измерители - регуляторы температуры DIGITRACE модификации TCONTROL-CONT-03, TCON-CSD/20, НТС-915-CONT (далее - приборы) предназначены для измерений и преобразования выходных сигналов первичных измерительных преобразователей (термопреобразователей, датчиков с выходным унифицированным сигналом) и отображения на цифровом дисплее текущего значения температуры, а также для управления релейными выходами и внешними электрическими цепями в системах автоматического контроля и сигнализации превышения пороговых значений.

Принцип действия приборов основан на измерении и преобразовании сигнала от первичных преобразователей температуры. Сигнал от первичных преобразователей линеаризуется, масштабируется, преобразуется в цифровой код и индицируется на встроенном дисплее, а также в выходной сигнал силы или напряжения постоянного тока модификации TCONTROL-CONT-03.

Приборы в зависимости от исполнения могут иметь релейные или логические выходы, независимую уставку и гистерезис для обеспечения высокоточного управления локальными или удаленными нагрузками в полном диапазоне измерений. Работой прибора управляет микропроцессор. Программирование и доступ к информации осуществляется с помощью мембранных кнопок.

Конструктивно приборы выполнены в прямоугольном корпусе. На передней панели расположены кнопки управления, светодиодная индикация и дисплей. На задней стороне корпуса установлены клеммы подключения первичных преобразователей, напряжения питания, управляющих выходов, клеммы интерфейса.

Модификации различаются метрологическими характеристиками, габаритными размерами, лицевой панелью. Приборы модификации НТС-915-CONT при подключении токовых клещей выполняют индикацию значений тока нагрузки и утечки тока на землю и могут использоваться с ограничителем НТС-915-LIM, диапазон уставки температуры от +50 до +450 °С. Приборы модификации TCONTROL-CONT-03 имеют исполнения TCONTROL-CONT-03, TCONTROL-CONT-03/МА, TCONTROL-CONT-03/COM, TCONTROL-CONT-03/COM A, различающиеся типом выходного сигнала.

Общий вид приборов представлен на рисунке 1.

Пломбировка корпуса от несанкционированного доступа не предусмотрена.

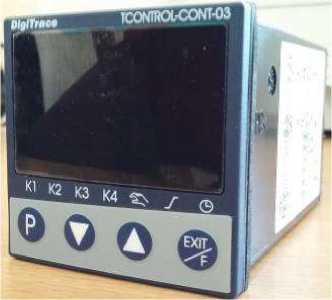

TCONTROL-CONT-03

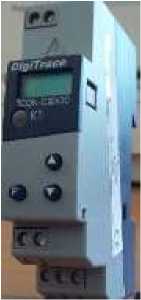

TCON-CSD/20

Рисунок 1 - Общий вид приборов

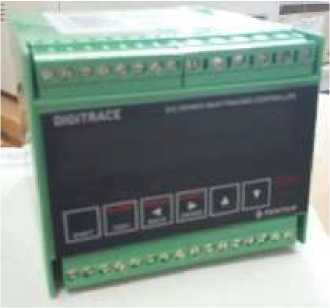

НТС-915-CONT

Прибор функционирует под управлением встроенного специального программного обеспечения. Программное обеспечение осуществляет функции сбора, обработки, хранения, передачи и представления измерительной информации.

Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2  - Метрологические характеристики приборов TCONTROL-CONT-03,

TCONTROL-CONT-03/МА, TCONTROL-CONT-03/COM, TCONTROL-CONT-03/COM A

Продолжение таблицы 2___________________________________________________________

Примечания

• 1) Номинальная статическая характеристика термопар L, U, С, D отличается от приведенной

в ГОСТ Р 8.585-2001 и соответствует DIN 43760-1987: тип L(Fe-CuNi), диапазон преобразования в температурном эквиваленте от -200 до +900 °C; тип U (Cu-CuNi), диапазон от -200 до +600 °С, тип C (W5Re-W26Re), диапазон от 0 до +2320 °С; тип D (W3Re-W25Re), диапазон                от 0 до +2495 °С; W3Re-W26Re), диапазон от 0

до +2400 °С, погрешность преобразования прибором ± 0,25 %;

• 2) Погрешность нормирована без учета первичных преобразователей;

• 3) Пределы допускаемой дополнительной погрешности, приведенной к диапазону измерений, вызванной отклонением температуры от (+20±5) °С на 10 °С для канала измерений термопар и датчиков с унифицированным сигналом - ±0,1 %, для термопреобразователей сопротивления -±0,05 %;

• 4) Настраиваемый выходной сигнал предусмотрен в модификациях TCONTROL-CONT-03/МА, TCONTROL-CONT-03/COM A.

Таблица 3 - Основные технические характеристики приборов TCONTROL-CONT-03, TCONTROL-CONT-03/МА, TCONTROL-CONT-03/COM, TCONTROL-CONT-03/COM A

Таблица 4 - Метрологические характеристики приборов TCON-CSD/20

Таблица 6 - Метрологические характеристики приборов НТС-915-CONT

Таблица 7 - Основные технические характеристики приборов НТС-915-CONT

наносится на титульный лист эксплуатационной документации типографическим способом.

Таблица 6 - Комплектность средства измерений

осуществляется по документу МП 2411-0145-2017 «Измерители - регуляторы температуры DIGITRACE. Методика поверки» утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 19 июля 2017 г.

Основные средства поверки:

Калибратор многофункциональный MC5P-R, регистрационный № 22237-02 в Федеральном информационном фонде средств измерений.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ 8.558- 2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ 22261-94. Средства измерений электрических и величин. Общие технические условия.

Техническая документация компании «nVent Thermal Belgium» NV, Бельгия

Компания «nVent Thermal Belgium» NV, Бельгия

Адрес: Romeinse straat 14, 3001, Leuven, Belgium

Телефон (факс): +32 16 213 511, +32 16 213 603

Е-mail: salesbelux@nvent.com

Общество с ограниченной ответственностью «энВент Рус» (ООО «энВент Рус»)

ИНН 7715621369

Адрес: 141407, Московская обл., г. Химки ул. Панфилова, владение 19, стр. 1

Телефон (факс): +7 (495) 926-18-85, +7(495) 926-18-86

Web-сайт: www.nvent.com; E-mail: salesru@nvent.com

Федеральное государственное унитарное предприятие « Всероссийский научноисследовательский институт им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru; E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
