МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ ИТОРГО1ЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

__ ФИДКРАЛЬНОЕ ДПМУТСПЮ

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Госстандарт)

ПРИКАЗ

21 марта 2016 г.                                                               29i

----------— №______

Москва

О внесении изменений в описание типа на спектрометры атомно-абсорбционные PinAAcle мод. 900F, 900Т, 900Н, 900Z и переоформлении свидетельства об утверждении типа средств измерений № 46225

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращениями представительства АО ШЕЛТЕК АГ (Швейцария) от 6 августа 2015 г. №  23/08

и № 25/08, г. Москва приказываю:

• 1.  Внести изменения в описание типа на спектрометры атомно-абсорбционные PinAAcle мод. 900F, 900Т, 900Н, 900Z, зарегистрированные в Федеральном Информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 49670-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Переоформить, свидетельство об утверждении типа № 46225 «Спектрометры атомно-абсорбционные PinAAcle мод. 900F, 900Т, 900Н, 900Z», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений с сохранением регистрационного номера 49670-12 срока действия до 20 апреля 2017 г. в связи с внесением изменений в методику поверки.

• 3.  Управлению метрологии (Р. А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу их юридическому лицу или индивидуальному предпринимателю.

^одлйнйжэластронного документа, подтесанногоЭП, хранится в системе электронного документооборота Федерального агентства по техническому ___________ретулцюван wo и метрологии.

Сертификат: 188А1В0002008СХ) 11888 Кому выдан: Голубев Сергей Сергеевич ^^стмгёлен^ЛЛ1£201^о1Л1Е2М^

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «21» марта 2016 г. № 291

Изменения в описание типа на спектрометры атомно-абсорбционные PinAAcle моделей 900F, 900Т, 900Н, 900Z

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры атомно-абсорбционные PinAAcle моделей 900F, 900Т, 900Н, 900Z

Спектрометры атомно-абсорбционные PinAAcle моделей 900F, 900Т, 900Н, 900Z (далее по тексту - спектрометр) предназначены для измерения концентрации различных элементов в жидких средах.

Принцип действия спектрометра основан на методе атомно-абсорбционного спектрального анализа.

Спектрометр представляет собой стационарный лабораторный прибор.

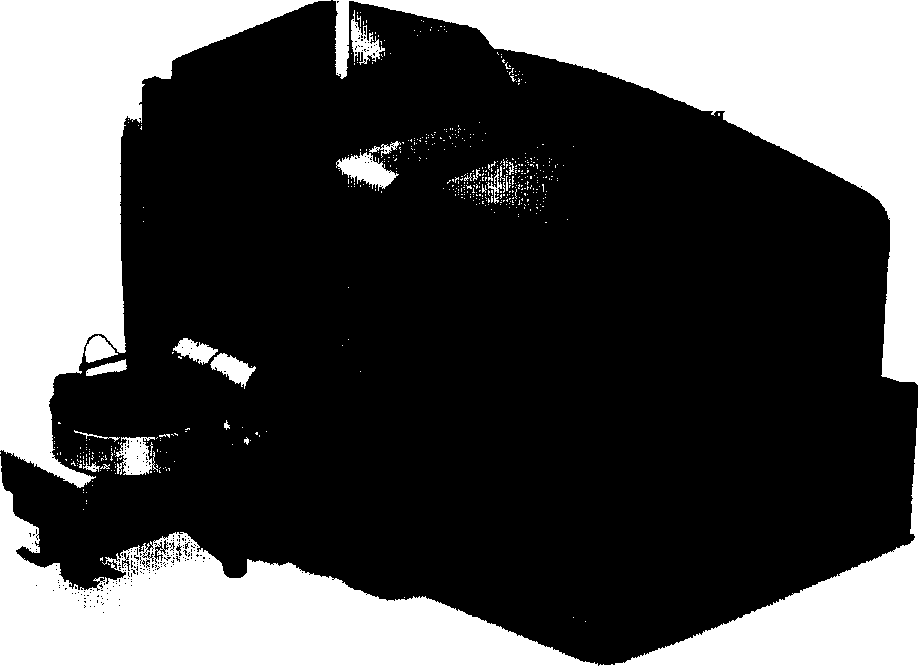

Рисунок 1 - Общий вид атомно-абсорбционного спектрометра PinAAcle 900Т.

Атомизация проб проводится либо в пламенном, либо в электротермическом атомизаторах. В пламенной горелке в зависимости от определяемых элементов используется пламя смесей: “ацетилен - воздух”, “ ацетилен - закись азота ”, при помощи программного обеспечения Syngistix for АА, можно управлять скоростью потока горючего газа (ацетилен) и окислителя (воздух/закись азота) и его оптимизацией. Система газового контроля встроена в спектрометр, она включает в себя блокировочные устройства для пламени, что необходимо для безопасной работы.

Электротермический атомизатор представлен в виде графитового атомизатора поперечного нагрева (THGA), либо графитовым атомизатором (HGA).

Рисунок 2а                          Рисунок 26

Рисунок 2 - Спектрометр атомно-абсорбционный PinAAcle 900Т, а) маркировка, б) место пломбирования (указано стрелкой).

Общей чертой атомно-абсорбционных спектрометров PinAAcle моделей 900F, 900Т, 900Н, 900Z является использование оптоволоконной оптики (стекловолокно) вместо беспроводной оптики (атмосферной оптической линии связи). Оптическая система спектрометров базируется на монохроматорах с дифракционной решеткой конфигурации Литтрова, с механизированным приводом для автоматического выбора длины волны и пика.

В состав оптической части спектрометров входят восемь ламповых держателей со встроенными блоками питания для восьми ламп с полым катодом (HCL) или двух безэлектродных газоразрядных ламп (EDL) и шести ламп с полым катодом (HCL). Излучение от требуемой лампы собирается на подвижном зеркале и соединяется в подводящем оптоволокне. На спектрометрах могут быть определены элементы, резонансные спектральные линии которых лежат в диапазоне 190+-800 нм, при условии наличия соответствующего источника резонансного излучения.

В зависимости от модели спектрометры оснащены дейтериевым корректором фона (пламенная атомизация) или (и) корректором неселективного поглощения, основанным на продольном эффекте Зеемана (электротермическая атомизация). В качестве дополнительного оборудования, на спектрометры могут устанавливаться проточно-инжекционная (FIAS) и ртутногидридная системы.

Таблица 1, Конфигурация спектрометров зависит от моделей.

Управление процессом измерения й обработки выходной информации в приборах осуществляется через персональный компьютер с помощью специального программного обеспечения Syngistix for АА версии 1.0

Программным образом осуществляется настройка прибора, построение градуировочных зависимостей на основе анализа стандартных образцов, оптимизация параметров прибора, управление его работой, обработка информации, печать и запоминание результатов анализа. Во всех частях программы, в которых требуется какой-либо ввод, предусмотрено необходимое установочное значение, принимаемое программой по умолчанию и соответствующее стандартным методикам. Поэтому, в большинстве случаев для проведения анализа достаточно в методе анализа задать лишь необходимые для определения элементы. Имеется возможность дистанционного управления и/или дистанционной диагностики через компьютерную сеть.

Программное обеспечение является защищённым, при входе в программное обеспечение необходимо ввести логин и пароль. Никакие изменения кода программы невозможны. Обновления программного обеспечения производятся производителем путём выпуска обновлений на дисках и рассылкой пользователям. Программное обеспечение соответствует ISO 9001 и содержит алгоритм расчёта аналита в образце в зависимости от показаний спектрометра, изменить алгоритм может только производитель. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню согласно Р 50.2.077-2014. Идентификационные данные указаны в таблице 2.

Таблица 2

Метрологические и технические характеристики

Таблица 3

наносится на титульный лист руководства по эксплуатации спектрометров печатным способом и на корпус спектрометров в виде наклейки.

Комплектность средства измерений

Таблица 4

осуществляется по документу: «Спектрометры атомно-абсорбционные PinAAcle моделей 900F, 900Т, 900Н, 900Z. Методика поверки МП 09.Д4-12», утвержденному в ФГУП «ВНИИОФИ» 03 февраля 2012 года, с изменением №1, утвержденным 28.07.2015.

Основные средства поверки:

государственные стандартные образцы состава растворов ионов металлов А1 (ГСО 7758-2000), Си (ГСО 7764-2000), Са (ГСО 7772-2000), Zn (ГСО 7770- 2000), Cd (ГСО 7773-2000), РЬ (ГСО 7778-2000). Массовая концентрация ионов 1,0 мг/см³. Погрешность определения концентрации 1% при доверительной вероятности р=0,95.

«Спектрометры атомно-абсорбционные PinAAcle моделей 900F, 900Т, 900Н, 900Z. Руководство по эксплуатации».

Техническая документация фирмы «PerkinElmer Inc.», США

«PerkinElmer Inc.», США

Адрес: USA, МА 02451, 940 Winter Street Waltham

Телефон/Факс: +1 (781) 663-6900

Электронная почта: info@perkinelmer. com

Московское представительство АО «Шелтек АГ»

Адрес: 119334, г. Москва, ул. Косыгина, 19

Телефон +7(495)935-88-88

Факс +7(495)564-87-87

Электронная почта: info@scheltec.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»), аттестат аккредитации № 30003-2014 от 23.06.2014г.

Адрес: 119361, Москва, ул. Озерная, 46.

Телефон: (495) 437-56-33; факс: (495) 437-31-47

E-mail: vniiofi@vniiofi.ru
