Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «29» июня 2020 г. № 1136

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Амперметры и вольтметры цифровые щитовые серии 3021

Амперметры и вольтметры цифровые щитовые серии 3021 (далее - амперметры и вольтметры серии 3021) предназначены для измерения действующего значения переменного тока или напряжения в однофазных или трехфазных электрических сетях переменного тока на электростанциях и подстанциях.

В амперметрах и вольтметрах серии 3021 используется специальный алгоритм цифровой обработки сигналов, ориентированный на измерения периодических сигналов, не критичный к их форме и обеспечивающий требуемую точность измерения действующего значения в широком диапазоне частот и позволяющий учитывать влияние до 30-ой гармоники сигнала для основной частоты 50 Гц.

В основе алгоритма измерения действующего значения лежит реализация цифровой цепи, на вход которой подаются квадраты мгновенных значений выборок измеряемого сигнала с частотой дискретизации 3030 Гц, а на выходе осуществляется извлечение квадратного корня из суммы мгновенных значений.

Измеряемый сигнал через схему согласования поступает на вход АЦП микроконтроллера MSP. Микроконтроллер производит аналого-цифровое преобразование мгновенных значений измеряемого сигнала и вычисляет действующее значение измеряемого сигнала по описанному выше алгоритму.

Результаты измерений, вычисляемые микроконтроллером в реальном времени, выводятся на светодиодный индикатор и подготавливаются для передачи по интерфейсу. Период обновления результатов измерений составляет 0,9 с.

Амперметры СА3021 подключаются непосредственно к измерительным трансформаторам тока (ИТТ), вольтметры СВ3021 подключаются непосредственно к измерительным трансформаторам напряжения (ИТН), и измеряют действующее значение тока, протекающего через вторичную обмотку ИТТ, или действующее значение напряжения на вторичной обмотке ИТН, соответственно. Амперметры СА3021 индицируют действующее значение измеренного тока с учетом установленного по интерфейсу коэффициента трансформации (КТ) ИТТ и размерность измеренного значения тока «А» или «кА», вольтметры СВ3021 индицируют действующее значение измеренного напряжения с учетом установленного коэффициента трансформации (КН) ИТН и размерность измеренного значения напряжения «V» или «kV». Количество значащих цифр равно четырем десятичным разрядам.

Амперметры и вольтметры серии 3021 имеют возможность установки по интерфейсу:

а) коэффициента трансформации КТ или КН, соответственно;

б) уставок нижнего и верхнего допускаемых значений измеряемого тока или напряжения, соответственно.

Амперметры СА3021 выпускаются в 4-х исполнениях, обозначение которых и краткие характеристики приведены в таблице 1.

Таблица 1 - Варианты исполнения амперметров СА3021

Вольтметры СВ3021 выпускаются в 4-х исполнениях, обозначение которых и краткие характеристики приведены в таблице 2.

Таблица 2 - Варианты исполнения вольтметров СВ3021

Конструктивно амперметры и вольтметры серии 3021 выполнены в литом корпусе из термопрочной пластмассы.

Общий вид амперметров СА3021 представлен на рисунке 1, вольтметров СВ3021 на рисунке 2. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

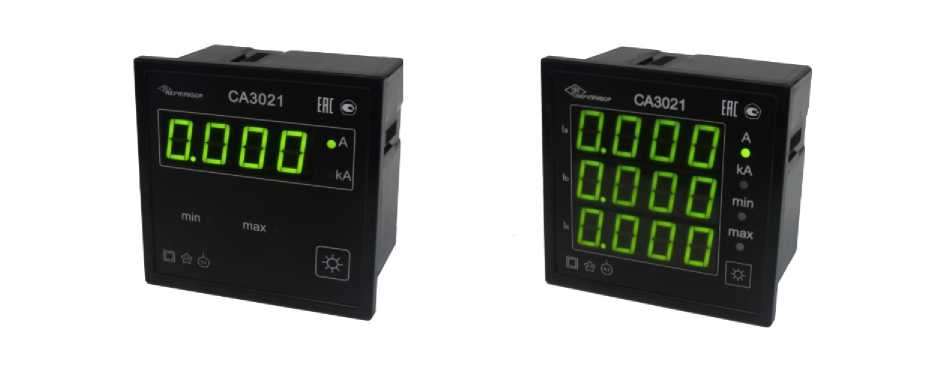

Рисунок 1 - Общий вид амперметров СА3021

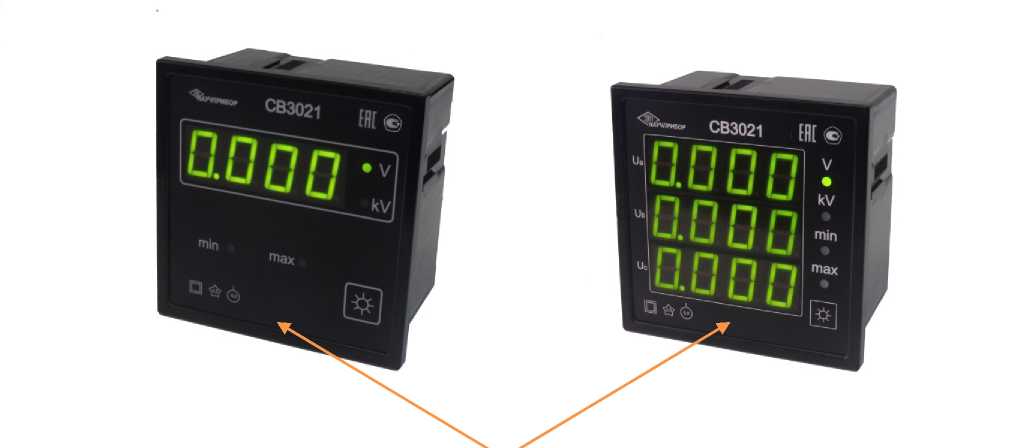

Рисунок 2 - Общий вид вольтметров СВ3021

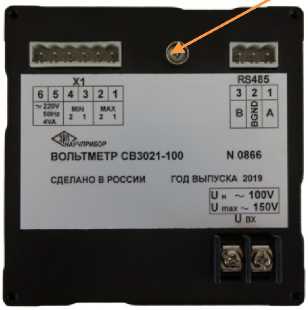

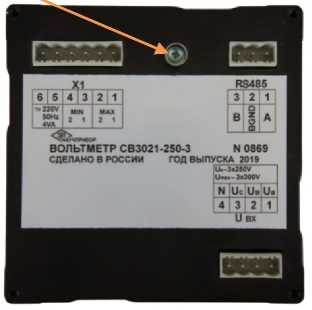

Место пломбировки от несанкционированного доступа

Место нанесения знака поверки в виде наклейки

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знаков поверки

Программное обеспечение (ПО) амперметров и вольтметров серии 3021 записывается в память программ управления микроконтроллера на этапе производства и в процессе эксплуатации его изменение невозможно.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 3 - Идентификационные данные программного обеспечения

ПО CA3021.txt используется в одноканальных амперметрах и вольтметрах серии 3021;

ПО C3021-3FV1.txt используется в трехканальных амперметрах и вольтметрах серии 3021.

Таблица 4 - Метрологические характеристики амперметров СА3021

Таблица 6 - Основные технические характеристики

наносится методом шелкографии печать под пленку на лицевую панель амперметра СА3021 или вольтметра СВ3021, и типографским способом на титульных листах руководства по эксплуатации и формуляра.

Таблица 7 - Комплектность средства измерений

осуществляется по методике, приведенной в разделе 8 «Поверка амперметров и вольтметров серии 3021» руководства по эксплуатации 0ИУСН.140.011 РЭ «Амперметры и вольтметры цифровые щитовые серии 3021. Руководство по эксплуатации» и утвержденной ФБУ «Краснодарский ЦСМ» в октябре 2019 г.

Основные средства поверки:

- калибратор переменного тока «Ресурс-К2» (регистрационный номер 31319-12) действующее значение силы тока 10 мА-1,5 А или 50 мА - 7,5 А; действующее значение фазного напряжения 0,577 В - 316,8 В; действующее значение междуфазного напряжения 1 В - 316,8 В; предел основной погрешности ±(0,05+0,01-(|Хном/Х-1|) %, диапазон значения мощностей (фиктивных мощностей):

• - от 0,011ном^.и ном до 1 ,5^.1ном ином (для каждой фазы),

• - от 0,01 ’1номЦном до 4,5^.1ном ^.ином (для трех фаз); пределы основной погрешности ±(0,1+0,02-(|Хном/Х-1|) %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки (рисунок 3) наносится в виде наклейки на лицевой панели прибора или в формуляре амперметра или вольтметра серии 3021 и в виде оттиска поверительного клейма на мастику, в пломбировочную чашку, расположенную на задней панели амперметра или вольтметра серии 3021.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ 8.132-74 « Государственный специальный эталон и общесоюзная поверочная схема для средств измерений силы тока 0,04.. .300 А в диапазоне частот 0,1.. .300 МГц»

ГОСТ Р 8.562-2007 «Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний».

ГОСТ IEC 61010-1-2014 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».

ГОСТ Р 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования

ГОСТ 30804.3.2-2013 «Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе) Нормы и методы испытаний».

ГОСТ 30804.3.3-2013 «Совместимость технических средств электромагнитная. Ограничение изменений напряжения, колебаний напряжения и фликера в низковольтных системах электроснабжения общего назначения. Технические средства с потребляемым током не более 16 А (в одной фазе), подключаемые к электрической сети при несоблюдении определенных условий подключения. Нормы и методы испытаний».

ТУ 4221-034-16851585-2014 «Амперметры и вольтметры цифровые щитовые серии 3021. Технические условия».

Общество с ограниченной ответственностью предприятие «ЗИП-Научприбор»

(ООО предприятие «ЗИП-Научприбор»)

ИНН 2310012810

Адрес: 350072, г. Краснодар, ул. Московская, 5

Телефон (факс): (861) 252-32-20, (861) 252-33-83

Web-сайт: www.znp.ru

E-mail: znp@znp.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации метрологии и испытаний в Краснодарском крае» (ФБУ «Краснодарский ЦСМ»)

Адрес: 350040, г. Краснодар, ул. Айвазовского, д. 104а

Телефон (факс): (861) 233-76-50 (233-85-86)

Web-сайт: www.standart.kuban.ru

E-mail: info@standart.kuban.ru

Аттестат аккредитации ФБУ «Краснодарский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311581 от 16.03.2016 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

А.В. Кулешов

М.п.        «29» июня 2020 г.
