№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утвер ж-дения акта испыт а-ний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Анализаторы жидкости кондуктометрич еские

АЖК-31

АЖК-

3122.1, зав. № 826;

АЖК-

3122.1.П, зав. № 007;

АЖК-

3110.1, зав. № 011;

АЖК-

3130.2, зав. № 160;

АЖК-

3101М.1.Э, зав. № 825;

АЖК-

3101М.К.Э, зав. № 026; АЖК-3102,

43558-10

АВДП.406233. 003 МП;

АВДП.406233. 003/1 МП

МП 651-23-054 для вновь изготавливаем ых средств измерений в дополнение к АВДП.406233.

003 МП;

АВДП.406233. 003/1 МП

13.01

.2025

Закрытое акционерное общество «Научно-производственн ое предприятие «Автоматика» (ЗАО «НПП «Автоматика»), г. Владимир

ФГУП

«ВНИИФТРИ », Московская обл., р.п.

Менделеево

зав. № 128;

АЖК-3104,

зав. № 323;

АЖК-

3110.2, зав. № 170

Наименование модификации

Конструктивные особенности

Дополнительные обозначения исполнений ^Х)

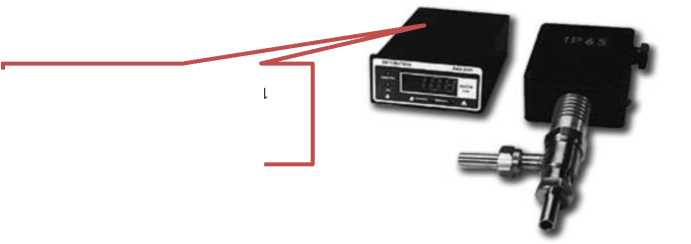

АЖК-3101

Ш1 с датчиком УЭП проточного или погружного типа и ИП

* или К

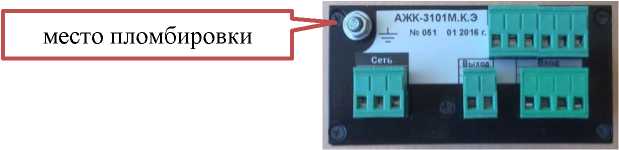

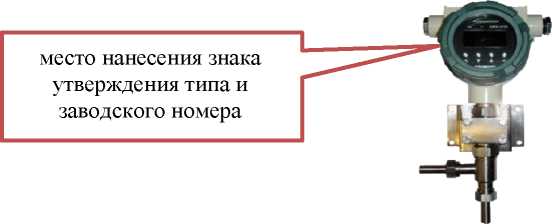

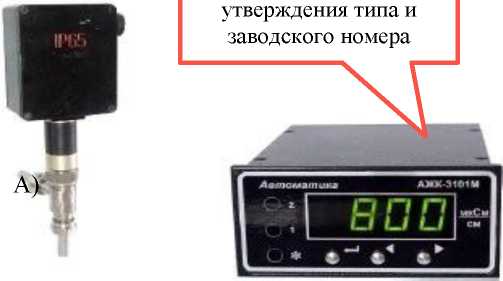

АЖК-3101М

Ш1 с датчиком УЭП проточного или погружного типа и ИП

* или К; ВТ или АС или Э

АЖК-3101ВП

Ш1 с датчиком УЭП проточного или погружного типа и ИП

* или К; ВТ

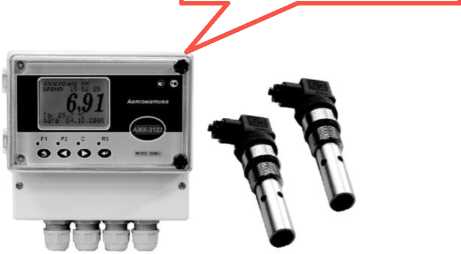

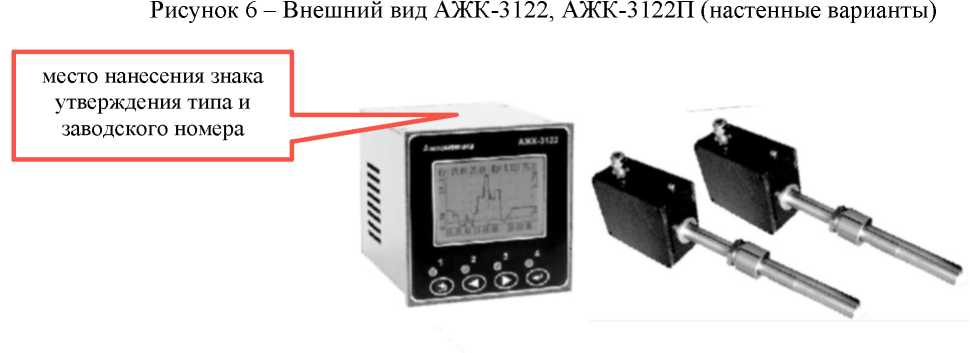

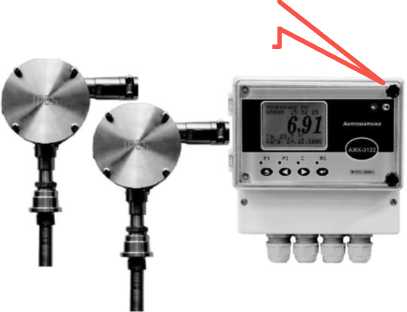

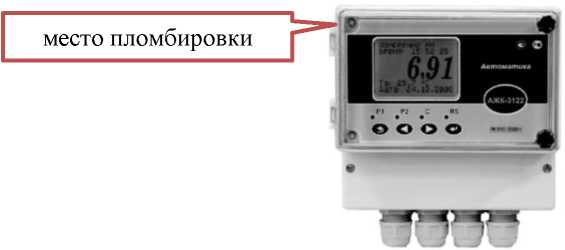

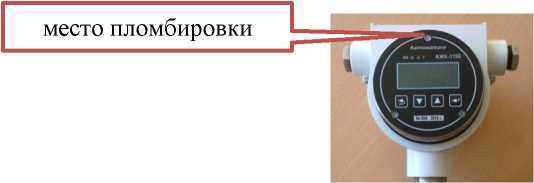

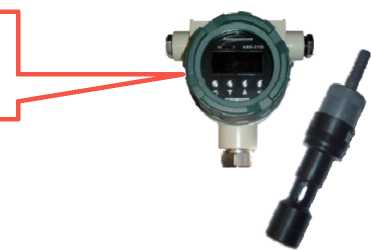

АЖК-3122

Ш1 с датчиком УЭП проточного или погружного типа и ИП

* или К; ВТ или АС

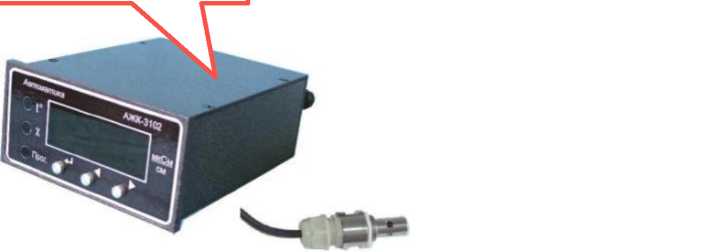

АЖК-3102

датчик УЭП и ИП

* или К

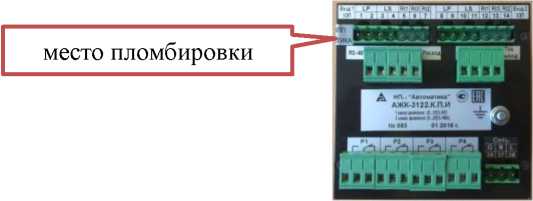

АЖК-3122П

датчик УЭП и ИП

* или К; ВТ

АЖК-3110

Ш1 со встроенным датчиком УЭП

* или К; ВТ

АЖК-3130

Ш1 со встроенным датчиком УЭП

* или К; ВТ

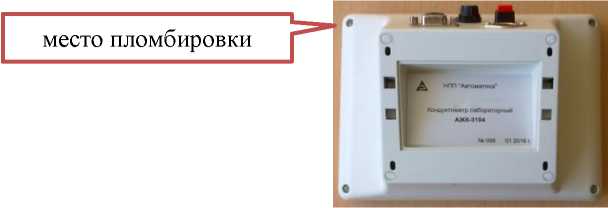

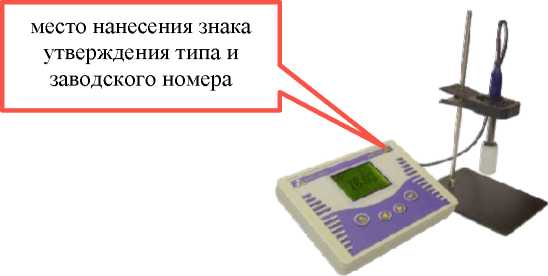

АЖК-3104

лабораторное средство измерений, состоящее из датчика УЭП и ИП

*

Примечания:

1)* - анализаторы всех модификаций в зависимости от диапазона измерения в единицах УЭП в своем обозначении имеют цифру от 0 до 6

К - вместо цифры, обозначающей диапазон измерения в единицах УЭП, анализаторы по заказу потребителя позволяют представлять результаты измерения в единицах концентрации растворенных веществ

ВТ - расширенный диапазон температур анализируемой жидкости

АС - повышенной надежности

Э - повышенная защищённость от электромагнитных помех Ex - с видом взрывозащиты «взрывонепроницаемая оболочка»

Наименование ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор

ПО

Алгоритм вычисления цифрового идентификатора

ПО

АЖК-3101

-

-

-

-

АЖК-3101М

-

-

-

-

АЖК-3101ВП

-

-

-

-

АЖК-3102

-

-

-

-

АЖК-3104

-

ver s 1.01.0227

ver p 1.01.0168

-

-

АЖК-3110

-

-

-

-

АЖК-3122

-

Ver.1.04.2320

-

-

АЖК-3122П

-

V01.02.01

-

-

АЖК-3130

-

-

-

-

Модификация, исполнение

Диапазоны измерений УЭП

См/м

мСм/см

мкСм/см

АЖК-3101.0

от 0 до 0,0001

-

от 0 до 1

АЖК-3101.1

от 0 до 0,001

-

от 0 до 10

АЖК-3101.2

от 0 до 0,01

-

от 0 до 100

АЖК-3101.3

от 0 до 0,1

от 0 до 1

от 0 до 1000

АЖК-3101.4

от 0 до 1

от 0 до 10

-

АЖК-3101.5

от 0 до 10

от 0 до 100

-

Модификация, исполнение

Диапазоны измерений УЭП

См/м

мСм/см

мкСм/см

ЛЖК-3101М.1, ЛЖК-3101ВП.1,

АЖК-3110.1, АЖК-3122.1, АЖК-3122П.1

от 0 до 0,0001 от 0 до 0,001 от 0 до 0,01 от 0 до 0,1

-

от 0 до 1

от 0 до 10

от 0 до 100 от 0 до 1000

ЛЖК-3101М.2, ЛЖК-3101ВП.2,

АЖК-3110.2, АЖК-3122.2, АЖК-3122П.2

от 0 до 0,1

от 0 до 1

от 0 до 10

от 0 до 100

от 0 до 1

от 0 до 10

от 0 до 100 от 0 до 1000

-

АЖК-3101М.2 с индуктивным датчиком, АЖК-3130

от 0 до 1

от 0 до 10

от 0 до 100

от 0 до 10 от 0 до 100 от 0 до 1000

-

ЛЖК-3102.1

от 0 до 0,001

-

от 0 до 10

ЛЖК-3102.2

от 0 до 0,01

-

от 0 до 100

ЛЖК-3102.3

от 0 до 0,1

от 0 до 1

от 0 до 1000

ЛЖК-3102.4, ЛЖК-3104

от 0 до 2

от 0 до 20

от 0 до 20000

Наименование характеристики

Значение

Пределы допускаемой основной погрешности измерений УЭП при температуре окружающей среды (20±5) °С приведенной¹⁾, %:

- для всех модификаций, кроме АЖК-3102, АЖК-3104

±2

- для модификации АЖК-3102

±4

абсолютной, См/м:

- для модификации АЖК-3104

±0,0ЬЛ²⁾

Пределы допускаемой дополнительной погрешности измерений УЭП при рабочей температуре анализируемой жидкости, отличающейся      от      температуры      приведения³⁾

термокомпенсации на ±15 °С приведенной, %:

- для всех модификаций, кроме АЖК-3104

±2

абсолютной, См/м:

- для модификации АЖК-3104

±0,01-Л

Пределы допускаемой дополнительной погрешности измерений УЭП при изменении температуры окружающего воздуха на каждые 10 °С в пределах рабочих условий эксплуатации приведенной, %:

- для всех модификаций, кроме АЖК-3104

±1

абсолютной, См/м:

- для модификации АЖК-3104

±0,005^Л

¹⁾ Погрешность нормирована как приведенная к разности между верхним и нижним

значением диапазона измерений; условия, при которых нормирована погрешность,

соответствуют нормальным условиям применения;

• ²⁾ А - показание анализатора;

• ³⁾ Температура приведения устанавливается изготовителем и указывается в паспорте

анализатора.

Наименование характеристики

Значение

Диапазоны измерений массовой доли растворенных веществ¹⁾ для модификаций АЖК-3101М.К (в том числе с индуктивным датчиком), АЖК-3101ВП.К, АЖК-3110.К,

АЖК-3122.К, АЖК-3122П.К, АЖК-3130.К, %²⁾:

- азотная кислота HNO3

от 0 до 20; от 20 до 40

- серная кислота H2SO4

от 0 до 25; от 40 до 80; от 92 до 100

- соляная кислота HCl

от 0 до 20; от 20 до 40

- гидроксид натрия NaOH

от 0 до 15; от 15 до 50

- гидроксид калия KOH

от 0 до 27,5; от 27,5 до 40

- хлорид калия KCl

от 0 до 23

- хлорид натрия NaCl

от 0 до 25

Диапазоны измерений массовой концентрации NaCl для модификации АЖК-3102.К, мг/л:

- АЖК-3102.1.К

от 0 до 5

- АЖК-3102.2.К

от 0 до 50

- АЖК-3102.3.К

от 0 до 500

- АЖК-3102.4.К

от 0 до 10 000

Пределы   допускаемой   основной   приведенной³⁾

погрешности измерений содержания веществ, %

±5

Пределы допускаемой дополнительной приведенной³⁾ погрешности измерений содержания веществ при изменении температуры окружающего воздуха на каждые 10 °С в пределах рабочих условий эксплуатации и температуры анализируемой жидкости, отличающейся от температуры приведения⁴⁾ термокомпенсации на ±15 °С, %

±5

¹⁾ Диапазон измерений массовой доли растворённых веществ может находиться

в пределах, указанных в таблице. Фактический диапазон

измерений указывается в паспорте

анализатора;

²⁾ Значение характеристики массовой доли растворённых веществ может быть выражено

в других единицах: мг/л, г/л, моль/л;

³⁾ Погрешность измерений нормирована как приведенная к разности между верхним

и нижним значениемдиапазона измерений; условия, при которых нормирована погрешность,

соответствуют нормальным условиям применения (см. таблицу 7);

⁴⁾ Температура приведения устанавливается изготовителем и указывается в паспорте

анализатора.

Наименование характеристики

Значение

Диапазоны измерений температуры анализируемой жидкости, °С: - обычное исполнение

от 0 до +120

- исполнение «АС»

от 0 до +120

- исполнение «ВТ»

от 0 до +200

Пределы допускаемой абсолютной погрешности измерений температуры анализируемой жидкости, °С:

- в диапазоне от 0 до 50 °С включ.

±0,5

- в диапазоне св. 50 до 100 °С включ.

±1,0

- в диапазоне св. 100 до 200 °С

±2,0

Наименование характеристики

Значение

Время установления рабочего режима, мин, не более Нестабильность показаний за период 24 ч (кроме АЖК-3104),

15

%, не более

±1

Параметры анализируемой жидкости: - вязкость, Пат, не более

0,2

- давление, МПа, не более

1,6

Питание ИП

АЖК-3101М, АЖК-3101ВП от сети переменного тока - напряжение, В

от 100 до 244

- частота, Гц

от 50 до 60

- потребляемая мощность, В^А, не более

АЖК-3110, АЖК-3130 от блока питания постоянного тока

15

- напряжение, В

от 12 до 36

- потребляемая мощность, ВА, не более АЖК-3101, АЖК-3102 от сети переменного тока

3

- напряжение, В

от 187 до 242

- частота, Гц

от 49 до 51

- потребляемая мощность, В^А, не более АЖК-3104 от сети переменного тока

5

- напряжение, В

от 198 до 242

- частота, Гц

от 49 до 51

- потребляемая мощность, В^А, не более

АЖК-3122, АЖК-3122.П от сети переменного тока

10

- напряжение, В

от 110 до 240

- частота, Гц

от 49 до 51

- потребляемая мощность, В^А, не более

15

Питание Ш1

от ИП

Выходные сигналы постоянного тока (по ГОСТ 26.011-80), мА (могут отсутствовать или присутствовать по отдельности): - при сопротивлении нагрузки до 2,0 кОм

от 0 до 5

- при сопротивлении нагрузки до 0,5 кОм

от 4 до 20

- при сопротивлении нагрузки до 0,5 кОм

от 0 до 20

Выходной цифровой сигнал (может отсутствовать)

RS-485, протокол ModBus

(ASCII, RTU)

Габаритные размеры, мм, не более: - ИП (длина ^х ширина ^х высота)

306х200х200

- Ш1 (длина ^х ширина ^х высота)

400х200х200

- АЖК-3104 (длина х ширина х высота)

190x142x92

Масса, кг, не более:

- ИП

2,2

- ПП

1,0

- АЖК-3104

0,7

Наименование характеристики

Значение

Нормальные условия применения:

• - температура окружающей среды, °С

Рабочие условия применения:

• - температура окружающего воздуха для ПП, °С

• - температура окружающего воздуха для ИП, °С

• - относительная влажность, %, не более

• - атмосферное давление, кПа

от +15 до +25

от -40 до +50

от +5 до +50

85

от 84,0 до 106,5

Маркировка взрывозащиты для анализаторов АЖК-3110.х.И-Ех,

АЖК-3130.И-Ех и ПП анализаторов АЖК-3101М.х.Э.И-Ех, АЖК-3122.х.И-Ех

1Ex db IIB Т6 Gb Х

Наименование

Количество, шт.

Примечание

1 Анализатор жидкости кондуктометрический АЖК-3101* или АЖК-3101М*, или АЖК-3101ВП, или АЖК-3102*, или АЖК-3104*, или АЖК-3110*, или АЖК-3122*, или АЖК-3122.П*, или АЖК-3130* в составе

1

1.1 Измерительный прибор

1

кроме модификаций АЖК-3104, АЖК-

3130

1.2 Первичный преобразователь

1**

кроме модификаций АЖК-3102, АЖК-

3104, АЖК-3122.П

1.3 Датчик

1**

только для модификаций АЖК-3102,

АЖК-3104, АЖК-3122.П

1.4 Штатив

1

только для модификации АЖК-3104

1.5 Блок питания

1

только для модификации АЖК-3104

2 Паспорт

1

3 Руководство по эксплуатации

1

* Вариант исполнения в соответствии с заказом;

** Для модификации АЖК-3122 по заказу в комплекте может поставляться две штуки.
