МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

22 августа 2019 г.                                             №     1950

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 59187/1 «Манометры электронные для точных измерений МТИ-100» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО Н1Ш «ЭЛЕМЕР» от 17 мая 2019 г. № 258 и № 259 приказываю:

• 1. Внести изменения в описание типа на манометры электронные для точных измерений МТИ-100, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61041-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу НКГЖ.406233.058МП «Манометры электронные для точных измерений МТИ-100. Методика поверки (с Изменениями № 2)» и распространить действие документа на манометры электронные для точных измерений МТИ-100, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 59187/1 «Манометры электронные для точных измерений МТИ-100», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 61041-15, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С. Голубев

Заместитель Руководителя

г                                         >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и ______                   метрологии.

СЪЕ.ДЕ НИЯ О СтИФИКАН. jii

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «22» августа 2019 г. № 1950

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры электронные для точных измерений МТИ-100

Манометры электронные для точных измерений МТИ-100 (далее по тексту - МТИ или манометры) предназначены для измерений значений абсолютного давления, избыточного давления, разности давлений жидкостей и газов, а также избыточного давления-разрежения газов и гидростатического давления.

Принцип действия МТИ основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны первичного преобразователя. Таким образом, МТИ относятся к манометрам прямого действия.

МТИ изготавливаются в виде единой конструкции. В их состав входят: первичный преобразователь, электронное устройство, жидкокристаллический индикатор (ЖК-индикатор). Измеряемая среда подается в приемную камеру первичного преобразователя через стандартный штуцер, под действием давления происходит деформация измерительной мембраны, что приводит к изменению электрического сопротивления напыленных (или вытравленных) на кремниевой подложке тензорезисторов, в результате чего формируется сигнал, пропорциональный давлению. Микропроцессорный модуль рассчитывает текущее значение измеренного сигнала, производит масштабирование, выводит информацию на ЖК-индикатор, осуществляет опрос клавиатуры.

Просмотр и изменение параметров конфигурации МТИ производится посредством кнопочной клавиатуры. Индикация значений измеряемых величин и параметров конфигурации происходит на многофункциональном индикаторе. Измеренные значения отображаются одновременно на 4-х разрядном цифровом индикаторе и в виде дискретной графической шкалы с указанием положения меток относительно диапазона измерений. Также на индикаторе отображаются единицы измерения.

В зависимости от возможности перестройки диапазона измерений МТИ являются по ЖК-индикатору - однопредельными, по шкальному индикатору - перенастраиваемыми.

Обозначение МТИ в зависимости от измеряемого давления:

• - МТИ-100-ДА - манометры абсолютного давления;

• - МТИ-100-ДИ - манометры избыточного давления;

• - МТИ-100-ДИВ - манометры избыточного давления - разрежения;

• - МТИ-100-ДД - манометры разности давлений;

• - МТИ-100-ДГ - манометры гидростатического давления.

В МТИ-100/М2 предусмотрена возможность наличия унифицированного сигнала постоянного тока от 4 до 20 мА и напряжения от 0,4 до 2 В, от 0,8 до 3,2 В, от 0,5 до 4,5 В и от 1 до 5 В.

МТИ изготавливаются в следующих модификациях: МТИ-100И, МТИ-100/М1, МТИ-100/М2, МТИ-100/М2НГ, МТИ-100/М3, МТИ-100/М4, МТИ-100/М4НГ, различающихся по конструктивному исполнению. Индекс «И» в модификации МТИ-100И обозначает конструктивные особенности в дизайне корпуса внешнего вида, позволяющие устанавливать МТИ-100И в поверочные стенды и панели. Индекс «НГ» в модификациях МТИ-100/М2НГ и МТИ-100/М4НГ обозначает, что корпуса указанных манометров выполнены из коррозионностойкой стали. МТИ имеют исполнения: общепромышленное (МТИ-100И, МТИ-

100/М1, МТИ-100/М2, МТИ-100/М2НГ, МТИ-100/М3, МТИ-100/М4, МТИ-100/М4НГ), атомное (повышенной надежности) для эксплуатации на объектах АС и ОЯТЦ (МТИ-100А/М1, МТИ-100А/М2, МТИ-100А/М2НГ, МТИ-100А/М3, МТИ-100А/М4, МТИ-100А/М4НГ), взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (МТИ-100Ех/М1, МТИ-100Ех/М2, МТИ-100Ех/М2НГ, МТИ-100Ех/М3, МТИ-100Ех/М4, МТИ-100Ех/М4НГ).

Фотографии общего вида манометров представлены на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2, обозначение места нанесения знака поверки представлено на рисунке 1.

МТИ-100/М2

IL I

МТИ-100/М3

МТИ-100/М4

МТИ-100/М2НГ

:-"Р»д-л 2,5 № ¹>#<кт» 0,2^*

МТИ-100/М2НГ

МТИ-100/М2НГ

МТИ-100/М2НГ

МТИ-100/М4

•"■им 2,5

МТИ-100/М4НГ

МТИ-100И

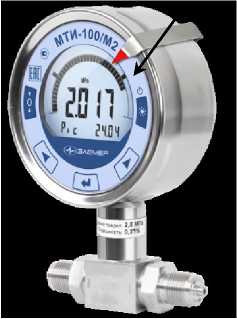

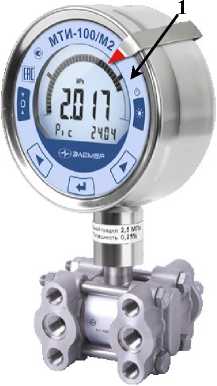

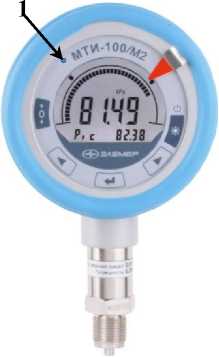

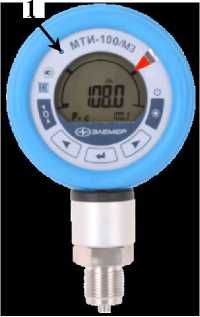

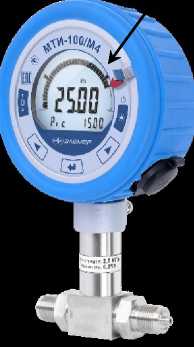

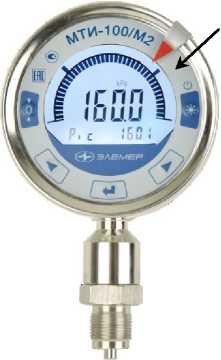

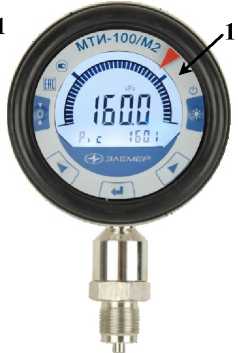

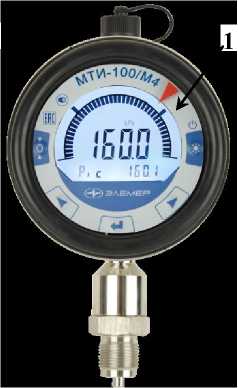

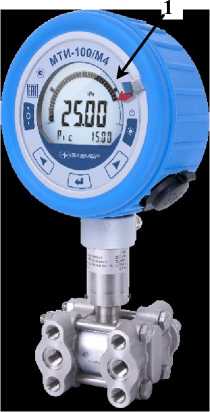

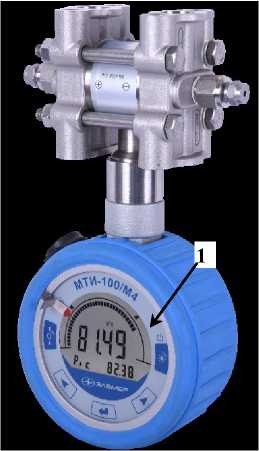

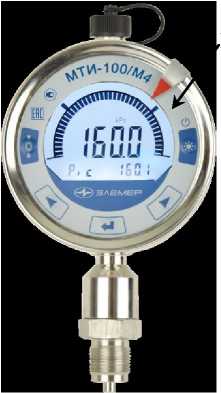

Рисунок 1 - Общий вид манометров электронных для точных измерений МТИ-100,

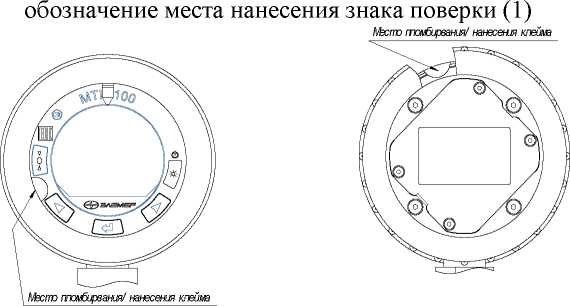

Рисунок 2 - Схема пломбировки от несанкционированного доступа

В МТИ предусмотрено внутреннее программное обеспечение (ПО).

Внутреннее ПО состоит только из встроенной в микропроцессорный модуль МТИ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-20 1 4 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Внешнее ПО, предназначенное для взаимодействия МТИ с компьютером, не оказывает влияния на метрологические характеристики МТИ.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на переднюю панель манометров термотрансферным способом, а также на руководство по эксплуатации НКГЖ.406233.058РЭ и паспорта НКГЖ.406233.058ПС, НКГЖ.406233.058-01ПС - типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу НКГЖ.406233.058МП «Манометры электронные для точных измерений МТИ-100. Методика поверки (с Изменениями №  2)», утвержденному

ФГУП «ВНИИМС», 27.05.2019 г.

Основные средства поверки:

• - калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (Регистрационный № 56318-14);

• - мультиметр цифровой Fluke 8845A (Регистрационный № 57943-14);

• - манометр грузопоршневой CPB 5000-ХН (Регистрационный № 33079-08);

• - манометры грузопоршневые МП-60М (Регистрационный № 47334-11);

• - манометры грузопоршневые МП-600 (Регистрационный № 61479-15);

• - манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03);

• - задатчик разрежения «Метран-503 Воздух» (Регистрационный № 25940-03);

• - калибратор давления пневматический «Метран-504 Воздух» (Регистрационный № 31057-09);

• - калибратор давления пневматический «Метран-505 Воздух» (Регистрационный № 42701-09);

• - комплекс поверочный давления и стандартных сигналов «ЭЛЕМЕР-ПКДС-2 1 0» (Регистрационный № 36734-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус и (или) свидетельство о поверке, и (или) в паспорт.

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к манометрам электронным для точных измерений МТИ-100

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - V10⁶ Па.

ТУ 4212-128-13282997-2015. Манометры электронные для точных измерений МТИ-100. Технические условия.

Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)

ИНН 5044003551

Адрес: 124489, г. Москва, г. Зеленоград, проезд 4807, дом 7, строение 1

Юридический адрес: 124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1

Телефон: (495) 988-48-55, факс: (499) 735-02-59

Web-сайт: www.elemer.ru

E-mail: elemer@elemer.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон/факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
