МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

26 мая 2022 г.

1267

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих /на их метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

  • 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за                                            собой.

хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Заместитель Руководителя

Сертификат: O29D1O9BO00BAE27A64C99SDDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12,2022

Е.Р.Лазаренко




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1267

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в фиФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Датчики горючих и токсичных газов, кислорода и диоксида углерода

ТХ6363,

ТХ6373,

ТХ6383,

ТХ6386,

ТХ6387

16473

73703-18

МП-242-2072

2018

МП 242-20722022

21.03.2022

Общество с ограниченной ответственностью «Промышленные технологии» (ООО «ПРОМТЕХ»),

г. Москва

ФГУП «ВНИИМ им.

Д.И. Менделеева», г. Санкт-Петербург

2.

Весы электронные платформенные

ВЭП «СХТ»

001

81155-20

ГОСТ OIML R 76-1-2011 (Приложение ДА)

25.02.2022

Общество с ограниченной ответственностью «Торговопроизводственная компания «СХТ»

(ООО «ТПК СХТ»), Ростовская область, г. Зверево

ФБУ «Ростовский ЦСМ»,

г. Ростов-на-Дону

3.

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС

1594

63147-16

РТ-МП-2885-

500-2015

РТ-МП-365-

500-2022

05.04.2022

Общество с ограниченной ответственностью «Инженерный центр «ЭНЕР

ГОАУДИТ-КОНТРОЛЬ» (ООО «ИЦ ЭАК»),

ФБУ «Ростест-Москва», г. Москва

ПС 330 кВ «Восточная»

г. Москва

4.

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС

ПС 220 кВ Княжево

052

75094-19

РТ-МП-5857-

500-2019

31.03.2022

Общество с ограниченной ответственностью «Инженерный центр «ЭНЕР

ГОАУДИТ-КОНТРОЛЬ» (ООО «ИЦ ЭАК»), г. Москва

ФБУ «Ростест-Москва», г. Москва

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1267

Лист № 1 Регистрационный № 73703-18                                            Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики горючих и токсичных газов, кислорода и диоксида углерода ТХ6363, ТХ6373, ТХ6383, ТХ6386, ТХ6387

Назначение средства измерений

Датчики горючих и токсичных газов, кислорода и диоксида углерода ТХ6363, ТХ6373, ТХ6383, ТХ6386, ТХ6387 предназначены для измерений объемной доли вредных, горючих газов (метан, водород), кислорода и диоксида углерода в газовых средах.

Описание средства измерений

Принцип действия датчика определяется входящим в его состав первичным измерительным преобразователем (сенсором):

- термокаталитический (TX6383, TX6386, TX6387), основанный на эффекте изменения сопротивления каталитически активного чувствительного элемента сенсора вследствие окисления на нем молекул горючего газа кислородом воздуха;

- оптический инфракрасный недисперсионный (TX6363), основанный на измерении поглощения инфракрасного излучения на двух длинах волн, соответствующей полосе поглощения определяемого компонента и вне ее;

- электрохимический (TX6373, TX6373.84), основанный на эффекте возникновения разности потенциалов на электродах сенсора вследствие электрохимической реакции между молекулами определяемого компонента и электролитом.

Способ отбора пробы - диффузионный.

Конструктивно датчики выполнены одноблочными (возможно исполнение с выносным сенсором), материал корпуса композит на основе поликарбоната и нержавеющей стали для моделей TX6363, TX6373, TX6383, TX6386, нержавеющая сталь для TX6387. Датчики моделей TX6373, TX6383 и TX6386 могут комплектоваться выносным первичным измерительным преобразователем по дополнительному заказному коду «.84», указываемому после указания модели: TX6373.84, TX6383.84 и TX6386.84.

Датчики обеспечивают выполнение следующих функций:

  • - непрерывное измерение содержания определяемого компонента;

  • - отображение результатов измерений на встроенном дисплее (жидкокристаллическом для TX6363, TX6373, TX6383, светодиодном повышенной яркости для TX6386, TX6387);

  • - формирование унифицированного выходного аналогового сигнала (от 4 до 20 мА, от 0,4 до 2 В, от 5 до 15 Гц - в зависимости от модели и исполнения, кроме TX6386 и TX6387);

  • - формирование выходного релейного сигнала (для TX6386 и TX6387).

  • - диагностику состояния датчика.

Заводской (серийный) номер и знак утверждения типа наносятся на табличку, расположенную на лицевой стороне корпуса датчика. Знак поверки наносится на свидетельство о поверке (при его оформлении) и/или в Руководство по эксплуатации.

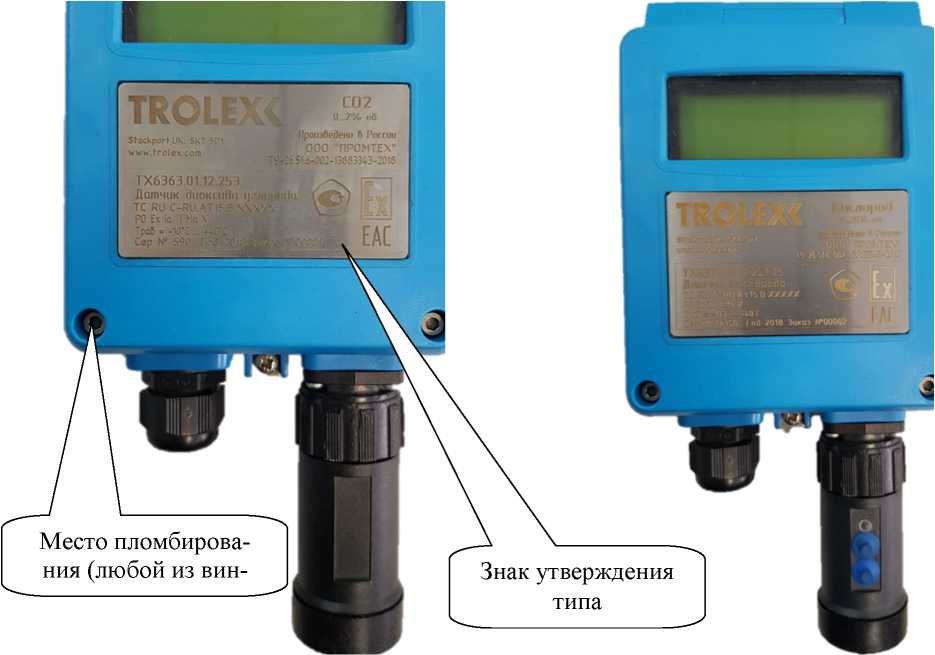

Общий вид датчиков, схема пломбирования корпуса от несанкционированного доступа и размещение знака утверждения типа представлены на рисунке 1.

Приказ Росстандарта №1267 от 26.05.2022, https://oei-analitika.ru

2018 Зак<п N*(

Знак утверждения типа

Место пломбирования (любой из вин-

TROLEXk

Stockport,UK. SN7 5Р> www.trolex.com

ТХ6363.01.12.253 Датчик Зиоксийц ijz, ТС RU C-RU.ATI5.BAW РО Ex ia I Mo. X .

Тса.5 = -10’С ...

Сер М» 5«1? Год

а) Датчик модели ТХ6363 б) Датчик модели ТХ6373

Приказ Росстандарта №1267 от 26.05.2022, https://oei-analitika.ru

в) Датчик модели ТХ6383

Приказ Росстандарта №1267 от 26.05.2022, https://oei-analitika.ru

■ ,

Минин

а л% ов.

|1рт>:Ли)ено 8 Рогам

- ООО “ПРОМТЕ,X* jy-26516-C02-l?S83343-2J S

Calibrated оп;1 И 7.'20-8

/7-,                            Calibrate before: 10'1)1

I Trole* LM. ж? 5DY.1

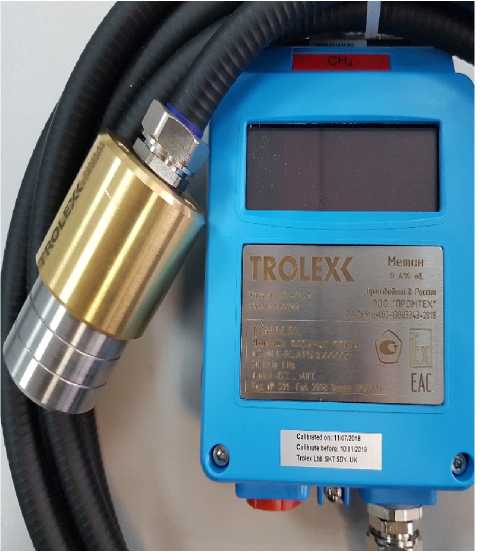

г) Датчик модели ТХ6386

Приказ Росстандарта №1267 от 26.05.2022, https://oei-analitika.ru
Приказ Росстандарта №1267 от 26.05.2022, https://oei-analitika.ru
Приказ Росстандарта №1267 от 26.05.2022, https://oei-analitika.ru

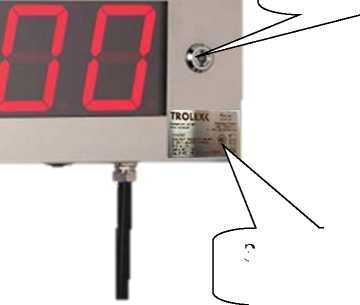

Место пломбирования

Знак утверждения типа

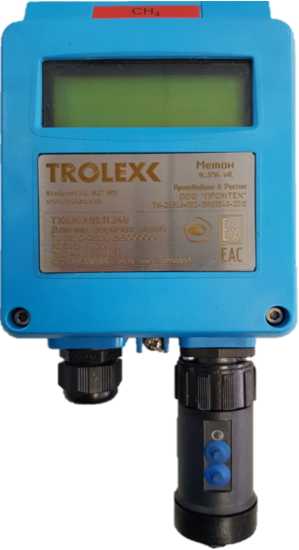

д) Датчик модели ТХ6387

Рисунок 1 - Общий вид датчиков, схема пломбирования корпуса от несанкционированного доступа и размещение знака утверждения типа

Программное обеспечение

Датчики имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов и сигнализации о достижении пороговых значений в газовых средах.

Встроенное ПО разработано изготовителем специально для решения задач измерения объемной доли определяемого компонента и обеспечивает следующие основные функции:

- обработку и передачу измерительной информации от первичного измерительного преобразователя (сенсора);

- отображение результатов измерений на встроенном дисплее;

- формирование выходных аналогового и релейного (в зависимости от модели) сигналов;

- настройку нулевых показаний и чувствительности датчиков;

- диагностику аппаратной части датчика и целостности встроенного ПО.

Встроенное ПО датчиков реализует следующие расчетные алгоритмы:

1) вычисление значений объемной доли определяемого компонента на основании данных от первичного преобразователя;

2) вычисление значений выходных сигналов.

ПО датчиков TX6386, TX6387 идентифицируется при включении питания посредством вывода на дисплей номера версии. ПО датчиков TX6363, TX6373, TX6383 указано на наклейке на микропроцессоре платы и модуля сенсора.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик датчиков.

Датчики имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты по Р 50.2.077-2014: «низкий» для ТХ6363, ТХ6373, ТХ6383, «высокий» для ТХ6386, ТХ6387.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентиф икационные данные

(признаки)

Значение

ТХ6363

ТХ6373

ТХ6383

ТХ6386 /

ТХ6387

Идентиф икационное наименование ПО

FW display,

хх '

Gas head хх '

FW display,

хх

FW module,

хх

FW output

FW display,

хх

FW module,

хх

FW output

Methane Monitor IECEX

Номер версии (идентификационный номер) ПО 2)

V1.0

V1.5

V1.9

V1.4

V1.5

V1.7

V1.6

V1.4

V1.08

Символы «хх» в обозначении номера версии встроенного ПО - диапазон измерений и химическая формула определяемого компонента.

2) Номер версии ПО должен быть не ниже указанного в таблице.

Лист № 5

Всего листов 10 Метрологические и технические характеристики

Таблица 2 - Основные метрологические характеристики датчиков

Модель датчика

Определяемый компонент   /

принцип измерений 1)

Диапазон показаний объемной доли определяемого   компо

нента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной   2)

погрешности (абсолютной, приведенной 3) или относительной)

Предел допускаемого времени уста-новле-ния выходного сигнала, с

Цена деления наимень шего разряда дисплея

TX6386,

TX6387

CH4 / ТХ

от 0 до 4 %

от 0 до 2,5 %

± 0,1 % (об.д.)

15 (T0,63)

20 (T0,9)

0,01 %

TX6363

CH4 /

ИК

от 0 до 5 %

от 0 до 2 % включ.

св. 2 до 5 %

±0,1 % (об.д.) ±5 % отн.

15 (T0,63)

0,01 %

от 0 до 100 %

от 0 до 60  %

включ.

св. 60 до 100 %

±3 % (об.д.)

±5 % отн.

20 (T0,63)

0,1 %

CO2 /

ИК

от 0 до 2 %

от 0 до 2 %

±10 % прив.

20 (T0,63)

0,01 %

от 0 до 5 %

от 0 до 5 %

±10 % прив.

20 (T0,63)

0,01 %

TX6373

CO / ЭХ

от 0 до 50 млн-1 от 0 до 250 млн-1 от 0 до 500 млн-1

от 0 до 20 млн-1 включ.

св. 20 до 50 млн-1

св. 20 до 250 млн-1

св. 20 до 500 млн-1

±15 % прив.

±15 % отн.

±15 % отн.

±15 % отн.

20 (T0,63)

0,1 млн-1

H2S / ЭХ

от 0 до 50 млн-1

от 0 до 10 млн-1 включ.

св. 10 до 50 млн-1

±20 % прив.

±20 % отн.

20 (T0,63)

0,1 млн-1

SO2 / ЭХ

от 0 до 20 млн-1

от 0 до 5 млн-1 св. 5 до 20 млн-1

±20 % прив.

±20 % отн.

20 (T0,63)

0,1 млн-1

NO2 /

ЭХ

от 0 до 20 млн-1

от 0 до 1 млн-1 включ.

св. 1 до 20 млн-1

±20 % прив.

±20 % отн.

20 (T0,63)

0,1 млн-1

Cl2 / ЭХ

4)

от 0 до 10 млн-1

от 0 до 1 млн-1 включ.

св. 1 до 10 млн-1

±20 % прив.

±20 % отн.

20 (T0,63)

0,1 млн-1

O2 / ЭХ

от 0 до 25 %

от 0 до 5 % включ. св. 5 до 25 %

±4 % прив.

±4 % отн.

30 (T0,63)

0,1 %

NO / ЭХ

4)

от 0 до 100 млн-1

от 0 до 10 млн-1 включ.

св. 10 до 100 млн-1

±20 % прив.

±20 % отн.

20 (T0,63)

0,1 млн-1

H2 / ЭХ

от 0 до 1000

млн-1

от 0 до 1000 млн-1

±10 % прив.

70 (T0,63)

1 млн-1

TX6383

CH4 / ТХ

от 0 до 4,0 %

от 0 до 2,5 %

±0,1 % (об.д.)

15 (T0,63)

0,01 %

от 0 до 5,0 %

от 0 до 2,5 %

±0,1 % (об.д.)

15 (T0,63)

0,01 %

Продолжение таблицы 2.

Модель датчика

Определяемый компонент / принцип измерений 1)

Диапазон показаний объемной доли определяемого   компо

нента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной   2)

погрешности (абсолютной, приведенной 3) или относительной)

Предел допускаемого времени уста-новле-ния выходного сигнала, с

Цена деления наимень шего разряда дисплея

TX6383

CH4 / ТХ

от 0 до 100 %

НКПР 5)

от 0 до 50 %

НКПР

±4 % НКПР

15 (Т0,63)

1 %

НКПР

H2 / ТХ

от 0 до 4,0 %

от 0 до 2,0 %

±0,1 % (об.д.)

15 (Т0,63)

0,01 %

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±4 % НКПР

15 (Т0,63)

1 %

НКПР

  • 1) В таблице приняты следующие обозначения принципов измерений: ТХ - термохимический, ИК - инфракрасный, ЭХ - электрохимический.

  • 2) Нормальные условия измерений:

  • - диапазон температуры окружающей среды от 15 до 25 oC;

  • - диапазон относительной влажности окружающей среды при температуре +25 oC от 30 до 80 %;

  • - диапазон атмосферного давления от 98 до 104,6 кПа;

  • - содержание сопутствующих компонентов не более 0,5 ПДК;

  • - напряжение питания постоянного тока от 11,4 до 12,6 В или от 22,8 до 25,2 В (значение номинального напряжения питания (12 В или 24 В) и вид выходного аналогового сигнала (от 4 до 20 мА, от 0,4 до 2 В, от 5 до 15 Гц) указаны на табличке, расположенной с внутренней стороны крышки датчика).

  • 3) Нормирующее значение - верхний предел соответствующего поддиапазона (диапазона) измерений.

  • 4) Не может быть применен для контроля предельно-допустимых концентраций определяемого компонента в воздухе рабочей зоны, применяется для контроля аварийных ситуаций.

  • 5) Значения НКПР в соответствии с ГОСТ 31610-20-1-2020.

Таблица 3 - Диапазоны измерений, пределы допускаемой погрешности датчиков с электрохимическими сенсорами, предназначенными для контроля предельно допустимых концентрации (ПДК) вредных газов в воздухе рабочей зоны (в соответствии с Постановлением Правительства РФ от 16.11.2020 г. № 1847)

Определяемый компонент / тип сенсора

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой погрешности

приведенной,

%

относительной,

%

CO / ЭХ 1)

от 0 до 20 млн-1 включ.

±25

-

св. 20 до 50 млн-1

-

±25

св. 20 до 250 млн-1

-

±25

св. 20 до 500 млн-1

-

±25

NO2 / ЭХ 2)

от 0 до 1 млн-1

±20

-

св. 1 до 20 млн-1

-

±20

H2S / ЭХ 2)

от 0 до 10 млн-1 включ.

±20

-

св. 10 до 50 млн-1

-

±20

Продолжение таблицы 3.

Определяемый компонент / тип сенсора

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой погрешности

приведенной,

%

относительной,

%

SO2 / ЭХ 2)

от 0 до 5 млн-1

±20

-

св. 5 до 20 млн-1

-

±20

  • 1) Значения пределов допускаемой погрешности установлены в условиях эксплуатации:

  • - температура окружающей среды от -10 до +40 oC;

  • - относительная влажность от 0 до 95 %;

  • - атмосферное давление от 90 до 110 кПа;

  • - сопутствующие компоненты (перечень согласно таблице 2) не более 0,5^ПДК.

  • 2) Значения пределов допускаемой погрешности установлены в условиях эксплуатации:

  • - температура окружающей среды от +15 до +25 oC;

  • - относительная влажность от 30 до 80 %;

  • - атмосферное давление от 98 до 104,6 кПа;

  • - сопутствующие компоненты (перечень согласно таблице 2) не более 0,5^ПДК.

Таблица 4 - Метрологические характеристики датчиков

Наименование характеристики

Значение

Предел допускаемой вариации выходного сигнала датчиков, в долях от предела допускаемой основной погрешности:

- TX6363

0,3

- TX6373, TX6383, TX6386, TX6387

0,5

Пределы допускаемой дополнительной погрешности датчиков от изменения температуры окружающей среды на каждые 10 oC в пределах условий эксплуатации относительно условий определения основной погрешности, в долях от предела допускаемой основной погрешности:

- TX6363

±0,5

- TX6373

±1,0

- TX6383, TX6386, TX6387

±1,0

Пределы допускаемой дополнительной погрешности датчиков от изменения влажности среды в условиях эксплуатации относительно условий определения основной погрешности, в долях от предела допускаемой основной погрешности

±0,5

Время прогрева датчиков, мин, не более - TX6363

10

- TX6373

10

- TX6383, TX6386, TX6387

5

Пределы допускаемого изменения выходного сигнала датчика за 30 сут. непрерывной работы, в долях от предела допускаемой основной погрешности:

- TX6363

±0,5

- TX6373

±1,0

- TX6383, TX6386, TX6387

±1,0

Диапазон задания порогов срабатывания сигнализации (для TX6386, TX6387), объемная доля определяемого компонента, %

от 0,5 до 2,5

Предел допускаемой погрешности срабатывания сигнализации (для TX6386, TX6387):

- объемная доля определяемого компонента, %

±0,1

- довзрывоопасная концентрация определяемого компонента, % НКПР

±1

Таблица 5 - Основные технические характеристики датчиков

Наименование характеристики

Значение

Электрическое питание датчиков осуществляется (номинальное значение) постоянным током напряжением, В

12 или 24 1)

Потребляемый датчиками электрический ток, мА, не более: - TX6363

120

- TX6373

24

- TX6383

100

- TX6386, TX6387

160

Габаритные размеры и масса датчиков

приведены в таблице 6

Средний срок службы, лет

5 2)

Средняя наработка до отказа, ч

24 000

Датчики выполнены во взрывозащищенном исполнении и соответствуют требованиям технического регламента ТС ТР 012/2011, ГОСТ 12.2.007.0-75, ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.11-2014 (IEC 60079-112011), ГОСТ Р МЭК 60079-18-2012, маркировка взрывозащиты 3):

- TX6363

РО Ех ia I Ма X

- TX6373

РО Ех ia I Ма, 0Ех ia ПС T4 Ga X

- TX6383

РО Ех ia I Ма X

- TX6386, TX6387

РО Ех ia I Ма

Степень защиты от проникновения пыли и влаги по

ГОСТ 14254-2015 (корпус датчика / входное отверстие для газа):

- TX6363

IP66 / IP52

- TX6373, TX6383

IP66 / IP54

- TX6386, TX6387

IP65 / IP54

1) Значение номинального напряжения питания (12 В или 24 В) и вид выходного аналогово-

го сигнала (от 4 до 20 мА, от 0,4 до 2 В, от 5 до 15 Гц) указаны на табличке, расположенной с

внутренней стороны крышки датчика.

2) Без учета срока службы первичных измерительных преобразователей (сенсоров).

3) Маркировка взрывозащиты указана согласно сертификату соответствия № ТС RU C-

RU.AT15.B.01281 от 10.09.2018 г., выдан ООО «РПН СФЕРА».

Таблица 6 - Габаритные размеры и масса датчиков

Модель датчика

Габаритные размеры, мм, не более

Масса,         кг,

не более

высота

ширина

глубина

TX6363, TX6373,

TX6383 *

250

110

63

0,45

TX6386 *

189

110

65

TX6387 *

420

200

106

* Без учета размеров и массы выносного датчика.

Таблица 7 - Условия эксплуатации датчиков

Модель датчика

Диапазон      температуры

окружающей среды, ОС

Диапазон относительной влажности при температуре 35ОС, % (без конденсации влаги)

Диапазон    атмо

сферного давления, кПа

TX6363

от -10 до +40

от 0 до 95

от 90 до 110

TX6373

от -10 до +40

TX6383

от -10 до +40

TX6386, TX6387

от -10 до +40

Знак утверждения типа

наносится на табличку под крышкой корпуса датчика методом наклейки и на титульный лист руководства по эксплуатации типографским методом.

Комплектность средства измерений

Таблица 8 - Комплектность датчиков горючих и токсичных газов, кислорода и диоксида углерода ТХ6363, ТХ6373, ТХ6383, ТХ6386, ТХ6387

Наименование

Обозначение

Количество

Примечание

Датчик горючих и токсичных газов, кислорода и диоксида углерода ТХ6363, ТХ6373, ТХ6383, ТХ6386, ТХ6387

TX6363.XX.XX.XXX

или

TX6373.XX.XX.XXX

или

TX6363.84.XX.XX.XXX

или

TX6383.XX.XX.XXX

или

TX6373.84.XX.XX.XXX

или

TX6386.83.XXX

или

TX6386.84.XXX

или

TX6387.XXX 1)1

1 шт.

Исполнение датчика по заказу

Руководство по эксплуатации

TX6363.00.00 РЭ

или

TX6373.00.00 РЭ

или

TX6383.00.00 РЭ

или

TX6386/ТХ6387.00.00 РЭ

1 экз.

Не менее 1 экз. на партию

Комплект принадлежностей

-

1 компл.

1) Цифрами на месте символов XX, XXX в обозначении исполнения датчика закодированы условия применения датчика во взрывоопасных зонах, вид выходного сигнала, определяемый компонент и диапазон измерений.

Сведения о методиках (методах) измерений

приведены в разделах 5 - 8 документов TX6363.00.00 РЭ, TX6373.00.00 РЭ, TX6383.00.00 РЭ и разделах 3 - 6 документа ТХ6386/ТХ6387.00.00 РЭ

Нормативные и технические документы, устанавливающие требования к датчикам горючих и токсичных газов, кислорода и диоксида углерода ТХ6363, ТХ6373, ТХ6383, ТХ6386, ТХ6387

Приказ Федерального агентства по техническому регулированию и метрологии от 31.12.2020 № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

Постановление Правительства РФ от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ТУ-26.51.6-002-13883343-2018 Датчики горючих и токсичных газов, кислорода и диоксида углерода ТХ6363, ТХ6373, ТХ6383, ТХ6386, ТХ6387. Технические условия

Изготовитель

Общество с ограниченной ответственностью «Промышленные технологии»

(ООО «ПРОМТЕХ»)

ИНН 7703425337

Адрес: 121069, г. Москва, Никитская Б. улица, 50А/5, этаж 2, пом. I, комн. 4.

Телефон: (495) 225-48-29, 461-16-01, факс: (495) 465-02-31

Web-сайт: www.promtex.ru

E-mail: info@promtex.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес:190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web сайт: http://www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1267

Лист № 1 Регистрационный № 81155-20 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные платформенные ВЭП «СХТ»

Назначение средства измерений

Весы электронные платформенные ВЭП «СХТ» (далее - весы) предназначены для статических измерений массы различных грузов.

Описание средства измерений

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее-датчик), возникающей под действием силы тяжести объекта измерений, в аналоговый электрический сигнал, пропорциональный его массе. Сигнал поступает в весоизмерительный прибор, где происходит его дальнейшая обработка и индикация результатов измерений.

Конструктивно весы состоят из грузоприемного устройства (ГПУ) и прибора весоизмерительного (индикатор п.Т2.2.2 ГОСТ OIML R 76-1-2011 или терминал п.Т2.2.5 ГОСТ OIML R 76-1-2011).

В конструкции весов используются датчики весоизмерительные тензорезисторные SQC производства фирмы «Ningbo BENUI Electric Co., Ltd», Китай (регистрационный номер в Федеральном информационном фонде 59556-14), или датчики весоизмерительные тензорезисторные BSA, BCM производства фирмы «CAS Corporation», Республика Корея (регистрационный номер в Федеральном информационном фонде 51261-12), или датчики весоизмерительные тензорезисторные C и H модификации Н4 производства фирмы ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково (регистрационный номер в Федеральном информационном фонде 53636-13), или датчики весоизмерительные тензорезисторные модификации Н2 и H11 производства фирмы ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково (регистрационный номер в Федеральном информационном фонде 55200-13), или датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column модификации Н8С, НМ8С производства фирмы "Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)", Китай (регистрационный номер в Федеральном информационном фонде 55371-19), или датчики весоизмерительные тензорезисторные QS, S, LS, D, PST, USB модификации SQB-A, SQBB производства фирмы "Keli Sensing Technology (Ningbo) Co., Ltd.", Китай (регистрационный номер в Федеральном информационном фонде 57673-14).

Для предоставления результатов взвешивания и управления весами применяются индикатор весоизмерительный СКИ-12 производства фирмы ООО «Компания Скейл», г. Москва (регистрационный номер в Федеральном информационном фонде 58661-14), или прибор весоизмерительный CI-200A производства фирмы «CAS Corporation», Республика Корея (регистрационный номер в Федеральном информационном фонде 50968-12), или прибор весоизмерительный WE 2107 производства фирмы "Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.", Китай (регистрационный номер в Федеральном информационном фонде 61808-15), или весовой преобразователь ТВ-003/05Н производства фирмы ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково.

ГПУ устанавливается на датчики весоизмерительные тензометрические от 4-х до 12-ти штук. Для корректной установки на корпусе весов имеется индикатор положения уровня.

Модификации весов отличаются пределами взвешивания, величиной поверочного интервала и габаритными размерами ГПУ. Полный перечень модельного ряда представлен в таблице 5.

Модификации имеют следующее обозначение:

ВЭП «СХТ» -[1]-[2], где

  • [1] - максимальная нагрузка (Max) весов;

  • [2] - шифр исполнения ГПУ (соответствующие данные указаны в таблице 5).

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

  • - устройство первоначальной установки нуля (T.2.7.2.4);

  • - устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);

  • - показывающее устройство с расширением (Т.2.6).

Маркировка весов выполнена в виде таблички, закрепленной на грузоприемном устройстве, на которой нанесены следующие данные:

Буквенно-цифровое обозначение типа весов наносится на маркировочную табличку фотохимическим методом, цифровое обозначение заводского номера весов - ударным способом, что обеспечивает сохранность в процессе эксплуатации и идентификацию весов.

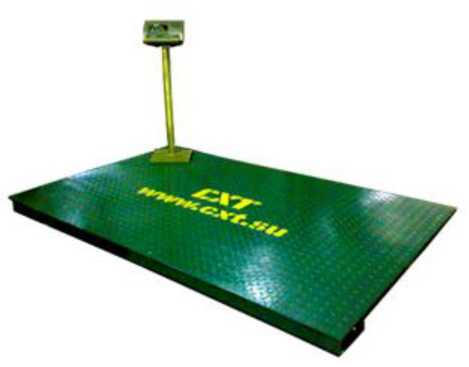

Общий вид весов, весоизмерительных тензорезисторных датчиков, приборов(индикаторов) весоизмерительных, а также мест пломбирования представлены на рисунках 1 - 4.

Приказ Росстандарта №1267 от 26.05.2022, https://oei-analitika.ru
Приказ Росстандарта №1267 от 26.05.2022, https://oei-analitika.ru

(CAS) (Тензо-М)

Приказ Росстандарта №1267 от 26.05.2022, https://oei-analitika.ru

Н4

Приказ Росстандарта №1267 от 26.05.2022, https://oei-analitika.ru

Shear Beam

(Тензо-М)

Приказ Росстандарта №1267 от 26.05.2022, https://oei-analitika.ru

(Н8С, НМ8С)

Bend Beam

(B6E, H6E)

Приказ Росстандарта №1267 от 26.05.2022, https://oei-analitika.ru

BSM SQB-A, SQBB (CAS)

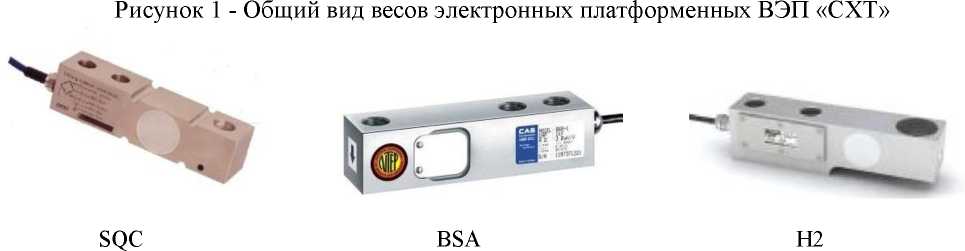

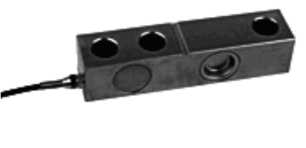

Рисунок 2 - Общий вид весоизмерительных тензорезисторных датчиков

Приказ Росстандарта №1267 от 26.05.2022, https://oei-analitika.ru

СКИ-12 ТВ-003/05Н CI-200A

Приказ Росстандарта №1267 от 26.05.2022, https://oei-analitika.ru

WE 2107

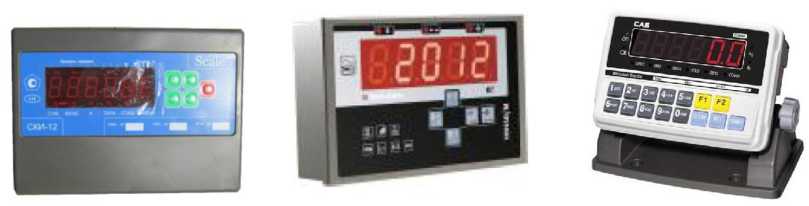

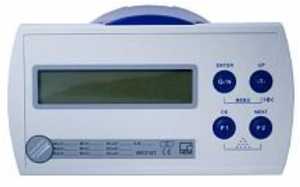

Рисунок 3 - Общий вид приборов(индикаторов) весоизмерительных

Приказ Росстандарта №1267 от 26.05.2022, https://oei-analitika.ru

СКИ-12

Приказ Росстандарта №1267 от 26.05.2022, https://oei-analitika.ru

WE 2107

Приказ Росстандарта №1267 от 26.05.2022, https://oei-analitika.ru

CI-200A

Рисунок 4 - Места пломбировки приборов (индикаторов) весоизмерительных

Программное обеспечение

Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя. Для предотвращения воздействий и защиты законодательно контролируемых параметров служат скрытая кнопка для доступа к меню калибровки и административный пароль. Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

СКИ- 12

WE2107

CAS CI-200A

ТВ

Номер версии (идентификационный номер)

ПО

V-1.XX

P7X

1.20, 1.21, 1.22

С.4.002

Цифровой идентификатор ПО

-

-

-

-

Метрологические и технические характеристики

Класс точности весов средний (III) по ГОСТ OIML R 76-1-2011.

Обозначение модификации весов, максимальная нагрузка (Мах), минимальная нагрузка (Min), поверочный интервал весов (е), действительная цена деления (d) и число поверочных интервалов (n) приведены в таблице 2.

Таблица 2 - Основные метрологические . характеристики

Модификация весов

Мах, кг

Min, кг

е = d, кг

n

1

2

3

4

5

ВЭП «СХТ» 0,3-[2]

300

2

0,1

3000

ВЭП «СХТ» 0,5-[2]

500

4

0,2

2500

ВЭП «СХТ» 0,8-[2]

800

10

0,5

1600

ВЭП «СХТ» 1-[2]

1000

10

0,5

2000

ВЭП «СХТ» 1,5-[2]

1500

10

0,5

3000

ВЭП «СХТ» 2-[2]

2000

20

1,0

2000

ВЭП «СХТ» 2,5-[2]

2500

20

1,0

2500

ВЭП «СХТ» 3 -[2]

3000

20

1,0

3000

ВЭП «СХТ» 4-[2]

4000

40

2,0

2000

ВЭП «СХТ» 5-[2]

5000

40

2,0

2500

ВЭП «СХТ» 10-[2]

10000

100

5,0

2000

ВЭП «СХТ» 15-[2]

15000

100

5,0

3000

ВЭП «СХТ» 20-[2]

20000

200

10,0

2000

ВЭП «СХТ» 25-[2]

25000

200

10,0

2500

ВЭП «СХТ» 30-[2]

30000

200

10,0

3000

ВЭП «СХТ» 40-[2]

40000

400

20,0

2000

Таблица 3 - Метрологические характеристики

Характеристика

Значение

Пределы допускаемой погрешности весов при первичной поверке (в эксплуатации) в единицах цены поверочного деления (е):

от Min до 500е включ.

±0,5 e (1,0 e)

св. 500е до 2000е включ.

±1,0 e (2,0 e)

св. 2000е до Max включ.

±1,5 e (3,0 e)

Пределы допускаемой погрешности устройства установки на нуль, в единицах цены поверочного деления (е)

±0,25е

Реагирование, в единицах поверочного интервала весов (е)

1,4 е

Невозврат к нулю, в единицах поверочного интервала весов (е)

±0,5е

Таблица 4 - Технические характеристики

Характеристика

Значение

Особые границы рабочих температур (Tmin, Tmax), °С для ГПУ весов с датчиками:

- SQC; CAS (BSA, BCM); Тензо-М (Н4), (Н2); Bend Beam (B6E, H6E)

от -10 до +40

- Single Shear Beam (Н8С, НМ8С)

от -30 до +40

- SQB-A, SQBB

от -40 до +50

Диапазон рабочих температур для приборов весоизмерительных, °С

от -10 до +40

Параметры электропитания весов:

- напряжение питания, В

от 187 до 242

- частота питающей сети, Г ц

от 49 до 51

Потребляемая мощность, В^А, не более

15

Вероятность безотказной работы за 1000 часов, %

0,98

Средний срок службы, лет, не менее

10

Обозначения весов, количество платформ грузоприемного устройства (ГПУ) (N), количество тензорезисторных датчиков (количество датчиков), размеры грузоприемных платформ (ГП), масса каждой платформы ГПУ указаны в таблице 5.

Таблица 5 - Технические характеристики

Обозначение весов

Кол-во

датчиков

Количество платформ ГПУ, (N)

Габаритные размеры весов, не более, длина, ширина, высота, мм

Масса весов, кг не более

1

2

3

4

5

ВЭП «СХТ» 0,3-[2]

4-6

1-2

8000, 4000, 500

1900

ВЭП «СХТ» 0,5-[2]

4-6

1-2

8000, 4000, 500

1900

ВЭП «СХТ» 0,8-[2]

4-8

1-2

8000, 4000, 500

1900

ВЭП «СХТ» 1-[2]

4-8

1-2

8000, 4000, 500

1900

ВЭП «СХТ» 1,5-[2]

4-8

1-2

8000, 4000, 500

1900

ВЭП «СХТ» 2-[2]

4-8

1-2

8000, 4000, 500

1900

ВЭП «СХТ» 2,5-[2]

4-8

1-2

8000, 4000, 500

1900

ВЭП «СХТ» 3-[2]

4-8

1-2

8000, 4000, 500

1900

ВЭП «СХТ» 4-[2]

4-8

1-2

8000, 4000, 500

2760

ВЭП «СХТ» 5-[2]

4-12

1-4

12000, 4000, 500

5040

ВЭП «СХТ» 10-[2]

4-12

1-4

12000, 4000, 500

5100

ВЭП «СХТ» 15-[2]

4-12

1-4

12000, 4000, 500

5520

ВЭП «СХТ» 20-[2]

4-12

1-4

12000, 4000, 500

6850

ВЭП «СХТ» 25-[2]

4-12

1-4

12000, 4000, 500

6850

ВЭП «СХТ» 30-[2]

4-12

1-4

12000, 4000, 500

6850

ВЭП «СХТ» 40-[2]

4-12

1-4

12000, 4000, 500

6850

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на боковой стенке грузоприемного устройства фотохимическим методом и на титульный лист «Паспорта (руководства по эксплуатации)» методом типографской печати.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Весы электронные платформенные ВЭП «СХТ»

-

1 шт

Паспорт (Руководство по эксплуатации)

-

1 шт

Руководство пользователя прибора весоизмерительного

-

1 шт

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» Паспорта (руководства по эксплуатации).

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта № 2818 от 29.12.2018 г. «Об утверждении Государственной поверочной схемы для средств измерения массы»

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

ТУ 28.29.31-002-35999537-2019 «Весы электронные платформенные ВЭП «СХТ». Технические условия. Изменение 1».

Изготовитель

Общество с ограниченной ответственностью «Торгово-производственная компания «СХТ» (ООО «ТПК СХТ»)

Адрес: 346310, Ростовская область, г. Зверево, ул. Крупской, д.126Я, офис 1.

ИНН: 6146003714

Телефон: (8636)236879

E-mail: info@sxt.su

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовской области» (ФБУ «Ростовский ЦСМ»)

Адрес: 344000, Ростовская область, г. Ростов-на-Дону, пр. Соколова, 58/173

Телефон: (863)290-44-88, факс: (863)291-08-02

E-mail: info@rostcsm.ru

Аттестат аккредитации ФБУ «Ростовский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30042-13 от 16.12.2014

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1267

Лист № 1 Регистрационный № 63147-16 Всего листов 15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 330 кВ «Восточная»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 330 кВ «Восточная» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК) АИИС КУЭ ЕНЭС, включающий центры сбора и обработки данных (ЦСОД) Исполнительного аппарата (ИА) и Магистральных электрических сетей (МЭС), устройство синхронизации системного времени (УССВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по проводным линиям связи (интерфейс RS-485).

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. В состав ИВК входит УССВ ИВК, принимающий сигналы спутниковых навигационных систем ГЛОНАСС/GPS. УССВ ИВК обеспечивает автоматическую непрерывную синхронизацию часов сервера сбора ИВК с национальной шкалой координированного времени UTC (SU).

Сервер сбора обеспечивает автоматическую коррекцию часов УСПД. Коррекция часов УСПД проводится при расхождении часов УСПД и часов сервера сбора более чем на 1 с, с интервалом проверки текущего времени не более 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

СОЕВ обеспечивает синхронизацию времени компонентов АИИС КУЭ от источника точного времени, регистрацию даты, времени событий с привязкой к ним данных измерений количества электрической энергии с точностью ±5 с.

Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Средству измерений присвоен заводской номер 1594. Заводской номер указывается в паспорте-формуляре АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

СПО АИИС КУЭ ЕНЭС (Метроскоп)

Номер версии (идентификационный номер) ПО

не ниже 1.0.0.4

Цифровой идентификатор ПО

26B5C91CC43C05945AF7A39C9EBFD218

Другие идентификационные данные (если имеются)

DataServer.exe, DataServer_USPD.exe

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Состав измерительных каналов АИИС КУЭ

№ ИК

Наименование ИК

Состав измерительных каналов АИИС КУЭ

Трансформатор тока

Трансформатор напряжения

Счетчик электрической энергии

УСПД

УССВ ИВК

1

2

3

4

5

6

1

ПС 330 кВ Восточная, ОРУ 110 кВ, 3 с,

ВЛ 110 кВ Восточная-Янино (Янинская-6)

СА 123 кл.т. 0,5S

Ктт = 1000/1 рег. № 23747-02

UTD 123

кл.т. 0,2

Ктн = (110000/V3)/(100/V3) рег. № 62103-15

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

RTU-325H рег. № 46626-10

СТВ-01 рег. № 49933-12

2

ПС 330 кВ Восточная, ОРУ 110 кВ, 3 с,

ВЛ 110 кВ Восточная-Новоржевская II цепь (Северная-2)

СА 123 кл.т. 0,5S

Ктт = 1000/1 рег. № 23747-02

UTD 123

кл.т. 0,2 Ктн = (110000/^3)/(100/^3) рег. № 62103-15

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

3

ПС 330 кВ Восточная, ОРУ 110 кВ, 1 с,

ВЛ 110 кВ Восточная-Новоржевская I Цепь (Северная-1)

СА 123 кл.т. 0,5S

Ктт = 1000/1 рег. № 23747-02

UTD 123

кл.т. 0,2

Ктн = (110000/^3)/(100/^3) рег. № 62103-15

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

4

ПС 330 кВ Восточная, ОРУ 110 кВ, 3 с, КВЛ 110 кВ Восточная-

Магнитогорская-

новая (Янинская-1+К-137)

СА 123 кл.т. 0,5S

Ктт = 1000/1 рег. № 23747-02

UTD 123

кл.т. 0,2 Ктн = (110000/V3)/(100/V3) рег. № 62103-15

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

5

ПС 330 кВ Восточная, ОРУ 110 кВ, 1 с,

ВЛ 110 кВ Восточная-Охтинская I цепь (Янинская-2)

СА 123 кл.т. 0,5S

Ктт = 1000/1 рег. № 23747-02

UTD 123

кл.т. 0,2

Ктн = (110000/V3)/(100/V3) рег. № 62103-15

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

6

ПС 330 кВ Восточная, ОРУ 110 кВ, 1 с, КВЛ 110 кВ Восточная-Колонтай (Оккервильская-1)

СА 123 кл.т. 0,5S

Ктт = 1000/1 рег. № 23747-02

UTD 123

кл.т. 0,2 Ктн = (110000/V3)/(100/V3) рег. № 62103-15

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

1

2

3

4

5

6

7

ПС 330 кВ Восточная, ОРУ 110 кВ, 3 с, ВЛ 110 кВ Октябрьская-Восточная с отпайками (Янинская-4)

СА 123 кл.т. 0,5S Ктт = 1000/1 рег. № 23747-02

UTD 123

кл.т. 0,2

Ктн = (110000/V3)/(100/V3) рег. № 62103-15

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

RTU-325H рег. № 46626-10

СТВ-01 рег. № 49933-12

8

ПС 330 кВ Восточная, ОРУ 110 кВ, 2 с,

ВЛ 110 кВ Восточная-Восточная-коммунальная с отпайкой на ПС СВС Кудрово (Кудровская-1)

СА 123 кл.т. 0,5S Ктт = 1000/1 рег. № 23747-02

UTD 123 кл.т. 0,2

Ктн = (110000/^3)/(100/^3) рег. № 62103-15

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

9

ПС 330 кВ Восточная, ОРУ 110 кВ, 4 с,

ВЛ 110 кВ Восточная-СВС Кудрово (Кудровская-2)

СА 123 кл.т. 0,5S Ктт = 1000/1 рег. № 23747-02

UTD 123 кл.т. 0,2

Ктн = (110000/^3)/(100/^3) рег. № 62103-15

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

10

ПС 330 кВ Восточная, ОРУ 110 кВ, 2 c,

ВЛ 110 кВ Восточная -Охтинская II цепь (Янинская-7)

СА 123 кл.т. 0,5S Ктт = 1000/1 рег. № 23747-02

UTD 123

кл.т. 0,2

Ктн = (110000/V3)/(100/V3) рег. № 62103-15

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

11

ПС 330 кВ Восточная, ОРУ 110 кВ, 4 с,

ВЛ 110 кВ Восточная -Охтинская III цепь (Янинская-8)

СА 123 кл.т. 0,5S Ктт = 1000/1 рег. № 23747-02

UTD 123

кл.т. 0,2 Ктн = (110000/V3)/(100/V3) рег. № 62103-15

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

12

ПС 330 кВ Восточная, ОРУ 110 кВ, 2 с, КВЛ 110 кВ Восточная-Кудрово (Янинская-5+К-156)

СА 123 кл.т. 0,5S Ктт = 1000/1 рег. № 23747-02

UTD 123

кл.т. 0,2 Ктн = (110000/V3)/(100/V3) рег. № 62103-15

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

13

ПС 330 кВ Восточная, ОРУ 110 кВ, 2 с,

ВЛ 110 кВ Восточная-ПП Правобережный с отпайкой на ПС Правобережная (Янинская-9)

СА 123 кл.т. 0,5S Ктт = 1000/1 рег. № 23747-02

UTD 123

кл.т. 0,2 Ктн = (110000/V3)/(100/V3) рег. № 62103-15

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

14

ПС 330 кВ Восточная, ОРУ 110 кВ, 2 с, ВЛ 110 кВ Октябрьская-

Восточная с отпайкой на ПС Правобережная (Янинская-10)

СА 123 кл.т. 0,5S Ктт = 1000/1 рег. № 23747-02

UTD 123

кл.т. 0,2 Ктн = (110000/V3)/(100/V3) рег. № 62103-15

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

1

2

3

4

5

6

15

ПС 330 кВ Восточная,

КРУН 35 кВ, 1 с,

ВЛ 35кВ Восточная -Красная звезда I цепь (Заневская-3)

GI-36

кл.т. 0,5 Ктт = 600/5 рег. № 28402-09

TJP 7.1

кл.т. 0,5 Ктн = (35000/^3)/(100/^3) рег. № 25432-03

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

RTU-325H рег. № 46626-10

СТВ-01 рег. № 49933-12

16

ПС 330 кВ Восточная, КРУН 35 кВ, 1 с,

ВЛ 35кВ Восточная -СВС 35 кВ I цепь (Заневская-1)

GI-36

кл.т. 0,5 Ктт = 600/5 рег. № 28402-09

TJP 7.1

кл.т. 0,5 Ктн = (35000/^3)/(100/^3) рег. № 25432-03

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

17

ПС 330 кВ Восточная, КРУН 35 кВ, 2 с,

ВЛ 35кВ Восточная -Красная звезда II цепь (Заневская-4)

GI-36

кл.т. 0,5 Ктт = 600/5 рег. № 28402-09

TJP 7.1

кл.т. 0,5 Ктн = (35000/^3)/(100/^3) рег. № 25432-03

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

18

ПС 330 кВ Восточная, КРУН 35 кВ, 2 с,

ВЛ 35 кВ Восточная -СВС 35 кВ II цепь (Заневская-2)

GI-36

кл.т. 0,5 Ктт = 600/5 рег. № 28402-09

TJP 7.1

кл.т. 0,5 Ктн = (35000/^3)/(100/^3) рег. № 25432-03

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

19

ПС 330 кВ Восточная, ЗРУ 6 кВ, 1 с, ячейка № 111, КЛ 6 кВ ф. 09

TPU4

кл.т. 0,5S Ктт = 600/5 рег. № 17085-98

TJP 4

кл.т. 0,5 Ктн = (6000/^3)/(100/^3) рег. № 45423-10

Альфа А1800 кл.т. 0,5S/1,0 рег. № 31857-06

20

ПС 330 кВ Восточная,

ЗРУ 6 кВ, 1 с, ячейка № 110, КЛ 6 кВ ф. 11/111

TPU4

кл.т. 0,5S Ктт = 600/5 рег. № 17085-98

TJP 4

кл.т. 0,5 Ктн = (6000/^3)/(100/^3) рег. № 45423-10

Альфа А1800 кл.т. 0,5S/1,0 рег. № 31857-06

21

ПС 330 кВ Восточная, ЗРУ 6 кВ, 1 с, ячейка № 108, КЛ 6 кВ ф. 07

TPU4

кл.т. 0,5S Ктт = 600/5 рег. № 17085-98

TJP 4

кл.т. 0,5 Ктн = (6000/V3)/(100/V3) рег. № 45423-10

Альфа А1800 кл.т. 0,5S/1,0 рег. № 31857-06

22

ПС 330 кВ Восточная, ЗРУ 6 кВ, 1 с, ячейка № 107, КЛ 6 кВ ф. 05

TPU4

кл.т. 0,5S Ктт = 600/5 рег. № 17085-98

TJP 4

кл.т. 0,5 Ктн = (6000/V3)/(100/V3) рег. № 45423-10

Альфа А1800 кл.т. 0,5S/1,0 рег. № 31857-06

23

ПС 330 кВ Восточная, ЗРУ 6 кВ, 1 с, ячейка № 106, КЛ 6 кВ ф. 03

TPU4

кл.т. 0,5S Ктт = 600/5 рег. № 17085-98

TJP 4

кл.т. 0,5 Ктн = (6000/V3)/(100/V3) рег. № 45423-10

Альфа А1800 кл.т. 0,5S/1,0 рег. № 31857-06

1

2

3

4

5

6

24

ПС 330 кВ Восточная, ЗРУ 6 кВ, 2 с, ячейка № 205, КЛ 6 кВ ф. 02

TPU4

кл.т. 0,5S

Ктт = 600/5 рег. № 17085-98

TJP 4

кл.т. 0,5 Ктн = (6000/^3)/(100/^3) рег. № 17083-08

Альфа А1800 кл.т. 0,5S/1,0 рег. № 31857-06

RTU-325H рег. № 46626-10

СТВ-01 рег. № 49933-12

25

ПС 330 кВ Восточная,

ЗРУ 6 кВ, 2 с, ячейка № 206, КЛ 6 кВ ф. 04/104

TPU4

кл.т. 0,5S

Ктт = 600/5 рег. № 17085-98

TJP 4

кл.т. 0,5 Ктн = (6000/^3)/(100/^3) рег. № 17083-08

Альфа А1800 кл.т. 0,5S/1,0 рег. № 31857-06

26

ПС 330 кВ Восточная, ЗРУ 6 кВ, 2 с, ячейка № 207, КЛ 6 кВ ф. 01

TPU4

кл.т. 0,5S

Ктт = 600/5 рег. № 17085-98

TJP 4

кл.т. 0,5 Ктн = (6000/^3)/(100/^3) рег. № 17083-08

Альфа А1800 кл.т. 0,5S/1,0 рег. № 31857-06

27

ПС 330 кВ Восточная, ЗРУ 6 кВ, 2 с, ячейка № 208, КЛ 6 кВ ф. 08

TPU4

кл.т. 0,5S

Ктт = 600/5 рег. № 17085-98

TJP 4

кл.т. 0,5 Ктн = (6000/^3)/(100/^3) рег. № 17083-08

Альфа А1800 кл.т. 0,5S/1,0 рег. № 31857-06

28

ПС 330 кВ Восточная, ЗРУ 10 кВ, 1 с, ячейка № 106, КЛ 10 кВ ф.4

TPU4

кл.т. 0,5S

Ктт = 600/5 рег. № 17085-98

TJP 4

кл.т. 0,5 Ктн = (10000/V3)/(100/V3) рег. № 45423-10

Альфа А1800 кл.т. 0,5S/1,0 рег. № 31857-06

29

ПС 330 кВ Восточная, ОРУ 330 кВ, ВЛ 330 кВ Северо-Западная ТЭЦ - Восточная (Л-417)

СА 362 кл.т. 0,2S Ктт = 2000/1 рег. № 23747-02

DFK 362

кл.т. 0,2 Ктн = (330000/V3)/(100/V3) рег. № 62102-15

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

30

ПС 330 кВ Восточная,

ОРУ 330 кВ, ВЛ 330 кВ Восточная -

Октябрьская II цепь (Л-420)

СА 362 кл.т. 0,2S Ктт = 2000/1 рег. № 23747-02

DFK 362

кл.т. 0,2 Ктн = (330000/V3)/(100/V3) рег. № 62102-15

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

31

ПС 330 кВ Восточная,

ОРУ 330 кВ, ВЛ 330 кВ Восточная -Октябрьская I цепь (Л-419)

СА 362 кл.т. 0,2S Ктт = 2000/1 рег. № 23747-02

DFK 362

кл.т. 0,2 Ктн = (330000/V3)/(100/V3) рег. № 62102-15

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

32

ПС 330 кВ Восточная, ОРУ 330 кВ, ВЛ 330 кВ Ленинградская АЭС-Восточная (Л-383)

СА 362 кл.т. 0,2S Ктт = 2000/1 рег. № 23747-02

DFK 362

кл.т. 0,2 Ктн = (330000/V3)/(100/V3) рег. № 62102-15

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

1

2

3

4

5

6

33

ПС 330 кВ Восточная,

ОРУ 330 кВ, КВЛ 330 кВ Киришская ГРЭС-

Восточная I цепь (Л-380)

СА 362 кл.т. 0,2S Ктт = 2000/1 рег. № 23747-02

DFK 362

кл.т. 0,2 Ктн = (330000/^3)/(100/^3) рег. № 62102-15

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

RTU-325H рег. № 46626-10

СТВ-01 рег. №

49933-12

34

ПС 330 кВ Восточная, ОРУ 330 кВ, ВЛ 330 кВ Киришская ГРЭС -Восточная II цепь (Л-382)

СА 362 кл.т. 0,2S Ктт = 2000/1 рег. № 23747-02

DFK 362

кл.т. 0,2 Ктн = (330000/^3)/(100/^3) рег. № 62102-15

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

35

ПС 330 кВ Восточная, ОРУ 220 кВ, ВЛ 220 кВ Восточная - Ручьи

I цепь

ТФНД-220 IV кл.т. 0,5 Ктт = 1000/1 рег. № 78233-20

НАМИ-220 УХЛ1

кл.т. 0,5 Ктн = (220000/^3)/(100/^3) рег. № 78153-20

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-20

36

ПС 330 кВ Восточная, ОРУ 220 кВ, ВЛ 220 кВ Восточная - Ручьи

II цепь

ТФНД-220 IV кл.т. 0,5 Ктт = 1000/1 рег. № 78233-20 ТФНД 220 кл.т. 0,5 Ктт = 1000/1 рег. № 78230-20

НАМИ-220 УХЛ1

кл.т. 0,5 Ктн = (220000/^3)/(100/^3) рег. № 78153-20

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-20

37

ПС 330 кВ Восточная,

ОРУ 110 кВ, ВЛ 110 кВ Резерв1

СА 123 кл.т. 0,2S Ктт = 1000/1 рег. № 23747-02

UTD 123

кл.т. 0,2

Ктн = (110000/V3)/(100/V3) рег. № 62103-15

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

38

ПС 330 кВ Восточная,

ОРУ 110 кВ, ВЛ 110 кВ Резерв2

СА 123 кл.т. 0,2S Ктт = 1000/1 рег. № 23747-02

UTD 123

кл.т. 0,2 Ктн = (110000/^3)/(100/^3) рег. № 62103-15

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

39

ПС 330 кВ Восточная,

ОРУ 110 кВ, ВЛ 110 кВ Резерв3

СА 123 кл.т. 0,2S Ктт = 1000/1 рег. № 23747-02

UTD 123

кл.т. 0,2 Ктн = (110000/V3)/(100/V3) рег. № 62103-15

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

40

ПС 330 кВ Восточная,

ОРУ 110 кВ, ВЛ 110 кВ Резерв4

СА 123 кл.т. 0,2S Ктт = 1000/1 рег. № 23747-02

UTD 123

кл.т. 0,2 Ктн = (110000/V3)/(100/V3) рег. № 62103-15

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

41

ПС 330 кВ Восточная,

ОРУ 110 кВ, КВЛ 110 кВ Восточная -Слобода II цепь

СА 123 кл.т. 0,2S Ктт = 1000/1 рег. № 23747-02

UTD 123

кл.т. 0,2 Ктн = (110000/V3)/(100/V3) рег. № 62103-15

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-06

1

2

3

4

5

6

42

ПС 330 кВ Восточная,

ОРУ 110 кВ, КВЛ 110 кВ Восточная -Слобода I цепь

СА 123 кл.т. 0,2S Ктт = 1000/1 рег. № 23747-02

UTD 123

кл.т. 0,2 Ктн = (iioooo/V3)/(ioo/V3) рег. № 62Ю3-15

Альфа Ai8oo кл.т. o,2S/o,5 рег. № 3i857-o6

RTU-325H рег. № 46626-Ю

СТВ-oi рег. № 49933-i2

43

ПС 330 кВ Восточная, ЗРУ 6 кВ, 2 С 6 кВ, яч. 209, ф.209

TPU4

кл.т. 0,5S

Ктт = 600/5 рег. № 17085-98

TJP 4

кл.т. o,5 Ктн = (6ooo/V3)/(ioo/V3) рег. № 17o83-o8

Альфа Ai8oo кл.т. o,5S/i,o рег. № 3i857-o6

44

ПС 330 кВ Восточная, ЗРУ 6 кВ, 2 С 6 кВ, яч. 211

TPU4

кл.т. 0,5S

Ктт = 600/5 рег. № 17085-98

TJP 4

кл.т. o,5 Ктн = (6ooo/V3)/(ioo/V3) рег. № 17o83-o8

Альфа Ai8oo кл.т. o,5S/i,o рег. № 3i857-o6

45

ПС 330 кВ Восточная, ЗРУ 6 кВ, 2 С 6 кВ, яч. 212

TPU4

кл.т. 0,5S

Ктт = 600/5 рег. № 17085-98

TJP 4

кл.т. o,5 Ктн = (6ooo/V3)/(ioo/V3) рег. № 17o83-o8

Альфа Ai8oo кл.т. o,5S/i,o рег. № 3i857-o6

46

ПС 330 кВ Восточная, ЗРУ 6 кВ, 1 С 6 кВ, яч. 112

TPU4

кл.т. 0,5S

Ктт = 600/5 рег. № 17085-98

TJP 4

кл.т. o,5 Ктн = (6ooo/V3)/(ioo/V3) рег. № 45423-1 o

Альфа A1800 кл.т. o,5S/i,o рег. № 3i857-o6

47

ПС 330 кВ Восточная,

ЗРУ 10 кВ, 1 с 10, яч. № 107, КЛ 10 кВ ф.107

ТОЛ-НТЗ-10

кл.т. 0,5S

Ктт = 200/5 рег. № 69606-17

TJP 4

кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 45423-Ю

Альфа A1800 кл.т. o,5S/i,o рег. № 3i857-ii

48

ПС 330 кВ Восточная,

ЗРУ 10 кВ, 2 с 10, яч. № 207, КЛ 10 кВ ф.207

ТОЛ-НТЗ-10

кл.т. 0,5S

Ктт = 200/5 рег. № 69606-17

TJP 4

кл.т. o,5 Ктн = (ioooo/V3)/(ioo/V3) рег. № 45423-Ю

Альфа A1800 кл.т. o,5S/i,o рег. № 3i857-ii

49

ПС 330 кВ Восточная, КЛ 0,4 кВ ОАО "Мегафон"

-

-

Альфа A1800 кл.т. o,5S/i,o рег. № 3i857-2o

50

ПС 330 кВ Восточная, ОРУ-220 кВ,

ВЛ 220 кВ Восточная-Восток I цепь

TG 245N

кл.т. 0,2S Ктн = 1000/1 рег. № 75894-19

HAM^22o УХЛ1

кл.т. o,5

Ктн = (22oooo/^3)/(ioo/^3) рег. № 78i53-2o

Альфа A1800 кл.т. o,2S/o,5 рег. № 3i857-2o

1

2

3

4

5

6

51

ПС 330 кВ Восточная, ОРУ-220 кВ,

ВЛ 220 кВ Восточная-Восток II цепь

TG 245N

кл.т. 0,2S Ктн = 1000/1 рег. № 75894-19

НАМИ-220 УХЛ1 кл.т. 0,5 Ктн = (220000/^3)/(100/^3) рег. № 78153-20

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-20

RTU-325H рег. № 46626-10

СТВ-01 рег. № 49933-12

Примечания

  • 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

  • 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95

51(2)%,

55 %,

520 %,

5100 %,

I1(2)% < I изм< I 5 %

I5 %<I изм<1 20 %

I20 %<1изм<1100%

I100 %<1изм<1120%

1

2

3

4

5

6

1 - 14 (Счетчик 0,2S; ТТ 0,5S; ТН 0,2)

1,0

1,7

0,9

0,7

0,7

0,8

2,5

1,5

1,0

1,0

0,5

4,7

2,8

1,9

1,9

15 - 18 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)

1,0

-

1,8

1,1

0,9

0,8

-

2,8

1,6

1,2

0,5

-

5,4

2,9

2,2

19 - 28, 43 - 46 (Счетчик 0,5S;

ТТ 0,5S; ТН 0,5)

1,0

2,1

1,2

1,0

1,0

0,8

2,7

1,7

1,3

1,3

0,5

4,9

3,1

2,3

2,3

29 - 34, 37 - 42 (Счетчик 0,2S;

ТТ 0,2S; ТН 0,2)

1,0

1,0

0,6

0,5

0,5

0,8

1,1

0,8

0,6

0,6

0,5

1,8

1,3

0,9

0,9

35, 36 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)

1,0

-

1,8

1,1

0,9

0,8

-

2,8

1,6

1,2

0,5

-

5,4

2,9

2,2

1

2

3

4

5

6

47, 48 (Счетчик 0,5S; ТТ 0,5S; ТН 0,5)

1,0

2,1

1,2

1,0

1,0

0,8

2,7

1,7

1,3

1,3

0,5

4,9

3,1

2,3

2,3

49

(Счетчик 0,5S)

1,0

-

0,6

0,6

0,6

0,8

-

0,8

0,6

0,6

0,5

-

1,1

0,7

0,7

50, 51 (Счетчик 0,5S; ТТ 0,2S; ТН 0,5)

1,0

1,5

0,9

0,9

0,9

0,8

1,7

1,2

1,0

1,0

0,5

2,3

1,9

1,5

1,5

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95

52%,

55 %,

520 %,

5100 %,

I2% < I изм< I 5 %

I5 %<I изм<1 20 %

I20 %<1изм<1100%

I100 %<1изм<1120%

1 - 14 (Счетчик 0,5;

ТТ 0,5S; ТН 0,2)

0,8

4,0

2,3

1,6

1,6

0,5

2,4

1,5

1,0

1,0

15 - 18 (Счетчик 0,5; ТТ 0,5; ТН 0,5)

0,8

-

4,4

2,4

1,8

0,5

-

2,6

1,5

1,2

19 - 28, 43 - 46 (Счетчик 1,0;

ТТ 0,5S; ТН 0,5)

0,8

4,9

2,9

2,1

2,1

0,5

3,2

2,1

1,6

1,5

29 - 34, 37 - 42 (Счетчик 0,5;

ТТ 0,2S; ТН 0,2)

0,8

2,1

1,3

0,9

0,9

0,5

1,5

1,0

0,7

0,7

35, 36 (Счетчик 0,5; ТТ 0,5; ТН 0,5)

0,8

-

4,4

2,4

1,9

0,5

-

2,5

1,5

1,2

47, 48 (Счетчик 1,0; ТТ 0,5S; ТН 0,5)

0,8

4,1

2,8

2,1

2,1

0,5

2,7

1,9

1,5

1,5

49

(Счетчик 1,0)

0,8

-

1,5

1,1

1,1

0,5

-

1,2

1,1

1,1

50, 51 (Счетчик 1,0; ТТ 0,2S; ТН 0,5)

0,8

2,4

2,0

1,6

1,6

0,5

2,0

1,5

1,3

1,3

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95

31(2)%,

§5 %,

§20 %,

§100 %,

I1(2)% < I изм< I 5 %

I5 %<I изм< 20 %

I20 '’/оСизм^Ш0

I100 %<Iизм<I120%

1

2

3

4

5

6

1 - 14 (Счетчик 0,2S; ТТ 0,5S; ТН 0,2)

1,0

1,8

1,1

0,9

0,9

0,8

2,5

1,6

1,2

1,2

0,5

4,7

2,8

2,0

2,0

15 - 18 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)

1,0

-

1,9

1,2

1,0

0,8

-

2,9

1,7

1,4

0,5

-

5,5

3,0

2,3

19 - 28, 43 - 46 (Счетчик 0,5S;

ТТ 0,5S; ТН 0,5)

1,0

2,4

1,7

1,6

1,6

0,8

3,0

2,1

1,8

1,8

0,5

5,1

3,4

2,6

2,6

29 - 34, 37 - 42 (Счетчик 0,2S;

ТТ 0,2S; ТН 0,2)

1,0

1,2

0,8

0,7

0,7

0,8

1,3

1,0

0,9

0,9

0,5

1,9

1,4

1,1

1,1

35, 36 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)

1,0

-

1,9

1,2

1,0

0,8

-

2,9

1,7

1,4

0,5

-

5,5

3,0

2,3

47, 48 (Счетчик 0,5S; ТТ 0,5S; ТН 0,5)

1,0

2,4

1,7

1,6

1,6

0,8

3,0

2,1

1,8

1,8

0,5

5,1

3,4

2,6

2,6

49

(Счетчик 0,5S)

1,0

-

1,3

1,3

1,3

0,8

-

1,5

1,4

1,4

0,5

-

1,7

1,5

1,5

50, 51 (Счетчик 0,5S; ТТ 0,2S; ТН 0,5)

1,0

1,9

1,5

1,5

1,5

0,8

2,1

1,7

1,6

1,6

0,5

2,7

2,3

2,0

2,0

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95

32%,

§5 %,

§20 %,

§100 %,

I2% < I изм< I 5 %

I5 %<I изм< 20 %

I20 %<IиЗM<I100%

I100 %<Iизм<I120%

1 - 14 (Счетчик 0,5;

ТТ 0,5S; ТН 0,2)

0,8

4,4

2,6

1,8

1,7

0,5

2,8

1,7

1,2

1,2

1

2

3

4

5

6

15 - 18 (Счетчик 0,5; ТТ 0,5; ТН 0,5)

0,8

-

4,5

2,5

1,9

0,5

-

2,7

1,6

1,4

19 - 28, 43 - 46 (Счетчик 1,0;

ТТ 0,5S; ТН 0,5)

0,8

6,1

3,7

2,6

2,5

0,5

4,4

2,8

2,1

2,0

29 - 34, 37 - 42 (Счетчик 0,5;

ТТ 0,2S; ТН 0,2)

0,8

2,8

1,7

1,2

1,1

0,5

2,1

1,4

1,0

1,0

35, 36 (Счетчик 0,5; ТТ 0,5; ТН 0,5)

0,8

-

4,6

2,8

2,3

0,5

-

2,8

1,9

1,7

47, 48 (Счетчик 1,0; ТТ 0,5S; ТН 0,5)

0,8

5,1

4,1

3,7

3,7

0,5

4,0

3,5

3,3

3,3

49

(Счетчик 1,0)

0,8

-

3,4

3,2

3,2

0,5

-

3,2

3,2

3,2

50, 51 (Счетчик 1,0; ТТ 0,2S; ТН 0,5)

0,8

3,9

3,6

3,4

3,4

0,5

3,6

3,3

3,2

3,2

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов

АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±А), с

Пр имечания

  • 1 Границы интервала допускаемой относительной погрешности 51(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 51(2)%р и 52%q для cos9<1,0 нормируются от I2%.

  • 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Нормальные условия:

параметры сети:

- напряжение, % от ином

от 99 до 101

- ток, % от 1ном

от 1(5) до 120

- коэффициент мощности

0,87

- частота, Гц

от 49,85 до 50,15

температура окружающей среды, °C:

- для счетчиков активной энергии

ГОСТ 31819.22-2012, ГОСТ Р 52323-2005

от +21 до +25

- для счетчиков реактивной энергии

ГОСТ 31819.23-2012, ГОСТ Р 52425-2005

от +21 до +25

ГОСТ 26035-83

от +18 до +22

1

2

Рабочие условия: параметры сети:

- напряжение, % от U^

от 90 до 110

- ток, % от Ьом

от 1(5) до 120

- коэффициент мощности, не менее

0,5

- частота, Гц

от 49,6 до 50,4

диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН

от -45 до +40

- для счетчиков

от +10 до +30

- для УСПД

от +10 до +30

- для сервера, УССВ

от +18 до +24

Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Альфа А1800:

- средняя наработка до отказа, ч, не менее

120000

- среднее время восстановления работоспособности, ч

72

УСПД RTU-325H:

- средняя наработка до отказа, ч, не менее

100000

Комплекс измерительно-вычислительный СТВ-01: - средняя наработка на отказ, ч, не менее

10000

Глубина хранения информации счетчики электроэнергии:

- тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее

45

УСПД:

- суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее

45

при отключенном питании, лет, не менее

3

ИВК:

- результаты измерений, состояние объектов и средств измерений, лет, не менее

3,5

Надежность системных решений:

  • - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

  • - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

  • - в журналах событий счетчиков и УСПД фиксируются факты:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекция шкалы времени.

Защищенность применяемых компонентов:

  • - наличие механической защиты от несанкционированного доступа и пломбирование:

  • - счетчиков электроэнергии;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - УСПД.

  • - наличие защиты на программном уровне:

  • - пароль на счетчиках электроэнергии;

  • - пароль на УСПД;

  • - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

  • - счетчиках электроэнергии (функция автоматизирована);

  • - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

СА 123

60 шт.

Трансформатор тока

GI-36

12 шт.

Трансформатор тока

TPU4

42 шт.

Трансформатор тока

СА 362

18 шт.

Трансформатор тока

ТФНД-220 IV

4 шт.

Трансформатор тока

ТФНД 220

2 шт.

Трансформатор тока

ТОЛ-НТЗ-10

6 шт.

Трансформатор тока

TG 245N

6 шт.

Трансформатор напряжения

UTD 123

12 шт.

Трансформатор напряжения

TJP 7.1

6 шт.

Трансформатор напряжения

TJP 4

12 шт.

Трансформатор напряжения

DFK 362

18 шт.

Трансформатор напряжения

НАМИ-220 УХЛ1

6 шт.

Счетчик электрической энергии многофункциональный

Альфа А1800

51 шт.

Устройство сбора и передачи данных

RTU-325H

1 шт.

Комплекс измерительно-вычислительный

СТВ-01

1 шт.

Паспорт-формуляр

АУВП.411711.ФСК.017.04.ПС-ФО

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 330 кВ «Восточная», аттестованном ООО «ЭнерТест», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311723.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 330 кВ «Восточная»

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»)

ИНН 4716016979

Адрес: 117630, г. Москва, ул. Академика Челомея, 5А

Телефон: +7 (495) 710-93-33

Факс: +7 (495) 710-96-55

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1267

Лист № 1 Регистрационный № 75094-19 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Княжево

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Княжево (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК) АИИС КУЭ ЕНЭС, включающий центры сбора и обработки данных (ЦСОД) Исполнительного аппарата (ИА) и Магистральных электрических сетей (МЭС), устройство синхронизации системного времени (УССВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по проводным линиям связи (интерфейс RS-485).

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. В состав ИВК входит УССВ ИВК, принимающий сигналы спутниковых навигационных систем ГЛОНАСС/GPS. УССВ ИВК обеспечивает автоматическую непрерывную синхронизацию часов сервера сбора ИВК с национальной шкалой координированного времени UTC (SU).

Сервер сбора обеспечивает автоматическую коррекцию часов УСПД. Коррекция часов УСПД проводится при расхождении часов УСПД и часов сервера сбора более чем на 1 с, с интервалом проверки текущего времени не более 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

СОЕВ обеспечивает синхронизацию времени компонентов АИИС КУЭ от источника точного времени, регистрацию даты, времени событий с привязкой к ним данных измерений количества электрической энергии с точностью ±5 с.

Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Средству измерений присвоен заводской номер 052. Заводской номер указывается в паспорте-формуляре АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

СПО АИИС КУЭ ЕНЭС (Метроскоп)

Номер версии (идентификационный номер) ПО

не ниже 1.0.0.4

Цифровой идентификатор ПО

26B5C91CC43C05945AF7A39C9EBFD218

Другие идентификационные данные (если имеются)

DataServer.exe, DataServer_USPD.exe

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Состав измерительных каналов АИИС КУЭ

ИК

Наименование ИК

Состав измерительных каналов АИИС КУЭ

Трансформатор тока

Трансформатор напряжения

Счетчик электрической энергии

УСПД

УССВ ИВК

1

ВЛ 220 кВ Тюменская ТЭЦ-2 - Княжево

ТФЗМ

кл.т. 0,5 Ктт = 600/5 рег. № 83058-21

НКФ-220-58 У1

кл.т. 0,5 Ктн = (220000/^3)/(100/^3) рег. № 77922-20

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11

ЭКОМ-3000 рег. № 17049-14

СТВ-01 рег. № 49933-12

2

ОВ-220 кВ

ТФЗМ

кл.т. 0,5 Ктт = 600/5 рег. № 83058-21

1ТН-220:

НКФ-220-58 У1

кл.т. 0,5 Ктн = (220000/^3)/(100/^3) рег. № 77922-20 2ТН-220:

НКФ-220-58 У1

кл.т. 0,5 Ктн = (220000/^3)/(100/^3) рег. № 77922-20

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11

3

ВЛ 220 кВ Княжево-Ожогино

ТФЗМ

кл.т. 0,5 Ктт = 600/5 рег. № 83058-21

НКФ-220-58 У1

кл.т. 0,5 Ктн = (220000/V3)/(100/V3) рег. № 77922-20

Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11

Примечания

  • 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

  • 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95

§5 %,

§20 %,

§100 %,

I5 %<I изм<1 20 %

I20

I100 %<Iизм<I120%

1 - 3 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)

1,0

1,8

1,1

0,9

0,8

2,8

1,6

1,2

0,5

5,4

2,9

2,2

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95

§5 %,

§20 %,

§100 %,

I5 %<I изм< 20 %

I20 %<IиЗM<I100%

I100 %<Iизм<I120%

1 - 3 (Счетчик 0,5; ТТ 0,5; ТН 0,5)

0,8

4,4

2,4

1,9

0,5

2,5

1,5

1,2

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95

§5 %,

§20 %,

§100 %,

I5 %<I изм< 20 %

I20 %<IиЗM<I100%

I100 %<Iизм<I120%

1 - 3 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)

1,0

1,9

1,2

1,0

0,8

2,9

1,7

1,4

0,5

5,5

3,0

2,3

Номер ИК

cosф

Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95

§5 %,

§20 %,

§100 %,

I5 %<I изм< 20 %

I20 %<IиЗM<I100%

I100 %<Iизм<I120%

1 - 3 (Счетчик 0,5; ТТ 0,5; ТН 0,5)

0,8

4,6

2,8

2,3

0,5

2,8

1,9

1,7

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов

АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±А), с

Пр имечания

  • 1 Границы интервала допускаемой относительной погрешности §1(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности §i(2)%p и 52%q для cos9<1,0 нормируются от I2%.

  • 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Нормальные условия: параметры сети:

- напряжение, % от Ином

от 99 до 101

- ток, % от 1ном

от 5 до 120

- коэффициент мощности

0,87

- частота, Гц

от 49,85 до 50,15

температура окружающей среды, °C:

- для счетчиков электроэнергии

от +21 до +25

Рабочие условия: параметры сети:

- напряжение, % от Ином

от 90 до 110

- ток, % от 1ном

от 5 до 120

- коэффициент мощности, не менее

0,5

- частота, Гц

от 49,6 до 50,4

диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН

от -45 до +40

- для счетчиков

от +10 до +30

- для УСПД

от +10 до +30

- для сервера, УССВ

от +18 до +24

Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Альфа А1800:

- средняя наработка до отказа, ч, не менее

120000

- среднее время восстановления работоспособности, ч

72

УСПД ЭКОМ-3000:

- средняя наработка на отказ, ч, не менее

75000

комплекс измерительно-вычислительный СТВ-01: - средняя наработка на отказ, ч, не менее

10000

Глубина хранения информации счетчики электроэнергии:

- тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее

45

УСПД:

- суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее

45

при отключенном питании, лет, не менее

3

ИВК:

- результаты измерений, состояние объектов и средств измерений, лет, не менее

3,5

Надежность системных решений:

  • - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

  • - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

  • - в журналах событий счетчиков и УСПД фиксируются факты:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекция шкалы времени.

Защищенность применяемых компонентов:

  • - наличие механической защиты от несанкционированного доступа и пломбирование:

  • - счетчиков электроэнергии;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - УСПД.

  • - наличие защиты на программном уровне:

  • - пароль на счетчиках электроэнергии;

  • - пароль на УСПД;

  • - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

  • - счетчиках электроэнергии (функция автоматизирована);

  • - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТФЗМ

9 шт.

Трансформатор напряжения

НКФ-220-58 У1

6 шт.

Счетчик электрической энергии многофункциональный

Альфа А1800

3 шт.

Устройство сбора и передачи данных

ЭКОМ-3000

1 шт.

Комплекс измерительно-вычислительный

СТВ-01

1 шт.

Паспорт-формуляр

АУВП.411711.ФСК.012.052.ПС-ФО

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Княжево», аттестованном ООО «ЭнерТест», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311723.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Княжево

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Общество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)

ИНН 7733157421

Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17, стр. 5, этаж 3

Телефон: +7 (495) 620-08-38

Факс: +7 (495) 620-08-48

Web-сайт: www.ackye.ru

E-mail: eaudit@ackye.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
