ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы крановые электронные ВК

Весы крановые электронные ВК (далее - весы), предназначены для статического взвешивания грузов, транспортируемых на однорогом крановом крюке подъёмных устройств.

Принцип действия весов основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал с датчика поступает в преобразователь, где сигнал преобразуется в цифровой код и значение массы груза индицируется на цифровом табло. На передней панели преобразователя размещена функциональная клавиатура, цифровой индикатор, антенна радиомодуля, кнопка доступа к сохранению законодательно контролируемых параметров (юстировочным данным), защищенная пломбировочной чашкой. Информация о массе взвешиваемого груза по радиоканалу может быть передана на внешние устройства.

Конструктивно весы представляют собой грузоприемное устройство, состоящее из элементов верхнего и нижнего подвесов и весоизмерительного тензорезисторного датчика (далее - датчика). Внутри несущего корпуса, находятся весоизмерительный преобразователь (далее - преобразователь) и источник питания постоянного тока (аккумуляторная батарея).

Верхний элемент подвеса выполнен в виде 'Q-образной скобы или траверсной точки с О-образным кольцом. Нижний элемент подвеса имеет осевую конструкцию, на которую может быть установлен крюк или траверсную точку с крюком.

Управление весами осуществляется с клавиатуры преобразователя или пульта дистанционного управления (ПДУ) клавишами выполнения сервисных функций.

Внешний вид весов показан на рисунке 1.

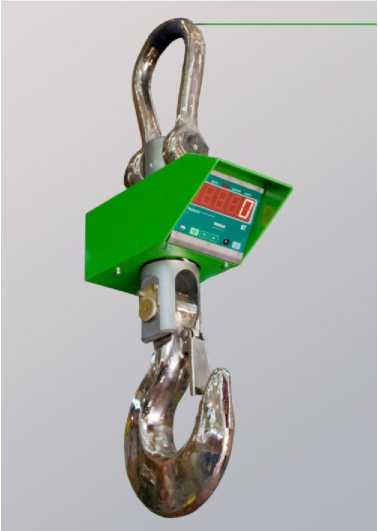

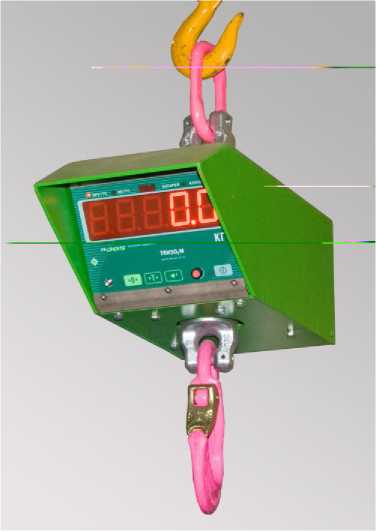

Рисунок 1 - Внешний вид весов ВК-20Д (слева) и ВК-2Д (справа)

Весы выполняют следующие сервисные функции:

- полуавтоматическая установка нуля;

- сигнализация о превышении нагрузки Мах+9е;

- компенсация и выборка массы тары.

Весы выпускаются в различных модификациях, отличающихся между метрологическими характеристиками, конструктивными особенностями и имеющих обозначение ВК-(Н)Д(М)-Х, где:

Н - максимальная нагрузка (1, 2, 5, 10, 20 и 50 т);

М - наличие теплоотражающего экрана и повышенная теплоизоляция корпуса весов;

Х - исполнение (постоянная или переменная действительная цена деления)

Программное обеспечение (далее - ПО) весов реализовано аппаратно и встроено в корпус весов, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств со встроенным ПО. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Для предотвращения воздействий и защиты законодательно контролируемых параметров используется кнопка внутри корпуса преобразователя, доступ к которой пломбируется. Место нанесения поверочного клейма указано на рисунке 2.

Дополнительно вход в подпрограмму юстировки законодательно контролируемых параметров защищен электронным клеймом - случайно генерируемым числом, которое автоматически обновляется после каждого сохранения измененных законодательно контролируемых параметров. Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Идентификационные данные программного обеспечения приведены в таблице Таблица 1

Примечания:

* Номер версии (идентификационный номер) ПО не ниже указанного.

** Конструкция весов не предусматривает вычисление цифрового идентификатора ПО, и оно не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий». Влияние ПО нв метрологические характеритсики учтено при нормировании метрологических характеристик.

Место нанесения поверочного клейма указано на рисунке 2.

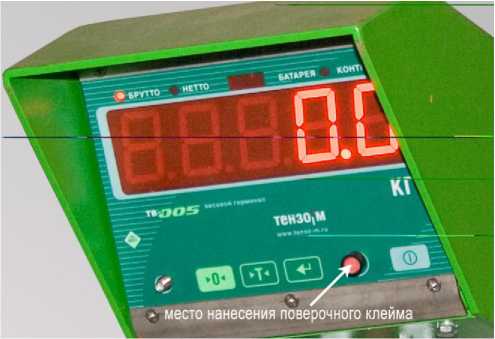

Рисунок 2 - Место нанесения поверочного клейма

Класс точности весов по ГОСТ OIML R 76-1-2011......................................................... средний (III)

Минимальные (Min) и максимальные (Max) нагрузки, действительные цены делений (d) и поверочные интервалы (е), пределы допускаемой абсолютной погрешности (mpe) при первичной поверке в зависимости от интервалов взвешивания приведены в таблице 2.

Таблица 2

Продолжение Таблицы 2

Примечания.

• 1. *** Пределы допускаемой абсолютной погрешности при периодической поверке соответствуют удвоенным значениям.

• 2. Погрешность определения массы нетто при вводе значения массы тары с клавиатуры весов не нормируется и зависит от погрешностей определения массы тары и массы брутто.

• 3. Диапазон установки нуля при использовании грузозахватного приспособления соответствует диапазону компенсации массы тары.

• 4. Предел допускаемой погрешности определения массы нетто в режиме выборки массы тары соответствует пределам допускаемой погрешности определения массы брутто.

Таблица 3 - Основные технические характеристики

наносится типографским способом на титульный лист руководства по эксплуатации, паспорта и термосублимационным способом на маркировочную табличку, расположенную в аккумуляторном отсеке весов.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется в соответствии с документом 041-11 МП с изменением № 1 «ГСИ. Весы крановые электронные ВК. Методика поверки», утвержденным ФГУП «ВНИИМС» 23.11.2020 г.

Основные средства поверки: гири 4-го разряда в соответствии с Государственной поверочной схемой для средств измерения массы, утвержденной Приказом Росстандарта от 29 декабря 2018 года № 2818 или силовоспроизводящая гидравлическая машина 1-го разряда в соответствии с Государственной поверочной схемой для средств измерения силы, утвержденной Приказом Росстандарта от 22 октября 2019 года № 2498.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации весов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на весы.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

• 1 ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»/

• 2 Приказ Росстандарта от 29 декабря 2018 года № 2818 «Об утверждении государственной поверочной схемы для средств измерения массы».

• 3 ТУ 4274-041-18217119-2003 «Весы крановые электронные ВК. Технические условия».

Акционерное общество «Весоизмерительная компания «Тензо-М» (АО «ВИК «Тензо-М») ИНН 5027048351

Адрес: Россия, 140050, Московская область, г.о. Люберцы, д.п. Красково, ул. Вокзальная, 38 Тел/факс +7 (495) 745-3030

Адрес в Интернет: www.tenso-m.ru

Адрес электронной почты: tenso@tenso-m.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Тел./факс: (495) 437-55-77/ 437-56-66.

Адрес в Интернет: www.vniims.ru

Адрес электронной почты: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
