МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

23 января 2020 г.                                             _№   73

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 71613 «Вычислители расхода газа enCore FC1»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «ЭЛЬСТЕР Газэлектроника» от 01 октября 2019 № 939, приказываю:

• 1. Установить методику поверки по документу ЛГТИ.407229.300 МП «ГСИ. Вычислители расхода газа enCore FC1. Методика поверки» с изменением №1, утвержденному ФБУ «ЦСМ Татарстан» 20 сентября 2019 г., и распространить действие документа на вычислители расхода газа enCore FC1, находящиеся в эксплуатации.

• 2.  Переоформить свидетельство об утверждении типа № 71613 «Вычислители расхода газа enCore FC1», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 72826-18, в связи с внесением изменений в методику поверки.

• 3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(----------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00Е1036Е1B07E0FB80EA118900BCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06,11.2019 до 06.11.2020

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Вычислители расхода газа enCore FC1 (далее - вычислители) предназначены для измерений и преобразований входных аналоговых сигналов постоянного тока, сопротивления, импульсных и цифровых сигналов от расходомеров, счетчиков газа объемных и других измерительных преобразователей в значения измеряемых параметров, а также приведения объема газа к стандартным условиям по ГОСТ 2939-63.

Принцип действия вычислителей основан на измерении сигналов, поступающих от измерительных преобразователей давления, температуры, расхода, объема и др., дальнейшем преобразовании сигналов в значения измеряемых параметров и вычислении по соответствующему алгоритму объемного расхода и объема газа (одновременно до 7 линий), приведенных к стандартным условиям, теплоты сгорания и физических параметров природного газа.

Вычислители состоят из следующих основных частей:

• - корпуса каркасного типа, закрытого перфорированными стальными листами;

• - платы сенсорного дисплея с кнопками управления;

• - платы центрального процессора и питания CPU3;

• - плат ввода/вывода, осуществляющих сбор информации по аналоговым, импульсным, дискретным и цифровым каналам, генерирование выходных аналоговых и дискретных сигналов.

Вычислители имеют модульную конструкцию и могут включать следующие платы ввода/вывода в зависимости от комплектации:

• - ExMFE5 - плата входов с видом взрывозащиты «искробезопасная электрическая цепь «i» по ГОСТ 31610.11-2014 (IEC 60079-11:2011);

• - MFE7 - плата входов;

• - MSER4 - плата цифровых интерфейсов;

• - ESER4 - плата цифровых интерфейсов;

• - MFA8 - плата выходов.

На лицевой стороне корпуса вычислителей расположены цветной сенсорный дисплей и кнопки управления, которые обеспечивают возможность просмотра конфигурационных параметров и локального управления, светодиоды состояния и USB-порт. На задней стороне расположены разъемы для подключения входных/выходных сигналов и интерфейсов связи с внешними устройствами.

Вычислители выпускаются в двух исполнениях, которые отличаются максимальным количеством плат ввода/вывода. Исполнение 1 предназначено для использования до 4 плат ввода/вывода, исполнение 2 для использования до 7 плат ввода/вывода.

Вычислители обеспечивают выполнение следующих функций:

• - измерение и преобразование аналоговых сигналов (сигналы силы постоянного тока от 0/4 до 20 мА, сигналы термометров сопротивления типа Pt 100 по

ГОСТ 6651-2009), импульсных, а также дискретных и цифровых сигналов от преобразователей давления, температуры, плотности, влажности, расходомеров (в том числе ультразвуковых) и счетчиков газа, хроматографов и других первичных преобразователей;

по ГОСТ 2939-63 (природного и других неагрессивных, сухих газов, в том числе аргон, азот, воздух), с использованием рассчитанного или подстановочного коэффициента сжимаемости;

• - вычисление физических свойств природного газа в соответствии с ГОСТ 30319.22015, ГОСТ 30319.3-2015, AGA8-92DC, NX19 мод., ГОСТ 31369-2008 (ИСО 6976);

• - хранение архивов измеренных и расчетных параметров, ведение журналов событий и нештатных ситуаций;

• - сигнализация при отказе измерительных преобразователей, при выходе измеряемых параметров за установленные пределы и в случае сбоев в работе вычислителя;

• - печать данных на подключенный принтер;

  многоканальное

• - управление запорной и регулирующей арматурой, многоканальное

ПИД-регулирование и реализация алгоритмов управления;

• - передача информации в системы более высокого уровня;

• - защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.

Общий вид средства измерений представлен на Рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначения места нанесения

знака поверки представлены на Рисунке 2. Пломбировку калибровочного замка осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы. Пломбировку корпуса осуществляют с помощью защитной наклейки изготовителя.

Исполнение 2

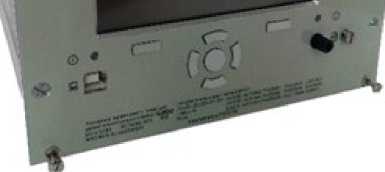

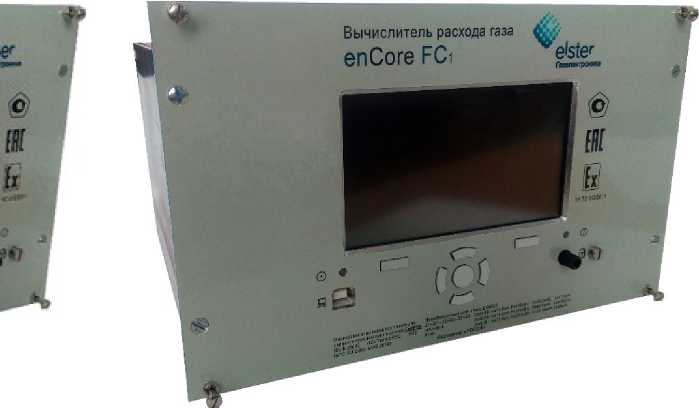

Рисунок 1 - Общий вид вычислителей

Исполнение 2

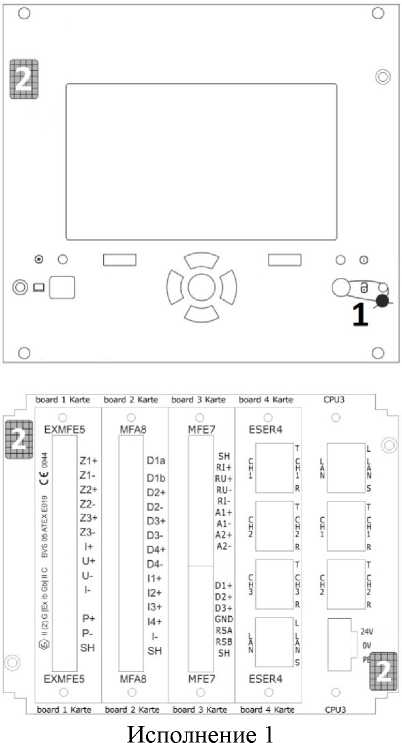

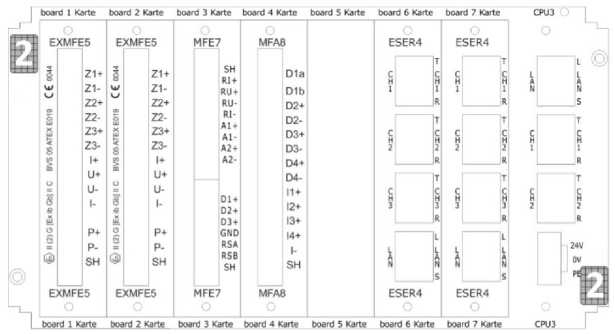

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначения мест нанесения знака поверки (1) и пломб изготовителя (2)

Вычислители имеют встроенное программное обеспечение (далее - ПО), которое обеспечивает выполнение функций. ПО вычислителей включает блоки Basic System (Базовая система), Gas Quality (Качество Газа), Flow Conversion (Преобразование Q), а также иные блоки в зависимости от комплектации и настройки.

Защита ПО вычислителей от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, введением паролей и разграничением прав доступа, ведением архива изменений, а также путем механического пломбирования калибровочного замка и корпуса.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные метрологически значимых блоков ПО вычислителей приведены в таблицах 1, 2.

Таблица 1 - Идентификационные данные ПО вычислителей

Таблица 2 - Идентификационные данные ПО вычислителей

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Таблица 5 - Основные технические характеристики плат ExMFE5, MFE7

Таблица 6 - Основные технические характеристики плат ESER4, MSER4

Таблица 7 - Основные технические характеристики платы MFA8

наносится на лицевую панель вычислителя методом печати или гравировки.

Комплектность средства измерений

Таблица 8 - Комплектность средства измерений

осуществляется по документу ЛГТИ.407229.300 МП «ГСИ. Вычислители расхода газа епСоге FC1. Методика поверки (с изменением №1)», утвержденному ФБУ «ЦСМ Татарстан» 20 сентября 2019 г.

Основные средства поверки:

• - эталон 2-го разряда по ГОСТ 8.022-91 в диапазоне силы электрического постоянного тока от 0 до 25 мА;

• - рабочий эталон единицы сопротивления 3-го разряда в соответствии с приказом Росстандарта от 15.02.2016 №146, класс точности 0,02/240’⁶, в диапазоне значений, соответствующих диапазону измерений поверяемого средства измерений;

• - рабочий эталон единицы частоты по ГОСТ Р 8.129-2013 в диапазоне от 0,0028 Гц до 50 кГц;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в соответствии со схемой, приведенной на Рисунке 2, а также в паспорте и (или) свидетельстве о поверке.

приведены в руководстве по эксплуатации.

ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода

ГОСТ 30319.3-2015 Газ природный. Методы расчёта физических свойств. Вычисление физических свойств на основе данных о компонентном составе

ГОСТ 31610.11-2014 (IEC 60079-11:2011) Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты “искробезопасная электрическая цепь “i”

Приказ Росстандарта от 15.02.2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 30 А

ГОСТ Р 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования

ЛГТИ.407229.300 ТУ. Вычислители расхода газа епСоге FC1. Технические условия

Общество с ограниченной ответственностью «ЭЛЬСТЕР Газэлектроника»,

(ООО «ЭЛЬСТЕР Газэлектроника»)

ИНН 5243013811

Адрес: 607224, г. Арзамас, Нижегородская обл., ул. 50 лет ВЛКСМ, д.8а

Телефон: (83147) 7-98-00, 7-98-14 Факс: (83147) 7-22-41

Web-сайт: http://www.gaselectro.ru

E-mail: info.ege@elster.com

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 24

Телефон (факс): (843) 291-08-33

Web-сайт: http://test.tatarstan.ru/

E-mail: isp13@tatcsm.ru

Аттестат аккредитации ФБУ «ЦСМ Татарстан» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310659 от 13.05.2015 г.
