ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « (^7 »               2025 г. № _6П)

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

Счетчики воды турбинные универсальные

71840-18

МИ 1592-2015

РТ-МП-1413-

449-2024

17.03.

2025

2025

Регистрационный № 71840-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики воды турбинные универсальные Экомера-Ф (далее - счетчики) предназначены для измерений объема воды.

счетного механизма и индикаторного устройства. Вода подается во входной патрубок проточной части счетчика через сетчатый фильтр, поступает на турбину и выходит через выходной патрубок. Редуктор счетного механизма преобразует обороты турбины в значение на индикаторном устройстве, выраженное в единицах измерения объема. Количество оборотов турбины пропорционально количеству протекающей воды.

Вращение турбины передается к ведомой части магнитной муфты, установленной в счетном механизме. Магнитная муфта защищена от воздействия внешнего магнитного поля антимагнитным экраном.

Счетчики, предназначенные для измерений объема воды с температурой в диапазоне от плюс 5 °С до плюс 90 °С, имеют корпус красного цвета; счетчики, предназначенные для измерений объема воды с температурой в диапазоне от плюс 5 °С до плюс 50 °С, имеют корпус синего цвета.

Счетчики могут быть сухоходными или мокроходными. Мокроходные счетчики могут устанавливаться во влажных и временно затапливаемых помещениях, кессонах, сухих и смотровых колодцах, часть счетного механизма находится в глицерине. Счетчики отличаются диаметром условного прохода и типом присоединения (фланцевое или резьбовое).

Счетчики могут дополнительно комплектоваться датчиком (магнитоуправляемый герметизированный контакт-геркон) для дистанционной передачи низкочастотных импульсов с ценой импульса от 1 до 1000 м³/имп. Передаточный коэффициент может иметь одно из следующих значений: 0,01; 0,1; 1; 10 и 100 м³/имп. При оснащении счетчика импульсными датчиками в обозначении счетчика появляется буква «И».

Счетчики соответствуют метрологическим классам А, В или С по ГОСТ Р 50193.1-92. Счетчики соответствуют климатическому исполнению УХЛ 3 по ГОСТ 15150-69. Счетчики выпускаются под торговой маркой «ЭКОМЕРА».

Структура условного обозначения счетчиков:

Таблица 1 - Структура условного обозначения счетчиков

Знак поверки в виде оттиска поверительного клейма наносится на одну пломбу, установленную на корпус и крышку индикаторного устройства.

Пломбирование предусмотрено производителем, пломба устанавливается на прижимной винт корпуса и крышку индикаторного устройства.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр или арабских цифр и букв латинского алфавита, наносится методом флексографии или лазерной гравировки на индикаторное устройство, защитный пластиковый кожух, прижимное металлическое кольцо, либо металлическую пластину на фланце счетчика.

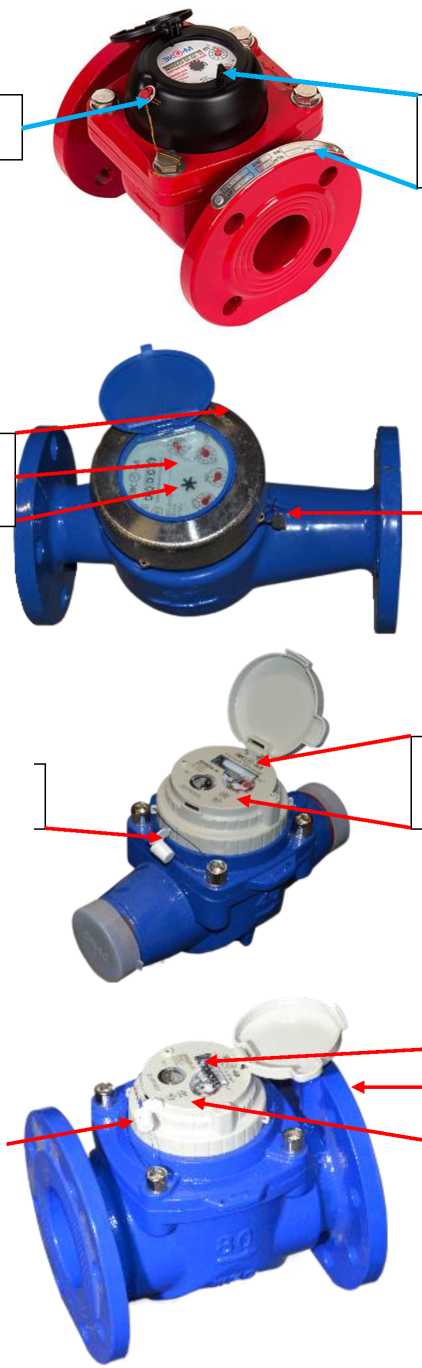

Общий вид средства измерений с указанием мест нанесения заводского номера, знака поверки и знака утверждения типа представлены на рисунке 1.

Места нанесения знака утверждения типа и заводского номера

Место нанесения знака поверки

Место нанесения знака поверки

Места нанесения знака утверждения типа и заводского номера

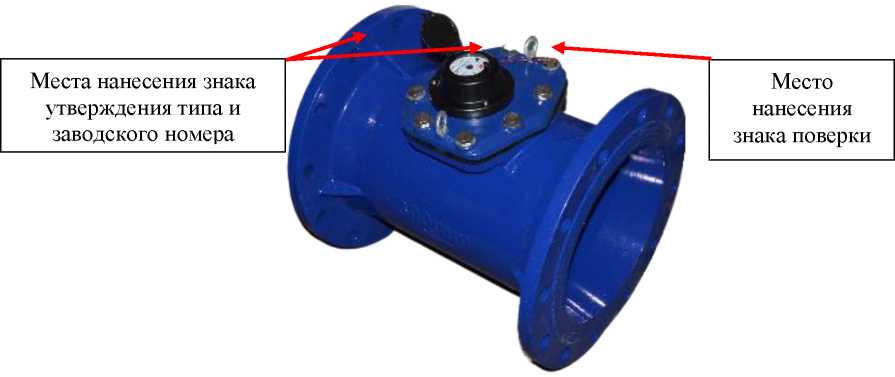

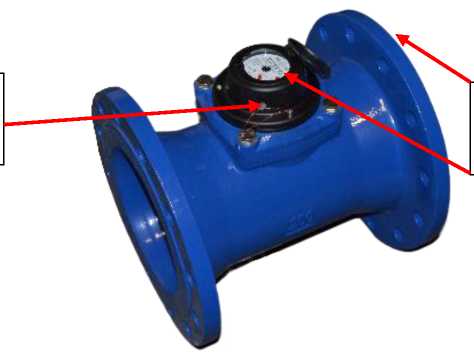

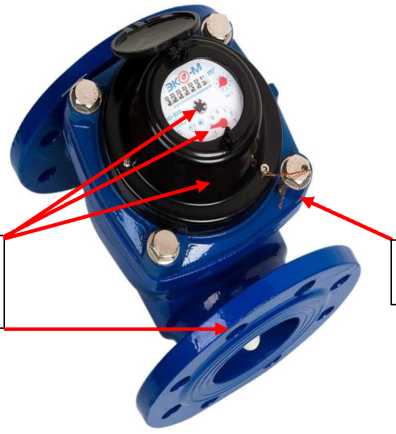

Рисунок 1 - Общий вид средства измерений с

указанием мест нанесения заводского номера, знака поверки и знака утверждения типа

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

наносится на титульный лист паспорта типографским способом, а также на лицевую панель счетчика методом флексографии, либо на металлическую пластину на фланце счетчика методом лазерной гравировки.

Таблица 5 - Комплектность

Сведения о методиках (методах) измерений приведены в п. 4 «Устройство и принцип работы» паспорта.

Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости (часть 1)

ГОСТ Р 50193.3-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Методы и средства испытаний»

ТУ 4213-003-42847680-2017 «Счетчики воды турбинные универсальные Экомера-Ф. Технические условия»

Общество с ограниченной ответственностью «Сантехническая Компания «ЭКОМЕРА» (ООО «СК «ЭКОМЕРА»)

ИНН 7724311892

Адрес: 121471, г. Москва, ул. Рябиновая, д. 55, стр. 3 Телефон: 8(495)66-96-726

E-mail: D.stepanov@ekomera.ru

Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»

(ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: (343) 350-26-18

Факс: (343) 350-20-39

Е-mail: uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.

В части вносимых изменений

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639

Регистрационный № 95038-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные MMC-200 Ex (далее - преобразователи) предназначены для преобразований входных аналоговых сигналов силы и напряжения постоянного тока, электрического сопротивления постоянному току (в том числе сигналов от термопар и термопреобразователей сопротивления (далее - ТС)), в унифицированные сигналы силы постоянного тока для обеспечения искробезопасности в электрических цепях устройств, находящихся во взрывоопасной зоне.

Принцип действия преобразователей основан на преобразовании входного сигнала от первичных датчиков в унифицированный выходной сигнал постоянного тока.

Конструктивно преобразователи выполнены в виде печатной платы, размещенной в пластиковом корпусе, состоящем из двух частей, и предназначены для установки на монтажный рельс шириной 35 миллиметров. Для облегчения монтажа и замены преобразователей применены съемные в искробезопасном исполнении.

Преобразователи выпускаются

MMC-221 Ex, MMC-222 Ex, MMC-231

MMC-251 Ex, MMC-252 Ex, отличающихся типом входных сигналов, количеством каналов и направлением передачи сигналов.

Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.

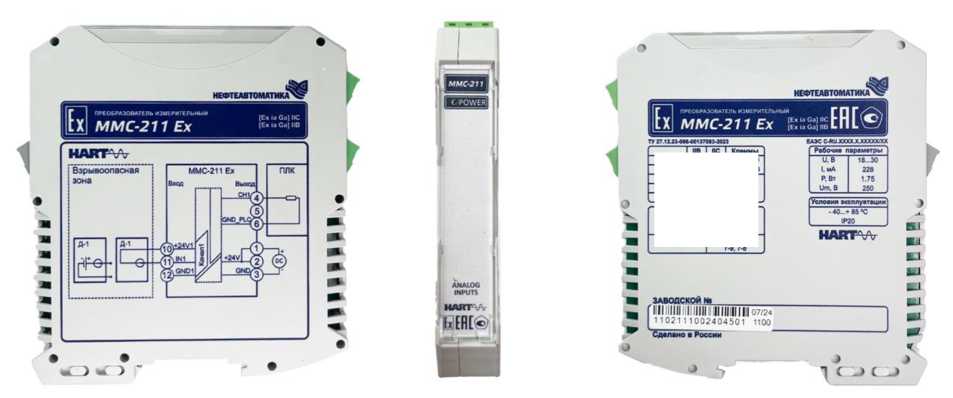

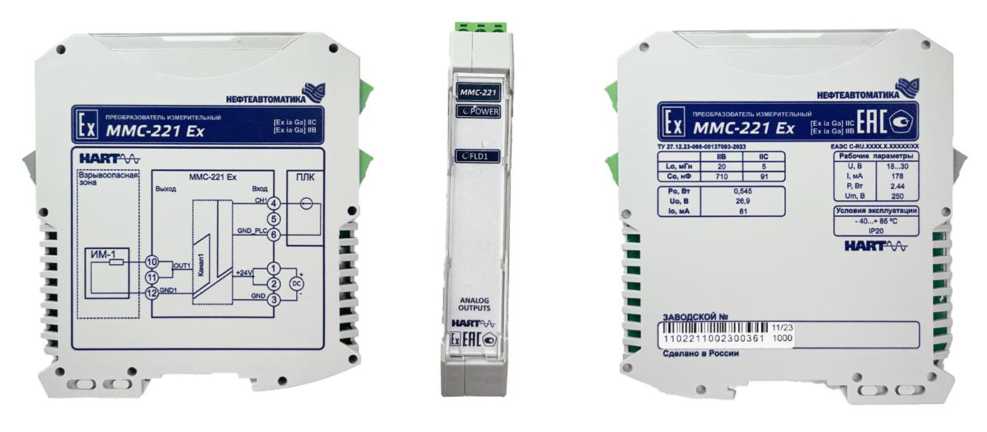

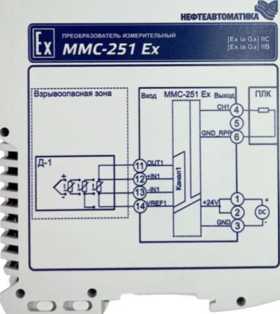

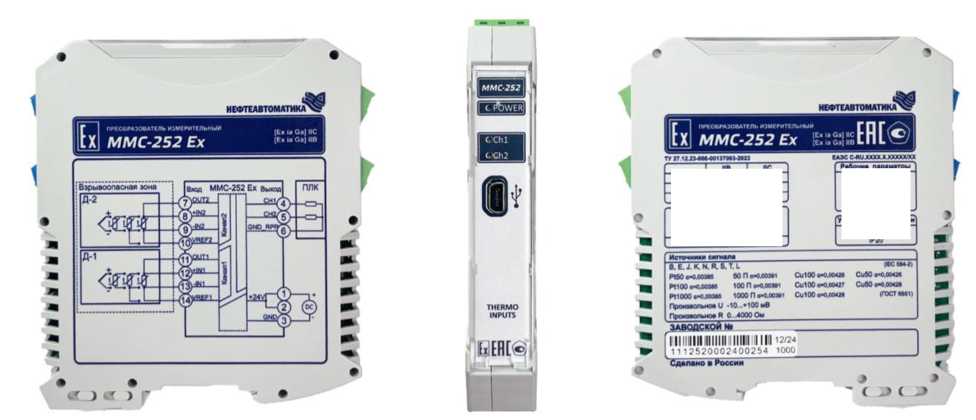

Общий вид преобразователей с указанием места нанесения заводского номера и места нанесения знака утверждения типа представлен на рисунках 1-11. Количество индикаторов, толщина преобразователей и нумерация клемм на торцевой панели может отличаться от представленных на рисунках. Способ ограничения доступа к местам настройки (регулировки) - на место соединения частей корпуса наносится заводская наклейка. Нанесение знака поверки на преобразователи не предусмотрено.

Рисунок 1

Рисунок 2

Рисунок 3

Рисунок 4

Рисунок 5 - Общий вид исполнения ММС-231 Ex

Рисунок 6

- Общий вид исполнения ММС-232 Ex

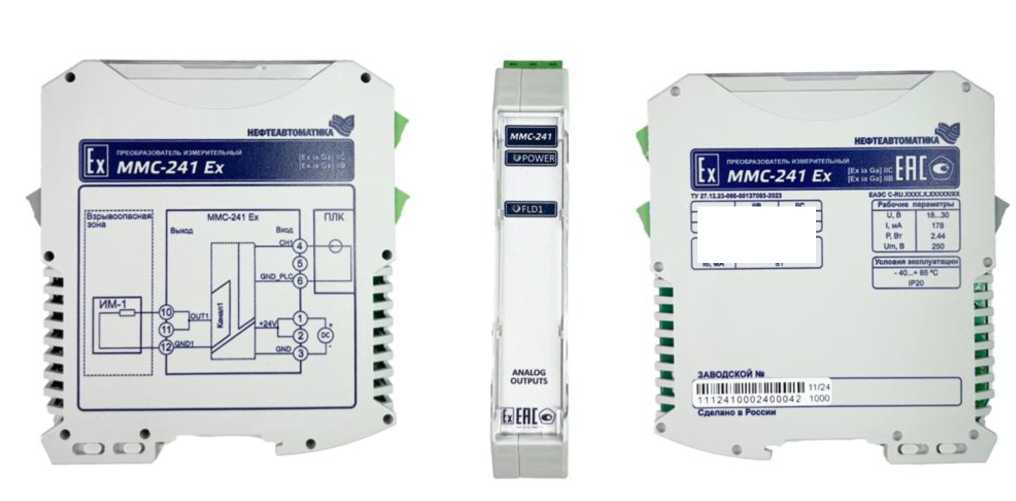

Рисунок 7 - Общий вид исполнения ММС-241 Ex

Рисунок 8 - Общий вид исполнения ММС-242 Ex

Рисунок 11 - Места нанесения знака утверждения типа, заводского номера и места ограничения доступа к местам настройки (регулировки)

Программное обеспечение (далее - ПО) преобразователей исполнений MMC-251 Ex и MMC-252 Ex состоит из встроенного и внешнего ПО. В преобразователях исполнений MMC-211 Ex, MMC-212 Ex, MMC-221 Ex, MMC-222 Ex, MMC-231 Ex, MMC-232 Ex, MMC-241 Ex, MMC-242 Ex программное обеспечение отсутствует.

Встроенное ПО записывается изготовителем на этапе производства и не может быть изменено потребителем, является метрологически значимым.

Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Метрологические характеристики преобразователей нормированы с учетом влияния встроенного ПО.

Внешнее ПО предназначено для считывания данных и конфигурации преобразователей и является метрологически не значимым

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные встроенного ПО преобразователей приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

наносится на корпус преобразователя, на титульный лист паспорта, руководства по эксплуатации типографским способом.

КДСА.426442.ХХХ-ХХ⁴ ПС

КДСА.426442.ХХХ⁵ РЭ

Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10^-16 до 100 А»

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»

ТУ 27.12.23-066-00137093-2023 «Преобразователь измерительный ММС-200 Ex. Технические условия»

Акционерное общество «Нефтеавтоматика»

(АО «Нефтеавтоматика»)

Адрес юридического лица: 450005, Республика Башкортостан, г. Уфа, ул. 50-летия

Октября, д. 24 ИНН 0278005403

Акционерное общество «Нефтеавтоматика»

(АО «Нефтеавтоматика»)

Адрес юридического лица: 450005, Республика Башкортостан, г. Уфа, ул. 50-летия Октября, д. 24

Адрес места осуществления деятельности: 450511, Республика Башкортостан, Уфимский р-н, д. Мударисово, ул. Нефтеавтоматики, д. 1

ИНН 0278005403

Регистрационный № 54373-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

«Измерительно-вычислительные комплексы «Станции регистрации данных видеографические ИНТЕГРАФ»» (далее-ИВК ИНТЕГРАФ) предназначены для измерений электрического напряжения постоянного тока, сигналов постоянного тока, электрического сопротивления и температуры, а также для регистрации/архивирования аналоговых и дискретных сигналов, поступающих от внешних датчиков, их математической обработки, визуализации, а также для выдачи аналоговых и дискретных сигналов на внешние устройства.

Принцип действия ИВК ИНТЕГРАФ основан на аналого-цифровом и цифро-аналоговом преобразовании входных электрических сигналов.

Конструктивно ИВК ИНТЕГРАФ представляют собой проектно-компонуемые изделия и состоят из аналоговых и дискретных модулей ввода-вывода серии MDS, регуляторов микропроцессорных измерительных серии МЕТАКОН, панели оператора и блока питания PSM-36-24.

Модули ввода серии MDS реализованы на основе аналого-цифровых преобразователей, а модули вывода - на основе цифроаналоговых преобразователей. Модули ввода передают информацию по цифровой линии связи (RS-485) по протоколу ModBus RTU в операторскую панель, которая осуществляет преобразование полученной информации в результат измерений (в единицах измеряемой величины) и индикации измеренной величины на экране операторской панели.

Регуляторы микропроцессорные измерительные серии МЕТАКОН производят измерение сигналов датчиков: первичных термоэлектрических преобразователей, термопреобразователей сопротивления, датчиков с выходными унифицированными сигналами напряжения и тока, датчиками давления, перепада давления, расхода, уровня и других технологических параметров, а также осуществляют контроль и регулирование технологических процессов и передают информацию по цифровой линии связи (RS-485) по протоколу ModBus RTU в панель оператора.

В соответствии с алгоритмом работы панели оператора, или внешним сигналам управления с интерфейса пользователя верхнего уровня (панели оператора), поступающим по линии связи Ethernet панели оператора выдаёт управляющие сигналы на модули вывода унифицированных аналоговых или дискретных сигналов.

ИВК ИНТЕГРАФ имеют несколько модификаций, отличающихся функциональными возможностями, составом и количеством измерительных каналов. Перечень возможных модулей, из которых строятся ИВК ИНТЕГРАФ, представлен в таблице 1.

Таблица 1 -

и, входящие в состав ИВК ИНТЕГРАФ

Заводской номер комплекса наносится на маркировочную наклейку (шильдик), находящуюся на задней части панели оператора, типографским способом в виде цифрового кода, состоящего из восьми арабских цифр, расположенную в верхней правой части панели оператора, знак поверки наносится в правый нижний угол панели.

Пример обозначения ИВК ИНТЕГРАФ при заказе:

ИНТЕГРАФ- 1100-07-16-0-С4-МО - ИВК Станция регистрации данных видеографическая ИНТЕГРАФ - 1100, диагональ экрана 7 дюймов, 16 аналоговых канала ввода, 16 дискретных каналов ввода, 16 дискретных каналов вывода, без интерфейса связи с верхним уровнем, группа климатического исполнения модулей ввода-вывода C4.

Исполнение:

М0 - стандартное исполнение

МХ - нестандартное исполнение по заказу потребителя

Группа климатического исполнения модулей ввода-вывода:

С4 - температура от -40 до +60 °С относительная влажность 95 %

В4 - температура от 0 до 50 °С относительная влажность 80 %

Наличие и тип интерфейса связи с верхним уровнем управления:

0 - нет

1 - RS-485/Modbus RTU, Ethernet/ Modbus TCP

Число каналов ввода-вывода: 04 - 4 (AI + DI + DO)

08 - 8 (AI + DI + DO)

12 - 12 (AI + DI + DO)

16 - 16 (AI + DI + DO)

Размер диагонали экрана:

07 - 7 дюймов (Разрешение 800*480)

10 - 10 дюймов (Разрешение 1024*600)

Общий вид ИВК ИНТЕГРАФ и место нанесения знака утверждения типа представлен на рисунке 1.

Место нанесения знака утверждения типа

Рисунок 1 - Общий вид ИВК ИНТЕГРАФ и место нанесения знака утверждения типа

Для защиты от несанкционированного доступа, после поверки комплекса, на корпус панели оператора наносится знак поверки путем давления на специальную мастику.

Внешний вид задней панели оператора с местами нанесения заводского номера и знаком поверки приведен на рисунке 2.

Рисунок 2 - Места нанесения заводского номера и знака поверки

Для предотвращения несанкционированного доступа к ИВК ИНТЕГРАФ на корпусе электронного шкафа предусмотрен концевой выключатель. Принцип его действия состоит в том, что при вскрытии корпуса в протокол событий добавляется соответствующая запись.

Дополнительная защита может быть предусмотрена путем закрепления ИВК ИНТЕГРАФ на DIN-рейку в корпусе шкафа, который закрывается на ключ или пломбируется. Также в шкаф может ставиться датчик открытия дверцы, информация с которого записывается в протокол событий операторской панели, внешний вид датчика открытия дверцы и планки для пломбировки шкафа приведен на рисунке 3.

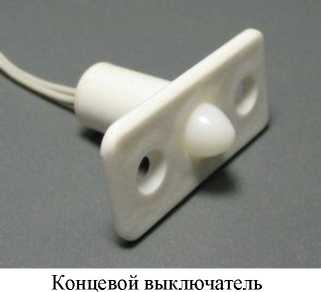

Рисунок 3 - Внешний вид датчика открытия дверцы и планки для пломбировки шкафа

Программное обеспечение ИВК ИНТЕГРАФ включает программное обеспечение, которое выполняет функции сбора, обработки, хранения измерительной информации, полученной от измерительных аналоговых модулей ввода/вывода серии MDS, отображения ее на экране операторской панели, а также для выдачи дискретных сигналов на внешние устройства.

Встроенное программное обеспечение состоит из двух частей: метрологически значимой и сервисной части.

Идентификационные данные, метрологически значимой части программного обеспечения, приведены в таблице 2.

Таблица 2 -

обеспечения

данные

Влияние программного обеспечения на погрешность измерений учтено при нормировании метрологических характеристик ИВК ИНТЕГРАФ.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий»в соответствии с Р 50.2.077-2014.

Типы входных аналоговых сигналов, диапазоны измерений, а также пределы допускаемой основной приведенной (к диапазону входного сигнала) погрешности измерений приведены в таблице 3.

Таблица 3 -

Типы первичных преобразователей температуры, диапазоны их измерений, а также пределы допускаемой абсолютной погрешности измерений приведены в таблице 4.

Таблица 4 -

таблицы 4

Таблица 5 - Основные технические характеристики

Таблица 6 - Показатели надежности

отображается в правом верхнем углу панели оператора и наносится на титульный лист эксплуатационной документации типографским способом.

В комплект поставки ИВК ИНТЕГРАФ входят технические средства, программные средства и документация в соответствии с таблицей 7.

Таблица 7 - Комплектность средства измерений

приведены в разделе 6 «Порядок работы с ИВК ИНТЕГРАФ» документа ПИМФ.421419.001 РЭ «Измерительно-вычислительные комплексы «Станции регистрации данных видеографические ИНТЕГРАФ». Руководство по эксплуатации».

метрологии от 30 декабря 2019 № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»

Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 № 2712 «Об утверждении государственной поверочной схемы для средств измерений температуры»

ПИМФ.421419.001 ТУ  Измерительно-вычислительные  комплексы «Станции

регистрации данных видеографические ИНТЕГРАФ. Технические условия

Общество с ограниченной ответственностью Научно-производственная фирма «КонтрАвт»

(ООО НПФ «КонтрАвт»)

ИНН 5262013422

Адрес места осуществления деятельности: 603009, г. Нижний Новгород, пр-кт Гагарина, д. 168, офис 309

Тел./факс: (831) 260-13-08 (многоканальный)

E-mail: contravt@contravt.nnov.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»

(ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1

Телефон: 8 800 200 22 14

Web-сайт: http://www.nncsm.ru

E-mail: mail@nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц 30011-13

Регистрационный № 65926-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дефектоскопы многоканальные «ЭХО-КОМПЛЕКС-3» (далее по тексту -дефектоскопы) дефектов типа нарушения сплошности том числе рельсов, ультразвуковым

В дефектоскопах реализован ультразвуковой контроля.

Ультразвуковой метод основан на возбуждении ультразвуковых колебаний (УЗК) ультразвуковых колебаний, отраженных

изменений параметров магнитного поля в объекте дефектов типа нарушения

типа ноутбук, комплекта пьезоэлектрических преобразователей (ПЭП) производства АО «Фирма ТВЕМА» и магнитных преобразователей производства АО «Фирма ТВЕМА». Блок электронный дефектоскопа включает в себя 18 блоков (каналов) ультразвуковых - 16 блоков для подключения совмещенных ПЭП, 2 блока для подключения раздельно-совмещенных ПЭП и 2 магнитных блока (канала).

Передача данных и прием команд управления и настройки с компьютера осуществляется блоком управления, входящим в состав блока электронного. Блок управления обеспечивает синхронизацию работы блока магнитных каналов и блоков генераторно-усилительных ультразвуковых каналов, приём от них данных, а также трансляцию им команд управления. Сигналы с выхода датчика угла поворота (ДУП), сигналы от кнопок служебной отметки, а также сигналы коррекции путевой координаты с пульта дистанционной отметки (ПДО) поступают на входы синхронизатора, где они обрабатываются и формируются синхроимпульсы, которые передаются на блок управления электронного блока дефектоскопа.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв русского алфавита, наносится методом кернения на шильдик, который механически крепится на задней панели корпуса электронного блока.

Общий вид дефектоскопа представлен на рисунках 1, 2.

ГТ *

1   *  -7

1    2   3

■f -г      "j

5   6   7   8   •

9 ПК МК1 МК2

■

ДЕФЕКТОСКОП МНОГОКАНАЛЬНЫЙ « ЭХО-КОМПЛЕКС-3 »

Место нанесения знака утверждения типа

Рисунок 1 - Общий вид средства измерений

Место нанесения серийного и заводского номера

Рисунок 2 - Место нанесения серийного и заводского номера

Пломбирование дефектоскопов не предусмотрено.

Дефектоскопы имеют в своем составе программное обеспечение, идентификационные данные которого приведены в таблице 1.

Внешнее программное обеспечение «ИНТЕГРАЛ-НК» предназначено для управления дефектоскопом.

Метрологически значимая часть ПО записана в энергонезависимую память дефектоскопов и защищена кодом производителя. При работе пользователь не имеет возможности вносить изменения в результаты измерений.

Уровень защиты встроенного программного обеспечения «высокий», внешнего программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

аблица 1 -

обеспечения

икационные данные внешнего

Таблица 2 -

наносится на переднюю панель блока электронного дефектоскопа методом шелкографии или фотохимическим методом, а также на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность

приведены в разделе 3 «Использование по назначению» руководства по эксплуатации ВДМА.663500.168 РЭ.

Приказ Росстандарта от 29 декабря 2018 г. № 2842 «Об утверждении государственной поверочной схемы для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твердых средах»

Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»

Технические условия «Дефектоскоп многоканальный  «ЭХО-КОМПЛЕКС-3».

ВДМА.663500.168 ТУ»

Акционерное общество «Фирма ТВЕМА»

(АО «Фирма ТВЕМА»)

ИНН 7707011088

Адрес: 107140, г. Москва, вн. тер. г. муниципальный округ Красносельский, ул. Русаковская, д. 13, стр. 5

Почтовый адрес: 107140, г. Москва, 1-й Красносельский пер., д. 3, помещ. 1, ком. 75 Телефон/факс: (495) 230-30-26

Web-сайт: www.tvema.ru

E-mail: tvema@tvema.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт оптико-физических измерений»

ФГУП «ВНИИОФИ)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-56-33, факс: (495) 437-31-47

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц № 30003-14

В части вносимых изменений

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

ФБУ «НИЦ ПМ - Ростест»

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499)124-99-96

Web-сайт: http://www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639

¹

- Статическая характеристика для медных термопреобразователей сопротивления и чувствительных элементов является индивидуальной.

²

- Конкретный диапазон приведен в паспорте.

Примечания:

1. Л - абсолютной.

2. Y - приведенной к диапазону выходного сигнала.

³

- Допускается прилагать 1 экземпляр на партию изделий, поставляемых в один адрес. Допускается поставка в электронном виде.

⁴

- Принимает значения: 001 (для исполнения ММС-212 Ex), 001-01 ((для исполнения ММС-211 Ex), 002 (для исполнения ММС-222 Ex), 002-01 (для исполнения ММС-221 Ex), 003 (для исполнения ММС-232 Ex), 003-01 (для исполнения ММС-231 Ex), 004 (для исполнения ММС-242 Ex), 004-01 (для исполнения ММС-241 Ex), 005 (для исполнения ММС-252 Ex), 005-01 (для исполнения ММС-251 Ex),

⁵

- Принимает значения: 001 (для исполнений ММС-211 Ex, ММС-212 Ex, ММС-231 Ex, ММС-232 Ex), 002 (для исполнений ММС-221 Ex, ММС-222 Ex, ММС-241 Ex, ММС-242 Ex), 005 (для исполнений ММС-251 Ex, ММС-252 Ex)

Сведения о методиках (методах) измерений

приведены в п. 2.5 «Методика измерения и воспроизведения сигнала» руководства по эксплуатации КДСА.426442.ХХХ РЭ.
