О переоформлении свидетельства об утверждении типа средства измерений № 61754/1 «Установки топливораздаточные «Топаз» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «Топаз-сервис» от 05 октября 2017 г. № 619 и № 620 приказываю:

• 1. Внести изменения в описание типа на установки топливораздаточные «Топаз», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 63443-16, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документам: ДСМК.400740.001 МП «Установки топливораздаточные «Топаз». Методика поверки» с изменением № 2, утвержденному ЗАО КИП «МЦЭ» 28.09.2017 г.; МИ 1864-88 «ГСИ. Колонки топливораздаточные. Методика поверки», МИ 2895-2004 «ГСИ. Колонки топливораздаточные. Методика периодической поверки мерниками со специальными шкалами» и распространить действие документа ДСМК.400740.001 МП с изменением № 2 на установки топливораздаточные «Топаз», находящиеся в эксплуатации.

• 2. Переоформить свидетельство об утверждении типа № 61754/1 «Установки топливораздаточные «Топаз», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 63443-16, в связи с внесением изменений в методику поверки.

• 3.  Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

л Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СЕГ'ДГНИЯ О СЕРТИФИКАТЕ: ЭГ1

Сертификат: 00E1036ECDC011E780DAE0071BlB53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «24» ноября 2017 г. №2609

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки топливораздаточные «Топаз»

Установки топливораздаточные «Топаз» (далее - УТ) предназначены для измерений объёма и (или) массы жидкого моторного топлива (далее - ЖМТ) вязкостью от 0,55 до 40 мм²/с и газов углеводородных сжиженных (далее - СУГ) при выдаче в баки транспортных средств и тару потребителей.

Принцип действия УТ основан на задании команд УТ на выдачу доз объёма (массы) ЖМТ и (или) СУГ и получении измерительной информации о количестве ЖМТ или СУГ, протекающих через измерительные линии гидравлической части УТ, с помощью измерителей объёма с генераторами импульсов или расходомеров массовых, обработки, регистрации, индикации результатов измерений и информации:

• - объёма (массы) ЖМТ и (или) СУГ, л (кг);

• - цены за единицу объёма (массы) ЖМТ и (или) СУГ, руб.;

• - стоимости выданного объёма (массы) ЖМТ и (или) СУГ, руб.;

• - суммарного с нарастающим итогом значения объёма (массы) ЖМТ и (или) СУГ, выданного через каждый раздаточный рукав УТ, л (кг).

Установка показаний указателя разового учёта в блоках индикации в положение нуля перед каждым измерением объёма (массы) ЖМТ и (или) СУГ производится автоматически.

УТ состоит из:

• - корпуса;

• - оборудования топливораздаточного основного;

• - оборудования топливораздаточного дополнительного.

К основному топливораздаточному оборудованию относятся:

• - измерители объёма, производства фирмы «Zhengzhou Jayo Petroleum Machinery Co., Ltd», Китай (далее - измеритель объёма ЖМТ);

• - измерители объёма, производства фирмы «Zhejiang Maide Machine Со., Ltd», Китай (далее - измеритель объёма СУГ);

-измеритель объёма с генератором импульсов, производства фирмы «Tokheim UK Ltd.», Великобритания;

• - генераторы импульсов, производства фирмы «Zhejiang Dalian Machine Со., Ltd.», Китай;

• - генераторы импульсов, производства ООО «Топаз-сервис», Россия;

• - расходомеры массовые Promass, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 15201-11, и расходомеры массовые LPGmass (регистрационный номер 37965-14), производства фирмы «Endress+Hauser Flowtec AG», Швейцария;

• - счетчики-расходомеры массовые Micro Motion, производства фирмы «Emerson Process Management / Micro Motion Inc.», США (регистрационный номер 45115-16);

• - блоки индикации и управления, производства ООО «Топаз-сервис», в которых установлены блоки управления, индикации, модули расширения и устройства отчетные и устройства ввода;

• - моноблоки насосные;

• - клапаны соленоидные, производства фирмы «Wenzhou Yiheng Automation Science & Technology Co., Ltd.», Китай и «ERA SIB», Аргентина;

• - клапаны электромагнитные (соленоидные), производства фирмы «ASCO Joucomatic S.A.», Франция;

• клапаны соленоидные, производства фирмы «Automatic Control Valves, s.l.», Испания;

• - раздаточные рукава;

• - раздаточные рукава, установленные на отдельно стоящие стойки (далее - сателлиты).

К дополнительному топливораздаточному оборудованию относятся:

• - системы отбора паров ЖМТ из заправляемого бака;

• - температурные модули;

• - системы подогрева;

• - системы работы с электронными картами доступа;

• - дополнительные электромеханические суммарные счетчики;

• - терминалы управления отпуском ЖМТ (СУГ);

• - блоки местного управления;

• - печатающие устройства;

• - мультимедийное оборудование;

• - другое оборудование, улучшающее потребительские свойства УТ.

УТ изготовлены из коррозионно-устойчивых материалов и материалов, имеющих покрытие, защищающее от коррозии. Детали УТ, соприкасающиеся с измеряемой средой, изготовлены из материалов, не снижающих качество измеряемой среды, стойких к ее воздействию в пределах рабочего диапазона температур.

УТ выпускаются в следующих модификациях:

«Топаз-Х1ХгХз» -УТ, предназначенные для измерений объёма и (или) массы ЖМТ;

«Топаз-Х1ХгХзГ» - УТ, предназначенные для измерений объёма и (или) массы ЖМТ и (или) СУГ, где Xi - конструктивное исполнение корпуса установки: «1», «2», «3», «4», «5», «6» или «8»;

Хг - количество выдаваемых видов ЖМТ и (или) СУГ: «1», «2», «3», «4» или «5», для установок с одним, двумя, тремя, четырьмя или пятью видами выдаваемых ЖМТ и (или) СУГ соответственно;

Хз - комплектация установки насосными моноблоками: «О» для установок, не укомплектованных насосными моноблоками или «1» для установок, укомплектованных насосными моноблоками;

Г - УТ, предназначенные для измерений объема и (или) массы СУГ.

Общий вид УТ с размещением сборочных единиц в одном корпусе представлен на рисунках 1 -12^

Общий вид сателлитов представлен на рисунке 13.

Схемы пломбировки расходомеров массовых Promass, LPGmass, счетчиков-расходомеров массовых Micro Motion, входящих в состав УТ, в соответствии с их эксплуатационными документами или, как для аналогичных СИ, в соответствии с МИ 3002-2006. Схемы пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 14 - 19.

Допускается размещение сборочных единиц в нескольких корпусах (БИУ, отсек гидравлики, сателлит).

Рисунок 2 - Общий вид УТ модификаций

«Топаз-11 Хз»                                 «Топаз-11ОГ»

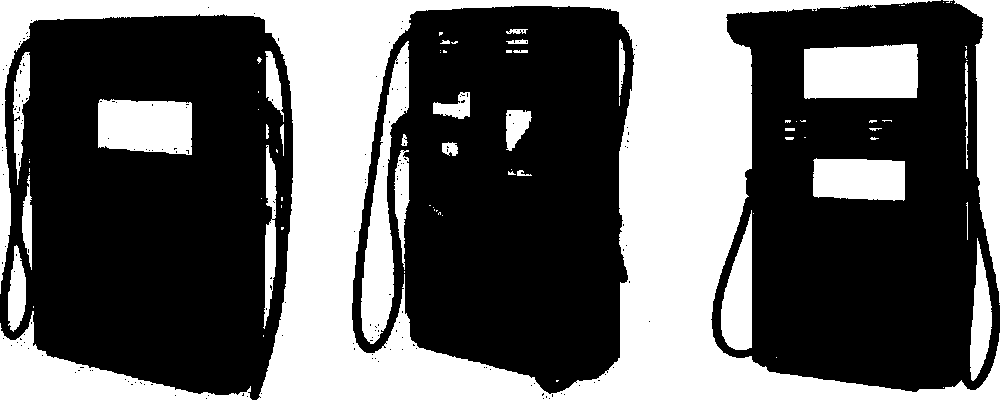

Рисунок 4 - Общий вид УТ модификаций «Топаз-2Х2ХзГ»

Рисунок 3 - Общий вид УТ модификаций «Топаз-2ХгХз»

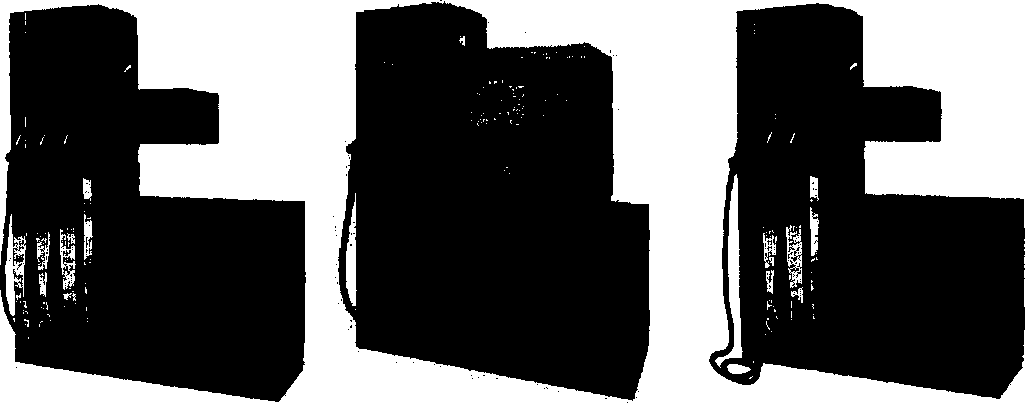

Рисунок 5 - Общий вид УТ Рисунок 6 - Общий вид УТ Рисунок 7 - Общий вид УТ модификаций «Топаз-ЗХгХз» модификаций «Топаз-ЗХгХзГ» модификаций «Топаз-4ХгХзГ

Рисунок 8 - Общий вид УТ модификаций «Топаз-ДХгХз»

Рисунок 11 - Общий вид УТ модификаций «Топаз-61ХзГ»

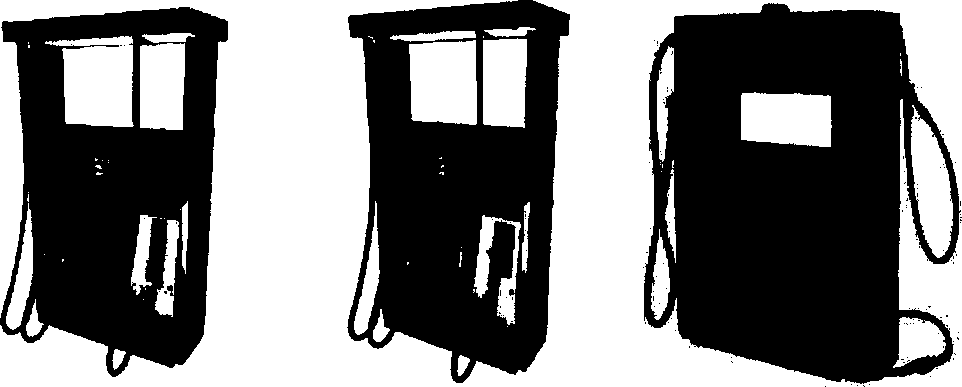

Рисунок 9 - Общий вид УТ Рисунок 10- Общий вид УТ модификаций «Топаз-51Хз» модификаций «Топаз-61Хз»

а) с кожухом

б) без кожуха

в) без рамы

Рисунок 12 - Общий вид УТ модификаций «Топаз-81Хз»

Рисунок 13 - Общий вид сателлитов

а) с измерителем объёма ЖМТ               б) с измерителем объёма СУГ

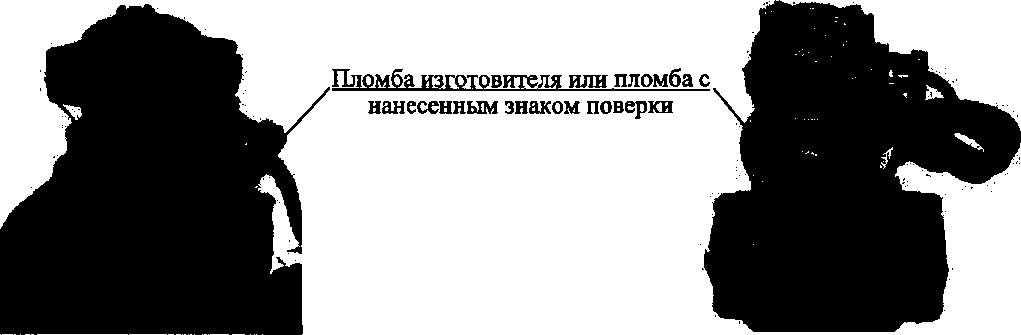

Рисунок 14 - Схемы пломбировки генераторов импульсов, производства фирмы «Zhejiang Datian Machine Со., Ltd.»

а) с измерителем объёма ЖМТ               б) с измерителем объёма СУГ

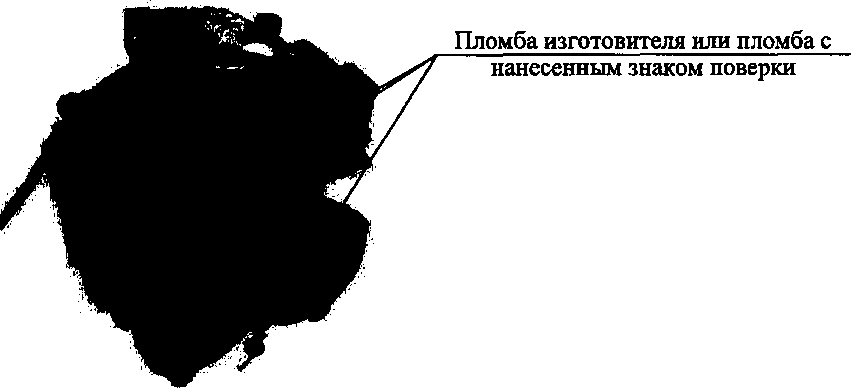

Рисунок 14а - Схемы пломбировки генераторов импульсов, производства ООО «Топаз-сервис»

Рисунок 15 - Схема пломбировки измерителей объёма ЖМТ

Рисунок 16 - Схема пломбировки измерителей объёма СУГ

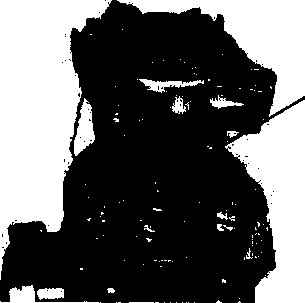

Рисунок 17 - Схема пломбировки измерителя объёма с генератором импульсов, производства фирмы «Tokheim UK Ltd.»

нанесенным знаком поверки

в)                                                    г)

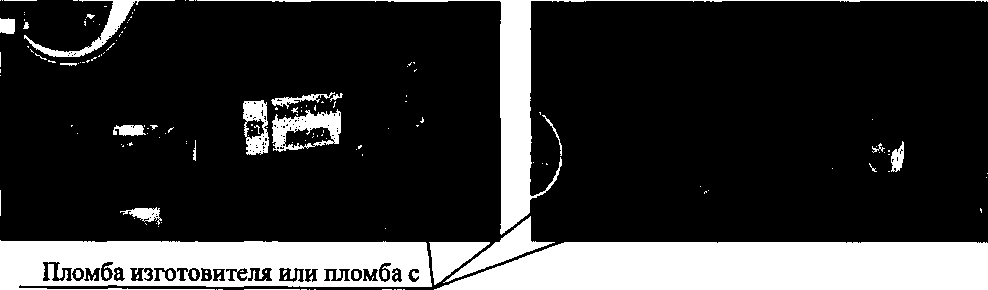

Рисунок 19 - Схема пломбировки устройства отчетного «Топаз-106К1Е»

УТ имеют встроенное программное обеспечение (ПО) Топаз, которое устанавливается в блок управления и предназначено для:

• - сбора измерительной информации, обработки, регистрации и индикации результатов измерений;

• - автоматической блокировки возможности одновременной выдачи ЖМТ и СУГ (только для УТ модификаций «Топаз-Х1ХгХзГ»);

• - управления процессом отпуска ЖМТ и (или) СУГ и обеспечения защиты;

• - осуществления информационного обмена УТ с внешними информационными системами и устройствами.

Нормирование метрологических характеристик УТ проведено с учетом влияния ПО.

Конструкция УТ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

*> По заказу потребителя может быть установлена только индикация объёма (массы) ЖМТ или СУГ с верхним пределом диапазона показаний указателя разового учёта (для внутрихозяйственного учёта), не менее -999,99 л (кг) или 999 л (кг).

Я или температуры помутнения или кристаллизации дизельного топлива (керосина) и других видов ЖМТ.

Продолжение таблицы 3

наносится на табличку УТ методом лазерной гравировки или другим способом, не ухудшающим качество и обеспечивающим его сохранность в течение всего срока эксплуатации, на титульные листы эксплуатационных документов - типографским способом.

Комплектность средства измерений Таблица 4 - Комплектность УТ

6* Присоединительные размеры УТ определяются при заказе у изготовителя.

осуществляется

для измерений объема (массы) ЖМТ с номинальным расходом до 400 л/мин (кг/мин) и для измерений объема (массы) СУГ по документу ДСМК.400740.001 МП «Установки топливораздаточные «Топаз». Методика поверки», с изменением № 2, утвержденному ЗАО КИП «МЦЭ» 28.09.2017 г.;

для измерений объема ЖМТ с номинальным расходом до 160 л/мин по документам МИ 1864-88 «ГСИ. Колонки топливораздаточные. Методика поверки» установок топливораздаточных «Топаз» (при первичной и периодической поверке), МИ 2895-2004 «ГСИ. Колонки топливораздаточные. Методика периодической поверки мерниками со специальными шкалами» (при периодической поверке).

Основные средства поверки:

• - по документу ДСМК.400740.001 МП:

-рабочие эталоны единицы объема жидкости 2 разряда по ГОСТ 8.510-2002, с номинальной вместимостью 2, 5, 10, 20, 50 дм³ при температуре 20 °C и пределами относительной погрешности измерений объёма жидкости не более ±0,08 % (±0,1 %);

• - установка поверочная универсальная     У ПУ-АТ,     регистрационный

номер 54214-13, модификации УПУ-АТ 100 с номинальной вместимостью мерника 100 дм³ при температуре 20 °C, пределами допускаемой относительной погрешности установки при измерении объёма жидкости ±0,05 %, диапазоном измерений массы жидкости от 0,4 до 100 кг, пределами допускаемой относительной погрешности установки при измерении массы жидкости ± 0,04 %;

• - рабочие эталоны единицы объема жидкости 2 разряда (мерники металлические 2-го разряда для сжиженных газов ММСГ-1), регистрационный номер 22482-07, с номинальной вместимостью мерника 10 дм³, с пределами допускаемой относительной погрешности измерений доз сжиженного газа с учетом поправок по температуре и давлению ±0,1 %;

-весы лабораторные ВМ, регистрационный номер 36468-07, модификации ВМ24001, диапазон взвешивания от 5 г до 24 кг, диапазон выборки массы тары 24 кг, цена деления шкалы (дискретность отчета, d) 100 мг, пределы допускаемой погрешности измерений (в интервалах взвешивания): ±1 г (от 5 г до 5 кг), ±2 г (от 5 до 20 кг) и ±3 г (от 20 до 24 кг);

• - по документу МИ 1864-88:

-рабочие эталоны единицы объема жидкости 2 разряда по ГОСТ 8.510-2002, с номинальной вместимостью 2, 5,10,20, 50 дм³;

• - по документу МИ 2895-2004:

• - рабочие эталоны единицы объема жидкости 2 разряда по ГОСТ 8.510-2002 (мерники образцовые со специальной шкалой типа М2р-10-СШ, М2р-20-СШ, М2р-50-СШ, регистрационный номер 47402-11), с номинальной вместимостью мерника 10, 20, 50 дм³.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на места пломбировки расходомеров массовых Promass, LPGmass, счетчиков-расходомеров массовых Micro Motion, входящих в состав УТ, в соответствии с их эксплуатационными документами или как для аналогичных СИ в соответствии с МИ 3002-2006 и как показано на рисунках 14-19.

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости

ТУ 4213-004-53540133-2015 Установки топливораздаточные «Топаз». Технические условия

Общество с ограниченной ответственностью «Топаз-сервис» (ООО «Топаз-сервис»). ИНН 6143047015

Адрес: 347360, Ростовская область, г. Волгодонск, ул. 7-я Заводская, 60

Телефон (факс): (8639) 27-75-75

Web-сайт: http://topazelectro.ru

E-mail: info@topazelectro.ru

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон (факс): +7(495) 491-78-12

E-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения THna№RA.RU.311313 от 09.10.2015 г.

¹

Только для установок, предназначенных для измерений объёма и (или) массы дизельного топлива или керосина.

²

Для установок, укомплектованных насосными моноблоками производительностью до 80 л/мин при измерении объёма (массы) одного вида ЖМТ одновременно через два раздаточных рукава, допускается снижение номинального объемного (массового) расхода ЖМТ на величину до 20 %.
