Лист № 1 Регистрационный № 81256-21 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа серии МК-G
Назначение средства измеренийСчетчики газа серии МК-G (далее по тексту- счетчики) предназначены для измерений объема природного, нефтяного и других сухих неагрессивных газов.
Описание средства измеренийПринцип действия счетчиков основан на преобразовании поступательного движения мембран во вращательное, которое через редуктор и муфту передается на отсчетный механизм. Счетчики состоят из корпуса, измерительного механизма, оснащенного измерительными камерами со встроенными мембранами, и отсчетного механизма. Показания отсчетного механизма отградуированы в кубических метрах. Счетчики оснащены устройством, препятствующим обратному ходу отсчетного механизма.
Счетчики выпускаются в модификациях МК-С1,6, МК-С2,5, МК-С4, МК-С6, МК-GIO, МК-С16, МК-С25, МК-С40, МК-С65 и \11vG4T, \1К-С6Т, МК-С10Т, МК-СИ6Т, М1<-С25Т.
Счетчики МК-С4Т, МК-С6Т, МК-GIOT, МК-С16Т, МК-С25Т имеют температурный компенсатор, который обеспечивает приведение измеренного значения объема газа к плюс 20 °С в диапазоне температур от минус 25 до плюс 50 °С. Устройство механической температурной компенсации выполнено в виде спиральной биметаллической пружины.
Счетчики выпускаются с левым и правым направлениями потока газа.

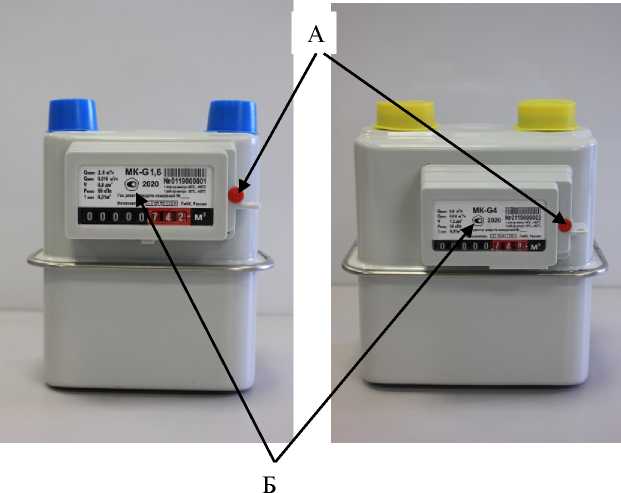

Общий вид счетчиков, места нанесения знака утверждения типа и места нанесения знака поверки в виде пломбы представлены на рисунке 1.
Рисунок 1 - Общий вид счетчиков:
А - Места пломбирования производителем; Б - Знак утверждения типа;
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||||||
|
МК- |
МК- |
МК- |
МК- |
МК- | |||||
|
Модификации |
МК- |
МК- |
G4 |
G6 |
G10 |
G16 |
G25 |
МК- |
МК- |
|
G1,6 |
G2,5 |
МК- |
МК- |
МК- |
МК- |
МК- |
G40 |
G65 | |
|
G4T |
G6T |
G10T |
G16T |
G25T | |||||
|
Объемный расход газа, м3/ч | |||||||||
|
- максимальный (Qm^) |
2,5 |
4 |
6 |
10 |
16 |
25 |
40 |
65 |
100 |
|
- номинальный (Оном) |
1,6 |
2,5 |
4 |
6 |
10 |
16 |
25 |
40 |
65 |
|
- минимальный (Qmhii) |
0,016 |
0,025 |
0,04 |
0,06 |
0,1 |
0,16 |
0,25 |
0,4 |
0,65 |
|
Пределы допускаемой | |||||||||
|
относительной | |||||||||
|
погрешности измерений объемного расхода газа, при нормальных условиях, диапазоне объемных расходов, % - при Qмин<Q<0,1Qном |
±3 | ||||||||
|
- при 0,1Qном<Q<Qмакс |
±1,5 | ||||||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||||
|
Модификации |
МК- G1,6 |
МК- G2,5 |
МК- G4 МК- G4Т |
МК- G6 МК- G6Т |
МК-G10 МК-G10Т |
МК- G16 МК- G16I |
\"1К-Ст25 МК- G25Т |
МК- G40 |
МК- G65 |
|
Измеряемая среда |
природный, нефтяной и другие неагрессивные газы | ||||||||
|
Порог чувствительности, м3/ч, не более |
0,003 |
0,005 |
0,008 |
0,01 |
0,02 | ||||
|
Максимальное рабочее давление, кПа |
50 | ||||||||
|
Потеря давления при расходе Qмакс, Па, не более |
200 |
300 |
400 | ||||||
|
Циклический объем измерительных камер счетчиков, V, дм3 |
0,8; 1,2 |
1,2 |
2,0 |
3,5 |
11 |
22 |
44 | ||
|
Цена деления младшего разряда отсчётного механизма 3 счетчика, дм3 |
0,2 |
2 | |||||||
|
Емкость отсчётного механизма счетчика, 3 дм3 |
99999,999 |
999999,99 | |||||||
|
Температура измеряемой среды, °С |
от -30 до +60 | ||||||||
|
Условия эксплуатации:
|
от -40 до +60 от 84 до 106 от 30 до 80 | ||||||||
|
Габаритные размеры, мм, не более:
|
162 205 221 |
165 338 247 |
202 350 311 |
275 405 375 |
275 465 375 |
556 717 440 | |||
|
Масса, кг, не более |
1,9 |
3,0 |
4,2 |
8 |
8,5 |
40 | 46 | |||
|
Средняя наработка на отказ, ч, не менее |
100000 | ||||||||
|
Средний срок службы, лет, не менее |
20 | ||||||||
наносится на циферблат отсчетного механизма методом термопечати и на титульный лист эксплуатационной документации типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик газа серии МК-G^ |
- |
1 шт. |
|
Руководство по эксплуатации |
РЭ 4213-001-29195800-2020 |
1 экз. |
|
Паспорт |
ПС-4213-001 -29195800-2020 |
1 экз. |
|
Монтажный комплект |
- |
По заказу |
|
1) - модификация в соответствии с заказом потребителя | ||
приведены в п.1.4 документа РЭ 4213-001-29195800-2020 «Счетчики газа серии МК-G. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. №2825 «Государственная поверочная схема для средств измерений объемного и массового расходов газа»;
ТУ 4213-001-29195800-2020 Счетчики газа серии МК-G. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «МЕТЭКО ГмбХ»
(ООО «МЕТЭКО ГмбХ»), г. Москва
ИНН 7719008964
Адрес: 105264, г. Москва, 9-я Парковая ул., д. 39
Телефон: +7 495 640-0204
Факс: +7 495 640-0204
Web-сайт: www.meteko.ru
E-mail: meteko@meteko.ru
ИзготовительОбщество с ограниченной ответственностью «МЕТЭКО ГмбХ»
(ООО «МЕТЭКО ГмбХ»), г. Москва
ИНН 7719008964
Адрес: 105264, г. Москва, 9-я Парковая ул., д. 39
Телефон: +7 495 640-0204
Факс: +7 495 640-0204
Web-сайт: www.meteko.ru
E-mail: meteko@meteko.ru
Испытательный центрОбщество с ограниченной ответственностью «ИНЭКС СЕРТ» (ООО «ИНЭКС СЕРТ»)
Адрес: 125315, г. Москва, ул. Часовая, д. 9А, помещение 27А
Телефон: +7 (495) 664-23-42
Web-сайт: http://www.inexcert.ru
E-mail: info@inexcert.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации № RA.RU.312302.
