МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

_№ 2227______

Москва

О внесении изменений в описание типа

на комплексы измерительные программно-технические «Азимут 4»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями ООО «ТБДД» от 22 сентября 2020 г. № 24/105 и № 24/104 приказываю:

• 1.  Утвердить новую редакцию описания типа на комплексы измерительные программно-технические «Азимут 4», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 78866-20, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу ТБДД.466534.030 МП с изменением № 1 «ГСИ. Комплексы измерительные программно-технические «Азимут 4». Методика поверки» и распространить действие документа на комплексы измерительные программно-технические «Азимут 4», находящиеся в эксплуатации.

• 3. ФГУП «ВНИИМС» (А.Ю .Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

/                           л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

•. t t.iHi/'i О СЕРТИФИКАТ АП

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23,11.2020 до 23,11.2021

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «23» декабря 2020 г. № 2227

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные программно-технические «Азимут 4»

Комплексы измерительные программно-технические «Азимут 4» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (далее - ТС) в зоне контроля и на контролируемом участке по видеокадрам, скорости движения ТС в зоне контроля радиолокационным методом; значений текущего времени, синхронизированных с национальной шкалой времени UTC(SU); измерений текущих навигационных параметров и определения на их основе координат комплексов.

Принцип действия комплексов при измерении скорости движения ТС по видеокадрам в зоне контроля и на контролируемом участке основан на автоматическом измерении расстояния, пройденного ТС, и интервалов времени, за которое это расстояние пройдено. При измерении скорости движения ТС на контролируемом участке необходимо использовать минимум два комплекса в любой комбинации исполнений, либо один комплекс в исполнении 01 с двумя и более телевизионными датчиками.

Принцип действия комплексов при измерении скорости ТС радиолокационным методом в зоне контроля основан на измерении разности частоты высокочастотных сигналов при отражении от ТС, находящегося в зоне контроля (эффект Доплера).

Принцип действия комплексов при измерении значений текущего времени и координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени UTC(SU) и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексом.

Комплексы выпускаются в следующих исполнениях:

• - исполнение 01 состоит из одного или нескольких вычислительных модулей (ВМ) -специализированного компьютера со встроенным специализированным программным обеспечением (ВСПО), приемной аппаратуры ГНСС ГЛОНАСС/GPS, выносных телевизионных датчиков (ТВ датчиков), в состав которых входит видеокамера высокого разрешения и инфракрасная (ИК) система освещения;

• - исполнение 02 состоит из моноблока, включающего в себя специализированный компьютер с ВСПО, приемную аппаратуру ГНСС ГЛОНАСС/GPS, видеокамеру высокого разрешения и ИК систему освещения.

• - исполнение 03 состоит из моноблока, включающего в себя специализированный компьютер с ВСПО, приемную аппаратуру ГНСС ГЛОНАСС/GPS, видеокамеру высокого разрешения, ИК систему освещения и радиолокационный модуль.

Общий вид комплексов, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа представлены на рисунках 1-4.

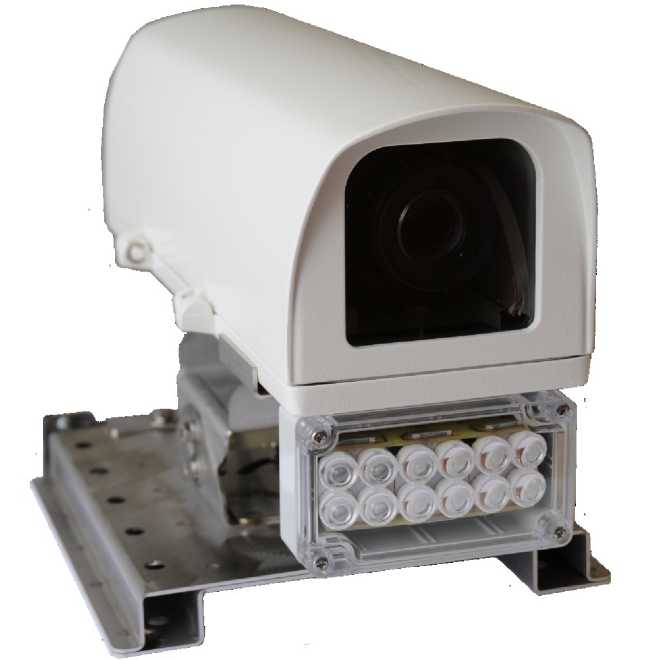

Рисунок 1 - Общий вид ТВ датчика комплексов в исполнении 01

Место нанесения знака утверждения типа

Место пломбировки от несанкционированного доступа

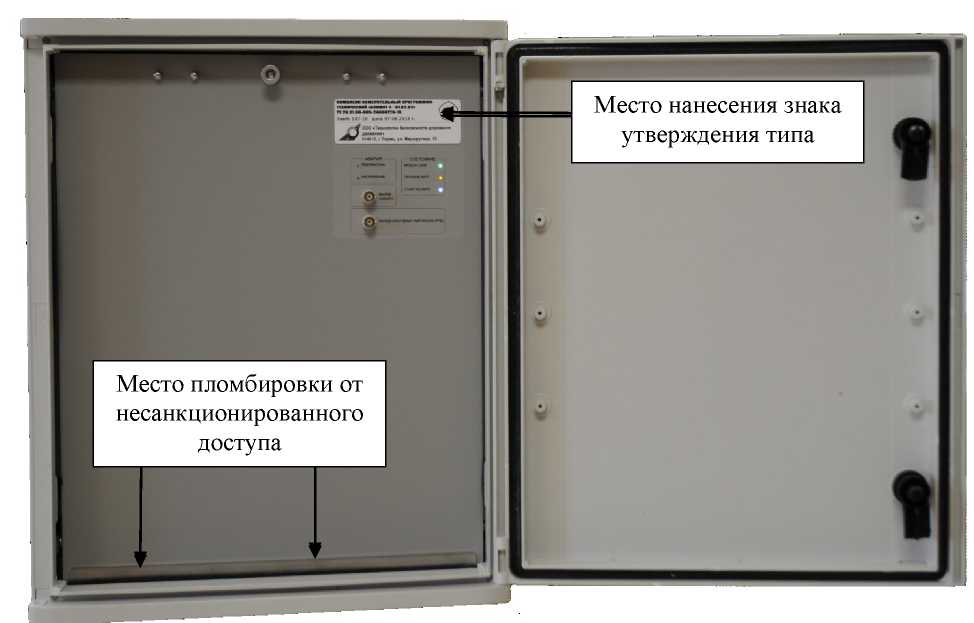

Рисунок 2 - Общий вид вычислительного модуля комплексов в исполнении 01

F

'■?

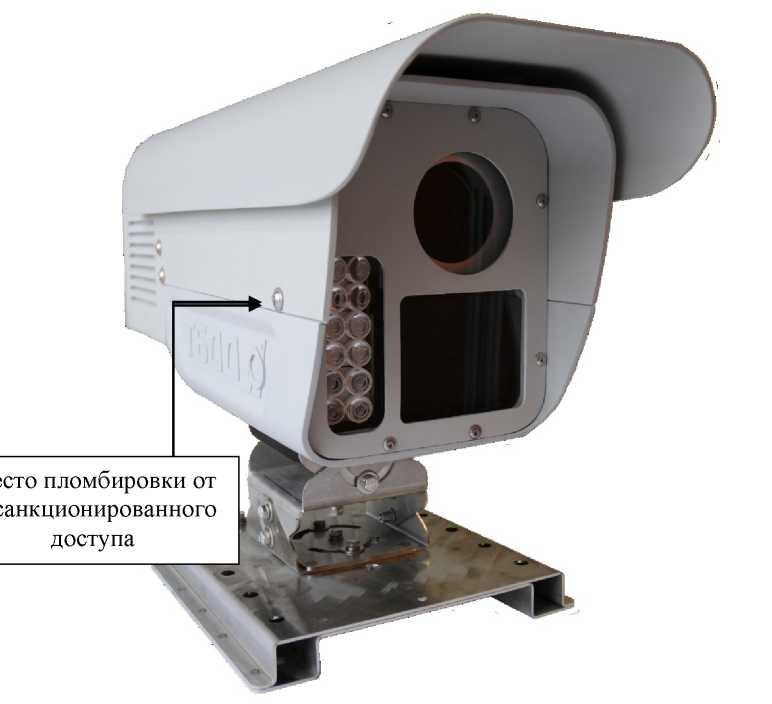

Рисунок 3 - Общий вид комплексов в исполнениях 02 и 03

Место нанесения знака

утверждения типа

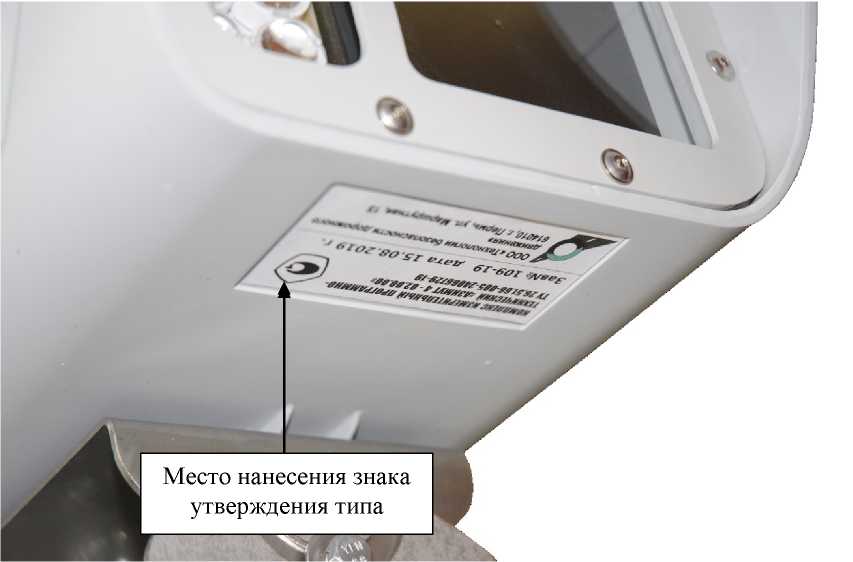

Рисунок 4 - Место нанесения знака утверждения типа комплексов в исполнениях 02 и 03

Функционирование комплексов осуществляется под управлением специализированного программного обеспечения (ПО).

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Окончание таблицы 3

наносится на корпус вычислительного модуля в виде наклейки и на титульные листы паспорта и руководства по эксплуатации методом печати.

Таблица 4 - Комплектность комплексов

осуществляется по документу ТБДД 466534.030 МП «ГСИ. Комплексы измерительные программно-технические «Азимут 4». Методика поверки с изменением №  1»,

утвержденному ФГУП «ВНИИФТРИ» 17 сентября 2020 г.

Основные средства поверки:

• - имитаторы скорости движения транспортных средств «ИС-24»Д, регистрационный номер 63392-16;

• - источник первичный точного времени УКУС-ПИ 02ДМ, регистрационный номер 60738-15;

- аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS NV08C-MCM, NV08C-CSM и NV08C CSM-DR, регистрационный номер 52614-13;

• - GNSS-приемники спутниковые геодезические многочастотные SIGMA, регистрационный номер 40862-09;

• - лазерный дальномер Leica DISTO D510, регистрационный номер 53755-13;

• - частотомер универсальный GFC-8010H, регистрационный номер 19818-00.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма или наклейки.

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

Комплекс измерительный программно-технический «Азимут 4». Технические условия. ТУ 26.51.66-005-24066729-19.

Общество с ограниченной ответственностью «Технологии безопасности дорожного движения» (ООО «ТБДД»)

ИНН 5904286923

Адрес: 614010, г. Пермь, ул. Маршрутная, д.15

Телефон: +7 (342) 281 00 33

Web-сайт: www.tbdd.ru

E-mail: info@tbdd.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»

Адрес: 141570, Московская область, город Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ

Телефон (факс): +7(495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018
