МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

18 февраля 2020 г.                                                    344

________ №______

Москва

О продлении срока действия свидетельства об утверждении типа средства измерений № 38785/1 «Дозаторы автоматические весовые непрерывного действия MULTIDOS» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Шенк Процесс РУС» от 03 декабря 2019 г. № 7022 и № 7027, приказываю:

• 1. Внести изменения в ' описание типа на дозаторы автоматические весовые непрерывного действия MULTIDOS, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 32736-09, с сохранением регистрационного номера, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа № 38785/1 «Дозаторы автоматические весовые непрерывного действия MULTIDOS» на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(------------------------------

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯОСЕРТИФИКАТЕ ЭП

Сертификат: OOE1O36E1BO7E0FB8OEA11890DBCB6DG9D

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11,2020

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «18» февраля 2020 г. № 344

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дозаторы автоматические весовые непрерывного действия MULTIDOS

Дозаторы автоматические весовые непрерывного действия MULTIDOS (далее - дозатор) предназначены для автоматического воспроизведения заданных значений массы дозы сыпучих материалов в единицу времени (производительности) в технологических линиях.

Принцип работы дозатора основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести дозируемого продукта, в аналоговый электрический сигнал, который поступает во вторичный преобразователь (далее - терминал), в котором сигнал обрабатывается.

На основании полученных данных терминал рассчитывает текущую производительность дозатора и при появлении отклонения текущей производительности дозатора от заданной формирует сигнал, воздействующий на регулируемый частотный привод, который изменяет скорость вращения двигателя таким образом, чтобы устранить рассогласование между текущей и заданной производительностью.

Конструктивно дозатор состоит из весоизмерительного устройства, терминала и ленточного конвейера. Ленточный конвейер - механосборочная конструкция, состоящая из станины, приводного и натяжного барабанов, транспортерной ленты, приемного бункера, регулируемого частотного привода, мотора-редуктора и датчика скорости транспортерной ленты.

В дозаторах используются терминалы DISOCONT Tersus, INTECONT Tersus или DISOCONT.

Дозаторы выпускаются в пяти модификациях: L, M, H, VDB и E.

На корпусе дозаторов должна быть прикреплена табличка (разрушающаяся при ее удалении), содержащая следующую маркировку:

• - наименование и обозначение дозатора;

• - товарный знак предприятия-изготовителя;

• - наибольший предел производительности, м³/ч;

• - пределы допускаемой относительной погрешности дозирования, % от текущей производительности;

• - напряжение и частота питания;

Общий вид терминалов и модификаций дозаторов представлен на рисунках 1 - 5 соответственно.

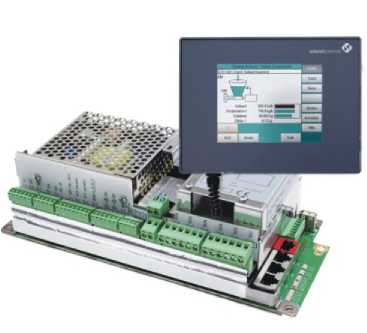

Рисунок 1 - Терминал DISOCONT Tersus

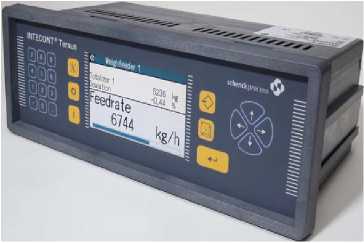

Рисунок 2 - Терминал INTECONT Tersus

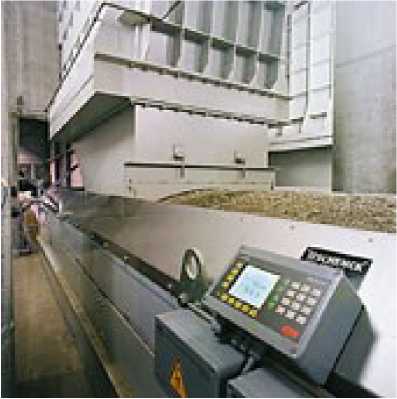

Рисунок 3 - Терминал DISOCONT

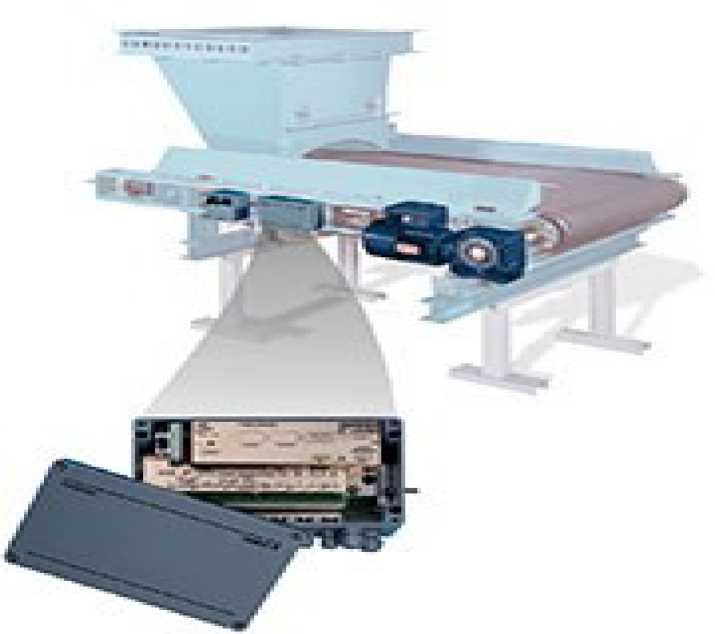

Рисунок 4 - Общий вид модификаций (M, L) дозаторов MULTIDOS

E

H

VDP

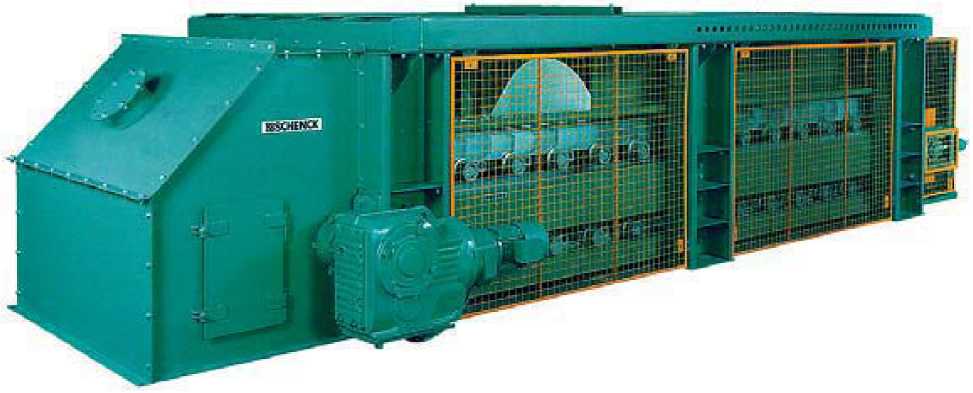

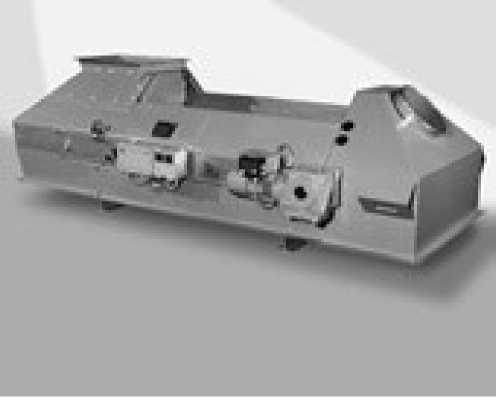

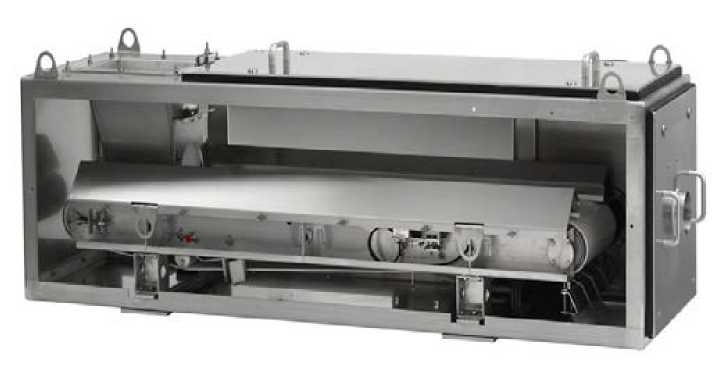

Рисунок 5 - Общий вид модификаций (Е, Н, VDP) дозаторов MULTIDOS

Программное обеспечение (далее - ПО) приборов является встроенным и делится на метрологически значимое и метрологически незначимое.

ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в Сервисном режиме, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении дозатора в сеть или может быть вызван через меню ПО терминала.

Конструкция дозаторов обеспечивает полное ограничение доступа к метрологической части ПО и измерительной информации. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Окончание таблицы 2

Таблица 2а - Технические характеристики

Примечание - Пределы допускаемой погрешности нормированы при условии непрерывной работы дозатора в течение шести минут.

наносится на специальную табличку в виде наклейки, которую крепят на опору станины конвейера рядом с фирменной табличкой, на титульный лист Руководства по эксплуатации дозатора типографским способом.

Комплектность средства измерений

Таблица 2б - Комплектность средства измерений

осуществляется по ГОСТ 8.469-2002 «ГСИ. Дозаторы автоматические весовые непрерывного действия. Методика поверки»

Основные средства поверки - весы для статического взвешивания среднего класса точности ГОСТ OIML R 76-1-2011.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 30124-94 Весы и весовые дозаторы непрерывного действия. Общие технические требования

Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы

Техническая документация изготовителя

«Schenck Process Europe GmbH», Германия

Pallaswiesenstrasse 100, 64293 Darmstadt, Germany

Телефон: 49 - 0 6151/321028

Факс: 49 -0 6151/321172

Общество с ограниченной ответственностью «Шенк Процесс РУС»

(ООО «Шенк Процесс РУС»)

ИНН 7702598433

Адрес: 105082, Москва, ул. Бакунинская 71, стр. 10, этаж 5, комната 43

Телефон: 8 (495) 981 12 68, факс: 8 (495) 981-12-68

E-mail: mailrus@schenckprocess.com

Http: www.schenckprocess.ru

ГЦИ СИ ФБУ «Ростест-Москва»

117418, г. Москва, Нахимовский пр., 31

Факс: 8 (499)124 99 96

E-mail: info@rostest.ru

Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии
