№623 от 03.04.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 31627
О переоформлении свидетельства об утверждении типа средства измерений № 56129/1 "Аппаратура "Вибробит 400" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ№ 623____
3 апреля 2018 г.
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 56129/1 «Аппаратура «Вибробит 400» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО НПП «ВИБРОБИТ» от 27 февраля 2018 г. № 2702 и № 2703 приказываю:
1. Внести изменения в описание типа на аппаратуру «Вибробит 400», зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57879-14, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу ВШПА.421412.400.002 МП «Аппаратура «Вибробит». Методика поверки», утвержденному ФГУП «ВНИИМС» 26.12.2017 и распространить действие документа на аппаратуру «Вибробит переоформлении
400», выпущенную после даты издания приказа о свидетельства об утверждении типа № 56129/1.
2. Переоформить свидетельство об утверждении «Аппаратура «Вибробит 400», зарегистрированное
типа № 56129/1 в Федеральном
информационном фонде по обеспечению единства измерений под номером 57879-14, в связи с внесением изменений в методику панеркм.
? У правлению мё гролсурииик П
(А.Ю.Кузин) обеспечить в coowewTBWw^u10 Адатмиетраедвмым
z метрологии. х
оформление свидетельства : ии^иимдриямвд|И|И[И|е^димй юридическому лицу или ив цивидуальному предпринимателю.
к J Сертификат: OOE1036ECDC01fE780DAf0071BlB53CD41
4. Контроль за исполн эииез^астящийфейрнказа оставляю з i собой.
Действителен: с 20.11.2017 до 20.fl.2018
\/
3.
СО1ДЕНИ5, О J.1
«вниимс» регламентом и выдачу его
Заместитель Руководителя
С.С.Голубев
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аппаратура «Вибробит 400» Назначение средства измеренийАппаратура «Вибробит 400» (далее - аппаратура) предназначена для измерений в непрерывном режиме среднеквадрагических значений (СКЗ) виброускорения и СКЗ виброскорости, размаха абсолютного виброперемещения опор подшипников; размаха относительного виброперемещения валов и других узлов; относительного перемещения (смещения) вращающихся валов, корпусов подшипников, деталей и узлов; частоты вращения ротора, а также унифицированного сигнала постоянного тока.
Описание средства измеренийПринцип действия аппаратуры основан на преобразовании измеряемой величины в пропорциональный ей электрический сигнал, дальнейшей его обработке.
Аппаратура представляет собой измерительную систему, которая состоит из первичных преобразователей (датчиков), вторичных преобразователей (цифровых измерительных преобразователей) и установочной коробки, в которую при помощи DIN-рейки устанавливаются вторичные преобразователи (далее измерительные преобразователи).
Аппаратура включает измерительные каналы следующих типов: канал измерения виброускорения; канал измерения виброскорости; канал измерения абсолютного виброперемещения; канал измерения относительного виброперемещения; канал измерения смещения; канал измерения частоты вращения (далее канал измерения скорости вращения); канал общего назначения для измерения унифицированного сигнала постоянного тока и физических параметров, предназначенный для работы с первичными преобразователями (датчиками), имеющими выходной унифицированный сигнал постоянного тока.
Контроль измеряемых параметров осуществляется путем сравнения их с заданными уровнями, на основе которого формируются сигналы предупреждения и аварийного отключения оборудования.
Аппаратуру в соответствии с ГОСТ Р 8.596-2002 можно рассматривать как измерительную систему ИС-1 или как измерительную систему ИС-2.
Аппаратура является проектно-компонуемым изделием и может состоять из одного или нескольких однотипных или различных измерительных каналов.

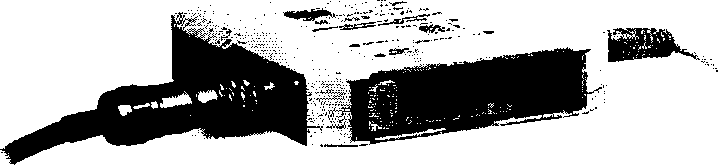

Общий вид установочной коробки с маркировочной табличкой и установленными в ней на DIN-рейке измерительными преобразователями серии DT400.010 представлен на рисунке 1, структурная схема представлена на рисунке 2.
Рисунок 1 - Общий вид установочной коробки с маркировочной табличкой и установленными в ней на DIN-рейке измерительными преобразователями серии DT400.010
Сервер свора данных верхнего уровня / Контроллера АСУ ТП
RS485/CAN 2 0В
Касхаднае соединение цифровых измерительных лреобраэователеО
П

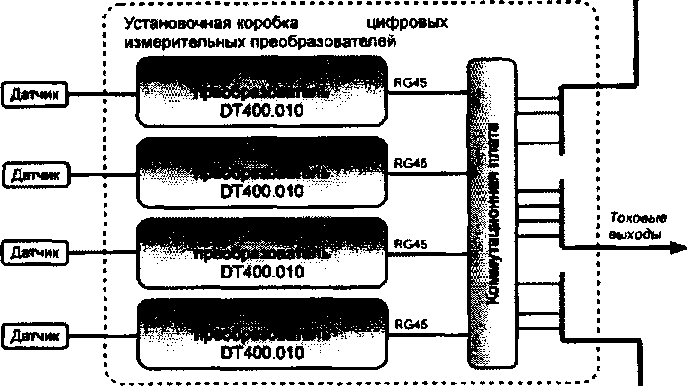

Рисунок 2 - Структурная схема
Первичными преобразователями являются вихретоковые датчики серий ES400, IES400, RS400, DS400 и пьезоэлектрические датчики серий PS400, IPS400 и пьезоэлектрический датчик модификации CPS400.610M.
Датчики всех типов имеют одинаковые разъемные соединения с измерительными преобразователями, что упрощает монтаж аппаратуры на объекте контроля.
Принцип действия вихретоковых датчиков основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля (роторе). Питание вихретокового датчика осуществляется переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между датчиком и объектом контроля. Таким образом, амплитудная огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции. Используемое преобразование параметрического типа позволяет проводить измерения статического зазора и его изменения, пропорционального виброперемещению. Датчики являются преобразователями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный входной сигнал). Модели датчиков различаются диапазонами измерений. В зависимости от модели датчики используются с измерительными преобразователями серии DT400.010 соответствующего исполнения.

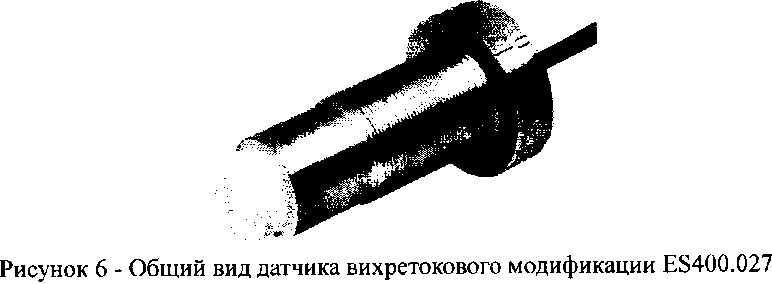

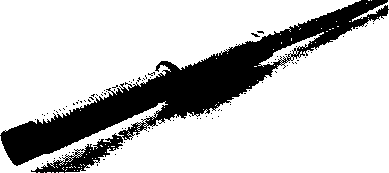

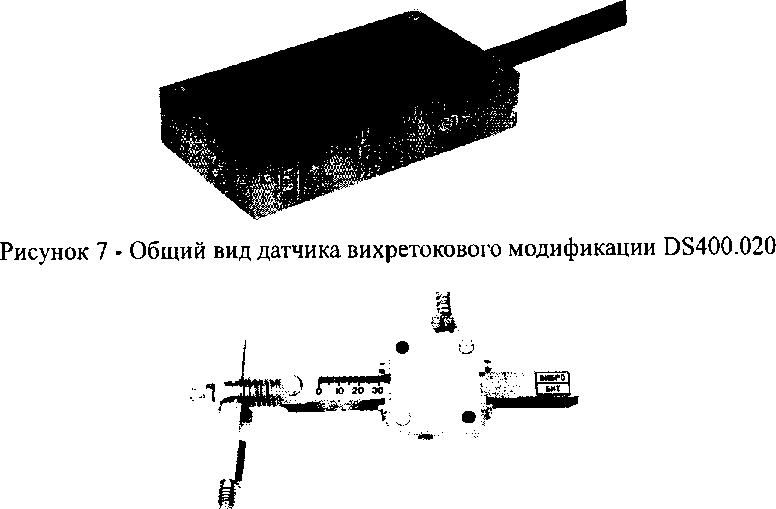

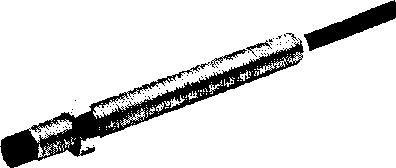

Общий вид вихретоковых датчиков приведен на рисунках 3-8.

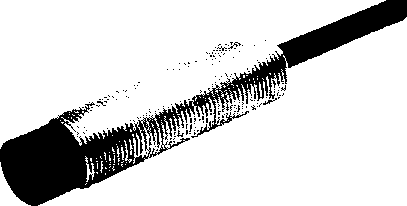

Рисунок 3 - Общий вид датчика вихретокового модификации ES400.010
Рисунок 4 - Общий вид датчика вихретокового модификации IES400.010
Рисунок 5 - Общий вид датчика вихретокового модификации ES400.016
Рисунок 8 - Общий вид датчика вихретокового модификации RS400.050 со штоком
Пьезоэлектрические датчики серии PS400, IPS400 и пьезоэлектрический датчик модификации CPS400.610M являются преобразователями инерционного типа и используют прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь. Модели датчиков различаются типом крепления, выходным сигналом (по заряду или напряжению) и диапазоном измерения.

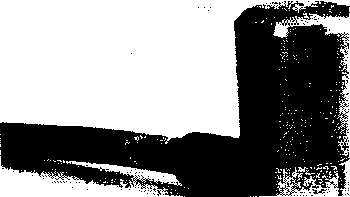

Общий вид пьезоэлектрических датчиков приведен на рисунках 9-11.
Рисунок 9 - Общий вид датчика пьезоэлектрического модификаций PS400.317 и IPS400.317
Рисунок 10 - Общий вид датчика пьезоэлектрического модификаций PS400.610 и IPS400.610
Рисунок 11 - Общий вид датчика пьезоэлектрического модификации CPS400.610M
В качестве вторичных преобразователей используются измерительные преобразователи серии DT400.010. Преобразователи изготавливаются по исполнениям, поддерживают работу со всеми типами датчиков аппаратуры «Вибробит 400» и выполняют все заявленные виды измерений.
На корпусе измерительного преобразователя предусмотрена светодиодная индикация отображающая текущее состояние преобразователя и цифровой индикатор с результатами измерений.
Цифровые измерительные преобразователи имеют стандартные унифицированные выходные сигналы:
-
- унифицированные, постоянного тока: (4 - 20) мА;
-
- дискретные, типа оптореле;
-
- цифровые интерфейсы: RS 485, CAN 2.0 В, диагностический USB.
Наличие стандартизованных интерфейсов управления и унифицированных выходов обеспечивает аппаратуре «Вибробит 400» электрическую и функциональную совместимость с другими типами средств измерений и информационно-измерительными системами.

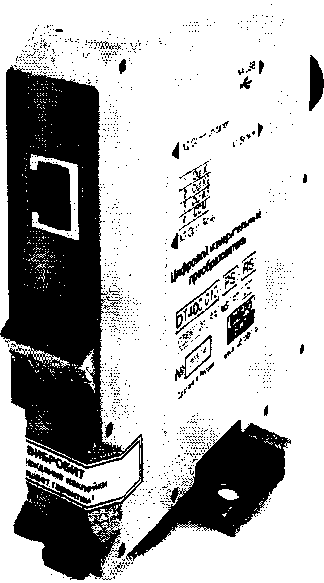

Общий вид измерительных преобразователей серии DT400.010 приведён на рисунке 12.
Рисунок 12 - Общий вид измерительного преобразователя DT400.010
На корпусе измерительного преобразователя DT400.010 расположена защитная пломба, предохраняющая его от несанкционированного вскрытия. Защитная пломба представляет собой наклейку с предупреждающей информацией: «Повреждение наклейки лишает гарантии». Наклейка устанавливается в нижней части корпуса измерительного преобразователя, скрепляя две его половины, как показано на рисунке 13.
I
Рисунок 13 - Защитная пломба на корпусе измерительного преобразователя
Программное обеспечениеФункционирование измерительного преобразователя DT400.010 осуществляется на основе высокопроизводительного микроконтроллера компании Microchip, под управление встроенного программного обеспечения (ПО) «Vibrobit 400. Firmware DT400.10».
ПО функционально не разделяется на метрологически значимую и метрологически не значимую части.
Встроенное ПО записывается в энергонезависимую память микроконтроллера на заводе-изготовителе. Модификация встроенного ПО преобразователя невозможна без нарушения защитной пломбы корпуса.
Уровень защиты ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий». Доступ к изменяемым параметрам ограничен на физическом уровне.
Существующих идентификационных данных (признаков) достаточно для однозначной идентификации ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Vibrobit 400. Firmware DT400.10 |
|
Номер версии (идентификационный номер) ПО |
01.00 |
|
Цифровой идентификатор ПО |
0xF7D837E3 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 |
|
Другие идентификационные данные (если имеются) |
- |
Метрологические и технические характеристики, включая показатели точности, аппаратуры «Вибробит 400» поканально представлены ниже.
Таблица 2 - Канал измерения виброускорения (датчики серий PS400 и IPS400 с измерительными
преобразователями типа DT400)
|
Наименование характеристики |
Значения |
|
Диапазон измерения, м/с2 |
от 0,2 до 10,0; от 0,3 до 16,0 |
|
Диапазоны частот, Гц |
от 2 до 2000; от 10 до 2000 |
|
Границы допускаемой основной относительной погрешности измерения СКЗ виброускорения при доверительной вероятности 0,95 на базовой частоте, %:
|
±2,5 ±3,0 |
|
Нелинейность амплитудной характеристики по унифицированному токовому выходу на базовой частоте, % |
±1,0 |
|
Границы отклонения действительного значения коэффициента преобразования от номинального значения по унифицированному токовому выходу на базовой частоте, % |
±2,0 |
|
Неравномерность амплитудно-частотной характеристики для диапазона от 10 до 2000 Гц в диапазонах частот, %, не более:
|
+2,5;-10,0 ±2,5 +2,5;-10,0 |
|
Неравномерность амплитудно-частотной характеристики для диапазона от 2 до 2000 Гц в диапазонах частот, %, не более:
|
+2,5; -10,0 ±2,5 +2,5;-10,0 |
|
Наименование характеристики |
Значения |
|
Пределы допускаемой дополнительной относительной погрешности измерения СКЗ виброускорения, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, %:
|
±8,0 ±2,0 |
|
Пределы допускаемой дополнительной приведенной погрешности измерения, вызванной влиянием переменного магнитного поля сетевой частоты, %:
|
±0,5 ±0,5 |
|
Базовая частота измерений, Гц |
80 |
Таблица 3 - Канал измерения виброскорости (датчики серий PS400 и IPS400 с измерительными
преобразователями типа DT400)
|
Наименование характеристики |
Значения |
|
Диапазоны измерения, мм/с |
от 0,3 до 16,0; от 0,6 до 32,0 |
|
Диапазоны частот, Гц |
от 2 до 1000; от 10 до 1000 |
|
Границы допускаемой основной относительной погрешности измерения СКЗ вибро скорости при доверительной вероятности 0,95 на базовой частоте, %:
|
±2,5 ±3,0 |
|
Нелинейность амплитудной характеристики по унифицированному токовому выходу на базовой частоте, % |
±1,0 |
|
Границы отклонения действительного значения коэффициента преобразования от номинального значения по унифицированному токовому выходу на базовой частоте, % |
±2,0 |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) для диапазона от 10 до 1000 Гц в диапазонах частот, %, не более:
|
+2,5; -10,0 ±2,5 +2,5;-10,0 |
|
Неравномерность амплитудно-частотной характеристики для диапазона от 2 до 1000 Гц в диапазонах частот, %, не более:
|
+2,5; -10,0 ±2,5 +2,5; -10,0 |
|
Пределы допускаемой дополнительной погрешности измерения СКЗ виброскорости, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, %:
|
±8,0 ±2,0 |
|
Наименование характеристики |
Значения |
|
Пределы допускаемой дополнительной приведенной погрешности измерения СКЗ виброскорости, вызванной влиянием переменного магнитного поля сетевой частоты, %:
|
±0,5 ±0,5 |
|
Базовая частота измерений, Гц |
80 |
Таблица 4 - Канал измерения абсолютного виброперемещения (датчики серий PS400 и IPS400
с измерительными преобразователями типа DT400)
|
Наименование характеристики |
Значения |
|
Диапазоны измерения, мкм |
от 10 до 500; от 20 до 1000 |
|
Диапазоны частот, Гц |
от 5 до 500; от 2 до 200 |
|
Границы допускаемой основной относительной погрешности измерения размаха виброперемещения при доверительной вероятности 0,95 на базовой частоте, %:
|
±2,5 ±3,0 |
|
Нелинейность амплитудной характеристики по унифицированному токовому выходу на базовой частоте, % |
±2,0 |
|
Границы отклонения действительного значения коэффициента преобразования от номинального значения по унифицированному токовому выходу на базовой частоте, % |
±2,0 |
|
Неравномерность амплитудно-частотной характеристики для диапазона от 5 до 500 Гц в диапазонах частот, %, не более:
|
+2,5;-10,0 ±2,5 |
|
Неравномерность амплитудно-частотной характеристики для диапазона от 2 до 200 Гц в диапазонах частот, %, не более:
|
+2,5; -10,0 ±2,5 |
|
Пределы допускаемой дополнительной погрешности измерения размаха виброперемещения, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, %:
|
±8,0 ±2,0 |
|
Пределы допускаемой дополнительной приведенной погрешности измерения размаха виброперемещения, вызванной влиянием переменного магнитного поля сетевой частоты, %:
|
±0,5 ±0,5 |
|
Базовая частота измерений, Гц |
40 |
Таблица 4а - Канал измерения абсолютного виброперемещения (датчик модификации
CPS400.610M с преобразователями серии DT400.010)
|
Наименование характеристики |
Значения |
|
Диапазон измерений размаха абсолютного виброперемещения, мкм |
от 5 до 1000 |
|
Диапазон рабочих частот, Гц |
от 0,7 до 200 |
|
Доверительные границы допускаемой основной относительной погрешности измерений размаха абсолютного виброперемещения при доверительной вероятности 0,95 на базовой частоте, %:
|
±5,0 ±5,5 |
|
Нелинейность амплитудной характеристики по унифицированному токовому выходу на базовой частоте, %, не более |
±4,0 |
|
Пределы отклонения действительного значения коэффициента преобразования от номинального значения по унифицированному токовому выходу на базовой частоте, % |
±4,0 |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовой частоты в диапазонах частот, %, не более:
|
от -20,0 до +5,0 ±5,0 от -10,0 до +5,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерения размаха абсолютного виброперемещения, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, %:
|
±4,0 ±2,0 |
|
Базовая частота, Гц |
40 |
Таблица 5 - Канал измерения относительного виброперемещения (датчик серии ES400 с измерительным преобразователем типа DT400)
|
Наименование характеристики |
Значения |
|
Диапазоны измерения, мкм |
от 10 до 500; от 20 до 1000 |
|
Диапазоны частот, Гц |
от 5 до 500; от 0,05 до 160 |
|
Границы допускаемой основной относительной погрешности измерения размаха виброперемещения при доверительной вероятности 0,95 на базовой частоте, %:
|
±4,0 ±4,5 |
|
Нелинейность амплитудной характеристики по унифицированному токовому выходу на базовой частоте, % |
±3,0 |
|
Границы отклонения действительного значения коэффициента преобразования от номинального значения по унифицированному токовому выходу на базовой частоте, % |
±2,0 |
|
Неравномерность амплитудно-частотной характеристики для диапазона от 5 до 500 Гц в диапазонах частот, %, не более:
|
+2,5; -10,0 ±2,5 |
Гродолжение таблицы 5
|
Наименование характеристики |
Значения |
|
Неравномерность амплитудно-частотной характеристики для диапазона от 0,05 до 160 Гц, %, не более |
±2,5 |
|
Пределы допускаемой дополнительной погрешности измерения размаха виброперемещения, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, %:
|
±3,0 ±2,0 |
|
Пределы допускаемой дополнительной приведенной погрешности измерения размаха виброперемещения, вызванной влиянием переменного магнитного поля сетевой частоты, %:
|
±0,5 ±0,5 |
|
Базовая частота, Гц |
40 |
Таблица 5а - Канал измерения относительного виброперемещения (датчики серий ES400 и IES400 с преобразователями серии DT400.010)
|
Наименование характеристики |
Значения |
|
Диапазон измерений размаха относительного виброперемещения, мкм |
от 30 до 2000 |
|
Диапазон рабочих частот, Гц |
от 0,4 до 100 |
|
Доверительные границы допускаемой основной относительной погрешности измерений размаха относительного виброперемещения при доверительной вероятности 0,95 на базовой частоте, %:
|
±3,0 ±3,5 |
|
Нелинейность амплитудной характеристики по унифицированному токовому выходу на базовой частоте, %, не более |
±3,0 |
|
Пределы отклонения действительного значения коэффициента преобразования от номинального значения по унифицированному токовому выходу на базовой частоте, % |
±2,0 |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовой частоты в диапазонах частот, %, не более:
|
от -10,0 до +2,5 ±2,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерения размаха относительного виброперемещения, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, %:
|
±3,0 ±2,0 |
|
Базовая частота, Гц |
15 |
Таблица 6 - Канал измерения смещения (датчики серий ES400, RS400, DS400 с измерительными преобразователями типа DT400)_____________________________________________________
|
Наименование характеристики |
Значения |
|
Диапазоны измерения, мм |
от 0 до 2 от 0 до 4 от 0 до 8 от 0 до 10 от 0 до 15 от 0 до 16 от 0 до 20 от 0 до 25 от 0 до 30 от 0 до 35 от 0 до 40 от 0 до 50 от 0 до 100 от 0 до 160 от 0 до 360 |
|
Пределы допускаемой основной приведённой погрешности измерения при доверительной вероятности 0,95, %:
|
±2,5 ±3,0 |
|
Нелинейность амплитудной характеристики по унифицированному токовому выходу, %, |
±3,0 |
|
Границы отклонения действительного значения коэффициента преобразования от номинального значения по унифицированному токовому выходу, % |
±2,0 |
|
Пределы допускаемой дополнительной приведённой погрешности измерения, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, %:
|
±3,0 ±2,5 |
|
Пределы допускаемой дополнительной приведенной погрешности измерения смещения, вызванной влиянием переменного магнитного поля сетевой частоты, %: для датчика для измерительного преобразователя |
±0,5 ±0,5 |
Таблица 7 - Канал измерения скорости вращения (датчики серий ES400 и IES400 с измерительными преобразователями типа DT400)
|
Наименование характеристики |
Значения |
|
Диапазон измерения и сигнализации оборотов ротора, об/мин |
от 1 до 12000 |
|
Пределы допускаемой абсолютной погрешности измерения по цифровому индикатору в рабочем диапазоне температур при доверительной вероятности 0,95, об/мин |
±1,0 |
|
Пределы допускаемой относительной погрешности измерения по унифицированному токовому выходу в рабочем диапазоне температур при доверительной вероятности 0,95, % |
±1,0 |
|
Нелинейность амплитудной характеристики по унифицированному токовому выходу, % |
±1,0 |
|
Границы отклонения действительного значения коэффициента преобразования от номинального значения по унифицированному токовому выходу, % |
±2,0 |
Таблица 8 - Канал общего назначения для измерения унифицированного сигнала постоянного
тока (цифровой измерительный преобразователь серии DT400.010)
|
Наименование характеристики |
Значения |
|
Диапазон входного унифицированного сигнала силы постоянного тока, мА |
от 0 до 20 |
|
Доверительные границы допускаемой основной приведённой погрешности измерения силы постоянного тока при доверительной вероятности 0,95, %:
|
±0,5 ±1,0 |
|
Нелинейность амплитудной характеристики по унифицированному токовому выходу, %, не более |
±0,8 |
|
Пределы допускаемой дополнительной приведенной погрешности измерения силы постоянного тока, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, % |
±1,0 |
Таблица 9 - Технические характеристики
|
Наименование характеристики |
Значения |
|
Напряжение питания (постоянное), В |
от 18 до 36 |
|
Ток потребления измерительного преобразователя, мА, не более
|
110; 330 |
|
Основные цифровые интерфейсы связи:
|
RS485 (ModBusRTU) CAN2.0B. |
|
Габаритные размеры (в зависимости от типа коробки преобразователей) (высота х длина х ширина), мм, не более |
330x338x161 |
|
Масса (в зависимости от спецификации на поставку), кг, не более |
10 |
Таблица 10 - Условия эксплуатации
|
Наименование характеристики |
Значения |
|
Диапазоны рабочих температур, °C:
|
от -40 до +125 от -40 до +180 от -40 до +120 от -40 до +85 от - 40 до +70 |
|
Устойчивость к воздействию внешнего магнитного поля сетевой частоты, А/м, не более:
|
400 100 |
наносится на титульный лист руководства по эксплуатации и/или формуляра (паспорта) методом печати.
Комплектность средства измеренийТаблица 11 - Комплектность аппаратуры «Вибробит 400»
|
Наименование |
Обозначение |
Кол-во |
|
Аппаратура «Вибробит 400» |
1 шт. | |
|
Аппаратура «Вибробит 400». Руководство по эксплуатации |
ВШПА.421412.400.001 РЭ |
1 экз. |
|
Аппаратура «Вибробит 400». Формуляр* |
ВШПА.421412.400.ХХХ ФО |
1 экз. |
|
Аппаратура «Вибробит 400». Паспорт * |
ВШПА.421412.400.ХХХ ПС |
1 экз |
|
Аппаратура «Вибробит 400». Методика поверки |
ВШПА.421412.400.002 МП |
1 экз. |
|
* Если аппаратура состоит из одного канала вместо с |
юрмуляра может оформляться паспорт | |
Примечание: состав аппаратуры определяется договором.
Поверкаосуществляется по документу ВПП 1А.421412.400.002 МП «Аппаратура «Вибробит 400». Методика поверки», утвержденному ФГУП «ВНИИМС» 26.02.2017 г.
Основные средства поверки:
-
- станция для калибровки преобразователей вибрации модели 9155 (per. № 45699-10);
-
- вибропреобразователь ускорения 8305 (per. №14923-09);
-
- усилитель измерительный 2635 (per. № 7111-79)
-
- вольтметр универсальный цифровой В7-78/1 (per. № 52147-12);
-
- генератор сигналов произвольной формы DG1022 (per. № 56011-13);
-
- индикаторы часового типа ИЧ10, ИЧ50 (per. № 33841-07, 40287-08);
-
- глубиномер микрометрический ГМ 100 (рег.№ 319-05)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к аппаратуре «Вибробит 400»ГОСТ ИСО 2954-97 «Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений»;
ГОСТ 25275-82 «Система стандартов по вибрации. Приборы для измерения вибрации вращающихся машин. Общие технические требования»;
ГОСТ 30296-95 «Аппаратура общего назначения для определения основных параметров вибрационных процессов»;
ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки;
ВШПА.421412.400.001 ТУ «Аппаратура «Вибробит 400». Технические условия».
ИзготовительОбщество с ограниченной ответственностью Научно-производственное предприятие «ВИБРОБИТ» (ООО НПП «ВИБРОБИТ»)
ИНН: 6163009297
Адрес: Россия, 344092, г. Ростов-на-Дону, ул. Капустина, д.8, корп. А
Тел. (факс): (863) 218-24-75, 218-24-78.
E-mail: info@vibrobit.ru
Web-сайт: www.vibrobit.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовской области» (ФБУ «Ростовский ЦСМ»)
Адрес: 344000, г. Ростов-на-Дону, пр. Соколова, 58
Тел.:(863)264-19-74, 290-44-88; факс: (863)291-08-02, 290-44-88
E-mail: rost_csm@aaanet.ru, metrcsm@aaanet.ru
Web-сайт: www.csm.rostov.ru
Аттестат аккредитации ФБУ «Ростовский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30042-13 от 11.12.2013 г.
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел. (факс): (495)437-55-77/437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07,2013 г.
