Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «30» октября 2020 г. № 1782

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки топливораздаточные «Топаз»

Установки топливораздаточные «Топаз» (далее - УТ) предназначены для измерений объёма и (или) массы жидкого моторного топлива (далее - ЖМТ) вязкостью от 0,55 до 40 мм²/с и газов углеводородных сжиженных (далее - СУГ) при выдаче в баки транспортных средств и тару потребителей.

Принцип действия УТ основан на задании команд УТ на выдачу доз объёма (массы) ЖМТ и (или) СУГ и получении измерительной информации о количестве ЖМТ или СУГ, протекающих через измерительные линии гидравлической части УТ, с помощью измерителей объёма с генераторами импульсов или расходомеров массовых, обработки, регистрации, индикации результатов измерений и информации:

• - объёма (массы) ЖМТ и (или) СУГ, л (кг);

• - цены за единицу объёма (массы) ЖМТ и (или) СУГ, руб.;

• - стоимости выданного объёма (массы) ЖМТ и (или) СУГ, руб.;

• - суммарного с нарастающим итогом значения объёма (массы) ЖМТ и (или) СУГ, выданного через каждый раздаточный рукав УТ, л (кг).

Установка показаний указателя разового учёта в блоках индикации в положение нуля перед каждым измерением объёма (массы) ЖМТ и (или) СУГ производится автоматически.

УТ состоит из:

• - корпуса;

• - оборудования топливораздаточного основного;

• - оборудования топливораздаточного дополнительного.

К основному топливораздаточному оборудованию относятся:

• - измерители объёма, производства фирмы «Zhengzhou Jayo Petroleum Machinery Co., Ltd», Китай (далее - измеритель объёма ЖМТ);

• - измерители объёма, производства фирмы «Zhejiang Maide Machine Co., Ltd», Китай (далее - измеритель объёма СУГ);

• - измеритель объёма с генератором импульсов, производства фирмы «Tokheim UK Ltd.», Великобритания;

• - генераторы импульсов, производства фирмы «Zhejiang Datian Machine Co., Ltd.», Китай;

• - генераторы импульсов, производства ООО «Топаз-сервис», Россия;

• - расходомеры массовые Promass, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 15201-11, и расходомеры массовые LPGmass (регистрационный номер 37965-14), производства фирмы «Endress+Hauser Flowtec AG», Швейцария;

• - счетчики-расходомеры массовые Micro Motion, производства фирмы «Emerson Process Management / Micro Motion Inc.», США (регистрационный номер 45115-16);

• - блоки индикации и управления, производства ООО «Топаз-сервис», в которых установлены блоки управления, индикации, модули расширения и устройства отчетные и устройства ввода;

• - моноблоки насосные;

• - клапаны соленоидные, производства фирмы «Wenzhou Yiheng Automation Science & Technology Co., Ltd.», Китай и «ERA SIB», Аргентина;

• - клапаны электромагнитные (соленоидные), производства фирмы «ASCO Joucomatic S.A.», Франция;

• - клапаны соленоидные, производства фирмы «Automatic Control Valves, s.l.», Испания;

• - раздаточные рукава;

• - раздаточные рукава, установленные на отдельно стоящие стойки (далее - сателлиты).

К дополнительному топливораздаточному оборудованию относятся:

• - системы отбора паров ЖМТ из заправляемого бака;

• - температурные модули;

• - системы подогрева;

• - системы работы с электронными картами доступа;

• - дополнительные электромеханические суммарные счетчики;

• - терминалы управления отпуском ЖМТ (СУГ);

• - блоки местного управления;

• - печатающие устройства;

• - мультимедийное оборудование;

• - другое оборудование, улучшающее потребительские свойства УТ.

УТ изготовлены из коррозионно-устойчивых материалов и материалов, имеющих покрытие, защищающее от коррозии. Детали УТ, соприкасающиеся с измеряемой средой, изготовлены из материалов, не снижающих качество измеряемой среды, стойких к ее воздействию в пределах рабочего диапазона температур .

УТ выпускаются в следующих модификациях:

«Топаз-Х1Х2Хз» - УТ, предназначенные для измерений объёма и (или) массы ЖМТ;

«Топаз-Х1Х2ХзГ» - УТ, предназначенные для измерений объёма и (или) массы ЖМТ и (или) СУГ, где X1 - конструктивное исполнение корпуса установки: «1», «2», «3», «4», «5», «6» или «8»;

X2 - количество выдаваемых видов ЖМТ и (или) СУГ: «1», «2», «3», «4» или «5», для установок с одним, двумя, тремя, четырьмя или пятью видами выдаваемых ЖМТ и (или) СУГ соответственно;

Хз - комплектация установки насосными моноблоками: «0» для установок, не укомплектованных насосными моноблоками или «1» для установок, укомплектованных насосными моноблоками;

Г - УТ, предназначенные для измерений объема и (или) массы СУГ.

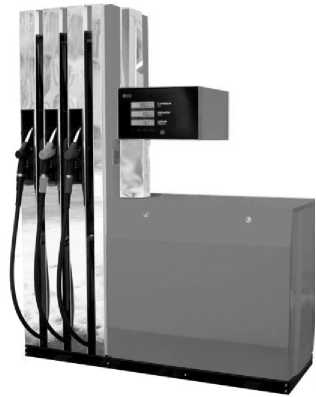

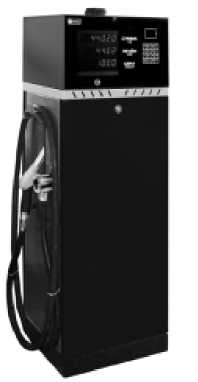

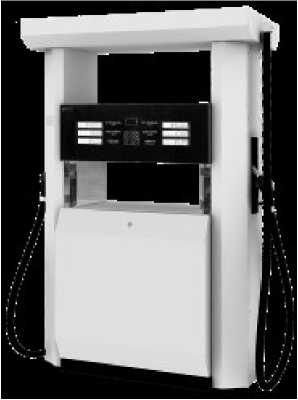

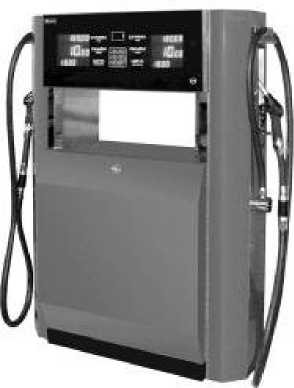

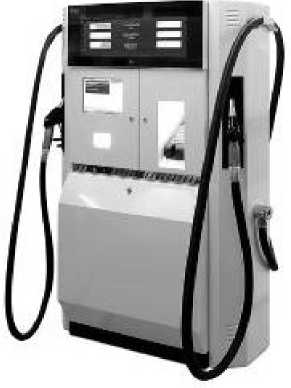

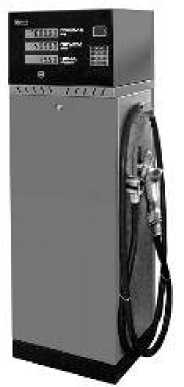

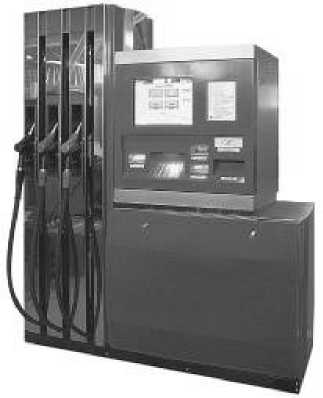

Общий вид УТ с размещением сборочных единиц в одном корпусе представлен на рисунках 1 - 12¹

Общий вид сателлитов представлен на рисунке 13.

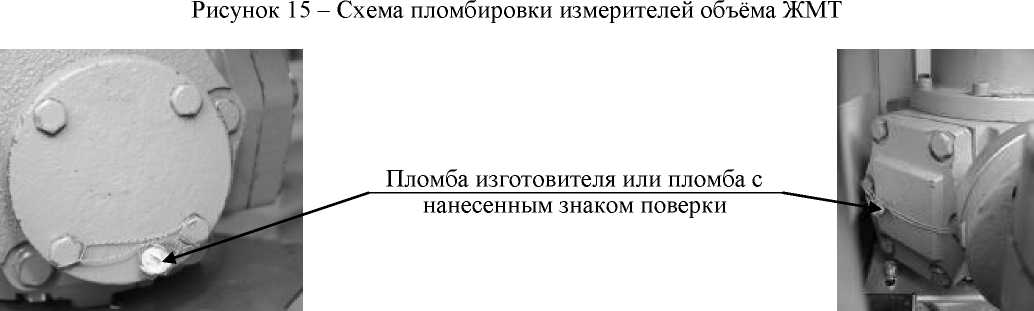

Схемы пломбировки расходомеров массовых Promass, LPGmass, счетчиков-расходомеров массовых Micro Motion, входящих в состав УТ, в соответствии с их эксплуатационными документами или, как для аналогичных СИ, в соответствии с МИ 3002-2006. Схемы пломбировки от несанкционированного доступа, обозначение мест нанесения знака

поверки представлены на рисунках 14 - 20.

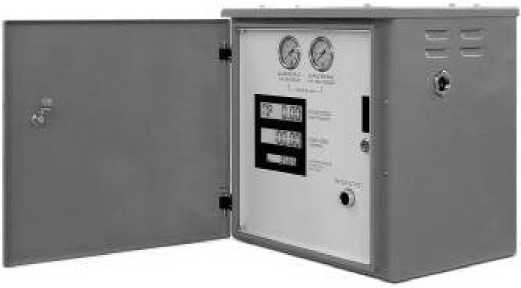

Рисунок 2 - Общий вид УТ модификаций «Топаз-110Г»

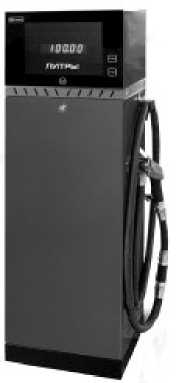

Рисунок 1 - Общий вид УТ модификаций «Топаз-11Xз»

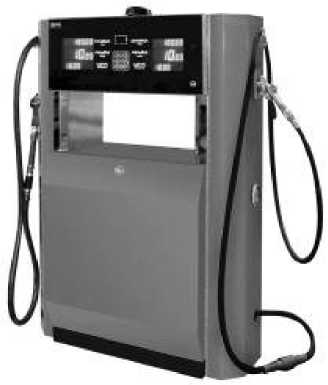

Рисунок 3 - Общий вид УТ модификаций «Топаз-2Х2Хз»

Рисунок 4 - Общий вид УТ модификаций «Топаз-2Х2ХзГ»

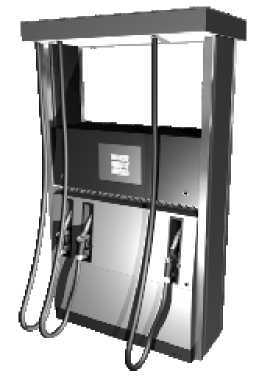

Рисунок 5 - Общий вид УТ модификаций «Топаз-3Х2Хз»

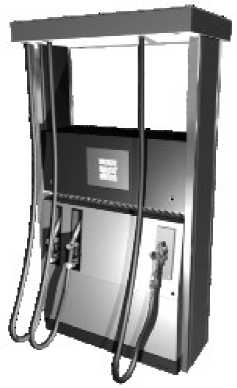

Рисунок 6 - Общий вид УТ модификаций «Топаз-3Х2ХзГ»

Рисунок 7 - Общий вид УТ модификаций «Топаз-4Х2ХзГ

Рисунок 8 - Общий вид УТ модификаций «Топаз-4Х2Хз»

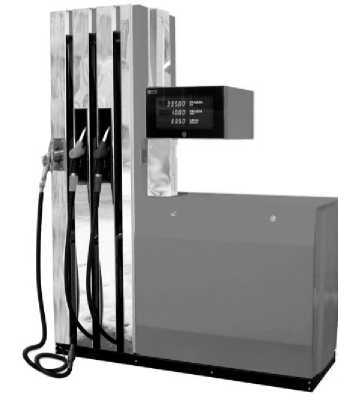

Рисунок 9 - Общий вид УТ модификаций «Топаз-51Хз»

Рисунок 10 - Общий вид УТ модификаций «Топаз-61Хз»

Рисунок 11 - Общий вид УТ модификаций «Топаз-61ХзГ»

а) с кожухом

б) без кожуха

в) без рамы

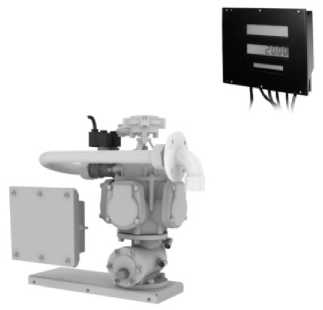

Рисунок 12 - Общий вид УТ модификаций «Топаз-81Хз»

Рисунок 13 - Общий вид сателлитов

Пломба изготовителя или пломба с нанесенным знаком поверки

а) с измерителем объёма ЖМТ               б) с измерителем объёма СУГ

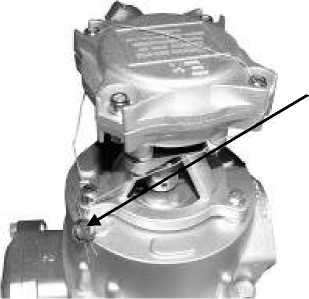

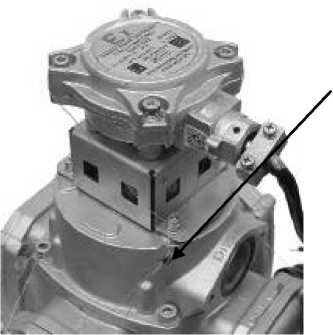

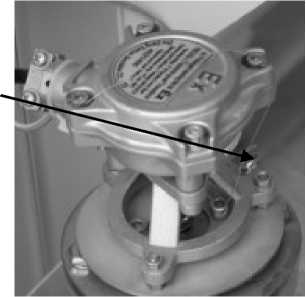

Рисунок 14 - Схемы пломбировки генераторов импульсов, производства фирмы «Zhejiang

Datian Machine Co., Ltd.»

Пломба изготовителя или пломба с нанесенным знаком поверки

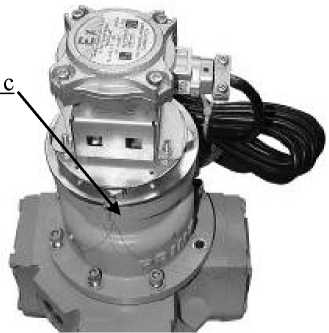

Рисунок 14а - Схемы пломбировки генераторов импульсов, производства ООО «Топаз-сервис»

Пломба изготовителя или пломба с нанесенным знаком поверки

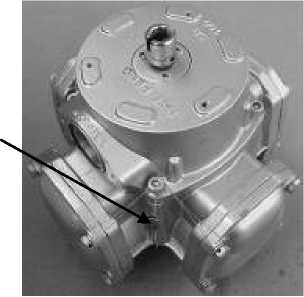

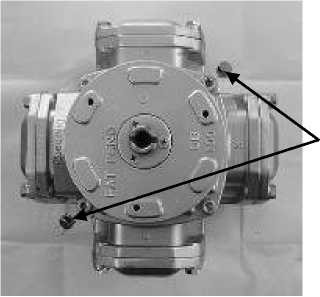

Рисунок 16 - Схема пломбировки измерителей объёма СУГ

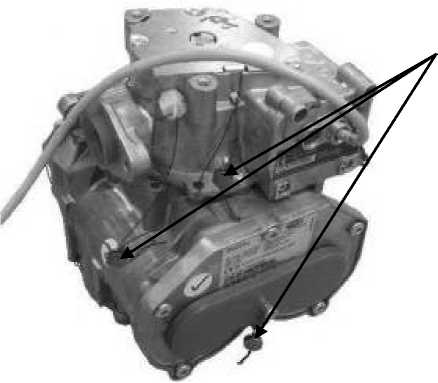

Рисунок 17 - Схема пломбировки измерителя объёма с генератором импульсов, производства фирмы «Tokheim UK Ltd.»

Пломба изготовителя или пломба с нанесенным знаком поверки

Пломба изготовителя или пломба с

нанесенным знаком поверки

а)

в)

б)

г)

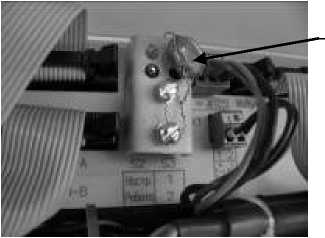

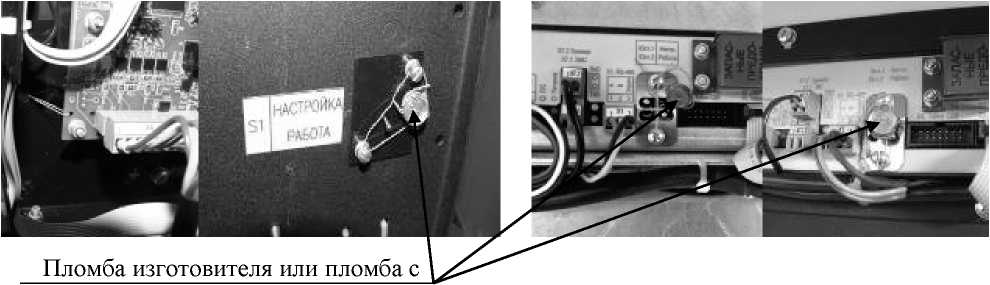

Рисунок 19 - Схема пломбировки устройства отчетного «Топаз-106К1Е»

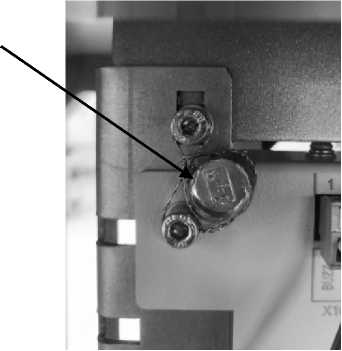

Рисунок 20 - Схема пломбировки узлов крепления блоков управления серии «Топаз-306БУ»

УТ имеют встроенное программное обеспечение (ПО) Топаз, которое устанавливается в блок управления и предназначено для:

• - сбора измерительной информации, обработки, регистрации и индикации результатов измерений;

• - автоматической блокировки возможности одновременной выдачи ЖМТ и СУГ (только для УТ модификаций «Топаз-Х1Х2ХзГ»);

• - управления процессом отпуска ЖМТ и (или) СУГ и обеспечения защиты;

• - осуществления информационного обмена УТ с внешними информационными системами и устройствами.

Нормирование метрологических характеристик УТ проведено с учетом влияния ПО.

Конструкция УТ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

Продолжение таблицы 3

наносится на табличку УТ методом лазерной гравировки или другим способом, не ухудшающим качество и обеспечивающим его сохранность в течение всего срока эксплуатации, на титульные листы эксплуатационных документов - типографским способом.

Таблица 4 - Комплектность УТ

осуществляется:

• - для измерений объема (массы) ЖМТ с номинальным расходом до 400 л/мин (кг/мин) и для измерений объема (массы) СУГ по документу ДСМК.400740.001 МП «Установки топливораздаточные «Топаз». Методика поверки», с изменением № 3, утвержденному ЗАО КИП «МЦЭ» 28.07.2020 г.;

• - для измерений объема ЖМТ с номинальным расходом до 160 л/мин по документам МИ 1864-88 «ГСИ. Колонки топливораздаточные. Методика поверки» установок топливораздаточных «Топаз» (при первичной и периодической поверке), МИ 2895-2004 «ГСИ. Колонки топливораздаточные. Методика периодической поверки мерниками со специальными шкалами» (при периодической поверке).

Основные средства поверки:

- по документу ДСМК.400740.001 МП:

- рабочие эталоны единицы объема жидкости 2 разряда из части 3 ГПС утвержденной приказом Росстандарта от 07 февраля 2018 № 256, мерники с номинальной вместимостью 2, 5, 10, 20, 50 дм³ при температуре 20 °С и пределами относительной погрешности измерений объёма жидкости не более ±0,08 % (±0,1 %);

• - вторичный эталон единицы объема и массы жидкости из части 2 ГПС утвержденной приказом Росстандарта от 07 февраля 2018 № 256, установка поверочная универсальная УПУ-АТ, регистрационный номер 54214-13, модификации УПУ-АТ 100 с номинальной вместимостью мерника 100 дм³ при температуре 20 °С, пределами допускаемой относительной погрешности установки при измерении объёма жидкости ±0,05 %, диапазоном измерений массы жидкости от 0,4 до 100 кг, пределами допускаемой относительной погрешности установки при измерении массы жидкости ± 0,04 %;

• - рабочие эталоны единицы объема жидкости 2 разряда, мерники металлические 2-го разряда для сжиженных газов ММСГ -1, регистрационный номер 22482-07, с номинальной вместимостью мерника 10 дм³, с пределами допускаемой относительной погрешности измерений доз сжиженного газа с учетом поправок по температуре и давлению ±0,1 %;

• - весы лабораторные ВМ, регистрационный номер 36468-07, модификации ВМ24001, диапазон взвешивания от 5 г до 24 кг, диапазон выборки массы тары 24 кг, цена деления шкалы (дискретность отчета, d) 100 мг, пределы допускаемой погрешности измерений (в интервалах взвешивания): ±1 г (от 5 г до 5 кг), ±2 г (от 5 до 20 кг) и ±3 г (от 20 до 24 кг);

• - по документу МИ 1864-88:

• - рабочие эталоны единицы объема жидкости 2 разряда из части 3 ГПС утвержденной приказом Росстандарта от 07 февраля 2018 № 256, мерники с номинальной вместимостью 2, 5, 10, 20, 50 дм³;

• - по документу МИ 2895-2004:

• - рабочие эталоны единицы объема жидкости 2 разряда из части 3 ГПС утвержденной приказом Росстандарта от 07 февраля 2018 № 256, мерники образцовые со специальной шкалой типа М2р-10-СШ, М2р-20-СШ, М2р-50-СШ, регистрационный номер 47402-11, с номинальной вместимостью мерника 10, 20, 50 дм³.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке, в формуляр и на места пломбировки расходомеров массовых Promass, LPGmass, счетчиков-расходомеров массовых Micro Motion, входящих в состав УТ, в соответствии с их эксплуатационными документами или как для аналогичных СИ в соответствии с МИ 3002-2006, как показано на рисунках 14 - 20.

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 4213-004-53540133-2015 Установки топливораздаточные «Топаз». Технические условия

Общество с ограниченной ответственностью «Топаз-сервис» (ООО «Топаз-сервис») ИНН 6143047015

Адрес: 347360, Ростовская обл., г. Волгодонск, ул. 7-я Заводская, 60 Телефон (факс): +7 (8639) 27-75-75 Web-сайт: http://topazelectro.ru E-mail: info@topazelectro.ru

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон (факс): +7 (495) 491-78-12

Е-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.

¹

Допускается размещение сборочных единиц в нескольких корпусах (БИУ, отсек гидравлики, сателлит).

²

Только для установок, предназначенных для измерений объёма и (или) массы дизельного топлива или керосина.

³

Для установок, укомплектованных насосными моноблоками производительностью до 80 л/мин при измерении объёма (массы) одного вида ЖМТ одновременно через два раздаточных рукава, допускается снижение номинального объемного (массового) расхода ЖМТ на величину до 20 %.

⁴

По заказу потребителя может быть установлена только индикация объёма (массы) ЖМТ или СУГ с верхним пределом диапазона показаний указателя разового учёта (для внутрихозяйственного учёта), не менее -999,99 л (кг) или 999 л (кг).

⁵

или температуры помутнения или кристаллизации дизельного топлива (керосина) и других видов ЖМТ.

⁶

Присоединительные размеры УТ определяются при заказе у изготовителя.
