ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики-расходомеры массовые "ЭМИС-МАСС 260" Назначение средства измеренийСчетчики-расходомеры массовые "ЭМИС-МАСС 260" (далее - счетчик-расходомер) предназначены для измерений массового расхода, массы, температуры, плотности, объемного расхода, объема жидкостей и газов в потоке.
Описание средства измеренийПринцип действия счетчиков-расходомеров при измерении массового расхода основан на использовании кориолисовых сил, действующих на поток среды, двигающейся по петле трубопровода, который колеблется с постоянной частотой, задаваемой с помощью генератора колебаний. Силы Кориолиса вызывают поперечные колебания противоположных сторон петли и, как следствие, фазовые смещения их частотных характеристик, пропорциональные массовому расходу.
Принцип действия счетчиков-расходомеров при измерении плотности основан на изменении собственной частоты колебаний петли трубопровода при изменении массы, вызванном изменением плотности измеряемой среды.
Счетчики-расходомеры не имеют вращающихся частей, результаты измерений не зависят от плотности, наличия твердых частиц, режимов протекания измеряемой среды и направления потока (прямое или обратное). Влияние отклонения температуры и давления измеряемой среды от температуры и давления калибровки может быть скомпенсировано электронным преобразователем.
Счетчики-расходомеры состоят из датчика (первичного преобразователя), который устанавливается в разрыв трубопровода, и электронного преобразователя (далее - преобразователь). Счетчики-расходомеры имеют следующие исполнения:
- по присоединению электронного блока: интегральное исполнение (преобразователь смонтирован непосредственно на датчике) и дистанционное исполнение (исполнение "Д" преобразователь соединяется с датчиком электрическим кабелем).
- по типу первичного преобразователя: стандартное и компактное ("К");
- по типу электроники: стандартное и расширенное (исполнение "У" с возможностью подключения датчика давления);
- по метрологическим характеристикам токового выхода: стандартное и исполнение "ТА".
Преобразователь в зависимости от его конфигурации обеспечивает обработку сигналов с датчика, вычисление объёмного расхода, интегрирование данных массового и объёмного расхода (функция счетчика), отображение показаний на индикаторе и формирует аналоговый токовый, частотно-импульсный и цифровые выходные сигналы.
При внесении в электронный преобразователь данных о плотности газа в стандартных условиях, счетчик-расходомер выполняет пересчет объемного расхода газа, приведенного к стандартным условиям.
Общий вид счетчиков-расходомеров различных исполнений показаны на рисунке 1, место пломбировки от несанкционированного доступа показано на рисунке 2.

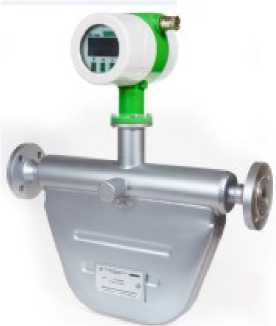

Интегральное исполнение счетчика-

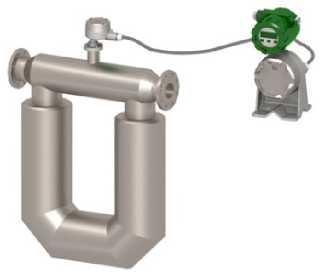

Дистанционное исполнение счетчика-
расходомера
Стандартное исполнение счетчика-расходомера
DN 25 - DN 300
расходомера

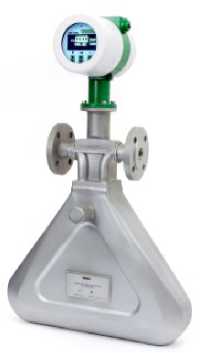

Стандартное исполнение счетчика-расходомера
DN 10 - DN 15

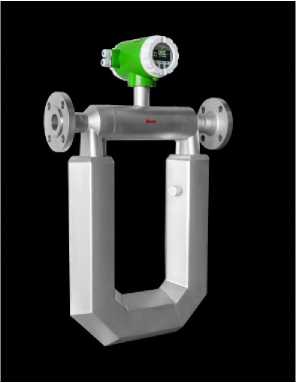

Компактное исполнение счетчика-расходомера
DN 10-DN 300
Рисунок 1 - Общий вид счетчиков-расходомеров "ЭМИС-МАСС 260" разных исполнений

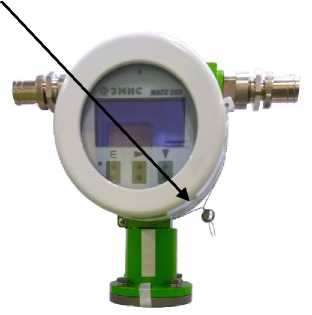

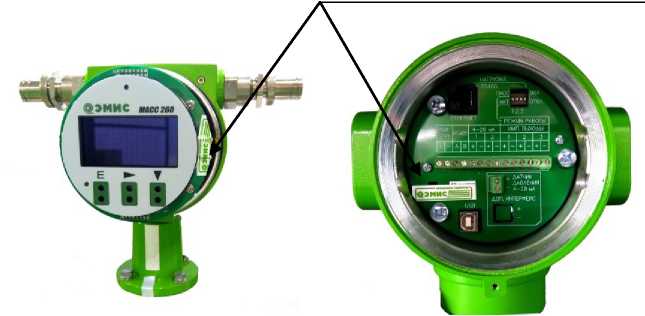

Место пломбировки
Рисунок 2 - Варианты пломбировки счетчиков-расходомеров "ЭМИС-МАСС 260", в зависимости от исполнения электронного блока
Счетчики-расходомеры имеют встроенное программное обеспечение (ПО) "ЭМИС МАСС 260", устанавливаемое в преобразователь, а также внешнее программное обеспечение "ЭМИС-Интегратор", устанавливаемое на ПК и отображающее получаемую информацию в окне программы на компьютере.
Встроенное ПО устанавливается в энергонезависимую память преобразователя на предприятии-изготовителе. Доступ к нему после установки не возможен.
Защита встроенного и внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Встроенное ПО ЭМИС-МАСС 260 | |
|
Идентификационное наименование ПО |
EM260 |
|
Номер версии ПО |
не ниже 2.8 |
|
Цифровой идентификатор ПО |
-* |
|
Встроенное ПО ЭМИС-МАСС 260 (расширенный тип электроники "У") | |
|
Идентификационное наименование ПО |
EM261 |
|
Номер версии ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
-* |
|
Внешнее ПО ЭМИС Интегратор | |
|
Идентификационное наименование ПО |
Integrator |
|
Номер версии ПО |
не ниже 3.0 |
|
Цифровой идентификатор ПО |
-** |
|
* - Цифровой идентификатор ПО встроенного программного обеспечения указывается в пас- | |
|
порте счетчика-расходомера массового ЭМИС-МАСС 260. | |
|
** - Цифровой идентификатор ПО внешнего программного обеспечения указывается в руко- | |
|
водстве по эксплуатации счетчика-расходомера массового ЭМИС-МАСС 260. | |
Метрологические и технические характеристики
Таблица 2.1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | ||
|
Исполнение расходомера |
Стандартное |
Компактное | |
|
Номинальный диаметр условного прохода DN, мм |
от 25 до 300 |
от 10 до 15 |
от 10 до 300 |
|
Измеряемая среда |
жидкость, газ | ||
|
Диапазон измерений массового расхода жидкости Qмж, кг/ч |
от 30 до 2500000 |
от 5 до 5000 |
от 5 до 2500000 |
|
Диапазон измерений объемного расхода жидкости Qvж, м3/ч |
от V10-2 до 8М03 |
от 1,6-10’3 до 16 |
от 1,6М0-3 до 8М03 |
|
Диапазон измерений плотности измеряемой среды, кг/м3 |
от 1 до 3000 | ||
|
Пределы допускаемой относительной погрешности массы (массового расхода) жидкости при регистрации результата измерения по индикатору, частотному, импульсному, токовому исполнению ТА и цифровым выходным сигналам в основном диапазоне, 30Ж, % |
±0,1; ±0,15; ±0,25; ±0,5 | ||
|
Пределы допускаемой относительной погрешности при регистрации результата измерения по индикатору, частотному, импульсному, токовому исполнению ТА и цифровым выходным сигналам в расширенном диапазоне, %:
|
± [30Ж + (Z / Qm®) • 100%] 1) ± [|SQm®| + (Лрж / рж) • 100%] | ||
Продолжение таблицы 2.1
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой относительной погрешности при измерении, %:
|
± [|^мж| + 0,2^Imax / (4 + 16-QmW QMЖmax)] ± [|5Qv^ + 0,2^Imax / (4 + 16-QvW QVЖmax] ) |
|
Пределы допускаемой абсолютной погрешности при измерении плотности жидкости по индикатору, частотному и цифровому выходным сигналам ДрЖ, кг/м3 |
±0,3; ±0,5; ±1,0 3) |
|
Пределы допускаемой абсолютной погрешности при измерении плотности жидкости, рассчитанной по токовому выходному сигналу ДрЖТ, кг/м3 |
±0,7; ±1,3 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры ДТ, °С |
±1,0 |
|
Диапазон измерений массового расхода газа QMr, кг/ч |
QMr = ^Xpr 4) ЙТ |
|
Диапазон измерений объемного расхода газа Qvr, м3/ч |
От 1,6-10’2 до 2,5406 |
|
Пределы допускаемой относительной погрешности массы (массового расхода) газа при регистрации результата измерения по индикатору, частотному, импульсному, токовому исполнению ТА и цифровым выходным сигналам в основном диапазоне, 30r, % |
±0,35; ±0,4; ±0,5; ±0,75 |
|
Пределы допускаемой относительной погрешности при измерении массы газа по индикатору, частотному, импульсному, токовому исполнению ТА и цифровому, выходным сигналам в расширенном диапазоне, %:
|
±[30г + (Z / Qмг) • 100%]5) ±[|5QMr| + (Дрг / рг) • 100%] |
|
Пределы допускаемой относительной погрешности при измерении, %:
|
±[|5QMr|+0,2-Imax/(4+16- QMr/QMrmax] ±[|3Qvr|+0,21max/(4 + 16^Qvr /Qvrmax] |
|
Пределы допускаемой абсолютной погрешности при измерении плотности газа по индикатору, частотному и цифровому выходным сигналам ДрГ, кг/м3 |
±1,0; ±2,0 |
|
Пределы допускаемой абсолютной погрешности при измерении плотности газа, рассчитанной по токовому выходному сигналу ДрГТ, кг/м3 |
±1,3; ±2,3 |
|
Пределы допускаемой относительной погрешности измерений массового расхода (массы) первого компонента двухкомпонентной среды, % |
±[^МЖ|(|3МЖ|)+(Р2^ДРЖ/ (р2 -Р2^р) • 100%] 6) |
Продолжение таблицы 2.1
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) первого компонента двухкомпонентной среды, % |
± [|^уж|(|5Уж|) + (Држ/(р-р2)- 100%] |
|
Примечания:
Основной и расширенный диапазон указывается в руководстве по эксплуатации счетчика-расходомера массового ЭМИС-МАСС 260.
Рмж - измеряемый массовый расход жидкости, т/ч; QMAmax - верхний предел диапазона измерения массового расхода жидкости, т/ч, указан в руководстве по эксплуатации счетчика-расходомера массового ЭМИС-МАСС 260. Qv» - измеряемый объемный расход жидкости, м3/ч; Qv®№ - верхний предел диапазона измерения объемного расхода жидкости, м3/ч.
кГ - эмпирический коэффициент, указан в руководстве по эксплуатации счетчика-расходомера
Разница между плотностью смеси и вторым компонентом не должна быть меньше погрешности измерений плотности смеси расходомером Држ<1р-р21. Данная функция доступна только для жидкостей. | |
Таблица 2.2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Параметры измеряемой среды
|
от - 50 до + 350 35 |
|
Выходные сигналы:
|
от 0 до 10000 от 0,025 до 100000 от 4 до 20 от 0,01 до 25000000 HART, Modbus RTU, Modbus ASCII, Modbus TCP/IP, FOUNDATION Fieldbus |
|
Условия эксплуатации:
|
от - 60 до +70 от - 50 до +70 от - 40 до +70 от 84 до 106,7 (90±3) |
Продолжение таблицы 2.2
|
Наименование характеристики |
Значение характеристики |
|
Напряжение электрического питания, В: | |
|
- от сети переменного тока частотой (50±1) Гц |
от 187 до 242 |
|
- от внешнего источника постоянного тока |
24 |
|
Потребляемая мощность, не более, при питании: | |
|
- от сети переменного тока частотой (50±1) Гц, В^А |
24 |
|
- от источника постоянного тока и от встроенной бата- | |
|
реи, Вт |
24 |
|
Габаритные размеры, мм: | |
|
- длина |
от 300 до 2100 |
|
- высота |
от 400 до 3700 |
|
- ширина |
от 90 до 600 |
|
Масса, кг |
от 10 до 3500 |
|
Средний срок службы, лет, не менее |
12 |
наносится на эксплуатационную документацию типографским способом, на табличку счетчика-расходомера - фотохимическим способом.
Комплектность средства измерений
|
Таблица 3 - Комплектность средства измерений | ||
|
Наименование |
Обозначение |
Количество |
|
Счетчик-расходомер массовый |
"ЭМИС-МАСС 260" |
1 шт. |
|
Руководство по эксплуатации |
ЭМ-260.000.000.000.00 РЭ |
1 экз. |
|
Паспорт |
ЭМ-260.000.000.000.00 ПС |
1 экз. |
|
Методика поверки |
ЭМ-260.000.000.000.01 МП с изменением №2 |
по заказу |
|
Комплект монтажных частей |
- |
по заказу |
осуществляется по документам: ЭМ-260.000.000.000.01 МП "Инструкция. Счетчики-расходомеры массовые "ЭМИС-МАСС 260". Методика поверки" с изменением №2, утвержден ЗАО КИП "МЦЭ" 30.05.2019 г.; МИ 3272-2010 "ГСИ Методика поверки на месте эксплуатации компакт-прувером в комплекте с турбинным преобразователем расхода и поточным преобразователем плотности"; МИ 3151-2008 «ГСИ. Преобразователи массового расхода. Методика поверки на месте эксплуатации трубопоршневой поверочной установкой в комплекте с поточным преобразователем плотности»; МИ 3313-2011 "ГСИ. Счетчики-расходомеры массовые. Методика поверки с помощью эталонного счетчика-расходомера массового".
Основные средства поверки:
-
- по документу ЭМ-260.000.000.000.01 МП, с изменением №2:
-
- рабочий эталон 1-го, 2-го разряда, вторичный эталон согласно Приказу Росстандарта от 7 февраля 2018 г. №256;
-
- термопреобразователи сопротивления по ГОСТ 6651-2009 (класс допуска А) совместно с измерителем температуры с погрешностью не более ±0,1 °С;
-
- плотномер ВИП-2МР, диапазон измерений плотностей от 650 до 2000 кг/м3, пределы абсолютной погрешности измерений ±0,1 кг/м3, регистрационный № 27163-09;
-
- ареометр стеклянный BS 718 L50SP, пределы абсолютной погрешности ±0,3 кг/м3, регистрационный № 31466-06;
-
- ареометр стеклянный для нефти АНТ-1, пределы абсолютной погрешности ±0,5 кг/м3, регистрационный № 37028-08.
-
- по документу МИ 3272-2010:
-
- компакт-прувер 1-го разряда с пределами допускаемой относительной погрешности не более ±0,05 кг/м3;
- поточный плотномер с пределами допускаемой относительной погрешности не более ±0,3 кг/м3.
- по документу МИ 3151-2008:
- трубопоршневая установка с пределами допускаемой относительной погрешности не более ±0,1 кг/м3;
- поточный плотномер с пределами допускаемой относительной погрешности не более ±0,3 кг/м3.
- по документу МИ 3313-2011:
- эталонный счетчик-расходомер массовый с пределами допускаемой относительной погрешности не более ±0,1 %.
Допускается применения аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта и/или на бланк свидетельства о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам-расходомерам массовым "ЭМИС-МАСС 260"Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Приказ Росстандарта от 29.12.2018 № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.024-2002. ГСИ. Государственная поверочная схема для средств измерений плотности
ТУ 4213-023-14145564-2009 Счетчики-расходомеры массовые "ЭМИС-МАСС 260". Технические условия
ИзготовительЗакрытое акционерное общество "Электронные и механические измерительные системы" (ЗАО "ЭМИС")
ИНН 7729428453
Адрес: 454091, г. Челябинск, пр. Ленина, д.3, офис 308
Телефон: +7(351) 729-99-12, факс: (351) 729-99-13
E-mail: sales@emis-kip.ru
Испытательный центрГосударственный центр испытаний средств измерений ЗАО КИП "МЦЭ"
(ГЦИ СИ ЗАО КИП "МЦЭ")
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Телефон/факс +7(495) 491-78-12
E-mail: sittek@mail.ru, kip-mce@nm.ru
Аттестат аккредитации ГЦИ СИ ЗАО КИП "МЦЭ" по проведению испытаний средств измерений в целях утверждения типа № 30092-10 от 30.09.2011 г.
В части вносимых изменений
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон/факс: +7(495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
