ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от « __»    ai^ryt^Ta     2024 г. № TT^T Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

№ п/п	Наименование типа	Обозначение типа	Заводской номер	Регистрационный номер в ФИФ	Правообладатель	Отменяемая методика поверки	Действие методик поверки сохраняется	Устанавливаемая методика поверки	Заявитель	Юридическое лицо, выдавшее заключение
1	2	3	4	5	6	7	8	9	10	11
1.	Анализаторы давления насыщенных паров поточные	RVP-4		39012-08			МП 231-00082008, МП 2310034-2016		Общество с ограниченной ответственностью «СокТрейд» (ООО «СокТрейд»), г. Санкт-Петербург	ФГУП «ВНИИМ им. Д.И.Менделеева», г. Санкт-Петербург
2.	Системы измерительные	«АЛКО-3М»		65067-16			ЛГФИ.407221.0 36-70 МИ		Акционерное общество «Арзамасский приборостроитель ный завод имени П.И.Пландина» (АО «АПЗ»), Нижегородская обл., г. Арзамас	ФГБУ «ВНИИМС», г. Москва
3.	Датчики уровня	LLT-RS		74747-19			МП 208-089 2018		Общество с ограниченной ответственностью «РивалКом» (ООО «РивалКом»),	ФГБУ «ВНИИМС», г. Москва

									Республика Татарстан, г. Набережные Челны
4.	Датчики уровня	LLT-MS		74748-19			МП 208-0882018		Общество с ограниченной ответственностью «РивалКом» (ООО «РивалКом»), Республика Татарстан, г. Набережные Челны	ФГБУ «ВНИИМС», г. Москва
5.	Система измерительноинформационная	СИИ ПВ-01	4	75730-19			МП 2550-03462019		Общество с ограниченной ответственностью «Производственн ое объединение «Киришинефтеор гсинтез» (ООО «КИНЕФ»), Ленинградская обл., г. Кириши	ФГУП «ВНИИМ им. Д.И.Менделеева», г. Санкт-Петербург
6.	Устройства бортовые	БУ МТ 003		88238-23	Общество с ограниченной ответственностью «МосОблТелемат ика» (ООО «МосОблТелемат ика»), Московская обл., г. Раменское		МП 8501-22-06		Общество с ограниченной ответственностью «МосОблТелемат ика» (ООО «МосОблТелемат ика»), Московская обл., г. Раменское	ФГУП «ВНИИФТРИ», Московская обл., г. Солнечногорск, рп. Менделеево
7.	Манометры, вакуумметры, мановакуумметры показывающие с трубчатой пружиной			88813-23	Фирма «General Instruments Consortium», Индия		МП 202-02-2023		Общество с ограниченной ответственностью «НТА-Пром» (ООО «НТА-Пром»), г. Москва	ФГБУ «ВНИИМС», г. Москва

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» августа 2024 г. № 1944

Регистрационный № 39012-08

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы давления насыщенных паров поточные RVP-4

Назначение средства измерений

Анализаторы давления насыщенных паров поточные RVP-4 (далее - анализаторы) предназначены для непрерывных циклических измерений давления насыщенных паров нефти и нефтепродуктов непосредственно в трубопроводе или технологической линии.

Описание средства измерений

Конструктивно анализатор представляет собой стационарную автоматизированную установку, подключенную к потоку продукта через систему пробоотбора и подготовки пробы, в состав которой входят:

- камера подогрева и термостатирования пробы с программируемым режимом и контролем температур на входе и выходе из камеры;

- механизм дозирования порции пробы и ее подачи в ИК;

- измерительная камера (далее - ИК), обеспечивающая соотношение объемов пар-жидкость 4:1;

- датчик давления, фиксирующий текущее и максимальное давление пара нефти или нефтепродукта;

- электронный контроллер, обеспечивающий контроль задание условий испытания и управление аппаратурой;

- жидкокристаллический дисплей для вывода режимов результатов измерений.

По дополнительному заказу в комплект поставки может охлаждения.

Принцип действия анализатора заключается в измерении парциального давления насыщенного пара, который находится в термодинамическом равновесии с жидкой фазой пробы нефти или нефтепродукта. Порция анализируемой пробы подается на вход анализатора, нагревается и направляется в ИК анализатора. ИК термостатируется при температуре (37,8 ± 0,1) °С. После этого объем камеры увеличивается за счет поступательного движения поршня до установления в ИК соотношения объемов парогазовой фазы к объему жидкой фазы 4:1. Парогазовая смесь выдерживается в ИК до установления равновесия жидкость-пар, после чего происходит измерение текущего значения давления насыщенных паров пробы. Максимальное показание датчика давления индицируется на дисплее анализатора.

В рабочем режиме анализатора на дисплей индицируются следующие показатели: наименование текущей операции, время ее протекания; температура пробы на входе в ИК; температура ИК; текущие показания датчика давления и результат измерений - максимальное значение давления в ИК, зафиксированное в процессе измерений.

Заводской номер в виде цифрового кода наносится методом наклейки на корпус анализатора.

Нанесение знака поверки на анализаторы не предусмотрено.

Пломбировка анализаторов не предусмотрена.

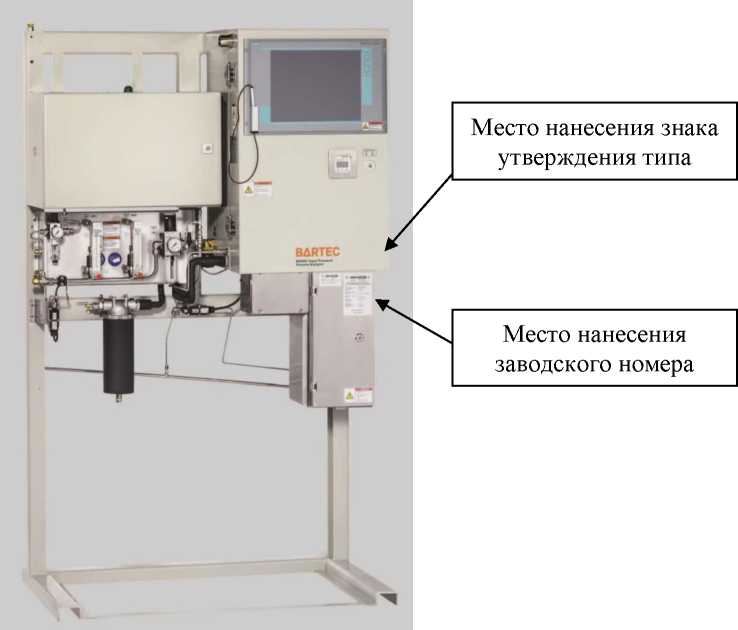

Общий вид анализаторов с указанием мест нанесения знака утверждения типа и заводского номера приведен на рисунке 1. Общий вид заводской таблички приведен на рисунке 2.

«BARTEC BENKE GmbH», BorsigStraRe 10,

D-21465 Reinbek/Hamburg, Germany

Промышленный анализатор давления насыщенных паров RVP-4 ТОО «Фирма Торговая палата» № ЕАЭС KZ 7100841.01.01.02918 1Ex h Tx Gb X

+5<tOkp.<+40°C IP 54 Эл. питание ~ 220-240В/50 Гц, 500 Вт

Дата изготовления:^/20.. Зав. №

Рисунок 2 - Общий вид заводской таблички

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение (ПО) «PACS RVP4». ПО анализатора позволяет рассчитывать давление насыщенных паров по Рейду в соответствии с ГОСТ 1756-2000 (ИСО 3007-99), «сухому методу Рейда» по ГОСТ 28781-90, а также по международным стандартам ASTM 5191, EN 13016-1, ASTM D 6377, ASTM D 4953, ASTM D 323.

ПО выполняет следующие функции: выбор метода измерений, единицы измерений давления и температуры, установка даты и времени, управление работой анализатора, прием, обработка и отображение измерительной информации, автоматическая диагностика состояний анализатора, сохранение и передача результатов измерений по интерфейсам связи.

Влияние ПО учтено при нормировании метрологических характеристик. Уровень защиты ПО от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	PACS RVP-4
Номер версии (идентификационный номер) ПО	V 4.Х.ХХ1)
Цифровой идентификатор ПО	-
1) Последовательность цифр, не являющаяся метрологически значимой частью ПО.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики анализаторов давления насыщенных паров поточных RVP-4

Наименование характеристики	Значение
Диапазон показаний давления насыщенных паров, кПа	от 7 до 1000
Диапазон измерений давления насыщенных паров, кПа	от 8 до 115
Пределы допускаемой относительной погрешности измерений, % - в диапазоне от 8 до 12 кПа	±10
- в остальном диапазоне измерений	±5

Таблица 3 - Основные технические характеристики анализаторов давления насыщенных паров поточных RVP-4

Наименование характеристики	Значение
Диапазон показаний температуры, oC	от 0 до 50
Соотношение объемов пар-жидкость	4:1
Потребляемая мощность, В^А, не более	500
Напряжение питающей сети, В	230110 %
Частота питающей сети, Гц	50±1
Степень защиты от воздействий окружающей среды	IP54
Габаритные размеры, мм, не более -длина	1191
- ширина	710
- высота	1930
Масса, кг, не более	250
Маркировка взрывозащиты	1Ex h Tx Gb X
Условия эксплуатации: - диапазон рабочих температур окружающего воздуха, °С	от +5 до +40
- относительная влажность, воздуха, %, не более	70
- атмосферное давление, кПа	от 84 до 106
Средний срок службы, лет, не менее	10

Знак утверждения типа

наносится на титульный лист эксплуатационной документации и на блок управления в виде наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность

поточных RVP-4

давления насыщенных

Наименование	Обозначение	Кол-во	Примечание
Анализатор давления насыщенных паров поточный	RVP-4	1 шт.	-
Система охлаждения	-	1 шт.	по дополнительному заказу
Руководство по эксплуатации	-	1 экз.	-

Сведения о методиках (методах) измерений

приведены в разделе 4 «Конструкция и принцип действия» руководства по эксплуатации «Анализаторы давления насыщенных паров поточные RVP-4».

Нормативные и технические документы, устанавливающие требования к средству измерений

Техническая документация изготовителя.

Изготовитель

Фирма «BARTEC BENKE GmbH», Германия

Адрес: Борсигштрассе 10 D-21465 Райнбек

Телефон:: +49 40 72703-0

Факс: +49 40 72703-228

Испытательный центр

Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени

(ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 251-76-01 Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» августа 2024 г. № 1944

Регистрационный № 65067-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные «АЛКО-3М»

Назначение средства измерений

Системы измерительные «АЛКО-3М» (далее - системы) предназначены для измерений и учета объема спирта, дистиллята, водки и водно-спиртовых растворов (далее - измеряемая среда), объемной концентрации (далее - крепость) и объема этилового спирта, содержащегося в измеряемой среде, а также для формирования и передачи информации в единую государственную автоматизированную систему учета объема производства и оборота этилового спирта алкогольной и спиртосодержащей продукции (ЕГАИС).

Описание средства измерений

Принцип действия систем основан на измерении объема (объемного расхода), процентного содержания (концентрации) и температуры спиртового раствора с последующим расчетом объема безводного спирта.

Система включает в себя специализированный вычислитель СВ-3-5 (далее - СВ), контроллер связи КС (далее - КС) и устройства, именуемые в дальнейшем датчиками:

• -  турбинный преобразователь расхода геликоидный ТПРГ (регистрационный №23153-14) для измерений объема среды;

• - оптический спиртомер «ИКОНЭТ-ВС-П» (регистрационный № 24941-07) или плотномер-спиртомер ПЛОТ-3С-М-Ц (регистрационный № 58753-14) (далее - спиртомер), для измерений объемной концентрации этилового спирта в измеряемой среде (далее - крепость);

• - один из термопреобразователей сопротивления платиновых с градуировочной характеристикой 100П для измерений температуры среды (далее - ТСП):

ТС-Б (регистрационный №61801-15); ТС-Б, ТС-Б-Ex (регистрационный №72995-20);

ТП-9201-02 (регистрационный № 48114-11);

ТСП-1199, ТСП-1199Е\Н (регистрационный № 49041-12);

ТСП012 (регистрационный №43587-10); ТСП-001 (регистрационный № 41750-09);

ОВЕН ДТС035-100П.А4.60.МГ, ОВЕН ДТС035-100П.А4.60.МГ Ех (регистрационный №28354-10);

• - универсальный счетчик бутылок УСБ-5 или управляющий модуль учета продукции УМУП (далее - счетчик бутылок) для подсчета количества бутылок, прошедших через зону контроля счетчика.

По заказу потребителя система может поставляться без счетчика бутылок и (или) без КС.

Сигналы от всех датчиков обрабатываются СВ, который индицирует и архивирует параметры измеряемой среды.

Для передачи информации в ЕГАИС система подключается к «Устройству сбора и передачи данных УСПД-ПК ИС «АЛКО» (далее - УСПД-ПК). УСПД-ПК опрашивает подключенные к нему системы, формирует файл данных в специальном формате и передает его в ЕГАИС.

Подключение нескольких систем к УСПД-ПК осуществляется посредством каскадного соединения КС. К одному УСПД-ПК может быть подключено до 13 систем.

Система выводит на индикатор СВ следующие параметры: суммарный объем измеряемой среды при рабочей температуре и приведенный к температуре 20 °С; суммарный объем безводного спирта, содержащегося в измеряемой среде, приведенной к температуре 20 °С; текущий объемный расход; крепость измеряемой среды; температуру измеряемой среды; суммарное количество бутылок, прошедших по линии розлива; текущее время и текущую дату; сообщения об ошибках.

Система также обеспечивает: сохранение ранее измеренных значений объемов, температуры измеряемой среды, крепости, количества бутылок и времени наработки при отключении питания системы в течение 10 лет с отметкой в памяти момента отключения; индикацию показателей за смену с возможностью сброса текущей индикации; хранение в архиве шестнадцати сброшенных информаций о показателях за смену; создание суточного архива глубиной 5 лет, часового глубиной 6 месяцев и возможность вывода из архивов на собственный индикатор, УСПД-ПК и в ЕГАИС информации о суммарных объемах, крепости, температуре, количестве бутылок, отключении питания системы и ошибках за любые сутки пяти лет или за любой час шести месяцев по отношению к текущей дате, индицируемой СВ; возможность корректировки текущей даты и текущего времени, изменения масштабирующего коэффициента, ввода кода пользователя системы, изменения пароля пользователя.

Информация в суточном архиве сохраняется в течение 5 лет по отношению к текущей дате, индицируемой СВ.

Условное обозначение системы состоит из наименования «АЛКО-3М», значения диаметра условного прохода входящего в комплект поставки ТПРГ (далее - Ду), кода входящего в комплект поставки спиртомера (И - «ИКОНЭТ-ВС-П», Пл - ПЛОТ-3С-М-Ц), кода измеряемой среды (только при поставке со спиртомером типа «ИКОНЭТ-ВС-П»): С2 - для спирта ректификованного, В2 - для водки, Д2 - для дистиллята, ректификованного и коньячного спиртов.

В зависимости от типа спиртомера и диапазона измерений крепости система выпускается в нескольких исполнениях:

Таблица 1

Соответствующие символы в обозначении системы	Спиртомер	Диапазон измерений крепости, %	Измеряемая среда
Пл	ПЛОТ-3С-М-Ц-Б	от 36 до 99,99	спирт ректификованный, коньячный дистиллят, водка
ИВ2	«ИКОНЭТ-ВС-П» «1»	от 38 до 60	водка
ИС2	«ИКОНЭТ-ВС-П» «2»	от 85 до 97	спирт ректификованный
ИД2	«ИКОНЭТ-ВС-П» «3»	от 50 до 97	дистиллят, спирты ректификованный и коньячный

Каждая из составных частей системы обладает взаимозаменяемостью.

Наименование систем, их заводские номера, основные технические характеристики указываются термотрансферным методом на информационный шильдик, устанавливаемый на монтажный шкаф. Заводские номера систем состоят из арабских цифр по системе нумерации предприятия-изготовителя. Пример информационного шильдика представлен на рисунке 1.

хОч JSC "Arzamassky          ж до "Арзамасский

PnborOTtroitelny               примростроительный

\ J Zawod Imem Plandina           завод имени П.Й.Пландина"

ИЗМЕРИТЕЛЬНАЯ СИСТЕМА Алко-зм гдг g

ЛГФИ.407221.036ТУ       Ibil

220 V 50 Hz 100 W      IP54

№ 01240004   2024 г.

Маркировка взрывозащиты 1 Ех d ib [Ex ib Gb] НВ ТЗ Gb

Серт№ ЕАЭС RU C-RU.AX58.B.01940/21

000 Центр "ПрофЭкс"

Рисунок 1 - Пример информационного шильдика

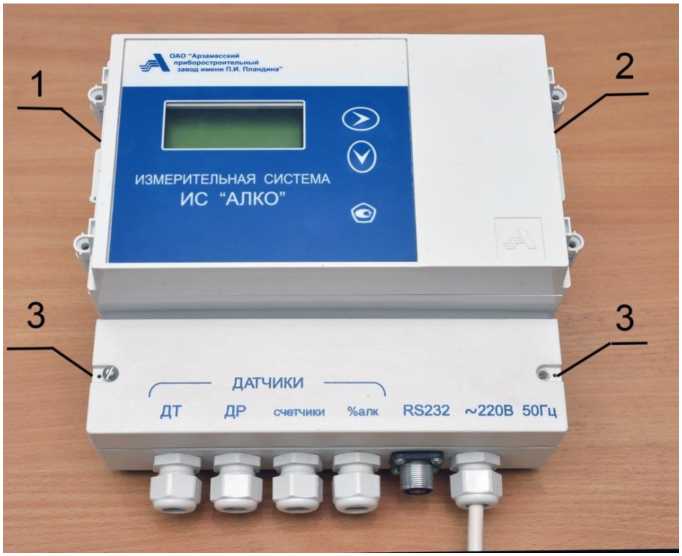

Общий вид СВ, места пломбирования и нанесения знака поверки указаны на рисунке 2.

1 - пломба завода-изготовителя; 2 - знак поверки;

3 - пломбы специалиста, проводившего пуско-наладочные работы Рисунок 2 - Общий вид СВ, места пломбирования и нанесения знака поверки

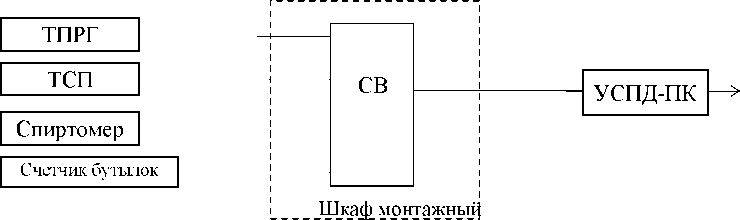

Структурная схема системы при передаче данных в ЕГАИС от одной системы через УСПД-ПК приведена на рисунке 2.

в ЕГАИС

Рисунок 3 - Структурная схема системы при передаче данных в ЕГАИС от одной системы

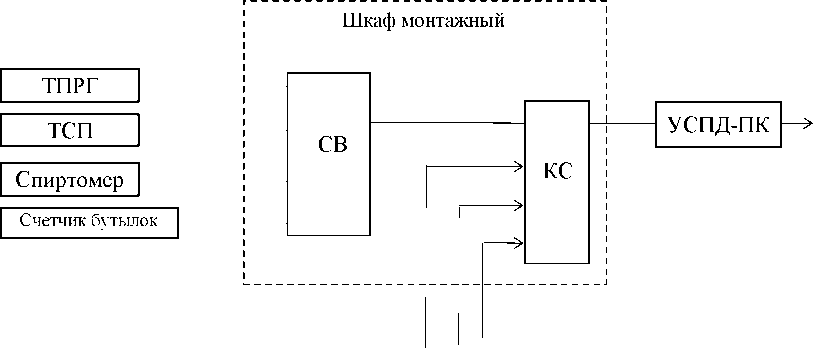

Структурная схема системы при передаче данных в ЕГАИС от нескольких систем через один УСПД-ПК приведена на рисунке 3

в ЕГАИС

Рисунок 4 - Структурная схема системы при передаче данных в ЕГАИС от нескольких систем

] от КС или СВ ] I других систем I

Программное обеспечение

Программное обеспечение, записанное в микроконтроллер СВ, обрабатывает данные, поступающие от датчиков, вычисляет расход, объемы, температуру измеряемой среды, определяет внештатные ситуации с формированием сигнала аварии, отображает текущую и архивную информацию на собственном индикаторе, формирует часовой и суточный архивы, обеспечивает передачу данных на УСПД-ПК.

Запись программного обеспечения в микроконтроллер осуществляется через технологический разъем, находящийся внутри электронного блока СВ. При выходе из производства СВ пломбируется пломбами ОТК и поверителя согласно рисунку 2. Конструкция СВ не допускает каким-либо иным способом запись программного обеспечения в микроконтроллер.

Идентификационные данные программного обеспечения, записанного в СВ, приведены в таблице 2.

Таблица 2

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ЛГФИ.00251-01
Номер версии (идентификационный номер) ПО	7.ХХ
Цифровой идентификатор ПО	AD54

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных

изменений соответствует уровню - «высокий», в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 3

Ду тпрг, мм	Минимальный расход (Qmin), л/с (м3/ч)	Максимальный расход (Qmax), л/с (м3/ч)	Масса ТПРГ, кг, не более	Габаритные размеры ТПРГ, мм, не более
12	0,05 (0,18)	0,45 (1,62)	0,4	80x90x40
20	0,16 (0,576)	2,5 (9,0)	0,7	100x100x50
32	0,4 (1,44)	6,0 (21,6)	1,3	125x115x65
40	0,6 (2,16)	10 (36,0)	2,0	140x115x65
50	0,8 (2,88)	16 (57,6)	3,0	160x130x80
80	2,0 (7,2)	40 (144)	7,5	200x160x110
100	3,0 (10,8)	60 (216)	10,0	225x180x125

Таблица 4

Наименование характеристики	Значение
Пределы допускаемой относительной погрешности измерений суммарного объема, %	±0,5
Пределы допускаемой относительной погрешности измерений объема безводного спирта, приведенного к температуре + 20°С, %	± 0,8
Диапазон температур измеряемой среды, °С	от -30 до +40
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±0,5
Диапазоны измерений крепости, % - при укомплектовании спиртомером ПЛОТ-3С-М-Ц в
диапазоне температур измеряемой среды:
от -10 до + 40 °С	от 36 до 50
от -30 до + 40 °С	свыше 50 до 99,99
- при укомплектовании спиртомером «ИКОНЭТ-ВС-П» в	во всем диапазоне
диапазоне температур измеряемой от +5 до + 40 °С	измерений согласно исполнению (см. таблицу 1)
Пределы допускаемой абсолютной погрешности измерений крепости, %	± 0,2
Давление измеряемой среды, МПа, не более:
- для систем с ПЛОТ-3С-М-Ц	1,6
- для систем с «ИКОНЭТ-ВС-П»	0,25
Длина соединительных кабелей между СВ и датчиками, м, не более	50
Напряжение питания:
- частота, Гц	50±1
- напряжение, В	220122
Потребляемая мощность, В-А, не более	100
Система устойчива к воздействию внешнего магнитного поля: - постоянного напряженностью, А/м	до 40
- переменного частотой 50 Гц, напряженностью, А/м	до 40
Степень защиты датчиков системы по ГОСТ 14254-2015,
не менее	IP54

Наименование характеристики	Значение
Устойчивость составных частей системы к воздействию
температуры окружающей среды, °С:
- ТПРГ, ТСП, ПЛОТ-3С-М-Ц	от - 30 до + 40
- СВ	от + 5 до + 40
- Остальные составные части системы	от + 15 до + 35
Устойчивость составных частей системы к воздействию
относительной влажности, %:
- ТПРГ, ТСП, ПЛОТ-3С-М-Ц (при температуре плюс
35+2 °С)	95+3
-остальные составные части системы (при температуре плюс
25°С и более низких температурах без конденсации влаги)	до 80
Средняя наработка на отказ, ч, не менее	12 000
Средний срок службы, лет, не менее	12

Знак утверждения типа

наносится на лицевую панель вычислителя СВ методом трафаретной печати и на титульный лист паспорта - типографским способом.

Комплектность средства измерений

Таблица 5

Наименование	Обозначение	Количество	Примечание
Система измерительная в составе: - турбинный преобразователь расхода геликоидный	«АЛКО-3М»	1 экз.
	ТПРГ	1 экз.	исполнение согласно заказу
- плотномер-спиртомер ПЛОТ-3С-М-Ц-Б или оптический спиртомер «ИКОНЭТ-ВС-П»	ПЛОТ-3С-М-Ц-Б «ИКОНЭТ-ВС-П»	1 экз.	тип согласно заказу
- термопреобразователь сопротивления платиновый	ТСП	1 экз.
- счетчик бутылок	УСБ-5 или УМУП	1 экз.	По заказу потребителя
- контроллер связи	КС	1 экз.

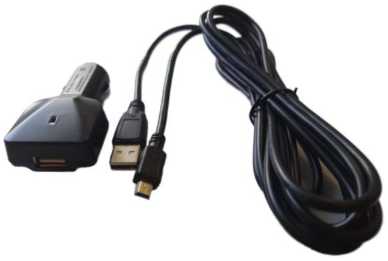

Комплект соединительных кабелей и комплекты для монтажа составных частей системы		1 компл.	Согласно составу системы
Комплект           эксплуатационной документации	-	1 компл.
Системы измерительные «АЛКО-3М». Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 2.2 ЛГФИ.407221.036 РЭ «Система измерительная «АЛКО-3М». Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений:

Постановление Правительства Российской Федерации от 31 декабря 2020 г. № 2466 «О ведении и функционировании единой государственной автоматизированной информационной системы учета объема производства и оборота этилового спирта, алкогольной и спиртосодержащей продукции»;

Приказ Росстандарта от 26 сентября 2022 г. №  2356 «Об утверждении

Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ГОСТ 12.2.007.0 - 75 «ССБТ. Изделия электротехнические. Общие требования безопасности»;

ЛГФИ.407221.036 ТУ Системы измерительные «АЛКО-3М». Технические условия.

Изготовитель

Акционерное общество «Арзамасский приборостроительный завод имени

П.И.Пландина» (АО «АПЗ»)

ИНН 5243001742

Адрес: 607220, Нижегородская обл., г. Арзамас, ул. 50 лет ВЛКСМ, д. 8а

Телефон: (831-47) 7-91-20, 7-91-2133

Факс: (831-47) 7-95-77, 7-95-26

www.aoapz.com E-mail: apz@aoapz.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон / факс (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» августа 2024 г. № 1944

Регистрационный № 74747-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики уровня LLT-RS

Назначение средства измерений

Датчики уровня LLT-RS предназначены для контактного измерения уровня, раздела сред двух жидкостей.

Описание средства измерений

Принцип действия датчиков уровня LLT-RS основан на взаимодействии резистивногерконовой цепи с постоянным магнитом в поплавке, движущемся вдоль чувствительного элемента. Магнитное поле поплавка переключает герконы и цепь работает по схеме трехпроводного потенциометра. На выходе датчика уровня получается потенциометрический или резистивный сигнал, который преобразуется электронным блоком в значение уровня.

Датчики уровня LLT-RS состоят из следующих функциональных блоков:

- чувствительного элемента (ЧЭ), который представляет собой жесткий или гибкий волновод;

- поплавка с магнитом;

- электронного блока (ЭБ), выполняющего функцию аналого-цифрового преобразования значения сопротивления измерительной цепи (потенциометрический сигнал) в значение уровня и обеспечивающего работу датчика уровня по различным протоколам связи (опционально). ЭБ может иметь показывающее устройство (ПУ) в виде LCD или LED экрана.

Измеренные данные передаются в систему верхнего уровня в аналоговом (токовый сигнал от 4 до 20 мА) и цифровом виде по протоколам HART/UART с поддержкой протокола ModBus или по протоколам Profibus PA/DP, Foundation Fieldbus, в зависимости от используемого вторичного преобразователя.

Датчики уровня LLT-RS могут быть установлены в выносную уровнемерную камеру или на поплавковый магнитный указатель уровня. В случае установки на поплавковый магнитный указатель уровня поплавком датчика уровня служит поплавок указателя уровня.

Датчики уровня LLT-RS имеют три модификации идентифицируемыми числами 5, 10 и 15, которые соответствуют номинальным значениям пределов допускаемой основной абсолютной погрешности измерений уровня. Каждая из модификаций может быть выполнена как различные комбинации ЧЭ и ЭБ в соответствии с заказом.

Общий вид датчиков уровня LLT-RS представлен на рисунке 1.

Пломбирование датчиков уровня LLT-RS не предусмотрено.

Датчик уровня LLT-RS-T.TG1/2-S-5-L800/500/14-HT-BA-TRH-F5T51/15/A/40-N-N

Позиция;

Серийный №:   6’

Траб.: -40..+250

Изготовлено: 9.2018

ООО "РивалКом"                Г П Г

ТУ4214-002-ЭЗОБ7В24-2013           к Н I

httpz/ywww.pHBanKOM.ptf             LI IL

д)

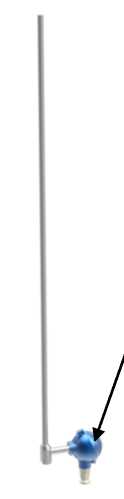

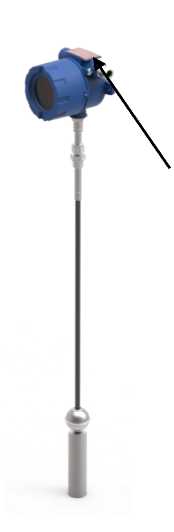

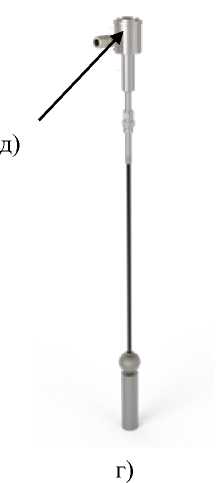

Рисунок 1 - Общий вид датчиков уровня LLT-RS

а) жесткий волновод с ПУ

б) гибкий волновод с ПУ

в) жесткий волновод без ПУ

г) гибкий волновод без ПУ

д) пример информационной таблички

Программное обеспечение

Внутреннее ПО ЭБ реализует функции аналого-цифрового преобразования сопротивления измерительной цепи (потенциометрический сигнал) в значение уровня, а также вывод данных через цифровой интерфейс, в том числе на показывающее устройство ЭБ.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	RV-PRS/XX. 6.07
Номер версии (идентификационный номер) ПО	не ниже 6.07
Цифровой идентификатор ПО	0xB017
Алгоритм вычисления цифрового идентификатора ПО	CRC16

Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
	с жёстким ЧЭ			с гибким ЧЭ
Диапазон длин (Lna), изготавливаемых ЧЭ, мм*	150- 6600			150 - 10100
Нижняя Lн и верхняя Lb зона нечувствительности, мм, не менее	50
Диапазон измерений уровня (М), мм*	Ечэ - (Lh+Lb)**
Шаг герконовой цепи, мм	4,5	9	13	4,5	9	13
Пределы допускаемой основной абсолютной погрешности измерений уровня, мм	±5	±10	±15	±5	±10	±15
Пределы допускаемой дополнительной относительной погрешности преобразования значения уровня в резистивный выходной сигнал, %	±1
Пределы допускаемой дополнительной относительной погрешности преобразования значения уровня в резистивный выходной сигнал при изменении температуры окружающей среды от нормальных условий измерений на каждые 10 °С, %	±0,1
Пределы допускаемой дополнительной приведенной*** погрешности преобразования значения уровня в стандартный токовый выходной сигнал, %	±0,2
Пределы допускаемой дополнительной приведенной*** погрешности преобразования значения уровня в стандартный токовый выходной сигнал при изменении температуры окружающей среды от (20 ± 5) °С на каждые 10 °С, %	±0,01
Нормальные условия измерений - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +15 до +25 от 30 до 80 от 84 до 106,7
*- в соответствии с заказом **- L43, Lk, Lb - длина ЧЭ, нижней и верхней зоны нечувствительности соответственно *** - в качестве нормирующего значения принята разность между максимальным и минимальным значениями диапазона выходного токового сигнала (от 4 до 20 мА)

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Масса датчика уровня, кг, не более	80
Степень защиты от внешних воздействий*	IP54, IP65, IP68, IP69 по ГОСТ 14254-2015
Тип показывающего устройства	LCD / led
Напряжение питания постоянного тока, В	от 12,0 до 36,0
Потребляемая мощность, Вт, не более	3,0
Параметры выходных аналоговых сигналов:
- сила тока, мА	от 4 до 20
- трехпроводный потенциометр (линейный резистивный), кОм, не более	100

таблицы 3

Наименование характеристики	Значение
Выходной цифровой сигнал	HART/UART с поддержкой протокола ModBus или по протоколам Profibus PA/DP, Foundation Fieldbus
Плотность измеряемой среды, кг/м3, не менее	330
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при 35 °С, % - атмосферное давление, кПа	от -60 до +85** до 95 от 84 до 106,7
Давление измеряемой среды, МПа, не более	42
Температура измеряемой среды, °С	от -196 до +250
Габаритные размеры электронного блока, мм, не более - высота - ширина - длина	125 150 150
Маркировка взрывозащиты: - искробезопасная цепь - взрывонепроницаемая оболочка	0Ex ia IIC T6_T1 Ga 1Ex d IIC T6 T1 Gb
Средний срок службы, лет, не менее	12
*- в соответствии с заказом **- LCD-дисплей функционирует при температуре от минус 20 до плюс 85 °С окружающей среды. При минус 20 °С исчезает индикация на дисплее, дисплей востанавливает работоспособность при возвращении температуры в указанные пределы. При температуре ниже минус 20 °С для считывания результата измерений используется токовый выход, либо выходной цифровой сигнал.

Знак утверждения типа

наносят на информационную табличку на корпусе датчика уровня LLT-RS методом фотохимического травления или лазерной гравировкой, и на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Датчик уровня	LLT-RS	1 шт.
Монтажный комплект*		1 шт.
Руководство по эксплуатации		1 экз.**
Паспорт		1экз.
Поверочный поплавок	F4S40/15/A/10	1 шт.**
* - поставляется в соответствии с заказом ** - допускается поставлять один экземпляр(штуку) в один адрес отгрузки

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

ТУ 4214-002-93067824-2013 «Датчики уровня LLT. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «РивалКом» (ООО «РивалКом») ИНН 1650136480

Адрес: 423800, Татарстан, г. Набережные Челны, ул. Техническая, д. 37 Юридический адрес: 423822, Татарстан, г. Набережные Челны, ул. Ивана Утробина, д. 1/1

Телефон/факс: +7 (8552) 910-911

Web-сайт: www.rivalcom.ru / www.ривалком.рф

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

E-mail: office@vniims.ru

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

Web-сайт: http://www.vniims.ru Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» августа 2024 г. № 1944

Регистрационный № 74748-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики уровня LLT-MS

Назначение средства измерений

Датчики уровня LLT-MS предназначены для контактного измерения уровня жидкости и уровня раздела сред двух жидкостей.

Описание средства измерений

Принцип действия датчиков уровня LLT-MS основан на магнитострикционном эффекте. Электронным блоком подаётся импульс, создающий перпендикулярное магнитное поле по всей длине волновода. Начинается отсчёт времени. В месте нахождения поплавка с постоянным магнитом возникает импульс упругой деформации, который отражается в сторону электронного блока. На конце волновода находится пьезокерамический преобразователь, преобразующий механические колебания отраженного импульса в электрический сигнал. В момент регистрации отраженного импульса отсчёт времени заканчивается. Измеренный интервал времени пропорционален расстоянию до поплавка. Уровень продукта определяется как разность значения высоты установки датчика уровня и измеренного расстояния до поплавка.

Датчики уровня LLT-MS состоят из следующих функциональных блоков:

- чувствительного элемента (ЧЭ), который представляет собой жесткий или гибкий волновод;

- поплавка с магнитом;

- электронного блока (ЭБ), выполняющего формирование импульсов, измерение интервала времени и по измеренному значению расстояния до поверхности и значению базовой высоты резервуара вычисляющего уровень. ЭБ может иметь показывающее устройство (ПУ) в виде LCD или LED экрана.

Измеренные данные передаются в систему верхнего уровня в аналоговом (токовый сигнал от 4 до 20 мА) и цифровом виде (протокол HART/UART с поддержкой ModBus).

Датчики уровня LLT-MS могут быть установлены в выносную уровнемерную камеру или на поплавковый магнитный указатель уровня. В последнем случае работа осуществляется от поплавка указателя уровня.

Датчики уровня LLT-MS имеют две модификации НС и N, которые отличаются значениями пределов допускаемой основной погрешности измерений уровня и методом ее нормирования. Каждая из модификаций может быть выполнена как различные комбинации ЧЭ и ЭБ в соответствии с заказом.

Общий вид датчиков уровня LLT-MS представлен на рисунке 1.

Пломбирование датчиков уровня LLT-MS не предусмотрено.

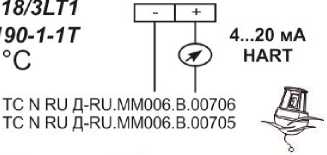

Датчик уровня

LiT-MS-T-fGi/i"-niM»/Mjja/s-MT-fv-MS*3/i5/JVis-Ei(-»e Ui s 30V; Pl s 1W; li s гООшА; Ci s 8 oF; Li s 3 mH № позиции:

Серийный номер: 5921-4-1-1

Траб. -45 ..+ 125'’С

ЕП[

тс RU С-Яи.МЮ62.В.0г126

д⁾

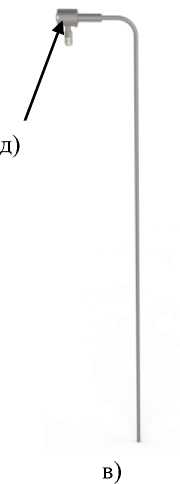

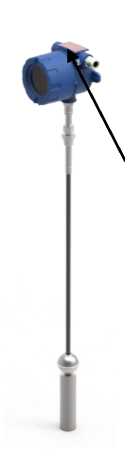

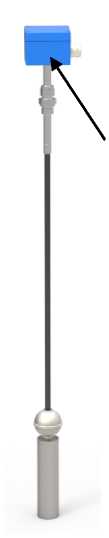

Рисунок 1 - Общий вид датчиков уровня LLT-MS

а) жесткий волновод с ПУ;

б) гибкий волновод с ПУ;

в) жесткий волновод без ПУ;

г) гибкий волновод без ПУ;

д) пример информационной таблички

Программное обеспечение

Встроенное программное обеспечение (ПО) датчиков уровня LLT-MS реализует функции расчёта расстояния до поверхности среды, уровня, цифро-аналоговое преобразование измеренных величин в токовое значение на выходе, а также вывод данных через цифровой интерфейс в том числе, на показывающее устройство ЭБ.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	RV-MS/H4.7.9a
Номер версии (идентификационный номер) ПО	не ниже 47.9
Цифровой идентификатор ПО	0xB017
Алгоритм вычисления цифрового идентификатора ПО	CRC16

Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 -

Наименование параметра	Значение
	с жёстким ЧЭ		с гибким ЧЭ
	/НС	/N	/НС	/N
Диапазон длин (Ьчэ), изготавливаемых ЧЭ в зависимости от модификации датчика уровня, мм*	150 - 6600	600 - 6600	150 - 16100	600 - 20100
Нижняя Lh и верхняя Lb зона нечувствительности, мм, не менее	50
Диапазон измерений расстояния (уровня) и уровня раздела двух сред (М), мм	Lhs - (Lh+Lb)**
Пределы    допускаемой    основной    абсолютной погрешности измерений расстояния (уровня) и уровня раздела двух сред при длине ЧЭ до 5 м включ., мм	±3	-	±5	-
Пределы   допускаемой   основной   относительной погрешности измерений расстояния (уровня) и уровня раздела двух сред при длине ЧЭ св. 5 м, %	±0,06, но не менее ±3 мм	-	±0,1, но не менее ±5 мм	-
Пределы допускаемой дополнительной абсолютной погрешности измерений расстояния (уровня) и уровня раздела двух сред при длине ЧЭ до 5 м включ., вызванной изменением температуры окружающей среды от (20 ± 5) °С, на каждые 10 °С, мм	±3	-	±5	-
Пределы допускаемой дополнительной относительной погрешности измерений расстояния (уровня) и уровня раздела двух сред при длине ЧЭ св. 5 м, вызванной изменением температуры окружающей среды от (20 ± 5) °С, на каждые 10 °С, %	±0,06	-	±0,1	-
Пределы    допускаемой    основной    приведенной погрешности измерений расстояния (уровня) и уровня раздела двух сред от диапазона измерений, %	-	±0,2	-	±0,2
Пределы допускаемой дополнительной приведенной погрешности измерений расстояния (уровня) и уровня раздела двух сред от диапазона измерений вызванной изменением температуры окружающей среды от (20 ± 5) °С, на каждые 10 °С,%	-	±0,025	-	±0,025
Пределы допускаемой дополнительной приведенной*** погрешности преобразования значения уровня в стандартный токовый выходной сигнал, %	±0,2
Пределы допускаемой дополнительной приведенной*** погрешности преобразования значения уровня в стандартный токовый выходной сигнал при изменении температуры окружающей среды от (20 ± 5) °С на каждые 10 °С, %	±0,01

*- в соответствии с заказом

**- Lчэ, Lh, Lb - длина ЧЭ, нижней и верхней зоны нечувствительности соответственно

***- в качестве нормирующего значения принята разность между максимальным и минимальным значениями диапазона выходного токового сигнала (от 4 до 20 мА)

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Степень защиты от внешних воздействий*	IP54, IP65, IP68, IP69 по ГОСТ 14254-2015
Тип показывающего устройства	LCD / LED
Напряжение питания постоянного тока, В	от 12,0 до 36,0
Потребляемая мощность, Вт, не более	3,0
Параметры выходного аналогового сигнала, мА	от 4 до 20
Выходной цифровой сигнал	HART/UART с поддержкой ModBus
Плотность измеряемой среды, кг/м3, не менее	330
Давление измеряемой среды, МПа, не более	42
Температура измеряемой среды, °С	от -60 до +450
Габаритные размеры электронного блока, мм, не более - высота - ширина - длина	125 150 150
Масса датчика уровня, кг, не более	80
Условия эксплуатации: -  температура окружающей среды, °С -  относительная влажность при 35 °С, % -  атмосферное давление, кПа	от -60 до +85** до 95 от 84 до 106,7
Маркировка взрывозащиты: - искробезопасная цепь - взрывонепроницаемая оболочка	0Ex ia IIC T6_T1 Ga 1Ex d IIC T6 T1 Gb
Средний срок службы, лет, не менее	12
*- в соответствии с заказом **- LCD-дисплей функционирует при температуре от минус 20 до плюс 85 °С окружающей среды. При минус 20 °С исчезает индикация на дисплее, дисплей востанавливает работоспособность при возвращении температуры в указанные пределы. При температуре ниже минус 20 °С для считывания результата измерений используется токовый выход, либо выходной цифровой сигнал.

Знак утверждения типа

наносят на информационную табличку на корпусе датчика уровня LLT-MS методом фотохимического травления или лазерной гравировкой, и на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Датчик уровня	LLT-MS	1 шт.
Монтажный комплект*	-	1 шт.
Руководство по эксплуатации	-	1 экз.**
Паспорт	-	1экз.
Поверочный поплавок	F4S40/15/A/10	1 шт.**
* - поставляется в соответствии с заказом ** - допускается поставлять один экземпляр(штуку) в один адрес отгрузки

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

ТУ 4214-002-93067824-2013 «Датчики уровня LLT. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «РивалКом» (ООО «РивалКом»)

ИНН 1650136480

Адрес: 423800, Татарстан, г. Набережные Челны, ул. Техническая, д. 37 Юридический адрес: 423822, Татарстан, г. Набережные Челны, ул. Ивана Утробина, д. 1/1

Телефон/факс: +7 (8552) 910-911

Web-сайт: www.rivalcom.ru / www.ривалком.рф

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

E-mail: office@vniims.ru

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

Web-сайт: http://www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» августа 2024 г. № 1944

Регистрационный № 75730-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

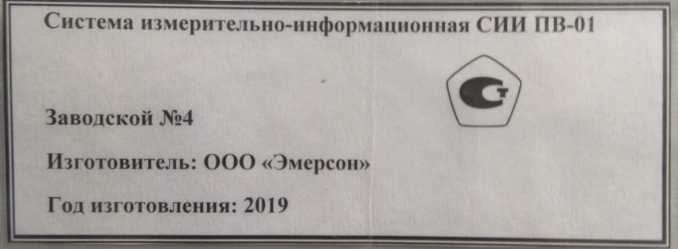

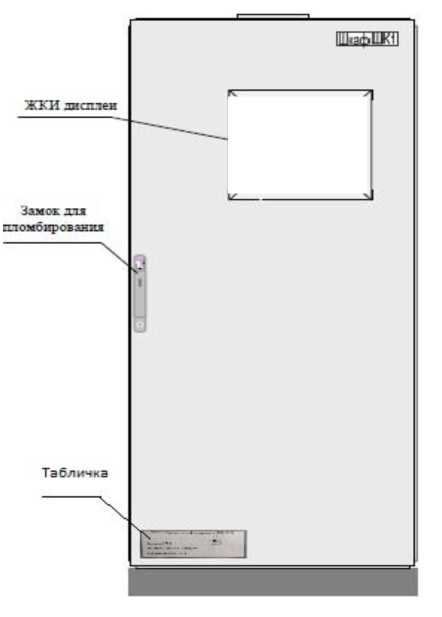

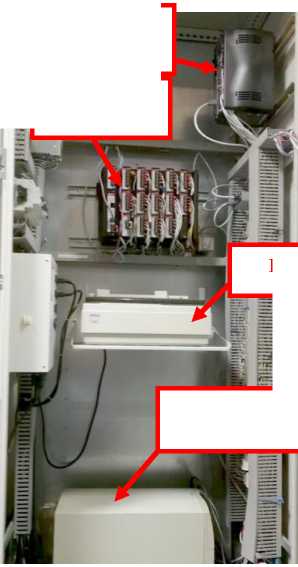

Система измерительно-информационная СИИ ПВ-01

Назначение средства измерений

Система измерительно-информационная СИИ ПВ-01 (далее - Система) предназначена для измерений количества тепловой энергии и параметров теплоносителя (массовый расход, масса, температура, давление) в водяных и паровых системах теплоснабжения, параметров химически очищенной воды и обессоленной воды (массовый расход, масса, температура, давление, количество тепловой энергии), получаемых ООО «КИНЕФ» от филиала ПАО «ОГК-2» - Киришская ГРЭС г. Кириши, Ленинградской области, и используемых в водяных и паровых системах теплоснабжения.
