Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 1974
О внесении изменений в описание типа на установки поверочные автоматизированные для счетчиков газа АПУ-Г

2016 год
месяц March
сертификация программного обеспечения

323 Kb

Файлов: 1 шт.

ЗАГРУЗИТЬ ПРИКАЗ



3

министосгво

ПРОМЫШЛЕННОСТИ «торговли росошскоОццкрации

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

30 марта 2016 г.

37|

_

Москм

О внесении изменений в описание типа на установки поверочные автоматизированные для счетчиков газа АПУ-Г

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентство по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением ООО «Росэнергоучет» от 11 декабря 2016 г. № 01-524/1 приказываю:

  • 1. Внести изменения в описание типа на установки поверочные автоматизированные для счетчиков газа АПУ-Г, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 58015-14, изложив его в новей редакции согласно приложению к настоящему приказу.

  • 2. Управлению метрологии (Р.А.Родин) оформить новое описание тира

средства измерений.                                                         ■

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель Руководителя

    Федерального агентства

    Приказ Росстандарта №373 от 30.03.2016, https://oei-analitika.ru

    -пешни*

    .С.Голубев;

    УПр»вЛеВВ и

    еП«"““юВ

^одлйннйс^йаройногсдокунента, подойсанногоЭП^' хранится в системе электронного документооборота Федерального агентства по техническому ___________регулированию и метрологии.__________

Сертификат: 188*18000200800118ВВ Кону выдан: Голубев Сергей Сергеевич ^^ствителе^сИДТЖЗд^З^гО!^

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «30» марта 2016 г. № 373

Изменения в описание типа на установки поверочные автоматизированные для счетчиков газа АПУ-Г

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные автоматизированные для счетчиков газа АПУ-Г :

Назначение средства измерений

Установки поверочные автоматизированные для счетчиков газа АПУ-Г (далее -j— установки) предназначены для воспроизведения и измерения объема газа.

Описание средства измерений

Принцип действия установок основан на сопоставлении результатов одновременных измерений объема поверочной среды, воспроизводимого с помощью установок, поверяемом расходомером-счетчиком и эталонным счетчиком газа, включенными последовательно! в измерительные магистрали.                                                           !

В качестве эталонных счетчиков в составе установок могут применяться счетчики газа роторные EFS-P, счетчики газа турбинные EFS-T, расходомеры-счётчики газа турбинное SM-RI, расходомеры-счётчики газа ротационные IRM-1.

Установки состоят из следующих основных частей:                               !

  • - монтажных рам для крепления элементов установки;                           |

  • - измерительной части, состоящей из нескольких измерительных линий, включающих в себя эталонные счётчики газа, измерительные каналы температуры, давления и относительной влажности;

соединительных трубопроводов;

запорной арматуры (клапанов);

фильтров газа;

устройств управления и контроля положения запорной арматуры;

испытательного участка для установки поверяемого счётчика и подсоединения его к

установке;

  • - устройств для задания потока рабочей среды (воздуходувки, преобразователи

частоты, запорная арматура);

  • - блока электроники;

  • - преобразователя разности давлений для контроля падения давления на поверяемом

счетчике газа (является дополнительным оборудованием);

  • - модулей ввода данных с датчиков импульсов, преобразователей давления и

температуры, модуля коммутации входных сигналов со счетчиков газа с соответствующими каналами измерения установок;

- реле давления для контроля давления в пневматической системе;

- управляющего компьютера и монитора;

  • - преобразователя интерфейса, обеспечивающего связь компьютера с остальными

элементами установки;                                                            I

  • - программного обеспечения;                                                   |

  • - принтера для получения протоколов и графиков поверки на бумажном носителе;

  • - узла для поверки роторных счетчиков газа, монтируемых при поверке ! в вертикальном положении;

  • - системы обеспечения сжатым воздухом (является дополнительным оборудованием);

  • - системой подготовки потока рабочей среды от высокочастотных колебаний;

  • - системой защиты газовых счётчиков от пневматических ударов и превышения по

расходу;                                                                                  :

  • - комплекта сопроводительной документации.                                  i

Устройства создания потока рабочей среды создают поток рабочей среды в установке,

который проходит последовательно через поверяемый счетчик и, в зависимости от значения расхода, через один или несколько эталонных счетчиков. Измеряя давление, температуру

время прохождения рабочей среды с помощью программного обеспечения установки рассчитывается значение объема, которое сравнивается с показаниями поверяемых счетчиков. Результаты испытаний заносятся в память компьютера и выводятся на печать в виде протокола.                                                                          i

Рабочая среда в установках АПУ-Г-110 циркулирует по замкнутому циклу. Установки АПУ-Г-110/65ОМ предназначены для применения в качестве мобильного рабочего эталонного средства измерения и располагается в грузовом отсеке автомобиля.           ■

Установки модификаций АПУ-Г-105/6,0-Т имеют в составе термостабилизирующйе камеры, предназначенные для поддержания температуры рабочей среды.

Установки имеют модификации и исполнение, представленные в таблице 1.

Таблица 1- Модификации и исполнение установок

Модификация установки

Исполнение

АПУ-Г-105/6,0-Т

1

Установки для поверки бытовых счетчиков        i

АПУ-Г-105/10

АПУ-Г-110/650М

Установки замкнутого цикла

АПУ-Г-110/1000Б

АПУ-Г-110/1600Б

АПУ-Г-11О/25ООБ

АПУ-Г-011/650

1

1

1

Установки общепромышленного исполнения

АПУ-Г-011/2500

АПУ-Г-011/6500

АПУ-Г-011/10000

Общий вид установок приведен на рисунках 1-3.

Пломбы предприятия - изготовителя наносятся способом давления на пломбы или путем нанесения специальных наклеек в места, указанные на рисунке 4, для предотвращения несанкционированного вмешательства.

Приказ Росстандарта №373 от 30.03.2016, https://oei-analitika.ru

Рисунок 1 - Установка АПУ-Г-105/10

Приказ Росстандарта №373 от 30.03.2016, https://oei-analitika.ru

Рисунок 2 - Установка АПУ-Г-011/2500|

Б/1ОК-БОКС 1 Размещение основного оборудования

Компрессор

.Шинв~

Термостобилизируощая

Приказ Росстандарта №373 от 30.03.2016, https://oei-analitika.ru

Стеллаж '

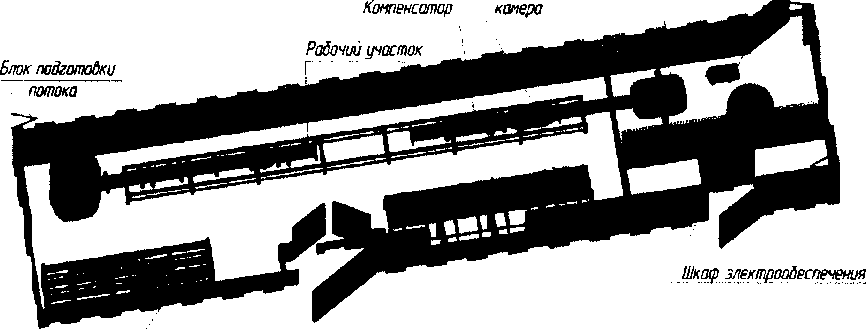

Рисунок 3 - Установка АПУ-Г-110/650М

Приказ Росстандарта №373 от 30.03.2016, https://oei-analitika.ru

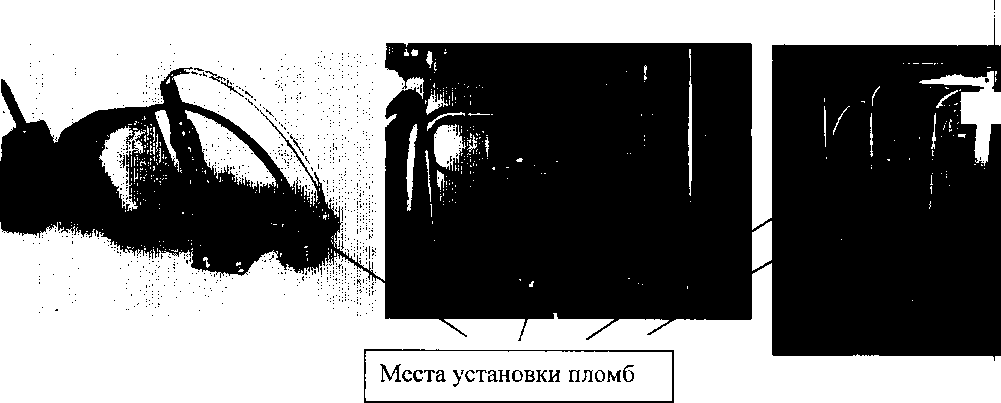

Рисунок 4 - Места пломбирования установок

Программное обеспечение (далее - ПО) установки по аппаратному обеспечению является автономным и входит в состав системы контроля и управления установкой. Система контроля и управления состоит из автоматизированного рабочего места (далее -АРМ) оператора на базе персонального компьютера и шкафа управления. Персональный компьютер АРМ оператора работает под управлением операционной системы Microsoft Windows ХР. Прикладным программным обеспечением АРМ оператора системы контроля и управления является программа «ApuMath.dll», которая осуществляет управление функционированием установки, контроль ее параметров во всех режимах работы, долговременное хранение данных о типах средств измерений, результатах поверки, автоматическое формирование протоколов поверки. Система контроля и управления поставляется с установленным и настроенным программным обеспечением.

Идентификационные данные ПО приведены в таблице 2.

Таблица2 - Идентификационные данные ПО

Модификация установки

Идентификационное наименование ПО

Номер версии ПО

Цифровой идентификатор ПО

АПУ-Г-105/6,0-Т

ApuMath.dll

АПУ-Г-105/6,0-Т

10535

АПУ-Г-105/10

ApuMath.dll

АПУ-Г-105/10

33747

АПУ-Г-110/650М

ApuMath.dll

АПУ-Г-110/650М

46080

АПУ-Г-110/1000Б

ApuMath.dll

АПУ-Г-110/1000Б

50363

АПУ-Г-110/1600Б

ApuMath.dll

АПУ-Г-110/1600Б

13784

АПУ-Г-110/2500Б

ApuMath.dll

АПУ-Г-110/2500Б

44454

АПУ-Г-011/650

ApuMath.dll

АПУ-Г-011/650

64401

АПУ-Г-011/2500

ApuMath.dll

АПУ-Г-011/2500

16884

АПУ-Г-011/6500

ApuMath.dll

АПУ-Г-011/6500

24042

АПУ-Г-011/10000

ApuMath.dll

АПУ-Г-011/10000

2302

Уровень защиты ПО - высокий.

Метрологические и технические характеристики

Таблица 3 - Метрологические и технические характеристики

Наименование характеристики

Значение

Рабочая среда

воздух при атмосферно^ давлении      ■

Пределы измерений объемного расхода, м3

см. Таблица 4

Абсолютное давление рабочей среды, кПа, не более

110

Температура рабочей среды, °C:

-для установок модификации АПУ-Г-105/6,0-Т

-для остальных модификаций

от минус 10 до плюс 50

от 15 до 25       1

Относительная влажность рабочей среды, %:

-для установок модификации АПУ-Г-105/6,0-Т

-для остальных модификаций

не более 2,5

от 30 до 80

Количество применяемых эталонных счётчиков, штук

от 1 до 6

Продолжение таблицы 3

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности установок при измерении объема рабочей среды, % не более

±0,3

Пределы допускаемой относительной погрешности эталонных счетчиков, % не более

±0,25

Пределы допускаемой приведенной погрешности измерений избыточного давления, % от верхнего предела измерений первичного преобразователя давления, не более

±0,1

Пределы допускаемой приведенной погрешности измерений атмосферного давления, % от верхнего предела измерений первичного преобразователя давления, не более

±0,1

Пределы допускаемой абсолютной погрешности измерений температуры, °C не более

±0,1

Пределы   допускаемой    относительной    погрешности

вычислений объема и объемного расхода, % не более

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------1

±0,01

Пределы допускаемой относительной погрешности измерений времени, % не более

± 0,01

Нестабильность воспроизведения расхода, % не более

±2,0

Нестабильность поддержания температуры рабочей среды установками модификации АПУ-Г-105/6,0-Т, °C не более

±2,0

Параметры электрического питания:

- напряжение переменного тока, В

■' ' ----------------------------------------------------------------------------1

220 ±22/380 ±38

- частота, Г ц

50 ±1

Потребляемая мощность, кВА

см. Таблица 5

Габаритные размеры, мм

см. Таблица 6

Масса, кг

см. Таблица 6

Условия эксплуатации:

-температура окружающего воздуха, °C

от плюс 15 до плюс 25

- относительная влажность воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106,7

Средняя наработка на отказ, ч, не менее

18000 '

Средний срок службы, лет, не менее

10

Таблица 4 - Пределы измерений объемного расхода установок

Модификация установки

Верхний предел измерений, м3/ч, не менее

Нижний предел измерений, м3/ч, не более

АПУ-Г-105/6,0-Т

6

0,016

АПУ-Г-105/10

10

0Д)5                1

Г

АПУ-Г-110/650М

650

0,1

АПУ-Г-110/1000Б

1000

0,16

АПУ-Г-110/1600Б

1600

0,25

АПУ-Г-110/2500Б

2500

0,5

АПУ-Г-011/650

650

0,1

АПУ-Г-011/2500

2500

0,5

АПУ-Г-011/6500

6500

1,6

АПУ-Г-011/10000

10000

2,0

Таблица 5 - Потребляемая мощность установок

Модификация установки

Максимальная потребляемая мощность от сети переменного тока 220 В не более, кВА

Максимальная потребляемая мощность от 3-х фазной сети переменного тока 380 В не более кВА

АПУ-Г-105/6,0-Т

1,0

-

АПУ-Г-105/10

0,3

0,3

АПУ-Г-110/65 ОМ

2,0

6,0

АПУ-Г-110/1000Б

2,0

11,0

АПУ-Г-110/1600Б

2,0

25,0

АПУ-Г-110/2500Б

2,0

35,0

АПУ-Г-011/650

2,0

1,0

АПУ-Г-011/2500

2,0

9,0

АПУ-Г-011/6500

2,0

19,0

АПУ-Г-011/10000

2,0

35,0

Таблица 6 - Габаритные размеры и масса установок.

Модификация установки

Габаритные размеры, мм, не более

Масса, кг, не более

АПУ-Г-105/6,0-Т

1200x600x1500

500

АПУ-Г-105/10

700x700x700

105

АПУ-Г-110/650М

4000x600x1000

1500

АПУ-Г-110/1000Б

7000x1000x1500

5000

АПУ-Г-110/1600Б

8000x1000x2500

7500

АПУ-Г-110/2500Б

10000x4000x2000

10000

АПУ-Г-011/650

5000x300x1000

1500

АПУ-Г-011/2500

10000x450x1600

5000

АПУ-Г-011/6500

12500x500x2000

7500

АПУ-Г-011/10000

15000x2000x2500

10000

Знак утверждения типа

наносится на табличку установки электрохимическим способом и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 7 - Комплект поставки установок.

№ п/п

Наименование

Обозначение

Количес тво

Примечание

1

1

У становка             поверочная

автоматизированная для счетчиков газа АПУ-Г

АПУ-Г-105 АПУ-Г-110 АПУ-Г-0 И

1 шт.

Исполнение по заказ потребителя

2

Установка            поверочная

автоматизированная для счетчиков газа АПУ-Г. Паспорт

В7.601.00.00.000 ПС

1 экз.

3

Установка            поверочная

автоматизированная для счетчиков

636128.325 РЭ

1 экз.

газа АГТУ-Г. Руководство по эксплуатации

Продолжение таблицы 7

№ п/п

Наименование

Обозначение

Количес тво

Примечаний

4

Инструкция. ГСИ.     Установка

поверочная автоматизированная для счетчиков газа АПУ-Г. Методика поверки МП 0146-13-2014

1 экз.

1

5

Комплект эксплуатационной документации на составные части установки

1 компл.

1

Поверка

осуществляется по документу МП 0146-13-2014 «Инструкция. ГСИ. Установки поверочные автоматизированные для счетчиков газа АПУ-Г. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 22 мая 2014 г.

В перечень основного поверочного оборудования входят:

  • - Государственный первичный эталон единиц объёмного и массового расходов газа

ГЭТ 118-2013, диапазон расхода 0,003 + 16000 м3/ч, CKO 3,5-W4 - 510Л НСП 4- КГ4;

  • - измеритель влажности и температуры ИВТМ-7, диапазон измерений относительной влажности от 0 % до 99 %, диапазон измерений температуры от минус 20 °C до 60 °C, диапазон измерений давления от 630 мм.рт.ст. до 790 мм.рт.ст.;

  • - мегомметр Ф4101 , пределы измерения (0...400) МОм, напряжение 500В, кла точности 2,5;

  • - измеритель сопротивления заземлений Ф4103-М1 ТУ25.7534.0006-87, диапазон измерений от 0 до 15 кОм, пределы допускаемой основной приведенной погрешности дтя диапазона (0 - 0,3 Ом) ± 4 %;

  • - манометр избыточного давления МП4У, диапазон измерения от 0 МПа до 0,16 МПа, класс точности 1,5;

  • - портативный калибратор давления и электрических сигналов Beamex МС6,

Измерение/генерирование частотных сигналов:                                         ■

- от 0,0027/0,0005 Гц до 0,5 Гц, разрешение - 0,000001 Гц, пределы допускаемой основной погрешности - ± (0,002 % от показания + 0,000002 Гц);

  • - от 0,5 до 5 Гц, разрешение - 0,00001 Гц, пределы погрешности - ± (0,002 % от показания + 0,00002 Гц);

  • - от 5 до 50 Гц, разрешение - 0,0001 Гц, пределы погрешности - ± (0,002 % от показания + 0,0002 Гц);

  • - от 50 до 500 Гц, разрешение - 0,001 Гц, пределы погрешности - ± (0,002 % от показания + 0,002 Гц)

  • - от 0 до 9999999 имп., разрешение - 1 имп.;

  • - термометр сопротивления платиновый, эталонный ПТСВ-2К-3, диапазон измерений

температуры от минус 50 °C до 150 °C, 3-го разряда;                                    |

  • - мультиметр многоканальный прецизионный ЭЛМЕТРО-Кельвин, погрешность измерения температуры ± 0,015 °C;

  • - криостат Термотест-05-02, диапазон поддержания температур от минус 80 °C до 30 °C, нестабильность поддержания установленной температуры, ±0,02°С;

допускаемой

допускаемой

допускаемой

сс

основной

I

основной

основной

- термостат Термотест-150, диапазон поддержания температур от 20 °C до 150 нестабильность поддержания установленной температуры, ±0,02°С.

Приказ Росстандарта №373 от 30.03.2016, https://oei-analitika.ru
Сведения о методиках (методах) измерений

«Установка поверочная автоматизированная для счетчиков газа АПУ-Г. Руководство по эксплуатации 636128.325 РЭ»

Нормативные и технические документы, распространяющиеся на установки

1 ГОСТ Р 8.618-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расход эв газа.

2 ТУ 4213-218-83603664-2013 счетчиков газа АПУ-Г. Технические условия.

Автоматизированные поверочные установки дня

Изготовитель

ООО «Росэнергоучет»,

Белгородская область, Белгородский район, пос.Северный, ул.Березовая, д. 1/1

Тел: +7 (4722) 202-587, 202-588

Испытательный центр

ФГУП «ВНИИР»

Россия, 420088, г. Казань, ул. 2-ая Азинская, 7 «а»

Телефон: (843) 272-70-62

e-mail: vniirpr@bk.ru

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
