МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

25 марта 2022 г.

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

/ ^s

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 02A929B5000BAEF7814AB38FF70B046437

Кому выдан: Шалаев Антон Павлович

Действителен: с 27.12.2021 до 27.12.2022

< _____________/

---

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «25» марта 2022 г. № 770 Сведения

об утвержденных типах средств измерений

№ п/ п	Наименование типа	Обозначение типа	Код характера производства	Рег. Номер	Зав. номер(а) *	Изготовители	Правообладатель	Код иден-тифика-ции производства	Методика поверки	Интервал между поверками	Заявитель	Юридическое лицо, проводившее испытания	Дата утверждения акта
1	2	3	4	5	6	7	8	9	10	11	12	13	14

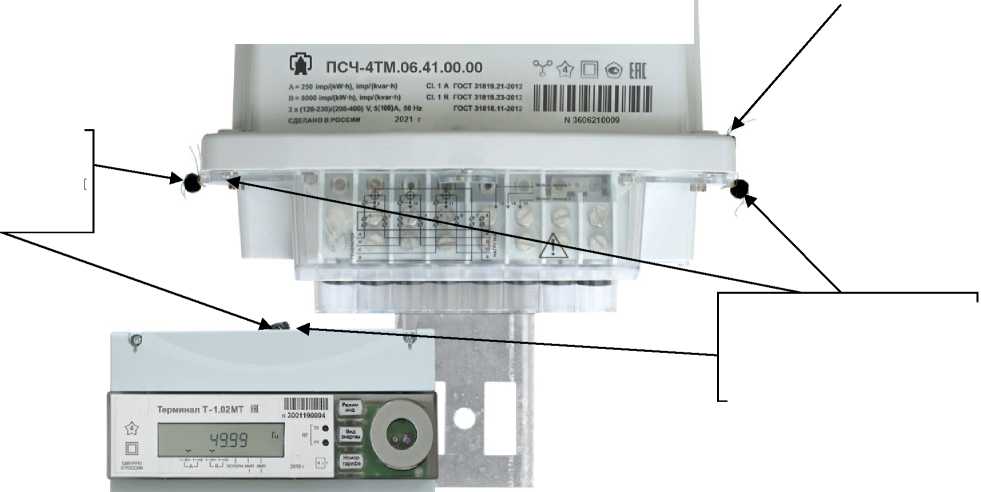

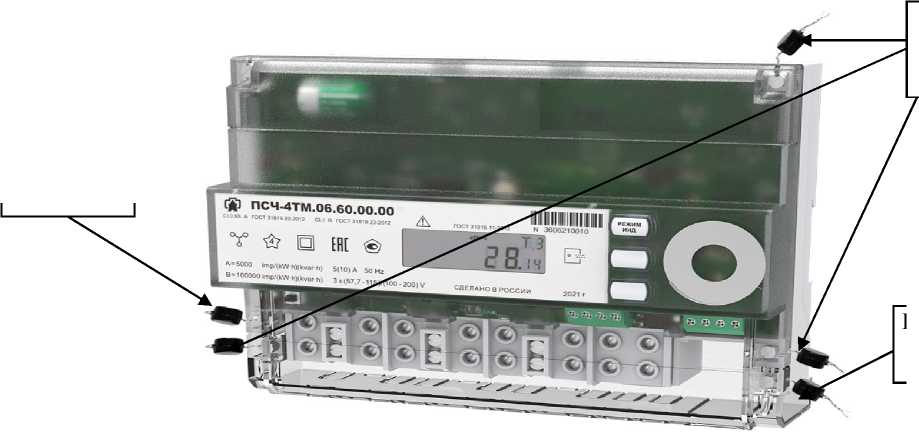

1.	Счетчики электрической энергии многофункциональные	ПСЧ- 4ТМ.06	С	84929-22	мод. ПСЧ- 4ТМ.06.01.00.01: зав. № 3606210002; мод. ПСЧ- 4ТМ.06.61.00.00: зав. № 3606210006; мод. ПСЧ- 4ТМ.06.07.00.00: зав. № 3606210011; мод. ПСЧ- 4ТМ.06.62.00.00: зав. № 3606210018; мод. ПСЧ- 4ТМ.06.20.00.08: зав. № 3606210004; мод. ПСЧ- 4ТМ.06.64.00.00: зав. № 3606210020; мод. ПСЧ- 4ТМ.06.40.02.00: зав. № 3606210017	Акционерное общество "Нижегородское научно-производственное объединение имени М.В. Фрунзе" (АО "ННПО имени М.В. Фрунзе"), г. Нижний Новгород	Акционерное общество "Нижегородское научно-производственное объединение имени М.В. Фрунзе" (АО "ННПО имени М.В. Фрунзе"), г. Нижний Новгород	ОС	ИЛГШ.41 1152.189Р Э1	16 лет	Акционерное общество "Нижегородское научно-производственное объединение имени М.В. Фрунзе" (АО "ННПО имени М.В. Фрунзе"), г. Нижний Новгород	ФБУ "Нижегородский ЦСМ", г. Нижний Новгород	27.12.2021

2.

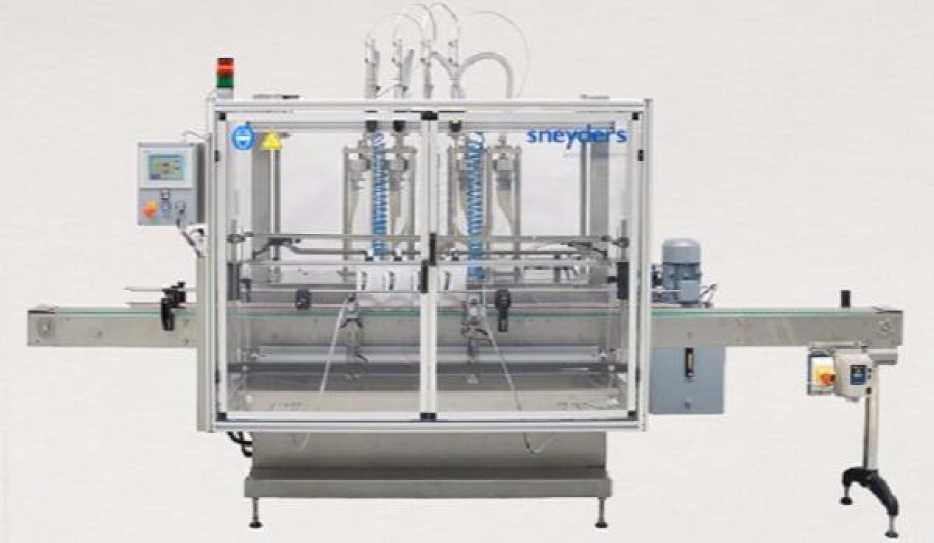

Дозаторы весовые дискретного действия

FLUMI NIS P8 5000

С

84930-22

20.66

Фирма "SEAMCO NV", Бельгия

Фирма "SEAMCO NV", Бельгия

ОС

МП 106241-2020

1 год

Общество с ограниченной ответственностью "ОНИКС" (ООО "ОНИКС"), г. Москва

УНИИМ -филиал ФГУП "ВНИИМ им. Д.И.Менделеева", г. Екатеринбург

22.11.2021

3.

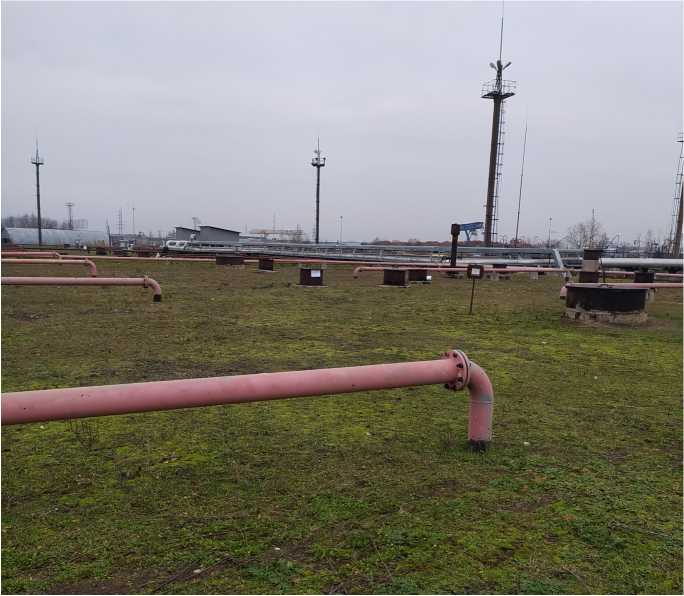

Система измерений количества и показателей качества нефти № 442 ПСУ ПРНУ

Обозна чение отсутствует

Е

84931-22

442

Акционерное общество "Транснефть- Прикамье" (АО "Транснефть- Прикамье"), Республика Татарстан, г. Казань

Акционерное общество "Транснефть-Прикамье" (АО "Транснефть- Прикамье"), Республика Татарстан, г. Казань

ОС

НА.ГНМ Ц.0631-21 МП

1 год

Акционерное общество "Транснефть-Метрология" (АО "Транснефть- Метрология"), г. Москва

АО "Нефтеавтома-тика", Республика Татарстан, г. Казань

13.12.2021

4.

Система автоматизированная информационноизмерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Союз

Обозна чение отсутствует

Е

84932-22

342

Общество с ограниченной ответственностью "Инженерный центр "ЭНЕРГО-АУДИТКОН- ТРОЛЬ" (ООО "ИЦ ЭАК"), г. Москва

Публичное акционерное общество "Федеральная сетевая компания Единой энергетической системы" (ПАО "ФСК ЕЭС"), г. Москва

ОС

РТ-МП-1504-5002021

4 года

Общество с ограниченной ответственностью "Инженерный центр "ЭНЕРГО-АУДИТКОН-ТРОЛЬ" (ООО "ИЦ ЭАК"), г. Москва

ФБУ "Ростест-Москва", г. Москва

24.12.2021

5.

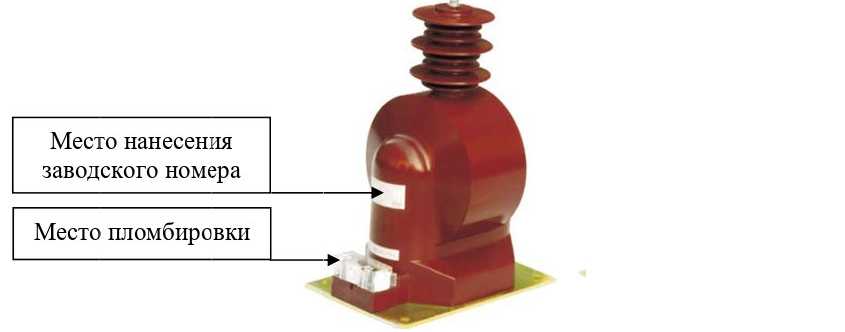

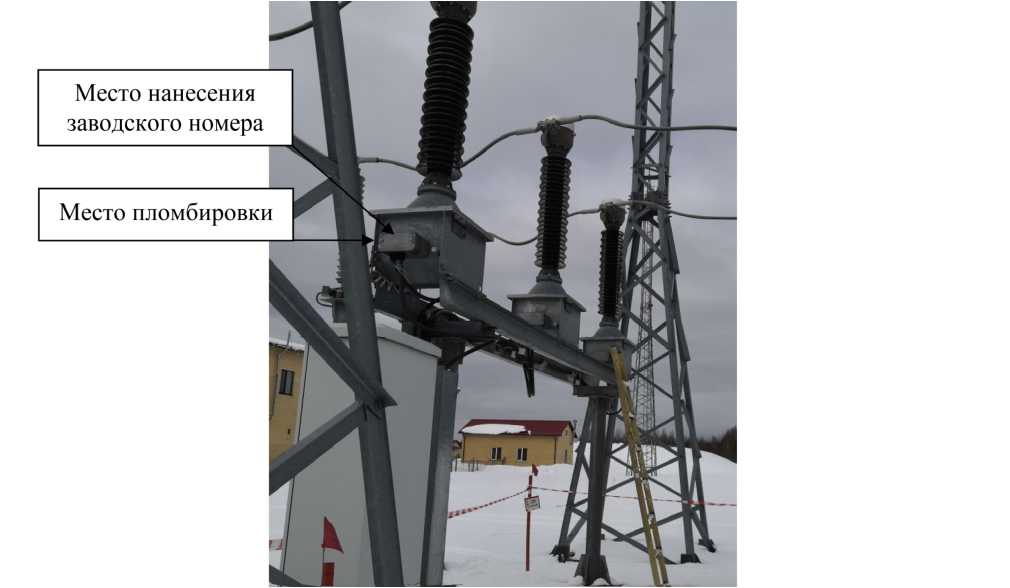

Трансформаторы напряжения

JDZX9- 35

Е

84933-22

мод. JDZX9-35: зав. №№ 090821471, 090821475, 090821476, 090821477, 090821478, 090821479, 090821480; мод. JDZX9-35R: зав. №№ 100820849, 100820850, 100820851, 100820852, 100820853, 100820854

Фирма "Dalian No.1 Instrument Transformer Co., Ltd.", Китай

Фирма "Dalian No.1 Instrument Transformer Co., Ltd.", Китай

ОС

ГОСТ 8.2162011

4 года

Общество с ограниченной ответственностью "Инженерный центр "ЭНЕРГОА-УДИТКОН-ТРОЛЬ" (ООО "ИЦ ЭАК"), г. Москва

ФБУ "Ростест-Москва", г. Москва

27.12.2021

6.

Трансформаторы напряжения

UTD- 123

Е

84934-22

0506859/1, 0506859/2, 0506859/3, 0506859/4, 0506859/5, 0506859/6, 0911226/10, 0911226/11, 0911226/12, 0911226/13, 0911226/14, 0911226/15, 0911223/1, 0911223/2, 0911223/3, 0911223/4, 0911223/5, 0911223/6, 0911222/1, 0911222/2, 0911222/3, 0911222/4, 0911222/5, 0911222/6, 0911222/7, 0911222/8, 0911222/9, 0911222/10, 0911222/11, 0911222/12, 0911222/13, 0911222/14, 0911222/15, 0911222/16, 0911222/17, 0911222/18, 0911222/19, 0911222/20, 0911222/21

Фирма "Electrotecnica Arteche Hermanos S.A.", Испания

Фирма "Electrotecnica Arteche Hermanos S.A.", Испания

ОС

ГОСТ 8.2162011

4 года

Общество с ограниченной ответственностью "Инженерный центр "ЭНЕРГО-АУДИТКОН- ТРОЛЬ" (ООО "ИЦ ЭАК"), г. Москва

ФБУ "Ростест- Москва", г. Москва

28.12.2021

7.

Генераторы сигналов высокочастотные

N9310A

С

84935-22

CN01168245, CN0115001272

Компания "Keysight Technologies (Chengdu) Co., Ltd & Keysight Technologies (China) Co., Ltd.", Китай

Компания "Keysight Technologies Inc.", США

ОС

651-21 084 МП

2 года

Общество с ограниченной ответственностью "Кейсайт Текнолоджиз" (ООО "Кейсайт Текнолоджиз "), г. Москва

ФГУП "ВНИИФТРИ", Московская обл., Солнечногорский район, г. Солнечногорск, р.п. Менделеево

28.07.2021

8.

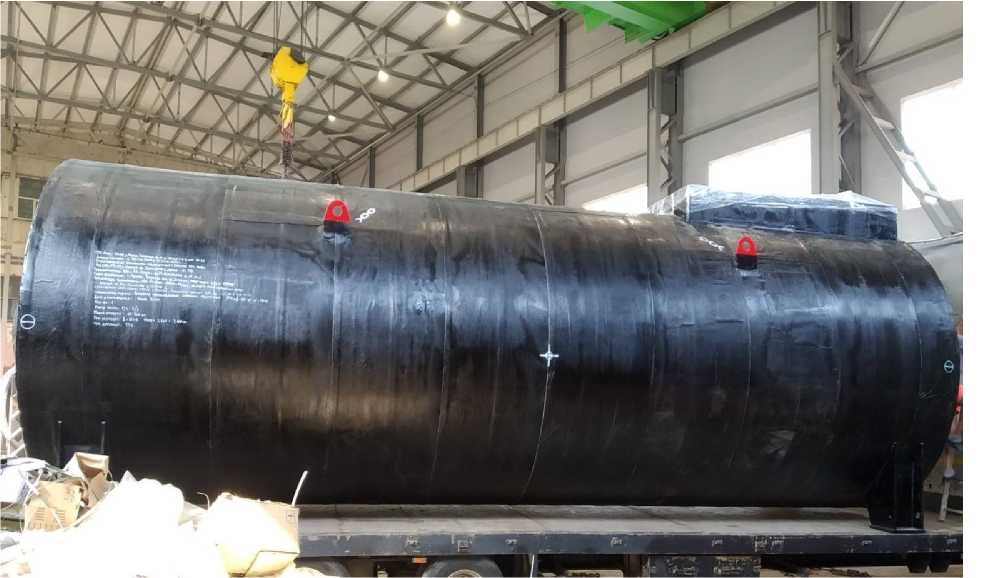

Резервуары горизонтальные стальные

РГС

Е

84936-22

РГСпД-10 зав. № 5800, РГСпД-25 зав. № 5803, РГСпД-50 зав. №№ 5816, 5817

Общество с ограниченной ответственностью "НЕФТЬ" (ООО "НЕФТЬ"), г. Москва

Общество с ограниченной ответственностью "НЕФТЬ" (ООО "НЕФТЬ"), г. Москва

ОС

ГОСТ 8.346 2000

5 лет

Общество с ограниченной ответственностью "НЕФТЬ" (ООО "НЕФТЬ"), г. Москва

ООО "ПРОММАШ ТЕСТ", г. Москва

27.07.2021

9.

Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) "Криолит"

Обозначение отсутствует

Е

84937-22

07/2021

Общество с ограниченной ответственностью "КС Энергосбыт" (ООО "КС Энергосбыт"), г. Москва

Общество с ограниченной ответственностью "КС Энергосбыт" (ООО "КС Энергосбыт"), г. Москва

ОС

МП ЭПР- 461-2021

4 года

Общество с ограниченной ответственностью "КС Энергосбыт" (ООО "КС Энергосбыт"), г. Москва

ООО "ЭнергоПромРе-сурс", Московская обл., г. Красногорск

03.12.2021

10

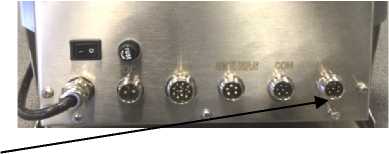

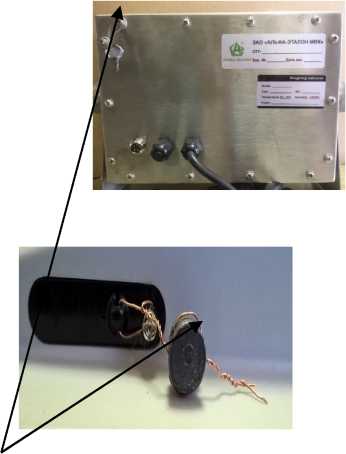

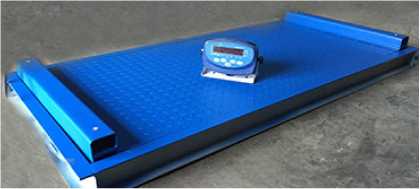

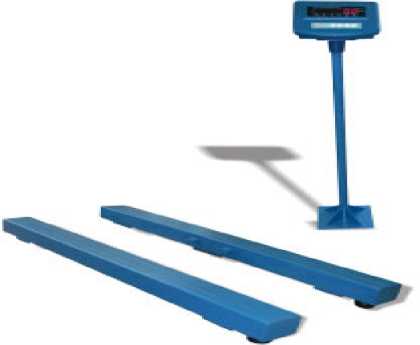

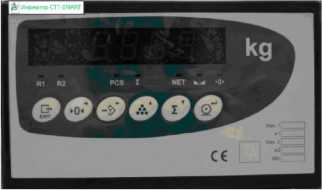

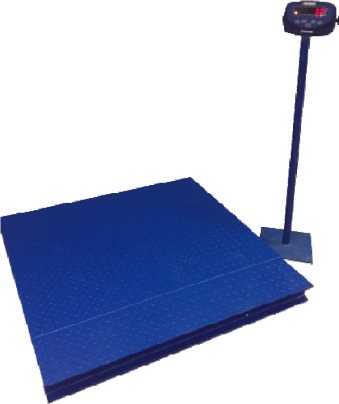

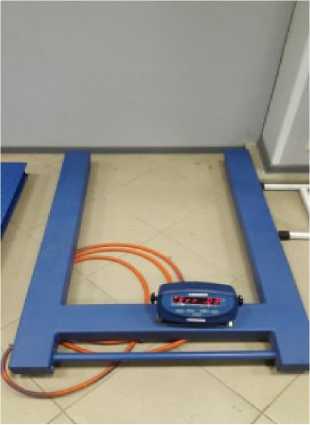

Весы платформенные электронные

Альфа ПВ

С

84938-22

2511,2515

Закрытое акционерное общество "Альфа-Эталон МВК" (ЗАО "Альфа-Эталон МВК"), г. Москва

Закрытое акционерное общество "Альфа-Эталон МВК" (ЗАО "Альфа-Эталон МВК"), г. Москва

ОС

ГОСТ OIML R 76-1-2011 (приложение ДА)

1 год

Закрытое акционерное общество "Альфа-Эталон МВК" (ЗАО "Альфа-Эталон МВК"), г. Москва

ЗАО КИП "МЦЭ", г. Москва

05.10.2021

11

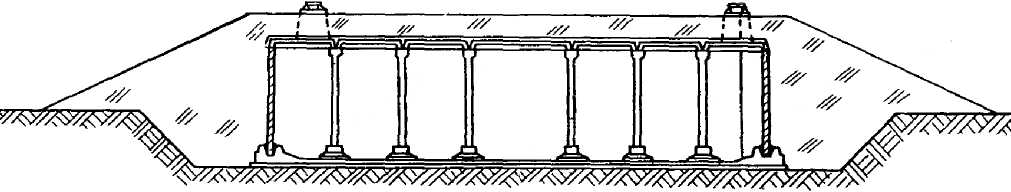

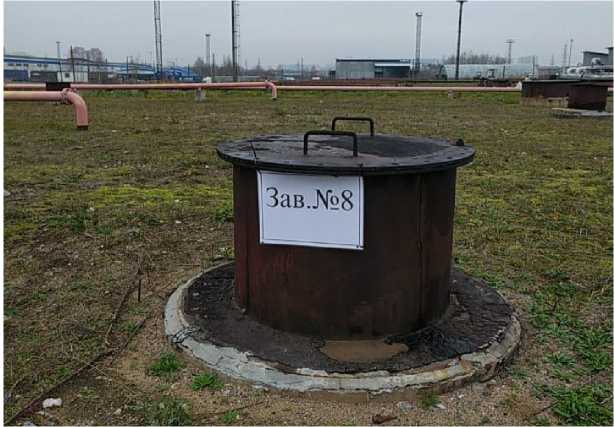

Резервуар вертикальный железобетонный

ЖБР- 10000

Е

84939-22

8

ЛСУ Кировское м/у "Севтепломон-таж", г. Санкт- Петербург

ЛСУ Кировское м/у "Севтепломон-таж", г. Санкт-Петербург

ОС

МП 0022 2021

5 лет

Правобережная теплоэлектроцентраль (ТЭЦ-5) филиал "Невский" Публичное акционерное общество "Территориальная генерирующая компания № 1" (Правобережная ТЭЦ (ТЭЦ-5) филиал "Невский" ПАО "ТГК-1"), г. Санкт-Петербург

ООО "МетроКонТ", г. Казань

12.10.2021

12

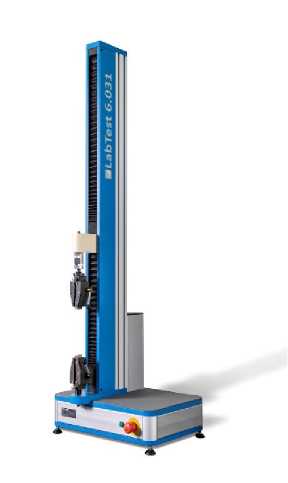

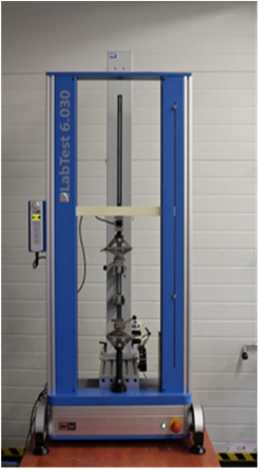

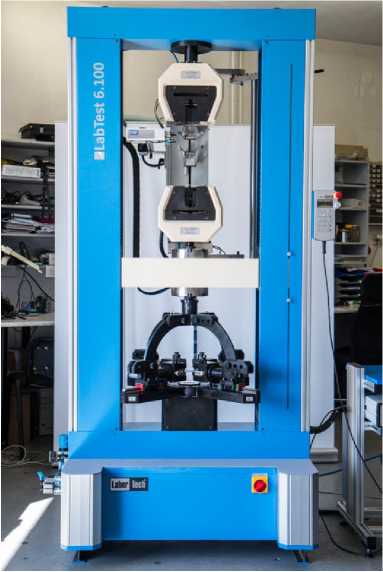

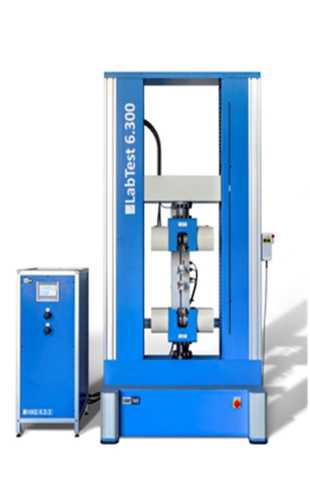

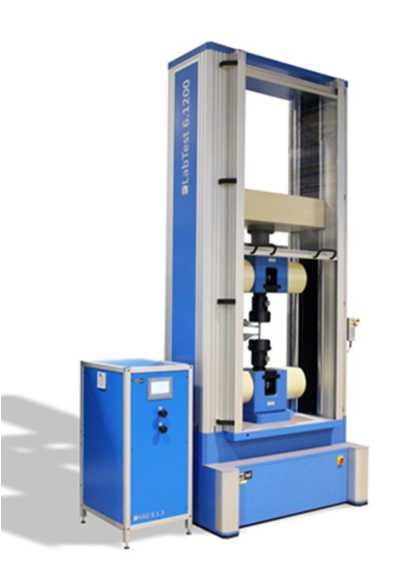

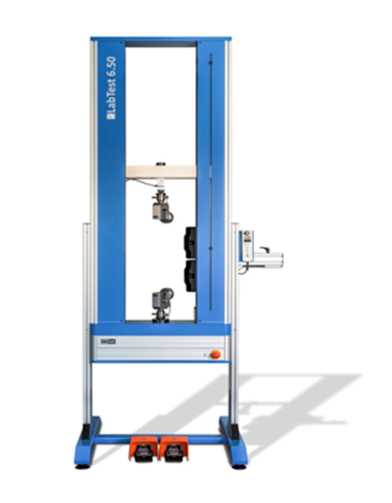

Машины испытательные универсальные электромеханические

LabTest

С

84940-22

мод. 6.50 зав.№ 1.05050217, 6.1000 зав.№ 61/14

"LABORTECH s.r.o.", Чешская республика

"LABORTECH s.r.o.", Чешская республика

ОС

МП АПМ 40-21

1 год

Закрытое акционерное общество "ЛЕКО ЦЕНТР-М" (ЗАО "ЛЕКО ЦЕНТР-М"), г. Москва

ООО "Автопрогресс-М", г. Москва

30.11.2021

13

Система измерений количества и параметров свободного нефтяного газа на газопровод УПСВ "Сосновская" ООО "Самаранефть"

Обозна чение отсутствует

Е

84941-22

82922

Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация"), г. Самара

Общество с ограниченной ответственностью "Самаранефть" (ООО "Самаранефть"), г. Самара

ОС

МП 2001653-282021

3 года

Общество с ограниченной ответственностью "Самаранефть" (ООО"Самара-нефть"), г. Самара

ООО ИК "СИБИНТЕК", г. Москва

29.11.2021

14

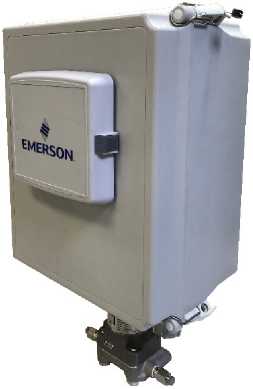

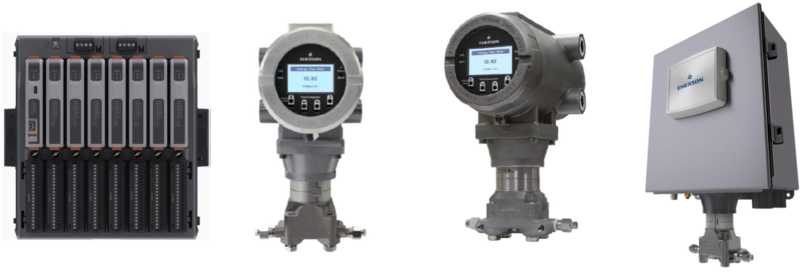

Контроллеры измерительные

FB

С

84942-22

мод. FB1200: зав. № 17-14433186-004, мод. FB2200: зав. № 17-14433185-003, мод. FB3000: зав. № 19-20487076-005

Фирма "Fromex S.A. de C.V.", Мексика; Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран"), г. Челябинск

"Bristol Inc.", США

ОС

МП 208013-2021

5 лет

Акционерное общество "Промышленн ая группа "Метран" (АО "ПГ "Метран"), г. Челябинск

ФГУП "ВНИИМС", г. Москва

26.10.2021

15

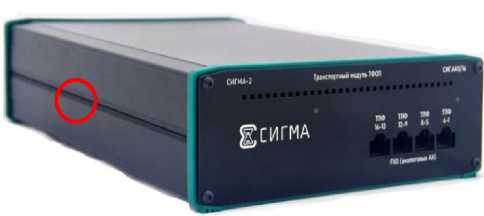

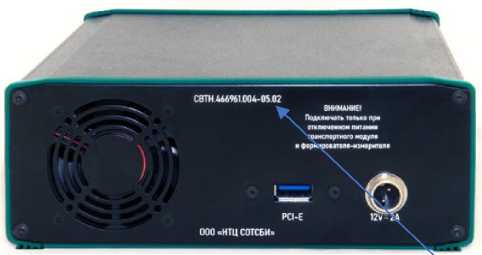

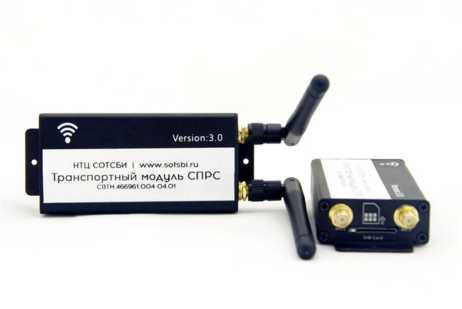

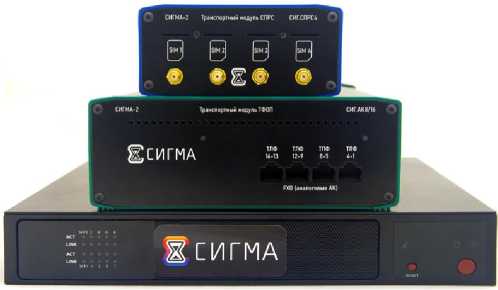

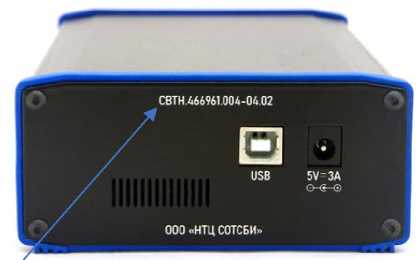

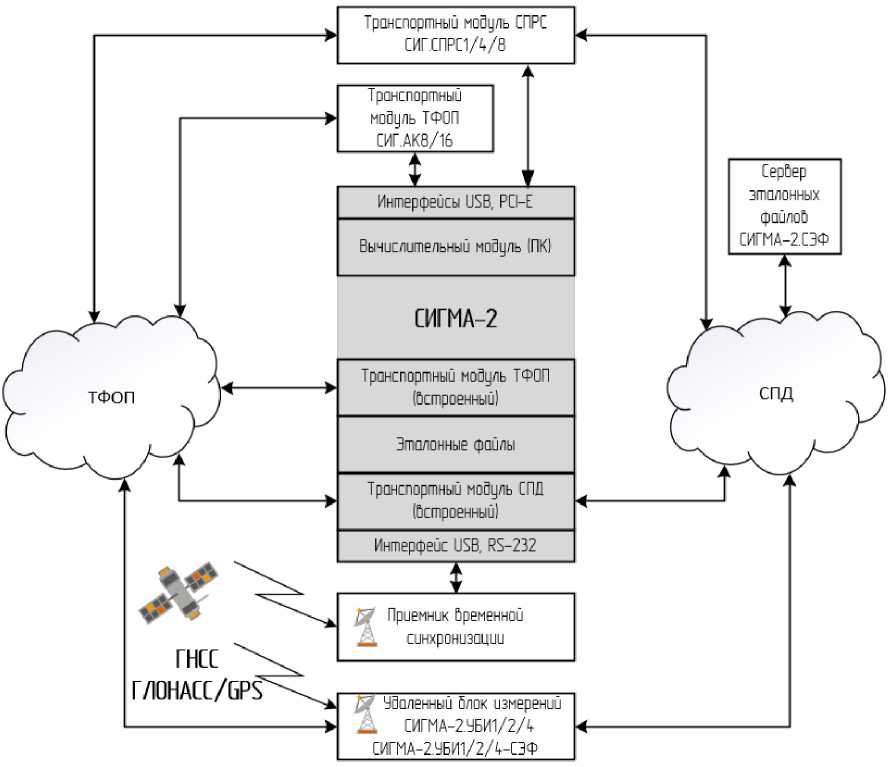

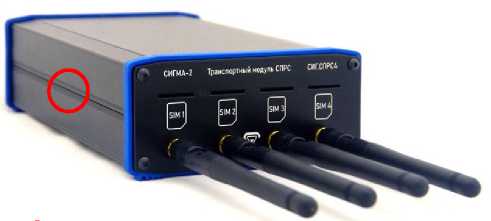

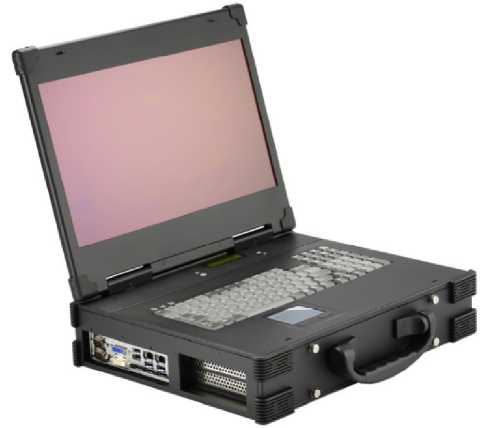

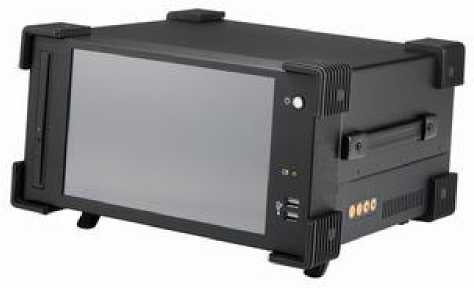

Формирователи -измерители соединений

СИГМА -2

С

84943-22

мод. СИГМА-2.МС: зав. № 2101.ФИ

Общество с ограниченной ответственностью "НТЦ СОТСБИ" (ООО "НТЦ СОТСБИ"), г. Санкт-Петербург

Общество с ограниченной ответственностью "НТЦ СОТСБИ" (ООО "НТЦ СОТСБИ"), г. Санкт-Петербург

ОС

СВТН.46 6961.004 МП

2 года

Общество с ограниченной ответственностью "НТЦ СОТСБИ" (ООО "НТЦ СОТСБИ"), г. Санкт-Петербург

ФГУП "ВНИИФТРИ", Московская обл., Солнечногорский р-н, г. Солнечногорск, р.п. Менделеево

10.12.2021

16

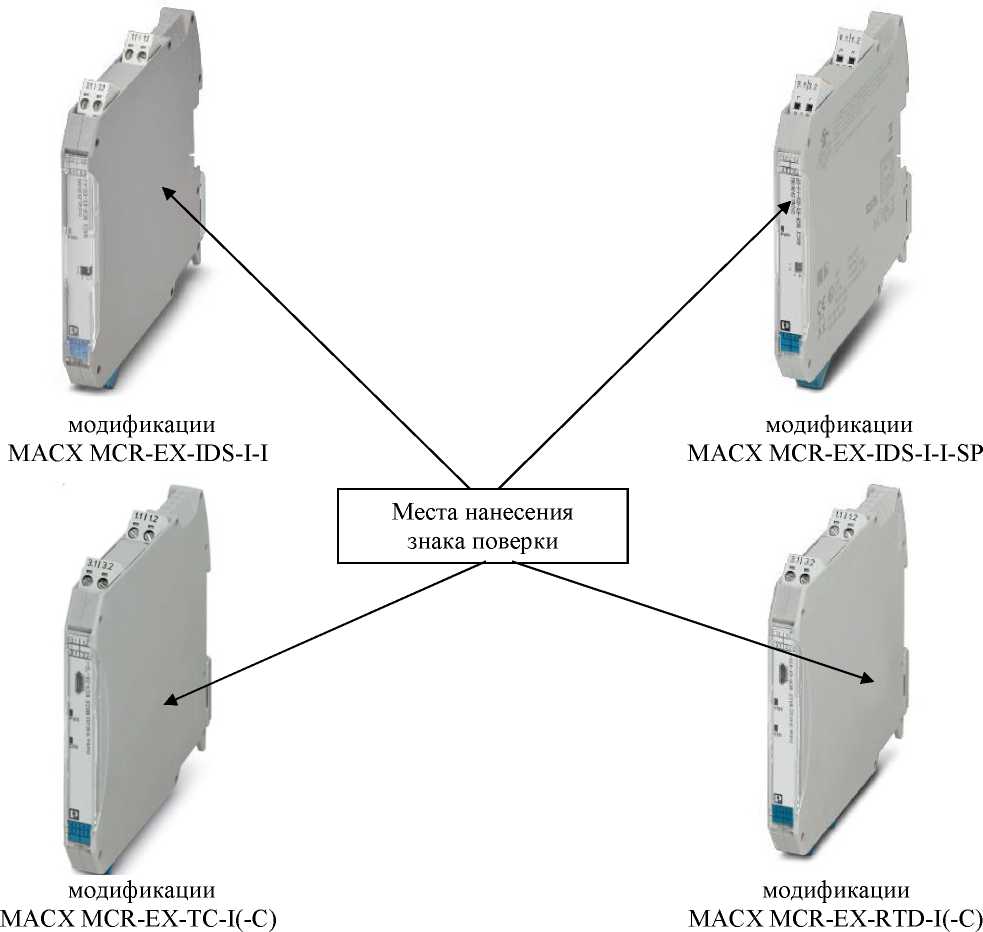

Преобразователи измерительные разделительные

MACX MCR- ЕХ

С

84944-22

мод. MACX MCR-EX-IDS-I-I-SP: зав. № 1369981256; мод. MACX MCR-EX-IDS-2I-2I-SP: зав. № 1364342349; мод. MACX MCR-EX-TC-I: зав. № 1363897741; мод. MACX MCR-EX-RTD-I: зав. №1363896496

Фирма "PHOENIX CONTACT GmbH & Со. KG", Германия

Фирма "PHOENIX CONTACT GmbH & Со. KG", Германия

ОС

МП- 366/10 2021

4 года

Общество с ограниченной ответственностью "Феникс Контакт РУС" (ООО "Феникс Контакт РУС"), г. Москва

ООО "ПРОММАШ ТЕСТ", г. Москва

08.10.2021

17

Установка поверочная передвижная

УППР- 5000

Е

84945-22

01

Общество с ограниченной ответственностью "ПромТех" (ООО "ПромТех"), г. Москва

Общество с ограниченной ответственностью "ПромТех" (ООО "ПромТех"), г. Москва

ОС

МП-0022021

1 год

Общество с ограниченной ответственностью "ПромТех" (ООО "ПромТех"), г. Москва

ООО "НГМ", г. Белгород

25.06.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» марта 2022 г. № 770

Лист № 1 Регистрационный № 84935-22                                       Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы сигналов высокочастотные N9310A

Назначение средства измерений

Генераторы сигналов высокочастотные N9310A (далее - генераторы) предназначены для генерирования стабильных по частоте и мощности немодулированных электромагнитных колебаний и электромагнитных колебаний с различными видами модуляции в диапазоне частот от 9 кГц до 3000 МГц.

Описание средства измерений

Принцип действия приборов основан на формировании задающего высокостабильного сигнала генератором опорной частоты (внутренним или внешним) и расширении частотного диапазона высокочастотным синтезатором. С выхода синтезатора сигнал поступает на усилитель, выходной аттенюатор и далее на выходной разъем. Кроме воспроизведения немодулиро-ванного сигнала предусмотрены режимы амплитудной, частотной, фазовой и импульсной модуляций (внутренней и внешней), режим качания частоты и уровня, режим векторной модуляции.

Генераторы выполнены в корпусе настольного исполнения. На передней панели генераторов расположены: жидкокристаллический дисплей для отображения режимов работы и значений параметров воспроизводимых сигналов; ряд кнопок, обеспечивающих выбор требуемых режимов работы и установку параметров; разъем основного выхода прибора для выдачи различных видов сигналов; разъем выхода низкочастотного генератора и разъем интерфейса дистанционного управления USB.

На задней панели генераторов расположены: разъем сетевого питания; разъемы внешнего запуска, выхода и входа сигнала опорной частоты 10 МГц (2 МГц, 5 МГц); разъемы для входа внешнего аналогового модулирующего сигнала, разъемы для входа внешних модулирующих сигналов векторной модуляции; разъемы USB интерфейса; разъем для подключения внешнего монитора.

Для предотвращения несанкционированного доступа к внутренним частям генераторов один из винтов крепления корпуса пломбируется.

Самоклеящаяся этикетка с заводским (серийным) номером, однозначно идентифицирующим каждый экземпляр генераторов, размещена на задней панели.

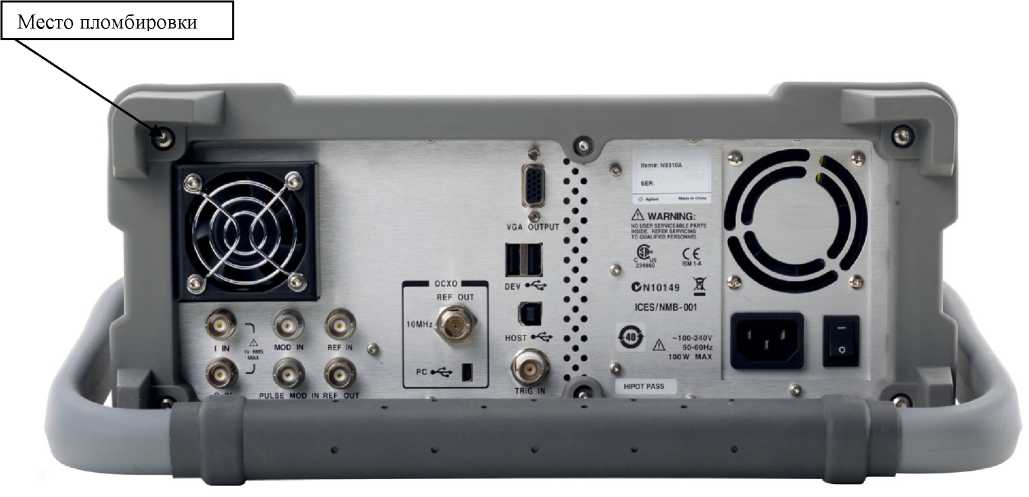

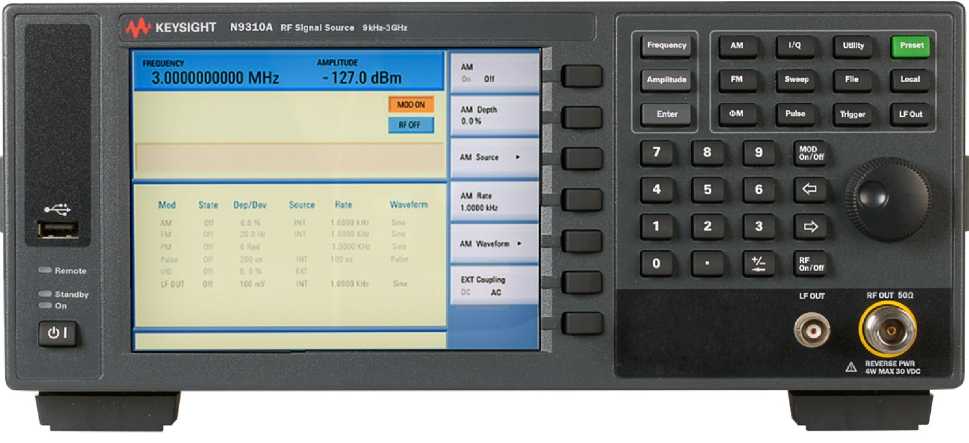

Общий вид генераторов и места заводского опломбирования представлены на рисунках 1 и 2.

Программное обеспечение

Программное обеспечение (далее - ПО) установлено на внутренний микропроцессор и выполняет функции управления режимами работы, обработки и представления измерительной информации. ПО не влияет на метрологические характеристики прибора.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» согласно Р 50.2.077-2014.

Таблица 1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	N9310A RF Signal Generator Firm ware
Номер версии (идентификационный номер) ПО	не ниже A.02.24
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2

Наименование характеристики	Значение
Диапазон частот выходного сигнала, Г ц	от 9403до 3409
Разрешение, Гц	0,1
Частота внутреннего опорного генератора, МГ ц	10
Пределы допускаемой относительной погрешности установки частоты внутреннего опорного генератора: стандартная комплектация опция PFR	±240'6 ±2,540'7
Диапазон установки мощности выходного сигнала на нагрузке 50 Ом, дБм1)	от -127 до +13
Разрешение, дБ	0,1
Пределы допускаемой абсолютной погрешности установки мощности выходного сигнала в диапазоне частот от 100 кГц до 3 ГГц и диапазоне мощности выходного сигнала от минус 100 дБм до плюс 13 дБм, дБ	±1
Уровень гармонических составляющих синусоидального сигнала по отношению к уровню сигнала несущей частоты при несущей частоте от 1 МГц и более и мощности выходного сигнала не более 0 дБм, дБн, не более2)	-30
Уровень негармонических составляющих синусоидального сигнала по отношению к уровню сигнала несущей частоты при отстройке от несущей частоты более 10 кГц мощности выходного сигнала не более 0 дБм, дБн, не более	-50
Частотная модуляция
Диапазон частот несущей частоты, кГ ц	от 100 до 3406
Диапазон модулирующих частот, Гц	от 20 до 8А04
Диапазон установки девиации частоты, Г ц	от 20 до 1 •Ю5
Пределы допускаемой абсолютной погрешности установки девиации частоты AF при модулирующей частоте 1 кГц, мощности выходного сигнала 0 дБм и значении девиации частоты 50 кГц, Гц 3)	±(540'2^AF + 300)
Коэффициент гармоник огибающей ЧМ сигнала при модулирующей частоте 1 кГц, мощности выходного сигнала 0 дБм и значении девиации частоты 50 кГц, %, не более 4)	1

Продолжение таблицы 2

Наименование характеристики	Значение
Амплитудная модуляция
Диапазон частот несущей частоты, кГ ц	от 100 до 3406
Диапазон модулирующих частот, Г ц	от 20 до 2404
Диапазон установки Кам, % 5)	от 0 до 100
Разрешающая способность установки Кам, %	0,1
Пределы допускаемой абсолютной погрешности установки Кам при модулирующей частоте 1 кГц, мощности выходного сигнала 0 дБм и значении Кам 80 %, %, не более	±(0,05- Кам + 0,2)
Коэффициент гармоник огибающей АМ сигнала при модулирующей частоте 1 кГц, мощности выходного сигнала 0 дБм и значении Кам 80 %, %, не более 6)	2
Фазовая модуляция
Диапазон частот несущей частоты, кГ ц	от 100 до 3406
Диапазон модулирующих частот, Г ц	от 300 до 20404
Диапазон установки девиации фазы при модулирующих частотах, рад от 300 Гц до 10 кГц включ. св. 10 до 20 кГц включ.	от 0 до 10 от 0 до 5
Пределы допускаемой абсолютной погрешности установки девиации фазы ЛФ при модулирующей частоте 1 кГц, рад 7)	±(5-10’2-ЛФ + 0,2)
Коэффициент гармоник огибающей ФМ сигнала при модулирующей частоте 1 кГц и значении девиации фазы 5 рад, %, не более 8)	1,5
Импульсная модуляция
Диапазон установки периода модулирующего импульсного сигнала, с	от 2- 10-4до 2
Диапазон установки длительности модулирующего импульсного сигнала, с	от 1 •10-4до 1
Длительность фронта и спада выходных радиоимпульсов, не более, мкс	3
Ослабление сигнала рабочей частоты в паузе между импульсами, не менее, дБ	40
1) дБм - дБ относительно 1 мВт. 2) дБн - дБ по отношению к величине несущей. 3) ЛF - значение девиации частоты, Гц. 4) ЧМ - частотная модуляция, Гц. 5) Кам - коэффициент амплитудной модуляции, %. 6) АМ - амплитудная модуляция, %. 7) ЛФ - значение девиации фазы, %. 8) ФМ - фазовая модуляция, %.

Таблица 3 - Основные технические характеристики

Характеристика	Значение
Номинальные параметры сети питания переменного тока частотой 50 Гц, В	от 198 до 242 В
Габаритные размеры, мм, не более
ширина	132,5
глубина	320
высота	400
Масса, кг, не более	9,2
Условия эксплуатации
температура окружающего воздуха, °С	от +15 до +35
относительная влажность, %, не более	80

Знак утверждения типа

наносят на лицевую панель генератора в виде голографической наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерения

Таблица 4 - Комплектность генераторов

Наименование	Обозначение	Количество
Генератор сигналов высокочастотный	N9310A	1 шт.
Шнур питания	-	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделах 3-14 документа «Генераторы сигналов высокочастотные N9310A. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к генератору сигналов N9310A

Приказу Росстандарта № 1621 от 31.07.2018 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Стандарт предприятия Keysight Technologies № Е109

Изготовитель

Компания «Keysight Technologies (Chengdu) Co., Ltd & Keysight Technologies (China) Co., Ltd», Китай

1F, 2F, & 4F No. 116, 4th Tian Fu Street Chengdu Hi-Tech Industrial Development Zone (South) Chengdu, China, 610041

Телефон (факс): + 1800-888 848; +1800-801 664

Web-сайт: http://www.keysight.com

E-mail: tm_ap@keysight.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): +7(495) 526-63-00

Web-сайт: vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» марта 2022 г. № 770

Лист № 1 Регистрационный № 84937-22 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) «Криолит»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) «Криолит» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным обеспечением (ПО) «АльфаЦЕНТР», автоматизированные рабочие места (АРМ), устройство синхронизации времени (УСВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

Передача информации от уровня ИВК в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта оптового рынка электроэнергии и мощности (ОРЭМ), в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭМ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов формата 80020 в соответствии с действующими требованиями к предоставлению информации.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УСВ осуществляется каждые 30 мин. Корректировка часов сервера производится при расхождении часов сервера с УСВ более ±1 с.

Сравнение показаний часов счетчиков с часами сервера осуществляется во время каждого сеанса связи со счетчиками, но не реже 1 раза в сутки. Корректировка часов счетчиков производится при расхождении показаний часов счетчиков с часами сервера более ±2 с.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер указывается в формуляре-паспорте на систему автоматизированную информационноизмерительную коммерческого учета электроэнергии (АИИС КУЭ) «Криолит».

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР». ПО «АльфаЦЕНТР» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Метрологически значимая часть ПО и данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО «АльфаЦЕНТР» указана в таблице 1.

Таблица 1 - Идентификационные данные ПО «АльфаЦЕНТР»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ac metrology.dll
Номер версии (идентификационный номер) ПО	не ниже 12.1
Цифровой идентификатор ПО	3e736b7f380863f44cc8e6f7bd211c54
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Таблица 2 — Состав измерительных каналов (ИК) АИИС КУЭ и их метрологические характеристики

Но мер ИК	Наименование точки измерений	Измерительные компоненты				Сервер	Вид электроэнергии	Метрологические характеристики ИК
		ТТ	TH	Счетчик	УСВ			Г раницы допускаемой основной относительной погрешности (±6), %	Границы допускаемой относительной погрешности в рабочих условиях (±6), %
1	ГПП-1 110 кВ Криолит, ЗРУ-6 кВ, 1 СШ 6 кВ, Ввод 1 6 кВ	ТОЛ-10 Кл.т. 0,5S 1500/5 Per. №47959-16 Фазы: А; С	НТМИА-6 Кл.т. 0,5 6000/100 Per. №67814-17 Фаза: АВС	ПСЧ-4ТМ.05МК.00 Кл.т. 0,5S/l,0 Per. № 50460-18	УСВ-3 Per. № 64242-16	Сервер, совмести-мый с платформой х86-х64	Активная Реактивная	1,3 2,5	3,4 5,7
2	ГПП-1 110 кВ Криолит, ЗРУ-6 кВ, 2 СШ 6 кВ, Ввод 2 6 кВ	ТОЛ-10 Кл.т. 0,5S 1500/5 Per. №47959-16 Фазы: А; С	НТМИА-6 Кл.т. 0,5 6000/100 Per. №67814-17 Фаза: АВС	ПСЧ-4ТМ.05МК.00 Кл.т. 0,5S/l,0 Per. № 50460-18			Активная Реактивная	1,3 2,5	3,4 5,7
3	РП-1 6 кВ Криолит, РУ-6 кВ, 1 СШ 6 кВ, яч. 11,КЛ-6кВ ф. 61	ТОЛ-10 Кл.т. 0,5S 150/5 Per. №47959-16 Фазы: А; С	НАМИТ-10-2 Кл.т. 0,5 6000/100 Per. № 18178-99 Фаза: АВС	ПСЧ-4ТМ.05МК.00 Кл.т. 0,5S/l,0 Per. № 50460-18			Активная Реактивная	1,3 2,5	3,4 5,7
4	РП-1 6 кВ Криолит, РУ-6 кВ, 2 СШ 6 кВ, яч. 15, КЛ-6 кВ ф. 111	ТОЛ-10 Кл.т. 0,5S 150/5 Per. №47959-16 Фазы: А; С	НАМИТ-10-2 Кл.т. 0,5 6000/100 Per. № 18178-99 Фаза: АВС	ПСЧ-4ТМ.05МК.00 Кл.т. 0,5S/l,0 Per. № 50460-18			Активная Реактивная	1,3 2,5	3,4 5,7
Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU)									±5 с

Примечания:

• 1. В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

• 2. Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

• 3.   Погрешность в рабочих условиях указана для тока 2 % от 1ном; cos9 = 0,8инд.

• 4.   Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Количество ИК	4
Нормальные условия: параметры сети: напряжение, % от ином	от 95 до 105
ток, % от 1ном	от 1 до 120
коэффициент мощности cosф	0,9
частота, Гц	от 49,8 до 50,2
температура окружающей среды, °С	от +15 до +25
Условия эксплуатации: параметры сети: напряжение, % от ином	от 90 до 110
ток, % от 1ном	от 1 до 120
коэффициент мощности cosф	от 0,5 до 1,0
частота, Гц	от 49,6 до 50,4
температура окружающей среды в месте расположения ТТ и ТН, °С	от -40 до +40
температура окружающей среды в месте расположения счетчиков, °С	от 0 до +35
температура окружающей среды в месте расположения сервера, °С	от +15 до +25
Надежность применяемых в АИИС КУЭ компонентов: для счетчиков: среднее время наработки на отказ, ч, не менее	165000
среднее время восстановления работоспособности, ч	2
для УСВ: среднее время наработки на отказ, ч, не менее	45000
среднее время восстановления работоспособности, ч	2
для сервера: среднее время наработки на отказ, ч, не менее	50000
среднее время восстановления работоспособности, ч	1
Глубина хранения информации: для счетчиков: тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	113
при отключении питания, лет, не менее	30

Продолжение таблицы 3

1	2
для сервера: хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

• -   журнал счетчика: параметрирования; пропадания напряжения; коррекции времени в счетчике.

• -   журнал сервера: параметрирования; пропадания напряжения;

коррекции времени в счетчике и сервере; пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование: счетчика электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

сервера.

• -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчика электрической энергии; сервера.

Возможность коррекции времени в: счетчике электрической энергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность: измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока опорные	ТОЛ-10	8
Трансформаторы напряжения трехфазные антирезонансные	НТМИА-6	2
Трансформаторы напряжения	НАМИТ-10-2	2
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05МК	4
Устройство синхронизации времени	УСВ-3	1
Сервер	Сервер, совместимый с платформой х86-х64	1
Формуляр-паспорт	07.2021.Криолит-АУ.ФО-ПС	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ «Криолит», аттестованном ООО «ЭнергоПромРесурс», аттестат аккредитации № RA.RU.312078 от 07.02.2017 г.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) «Криолит»

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Общество с ограниченной ответственностью «КС Энергосбыт»

(ООО «КС Энергосбыт»)

ИНН 9731011766

Адрес: 121614, г. Москва, Осенний б-р, д. 12, корп. 6, пом. № I, ком. 10

Телефон: (495) 134-16-57

E-mail: info@kssbyt.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс» (ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Аттестат аккредитации ООО «ЭнергоПромРесурс» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312047 от 26.01.2017 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» марта 2022 г. № 770

Лист № 1 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары горизонтальные стальные РГС

Назначение средства измерений

Резервуары горизонтальные стальные РГС (далее по тексту - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенные стальные сосуды, состоящие из цилиндрической стенки, днища и крыши, номинальной вместимостью 10 м³, 25 м³, 50 м³. Резервуары выпущены в модификациях: РГСпД-10, РГСпД-25, РГСпД-50.

К данному типу относится:

- резервуары горизонтальные стальные: РГСпД-10 зав. № 5800, РГСпД-25 зав. № 5803, РГСпД-50 зав. №№ 5816, 5817;

Резервуары горизонтальные стальные: РГСпД-10, РГСпД-25, РГСпД-50 представляют собой сварные горизонтальные цилиндрические конструкции подземного исполнения (двустенные).

Резервуары расположены на территории воинской части № 45095 по адресу: Россия, Тверская область, г. Торжок, ул. Энгельса, стр. 6.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится ударным способом на цилиндрическую стенку резервуара и типографским способом в паспорт, что обеспечивает идентификацию образца резервуаров, а также сохранность номера во время всего срока эксплуатации.

Конструкцией резервуаров не предусмотрено нанесение знака поверки. Знак поверки рекомендуется наносить на свидетельство о поверке в соответствии с действующим законодательством.

Конструкцией резервуаров не предусмотрено пломбирование и нанесение знака утверждения типа.

Общий вид резервуаров РГСпД приведен на рисунке 1.

Рисунок 1 - Общий вид резервуаров РГСпД

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Основные метрологические и технические характеристики приведены в таблицах 1-2.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	10, 25, 50
Пределы допускаемой относительной погрешности определения вместимости (объемным методом), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Рабочие условия измерений: - температура окружающего воздуха, °С - атмосферное давление, кПа	от -40 до +50 от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуаров типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар горизонтальный стальной	РГС	4 шт.
Паспорт	-	4 экз.
Руководство по эксплуатации	ИНК590.00.00.000 РЭ	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 7 документа «Резервуары горизонтальные стальные РГС. Руководство по эксплуатации ИНК590.00.00.000 РЭ.

Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным РГС

Приказ Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Изготовитель

Общество с ограниченной ответственностью «НЕФТЬ» (ООО «НЕФТЬ») Юридический адрес: 119119, г. Москва, проспект Ленинский, д. 42, корп. 1-2-3, эт. 4, ком. 24-26.

Адрес: 426039, г. Ижевск, ул. Воткинское шоссе, д. 298

ИНН 1833050216

Тел./факс: (3412) 570-366

E-mail: info@neftcom.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6

Тел.: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» марта 2022 г. № 770

Лист № 1 Регистрационный № 84938-22 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

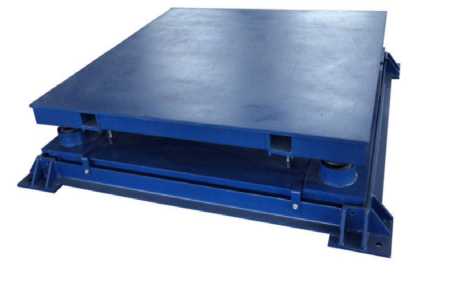

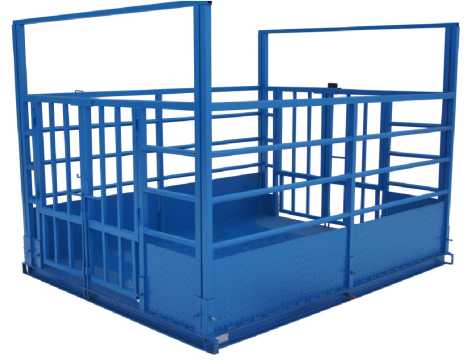

Весы платформенные электронные Альфа ПВ

Назначение средства измерений

Весы платформенные электронные Альфа ПВ (далее - весы) предназначены для статических измерений массы взвешиваемых грузов.

Описание средства измерений

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести объекта измерений, в аналоговый электрический сигнал, пропорциональный его массе, с последующим его преобразованием в аналогово-цифровом преобразователе (далее - АЦП) индикатора в цифровой код. Далее измеренное значение массы выводится на дисплей индикатора и/или передается на внешние электронные устройства (принтер, персональный компьютеру (ПК), вторичный дисплей).

Весы состоят из грузоприемного устройства (далее - ГПУ), датчиков в количестве 2, 4 или 6 шт., весоизмерительных приборов ( индикатор по п. Т.2.2.2. ГОСТ OIML R 76 -1-2011) и соединительных проводов.

В весах устанавливаются:

• - датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB, модификации SQ, производства фирмы «KELI SENSING TECHNOLOGY (NINGBO) CO., LTD», Китай, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер ) 77382-20;

• - датчики весоизмерительные тензорезисторные Single shear beam, серии H8C, производства фирмы «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», КНР, регистрационный номер 55371-19.

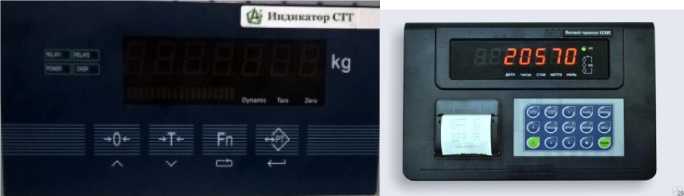

В весах применяются изготовленные ЗАО «АЛЬФА-ЭТАЛОН МВК» индикаторы СТТ, СТТ-W, СТТ-SMART, СТТ-SWIFT. В весах предусмотрена возможность подключения дополнительного индикатора для контроля функционирования весов.

В весах предусмотрены следующие устройства и функции по ГОСТ OIML R 76-1-2011:

• - полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);

• - устройство первоначальной установки на нуль (п. Т.2.7.2.4);

• - устройство слежения за нулем (п. Т.2.7.3);

• - устройство выборки массы тары (п.Т.2.7.4).

Дополнительно в весах предусмотрен режим взвешивания животных.

На ГПУ весов прикрепляется маркировочная табличка, содержащая следующую информацию:

• - наименование или товарный знак предприятия-изготовителя;

• - условное обозначение весов;

• - класс точности по ГОСТ OIML R 76-1-2011;

• - значение максимальной нагрузки (Max);

- значение минимальной нагрузки (Min);

- значения поверочного интервала (е);

- значение действительной цены деления (d);

- знак утверждения типа средств измерений;

- диапазон рабочих температур;

- год изготовления;

- заводской номер в числовом формате, нанесенный типографским способом.

Весы изготавливаются однодиапазонными и двухинтервальными в следующих модификациях, отличающихся максимальными, минимальными нагрузками и метрологическими характеристиками:

- однодиапазонные - Альфа ПВ-0,1-0,05; Альфа ПВ-0,1-0,02; Альфа ПВ- 0,15-0,05; Альфа ПВ -0,2-0,1, Альфа ПВ-0,3-0,1; Альфа ПВ-0,5-0,2; Альфа ПВ-0,5-0,1; Альфа ПВ-0,6-0,2, Альфа ПВ-1,0-0,5; Альфа ПВ-1,0-0,2; Альфа ПВ-1,5-0,5; Альфа ПВ-2,0-1,0, Альфа ПВ-2,0-0,5; Альфа ПВ-3,0-2,0; Альфа ПВ-3,0-1,0; Альфа ПВ-5,0-2,0; Альфа ПВ-5,0-1,0; Альфа ПВ-6,0-2,0;

-двухинтервальные - Альфа ПВ-М -0,3-0,05/0,1; Альфа ПВ-М -0,5-0,1/0,2; Альфа ПВ-М-1,0-0,2/0,5; Альфа ПВ-М-2,0-0,5/1,0;Альфа ПВ-М-3,0-0,5/1,0;Альфа ПВ-М-5,0-1,0/2,0; Альфа ПВ-М-6,0-1,0/2,0.

В весах используются ГПУ различных конструктивных исполнений и габаритных размеров.

Весы при заказе имеют обозначения вида:

Альфа ПВ-М-Т-H,

где Альфа ПВ - обозначение типа весов;

М - исполнение ГПУ:

Н - напольные, П - п-образные, Б - балочные, О - с ограждением, В - врезные, Пн - пандусные, Пу - противоударные;

Т- максимальная нагрузка, т:

для однодиапазонных - 0,1; 0,15, 0,2; 0,3;0,5; 0,6; 1,0; 1,5; 3,0; 5,0; 6,0;

для двухинтервальных - 0,3; 0,5; 1,0; 2,0 ; 3,0; 5,0 ;6,0;

H - условное обозначение многоинтервальных модификаций весов :

• 1 - для однодиапазонных ;

• 2 - для двухинтервальных.

Общий вид весов представлен на рисунке 1, индикатора на рисунке 2. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 4.

СТТ-SWIFT

Рисунок2 - Общий вид индикаторов

СТТ                              СТТ-SWIFT

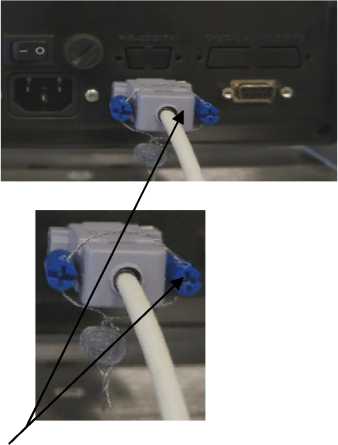

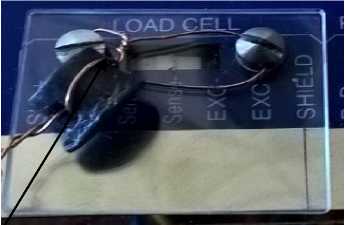

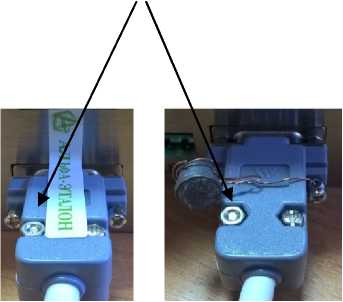

Рисунок 3 - Схемы пломбировки индикаторов от несанкционированного доступа и обозначение места для нанесения знака поверки

Программное обеспечение

Программное обеспечение (далее - ПО) модулей является встроенным, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с Программным обеспечением» в части устройств с встроенным ПО.

Программное обеспечение выполняет функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации.

Метрологически значимое ПО хранится в защищенной от демонтажа микросхеме, расположенной на плате устройства обработки аналоговых данных, и загружается на заводе-изготовителе. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без применения специальных программных и аппаратных средств производителя.

Корпус устройства обработки и хранения метрологически значимых параметров и данных пломбируется, как показано на рисунке 3, что препятствует смене устройства памяти с установленным на нем ПО и сохраненными результатами измерений.

Идентификационным признаком ПО служит номер версии, который доступен в сервисном режиме.

Идентификационные данные метрологически значимой части ПО могут быть выведены либо на экран монитора ПК в главном окне программы, либо на индикаторе.

Нормирование метрологических характеристик проведено с учетом применения ПО. Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1

Таблица 1- Идентификационные данные ПО

Идентификационные данные (признаки)	Значения
	СТТ-SWIFT	CTT-W	СТТ	СТТ-SMART
Идентификационное наименование программного обеспечения	SW SWIFT	XK 3118 T1 (h (4 F))-MAIN-SZ-D-S2	XK3101(N) XK3118K5(9 (9P))-MAIN- SZ-D-S2	SW SMART
Номер версии (идентификационный номер) программного обеспечения	1.ххх	u 0.x u01.xxx	ver l.xx u02e u0.xxx	5 1.ххх
Цифровой идентификатор программного обеспечения	7022	С409	С408	7021
Алгоритм вычисления контрольной суммы исполняемого кода	CRC16

где х - принимает значения от 0 до 9 и не относится к метрологически значимой части ПО

Метрологические и технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011 .................................................................средний (III).

Значения (Мах), (Min), (d), (е), числа поверочных интервалов (n) при поверке весов для однодиапазонных модификаций весов приведены в таблице 2, а для двухинтервальных в таблице 3

Таблица 2 - Метрологические характеристики однодиапазонных весов

Обозначение модификаций весов	Max, кг	Min, кг	d = е, г	n
Альфа ПВ-М -0,10-0,05	100	1	50	2000
Альфа ПВ-М -0,10-0,02	100	4	20	5000
Альфа ПВ-М -0,15-0,05	150	1	50	3000
Альфа ПВ-М -0,2-0,1	200	2	100	2000
Альфа ПВ-М -0,3-0,1	300	2	100	3000
Альфа ПВ-М -0,5-0,2	500	4	200	2500
Альфа ПВ-М -0,5-0,1	500	2	100	5000
Альфа ПВ-М -0,6-0,2	600	4	200	3000
Альфа ПВ-М- 1,0-0,5	1000	10	500	2000
Альфа ПВ-М -1,0-0,2	1000	4	200	5000
Альфа ПВ-М-1,5-0,5	1500	10	500	3000
Альфа ПВ-М-2,0-1,0	2000	20	1000	2000
Альфа ПВ-М-2,0-0,5	2000	10	500	4000
Альфа ПВ-М-3,0-2,0	3000	40	2000	1500
Альфа ПВ-М-3,0-1,0	3000	20	1000	3000
Альфа ПВ-М-5,0-2,0	5000	40	2000	2500
Альфа ПВ-М-5,0-1,0	5000	20	1000	5000
Альфа ПВ-М-6,0-2,0	6000	40	2000	3000

Примечание - Весы со значением n более 3000 делений устанавливаются в закрытых защищенных от механических и атмосферных воздействий сооружениях.

Таблица 3 - Метрологические характеристики двухинтервальных модификаций

Обозначение модификаций весов	Max, кг	Min, кг	е =d, г	n
Альфа ПВ-М -0,3-0,05/0,10	150/300	2	50/100	3000/3000
Альфа ПВ-М -0,5-0,1/0,2	250/500	4	100/200	2500/2500
Альфа ПВ-М-1,0-0,2/0,5	500/1000	10	200/500	2500/2000
Альфа ПВ-М-2,0-0,5/1,0	1000/2000	20	500/1000	2000/2000
Альфа ПВ-М-3,0-0,5/1,0	1500/3000	20	500/1000	3000/3000
Альфа ПВ-М-5,0-1,0/2,0	2500/5000	40	1000/2000	2500/2500
Альфа ПВ-М-6,0-1,0/2,0	3000/6000	40	1000/2000	3000/3000

Таблица 4 - Метрологические характеристики

Наименование характеристики	Значение
Пределы допускаемой погрешности устройства установки на нуль	±0,25е
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулём, % от Мах, не более	4
Диапазон первоначальной установки нуля, % от Мах, не более	20
Показания индикации массы, кг, не более	Мах +9е
Диапазон выборки массы тары (Т-), % от Мах	от 0 до 100
Пределы допускаемой погрешности при поверке (в эксплуатации) для нагрузки, выраженной в поверочных интервалах (е) весов: - от Min до 500 включ. - св. 500 до 2000 включ. - св. 2000 до Мах включ.	±0,5 (±1,0) ±1,0 (±2,0) ±1,5 (±3,0)

Пределы допускаемой погрешности после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Таблица 5 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон рабочей температуры индикаторов (п. 3.9.2.2 ГОСТ OIML R 76-1-2011), °С	от -10 до +40
Особый диапазон рабочих температур, °С, для ГПУ с датчиками: - Н8С	от -30 до +40
- SQ	от -40 до +40
Параметры электрического питания от сети переменного тока: - напряжение, В	от 195,5 до 253
- частота, Г ц	от 49 до 51
Потребляемая мощность, В-A, не более	500
Время установления показаний, с, не более	3
Габаритные размеры ГПУ, мм: - длина	от 250 до 10000
- ширина	от 250 до 5000
- высота	от 80 до 1200
Масса ГПУ, кг, не более	5000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации в левом верхнем углу типографским способом и на фирменную маркировочную наклейку, закрепленную на боковой стороне ГПУ и на корпусе индикатора, графическим способом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Весы платформенные электронные	Альфа ПВ	1 комп.
Руководство по эксплуатации	Альфа ПВ .01.000РЭ	1 экз.
Паспорт	Альфа ПВ.01.000ПС	1 экз.

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации «Альфа ПВ.01.000РЭ» (раздел 1).

Нормативные и технические документы, устанавливающие требования к весам платформенным электронным Альфа ПВ

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть Метрологические и технические требования. Испытания

Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы

ТУ 28.29.3-004-64543844-2021 Весы платформенные электронные Альфа ПВ. Технические условия

Изготовитель

Закрытое Акционерное общество «Альфа-Эталон МВК» (ЗАО «Альфа-Эталон МВК») ИНН 7705909327

Адрес: 107065, г. Москва, ул. Курганская, д. 3А, стр.1 Телефон: (495) 913-50-51, 989-29-33

Е-mail: ves@alfaetalon.ru

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ») Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8

Телефон (факс): +7 (495) 491-78-12

E-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311313

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» марта 2022 г. № 770

Лист № 1 Регистрационный № 84940-22 Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины испытательные универсальные электромеханические LabTest

Назначение средства измерений

Машины испытательные универсальные электромеханические LabTest (далее - машины) предназначены для измерений силы и перемещения подвижной траверсы при испытаниях образцов материалов на растяжение, сжатие, изгиб, отрыв и сдвиг в режиме статического нагружения.

Описание средства измерений

Принцип действия машин основан на преобразовании электромеханическим приводом машины электрической энергии в линейное перемещение подвижной траверсы. При перемещении траверсы к испытуемому образцу одновременно прикладывается сила, которая преобразуется тензорезисторным датчиком силы в электрический сигнал, изменяющийся пропорционально приложенной силе. Перемещение подвижной траверсы с помощью датчика -энкодера также в виде электрического сигнала попадает в систему измерений перемещения.

Конструктивно машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами для крепления испытываемого образца на траверсах, привода подвижной траверсы, датчика силы, датчика перемещения подвижной траверсы, системы измерения и управления.

Сила, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на траверсе, который может работать на растяжение и сжатие. Машины комплектуются одним или несколькими датчиками силы с различными диапазонами измерений, не превышающими верхний предел измерений силы машины, который указан на её раме.

Диапазон перемещения подвижной траверсы зависит от высоты рамы и испытательных приспособлений. Значение силы и перемещения отображаются на дисплее персонального компьютера. Машины имеют блок ручного управления режимами работы с кнопкой аварийного отключения.

Система измерений и управления предназначена для управления режимами работы машин, обработки, хранения, отображения и передачи значений силы, перемещения на внешние устройства.

Машины могут комплектоваться климатическими камерами, высокотемпературными печами, вакуумными камерами, различными датчиками продольной и поперечной деформации.

Машины выпускаются в следующих модификациях: 6.0051, 6.031, 6.051, 6.030, 6.050,

6.10, 6.20, 6.30, 6.50, 6.100, 6.200, 6.250, 6.300, 6.400, 6.500, 6.600, 6.1000, 6.1200, 6.1600.

Модификации машин отличаются между собой внешним видом, диапазонами измерений, габаритными размерами и массой:

- машины модификаций 6.0051, 6.031, 6.051 - имеют одну колонну и две линейные направляющие;

• - машины модификаций 6.030, 6.050, 6.10, 6.20, 6.30, 6.50 - имеют две колонны, четыре линейных направляющих, выпускаются в настольном или напольном исполнении, могут комплектоваться дополнительными боковыми зонами испытаний слева и/или справа от основной зоны, либо зоны испытаний могут быть расположены одна над другой.

• - машины модификаций 6.100, 6.200, 6.250, 6.300, 6.400, 6.500, 6.600 - имеют две колонны, четыре линейных направляющих, могут комплектоваться дополнительными боковыми зонами испытаний слева и/или справа от основной зоны, либо зоны испытаний могут быть расположены одна над другой.

• - машины модификаций 6.1000, 6.1200, 6.1600 - имеют четыре колонны, четыре линейных направляющих, могут комплектоваться дополнительными боковыми зонами испытаний слева и/или справа от основной зоны, либо зоны испытаний могут быть расположены одна над другой.

Заводской номер машин в буквенно-числовом формате указывается на маркировочной табличке, расположенной на задней части рамы.

Нанесение знака поверки на средство измерений не предусмотрено.

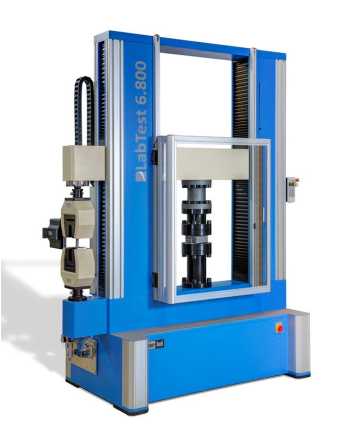

Общий вид машин испытательных универсальных электромеханических LabTest представлен на рисунках 1 - 8.

Общий вид маркировочной таблички представлен на рисунке 9.

исполнения

’ear o< manufacture I Rok wroby Мам load / Maa. ratileni:

Power volt are / Napajcci napeti

В процессе эксплуатации машины не предусматривают внешних механических или электронных регулировок. Пломбирование машин не производится

Программное обеспечение

Для работы с машинами используется метрологически значимое программное обеспечение (далее - ПО) «Test & Motion», «Test & Motion+», устанавливаемое на персональный компьютер. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки, отображения и хранения результатов измерений.

Уровень защиты ПО «Test & Motion», «Test & Motion+» - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Test & Motion	Test & Motion+
Номер версии (идентификационный номер ПО), не ниже	4.0.0.0	5.4.7.0
Цифровой идентификатор ПО	-	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Модификация	Диапазон измерений силы, кН	Пределы допускаемой относительной погрешности измерений силы в диапазоне от 0,2 до 1 % включительно от верхнего предела измерений, %	Пределы допускаемой относительной погрешности измерений силы в диапазоне свыше 1 до 100 % от верхнего предела измерений, %	Диапазон измерений перемещений подвижной траверсы(без захватов)1^, мм	Пределы допускаемой абсолютной погрешности измерений перемещений траверсы в диапазоне от 50 до 300 мкм включительно, мкм	Пределы допускаемой относительной погрешности измерений перемещений траверсы в диапазоне свыше 300 мкм до верхнего предела измерений, %
6.0051	от 0,001 до 0,5	±1	±0,5	От 0,05 до 650 От 0,05 до 1110 От 0,05 до 1500	±20	±0,5
6.031	от 0,006 до 3	±1	±0,5	От 0,05 до 650 От 0,05 до 1110 От 0,05 до 1500
6.051	от 0,01 до 5	±1	±0,5	от 0,05 до 650
6.030	от 0,006 до 3	±1	±0,5	От 0,05 до 510 От 0,05 до 1110 От 0,05 до 1610 От 0,05 до 1910

Модификация	Диапазон измерений силы, кН	Пределы допускаемой относительной погрешности измерений силы в диапазоне от 0,2 до 1 % включительно от верхнего предела измерений, %	Пределы допускаемой относительной погрешности измерений силы в диапазоне свыше 1 до 100 % от верхнего предела измерений, %	Диапазон измерений перемещений подвижной траверсы(без захватов)1^, мм	Пределы допускаемой абсолютной погрешности измерений перемещений траверсы в диапазоне от 50 до 300 мкм включительно, мкм	Пределы допускаемой относительной погрешности измерений перемещений траверсы в диапазоне свыше 300 мкм до верхнего предела измерений, %
6.050	от 0,01 до 5	±1	±0,5	От 0,05 до 510 От 0,05 до 1110 От 0,05 до 1610 От 0,05 до 1910
6.10	от 0,02 до 10	±1	±0,5	От 0,05 до 1100 От 0,05 до 1700 От 0,05 до 2300
6.20	от 0,04 до 20	±1	±0,5	От 0,05 до 1100 От 0,05 до 1700 От 0,05 до 2300	±20	±0,5
6.30	от 0,06 до 30	±1	±0,5	От 0,05 до 1100 От 0,05 до 1700 От 0,05 до 2300

Модификация	Диапазон измерений силы, кН	Пределы допускаемой относительной погрешности измерений силы в диапазоне от 0,2 до 1 % включительно от верхнего предела измерений, %	Пределы допускаемой относительной погрешности измерений силы в диапазоне свыше 1 до 100 % от верхнего предела измерений, %	Диапазон измерений перемещений подвижной траверсы(без захватов)1^, мм	Пределы допускаемой абсолютной погрешности измерений перемещений траверсы в диапазоне от 50 до 300 мкм включительно, мкм	Пределы допускаемой относительной погрешности измерений перемещений траверсы в диапазоне свыше 300 мкм до верхнего предела измерений, %
6.50	от 0,1 до 50	±1	±0,5	От 0,05 до 1145 От 0,05 до 1645 От 0,05 до 2145
6.100	от 0,2 до 100	±1	±0,5	От 0,05 до 1045 От 0,05 до 1445 От 0,05 до 2265
6.200	от 0,4 до 200	±1	±0,5	От 0,05 до 1150 От 0,05 до 1550 От 0,05 до 2560 От 0,05 до 4200
6.250	от 0,5 до 250	±1	±0,5	От 0,05 до 1150 От 0,05 до 1550 От 0,05 до 2560 От 0,05 до 4200

Модификация	Диапазон измерений силы, кН	Пределы допускаемой относительной погрешности измерений силы в диапазоне от 0,2 до 1 % включительно от верхнего предела измерений, %	Пределы допускаемой относительной погрешности измерений силы в диапазоне свыше 1 до 100 % от верхнего предела измерений, %	Диапазон измерений перемещений подвижной траверсы(без захватов)1^, мм	Пределы допускаемой абсолютной погрешности измерений перемещений траверсы в диапазоне от 50 до 300 мкм включительно, мкм	Пределы допускаемой относительной погрешности измерений перемещений траверсы в диапазоне свыше 300 мкм до верхнего предела измерений, %
6.300	от 0,6 до 300	±1	±0,5	От 0,05 до 1400 От 0,05 до 1880 От 0,05 до 2360	±20	±0,5
6.400	от 0,8 до 400	±1	±0,5	От 0,05 до 1400 От 0,05 до 1880 От 0,05 до 2360
6.500	от 1 до 500	±1	±0,5	От 0,05 до 1500 От 0,05 до 2100 От 0,05 до 2660
6.600	от 1,2 до 600	±1	±0,5	От 0,05 до 1500 От 0,05 до 2100 От 0,05 до 2660
6.1000	от 2 до 1000	±1	±0,5	От 0,05 до 2050 От 0,05 до 2550 От 0,05 до 3000
6.1200	от 2,4 до 1200	±1	±0,5	От 0,05 до 2050 От 0,05 до 2550 От 0,05 до 3000

Модификация	Диапазон измерений силы, кН	Пределы допускаемой относительной погрешности измерений силы в диапазоне от 0,2 до 1 % включительно от верхнего предела измерений, %	Пределы допускаемой относительной погрешности измерений силы в диапазоне свыше 1 до 100 % от верхнего предела измерений, %	Диапазон измерений перемещений подвижной траверсы(без захватов)1^, мм	Пределы допускаемой абсолютной погрешности измерений перемещений траверсы в диапазоне от 50 до 300 мкм включительно, мкм	Пределы допускаемой относительной погрешности измерений перемещений траверсы в диапазоне свыше 300 мкм до верхнего предела измерений, %
6.1600	от 3,2 до 1600	±1	±0,5	От 0,05 до 2050 От 0,05 до 2550 От 0,05 до 3000	±20	±0,5
- диапазон измерений перемещения подвижной траверсы указан в паспорте и зависит от заказа потребителя.

Таблица 3 - Основные технические характеристики

Модификация	Размеры базовой модификации машины (В х ш х Г), не более, мм	Масса, не более, кг
6.0051	1874 х 531 х 442	70
6.031	1874 х 531 х 442	74
6.051	1024 х 531 х 442	68
6.030	2300 х 816 х 543	130
6.050	2300 х 816 х 543	130
6.10	2730 х 877 х 663	273
6.20	2730 х 877 х 663	293

Модификация	Размеры базовой модификации машины (В х ш х Г), не более, мм
6.30	2730 х Ю67 х 663
6.50	2635 х 1И7 х 760
6.100	2970 х Ю40 х 840
6.200	5010 х 1220 х 840
6.250	5010 х 1220 х 840
6.300	3350 х 1490 х 960
6.400	3350 х 1490 х 960
6.500	3890 х 1713 х Ю50
6.600	3890 х 1713 х Ю50
6.1000	4350 х 1600 х Ц50
6.1200	4350 х 1600 х Ц50
6.1600	4350 х 1650 х Ц50

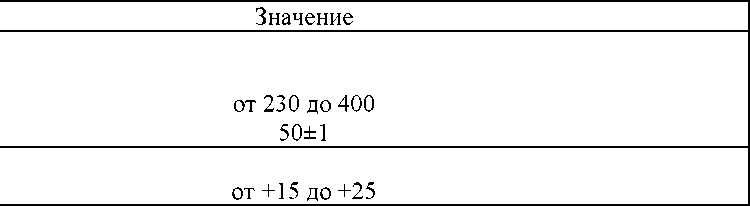

Таблица 4 - Основные технические характеристики
Наименование характеристики
Параметры электрического питания для всех модификаций: - напряжение переменного тока, В - частота переменного тока, Гц
Условия эксплуатации для всех модификаций: - температура окружающей среды, °C

	Масса, не более, кг
	345
	490
	950
	1550
	1575
	2390
	2420
	3670
	3690
	7050
	7050
	7250

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Машина испытательные универсальные электромеханические LabTest в комплекте		1 шт.
Персональный компьютер с ПО		1 шт.
Комплект кабелей соединительных		1 компл.
Приспособления для проведения испытаний		по заказу
Руководство по эксплуатации		1 экз.
Паспорт		1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 3 «Машины испытательные универсальные электромеханические LabTest. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к машинам испытательным универсальным электромеханическим LabTest

Государственная поверочная схема для средств измерений силы, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;

Государственная поверочная схема для средств измерений длины в диапазоне от V10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;

Техническая документация «LABORTECH s.r.o.», Чешская Республика.

Изготовитель

«LABORTECH s.r.o.», Чешская Республика Адрес: Rolnicka 130a, 747 Opava, Czech Republic Тел.: +420 553 731 956, Факс:+420 553 731 748 E-mail: info@labortech.cz

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)

Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1

Тел.: +7 (495) 120-03-50

E-mail: info@autoprogress-m.ru

Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311195

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» марта 2022 г. № 770

Регистрационный № 84941-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и параметров свободного нефтяного газа на газопровод УПСВ «Сосновская» ООО «Самаранефть»

Назначение средства измерений

Система измерений количества и параметров свободного нефтяного газа на газопровод УПСВ «Сосновская» ООО «Самаранефть»   (далее - СИКГ)   предназначена для

автоматизированных измерений объемного расхода и объема свободного нефтяного газа, приведенных к стандартным условиям   (температура плюс   20 °С, абсолютное

давление 0,101325 МПа).

Описание средства измерений

Принцип действия СИКГ основан на использовании косвенного метода динамических измерений объемного расхода и объема свободного нефтяного газа, приведенных к стандартным условиям.

При косвенном методе динамических измерений объемный расход и объем свободного нефтяного газа, приведенные к стандартным условиям, вычисляют по результатам измерений при рабочих условиях объемного расхода, температуры, давления и компонентного состава свободного нефтяного газа. При помощи вычислителя УВП-280, мод. УВП-280А.01 (далее - ИВК) автоматически рассчитывается коэффициент сжимаемости свободного нефтяного газа и плотность свободного нефтяного газа при стандартных условиях в соответствии с ГСССД МР 113-03. Далее в ИВК автоматически выполняется расчет объемного расхода и объема свободного нефтяного газа, приведенных к стандартным условиям.

СИКГ представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из компонентов серийного изготовления. Монтаж и наладка СИКГ осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на СИКГ и ее компоненты.

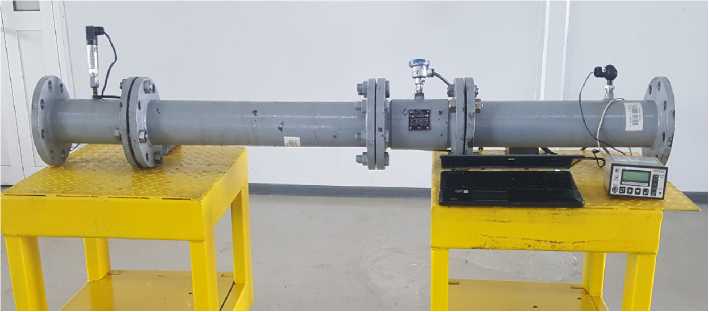

Конструктивно СИКГ состоит из двух измерительных линий (далее - ИЛ) (1 рабочая ИЛ (далее - ИЛ 1) и 1 резервная ИЛ (далее - ИЛ 2)) и системы сбора и обработки информации (далее - СОИ). На ИЛ установлены измерительные компоненты, приведенные в таблице 1.

Таблица 1 - Состав СИКГ

Наименование измерительного компонента	Количество измерительных компонентов (место установки)	Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений
1	2	3
Расходомер-счетчик газа и пара мод. XGM868i	1 (ИЛ 1), 1 (ИЛ 2)	59891-15
Датчик давления «Метран-150», мод. 150TA	1 (ИЛ 1), 1 (ИЛ 2)	32854-13
Термопреобразователь с унифицированным выходным сигналом Метран-2700	1 (ИЛ 1), 1 (ИЛ 2)	38548-13
Вычислитель УВП-280, мод. УВП-280А.01	1 (СОИ)	53503-13

В состав СИКГ входят показывающие средства измерений давления и температуры утвержденных типов.

Основные функции СИКГ:

• - измерение объемного расхода и объема свободного нефтяного газа;

• - измерение параметров свободного нефтяного газа;

• - вычисление объемного расхода и объема свободного нефтяного газа, приведенных к стандартным условиям;

• - отображение (индикация) и регистрация результатов измерений;

• - хранение результатов измерений, формирование и печать отчетных документов. Пломбирование СИКГ не предусмотрено.

Конструкция не предусматривает возможность нанесения заводских и (или) серийных номеров непосредственно на СИКГ. С целью обеспечения идентификации заводской номер установлен в формуляре.

Программное обеспечение

Программное обеспечение (далее - ПО) обеспечивает реализацию функций СИКГ.

ПО СИКГ реализовано в ИВК. ПО ИВК настроено для работы и испытано при испытаниях СИКГ в целях утверждения типа.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные метрологически значимой части ИВК СИКГ приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО СИКГ

Идентификационные данные (признаки)	Значение
	ИВК
Идентификационное наименование ПО	ПО
Номер версии (идентификационный номер) ПО	2.17

Метрологические и технические характеристики

Метрологические характеристики СИКГ представлены в таблице 3, основные технические характеристики СИКГ представлены в таблице 4.

Таблица 3 - Метрологические характеристики СИКГ

Наименование характеристики	Значение
1	2
Диапазон измерений объемного расхода газа, приведенного к стандартным условиям, м3/ч	от 27,98 до 3025,59
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) свободного нефтяного газа, приведенного к стандартным условиям, %	± 2,5

Таблица 4 - Основные технические характеристики СИКГ

Наименование характеристики	Значение
1	2
Температура окружающего воздуха в месте установки измерительной линии, °С:	от -35 до +35
Температура окружающего воздуха в помещении в месте установки СОИ, °С:	от +15 до +30
Параметры электрического питания:
- напряжение переменного тока, В	220±22
- частота переменного тока, Г ц	50±1
Средний срок службы, лет, не менее	10
Измеряемая среда со следующими параметрами:	свободный нефтяной газ
- избыточное давление измеряемой среды, МПа	от 0,05 до 0,49
- температура измеряемой среды, °С	от -10 до +40

Знак утверждения типа

наносится на титульный лист формуляра СИКГ типографским способом.

Комплектность средства измерений Комплектность СИКГ приведена в таблице 5.

Таблица 5 - Комплектность СИКГ

Наименование	Обозначение	Количест во
1	2	3
Система измерений количества и параметров свободного нефтяного газа на газопровод УПСВ «Сосновская» ООО «Самаранефть», зав. № 82922	-	1 шт.
Технологическая инструкция СИКГ	-	1 экз.
Формуляр на СИКГ	-	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Государственная система обеспечения единства измерений. Расход и объем свободного нефтяного газа. Методика измерений объема свободного нефтяного газа с применением системы измерений количества и параметров свободного нефтяного газа на газопровод УПСВ «Сосновская» ООО «Самаранефть» (регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2021.41485).

Нормативные документы, устанавливающие требования к системе измерений количества и параметров свободного нефтяного газа на газопровод УПСВ «Сосновская» ООО «Самаранефть»,

Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

Изготовитель

Общество с ограниченной ответственностью «Метрология и Автоматизация» (ООО «Метрология и Автоматизация»)

ИНН 6330013048

Адрес: 443013, г. Самара, ул. Киевская, д. 5А

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)

Адрес: 446200, Самарская обл., г. Новокуйбышевск, ул. Научная, дом 3 стр. 6 Юридический адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1. Регистрационный номер в реестре аккредитованных лиц: RA.RU 312187.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» марта 2022 г. № 770

Лист № 1 Регистрационный № 84942-22 Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры измерительные FB

Назначение средства измерений

Контроллеры измерительные FB предназначены для измерений и преобразований сигналов от измерительных преобразователей температуры, расхода, давления, разности давлений и других параметров в значения измеряемых величин., обработки информации от измерительных преобразователей передаваемых по цифровым протоколам связи, расчета расхода и количества жидкостей, газов, пара, а также количества теплоты (тепловой энергии) и других параметров.

Описание средства измерений

Контроллеры измерительные FB представлены моделями FB1100, FB1200, FB2100, FB2200, FB3000. Принцип действия контроллеров измерительных FB основан на измерении сигналов измерительных преобразователей температуры, расхода, давления, разности давлений и других, преобразовании полученных сигналов в значения измеряемых величин, расчете по измеренным значениям расхода и количества жидкостей, газов, пара, а так же количества теплоты (тепловой энергии) и других параметров, отображении измеренных значений на ЖК-дисплее, формировании сигналов управления внешними устройствами и передаче измерительной информации на внешние устройства..

Конструктивно контроллеры измерительные FB в зависимости от модели и комплектации могут быть выполнены в корпусе из стекловолокна, алюминия или нержавеющей стали с установленными печатными платами с элементами электронной схемы, процессорным модулем, присоединительными клеммами, клеммами заземления и модулями ввода/вывода сигналов. Контроллеры измерительные FB могут комплектоваться встроенным жидкокристаллическим дисплеем с кнопками для считывания показаний и локального управления. Питание контроллеров измерительных FB осуществляется либо от внешнего источника питания, либо от встроенной аккумуляторной батареи, способной заряжаться от солнечной панели.

В состав контроллеров измерительных FB могут входить встроенные многопараметрические первичные преобразователи разности давлений и статического давления MultiVariable™ Rosemount™, встроенный преобразователь статического давления (только для моделей FB1100, FB1200, FB2100, FB2200) либо преобразователи многопараметрические удаленного монтажа, например Rosemount 4088, рег. № 62411-15 (для всех моделей).

Многопараметрические первичные преобразователи разности давлений и статического давления MultiVariable™ Rosemount™, предназначены для измерений избыточного или абсолютного давления, разности давлений. При их применении для расчета расхода и количества жидкостей и газов температуру среды измеряет непосредственно контроллер при помощи отдельно установленного 2-х, 3-х, 4-х проводного термопреобразователя сопротивления с температурными коэффициентами а=0.00385°С^-1, а=0.00392 °С^-1 c функцией Каллендара - Ван Дюзена .

Контроллеры измерительные FB1100, FB1200, FB2100, FB2200 поддерживают следующие вводы/выводы, в зависимости от модели и комплектации:

• - от одного до восемнадцати каналов, часть из которых можно индивидуально настроить, используя программное обеспечение FBxConnect, в качестве аналоговых входов (AI), аналоговых выходов (AO), дискретных входов (DI), дискретных выходов (DI) или импульсных входов (PI), и часть фиксированных дискретных входов (DI) или дискретных выходов (DO) или импульсных входов (PI);

• - два релейных выхода до 30В пост. тока при 6A;

• - один канал для входного сигнала с датчика температуры (RTD/PRT).

Контроллеры измерительные FB1100, FB1200, FB2100, FB2200, в зависимости от модели и комплектации, имеют следующие интерфейсы связи для обмена информацией с внешними устройствами и с системой верхнего уровня: три последовательных двух- или четырех- проводных порта связи, программно настраиваемые для работы по RS-232, RS-422 или RS-485, порт Ethernet (10/100) BASE-T и порт для связи мобильной системы SCADA с Wi-Fi (802,11 b/g). Порты связи поддерживают протоколы DNP3, Modbus slave (ASCII или RTU), BSAP и ROC. Порт Ethernet поддерживает Modbus RTU по протоколам TCP/IP (master и slave), DNP3 и ROC. Связь по беспроводному каналу Wi-Fi (802,11 b/g) поддерживает протокол DNP3. Так же реализована функция подключения к внешнему IIoT шлюзу для двусторонней передачи данных в Интернет вещей.

Контроллеры измерительные FB3000 относятся к типу RTU (Remote Terminal Unit) и представляют собой микропроцессорные контроллеры, которые обеспечивают функции, необходимые для различных приложений автоматизации удаленных объектов. Контроллеры измерительные FB3000 измеряют, регистрируют и контролируют оборудование на удаленной площадке. Контроллеры измерительные FB3000 способны производить одновременное вычисление потока в 72 трубопроводах; ПИД регулирование и управление.

Контроллеры измерительные FB3000 обеспечивают измерение входных сигналов силы и напряжения постоянного тока, а также количество импульсов, воспроизведение выходного сигнала силы постоянного тока, прием и логическую обработку дискретных электрических сигналов, выработку управляющих воздействий в виде аналоговых и дискретных сигналов.

Контроллеры измерительные FB3000 имеют модульную структуру и состоят из базового блока (шасси) и опциональных дополнительных блоков расширения. Базовый блок содержит несколько слотов, каждый из которых включает в себя верхнюю и нижнюю часть. Верхняя часть предназначена для установки модулей ввода/вывода, а нижняя для установки клеммных модулей, используемых для подключения. В базовом блоке контроллера измерительного FB3000 находится объединяющая плата, на которой находятся разъемы для установки модуля центрального процессора (CPU), двух блоков ввода питания с автоматическим переключением при отказе одного (к каждому блоку питания подается напряжение от внешнего источника питания). Клеммные модули устанавливаются под модулями ввода/вывода и обеспечивают интерфейс для подключения полевых сигналов. Максимальное количество модулей ввода/вывода, при дополнительном подключении блоков расширения, составляет 31 штуку. Список доступных модулей ввода/вывода контроллера измерительного FB3000:

Модуль смешанного ввода/вывода (mixed I/O) на 12 каналов включает в себя следующие типы каналов:

• - восемь каналов, которые можно индивидуально настроить, используя программное обеспечение FBxConnect в качестве аналоговых входов (AI), дискретных входов (DI) или импульсных входов (PI);

• - два аналоговых выхода (AO);

• - два дискретных выхода (DO).

Модуль вывода на 8 каналов включает в себя следующие типы каналов:

• - восемь каналов, которые можно индивидуально настроить, используя программное обеспечение FBxConnect в качестве аналоговых выходов (AO) или дискретных выходов (DO).

Модуль HART содержит 4 канала, которые позволяют производить обмен данными с полевыми устройствами, работающими по протоколу HART.

Коммуникационный модуль позволяет расширить возможности подключения прибора, предоставляя дополнительные четыре порта связи, программно настраиваемые для работы по RS232, RS-422 или RS-485.

Модуль для подключения к внешнему IIoT шлюзу для двусторонней передачи данных в Интернет вещей.

Контроллеры измерительные FB3000, в зависимости от комплектации имеют следующие интерфейсы связи для обмена информацией с внешними устройствами и с системой верхнего уровня: четыре порта связи, программно настраиваемые для работы по RS-232, RS-422 или RS-485, два порта Ethernet (10/100/1000) BASE-T и один порт USB тип Micro A-B и дополнительный канал для подключения к шлюзу IIoT, реализованный опциональным модулем. Порты Ethernet находятся в верхней части модуля CPU и используют разъемы RJ-45. Каждый порт поддерживает до шести одновременных TCP-соединений (сокетов). USB-порт Micro A-B расположен на передней панели модуля CPU и поддерживает связь по протоколу DNP3, Modbus (slave и master). Порт USB функционирует как порт интерфейса локального оператора (LOI), обеспечивая прямую связь между FB3000 и персональным компьютером. Контроллеры измерительные FB3000 поддерживают функцию HART Pass Through, позволяющую осуществлять сквозное пропускание сигнала HART от полевых приборов без внесения корректировок далее в систему верхнего уровня.

Контроллеры измерительные FB могут производить обмен данными между собой посредством объединения в единую сеть FBxNet по интерфейсу Ethernet для дальнейшей передачи информации в систему верхнего уровня черед один из контроллеров в сети.

Контроллеры измерительные FB выполняют расчеты расхода на основе набора вычислений, выбираемых пользователем. Технические единицы полностью выбираются пользователем между системами U.S. или метрической, или их комбинацией.

Контроллеры измерительные FB обеспечивают:

• - преобразование измеренных выходных сигналов (напряжение, сила постоянного тока, давление, разность давлений) измерительных преобразователей температуры, расхода, давления, разности давлений и других в значения измеряемых ими величин;

расчет массового расхода, массы, объемного расхода и объема жидкостей и газов, приведенных к стандартным условиям, методом переменного перепада давления в соответствии с стандартами ИСО 5167, AGA 3 1992/2013;

• - расчет физико-химических показателей (коэффициента сжимаемости, вязкости, плотности, скорости звука, показателя адиабаты, теплоты сгорания, числа Воббе) на основе компонентного состава природного газа в соответствии с AGA 8, AGA10, GERG 91, AGA 5, GPA 2172: 2009 (включая расчет для газов содержащих насыщенный водяной пар), ГОСТ 31369-2008 (ИСО 6976:1995);

• - приведение объемного расхода и объема природного газа, измеренного в рабочих условиях турбинными, ультразвуковыми, вихревыми расходомерами, стабилизирующими диафрагмами Rosemount 405C и 1595, расходомерами McCrometer V-Cone и Wafer Cone, NUFLO Cone в объемный расход и объем газа при стандартных условиях в соответствии с AGA 7, AGA 9, ИСО 5167;

• - приведение массового расхода и массы газа измеренных кориолисовыми преобразователями расхода к объемному расходу и объему газа при стандартных условиях в соответствии с AGA 11;

• - расчет фактора сжимаемости газовой фазы на основе данных о физических свойствах газа в соответствии с ГОСТ Р 8.769-2011 (ИСО 12213:2009);

• - проведение обработки результатов анализа компонентного состава природного газа, передаваемых от потокового хроматографа для расчета физико-химических показателей;

• - измерение объема/массы, общего объема нефти, газоконденсатной жидкости, попутного газа, воды по API 20.1;

• - определение коэффициентов сверхсжимаемости для природного газа по NX-19.

Кроме того, контроллеры измерительные FB обеспечивают следующие дополнительные возможности:

• - энергонезависимое хранение архивов измеренных и расчетных параметров, ведение журналов событий и журналов нештатных ситуаций;

• - непосредственный ввод данных о компонентном составе газа от хроматографа;

• - многоканальное ПИД-регулирование и реализацию заданных оператором алгоритмов;

• - вывод информации на принтер и ее передачу на внешние устройства по различным интерфейсам связи;

• - сигнализацию при отказе измерительных преобразователей или при выходе измеряемых параметров за установленные пределы.

Контроллеры измерительные FB имеют общепромышленное и взрывозащищенное исполнения.

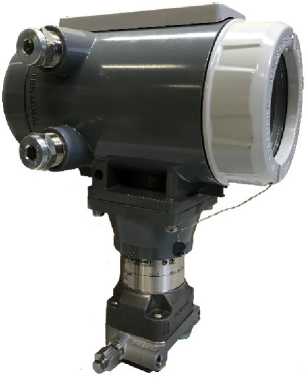

Внешний вид контроллеров представлен на рисунке 1.

Заводской номер наносится на корпус контроллеров измерительных FB 1100, FB 1200 FB 2100, FB 2200 методом лазерной гравировки или наклейки в зависимости от исполнения корпуса, FB 3000 - методом наклейки.

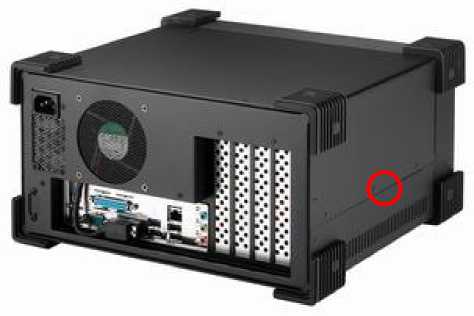

Места пломбирование контроллеров FB1100, FB1200, FB2100, FB2200 указаны на рисунке 2. Пломбирование контроллеров FB3000 не предусмотрены.

Рисунок 2 - Места пломбирования контроллеров: а) контроллер измерительный FB1100, FB1200, б) контроллер измерительный FB2100, FB2200

Знак поверки наносится на свидетельство о поверке или паспорт.

Программное обеспечение

Программное обеспечение (далее - ПО) контроллеров измерительных FB состоит из встроенного ПО и внешнего ПО.

Встроенное ПО устанавливается в энергонезависимую память измерительных модулей контроллеров измерительных FB.

Уровень защиты ПО контроллеров измерительных FB от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
	Внешнее ПО Field Tools	Встроенное ПО
		FB1100, FB1200, FB2100, FB2200	FB3000
Идентификационное наименование ПО	Field Tools.firmware	FBxxOO.firmware	FB3000.firmware
Номер версии (идентификационный номер) ПО	Не ниже 3.х.х.ххх	Не ниже 02.хх.хх.ххх	Не ниже 02.хх.хх.ххх
Цифровой идентификатор ПО	-	-	-
Примечание: «х» - переменная величина, которая может быть выражена числовым и/или буквенным значением, а также может отсутствовать, меняя тем самым количество символов.

Метрологические и технические характеристики средства измерений

Таблица 2 - Метрологические характеристики контроллеров.

Наименование характеристики	Значение характеристики
Диапазон измерений и преобразований: - напряжения (для FB1200, FB2100, FB2200, FB3000), В - силы тока (для FB1200, FB2100, FB2200, FB3000), мА - температуры при измерении сопротивления от ТС (для FB1100, FB1200, FB2100, FB2200), ОС	от 1 до 5 от 4 до 20 от -200 до +850
Диапазон воспроизведения: - напряжения, В - силы тока, мА	от 1 до 5 от 4 до 20
Пределы допускаемой основной приведенной к диапазону измерений погрешности при измерении и воспроизведении напряжения и силы тока, %: - воспроизведение аналоговых сигналов - измерение аналоговых сигналов (для FB1200, FB2100, FB2200) - измерение аналоговых сигналов (для FB3000)	±0,1 ±0,05 ±0,1
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности при измерении напряжения и силы тока, вызванной изменением температуры окружающего воздуха, на каждые 10 ОС от нормальных условий, % - для FB1200, FB2100, FB2200, - для FB3000	±0,05 ±0,15
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности при воспроизведении напряжения и силы тока, вызванной изменением температуры окружающего воздуха, на каждые 10 ОС от нормальных условий, % - для FB1200, FB2100, FB2200, - для FB3000	±0,05 ±0,3

Наименование характеристики	Значение характеристики
Пределы допускаемой основной абсолютной погрешности при измерении сопротивления и преобразовании измеренного значения в температуру (для FB1100, FB1200, FB2100, FB2200), °С: - при температуре от -60 до 200 °C - при температуре от -30 до 60 °C	±0,1 ±0,07
Пределы допускаемой дополнительной абсолютной погрешности при измерении сопротивления и преобразовании измеренного значения в температуру, вызванной изменением температуры окружающего воздуха, на каждые 10 °С от нормальных условий (для FB1100, FB1200, FB2100, FB2200), °С: - при температуре от - 60 до 200 °C - при температуре от -30 до 60 °C	± 0,034 ±0,07
Пределы допускаемой абсолютной погрешности при измерении количества импульсов на каждые 10000 импульсов (частота импульсов входа от 0 до 10500 Гц), имп.	± 1
Пределы допускаемой относительной погрешности вычисления при реализации алгоритмов вычислений расхода, объема и массы; свойств жидкостей и газов; свойств влажного нефтяного газа; количества теплоты (тепловой энергии), %	±0,001

Таблица 3 - Метрологические и технические характеристики контроллеров измерительных FBI 100, FB1200, FB2100, FB2200 совместно с многопараметрическими первичными преобразователями разности давлений и статического давления (FB1100, FB1200, FB2100, FB2200).

Разность давлений:
Диапазон	Диапазон измерений 1:>		Основная приведенная погрешность измерения разности давлений, % от Дн				Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 28 °C от нормальных условий
			Стандартное исполнение		Исполнение повышенной точности
							Стандартное исполнение	Исполнение повышенной точности
1	от -6,216 до 6,216 кПа		±0,1; ±(0,025+0,015-[Ди/Дн]) для Ди/Дн>5		-		± (0,2% от Ди + 0,25% от Дн) для 30>Ди/Дн>1 ± (0,24 % от Ди + 0,15% от Дн) для 50>Ди/Дн>30	-
2	от 0 до 62,3 кПа		±0,12); ±(0,01-[Ди/Дн]) для Ди/Дн>10		± 0,075; ± (0,025 ±0,005-[Ди/Дн]) для Ди/Дн>10		±(0,15% от Ди) для 30>Ди/Дн>1 ± (0,20% от Ди) для 50>Ди/Дн>30	± (0,0175% от Ди ± 0,1% от Дн) для 5>ДИ/Дн>1 ± (0,035% от Ди ± 0,125% от Дн) для 100>Ди/Дн>5
3	от 0 до 250 кПа		±0,12); ±(0,01-[Ди/Дн]) для Ди/Дн>10		± 0,075; ± (0,025 ±0,005-[Ди/Дн]) для Ди/Дн>10		±(0,15% от Ди) для 30>Ди/Дн>1 ± (0,20% от Ди) для 50>Ди/Дн>30	± (0,0175% от Ди ± 0,1% от Дн) для 5>ДИ/Дн>1, ± (0,035% от Ди ± 0,125% от Дн) для 100>Ди/Дн>5
Статическое давление:
Диапазон	Диапазон измерений 1:>			Основная приведенная погрешность измерения статического давления, % от Дн			Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 28 °C от нормальных условий
	Избыточное давление	Абсолютное давление		Стандартное исполнение		Исполнение повышенной точности	Стандартное исполнение	Исполнение повышенной точности
1	от -98 кПа до 2,068 МПа	от 3 кПа до 2,068 МПа		±0,1; ±(0,017-[Ди/Дн]) для Ди/Дн>5		± 0,075; ±(0,013-[Ди/Дн]) для Ди/Дн>5	± (0,175% от Ди) для 10>Ди/Дн>1; ± (0,225% от Ди) для 25>Ди/Дн>10	± (0,050% от Ди ± 0,125% от Дн) для 10>Ди/Дн>1; ± (0,060% от Ди ± 0,175% от Дн) для 25>Ди/Дн>10
2	от -98 кПа до 10,342 МПа	от 3 кПа до 10,342 МПа		±0,1; ±(0,017-[Ди/Дн]) для Ди/Дн>5		± 0,075; ±(0,013-[Ди/Дн]) для Ди/Дн>5

Продолжение таблицы 3

3	от -98 кПа до 25 МПа	от 3 кПа до 25 МПа	±0,1; ±(0,017-[Ди/Дн]) для Ди/Дн>5	± 0,075; ±(0,013-[Ди/Дн]) для Ди/Дн>5
Примечание: Указано максимальное значение. Конкретное значение настраивается на заводе-изготовителе в соответствии с заказом и указывается на технической табличке, прикрепленной к контроллеру, и в паспорте на каждый контроллер. 2) не применимо для стандартного фланца. Дн- диапазон измерений, на который настроен преобразователь; Ди - максимальный диапазон измерений преобразователя

Таблица 4 - Метрологические и технические характеристики встроенного первичного преобразователя статического давления

(FBI 100, FBI200, FB 2100, FB2200)

Диапазон	Диапазон измеренийО		Основная приведенная погрешность измерения статического давления, % от Дн		Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 28 °C от нормальных условий
	Избыточное давление	Абсолютное давление	Стандартное исполнение	Исполнение повышенной точности
					Стандартное исполнение	Исполнение повышенной точности
1	от -100 кПа до 1,034 МПа	от 0 до 1,034 МПа	±0,1; ±(0,01-[Ди/Дн]) для Ди/Дн>10	± 0,075; ± (0,025 +0,005-[Ди/Дн]) для Ди/Дн>10	±(0,175 Ди) для 30>Ди/Дн>1 ; ± (0,225 Ди) для 50>Ди/Дн>30	± (0,050% от Ди + 0,125% от Дн) для 30>Ди/Дн>1; ± (0,060% от Ди + 0,175% от Дн) для 100>Ди/Дн>30
2	от -100 кПа до 5,515 МПа	от 0 до 5,515 МПа
3	от -100 кПа до 27,58 МПа	от 0 до 27,58 МПа
Примечание: 0 Указано максимальное значение. Конкретное значение настраивается на заводе-изготовителе в соответствии с заказом и указывается на технической табличке, прикрепленной к контроллеру, и в паспорте на каждый контроллер. Дн- диапазон измерений, на который настроен преобразователь; Ди - максимальный диапазон измерений преобразователя

Таблица 5 - Технические характеристики контроллеров

Габаритные размеры (длина х ширина х высота), мм, не более: - для FB1100	239,4х152,4х297,7
- для FB1200:
- с сенсором	239,4х152,4х297,7
- без сенсора	239,4х152,4х152,4
- для FB2100, FB2200:
- алюминиевый корпус	152х305х356
- корпус из стекловолокна	152х305х356
- для FB3000	174x244x241
Масса, кг, не более	10,75
Условия эксплуатации: - температура окружающего воздуха, °С:
- для FB1100, FB1200:	от -40 до +80
- с литиевой батареей или свинцово-кислотным
аккумулятором	от -25 до +60
- для FB2100, FB2200:	от -40 до +80
- с свинцово-кислотным аккумулятором	от -25 до +45
- для FB3000	от -40 до +75
- относительная влажность, %, не более
- для FB1100, FB1200, FB2100, FB2200	от 5 до 95, без конденсации
- для FB3000	от 15 до 95, без конденсации
Напряжение питания постоянным током, В
- для FB1100, FB1200:	от 5,7 до 30
- с литиевой батареей:	10
- с свинцово-кислотным аккумулятором	6
- с солнечной панелью	6
- для FB2100, FB2200:	от 10,5 до 30
- с свинцово-кислотным аккумулятором	12
- с солнечной панелью	17,9
- для FB 3000	от 10,5 до 30
Потребляемая мощность, Вт, не более:
- для FB1100, FB1200, FB2100, FB2200	5
- для FB3000	30
Код защитной оболочки (IP):
- для FB1100, FB 1200, FB2100, FB2200	IP54, IP66
- для FB3000	IP20
Средняя наработка на отказ, ч, не менее	175 000
Нормальные условия:
- температура окружающего воздуха, °С	от +15 до +25
- относительная влажность воздуха, %	не более 80
- атмосферное давление, кПа	от 84 до 106,7

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность поставки средства измерений

Наименование	Кол-во	Примечание
Контроллеры измерительные FB	1 шт.	В зависимости от заказа
Руководство по эксплуатации	1 экз.*
Паспорт	1 экз.
* Допускается прилагать 1 экз. (в зависимости от заказа) на каждые 10 контроллеров, поставляемых в один адрес. Допускается поставка на электронном носителе.

Знак поверки наносится на свидетельство о поверке и (или) паспорт.

Сведения о методиках (методах) измерений

приведены в эксплуатационной документации.

Нормативные и технические документы, устанавливающие требования к контроллерам измерительным FB

Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1Л0^-16 до 100 А»

Приказ Росстандарта от 31.07.2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

Приказ Росстандарта от 29.06.2018 г. № 1339 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Росстандарта от 15.02.2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»

Приказ Федерального агентства по техническому регулированию и метрологии        от

06 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’¹ - 110⁷ Па».

ГОСТ 8.187-76 «Государственная система обеспечения единства измерений (ГСИ). Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 10⁴ Па»

ГОСТ 8.027-2001 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»

ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»

ТР ТС 012/2011 Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»

Техническая документация изготовителя.

ТУ4213-095-51453097-2021

Изготовители

Фирма «Fromex S.A. de C.V.», Мексика, Avenida Industrias 6025, Pargue Industrial Finsa, Nuevo Laredo, Tamaulipas 88725, Телефон: (867) 711-52-00

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»), ИНН 7448024720

Россия, 454003, г. Челябинск, Новоградский проспект, д. 15

Телефон: +7 (351) 799 51 52, Факс: +7 (351) 799 55 90, Email: info.metran@emerson.com

Испытательный центр

Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495) 437-37-29 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru

Испытания проведены в соответствии с п.п. 117, 118, 119 и 120 области аккредитации ФГУП «ВНИИМС», являющейся обязательным приложением к аттестату аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» марта 2022 г. № 770

Лист № 1 Регистрационный № 84943-22 Всего листов 16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Формирователи - измерители соединений СИГМА-2

Назначение средства измерений

Формирователи - измерители соединений СИГМА-2 (далее - Приборы) предназначены для:

• - формирования и измерений длительности телефонных соединений, сеансов передачи данных, объемов переданной и принятой информации (данных);

• - статистического анализа информации, полученной из систем измерений длительности соединений (далее - СИДС) или систем измерений передачи данных (далее - СИПД) оборудования связи;

• - измерения разности (расхождения) шкал времени в сетях операторов связи относительно национальной шкалы времени Российской Федерации UTC (SU);

• - хранения и воспроизведения внутренней шкалы времени, синхронизированной с национальной шкалой времени Российской Федерации UTC (SU) по сигналам глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС/GPS или по сети Интернет путем установления связи с серверами точного времени, используя протокол NTP;

• - измерения параметров сетей передачи данных, выполняемых при обеспечении целостности и устойчивости функционирования сети связи общего пользования.

Описание средства измерений

Принцип действия Приборов основан на формировании сеансов передачи данных и телефонных соединений заданной длительности, сеансов передачи данных, обеспечивающих перенос файлов эталонного объема, а также последующего сравнения этой информации с данными о телефонных соединениях и сеансах передачи данных, полученных из СИДС или СИПД оборудования связи, с данными, зафиксированными испытываемым/поверяемым оборудованием.

При измерениях параметров сетей передачи данных Приборы формируют конфигурируемую тестовую последовательность потока пакетов, которые осуществляют перенос файлов эталонного объема, а также содержат временные метки отправки пакета. На приемной стороне временные метки считываются и по заложенному в программное обеспечение (далее - ПО) алгоритму рассчитываются показатели: минимальная, средняя и максимальная задержка передачи пакетов данных; вариация задержки передачи пакетов данных; коэффициент потерь пакетов данных; пропускная способность канала передачи данных.

Для проведения измерений Прибор подключается к оборудованию связи по каналам Ethernet или с использованием технологий WiFi, GSM/UMTS/LTE/5G. Для измерения разности (расхождения) шкал времени в сетях операторов связи относительно национальной шкалы времени Российской Федерации UTC (SU) Прибор предварительно обеспечивает синхронизацию своего системного времени со шкалой времени Российской Федерации UTC (SU) в режиме Stratum 1 с использованием встроенного или внешнего приемника временной синхронизации предназначенного для приема радиосигналов ГНСС ГЛОНАСС/GPS, или в режиме Stratum 2 по сети Интернет устанавливая связь с серверами точного времени с использованием протокола NTP (Network Time Protocol). В случае использования внешнего приемника временной синхронизации применяется приемник, представляющий собой средство измерения утвержденного типа, сведения о нем должны содержаться в Федеральном информационном фонде по обеспечению единства измерений (рег. № 63278-16 или аналог).

Приборы представляют собой программно-аппаратный комплекс, состоящий из набора встроенных или вынесенных транспортных модулей (СПРС, ТФОП, СПД), сервера эталонных файлов, имитатора параметров сетей передачи данных, удаленных блоков измерений, встроенных или внешних устройств ввода/вывода данных (монитор, клавиатура, мышь), а также блока формирователя-измерителя с встроенным управляющим компьютером, работающим в операционной среде Linux, и обеспечивающим функционирование комплекта специального ПО СИГМА-2. Структурная схема программно-аппаратного комплекса приведена на рисунке 1.

Рисунок 1 - Структурная схема программно-аппаратного комплекса

Приборы подключаются к испытываемым/поверяемым объектам:

• - с использованием технологии Ethernet, непосредственно или через сеть Интернет;

• - через модуль транспортный сетей подвижной радиотелефонной связи к транспортному модулю СПРС стандартов: GSM, UMTS, LTE, 5G;

• - через модуль транспортный двухпроводного аналогового абонентского стыка к оборудованию телефонной связи, реализующему двухпроводный аналоговый абонентский стык.

Соединение Приборов с транспортными модулями осуществляется через интерфейс USB или PCI-E.

В зависимости от исполнения управление Приборами осуществляется непосредственно с использованием встроенных или поставляемых по отдельной заявке устройств ввода/вывода или дистанционно через каналы связи (непосредственно или через сеть Интернет) с использованием протоколов RDP, SSH и т.п.

Основные функции Приборов:

• - формирование сеанса передачи данных: с переносом файлов - эталонных объемов информации и с заданной длительностью сеанса связи;

• - при проведении поверки/испытаний СИПД измерение в процессе сеанса передачи данных: объема принятых файлов, длительности сеанса передачи данных;

• - при проведении поверки/испытаний СИДС измерение длительности входящих телефонных соединений;

• - измерение длительности входящих телефонных соединений, устанавливаемых с таксофона;

• - формирование телефонных соединений с заданной длительностью разговорного состояния: в сетях связи с коммутацией каналов, в сетях связи с коммутацией пакетов (с использованием протокола SIP), в сетях подвижной радиотелефонной связи;

• - воспроизведение и хранение внутренней шкалы времени, синхронизированной с национальной шкалой времени Российской Федерации UTC (SU);

• - измерение разности (расхождения) шкал времени в сетях операторов связи относительно национальной шкалы времени Российской Федерации UTC (SU);

• - измерение параметров сетей передачи данных, выполняемых при обеспечении целостности и устойчивости функционирования сети связи общего пользования: задержка передачи пакетов данных, вариация задержки передачи пакетов данных, коэффициент потерь пакетов данных и пропускная способность канала передачи данных.

Приборы выпускаются в нескольких исполнениях.

Формирователи—измерители СИГМА-2.МС, СИГМА-2.МПК2 ПИ, СИГМА-2.РС1, СИГМА-2.РС2 конструктивно выполнены в виде приборного контейнера с встроенными устройствами ввода/вывода (кроме СИГМА-2.МС). Доступ к рабочим узлам Прибора возможен только после удаления крепежных винтов и демонтажа крепежной панели контейнера. Защита от несанкционированного доступа обеспечивается однократно наклеиваемой защитной этикеткой. Комплекты Ethernet и транспортного модуля двухпроводного аналогового абонентского стыка (кроме СИГМА-2.МС) встроенные, подключение транспортных модулей СПРС осуществляется через интерфейс USB, подключение транспортного модуля двухпроводного аналогового абонентского стыка осуществляется через интерфейс PCI-E, который расположен на задней панели (только для СИГМА-2.МС).

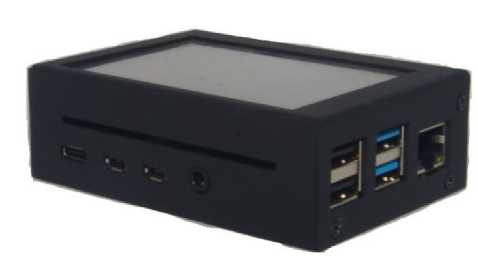

Формирователь-измеритель СИГМА-2.МПК1 конструктивно выполнен в виде мобильного персонального компьютера (ноутбука) с встроенными устройствами ввода/вывода (клавиатура, сенсорная панель, экран). Доступ к рабочим узлам Прибора возможен только после удаления крепежных винтов и демонтажа нижней крепежной панели. Защита от несанкционированного доступа обеспечивается однократно наклеиваемой защитной этикеткой. Комплекты Ethernet и транспортные модули СПРС вынесенные, подключение осуществляется через интерфейс USB. Подключение транспортного модуля двухпроводного аналогового абонентского стыка не обеспечивается.

Самоклеящаяся этикетка с заводским (серийным) номером, однозначно идентифицирующим каждый экземпляр Приборов размещена на задней или боковой панели Прибора (рисунок 6 - 7).

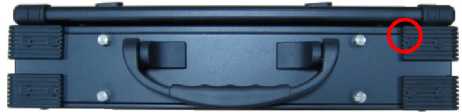

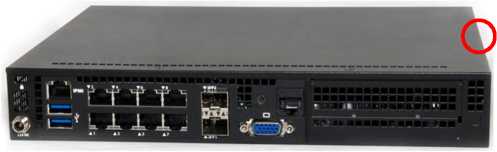

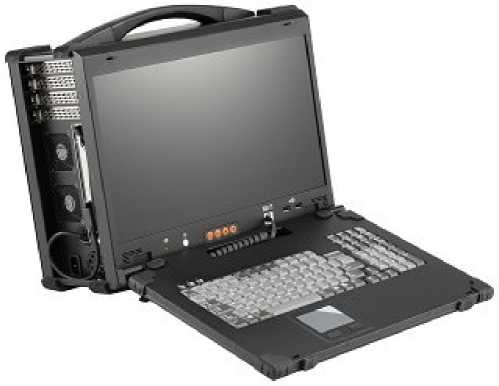

Общий вид Приборов, транспортных модулей и места наклеивания защитных этикеток представлены на рисунках 2 - 15.

Пломбирование транспортных модулей СИГ.СПРС1, СИГ.СПРС8 не предусмотрено.

О- место нанесения защитной этикетки

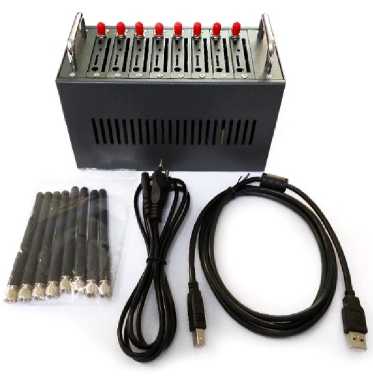

Рисунок 5 - Общий вид транспортного модуля СПРС СИГ.СПРС4.

Место нанесения заводского номера

Программное обеспечение

Программное обеспечение (ПО) встроенное (версия указана в таблице 1), управляет функционированием Приборов.

При старте ПО специальным программным модулем производится подсчет контрольных сумм всех модулей пакета ПО и сравнение полученных данных с теми, что были получены при первоначальной сборке и хранятся в специальном зашифрованном файле. При выявлении несовпадения контрольных сумм работа Прибора блокируется и на экран выдается предупреждение.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 - 2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентиф икационные данные (признаки)	Значение
Идентиф икационное наименование ПО	СИГМА- СИДС	СИГМА- СИПД	СИГМА-спд	СИГМА-РШВ	Таксофон-сервис
Номер версии (идентификационный номер) ПО	2.0 и выше	2.0 и выше	1.0 и выше	1.0 и выше	2.0 и выше
Цифровой идентификатор ПО	-	-	-	-	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности измерений разности (расхождения) шкал времени относительно национальной шкалы времени Российской Федерации UTC (SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS, мс	±0,5
Пределы допускаемой абсолютной погрешности расхождения шкалы времени Прибора со шкалой времени Российской Федерации UTC (SU) при отсутствии синхронизации по сигналам ГНСС ГЛОНАСС/GPS, мс/сутки, не более	±150
Пределы допускаемой абсолютной погрешности формирования длительности сеанса передачи данных и телефонного соединения в диапазоне от 1 до 3600 с, с	±0,05
Пределы допускаемой абсолютной погрешности измерений длительности сеанса передачи данных и телефонного соединения в диапазоне от 1 до 3600 с, с	±0,05
Пределы допускаемой абсолютной погрешности измерений длительности телефонного соединения с использованием таксофона в диапазоне от 1 до 600 с, с	±0,05
Пределы допускаемой абсолютной погрешности измерений переноса единиц объемов (количества) информации в диапазоне от 1 байта до 1 Тбайт, байт	±0
Погрешность измерений единиц объемов (количества) информации, принимаемой в сеансе передачи данных в диапазоне от 1 байта до 1 Тбайт, байт	±1
Пределы допускаемой абсолютной погрешности измерений средней задержки передачи пакетов данных в диапазоне от 0 до 2 •Ю3 включ. мкс, мкс	±0,05
Пределы допускаемой абсолютной погрешности измерений средней задержки передачи пакетов данных в диапазоне св. 2 •Ю3 до 1,5 • 106 мкс, мкс	±10
Пределы допускаемой абсолютной погрешности измерений вариации задержки передачи пакетов данных в диапазоне от 0 до 2 •Ю3 включ. мкс, мкс	±0,05
Пределы допускаемой абсолютной погрешности измерений вариации задержки передачи пакетов данных в диапазоне св. 2 •Ю3 до 1 • 105 мкс, мкс	±10
Пределы допускаемой абсолютной погрешности измерений коэффициента потерь пакетов данных в диапазоне от 0 до 1	±1,5-10-5
Пределы допускаемой относительной погрешности измерений пропускной способности канала передачи данных в диапазоне от 10403 до 4409 бит/с, %	±0,5

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение для исполнения Прибора
	СИГМА- 2.МС	СИГМА- 2.МПК1	СИГМА- 2.МПК2 ПИ4)	СИГМА- 2.РС1	СИГМА- 2.РС2
Центральный процессор	4-х ядер-ный частотой 1,9 ГГц*)	2-х ядер-ный частотой 1,9 ГГц*)	6-ти ядерный частотой 3,0 ГГц*)	6-ти ядер-ный частотой 1,9 ГГц*)	6-ти ядер-ный частотой 1,9 ГГц*)
Оперативное запоминающее устройство, ГБ	от 8 *)	от 4*)	16 **)	от 8 *)	от 8 *)
Твёрдотельный накопитель, ГБ	от 240 *)	от 240 *)	240 **)	от 240 *)	от 240 *)
Постоянное запоминающее устройство для хранения эталонных файлов, ТБ	4	4	4	4	4
Количество Ethernet-комплектов, комплектов	от 4 до 10	до 4	до 6; ***) до 10 ***)	до 9	до 9
Количество информа-ционно-измеритель-ных каналов с использованием    Ethernet- комплектов, каналов	до 4	до 2	до 3 ***ч до 4.***)	до 4	до 4
Пропускная способность Ethernet комплектов, Мбит/с	до 10000 включ.	до 1000 включ.	до 1000 включ.	до 10000 включ.	до 10000 включ.
Количество АК двухпроводного аналогового    абонентского стыка, комплектов	от 8 до 16 (с вынесенным модулем)	нет	от 8 до 16 (встроенные)	от 8 до 16 (встроенные)	от 8 до 16 (встроенные)
Количество информа-ционно-измеритель-ных каналов с использованием АК двухпроводного аналогового абонентского стыка, каналов	от 4 до 8 (с вынесенным модулем)	от 4 до 8 (с вынесенным модулем)	от 4 до 8	от 4 до 8	от 4 до 8
Подключение вынесенных транспортных модулей	USB 3.0, PCI-E 4x	USB 3.0	USB 3.0	USB 3.0	USB 3.0
Время автономной работы, часов	нет	от 2	от 4   )	нет	нет

Наименование характеристики	Значение для исполнения Прибора
	СИГМА- 2.МС	СИГМА- 2.МПК1	СИГМА- 2.МПК2 ПИ	СИГМА- 2.РС1	СИГМА- 2.РС2
Экран	по заказу	не менее 13,3 дюймов, 1920x1080 точек	17,3 дюймов, 1920x1080 точек	17; 17,3 или 21,5 дюймов; 1280x1024 или 1920x1080 точек	10,1 дюймов, 1280x800 точек
Адаптер беспроводной передачи данных (Wi-Fi)	по заказу	да	по заказу	по заказу	по заказу
Условия эксплуатации	По группе 2 ГОСТ 22261-94

Приведено минимальное возможное значение характеристики. По усмотрению производителя или согласованию с Заказчиком возможна поставка Прибора с технической характеристикой, не хуже указанной.

Возможно улучшение характеристики по отдельной заявке.

В случае отсутствия транспортного модуля СИГ.АК8/16.

По отдельной заявке может быть укомплектован двумя Li-ION батареями.

Таблица 4 - Функциональные и технические характеристики транспортных модулей

Исполнение	Назначение	Характеристики
СИГ.СПРС1	Одноканальный транспортный модуль для доступа к поверяемому/ис-пытываемому объекту через сеть СПРС стандартов: GSM, UMTS, LTE, 5G	Интерфейс подключения USB 2.0 или выше. Интерфейс подключения модема miniPCI-E или M2. Количество модемов, шт. - 1
СИГ.СПРС4	Четырехканальный транспортный модуль для доступа к поверяемому/ис-пытываемому объекту через сеть СПРС стандартов: GSM, UMTS, LTE, 5G	Интерфейс подключения USB 2.0 или выше. Интерфейс подключения модема miniPCI-E или M2. Количество модемов, шт. - 4
СИГ.СПРС8	Восьмиканальный транспортный модуль СПРС СИГ.СПРС8 для доступа к поверяемому/испытываемому   объ екту через сеть СПРС стандартов: GSM, UMTS, LTE	Интерфейс подключения USB 2.0 или выше. Количество модемов, шт. - 8.
ГКЧ	Генератор контрольной частоты для формирования акустического сигнала частотой. Применяется при поверке таксофонов	Питание от встроенного аккумулятора. Частота акустического сигнала -1000 ± 50 Гц

Модификация	Назначение	Характеристики
СИГ.АК8	Транспортный модуль двухпроводного аналогового абонентского стыка для подключения к оборудованию телефонной связи, реализующему двухпроводный аналоговый абонентский	Интерфейс подключения - PCI-E. Количество абонентских комплектов, шт. - 8
СИГ.АК16	Транспортный модуль двухпроводного аналогового абонентского стыка для подключения к оборудованию телефонной связи, реализующему двухпроводный аналоговый абонентский	Интерфейс подключения - PCI-E. Количество абонентских комплектов, шт. - 16
СИГМА- 2.УБИ1/2/4	Удаленный блок измерений применяется при измерениях, выполняемых при обеспечении целостности и устойчивости функционирования сети связи общего пользования. Обеспечивает прием пакетов тестовой последовательности и считывания временных меток. Используется как устройство заворота голосовых сеансов связи при испытаниях/по-верке СИДС	Возможно исполнение с экраном. ОЗУ - от 1 ГБ, ПЗУ - от 16 ГБ. Подключение к сети связи с использованием      технологий Ethernet, Wi-Fi, GSM, UMTS, LTE, 5G. Встроенный или внешний приемник временной синхронизации.
СИГМА- 2.СЭФ	Сервер хранения эталонных файлов применяется для хранения, выдачи и приема эталонных файлов в качестве ответной стороны при формировании сеанса передачи данных в серверном режиме работы ПО	ОЗУ - от 1 ГБ, ПЗУ - от 16 ГБ. ПЗУ для хранения/приема эталонных файлов - 4 ТБ. Подключение к сети связи с использованием      технологий Ethernet, Wi-Fi, GSM, UMTS, LTE, 5G
СИГМА- 2.УБИ1/2/4- СЭФ	Удаленный блок измерений, совмещенный с сервером хранения эталонных файлов	Возможно исполнение с экраном. ОЗУ - от 1 ГБ, ПЗУ - от 16 ГБ. ПЗУ для хранения/приема эталонных файлов - 4 ТБ. Подключение к сети связи с использованием    технологий Ethernet, Wi-Fi, GSM, UMTS, LTE, 5G. Встроенный или внешний приемник временной синхронизации

Модификация	Назначение	Характеристики
СИГМА-2.ИС	Имитатор параметров сети передачи данных предназначен для гибкой конфигурации параметров СПД с использованием технологии Ethernet. Позволяет создавать различные топологии СПД, состоящей из коммутаторов и маршрутизаторов. Программное обеспечение позволяет устанавливать следующие параметры для каждого из интерфейсов Имитатора: значение задержки пакетов; значение вариации задержки пакетов; значение коэффициента потерь пакетов; значение пропускной способности канала связи.	Имитатор оборудован интерфейсами Gigabit Ethernet (до 10). ОЗУ - 8 ГБ. ПЗУ - 240 ГБ. режим работы сетевых интерфейсов (10 Мбит/с, 100 Мбит/с, 1000 Мбит/с, полудуплекс, дуплекс)

Таблица 5 - Поддержка транспортных модулей Приборами

Тип исполнения формирователя-измерителя	Тип транспортного модуля
	СИГ.СПРС1	СИГ.СПРС4	СИГ.СПРС8	СИГ.АК8	СИГ.АК16
СИГМА-2.МС	да	да	да	да	да
СИГМА-2.МПК1	да	да	да	нет	нет
СИГМА-2.МПК2 ПИ	да	да	да	встроенный	встроенный
СИГМА-2.РС1	да	да	да	встроенный	встроенный
СИГМА-2.РС2	да	да	да	встроенный	встроенный

Таблица 6 - Потребляемая мощность, масса и габаритные размеры

Наименование	Обозначение	Потребляемая мощность, В-А, не более	Масса, кг, не более	Габаритные размеры, мм (длина- ширина-высота), не более
Формирователь—измеритель СИГМА-2.МС	СВТН.466961.004-01	65	2	254x43x226
Формирователь—измеритель СИГМА-2.МПК1	СВТН.466961.004-02.01	45	2	не нормируется

Наименование	Обозначение	Потребляемая мощность, В-А, не более	Масса, кг, не более	Габаритные размеры, мм (длина- ширина-высота), не более
Формирователь—измеритель СИГМА-2.МПК2 ПИ	СВТН.466961.004-02.02	45	7	430x111x368
Формирователь—измеритель СИГМА- 2.РС1	СВТН.466961.004-03.01	450	11	434x372x230
Формирователь—измеритель СИГМА- 2.РС2	СВТН.466961.004-03.02	450	5	323x177x337
Транспортный модуль СПРС СИГ. СПРС1	СВТН.466961.004-04.01	питание от форми-рователя-измери-теля	0,15	100x50x20
Транспортный модуль СПРС СИГ.СПРС4	СВТН.466961.004-04.02	10 (допускается питание от формирователя-измерителя) при использовании USB 3.0 и выше	0,5	170x150x110
Транспортный модуль СПРС СИГ.СПРС8	СВТН.466961.004-04.03	45	0,8	200x140x100
Транспортный модуль ТФОП СИГ.АК8	СВТН.466961.004-05.01	60	0,8	230x160x60
Транспортный модуль ТФОП СИГ.АК16	СВТН.466961.004-05.02	60	0,8	230x160x60
Генератор контрольной частоты ГКЧ	СВТН.466961.004-06	10	0,2	80x40x50

Наименование	Обозначение	Потребляемая мощность, В-А, не более	Масса, кг, не более	Габаритные размеры, мм (длина- ширина-высота), не более
Удаленный блок измерений СИГМА-2.УБИ1	СВТН.466961.004-07.01	15	0,5	не нормируется
Удаленный блок измерений СИГМА-2.УБИ2	СВТН.466961.004-07.02	15	0,5	не нормируется
Удаленный блок измерений СИГМА-2.УБИ4	СВТН.466961.004-07.03	15	0,5	не нормируется
Сервер хранения эталонных файлов СИГМА-2.СЭФ	СВТН.466961.004-08.01	15	0,7	не нормируется
Удаленный блок измерений СИГМА-2.УБИ4-СЭФ	СВТН.466961.004-08.02	15	0,7	не нормируется
Удаленный блок измерений СИГМА-2.УБИ4-СЭФ	СВТН.466961.004-08.03	15	0,7	не нормируется
Удаленный блок измерений СИГМА-2.УБИ4-СЭФ	СВТН.466961.004-08.04	15	0,7	не нормируется
Имитатор параметров сети передачи данных СИГМА-2.ИС	СВТН.466961.004-09	65	1,8	254x43x226

Знак утверждения типа

наносится на эксплуатационную документацию типографским способом и на Приборы в виде наклейки.

Комплектность средства измерений

Таблица 7 - Комплектность Приборов

Наименование	Обозначение	Количество
Формирователь-измеритель СИГМА-2.МС	СВТН.466961.004-01	1 7 шт.
Формирователь-измеритель СИГМА-2.МПК 1	СВТН.466961.004-02.01	1 7 шт.
Формирователь-измеритель СИГМА-2.МПК2 ПИ	СВТН.466961.004-02.02	1 7 шт.
Формирователь-измеритель СИГМА-2.РС 1	СВТН.466961.004-03.01	1 7 шт.
Формирователь-измеритель СИГМА-2.РС2	СВТН.466961.004-03.02	1 7 шт.
Транспортный модуль СПРС СИГ.СПРС1	СВТН.466961.004-04.01	1  ’ шт.
Транспортный модуль СПРС СИГ.СПРС4	СВТН.466961.004-04.02	1  ’ шт.
Транспортный модуль СПРС СИГ.СПРС8	СВТН.466961.004-04.03	1  ’ шт.
Транспортный модуль ТФОП СИГ.АК8	СВТН.466961.004-05.01	1  ’ шт.
Транспортный модуль ТФОП СИГ.АК16	СВТН.466961.004-05.02	1  ’ шт.
Г енератор контрольной частоты ГКЧ	СВТН.466961.004-06	1 ’ шт.
Удаленный блок измерений СИГМА-2.УБИ1	СВТН.466961.004-07.01	1 ’ шт.
Удаленный блок измерений СИГМА-2.УБИ2	СВТН.466961.004-07.02	1 ’ шт.
Удаленный блок измерений СИГМА-2.УБИ4	СВТН.466961.004-07.03	1 ’ шт.
Сервер хранения эталонных файлов СИГМА-2.СЭФ	СВТН.466961.004-08.01	1 ’ шт.
Удаленный блок измерений СИГМА-2.УБИ1-СЭФ	СВТН.466961.004-08.02	1  ’ шт.
Удаленный блок измерений СИГМА-2.УБИ2-СЭФ	СВТН.466961.004-08.03	1  ’ шт.
Удаленный блок измерений СИГМА-2.УБИ4-СЭФ	СВТН.466961.004-08.04	1  ’ шт.
Имитатор параметров сети передачи данных СИГМА-2.ИС	СВТН.466961.004-09	1 шт.
Приемник временной синхронизации радиосигналов ГНСС ГЛОНАСС/GPS	Покупное изделие	1 ***) шт.
Адаптер беспроводной передачи данных (UMTS/LTE)	Покупное изделие	1 шт.
Мобильный ПЭВМ удаленного управления по каналам связи (ноутбук)	Покупное изделие	1 **) шт.
Портативный монитор	Покупное изделие	1  ’ шт.
Комплект беспроводных устройств ввода/вывода (клавиатура, мышь)	Покупное изделие	1 шт.
Кабель телефонный	Покупное изделие	16  ’ шт.
Кабель Ethernet	Покупное изделие	9 ’ шт.
Руководство по эксплуатации	СВТН.466961.004РЭ	1 экз.

Наименование	Обозначение	Количество
Методика поверки	СВТН.466961.004МП	1 экз.
Паспорт	СВТН.466961.004ПС	1 экз.
Сумка-переноска	Покупное изделие	1 экз.
*) Выбирается при заказе. **) Поставляется по отдельной заявке. ***) Поставляется по отдельной заявке, тип приемника утвержден в Федеральном информационном фонде по обеспечению единства измерений (рег. № 63278-16 или аналог).

Сведения о методиках (методах) измерений

приведены в разделах 2 - 4 документа СВТН.466961.004 РЭ «Формирователи - измерители соединений СИГМА-2. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к формирователям - измерителям соединений СИГМА-2

Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

ГОСТ 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, предназначенных для измерения объемов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии

ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

ТР ТС 004/2011 «О безопасности низковольтного оборудования»

СВТН.466961.004ТУ «Формирователи-измерители СИГМА-2. Технические условия»

Изготовитель

Общество с ограниченной ответственностью «НТЦ СОТСБИ» (ООО «НТЦ СОТСБИ») ИНН 3906203407

Адрес: 191028, г. Санкт-Петербург, ул. Пестеля, д. 7, литер А, помещение 14H офис А

Телефон (812) 273-78-27, Факс (812) 273-78-27, доб. 217

Web-сайт: http://www.sotsbi.ru

E-mail: info@sotsbi.ru

Испытательный центр:

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ

Телефон (факс): (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» марта 2022 г. № 770

Регистрационный № 84939-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар вертикальный железобетонный ЖБР-10000

Назначение средства измерений

Резервуар вертикальный железобетонный ЖБР-10000 (далее - резервуар) предназначен для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - вертикальный железобетонный, номинальной вместимостью 10000 м³.

Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой прямоугольную конструкцию, состоящую из сборной железобетонной стенки, монолитного днища и кровли.

Стеновые панели сборные железобетонные. В центральной части резервуара выставлены колонны, на которые опираются ребристые плиты.

Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства.

Заводской номер резервуара наносится на горловину резервуара (рисунок 1).

Резервуар ЖБР-10000 с заводским номером 8 расположен по адресу: 193079, г. Санкт-Петербург, Октябрьская набережная, 108, Правобережная ТЭЦ (ТЭЦ-5) филиала «Невский» ПАО «ТГК-1».

Общий вид резервуара ЖБР-10000 представлен на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	10000
Пределы   допускаемой   относительной погрешности определения вместимости, %	±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, оС	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар вертикальный железобетонный	ЖБР-10000	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к резервуару вертикальному железобетонному ЖБР-10000

Приказ Росстандарта № 256 от 7 февраля 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Изготовитель

ЛСУ Кировское м/у «Севтепломонтаж» (изготовлен в 1985 г.)

Адрес: г. Санкт-Петербург

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, г. Казань, ул. Адоратского, д. 39Б, офис 51

Телефон: +7 9372834420

Факс +7 (843) 515-00-21

E-mail: trifonovua@mail.ru

Аттестат аккредитации ООО «МетроКонТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312640 от 01.04.2019 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» марта 2022 г. № 770

Лист № 1 Регистрационный № 84944-22 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные разделительные MACX MCR-ЕХ

Назначение средства измерений

Преобразователи измерительные разделительные MACX MCR-ЕХ (далее - преобразователи) предназначены для преобразований входных аналоговых сигналов силы постоянного тока, сигналов термоэлектрических преобразователей и термопреобразователей сопротивления в электрические выходные сигналы силы постоянного тока.

Описание средства измерений

Принцип действия преобразователей основан на преобразовании аналоговых сигналов силы и напряжения постоянного тока и электрического сопротивления, их измерении, обработке и выдаче электрических выходных сигналов силы постоянного тока, пропорциональных входному сигналу.

Конструктивно преобразователи выполнены в виде печатной платы, размещенной в малогабаритном корпусе из термопластических и полимерных материалов. В корпусе закреплены металлические винтовые или пружинные клеммные зажимы для присоединения подводящих проводников и кабелей питания.

Преобразователи обеспечивают гальваническое разделение входных и выходных цепей и цепей питания.

Преобразователи выпускаются в следующих модификациях:

MACX MCR-EX-IDS-I(-2I)-I(-2I)(-SP), MACX MCR-EX-RTD-I(-SP)(-C), MACX MCR-EX-TC-I(-C). Модификации преобразователей отличаются друг от друга функциональным назначением и характеристиками. Преобразователи модификаций с индексом (-SP) имеют пружинные Push-in клеммные зажимы; если индекс (-SP) в наименовании отсутствует, то зажимы винтовые. Модификации с индексом (-С) предварительно сконфигурированы на заводе-изготовителе в соответствии с заказом. Преобразователи с индексом (-EX) в обозначении модификации выполнены в искробезопасном исполнении.

Преобразователи устанавливаются на DIN-рейку.

Части корпуса соединены между собой неразборными пломбами, которые механически разрушаются при попытке вскрытия.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом офсетной печати на боковую панель преобразователя.

Конструкцией преобразователей не предусмотрено пломбирование.

Знак поверки рекомендуется наносить на свидетельство о поверке в соответствии с действующим законодательством и с помощью наклейки на боковую поверхность корпуса преобразователя.

Знак утверждения типа наносится на боковую поверхность корпуса преобразователя в виде наклейки.

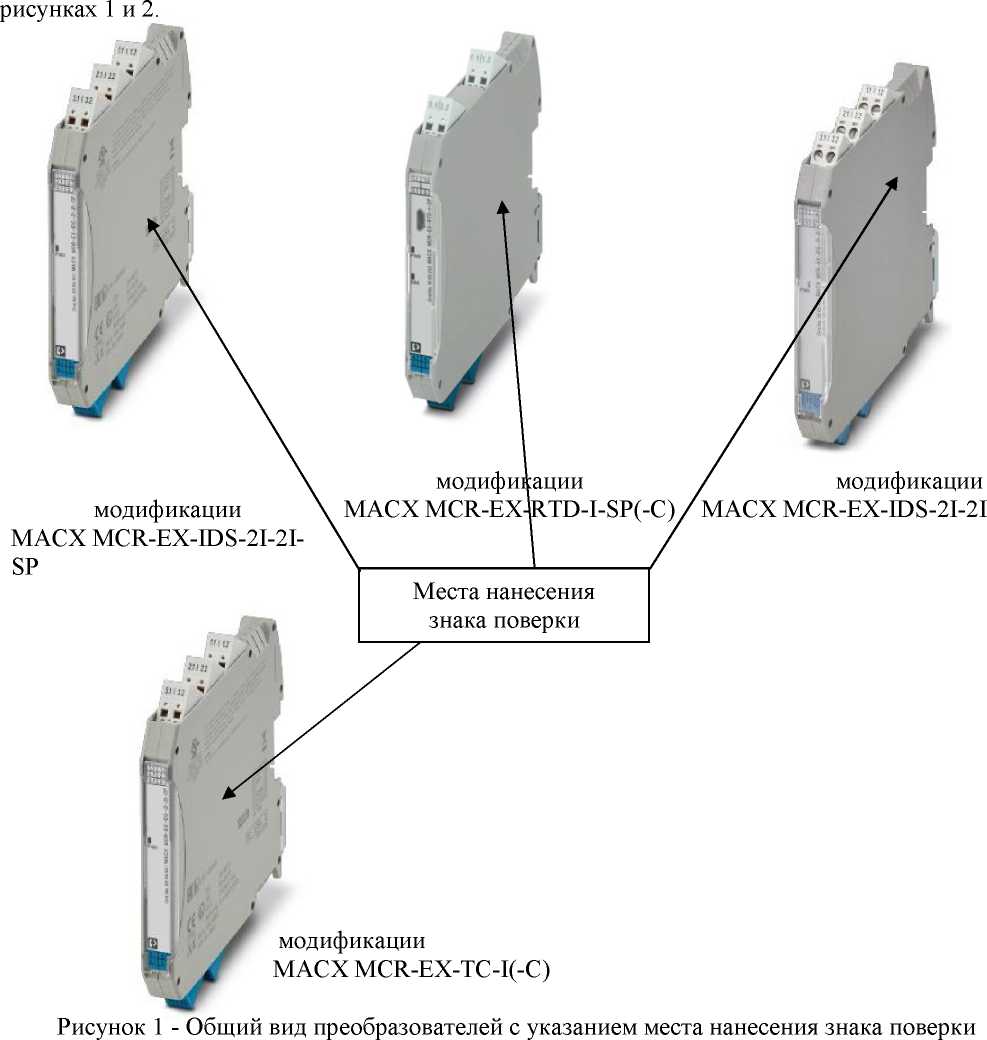

Общий вид преобразователей с указанием места нанесения знака поверки представлен на

(модификации MACX MCR-EX-IDS-2I-2I-SP, MACX MCR-EX-RTD-I-SP(-C), MACX MCR-EX-IDS-2I-2I, MACX MCR-EX-TC-I(-C) )

Рисунок 2 - Общий вид преобразователей с указанием места нанесения знака поверки (модификации MACX MCR-EX-IDS-I-I, MACX MCR-EX-IDS-I-I-SP, MACX MCR-EX-TC-I(-C), MACX MCR-EX-RTD-I(-C))

Программное обеспечение

Программное обеспечение (далее - ПО) преобразователей (только для модификаций MACX MCR-EX-RTD-I(-SP)(-C) и MACX MCR-EX-TC-I(-C)) является встроенным и метрологически значимым. Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Метрологические характеристики преобразователей нормированы с учетом влияния встроенного ПО.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	MACX MCR Firmware
Номер версии (идентификационный номер ПО)	не ниже 1.0

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Модификации	Назначение	Диапазоны входного сигнала	Диапазоны выходного сигнала	Пределы допускаемой приведенной (к верхнему пределу диапазона выходного сигнала) основной погрешности преобразований,%	Пределы допускаемой приведенной (к верхнему пределу диапазона выходного сигнала) дополнительной погрешности преобразований от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °C, %
1	2	3	4	5	6
МАСХ MCR-EX-ros-i-i(-sp)	Преобразование с развязкой выходного сигнала	от 0 до 20 мА от 0,2 до 20 мА от 4 до 20 мА от 0 до 24 мА	от 0 до 20 мА от 0,2 до 20 мА от 4 до 20 мА от 0 до 24 мА	±0,05	±0,01
МАСХ MCR-EX- IDS-2I-2I(-SP)	Преобразование с развязкой выходного сигнала	от 0,2 до 20 мА от 4 до 20 мА от 0 до 24 мА	от 0,2 до 20 мА от 4 до 20 мА от 0 до 24 мА	±0,05	±0,01
МАСХ MCR-EX- ТС-1(-С)	Преобразование сигналов преобразователей термоэлектрическ их1)	от -1000 до +1000 мВ (диапазон температуры от -200 до +2500 °C)	от 0 до 20 мА от 4 до 20 мА	±0,1	±0,01

таблицы 2

1	2	3	4	5	6
МАСХ MCR-EX- RTD-I(-SP)(-C)	Преобразование сигналов термопреобразова телей сопротивления2^	от 0,01 до 50 кОм (диапазон температуры от -200 до +850 °C)	от 0 до 20 мА от 4 до 20 мА	±0,1	±0,01
ОТипы преобразователей термоэлектрических и их характеристики приведены в таблице 3. 2) Типы термопреобразователей сопротивления, подключаемых по двух-, трех- или четырехпроводной схемам, и их характеристики приведены в таблице 4.

Таблица 3 - Характеристики преобразователей термоэлектрических

Тип преобразователя термоэлектрического	Диапазон измерений температуры, °С
B	от +500 до +1820
E	от -200 до +1000
J	от -200 до +1200
K	от -200 до +1372
N	от -200 до +1300
R	от -50 до +1768
S	от -50 до +1768
T	от -200 до +400
L	от -200 до +900
U	от -200 до +600
С	от 0 до +2315
D	от 0 до +2315
A-1	от 0 до +2500
A-2	от 0 до +1800
A-3	от 0 до +1800
M	от -200 до +100

Таблица 4 - Характеристики термопреобразователей сопротивления

Тип термопреобразователя сопротивления	Диапазон измерений температуры, °С
Pt50	от -200 до +850
Pt100	от -200 до +850
Pt200	от -200 до +850
Pt500	от -200 до +850
Ni100	от -60 до +250
Ni500	от -60 до +250
Cu50	от -50 до +200
Cu53	от -50 до +180

Таблица 5 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение питания постоянного тока, В	от 19,2 до 30
Потребляемая мощность, Вт, не более:
- для модификаций MACX MCR-EX-IDS-I-I(-SP)	1,1
- для модификаций MACX MCR-EX-IDS-2I-2I(-SP)	2
- для модификаций MACX MCR-EX-TC-I(-C),
MACX MCR-EX-RTD-I(-SP)(-C)	1

Продолжение таблицы 5

Наименование характеристики	Значение
Габаритные размеры (ширинахвысотахглубина), мм, не более: - для модификаций с индексом (-SP) - для остальных модификаций	12,5x116,0x114,5 12,5x112,5x114,5
Масса, кг, не более	0,15
Нормальные условия измерений: - температура окружающей среды, °C - относительная влажность, %	от +10 до +30 от 10 до 90
Рабочие условия измерений: - температура окружающей среды, °C - относительная влажность, %	от -40 до +70 от 5 до 95 (без конденсации)
Маркировка взрывозащиты: - для модификаций MACX MCR-EX-IDS-I-I(-SP), MACX MCR-EX-IDS-2I-2I(-SP) - для модификаций MACX MCR-EX-TC-I(-C), MACX MCR-EX-RTD-I(-SP)(-C)	[Ex ia Ga] IIC X, 2Ex e [ia Ga] IIC T4 Gc X [Ex ia Ga] IIC [Ex ia Da] IIIC
Средняя наработка на отказ, ч, не менее	840000
Средний срок службы, лет	20

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и с помощью наклейки на боковую поверхность корпуса преобразователя.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Преобразователь измерительный разделительный MACX MCR-EX	-1)	1 шт.
Инструкция по установке для электромонтажника	-	1 экз.
1) - обозначение зависит от модификации

Сведения о методиках (методах) измерений

приведены в разделе 1.1 «Инструкция по монтажу» инструкции по установке для электромонтажника.

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным разделительным MACX MCR-EX

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Стандарт предприятия фирмы «PHOENIX CONTACT GmbH & Со. KG», Германия

Изготовитель

Фирма «PHOENIX CONTACT GmbH & Со. KG», Германия

Адрес: Flachsmarktstrasse 8, D-32825 Blomberg, Germany Телефон: +49 (0) 5235-3-00

Web-сайт: www.phoenixcontact.com

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «25» марта 2022 г. № 770

Лист № 1 Регистрационный № 84945-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установка поверочная передвижная УППР-5000

Назначение средства измерений

Установка поверочная передвижная УППР-5000 (далее - установка) предназначена для поверки объемным методом стальных траншейных резервуаров, в том числе, стальных горизонтальных резервуаров вместимостью до 5000 м³.

Описание средства измерений

Объемный метод поверки резервуаров основан на определении вместимости резервуара путем измерения объема жидкости в потоке непрерывно поступающей в резервуар.

Измерения объема жидкости в потоке производиться в фиксированных дискретных рабочих точках объемного расхода жидкости, указанных в таблице 1.

Установка состоит из трубной обвязки, средств измерений расхода, температуры, давления жидкости, теплоэнергоконтроллера, персонального компьютера.

Трубная обвязка включает в себя трубопровод, прямые участки, регулятор расхода.

В качестве средств измерений в составе установки применяются следующие средства измерений: счетчик жидкости турбинный модели PNF-100 (Регистрационный № 73899-19); теплоэнергоконтроллер ИМ2300 (Регистрационный №14527-95); термопреобразователь сопротивления платиновый модели ТСП 002 (Регистрационный №41891-09); датчик давления 415М (Регистрационный №59550-14).

Допускается применение средств измерений давления и температуры аналогичных типов, прошедших испытания в целях утверждения типа с аналогичными или лучшими метрологическими и техническими характеристиками.

Принцип действия счетчика жидкости основан на бесконтактном преобразовании скорости вращения ротора, пропорциональной объемному расходу жидкости, в электрически сигнал, с частотой пропорциональной скорости вращения ротора. Электрический сигнал подается на вход вторичного преобразователя, осуществляющего преобразование сигнала к виду, пригодному для последующей обработки, вычисления значений, измеренных расхода и объема, индикацию измеряемых величин на цифровом индикаторе или экране компьютера.

Теплоэнергонтроллер ИМ2300 предназначен для сбора первичной информации, поступающей со средств измерений и последующей ее передачи по цифровому интерфейсу RS485 на персональном компьютере для дальнейшей обработки.

В Установке предусмотрена возможность подключения к внешнему датчику измерения уровня.

Рисунок 1 -Общий вид установки поверочной передвижной УППР-5000

Персональный компьютер с помощью программного обеспечения позволяет осуществлять управление измерениями, контроль параметров установки на всех режимах работы, выполнять расчеты и долговременное хранение результатов, автоматическое формирование протоколов поверки, защищенных от возможности их корректировки.

Пломбирование установки не предусмотрено. СИ, входящие в состав установки, пломбируются в соответствие с их описанием типа СИ.

Заводской номер указывается на шильде установки.

Программное обеспечение

Программное обеспечение имеет модульную структуру и включает в себя исполняемый файл, файлы протоколов и результатов поверки, служебные файлы с настройками системы автоматизации, файлы для формирования интерфейса приложения, файлы базы данных по поверяемым средствам измерений.

Идентификационные данные программного обеспечения установки приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
	ПО ИМ2300	ПО «ПРОГРАММА РАСЧЕТА ГРАДУИРОВОЧНЫХ ТАБЛИЦ СТАЛЬНЫХ ТРАНШЕЙНЫХ РЕЗЕРВУАРОВ вместимостью от 2000 до 5000 куб.м (ОБЪЕМНЫЙ МЕТОД). Рекомендация ФГУП ВНИИР. С применением счетчика жидкости»
Идентификационное наименование ПО	MH118	gob4st trans.exe
Номер версии (идентификационный номер) ПО	ver. 4.13	Версия 09.04.2009 г. (к+н)
Цифровой     идентификатор     ПО (контрольная сумма исполняемого кода)	-	-
Алгоритм вычисления цифрового идентификатора	CRC32

Защита ПО от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется наличием системы ограничения доступа, установкой кода доступа.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Метрологические и технические характеристики Метрологические и технические характеристики установки приведены в таблицах

2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Дискретные рабочие точки объемного расхода, в которых обеспечивается нормированное значение относительной погрешности установки, м3/ч	28±2,5 %; 102±2,5 %; 176±2,5 %; 250±2,5 %
Пределы допускаемой относительной погрешности установки при измерении объема жидкости в потоке в дискретных рабочих точках объемного расхода, %	±0,15

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Измеряемая среда	нефтепродукты, вода
Диапазон температуры измеряемой среды, °С	от - 10 до + 35
Диапазон плотности измеряемой среды в рабочем диапазоне температуры и давления, кг/м3	от 700 до 1000
Диапазон кинематической вязкости в рабочем диапазоне температуры и давления, сСт	от 0,7 до 8,0
Диапазон избыточного давления измеряемой среды, МПа	от 0 до 1
Содержание свободного газа	не допускается
Параметры электрического питания: - напряжение переменного тока однофазное, В - частота переменного тока, Гц	220±22 50±1
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа	от - 10 до + 35 от 30 до 80 от 84 до 106
Средний срок службы, лет, не менее	25

Знак утверждения типа

наносится по центру в нижней части титульного листа руководства по эксплуатации установки типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность установки

Наименование	Обозначение	Количество
Установка поверочная передвижная УППР-5000, заводской № 01	-	1 шт.
Руководство по эксплуатации	-	1 экз.
ГСИ. Установка поверочная передвижная УППР-5000. Методика поверки	МП-002-2021	1 экз.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены п. 2 «Использование по назаначению» руководства по эксплуатации установки поверочной передвижной УППР-5000.

Нормативные документы, устанавливающие требования к установке:

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».

Изготовитель

Общество с ограниченной ответственностью «ПромТех» (ООО «ПромТех»)

ИНН: 3702601079

Адрес: 117342, г. Москва, ул. Введенского, д. 23А, строение 3, этаж 4, пом. XIV, ком. 62 (рм 1Б)

Тел/факс +7(831)4199335

E-mail: promteh.exp@yandex.ru

Испытательный центр

Общество с ограниченной ответственностью «Нефтегазметрология» (ООО «НГМ»)

Адрес: 308009, г. Белгород, ул. Волчанская д.167

Тел.: +7(4722) 402-111, факс: +7(4722) 402-112

Сайт: www.oilgm.ru;

Е-mail: info@oilgm.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312851

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» марта 2022 г. № 770

Лист № 1 Регистрационный № 84930-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дозаторы весовые дискретного действия FLUMINIS P8 5000

Назначение средства измерений

Дозаторы весовые дискретного действия FLUMINIS P8 5000 (далее - дозатор) предназначены для измерения массы при дозировании жидких веществ.

Описание средства измерений

Принцип действия дозаторов основан на преобразовании силы тяжести взвешиваемого материала посредством тензодатчиков в электрический сигнал, с последующей обработкой сигнала в аналогово-цифровом преобразователе и отображением значения дозируемого вещества в единицах массы в системе управления.

Дозаторы встроены в комплексную линию розлива и фасовки моторных масел марки Seamco.

Конструктивно дозаторы состоят из емкости оперативного хранения жидких веществ, восьми питателей, каждый из которых представляет собой стеклянный цилиндр объемом 5500 мл и перемещающийся в нем поршень, грузоприемного устройства в виде конвейера для размещения емкостей для заполнения и системы управления.

Тип заполнения - сверху.

Система управления выполнена на основе контроллера Siemens Simatic, оснащена сенсорным экраном.

Основные функции системы управления:

• -  проведение самотестирования (диагностики) основных узлов дозатора и ведение архива результатов самотестирования;

• -  отображения текущего состояния, режима работы и исправности узлов;

• -  настройка питателей и управление скоростью розлива;

• -  настройка конвейера, подающего и отводящего ёмкости для заполнения;

• -  задание дозы и производительности;

• -  осуществление производственной статистики (подсчет количества партий товара, количества единиц в партии, среднего значения массы товара в партии и пр.);

• -  контроль порядка и периодичности проведения планового техобслуживания;

• -  автоматическое прекращение работы дозатора в случае возникновения аварийных ситуаций.

Терминология и наименования метрологических характеристик приведены в соответствии с ГОСТ 8.610 - 2012.

Информация с дозатора может быть сконфигурирована оператором и передана на внешние электронные устройства с помощью следующих интерфейсов: RS232, Ethernet.

Маркировочная табличка с заводским номером, наименованием расположена на боковой панели системы управления, нанесена методом наклейки. Заводской номер имеет цифровой формат.

Общий вид дозатора представлен на рисунке 1.

Пломбирование дозаторов не предусмотрено.

Программное обеспечение

Система управления оснащена специально разработанным программным обеспечением (далее - ПО). Идентификационное наименование ПО и номер версии высвечивается при обращении к соответствующему пункту меню системы управления, идентификационное наименование отображается в верхнем левом углу экрана все время, пока ПО включено. Идентификационные данные ПО приведены в таблице 1.

Основные функции ПО: обработка сигнала с тензодатчиков и последующий пересчет их в единицы массы, хранение программ и результатов работы дозатора, вывод данных на дисплей и передача на внешние электронные устройства.

ПО защищено от доступа и изменения пломбами, обновления в процессе эксплуатации не предусмотрено.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	MID V.01.YY Release Z.ZZZ
Цифровой идентификатор ПО	-

Уровень защиты программного обеспечения «высокий» в соответствии с

Р 50.2.077-2014.

Лист № 3 Всего листов 4 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Наибольший предел (Max), г	5000
Наименьший предел (Min), г	800
Цена деления шкалы, г	1
Номинальная минимальная доза, г	800
Максимально допустимое относительное отклонение массы каждой дозы от среднего значения при первичной поверке (в эксплуатации), %	±0,2 (±0,4)
Максимально допускаемая относительная погрешность заданного значения при первичной поверке (в эксплуатации), %	±0,15 (±0,3)

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Производительность при дозе 1000 см3 (доз/час)	2800
Параметры электрического питания - напряжение переменного тока, В	380
- частота переменного тока, Гц	50/60
Потребляемая мощность, В^А, не более	4400
Условия эксплуатации: - температура окружающей среды, °С	от +5 до +40
- относительная влажность, %, не более	85

Знак утверждения типа

наносится типографским способом на титульном листе паспорта.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Дозатор весовой дискретного действия	FLUMINIS P8 5000	1 шт.
Руководство по эксплуатации		1 экз.
Методика поверки	МП 106-241-2020	1 экз.

Сведения о методиках (методах) измерений приведены в разделах F и G Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к дозатору весовому дискретного действия FLUMINIS P8 5000

Приказ Росстандарта от 29.12.2018 года №  2818 «Об утверждении

Государственной поверочной схемы для средств измерений массы»

Техническая документация фирмы «SEAMCO NV», Бельгия

Изготовитель

Фирма «SEAMCO NV», Бельгия

Адрес регистрации: Geelseweg 7, 2200 Herentals, Belgium,

Адрес производства: Vaartstraat 178 B-2520 Oelegem, Belgium

Телефон: +32 3 475 06 60, факс: +32 3 475 05 74

Web-сайт: https://www.seamco.be

Е-mail: info@seamco.be

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4

Телефон (факс): (343) 350-26-18, (343) 350-20-39

Web-сайт: http://www.uniim.ru/

E-mail: uniim@uniim.ru

Аттестат аккредитации по проведению испытаний средств измерений в целях утверждения типа № RA.RU. 311373 от 19.10.2015.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» марта 2022 г. № 770

Регистрационный № 84929-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии многофункциональные ПСЧ-4ТМ.06

Назначение средства измерений

Счетчики предназначены для измерения и многотарифного учета активной и реактивной энергии (в том числе и с учетом потерь) прямого и обратного направления и четырехквадрантной реактивной энергии, измерения параметров сети и параметров качества электрической энергии (отклонения частоты и напряжений, провалы напряжений и перенапряжения) в трехфазных сетях переменного тока.

Описание средства измерений

Принцип действия счетчиков электрической энергии многофункциональных ПСЧ-4ТМ.06 основан на цифровой обработке входных аналоговых сигналов. Управление процессом измерения и всеми функциональными узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК), который реализует измерительные и управляющие алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память программ. Управление узлами производится через аппаратно-программные интерфейсы, реализованные на портах ввода/вывода МК

Измерительная часть счетчиков выполнена на основе аналого-цифрового преобразователя (АЦП), встроенного в микроконтроллер. АЦП осуществляет выборки мгновенных значений величин напряжения и тока. Микроконтроллер по выборкам мгновенных значений напряжения и тока производит вычисление средних за период сети значений частоты, напряжения, тока, активной и полной мощности, производит их коррекцию по амплитуде, фазе и температуре.

Вычисления средних за период сети значений мощностей и среднеквадратических значений напряжений и токов производится по следующим формулам:

для активной мощности	P -	n-1 Z Ui • Ii 1-0			(1)
		5 n
		Jx	Ui2 • }	X2
для полной мощности	S -	\l 1-0	n	i-0 5	(2)
для реактивной мощности	Q -	S2	- P2,		(3)
			n-1 Z Ui	2
для напряжения	UCK3   1		i-0	5	(4)

n

где Ui, Ii - выборки мгновенных значений напряжения и тока; n - число выборок за период сети.

Вычисление активной и реактивной мощности потерь за период сети в каждой фазе про-

I - среднеквадратическое значение тока за период сети (5);

U - среднеквадратическое значение фазного напряжения (4);

Рп.л.ном - номинальная активная мощность потерь в линии электропередачи;

Рп.н.ном - номинальная активная мощность нагрузочных потерь в силовом трансформаторе;

Рп.хх.ном- номинальная активная мощность потерь холостого хода в силовом трансформа-^^п.л.ном - номинальная реактивная мощность потерь в линии электропередачи;

^^п.н.ном - номинальная реактивная мощность нагрузочных потерь в силовом трансформа-

^^п.хх.ном- номинальная реактивная мощность потерь холостого хода в силовом трансформаторе;

Номинальные мощности потерь вводятся в счетчик как конфигурационные параметры и представляют собой мощность потерь в одной фазе, приведенную к входу счетчика при номинальном токе и напряжении счетчика.

Счетчики являются двунаправленными измерителями и измеряют проекции вектора полной мощности на активную и реактивную оси круга мощностей. При этом образуются четыре канала измерения и учета активной и реактивной мощности прямого и обратного направления.

Знаки однофазных измерений активной и реактивной мощности всегда соответствуют реальному направлению потока мощности в каждой фазе сети. При этом:

• - прямому направлению (от генератора) активной энергии А+ (мощности P+) соответствует фазовый сдвиг между током и напряжением в каждой фазе от 0° до 90° (1-й квадрант, индуктивная нагрузка, импорт) и от 270° до 360° (4-й квадрант, емкостная нагрузка, импорт);

• - обратному направлению (к генератору) активной энергии А- (мощности P-) соответствует фазовый сдвиг между током и напряжением в каждой фазе от 180° до 270° (3-й квадрант, индуктивная нагрузка, экспорт) и от 90° до 180° (2-й квадрант, емкостная нагрузка, экспорт);

• - прямому направлению (от генератора) реактивной энергии R+ (мощности Q+) соответствует фазовый сдвиг между током и напряжением в каждой фазе от 0° до 180° (импорт);

• - обратному направлению (к генератору) реактивной энергии R- (мощности Q-) соответствует фазовый сдвиг между током и напряжением в каждой фазе от 180° до 360° (экспорт).

Вычисление средних за период сети мощностей трехфазной системы производится суммированием соответствующих мощностей однофазных измерений. Знаки трехфазных измерений мощности и знаки каналов учета трехфазной энергии формируются по-разному, в зависимости от конфигурации счетчика. Различаются следующие режимы работы счетчика в зависимости от конфигурации:

• - двунаправленный режим измерения активной и реактивной энергии и мощности, 4 канала (режим по умолчанию);

• - однонаправленный режим измерения активной и реактивной энергии и мощности (по модулю) 3 канала в прямом направлении (конфигурируемый);

• - двунаправленный реверсный режим измерения активной и реактивной энергии и мощности, 4 канала (конфигурируемый);

• - однонаправленный реверсный режим измерения активной и реактивной энергии и мощности (по модулю) в обратном направлении (конфигурируемый).

В таблицах 1-4 приведены знаки направления активной и реактивной мощности однофазных и трехфазных измерений и каналы учета энергии в зависимости от положения вектора полной мощности и конфигурирования счетчика.

Таблица 1 - Знаки мощностей однофазных и трехфазных измерений в двунаправленном режиме

Двунаправленный режим (4 канала)
Квадрант вектора полной мощности S	Канал учета энергии трехфазных измерений		Знак мощности трехфазных измерений		Знак мощности однофазных измерений		Каналы телеметрии
	актив.	реактив.	актив.	реактив.	актив.	реактив.	актив.	реактив.
I	А+	R+	P+	Q+	P+	Q+	имп. А+	имп. R+
II	А-	R+	P-	Q+	P-	Q+	имп. А-	имп. R+
III	А-	R-	P-	Q-	P-	Q-	имп. А-	имп. R-
IV	А+	R-	P+	Q-	P+	Q-	имп. А+	имп. R-

Таблица 2 - Знаки мощностей однофазных и трехфазных измерений в однонаправленном режиме

Однонаправленный режим (3 канала учета по модулю в прямом направлении)
Квадрант вектора полной мощности S	Канал учета энергии трехфазных измерений		Знак мощности трехфазных измерений		Знак мощности однофазных измерений		Каналы телеметрии
	актив.	реактив.	актив.	реактив.	актив.	реактив.	актив.	реактив.
I	А+	R+	P+	Q+	P+	Q+	имп. А+	имп. R+
II	А+	R-	P+	Q-	P-	Q+	имп. А+	имп. R-
III	А+	R+	P+	Q+	P-	Q-	имп. А+	имп. R+
IV	А+	R-	P+	Q-	P+	Q-	имп. А+	имп. R-

Таблица 3 - Знаки мощностей однофазных и трехфазных измерений в реверсном двунаправленном режиме

Реверсный двунаправленный			режим (4 канала учета с инверсией знака направления)
Квадрант вектора полной мощности S	Канал учета энергии трехфазных измерений		Знак мощности трехфазных измерений		Знак мощности однофазных измерений		Каналы телеметрии
	актив.	реактив.	актив.	реактив.	актив.	реактив.	актив.	реактив.
I	А-	R-	P-	Q-	P+	Q+	имп. А-	имп. R-
II	А+	R-	P+	Q-	P-	Q+	имп. А+	имп. R-
III	А+	R+	P+	Q+	P-	Q-	имп. А+	имп. R+
IV	А-	R+	P-	Q+	P+	Q-	имп. А-	имп. R+

Таблица 4 - Знаки мощностей однофазных и трехфазных измерений в реверсном однонаправленном режиме

Реверсный однонаправленный режим (3 канала учета по модулю в обратном направлении)
Квадрант вектора полной мощности S	Канал учета энергии трехфазных измерений		Знак мощности трехфазных измерений		Знак мощности однофазных измерений		Каналы телеметрии
	актив.	реактив.	актив.	реактив.	актив.	реактив.	актив.	реактив.
I	А-	R-	P-	Q-	P+	Q+	имп. А-	имп. R-
II	А-	R+	P-	Q+	P-	Q+	имп. А-	имп. R+
III	А-	R-	P-	Q-	P-	Q-	имп. А-	имп. R-
IV	А-	R+	P-	Q+	P+	Q-	имп. А-	имп. R+

По полученным за период сети значениям активной и реактивной мощности трехфазной системы формируются импульсы телеметрии на двух конфигурируемых испытательных выходах счетчика. Сформированные импульсы подсчитываются контроллером и сохраняются в регистрах текущих значений энергии и профиля мощности по каждому виду энергии (мощности) и направлению до свершения события. По свершению события, текущие значения энергии или мощности добавляются в соответствующие энергонезависимые регистры учета энергии и массивы профиля мощности. При этом в качестве события выступает время окончания текущего тарифа или время окончания интервала интегрирования мощности для массива профиля, определяемое по встроенным энергонезависимым часам реального времени.

При учете потерь импульсы телеметрии формируются с учетом мощности потерь (P±Pn формулы (1), (6), Q±Qn формулы (3), (7)), подсчитываются контроллером и отдельно сохраняются в регистрах текущих значений энергии и профиля мощности с учетом потерь по каждому виду энергии (мощности) и направлению до свершения события. Знак учета потерь является конфигурационным параметром счетчика и зависит от расположения точки учета и точки измерения.

Функциональные возможности

Счетчики обеспечивают:

• - многотарифный учет активной и реактивной энергии прямого и обратного направления и четырехквадрантной реактивной энергии в трехфазной системе и не тарифицированный пофазный учет;

• - не тарифицированный учет активной и реактивной энергии с учетом потерь в линии электропередачи и силовом трансформаторе;

• - ведение двух четырехканальных массивов профиля мощности нагрузки с программируемым временем интегрирования;

• - ведение многоканального профиля параметров с программируем временем интегрирования;

• - измерение параметров трехфазной сети и параметров качества электрической энергии;

• - ведение журналов событий.

Счётчики позволяют управлять нагрузкой посредством встроенного реле управления нагрузкой, с возможностью аппаратной блокирования срабатывания, и формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям.

Счетчики имеют интерфейсы связи, поддерживают ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена, и предназначены для работы, как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).

Счетчики внутренней установки, в том числе с установкой на DIN-рейку, предназначены для работы в закрытых помещениях с диапазоном рабочих температур от минус 40 до плюс 70 °С. Счетчики наружной установки имеют расщепленную архитектуру, предназначены для работы в диапазоне температур от минус 40 до плюс 70 °С, не чувствительны к воздействию солнечной радиации, инея и росы.

Варианты исполнений

Счетчики выпускаются в различных модификациях, которые отличаются номинальным (базовым) током, номинальным напряжением, способом подключения к электрической сети, наличием реле управления нагрузкой, наличием радиомодема, способом установки (внутри или снаружи помещений, на DIN-рейку), типом встроенного интерфейсного модуля и типом установленного дополнительного интерфейсного модуля. Счётчики всех вариантов исполнения имеют оптический интерфейс. Варианты исполнения счетчиков приведены в таблице 5. Варианты исполнения встроенного интерфейсного модуля приведены в таблице 6. Варианты исполнения дополнительных интерфейсных модулей приведены в таблице 7.

Таблица 5 - Варианты исполнения счетчиков

Условное обозначение счетчика	Номинальный, базовый (максимальный) ток, А	Номинальное напряжение, В	Класс точности по учету актив-ной/реактивной энергии	Наличие реле	Радио модем	Наличие RS-485
Счетчики внутренней установки
ПСЧ-4ТМ.06.01	5(10)	3х(57,7-115)/		нет	нет	2
ПСЧ-4ТМ.06.03	1(2)	(100-200)	0,5S/1	нет	нет	2
ПСЧ-4ТМ.06.05	5(10)	3х(120-230)/		нет	нет	2
ПСЧ-4ТМ.06.07	1(2)	(208-400)		нет	нет	2
ПСЧ-4ТМ.06.20	5(100)	3х(120-230)/	1/1	есть	нет	1
ПСЧ-4ТМ.06.21	5(l00)	(208-400)		нет	нет	1
Счетчики наружной установки
ПСЧ-4ТМ.06.40	5(100)	3х(120-230)/		есть	есть	нет
ПСЧ-4ТМ.06.41	5(l00)	(208-400)	1/1	нет	есть	нет
ПСЧ-4ТМ.06.42	5(100)	3х(120-230)/		есть	нет	нет
ПСЧ-4ТМ.06.43	5(100)	(208-400)		нет	нет	нет
Счетчики для установки на DIN-рейку
ПСЧ-4ТМ.06.60	5(10)	3х(57,7-115)/		нет	нет	2
ПСЧ-4ТМ.06.61	1(2)	(100-200)	0,5S/1	нет	нет	2
ПСЧ-4ТМ.06.62	5(10)	3х(120-230)/		нет	нет	2
ПСЧ-4ТМ.06.63	1(2)	(208-400)		нет	нет	2
ПСЧ-4ТМ.06.64	5(100)	3х(120-230)/ (208-400)	1/1	нет	нет	1

Таблица 6 - Типы встраиваемых интерфейсных модулей для счетчиков наружной установки (ПСЧ-4ТМ.06.40 - ПСЧ-4ТМ.06.43)

Условное обозначение модуля	Наименование
00	Отсутствие интерфейсного модуля
01	Коммуникатор GSM ТЕ101.02.01А (сеть 2G)
02	Модем PLC
04	Коммуникатор 3G ТЕ101.03.01А (сеть 2G+3G)

Продолжение таблицы 6

Условное обозначение модуля	Наименование
08	Модем ISM М-4.03Т.0.102А (ZigBee 2400 МГц)
10	Коммуникатор Wi-Fi ТЕ102.01.01А
11	Коммуникатор 4G ТЕ101.04.01А (сеть 2G+3G+4G)
13	Коммуникатор NB-IoT ТЕ101.01.01А (сеть 2G+4G NB-IoT)
14	Коммуникатор NB-IoT ТЕ101.01.01А/1 (сеть 4G только NB-IoT)
15	Модем LoRaWAN М-6Т.22.22
16	Модем Bluetooth M-7T.ZZ.ZZ
17	Модем PLC/ISM ТЕ103.01.01 А
Примечание - ZZ - вариант исполнения интерфейсного модуля

Таблица 7 - Типы устанавливаемых дополнительных интерфейсных модулей для

счетчиков внутренней установки (ПСЧ-4ТМ.06.01, ПСЧ-4ТМ.06.03, ПСЧ-4ТМ.06.05,

ПСЧ-4ТМ.06.07, ПСЧ-4ТМ.06.20, ПСЧ-4ТМ.06.21)

Условное обозначение модуля	Наименование
00	Отсутствие интерфейсного модуля
01	Коммуникатор GSM ТЕ101.02.01 (сеть 2G)
02	Модем PLC М-2.01(Т).01 (однофазный)
03	Модем PLC М-2.01(Т).02 (трехфазный)
04	Коммуникатор 3G ТЕ101.03.01 (сеть 2G+3G)
05	Модем Ethernet М-3.01Т.01
06	Модем ISM М-4.01(Т).22 (430 МГц)
07	Модем ISM М-4.02(Т).22 (860 МГц)
08	Модем ISM М-4.03Т.0.112 (2400 МГц)
09	Модем оптический М-5.01Т.22
10	Коммуникатор Wi-Fi ТЕ102.01.01
11	Коммуникатор 4G ТЕ101.04.01 (сеть 2G+3G+4G)*
12	Коммуникатор 4G ТЕ101.04.01/1 (сеть 2G+3G +4G)**
13	Коммуникатор NB-IoT ТЕ101.01.01 (сеть 2G+4G (NB-IoT))
14	Коммуникатор NB-IoT ТЕ101.01.01/1 (сеть 4G (только NB-IoT))
15	Модем LoRaWAN М-6Т.22.22
16	Модем Bluetooth М-7Т.22.22
17	Модем PLC/ISM ТЕ103.01.01 (однофазный)
18	Модем PLC/ISM ТЕ103.02.01 (трехфазный)
Примечания 1    ZZ - вариант исполнения интерфейсного модуля 2     В счетчики могут устанавливаться дополнительные интерфейсные модули, не приведенные в таблице со следующими характеристиками: - при питании от внутреннего источника счетчика с напряжением 12 В ток потребления не должен превышать 200 мА; - при питании от внешнего источника величина напряжения изоляции цепей интерфейса RS-485 модуля от цепей электропитания должна быть 4000 В (среднеквадратическое значение в течение 1 минуты). 3    * Максимальная скорость в сети 4G 150 Мбит/с. 4     ** Максимальная скорость в сети 4G 10 Мбит/с.

Запись счетчика при его заказе и в конструкторской документации другой продукции должна состоять из наименования счетчика, условного обозначения варианта исполнения в соответствии с таблицей 5, условного обозначения типа встроенного интерфейсного модуля в соответствии с таблицей 6 (может отсутствовать), условного обозначения типа устанавливаемого дополнительного интерфейсного модуля в соответствии с таблицей 7 (может отсутствовать), номера технических условий.

Пример записи счётчика: «Счётчик электрической энергии многофункциональный nC4-4TM.06.XX.YY.ZZ ИЛГШ.411152.189ТУ», где

XX - условное обозначение варианта исполнения счетчика в соответствии с таблицей 5;

YY - условное обозначение встроенного интерфейсного модуля в соответствии с таблицей 6 (00 - нет встроенного интерфейсного модуля);

ZZ - условное обозначение устанавливаемого дополнительного интерфейсного модуля в соответствии с таблицей 7 (00 - нет устанавливаемого дополнительного интерфейсного модуля).

Счётчики наружной установки вариантов исполнения 40-41 (таблица 5) поставляются с терминалами в двух вариантах исполнения, что в явном виде указывается при заказе:

• -  Т-1.02МТ с питанием от сети переменного тока и с резервным питанием от двух алкалиновых батарей или двух аккумуляторов типоразмера ААА;

• -  Т-1.02МТ/1 без источника сетевого электропитания и с питанием только от двух алкалиновых батарей или двух аккумуляторов типоразмера ААА;

Примеры записи счётчика

• 1  «Счётчик электрической энергии многофункциональный

ИЛГШ.411152.189ТУ с терминалом Т-1.02МТ»;

• 2  «Счётчик   электрической   энергии   многофункциональный

ИЛГШ.411152.189ТУ с терминалом Т-1.02МТ/1»;

• 3  «Счётчик   электрической   энергии   многофункциональный

ИЛГШ.411152.189ТУ без терминала».

Подключение счетчиков трансформаторного включения к сети производится через измерительные трансформаторы напряжения и тока. Счетчики с номинальным напряжением 3х(57,7-115)/(100-200) В могут использоваться на подключениях с номинальными фазными напряжениями из ряда: 57,7; 63,5; 100; 110; 115 В.

Счетчики с номинальным напряжением 3*(120-230)/(208-400) В могут использоваться как с измерительными трансформаторами напряжения, так и без них на подключениях с номинальными фазными напряжениями из ряда: 120, 127, 173, 190, 200, 220, 230 В.

Счетчики непосредственного включения не чувствительны к постоянной составляющей в цепи переменного тока и предназначены для непосредственного подключения к сети с номинальными напряжениями из ряда: 120, 127, 173, 190, 200, 220, 230 В.

Счетчики могут конфигурироваться для подключения к трехфазным трехпроводным сетям по схеме Арона, как двухэлементные.

Тарификация и архивы учтенной энергии

Счетчики ведут многотарифный учет энергии (без учета потерь) в четырех тарифных зонах, по четырем типам дней в двенадцати сезонах. Дискрет тарифной зоны составляет 10 минут. Чередование тарифных зон в сутках ограничено числом десятиминутных интервалов в сутках и составляет 144 интервала. Тарификатор счетчиков использует расписание праздничных дней и список перенесенных дней.

Счетчики ведут не тарифицированный учет активной и реактивной энергии с учетом потерь в линии электропередачи и силовом трансформаторе.

Счетчики, наряду с трехфазным учетом, ведут не тарифицированный пофазный учет активной и реактивной энергии прямого и обратного направления.

Счетчики ведут архивы тарифицированной учтенной энергии, не тарифицированной энергии с учетом потерь и не тарифицированный пофазный учет (активной, реактивной, прямого и обратного направления):

• - всего от сброса (нарастающий итог);

• - за текущие и предыдущие сутки;

• - на начало текущих и предыдущих суток;

• - за каждые предыдущие календарные сутки глубиной до 124 дней;

• - на начало каждых предыдущих календарных суток глубиной до 124 дней;

• - за текущий месяц и 36 предыдущих месяцев;

• - на начало текущего месяца и 36 предыдущих месяцев;

• - за текущий и 10 предыдущих лет;

• - на начало текущего и 10 предыдущих лет.

В счетчиках может быть установлено начало расчетного периода отличное от первого числа месяца. При этом в месячных архивах энергии будет фиксироваться энергия за расчетный период и на начало расчетного периода, начинающиеся с установленного числа.

Профиль мощности нагрузки

Счетчики ведут два четырехканальных базовых массива профиля мощности нагрузки с программируемым временем интегрирования от 1 до 60 минут для активной и реактивной мощности прямого и обратного направления.

Примечание - Для счетчиков непосредственного включения и для счетчиков трансформаторного включения на подключениях с номинальными напряжениями 3х(100-115)/(173-200) В время интегрирования мощности может программироваться только в диапазоне от 1 до 30 минут.

Каждый массив профиля мощности может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.

Глубина хранения базового массива профиля мощности составляет 113 суток при времени интегрирования 30 минут и 170 суток при времени интегрирования 60 минут.

Профиль параметров

Счетчики, наряду с базовыми массивами профиля мощности нагрузки, ведут независимый массив профиля параметров (расширенный массив профиля или 3-й массив профиля) с программируемым временем интегрирования от 1 до 60 минут. Расширенный массив профиля может конфигурироваться в части выбора количества и типа профилируемых параметров, а так же формата хранения данных. Число каналов расширенного массива профиля может программироваться в диапазоне от 1 до 48, а наименования профилируемых параметров выбираться из таблицы 8. Кроме того, в расширенном массиве могут профилироваться все четыре мощности, как и в базовом массиве.

Регистрация максимумов мощности нагрузки

Счетчики могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому массиву профиля мощности с использованием двенадцати сезонного расписания утренних и вечерних максимумов.

Максимумы мощности фиксируются в архивах счетчика:

• - от сброса (ручной сброс или сброс по интерфейсному запросу):

• - за текущий и каждый из двенадцати предыдущих месяцев.

В архивах максимумов фиксируется значение максимума мощности и время, соответствующее окончанию интервала интегрирования мощности.

Если массив профиля мощности сконфигурирован для мощности с учетом потерь, то в архивах максимумов фиксируется максимальная мощность с учетом потерь.

Измерение параметров сети и показателей качества электрической энергии

Счетчики измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд) физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измерители параметров, приведенных в таблице 8, или как датчики параметров с нормированными метрологическими характеристиками.

Счетчики могут использоваться как измерители показателей качества электрической энергии (ПКЭ) по параметрам установившегося отклонения частоты сети и установившегося отклонения напряжения, по характеристикам провалов и перенапряжений согласно ГОСТ 32144-2013 для класса измерений S в соответствии с ГОСТ 30804.4.30-2013.

При выходе параметра за границу ПДЗ на индикаторе отображается сообщение о факте нарушения. При этом счётчик ведет журналы ПКЭ, в которых фиксируется время выхода/воз-врата за установленные верхние/нижние нормально/предельно допустимые границы установившихся отклонений напряжения и частоты, и журналы провалов и перенапряжений, где фиксируются остаточное напряжение или уровень перенапряжения и длительность. Доступ к журналам ПКЭ и журналам провалов и перенапряжений возможен только через интерфейсы связи.

Таблица 8 - Измеряемые параметры

Наименование параметра	Цена единицы младшего разряда индикатора	Примечание
Активная мощность, Вт	0,01	По каждой фазе сети и сумме фаз
Реактивная мощность, вар	0,01
Полная мощность, В-А	0,01
Активная мощность потерь, Вт	-
Реактивная мощность потерь, вар	-
Коэффициент активной мощности cos ф	0,01
Коэффициент реактивной мощности sin ф	0,01
Коэффициент реактивной мощности tg ф	0,01
Фазное напряжение, В	0,01	По каждой фазе сети
Междуфазное напряжение, В	-	По каждой паре фаз
Напряжение прямой последовательности, В	-
Ток, А	0,01	По каждой фазе сети
Ток нулевой последовательности, А	0,01	Справочные данные
Частота сети, Г ц	0,01
Коэффициент искажения синусоидальности кривой токов, %	0,01	Справочные данные
Коэффициент несимметрии тока по нулевой и обратной последовательностям, %	0,01
Коэффициент искажения синусоидальности кривой фазных напряжений, %	0,01
Коэффициент искажения синусоидальности кривой междуфазных напряжений, %	-
Коэффициент несимметрии напряжения по нулевой и обратной последовательностям, %	0,01
Температура внутри счетчика, °С	1
Текущее время, с	1
Текущая дата
Примечания 1 Цена единицы младшего разряда и размерности указаны для коэффициентов трансформации, равных 1. 2 Все параметры индицируются с учетом введенных коэффициентов трансформации напряжения и тока.

Испытательные выходы

В счетчиках функционируют два изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться:

• - для формирования импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь, и четырехквадрантной реактивной);

• - для формирования сигнала индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);

• - для формирования сигнала телеуправления.

• - для формирования сигнала управления нагрузкой по программируемым критериям.

• - для формирования сигнала контроля точности хода встроенных часов. Управление нагрузкой

Счетчики позволяют управлять нагрузкой посредством встроенного реле управления нагрузкой и формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе (канал 0) по различным программируемым критериям.

Встроенное реле имеет возможность аппаратной блокировки срабатывания.

Журналы

Счетчики ведут журналы событий, журналы показателей качества электрической энергии, журналы превышения порога мощности, журналы провалов и перенапряжений, статусный журнал.

В журналах событий фиксируются времена начала/окончания следующих событий, перечисленных в таблице 9.

Таблица 9 - Журналы событий

Название журнала событий	Глубина хранения
	событий	записей
1 Журнал вскрытия крышки зажимов	100	50
2 Журнал перепрограммирования счетчика (фиксация факта связи со счетчиком, приведший к изменению данных)	50	50
3 Журнал вскрытия корпуса	100	50
4 Журнал вскрытия крышки интерфейсных соединителей и батареи	100	50
5 Дата и время последнего программирования	1	1
6 Журнал инициализации счетчика	100	100
7 Журнал сброса показаний	10	10
8 Журнал выключения/включения счетчика	100	50
9 Журнал выключения/включения фазы 1	100	50
10 Журнал выключения/включения фазы 2	100	50
11 Журнал выключения/включения фазы 3	100	50
12 Журнал отклонения коэффициента мощности от нормированного значения (tg ф)	100	50
13 Журнал воздействия повышенной магнитной индукции	100	50
14 Журнал наличия тока при отсутствии напряжения в фазе 1	40	20
15 Журнал наличия тока при отсутствии напряжения в фазе 2	40	20
16 Журнал наличия тока при отсутствии напряжения в фазе 3	40	20
17 Журнал коррекции времени	100	100
18 Журнал коррекции тарифного расписания	10	10
19 Журнал коррекции расписания праздничных дней	10	10
20 Журнал коррекции расписания управления нагрузкой	50	50
21 Журнал коррекции списка перенесенных дней	10	10

П Продолжение таблицы 9

Название журнала событий	Глубина хранения
	событий	записей
22 Журнал коррекции расписания утренних и вечерних максимумов мощности	10	10
23 Журнал инициализации массива профиля 1,2,3 (3 журнала)	40	40
24 Журнал сброса максимумов по первому, второму и третьему массиву профиля (3 журнала)	30	30
25 Журнал несанкционированного доступа к счетчику	10	10
26 Журнал управления нагрузкой	50	50
27 Журнал изменения состояний выхода телеуправления	100	100
28 Журнал изменений коэффициентов трансформации	10	10
29 Журнал изменений параметров измерителя качества	10	10
30 Журнал изменений параметров измерителя потерь	10	10
31 Журнал превышения максимального тока в фазах 1,2,3 (3 журнала)	120	60
32 Журнал обновления метрологически не значимой части ПО	20	20
33 Журнал перепрограммирования параметров счетчика по протоколу СЭТ	100	100
34 Журнал изменение знака направления активной мощности по фазе 1,2,3 (3 журнала)	300	150
3 5 Журнал времени калибровки счётчика	10	10
36 Журнал перепрограммирования параметров счетчика через протокол СПОДЭС	100	100
37 Журнал HDLC коммуникаций	100	100

В журналах показателей качества электроэнергии фиксируются времена выхода/воз-врата за установленные границы параметров КЭ, усредненные в интервале времени (по умолчанию):

• - 10 секунд для частоты сети.

• - 10 минут для остальных параметров.

Перечень журналов ПКЭ и глубина хранения каждого журнала приведены в таблице 10.

Перечень журналов провалов и перенапряжений и глубина хранения каждого журнала приведены в таблице 11.

В журналах превышения порога мощности фиксируется время выхода/возврата за установленную границу среднего значения активной и реактивной мощности из первого массива профиля мощности. Глубина хранения журнала по каждой мощности 50 записей с фиксацией 100 событий.

В статусном журнале фиксируется время и значение измененного слова состояния счетчика. Глубина хранения статусного журнала 50 записей.

Таблица 10 - Журналы ПКЭ

Название журнала ПКЭ	Глубина хранения
	событий	записей
1 Журналы выхода/возврата за верхнюю и нижнюю границы ПДЗ* фазных (фазы 1,2,3) и междуфазных (фазы 12, 23, 31) напряжений. Положительные и отрицательные отклонения напряжений (12 журналов)	1200	600

Продолжение таблицы 10

Название журнала ПКЭ	Г лубина хранения
	событий	записей
2 Журналы выхода/возврата за верхнюю и нижнюю границы НДЗ* фазных (фазы 1,2,3) и междуфазных (фазы 12, 23, 31) напряжений (12 журналов)	1200	600
3 Журналы выхода/возврата за верхнюю и нижнюю границы ПДЗ напряжения прямой последовательности U1(1) (2 журнала)	200	100
4 Журналы выхода/возврата за верхнюю и нижнюю границы НДЗ напряжения прямой последовательности U1(1) (2 журнала)	200	100
5 Журналы выхода/возврата за верхнюю и нижнюю границы ПДЗ частоты сети. Отклонение частоты (2 журнала)	200	100
6 Журнал выхода/возврата за верхнюю и нижнюю границы НДЗ частоты сети. Отклонение частоты (2 журнала)	200	100
7 Время выхода/возврата за границу ПДЗ коэффициентов искажений синусоидальности кривой фазных (фазы 1,2,3) и междуфазных (фазы 12, 23, 31) напряжений (6 журналов)	600	300
8 Время выхода/возврата за границу НДЗ коэффициентов искажений синусоидальности кривой фазных (фазы 1,2,3) и междуфазных (фазы 12, 23, 31) напряжений (6 журналов)	600	300
9 Журнал выхода/возврата за границу ПДЗ коэффициента несиммет-рии напряжения по нулевой последовательности K0u	100	50
10 Журнал выхода/возврата за границу НДЗ коэффициента несиммет-рии напряжения по нулевой последовательности K0u	100	50
11 Журнал выхода/возврата за границу ПДЗ коэффициента несиммет-рии напряжения по обратной последовательности K2u	100	50
12 Журнал выхода/возврата за границу НДЗ коэффициента несиммет-рии напряжения по обратной последовательности K2u	100	50
13 Журнал положительного и отрицательного отклонения фазных или междуфазных напряжений за расчетный период	50	50
* ПДЗ - предельно допустимое значение НДЗ - нормально допустимое значение

Таблица 11 - Журналы провалов и перенапряжений

Название журнала ПКЭ		Глубина хранения
		событий	записей
1	Журнал провалов и перенапряжений в 3-х фазной системе	50	50
2	Журналы провалов и перенапряжений в фазах 1,2,3 (3 журнала)	150	150
3 Журнал очистки статистической таблицы провалов и перенапряжений в 3-х фазной системе		10	10
4 Журналы очистки статистических таблиц провалов и перенапряжений в фазах 1,2,3 (3 журнала)		30	30

Устройство индикации

Счетчики внутренней установки и счетчики для установки на DIN-рейку (таблица 5), имеют жидкокристаллический индикатор (ЖКИ) для отображения учтенной энергии и измеряемых параметров и одну кнопку управления режимами индикации. Счетчики наружной установки (таблица 5) не имеют собственного индикатора, и визуализация данных измерений счетчика производится через удаленный терминал Т-1.02МТ или Т-1.02МТ/1, подключаемый к счетчику по радиоканалу через встроенный радиомодем. Терминал счетчика имеет жидкокристаллический индикатор с подсветкой для отображения учтенной энергии и измеряемых параметров и кнопку управления режимами индикации, как и счетчики внутренней установки.

Счетчики в режиме индикации основных параметров позволяют отображать на индикаторе:

• - учтенную активную и реактивную энергию прямого и обратного направления по каждому из четырех тарифов и по сумме тарифов;

• - значение потребленной электрической энергии на начало текущего месяца суммарно и по тарифным зонам.

Выбор требуемого режима индикации основных параметров осуществляется посредством кнопки управления в ручном режиме управления или автоматически с программируемым периодом в режиме динамической индикации.

В счетчиках предусмотрена конфигурируемая возможность возврата в заданный режим индикации при не активности кнопок управления в течение заданного времени.

Счетчики в режиме индикации вспомогательных параметров позволяют отображать на индикаторе данные вспомогательных режимов измерения, приведенных в таблице 8. Счетчики в режиме индикации технологических параметров позволяют отображать на индикаторе:

• - версию программного обеспечения (ПО) (18.00.ХХ);

• - контрольную сумму метрологически значимой части ПО (884Е);

• - загруженность процессора «EFF»;

• - свободная память «FhP»;

• - сетевой адрес «CA» короткий.

Интерфейсы связи

Счетчики, независимо от варианта исполнения, имеют оптический интерфейс (оптопорт), физические и электрические параметры которого соответствуют ГОСТ IEC 61107-2011. Наличие других интерфейсов связи определяется вариантом исполнения счетчика в соответствии с таблицами 5 - 7. В счетчик внутренней установки могут устанавливаться дополнительные интерфейсные модули в соответствии с таблицей 5 для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через соответствующие сети (GSM (2G), UMTS (2G+3G), LTE (2G+3G+4G), LTE (2G+4G), LTE(2G+NBIoT), PLC, Ethernet, RF (ZigBee), Wi-Fi).

Счетчик через любой интерфейс связи (RS-485, оптопорт) поддерживает следующие протоколы обмена:

• - ModBus-подобный, СЭТ-4ТМ.02 - совместимый протокол;

• - СПОДЭС (DLMS/COSEM) с транспортным уровнем HDLC;

• - Канальный пакетный протокол системы «Пирамида».

Счетчики по любому интерфейсу обеспечивают возможность считывания архивных данных и измеряемых параметров, считывания, программирования и перепрограммирования параметров.

Счетчики обеспечивают возможность передачи сообщений в интеллектуальную систему учета при открытой сессии HDLC.

Работа со счетчиками через интерфейсы связи может производиться с применением программного обеспечения предприятия-изготовителя «Конфигуратор СЭТ-4ТМ» или с применением программного обеспечения пользователей.

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение, программирование и управление нагрузкой (три уровня доступа). Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой защиты записи (аппаратный уровень доступа) и не доступны без снятия пломб завода-изготовителя и нарушения знака поверки.

Защита от несанкционированного доступа

Для защиты от несанкционированного доступа в счетчике предусмотрена установка пломб ОТК завода-изготовителя и организации, осуществляющей поверку счетчика.

После установки на объект счетчики должны пломбироваться пломбами обслуживающей организации. Схема пломбирования счетчиков приведена на рисунках 1, 2, 3.

Кроме механического пломбирования в счетчике предусмотрено электронное пломбирование крышки зажимов, крышки интерфейсных соединителей и батареи и крышки счетчика.

Электронные пломбы энергонезависимые, работают как во включенном, так и в выключенном состоянии счетчика. При этом факт и время вскрытия крышек фиксируется в соответствующих журналах событий без возможности инициализации журналов.

В счетчиках установлен датчик магнитного поля, фиксирующий воздействие на счетчик магнитного поля повышенной индукции (2±0,7) мТл (напряженность (1600±600) А/м) и выше. Факт и время воздействия на счетчик повышенной магнитной индукции фиксируется в журнале событий.

Заводской десятизначный номер наносится на панель счетчика методом лазерной маркировки.

Общий вид счетчиков внутренней установки (таблица 5), схема пломбировки от несанкционированного доступа, место нанесения знака поверки представлены на рисунке 1.

Место для навесных пломб обслуживающей организации

A=250 lmp/(KW hXkvar-h)     3 x (120-230У(208-400) V

8=8000 imp/(kW hXkvar-h)     5(100) A SO Hz 2021 r

I ]| il

Рисунок 1 - Общий вид счетчика внутренней установки, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Общий вид счетчиков наружной установки (таблица 5) с удаленным терминалом, который может входить в состав комплекта поставки счетчиков наружной установки, схема пломбировки от несанкционированного доступа, место нанесения знака поверки представлены на рисунке 2.

Рисунок 2 - Общий вид счетчика наружной установки, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Общий вид счетчиков установки на DIN-рейку (таблица 5), схема пломбировки от несанкционированного доступа, место нанесения знака поверки представлены на рисунке 3.

Навесная пломба со знаком ОТК

Навесная пломба со знаком поверки

Навесные пломбы обслуживающей организации

Рисунок 3 - Общий вид счетчика для установки на DIN-рейку, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

Программное обеспечение (ПО) счетчика имеет структуру с разделением на метрологически значимую и метрологически незначимую части. Каждая структурная часть исполняемого кода программы во внутренней памяти микроконтроллера защищается циклической контрольной суммой, которая непрерывно контролируется системой диагностики счетчика.

Метрологические характеристики счетчика напрямую зависят от калибровочных коэффициентов, записанных в память счетчика на предприятии-изготовителе на стадии калибровки. Калибровочные коэффициенты защищаются циклической контрольной суммой, которая непрерывно контролируется системой диагностики счетчика. Метрологически значимая часть ПО и калибровочные коэффициенты защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия счетчика.

При обнаружении ошибок контрольных сумм (КС) системой диагностики устанавливаются флаги ошибок в слове состояния счетчика с записью события в статусный журнал счетчика и отображением сообщения об ошибке на экране ЖКИ:

Е-09 - ошибка КС метрологически не значимой части ПО;

Е-42 - ошибка КС метрологически значимой части ПО;

Е-10 - ошибка КС массива калибровочных коэффициентов.

Идентификационные характеристики ПО счетчика приведены в таблице 12. Номер версии ПО состоит из трех полей. Каждое поле содержит два символа:

первой поле - код устройства (18 - ПСЧ-4ТМ.06);

второе поле - номер версии метрологически значимой части ПО (00);

третье поле - номер версии метрологически незначимой части ПО.

Версия ПО счетчика и цифровой идентификатор ПО отображаются на табло ЖКИ в кольце индикации вспомогательных параметров. Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчика и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 12 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	P6T.a43
Номер версии (идентификационный номер) ПО	1800.ХХ
Цифровой идентификатор ПО	884Е
Алгоритм вычисления цифрового ПО	CRC 16 ModBus RTU

Метрологические и технические характеристики

Таблица 13 - Метрологические характеристики

Наименование характеристики	Значение
Класс точности при измерении в прямом и обратном направлении: - активной энергии по ГОСТ 31819.22-2012 по ГОСТ 31819.21-2012 - реактивной энергии по ГОСТ 31819.23-2012	0,5S 1 1
Номинальный (максимальный) ток, А Базовый (максимальный) ток, А	1(2) или 5(10) 5(100)
Стартовый ток (чувствительность), мА: - трансформаторного включения - непосредственного включения	0,00Пном 0,004I6
Номинальные напряжения, В	3х(57,7-115)/(100-200) или 3х(120-230)/(208-400)
Максимальный ток, А, счетчиков: -  трансформаторного включения в течение 0,5 с -  непосредственного включения в течение 10 мс	20Ыакс 30Ыакс
Установленный рабочий диапазон напряжений от 0,8Uном до 1,2Uном, В, счетчиков с Uном: -  3х(57,7-115)/(100-200) В -  3х(120-230)/(208-400) В	3х(46-138)/(80-240) 3х(96-276)/(166-480)
Предельный рабочий диапазон фазных напряжений (в любых двух фазах) для счетчиков с ином, В: - 3х(57,7-115)/(100-200) - 3х(120-230)/(208-400)	от 0 до 230 от 0 до 440
Номинальная частота сети, Г ц	50
Диапазон рабочих частот, Гц	от 47,5 до 52,5
Пределы допускаемой основной относительной погрешности измерения, %: - активной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках), 5P, счетчиков: 1) трансформаторного включения класса точности 0,5S: при 0,051ном < I < 1макс, coso=1 при 0,051ном < I < 1макс, собо 0,5 при 0,011ном < I < 0,051ном, собо 1 при 0,021ном < I < 0,051ном, со8ф=0,5 при 0,05^ом < I < Ыакс, собо=0,25	О" о о о 1—Н  г--Н  г--Н +1 +1 +1 +1 +1

Наименование характеристики	Значение
2) непосредственного включения класса точности 1: при 0,11б < I < 1макс, COS9=1, COS9=0,5 при 0,051б < I < 0,11б, cos9=1 при 0,11б < I < 1макс COS9=0,25 - реактивной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках), 5q, счетчиков: 1) трансформаторного включения класса точности 1: при 0,05^ < I < ^макс, sin9=1, sin9=0,5 при 0,0Пном < I < 0,05^, sin9=1 при 0,02^ < I < 0,05^, sin9=0,5 при 0,05^ < I < ^макс, sin9=0,25 2)  непосредственного включения класса точности 1: при 0,1I6 < I < ^акс, sin9=1, sin9=0,5 при 0,05I6 < I < 0,1I6, sin9=1 при 0,1I6 < I < Ргакс, sin9=0,25 - полной мощности, 5s, (аналогично реактивной мощности); - мощности активных потерь, 5рп - мощности реактивных потерь, 5Qп - активной энергии и мощности с учетом потерь (прямого и обратного направления), 5P ±Рп - реактивной энергии и мощности с учетом потерь (прямого и обратного направления), 5Q±Qп - коэффициента активной мощности, 5kp - коэффициента реактивной мощности, 5kQ - коэффициента реактивной мощности, 5ktg	±1,0 ±1,5 ±1,5 ±1,0 ±1,5 ±1,5 ±1,5 ±1,0 ±1,5 ±1,5 5q (25i + 25u) (25i + 45u) ^5 p Р— + 5 pn • Р 1 l Р Р ± РП Рп Р ± Рп ) f5 Q Q— + 5 рп • —Q1 I Q Q ± —п   —п Q ± —п ) (5p+5s) (5Q+5s) (5Q+5p)
Средний температурный коэффициент в диапазоне температур от -40 до +70 °С, %/К, при измерении: - активной энергии и мощности 1)  трансформаторного включения при 0,05Iном < I < Шакс, cos9=1 при 0,05Iном < I < Ыакс, cos9=0,5 2)  непосредственного включения при 0,1I6 < I < Ыакс, cos9=1 при 0,2I6 < I < Ыакс, cos9=0,5 - реактивной энергии и мощности трансформаторного (непосредственного) включения при 0,05Iном < I < Ыакс, sin9=1 при 0,05Iном < I < Ыакс, sin9=0,5	0,03 0,05 0,05 0,07 0,05 0,07
Диапазон измеряемых частот, Г ц	от 47,5 до 52,5
Пределы допускаемой абсолютной погрешности измерения частоты, Г ц	±0,05
Диапазон измерения отклонения частоты от 50 Гц, Гц	от -2,5 до +2,5

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности измерения отклонения частоты, Г ц	±0,05
Диапазон измерения среднеквадратического значения напряжения, В: - фазного напряжения (UA, UB, UC) - фазного напряжения основной частоты (UA(1), UB(1), UC(1)) - междуфазного напряжения (UAB, UBC, UCA) - междуфазного напряжения основной частоты (UAB(1), UBC(1), UCA(1)) - напряжения прямой последовательности (U1)	от 0,8ином н до 1,2ином в
Пределы допускаемой относительной погрешности измерения среднеквадратического значения напряжения для счетчиков трансформаторного (непосредственного) включения, %	±0,4 (±0,5)
Диапазон измерения положительного отклонения среднеквадратического значения напряжения (SU(+)), %	от 0 до +20
Диапазон измерения отрицательного отклонения среднеквадратического значения напряжения (5U(-)), %	от 0 до +20
Пределы допускаемой абсолютной погрешности измерения положительного и отрицательного отклонений среднеквадратического значения фазного и междуфазного напряжения для счетчиков трансформаторного (непосредственного) включения, %	±0,4 (±0,5)
Диапазон измерения угла фазового сдвига между фазными напряжениями основной частоты (фи) в диапазоне напряжений от 0,8ином н до 1,2ином в, °	от -180 до +180
Пределы допускаемой абсолютной погрешности измерения угла фазового сдвига между фазным напряжением и током основной частоты, °: - при 0,11ном < I < 1макс (0,11б < I < 1макс) - при 0,011ном < I < 0,11ном (0,051б < I < 0,11б)	±2 ±5
Диапазон измерения среднеквадратического значения фазных токов трансформаторного (непосредственного) включения (I), А	от 0,011ном до 1макс (от 0,051б до 1макс)
Пределы допускаемой относительной погрешности измерения среднеквадратического значения фазных токов для счетчиков трансформаторного (непосредственного) включения, %: - при 0,051ном < I < 1макс (0,11б < I < 1макс) - при 0,011ном < I < 0,051ном (0,051б < I < 0,11б)	±0,4 (±0,9) ±(0,4+0,02-|0,051ном/1Х-1|) (±(0,9+0,05-|0,1I6/Ix-1|))
Диапазон измерения длительности провала напряжения (Ata), с	от 0,01 до 60
Пределы допускаемой абсолютной погрешности измерения длительности провала напряжения, с	±0,02
Диапазон измерения глубины провала напряжения (бип), %	от 10 до 20
Пределы допускаемой абсолютной погрешности измерения глубины провала напряжения, %	±1,0
Диапазон измерения длительности временного перенапряжения (.Миер и), с	от 0,01 до 60
Пределы допускаемой абсолютной погрешности измерения длительности временного перенапряжения, с	±0,02

Наименование характеристики	Значение
Диапазон измерения значения перенапряжения, (бипер), % опорного напряжения	от 110 до 120
Пределы допускаемой абсолютной погрешности измерения значения перенапряжения, % опорного напряжения	±1,0
Пределы допускаемой дополнительной погрешности измерения частоты, напряжения и тока в диапазоне температур от -40 до +70 °С, 6tg, %	0,056д(^23)*
Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, с/сут	±0,5
Изменение точности хода часов в диапазоне рабочих температур, с/° С/сут: - во включенном состоянии в диапазоне температур от -40 до +70 °С	±0,1
- в выключенном состоянии в диапазоне температур от -40 до +70 °С	±0,22
Постоянная счетчика, имп./(кВт-ч), имп./(квар-ч), для счетчиков: режим испытательных выходов (А)
3х(57,7-115)/(100-200) В, 1(2) А	25000
3х(57,7-115)/(100-200) В, 5(10) А	5000
3х(120-230)/(208-400) В, 1(2) А	6250
3х(120-230)/(208-400) В, 5(10) А	1250
3х(120-230)/(208-400) В, 5(100) А	250
режим испытательных выходов (В)
3х(57,7-115)/(100-200) В, 1(2) А	800000
3х(57,7-115)/(100-200) В, 5(10) А	160000
3х(120-230)/(208-400) В, 1(2) А	200000
3х(120-230)/(208-400) В, 5(10) А	40000
3х(120-230)/(208-400) В, 5(100) А	8000
Нормальные условия измерений: - температура окружающего воздуха, °С	23±2
- относительная влажность, %	от 30 до 80
- атмосферное давление, кПа	от 84 до 106
* где 5д - пределы допускаемой основной погрешности измеряемой величины, t - температура
рабочих условий, t23 - температура 23 °С

Таблица 14 - Основные технические характеристики

Наименование характеристики	Значение
Полная мощность, потребляемая каждой последовательной цепью, В^А, не более	0,1
Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения без встроенного модуля, Вт (В-А), не более: - при 57,7 В	0,2 (0,35)
- при 115 В и 120 В	0,28 (0,55)
- при 230 В	0,53 (1,27)

Наименование характеристики	Значение
Начальный запуск счетчика, с, менее	5
Жидкокристаллический индикатор: - число индицируемых разрядов	8
- цена единицы младшего разряда при отображении энергии нарастающего итога, кВт-ч (квар-ч)	0,01
Тарификатор: - число тарифов	4
- число тарифных зон в сутках с дискретом 10 минут	144
- число типов дней	4
- число сезонов	12
Характеристики интерфейсов связи: - скорость обмена по оптическому порту (фиксированная), бит/с	9600
- скорость обмена по порту RS-485, бит/с	9600, 4800, 2400, 1200, 600, 300
- скорость обмена по радиоканалу, бит/с	38400
Скорость передачи данных в электрической сети, модуляция DCSK, бит/с	2400
Характеристики испытательных выходов: - количество испытательных изолированных конфигурируемых	2
выходов
- максимальное напряжение в состоянии «разомкнуто», В	30
- максимальный ток в состоянии «замкнуто», мА - выходное сопротивление:	50
в состоянии «разомкнуто», кОм, не менее	50
в состоянии «замкнуто», Ом, не более	200
Сохранность данных при прерываниях питания, лет: - информации, более	40
- внутренних часов (питание от батареи), не менее	16
	пароли двух уровней доступа, отдельный пароль для управ-
Защита информации	ления нагрузкой и аппаратная защита памяти метрологиче-
	ских коэффициентов
Самодиагностика	циклическая, непрерывная
Условия эксплуатации счетчиков внутренней установки: - температура окружающего воздуха, °С	от -40 до +70
- относительная влажность при 30 °С, %	до 90
- атмосферное давление, кПа (мм рт. ст.)	от 70 до 106,7 (от 537 до 800)
Условия эксплуатации счетчиков наружной установки: - температура окружающего воздуха, °С	от -40 до +70
- относительная влажность при 25 °С, %	до 100
- атмосферное давление, кПа (мм рт. ст.)	от 70 до 106,7 (от 537 до 800)
Степень защищенности корпуса от проникновения воды и внешних твердых предметов ГОСТ 14254-2015 - счетчиков внутренней установки и на DIN-рейку	IF51
- счетчиков наружной установки	IP55

Наименование характеристики	Значение
Средняя наработка до отказа, ч	220000
Средний срок службы, лет	30
Время восстановления, ч	2
Габаритные размеры, мм, не более:
- счетчиков внутренней установки
высота	289
длина	170
ширина	91
- счетчиков наружной установки
высота	198
длина	256
ширина	122
- счетчиков наружной установки со швеллером крепления на
опоре
высота	350
длина	256
ширина	130
- счетчиков установки на DIN-рейку
высота	150
длина	198
ширина	70
- Масса, кг, не более
- счетчика внутренней установки	1,8
- счетчика наружной установки	1,9
- счетчика для установки на DIN-рейку	1,0

Знак утверждения типа

наносится на панели счетчиков методом офсетной печати или лазерной маркировки и в эксплуатационной документации на титульных листах типографским способом.

Комплектность средства измерения

Таблица 15 - Комплект счетчиков

Наименование и условное обозначение	Обозначение документа	Количество
Счётчик электрической энергии многофункциональный ПСЧ-4ТМ.06.  .  . (одно из исполнений)		1 шт.
Формуляр ПСЧ-4ТМ.06. Часть 1	ИЛГШ.411152.189ФО	1 экз.
Формуляр ПСЧ-4ТМ.06. Часть 2	ИЛГШ.411152.189ФО1*	1 экз.
Руководство по эксплуатации ПСЧ-4ТМ.06. Часть 1	ИЛГШ.411152.189РЭ*	1 экз.
Руководство по эксплуатации ПСЧ-4ТМ.06. Часть 2. Методика поверки	ИЛГШ.411152.189РЭ1*	1 экз.
Руководство по эксплуатации ПСЧ-4ТМ.06. Часть 3. Дистанционный режим	ИЛГШ.411152.189РЭ2*	1 экз.
Руководство по эксплуатации. Часть 4. Измерение и учет потерь	ИЛГШ.411152.189РЭ3*	1 экз.

Наименование и условное обозначение	Обозначение документа	Количе ство
Программное обеспечение «Конфигуратор СЭТ-4ТМ» версии не ниже 23.03.21	ФРДС.00004-01*	1 шт.
Индивидуальная упаковка ПСЧ-4ТМ.06.01(03,05,07, 20, 21)	ИЛГШ.411915.393	1 шт.
Индивидуальная упаковка ПСЧ-4ТМ.06.60- ПСЧ-4ТМ.06.64)	ИЛГШ.411915.394	1 шт.
Индивидуальная упаковка ПСЧ-4ТМ.06.40- ПСЧ-4ТМ.06.43)	ИЛГШ.411915.395**	1 шт.
Терминал Т-1.02МТ (Т-1.02МТ/1)	ФРДС.468369.006**	1 шт.
Комплект монтажных частей:	ФРДС.411911.007**
Гермоввод	ФРДС.745162.001**	1 шт.
Швеллер	ФРДС.754342.001**	1 шт.
Уголок	ФРДС.746122.007**	1 шт.
Шуруп саморез М4.2х13.32.ЛС59-1.139 DIN968**		2 шт.
Винт В2.М4-6ях10.32.ЛС59-1.136 ГОСТ 17473-80**		2 шт.
Шайба 4Л 34.БрКМц3-1.136 ГОСТ 6402-70**		2 шт.
Шайба А 4.32.ЛС59-1.136 ГОСТ 10450-78**		2 шт.
Дюбель-гвоздь фасадный KAT N 10x100 ***		2 шт.
Примечания 1 * Документы в электронном виде, включая сертификаты и ПО «Конфигуратор СЭТ-4ТМ», доступны на сайте предприятия-изготовителя. 2 В комплект поставки счетчиков с установленным дополнительным интерфейсным модулем входит формуляр из комплекта поставки модуля; руководство по эксплуатации модуля доступно на сайте предприятия-изготовителя. 3 Эксплуатационная документация на счетчик, терминал и дополнительный модуль на бумажном носителе или флеш-накопителе поставляются по отдельному заказу. 4 ** Поставляются со счетчиками наружной установки. Терминал поставляется со счётчиками наружной установки ПСЧ-4ТМ.06.40, ПСЧ-4ТМ.06.41в двух вариантах исполнения, что в явном виде указывается при заказе: - Т-1.021МТ с питанием от сети переменного тока и с резервным питанием от двух алкалиновых батарей или двух аккумуляторов типоразмера ААА; - Т-1.02МТ/1 без источника сетевого электропитания и с питанием только от двух алкалиновых батарей или двух аккумуляторов типоразмера ААА; Терминал может иметь другой тип или не входить в состав комплекта поставки по отдельному заказу. 5 *** Поставляются по отдельному заказу Ремонтная документация разрабатывается и поставляется по отдельному договору с организациями, проводящими послегарантийный ремонт счётчиков.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе ИЛГШ.411152.189РЭ «Счетчик электрической энергии многофункциональный ПСЧ-4ТМ.06. Руководство по эксплуатации. Часть 1». Раздел 2 Описание счетчика и принципа его работы.

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии многофункциональным ПСЧ-4ТМ.06

ГОСТ 8.551-2013 ГСИ Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц.

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S.

ГОСТ 31819.23-2005 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии.

ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования».

ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств».

ИЛГШ.411152.189ТУ «Счетчики электрической энергии многофункциональные ПСЧ-4ТМ.06. Технические условия».

Изготовитель

Акционерное общество «Нижегородское научно-производственное объединение имени М.В. Фрунзе» (АО «ННПО имени М.В. Фрунзе»).

ИНН 5261077695

Адрес: 603950, г. Нижний Новгород, пр. Гагарина, 174.

Телефон: +7 (831) 465-15-87.

Web-сайт: www.nzif.ru.

Е-mail: mail@nzif.ru.

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»).

Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1.

Телефон 8-800-200-22-14.

Web-сайт: www.nncsm.ru.

Е-mail: mail@nncsm.ru.

Регистрационный номер 30011-13 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» марта 2022 г. № 770

Лист № 1 Регистрационный № 84931-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 442 ПСУ ПРНУ

Назначение средства измерений

Система измерений количества и показателей качества нефти № 442 ПСУ ПРНУ (далее по тексту - СИКН) предназначена для автоматизированных измерений массы нефти.

Описание средства измерений

Принцип действия СИКН основан на использовании прямого метода динамических измерений массы брутто нефти с помощью расходомеров массовых Promass (модификации Promass 300) (далее по тексту - МПР). Выходные электрические сигналы измерительных преобразователей МПР поступают на соответствующие входы измерительно-вычислительного контроллера OMNI-3000/6000 (далее по тексту - ИВК), который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

Массу нетто нефти определяют как разность массы брутто нефти и массы балласта. Массу балласта определяют как сумму масс воды, хлористых солей и механических примесей в нефти.

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

Конструктивно СИКН состоит из блока измерительных линий (БИЛ), блока измерений показателей качества нефти (далее по тексту - БИК), блока стационарной поверочной установки (ПУ) и системы сбора и обработки информации (далее по тексту - СОИ). Технологическая обвязка и запорная арматура СИКН не допускает неконтролируемые пропуски и утечки нефти.

БИЛ состоит из двух рабочих измерительных линий (ИЛ) и одной резервной ИЛ.

БИК выполняет функции определения текущих показателей качества нефти и автоматического отбора проб для лабораторного контроля показателей качества нефти. Отбор представительной пробы нефти в БИК осуществляется по ГОСТ 2517-2012 через пробозаборное устройство.

СОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав СОИ входят: ИВК, осуществляющие сбор измерительной информации и формирование отчетных данных; автоматизированное рабочее место оператора (далее по тексту - АРМ оператора), оснащенное средствами отображения, управления и печати.

В состав СИКН входят следующие СИ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее по тексту - рег. №)), приведенные в таблице 1.

Т а б л и ц а 1 - Состав СИКН

Наименование СИ	Рег. №
Расходомеры массовые Promass (модификации Promass 300)	68358-17
Термопреобразователи универсальные ТПУ 0304	50519-17
Преобразователи измерительные 3144 к датчикам температуры	14683-00
Термопреобразователи сопротивления платиновые серии 65	22257-01
Преобразователи давления измерительные АИР-20/М2	63044-16
Преобразователи давления измерительные EJX	28456-04
Преобразователи давления измерительные 3051	14061-99
Преобразователи плотности жидкости измерительные модели 7835	15644-01
Преобразователи плотности жидкости «ТН-Плотномер-25-6,3»	77871-20
Преобразователи плотности и вязкости жидкости измерительные модели 7827	15642-01
Влагомеры нефти поточные УДВН - 1пм	14557-01, 14557-05
Счетчики жидкости турбинные CRA/MRT 97	22214-01
Измерительно-вычислительные контроллеры OMNI-3000/6000	15066-01
Преобразователи измерительные (барьеры искрозащиты) серии |iZ600	28979-05
Манометры МП показывающие и сигнализирующие	59554-14
Манометры для точных измерений типа МТИ	1844-15
Термометры ртутные стеклянные лабораторные ТЛ-4	303-91

СИКН обеспечивает выполнение следующих функций:

• - автоматическое измерение массового расхода нефти в рабочем диапазоне (т/ч);

• - автоматическое измерений массы брутто нефти в рабочем диапазоне расхода (т);

• - автоматическое измерение температуры (°С), давления (МПа), плотности (кг/м³), вязкости (мм²/с) и объемной доли воды (%) в нефти;

• - вычисление массы нетто нефти (т) с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;

• - поверку и контроль метрологических характеристик МПР по ПУ;

• - автоматический и ручной отбор объединенной пробы нефти;

• - регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;

• - защита информации от несанкционированного доступа.

Для исключения возможности несанкционированного вмешательства, которое может влиять на показания СИ, входящих в состав СИКН, обеспечена возможность пломбирования в соответствии с МИ 3002-2006.

Нанесение знака поверки на СИКН не предусмотрено. Знак поверки наносится на свидетельство о поверке СИКН.

Программное обеспечение

СИКН реализовано в ИВК и в АРМ оператора, оснащенные средствами отображения, управления и печати. Идентификационные данные программного обеспечения (ПО) СИКН приведены в таблице 2. Уровень защиты ПО СИКН «средний» в соответствии с Р 50.2.077-2014.

Т а б л и ц а 2 - Идентификационные данные ПО СИКН

Идентификационные данные (признаки)	Значение
	АРМ оператора	ИВК
Идентификационное наименование ПО	OmsPSU442	-
Номер версии (идентификационный номер) ПО	1.14	024.73
Цифровой идентификатор ПО	D653630C	EFA1
Алгоритм вычисления цифрового идентификатора	CRC32	-

Метрологические и технические характеристики

Т а б л и ц а 3 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений расхода, т/ч	от 24,7 до 67,1
Пределы допускаемой относительной погрешности измерений массы брутто нефти, %	±0,25
Пределы допускаемой относительной погрешности измерений массы нетто нефти, %	±0,35

Т а б л и ц а 4 - Основные технические характеристики

Наименование характеристики	Значение
Измеряемая среда	нефть по ГОСТ Р 51858
Количество ИЛ, шт.	3 (2 рабочие ИЛ и 1 резервная ИЛ)
Давление измеряемой среды, МПа - рабочее - максимально допустимое	от 0,24 до 2,51 4,0
Характеристики измеряемой среды: - температура, °С - плотность в рабочем диапазоне температуры, кг/м3 - вязкость кинематическая в рабочем диапазоне температуры, мм2/с - массовая доля воды, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - массовая доля механических примесей, %, не более - содержание свободного газа, %	от 0 до +30 от 825 до 895 от 2 до 90 1,0 100,0 0,05 не допускается
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	220; 380 50
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более	от -47 до +40 95
Средний срок службы, лет, не менее	8
Режим работы СИКН	периодический

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Комплектность средства измерений

Т а б л и ц а 5 - Комплектность СИ

Наименование	Обозначение	Количество
Система измерений количества и показателей качества нефти № 442 ПСУ ПРНУ, зав. № 442	СИКН №442 ПСУ ПРНУ	1 шт.
Инструкция по эксплуатации	-	1 экз.
Методика поверки	НА.ГНМЦ.0631-21 МП	1 экз.

Сведения о методиках (методах) измерений

представлены в документе Инструкция «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 442 ПСУ Пермского РНУ АО «Транснефть - Прикамье», ФР.1.29.2021.41020.

Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 442 ПСУ ПРНУ

Постановление Правительства Российской Федерации от 16.11.2020 № 1847 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений

Приказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Изготовитель

Акционерное общество «Транснефть-Прикамье» (АО «Транснефть-Прикамье»)

ИНН: 1645000340

Адрес: 420081, Республика Татарстан, г. Казань, ул. Патриса Лумумбы, д. 20, корпус 1

Телефон (факс): +7 (843) 279-04-20 (+7 (843) 279-01-12)

Испытательный центр

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

Адрес:420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а

Телефон (факс): +7 (843) 567-20-10, 8-800-700-68-78 (+7 (843) 567-20-10)

E-mail: gnmc@nefteavtomatika.ru

Аттестат аккредитации АО «Нефтеавтоматика» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311366 от 27.07.2017 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» марта 2022 г. № 770

Лист № 1 Регистрационный № 84932-22 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Союз

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Союз (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК) АИИС КУЭ ЕНЭС, включающий центры сбора и обработки данных (ЦСОД) Исполнительного аппарата (ИА) и Магистральных электрических сетей (МЭС), устройство синхронизации системного времени (УССВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные ток и напряжение преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по проводным линиям связи (интерфейс RS-485).

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. В состав ИВК входит УССВ «Радиосервер точного времени РСТВ-01» (регистрационный номер 40586-12), которое обеспечивает автоматическую непрерывную синхронизацию часов сервера сбора ИВК с национальной шкалой координированного времени UTC (SU).

Синхронизация часов УСПД выполняется автоматически при расхождении с часами сервера сбора ИВК более чем 1 с, с интервалом проверки текущего времени не более 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

СОЕВ обеспечивает синхронизацию времени компонентов АИИС КУЭ от источника точного времени, регистрацию даты, времени событий с привязкой к ним данных измерений количества электрической энергии с точностью ±5 с.

Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Заводской номер указывается в формуляре АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer_USPD.exe

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Состав первого и второго уровней АИИС КУЭ

№ ИК	Наименование ИК	Состав первого и второго уровней АИИС КУЭ
		Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	УСПД
1	КЛ 20 кВ Союз-Сколтех СП-10 №1 (СП71115А) (яч.109)	4MC кл.т. 0,5S Ктт = 100/5 рег. № 44089-10	GBE24 (4MT24) кл.т. 0,5 Ктн = (20000/V3)/(100/V3) рег. № 50639-12	Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11	RTU-325H рег. № 44626-10
2	КЛ 20 кВ Союз- СП-18 №2 (СП 7118Б) (яч.207)	4MC кл.т. 0,5S Ктт = 100/5 рег. № 44089-10	GBE24 (4MT24) кл.т. 0,5 Ктн = (20000/V3)/(100/V3) рег. № 50639-12	Альфа А1800 кл.т. 0,2S/0,5 рег. № 31857-11
Примечания 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2 и в других разделах описания типа, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть. 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		11(2)% < I изм< I 5 %	I5 %<I изм< 20 %	I20 Уо^измСш0/»	I100 %<Iизм<I120%
1, 2 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5)	1,0	1,8	1,1	0,9	0,9
	0,8	2,5	1,6	1,2	1,2
	0,5	4,8	3,0	2,2	2,2
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
		52%,	55 %,	520 %,	5100 %,
		I2% < I изм< I 5 %	I5 %<I изм< 20 %	I20 %<IиЗM<I100%	I100 %<Iизм<I120%
1, 2 (Счетчик 0,5; ТТ 0,5S; ТН 0,5)	0,8	4,0	2,5	1,9	1,9
	0,5	2,4	1,5	1,2	1,2
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		I1(2)% < I изм< I 5 %	I5 %<I изм< 20 %	I20 %<IиЗM<I100%	I100 %<Iизм<I120%
1, 2 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5)	1,0	1,9	1,2	1,0	1,0
	0,8	2,6	1,7	1,4	1,4
	0,5	4,8	3,0	2,3	2,3
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95
		52%,	55 %,	520 %,	5100 %,
		I2% < I изм< I 5 %	I5 %<I изм< 20 %	I20 %<IиЗM<I100%	I100 %<Iизм<I120%
1, 2 (Счетчик 0,5; ТТ 0,5S; ТН 0,5)	0,8	4,2	2,9	2,3	2,3
	0,5	2,7	2,0	1,7	1,7

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов

АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±А), с

Пр имечания

• 1 Границы интервала допускаемой относительной погрешности 51(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 51(2)%р и 52%q для cos9<1,0 нормируются от I2%.

• 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Нормальные условия: параметры сети: - напряжение, % от Ином	от 99 до 101
- ток, % от 1ном	от 1 до 120
- коэффициент мощности	0,87
- частота, Гц	от 49,85 до 50,15
температура окружающей среды, °C: - для счетчиков электроэнергии	от +21 до +25
Рабочие условия: параметры сети: - напряжение, % от Ином	от 90 до 110
- ток, % от 1ном	от 1 до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН	от -45 до +40
- для счетчиков	от +10 до +30
- для УСПД	от +10 до +30
- для сервера, УССВ	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Альфа А1800: - средняя наработка до отказа, ч, не менее	120000
- среднее время восстановления работоспособности, ч	72
УСПД RTU-325H: - средняя наработка до отказа, ч, не менее	55000
радиосервер точного времени РСТВ-01: - средняя наработка на отказ, ч, не менее	55000
Глубина хранения информации счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	45
УСПД: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее	3,5

Надежность системных решений:

- резервирование питания УСПД с помощью источника бесперебойного питания и

устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

- параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока	4MC	6 шт.
Трансформатор напряжения	GBE24 (4MT24)	6 шт.
Счетчик электрической энергии трехфазный многофункциональный	Альфа А1800	2 шт.
Устройство сбора и передачи данных	RTU-325H	1 шт.
Радиосервер точного времени	РСТВ-01	1 шт.
Формуляр	АУВП.411711.ФСК.042.342.ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Союз», аттестованном ФБУ «Ростест-Москва», уникальный номер записи об аккредитации RA.RU.311703 в Реестре аккредитованных лиц.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Союз

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Общество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)

ИНН 7733157421

Адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17, стр. 5, этаж 3

Телефон: +7 (495) 620-08-38

Факс: +7 (495) 620-08-48

Web-сайт: www.ackye.ru

E-mail: eaudit@ackye.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных лиц

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «25» марта 2022 г. № 770

Лист № 1 Регистрационный № 84933-22 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения JDZX9-35

Назначение средства измерений

Трансформаторы напряжения JDZX9-35 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание средства измерений

Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

По конструктивному исполнению трансформаторы напряжения являются однофазными, с одним изолированным выводом первичной обмотки, другой вывод первичной обмотки при эксплуатации подлежит заземлению. В конструкции трансформаторов напряжения предусмотрена установка предохранительного устройства со сменным плавким предохранителем. Магнитопровод, предохранительное устройство, первичная и вторичные обмотки трансформаторов напряжения залиты эпоксидным компаундом, который обеспечивает требуемую электрическую прочность изоляции, защиту обмоток и предохранительного устройства от проникновения влаги, а также от механических повреждений.

Трансформаторы напряжения выпущены с одной основной (измерительной) вторичной обмоткой и одной дополнительной вторичной обмоткой, предназначенной для питания цепей защиты, автоматики, управления, сигнализации, а также для контроля изоляции сети. Панель с выводами вторичных обмоток и заземляемым выводом первичной обмотки имеет защитную диэлектрическую крышку, которая крепится винтами, имеющими отверстия для пломбирования.

Трансформаторы напряжения имеют опорную металлическую плиту с четырьмя отверстиями для их крепления и четырьмя отверстиями с резьбой М12, предназначенных для выполнения такелажных операций.

Трансформаторы напряжения предназначены для внутренней установки в комплектные распределительные устройства (КРУ) в электроустановках переменного тока частоты 50 Гц с классом напряжения 35 кВ.

К трансформаторам напряжения данного типа относятся трансформаторы напряжения двух модификаций:

JDZX9-35, зав. № 090821471, 090821475, 090821476, 090821477, 090821478, 090821479, 090821480;

JDZX9-35R, зав. № 100820849, 100820850, 100820851, 100820852, 100820853, 100820854.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

Общий вид средства измерений с указанием места пломбировки, места нанесения

заводского номера приведен на рисунке 1.

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное напряжение первичной обмотки и1ном, кВ	35/\3
Номинальное напряжение вторичной обмотки и2ном, В	100/\3
Номинальная частота Гном, Гц	50
Класс точности основной вторичной обмотки по ГОСТ 1983	0,5
Номинальная мощность основной вторичной обмотки, В^А	50

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С	от -10 до +40

Знак утверждения типа

Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор напряжения	JDZX9-35	1 шт.
Паспорт	JDZX9-35	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Общие сведения» паспорта трансформатора напряжения

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения JDZX9-35

ГОСТ Р 8.746-2011 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ

Техническая документация изготовителя

Изготовитель

Фирма «Dalian No.1 Instrument Transformer Co., Ltd.», Китай

Адрес: Pulandian, Dalian City, Liaoning Province, China

Испытательный центр

Федеральное бюджетное учреждение «Государственный стандартизации, метрологии и испытаний в г. Москве и (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д.31

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11

Факс: +7 (499) 124-99-96

Web-cайт: www.rostest.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «25» марта 2022 г. № 770

Лист № 1 Регистрационный № 84934-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения UTD-123

Назначение средства измерений

Трансформаторы напряжения UTD-123 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание средства измерений

Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

Трансформаторы напряжения представляют собой трансформаторы индуктивного типа. Имеют первичную и вторичные обмотки, размещенные на едином сердечнике и изолированные бумажно-масляной изоляцией. Обмотки и сердечник заключены в герметичный бак, заполненный маслом. Высоковольтный ввод расположен на головной части трансформатора, помещенной на фарфоровом изоляторе, заполненном маслом. Трансформаторы закрыты герметично и работают при постоянном давлении. Вывод Х первичной обмотки заземляется. Выводы вторичных обмоток подключены к клеммам контактной коробки на основании трансформатора. Трансформаторы предназначены для наружной установки. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.

К трансформаторам напряжения данного типа относятся трансформаторы напряжения UTD-123 зав. № 0506859/1, 0506859/2, 0506859/3, 0506859/4, 0506859/5, 0506859/6, 0911226/10, 0911226/11, 0911226/12, 0911226/13, 0911226/14, 0911226/15, 0911223/1, 0911223/2, 0911223/3, 0911223/4, 0911223/5, 0911223/6, 0911222/1, 0911222/2, 0911222/3, 0911222/4, 0911222/5, 0911222/6, 0911222/7, 0911222/8, 0911222/9, 0911222/10, 0911222/11, 0911222/12, 0911222/13, 0911222/14, 0911222/15, 0911222/16, 0911222/17, 0911222/18, 0911222/19, 0911222/20, 0911222/21.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки,

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

	Значение для заводских номеров
	0506859/1,	0911226/10,	0911223/1,	0911222/1, 0911222/2, 0911222/3, 0911222/4, 0911222/5, 0911222/6, 0911222/7, 0911222/8, 0911222/9, 0911222/10, 0911222/11, 0911222/12,
	0506859/2,	0911226/11,	0911223/2,
Наименование характеристики	0506859/3,	0911226/12,	0911223/3,
	0506859/4,	0911226/13,	0911223/4,	0911222/13, 0911222/14, 0911222/15, 0911222/16, 0911222/17, 0911222/18,
	0506859/5,	0911226/14,	0911223/5,
	0506859/6	0911226/15	0911223/6
				0911222/19, 0911222/20,
				0911222/21
Номинальное напряжение	110/^3	110/^3	110/^3	110/^3
первичной обмотки и^ом, кВ
Номинальное напряжение	100/^3	100/^3	100/^3	100/^3
вторичной обмотки и2ном, В
Номинальная частота Гном, Гц	50	50	50	50
Класс точности основной вторичной обмотки по ГОСТ 1983	0,2	0,2	0,2	0,2	0,5
Номинальная мощность основной вторичной обмотки, В^А	20	50; 120	100; 120	50; 120	250

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С	от -55 до +45

Знак утверждения типа

Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор напряжения	UTD-123	1 шт.
Паспорт	UTD-123	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Общие сведения» паспорта трансформатора напряжения

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения UTD-123

ГОСТ Р 8.746-2011 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ

Техническая документация изготовителя

Изготовитель

Фирма «Electrotecnica Arteche Hermanos S.A.», Испания

Адрес: Derio Bidea, № 28. 48100 Mungia. Vizcaya. Espana (Spain)

Телефон: (+34) 94 601 1200

Факс: (+34) 94 674 07 12

Web-сайт: www.arteche.es

E-mail: info@arteche.es

Испытательный центр

Федеральное бюджетное учреждение «Государственный стандартизации, метрологии и испытаний в г. Москве и (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д.31

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11

Факс: +7 (499) 124-99-96

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре

RA.RU.310639

---
