УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «11» августа 2021 г. № 1734

Лист № 1 Регистрационный № 50009-12 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики газа и пара моделей GF868, GM868, XGM868, GS868, XGS868, GC868, PT878GC, CTF878, IGM878.

Расходомеры-счетчики газа и пара моделей  GF868,  GM868/XGM868,

GS868/XGS868, GC868, PT878GC, CTF878, IGM878 (далее - расходомеры-счетчики) предназначены для измерения скорости, объемного расхода (объема) природного, попутного нефтяного, факельного и других газов, массового расхода (массы) водяного пара, а также вычисления объемного расхода и объема попутного нефтяного, факельного газов, приведенных к стандартным условиям по ГОСТ 2939-63.

Расходомеры-счетчики состоят из ультразвуковых преобразователей и электронновычислительного блока (далее - ЭВБ).

Принцип действия расходомеров-счетчиков основан на ультразвуковом времяимпульсном методе измерений. Ультразвуковые преобразователи, установленные выше и ниже по течению потока, посылают и принимают кодированные ультразвуковые сигналы, проходящие через поток газа или пара. ЭВБ по разности времен перемещения импульсов по направлению потока и против него, используя методы цифровой обработки в сочетании с современными способами кодирования и корреляционного детектирования сигнала, рассчитывает скорость потока. На основе измеренной скорости потока и диаметра измерительного трубопровода ЭВБ проводит расчет объемного расхода и объема газа или пара.

Для обеспечения максимальной точности могут использоваться двухканальные модели, которые могут быть установлены для двух лучевого измерения скорости, объемного расхода (объема) в одном месте трубопровода, а так же может применяться для измерения скорости, объемного расхода (объема) в двух различных трубопроводах или в двух различных точках одного трубопровода. Расходомеры-счетчики с врезными ультразвуковыми преобразователями могут комплектоваться измерительным участком. Для обеспечения доступа к ультразвуковым преобразователям расходомеры-счетчики могут комплектоваться запорной арматурой, позволяющей извлекать ультразвуковые преобразователи без остановки технологического процесса при рабочем давлении. Расходомеры-счетчики могут использоваться во взрывоопасных зонах.

Расходомеры-счетчики имеют аналоговые токовые входы для подключения преобразователей давления и температуры.

Расходомеры-счетчики модели GF868 (далее - GF868) предназначены для измерения скорости, объемного расхода (объема) попутного нефтяного, факельного газов при рабочих условиях, а также при использовании преобразователей давления и температуры вычисления объемного расхода (объема) попутного нефтяного, факельного газов, приведенного к стандартным условиям по ГОСТ 2939-63. Расчет физических свойств газа осуществляется по

методике ГСССД МР-113-03. Расходомер GF868 позволяет измерять массовый расход и массу факельного газа. Ультразвуковые преобразователи могут быть установлены в измерительный участок или непосредственно в технологическую линию, используя процедуру «горячей или холодной врезки». Электронный блок может быть установлен на расстоянии до 300 м от преобразователей.

Расходомеры-счетчики моделей GM868, XGM868 (далее - GM868, XGM868) общепромышленного назначения предназначены для измерения скорости, объемного расхода и объема при рабочих условиях природного, попутного нефтяного, факельного и других газов.

Расходомеры-счетчики моделей GS868, XGS868 (далее - GS868, XGS868) предназначены для измерения скорости, объемного расхода (объема) насыщенного и перегретого пара, а также при использовании преобразователей давления и температуры расчета массового расхода (массы) насыщенного и перегретого пара.

Расходомеры-счетчики модели GC868 (далее - GC868) предназначены для измерения скорости, объемного расхода (объема) при рабочих условиях природного, попутного нефтяного и других газов под давлением. Расходомеры-счетчики модели GC868 имеют накладные ультразвуковые преобразователи, не требующие врезки в трубопровод, что особенно эффективно при измерении расхода газов, вызывающих эрозию и коррозию, токсических, высокочистых или стерильных газов, а также в практических задачах, где врезка датчиков в трубу нежелательна.

Расходомеры-счетчики модели PT878GC (далее - PT878GC) предназначены для измерения скорости, объемного расхода (объема) при рабочих условиях природного, попутного нефтяного и других газов. PT878GC имеют портативный ЭВБ с независимым питанием от аккумуляторных батарей и накладные ультразвуковые преобразователи. ЭВБ имеет инфракрасный порт связи, позволяющий передавать или выводить на печать данные, как в реальном масштабе времени, так и сохраненные в памяти.

Расходомеры-счетчики модели CTF878 (далее -  CTF878) используют

корелляционный меточный метод и предназначены для измерения скорости, объемного расхода (объема) при рабочих условиях природного, попутного нефтяного и других газов, с небольшим давлением и плотностью не менее 1,2 кг/м³ при рабочих условиях. CTF878 имеет стационарное исполнение с накладными ультразвуковыми преобразователями, не требующими врезки в измерительный трубопровод. Поэтому CTF878 могут применяться для измерения расхода газов, вызывающих эрозию и коррозию, а также токсичных, высокочистых и стерильных газов.

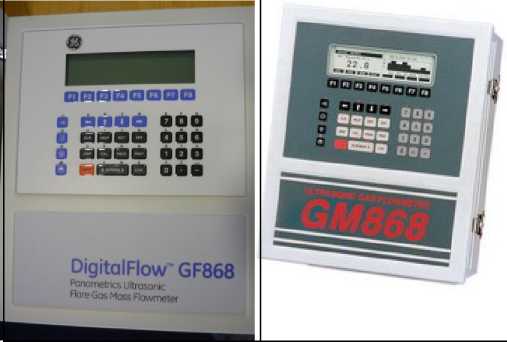

GF868         GM868, GS868

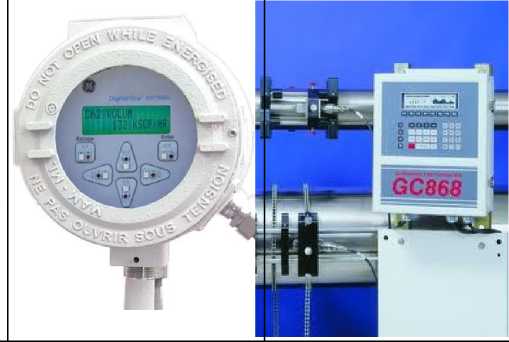

XGM868, XGS868        GC868

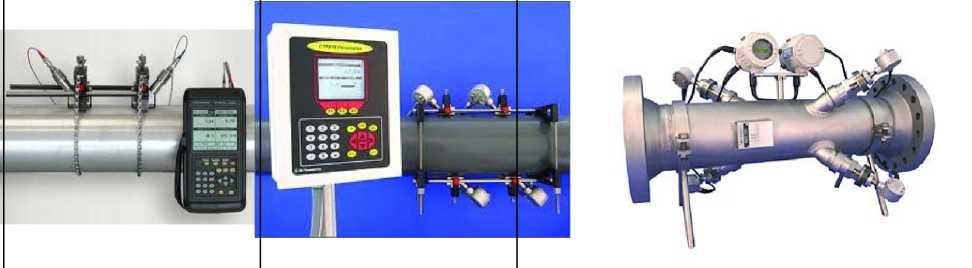

PT878GC           CTF878

IGM878

Расходомеры-счетчики модели IGM878 (далее - IGM 878) предназначены для измерения с высокой точностью скорости, объемного расхода (объема) природного, попутного нефтяного и других газов. IGM 878 состоит из ЭВБ и двух пар врезных ультразвуковых преобразователей, установленных на специально изготовленном измерительном участке с фланцевыми соединениями.

ЭВБ расходомеров-счетчиков обеспечивают выполнение следующих функций:

• - цифровая обработка сигналов поступающих с ультразвуковых преобразователей;

• - измерение и преобразование входных аналоговых сигналов постоянного тока от преобразователей давления и температуры;

• - обработка, отображение и хранение измерительной информации и настроечных параметров расходомеров-счетчиков;

• - передача измерительной информации по аналоговым и различным цифровым интерфейсам;

• -   защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.

В комплект поставки расходомеров-счетчиков может входить программный пакет PanaView, для установки на операторские и инженерные станции с установленной операционной системой Windows. Программный пакет PanaView позволяет производить следующие операции:

• - загружать в расходомеры-счетчики и сохранять из расходомеров-счетчиков конфигурационные данные;

• - формировать протоколы и графики, основываясь на измерительной информации хранящейся в расходомерах-счетчиках;

• - отображать и строить графики по текущим значениям измеряемых параметров.

Программный пакет PanaView реализует протоколы связи IDM и PanaLink и поддерживает коммуникационные интерфейсы связи RS232, RS485, Ethernet и инфра красный интерфейс связи.

Программное обеспечение

Расходомеры-счетчики имеют встроенное программное обеспечение (далее - ПО). ПО расходомеров-счетчиков имеет уровень защиты С по МИ 3286-2010. Защита ПО расходомеров-счетчиков от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется путем аутентификации (введением пароля администратора), ведения доступного только для чтения журнала событий и ошибок. Возможность внесения преднамеренных и непреднамеренных изменений в ПО расходомеров-счетчиков исключается наличием в расходомерах-счетчиках функции определения целостности ПО при включении и ограничением свободного доступа к цифровым интерфейсам связи.

Идентификация ПО расходомеров-счетчиков осуществляется путем отображения на дисплее расходомера-счетчика или подключенного к нему инженерного персонального компьютера структуры идентификационных данных, содержащей номер версии ПО расходомера-счетчика. Идентификационные данные ПО расходомеров-счетчиков приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО расходомеров-счетчиков.

Метрологические и технические характеристики расходомеров-счетчиков приведены в таблицах 2-5.

Таблица 2 - Метрологические и технические характеристики GF868 и GM868, XGM868

Таблица 3 - Метрологические и технические характеристики GC868 и GS868, XGS868

Таблица 4 - Метрологические и технические характеристики PT878GC и CTF878

Таблица 5 - Метрологические и технические характеристики IGM878

наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус ЭВБ расходомеров-счетчиков в виде голографической наклейки.

Комплектность средства измерений

Комплексность поставки расходомеров-счетчиков приведена в таблице 6. Таблица 6 - Комплектность

Метод измерения расходомеров-счетчиков описан в руководствах по эксплуатации расходомеров-счетчиков.

Нормативные документы, устанавливающие требования к расходомерам-счетчикам

ГОСТ 8.618-2006 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа

ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (Код IP)

ГОСТ Р 51330.0-99 Электрооборудование взрывозащищенное. Часть 0.Общие требования

ГОСТ Р 51330.1-99 Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка»

• - осуществление государственных учетных операций;

• - осуществление торговли и товарообменных операций.

Фирма «Baker Hughes EMEA Unlimited Company», Ирландия

Адрес: Sensing House, Shannon Free Zone East, Shannon, Co. Clare, V14 V992, Ireland

Телефон: +353 61 470 200

Web-сайт: www.bakerhughesds.com

ГЦИ СИ ООО «СТП» Регистрационный номер №30138-09.

Республика Татарстан, 420029, г. Казань, ул. Сибирский тракт 34, корп.013, офис306, Телефон: (843)214-20-98

Факс (843)227-40-10

E-mail: office@ooostp.ru

Http: www.ooostp.ru
