МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

П Р И К А З

03 ноября 2023 г.                                                                №     2323

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных   изменений,   не влияющих

на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

  Е.Р.Лазаренко

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

ОТ « 03 »    ноября____2023 Г. № 2323

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

Акционерное общество «Инновационный центр «Буревестник» (АО «ИЦ «Буревестник»), г. Санкт-Петербург

ФГУП «ВНИИМ

им. Д.И.Менделеева», г. Санкт-Петербург

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» ноября 2023 г. № 2323

Лист № 1 Регистрационный № 55632-13 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные M-ER

Весы электронные M-ER предназначены для статического измерения массы.

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый выходной сигнал, изменяющийся пропорционально массе взвешиваемого груза. Далее аналоговый электрический сигнал в устройстве обработки аналоговых данных преобразуется в цифровой вид и через устройство обработки цифровых данных передается на цифровой дисплей для индикации массы взвешенного груза.

Конструктивно весы состоят из корпуса, грузоприемного устройства (далее - ГПУ) с весоизмерительными тензорезисторными датчиками, клавиатуры, первичного и/или вторичного цифровых дисплеев: массы, цены, стоимости. Первичный дисплей может располагаться на корпусе весов на стойке или может быть соединен с ГПУ гибким кабелем. как показано на рисунках 1, 3, 4; вторичный дисплей располагается на стойке как показано на рисунке 2.

Весы выпускаются в 19 модификациях, отличающихся исполнениями, метрологическими характеристиками, размерами ГПУ, набором исполняемых сервисных функций, наличием стойки с первичным или вторичным дисплеем или их отсутствием:

M-ER[XYZ][K]-[6].[1]; M-ER[XYZ][K]-[15].[2]; M-ER[XYZ][K]-[30].[5]; M-ER[XYZ][K]-[32].[5]; M-ER[XYZ][K]-[60].[20]; M-ER[XYZ][K]-[150].[50]; M-ER[XYZ][K]-[300].[100]; M-ER[XYZ][K]-[600].[200]; M-ER[XYZ][K]-[3].[05/1]; M-ER[XYZ][K]-[6].[1/2]; M-ER[XYZ][K]-[15].[2/5]; M-ER[XYZ][K]-[30].[5/10]; M-ER[XYZ][K]-[32].[5/10]; M-ER[XYZ][K]-[60].[10/20]; M-ER[XYZ][K]-[150].[20/50]; M-ER[XYZ] [K]-[200].[50/100]; M-ER[XYZ] [K]-[300].[50/100]; M-ER[XYZ] [K]-[1000].[200/500]; M-ER[XYZ] [K]-[2000].[500/1000];

Весы выпускаются однодиапазонными и двухинтервальными.

Весы имеют следующие устройства и функции:

- устройство индикации отклонения от нуля (ГОСТ OIML R 76-1-2011, п. 4.5.5);

- устройство первоначальной установки на нуль весов (ГОСТ OIML R 76-1-2011, п. Т.2.7.2.4);

- устройство автоматической и полуавтоматической установки на нуль (ГОСТ OIML R 76-1-2011, п.п. Т.2.7.2.2, Т.2.7.2.3);

- устройство слежения за нулем (ГОСТ OIML R 76-1-2011, п. Т.2.7.3);

- устройство выборки массы тары (ГОСТ OIML R 76-1-2011, п. Т.2.7.4);

- устройство сигнализации о перегрузке (звуковой и визуальной).

Питание весов осуществляется от сети переменного тока, или встраиваемых перезаряжаемых, или неперезаряжаемых батарей.

В весах предусмотрены следующие режимы работы (ГОСТ OIML R 76-1-2011, п.4.20): - счетный режим;

- суммирование;

- статистическая обработка;

- вычисление процентных соотношений.

Обозначение весов при заказе имеет вид M-ER [XYZ][K]-[Max].[d] где M-ER - обозначение типа весов;

X и Z - цифры от 0 до 9 - внутризаводские идентификаторы серии разработки сборки;

Y - 2 или 3 - условное обозначение исполнения:

• 2 - исполнение настольное;

• 3 - исполнение напольное.

К - A, B, C, M, X, P, U, L, F, D - условное обозначение конструктивных особенностей и сервисных функций:

где A - наличие перезаряжаемого элемента питания (аккумулятора);

B - наличие сменного элемента питания (батарейки);

C - наличие в весах счетного режима;

M - клавиатура с дополнительными функциональными клавишами;

X - антивандальное исполнение компонентов;

P - дисплей располагается на стойке;

U - уменьшенный по сравнению со стандартным размер грузоприемной платформы;

L - грузоприемная платформа увеличенных размеров;

F - упрощенная модификация весов с индикатором массы;

D - дополнительный (внешний) дисплей с информацией о массе.

Max - максимальное значение нагрузки в килограммах;

d - действительная цена деления в граммах (d1/d2) - для двухинтервальных модификаций. На маркировочной табличке указаны:

• -  наименование и обозначение весов;

• - товарный знак предприятия-изготовителя;

• - обозначение класса точности весов по ГОСТ OIML R 76-1-2011;

• - знак утверждения типа средства измерений;

• - значение максимальной нагрузки (Max);

• - значение минимальной нагрузки (Min);

• - значения поверочного интервала (е);

• - значение максимальной выборки массы тары (Т^-);

• - номер весов в цифровом формате по системе нумерации предприятия-изготовителя; параметры электрического питания

Общий вид конструктивных исполнений весов показан на рисунке 1, 2, 3, 4 схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки на рисунке 5.

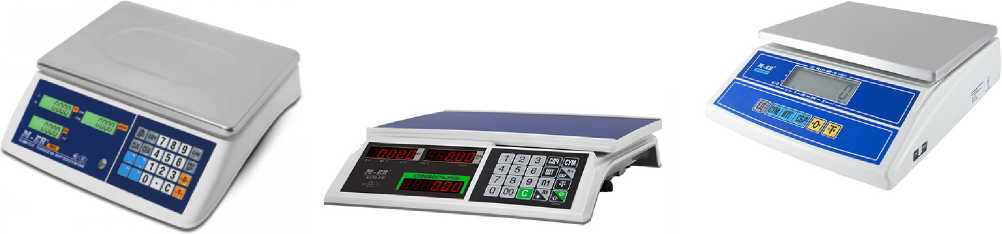

Рисунок 1 — Весы настольного исполнения со встроенным дисплеем

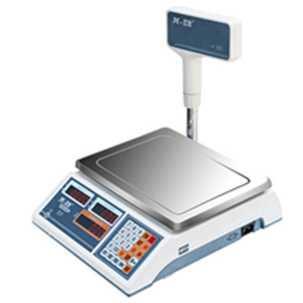

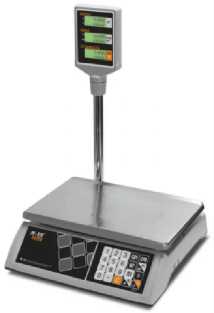

Рисунок 2 — Весы настольного исполнения с вторичным дисплеем на стойке

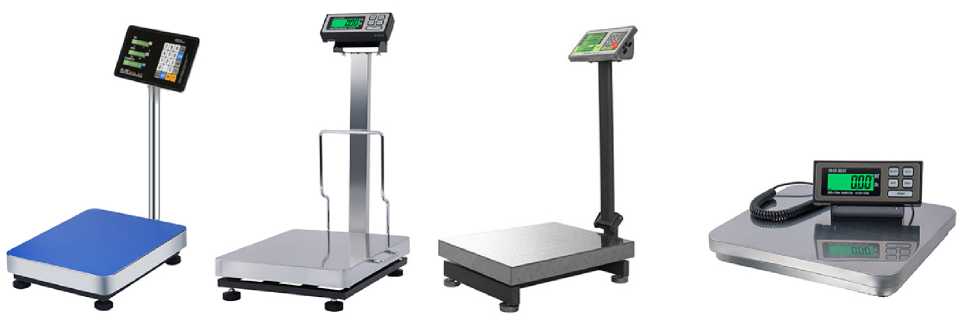

Рисунок 3 — Весы напольного исполнения с первичным дисплеем на стойке

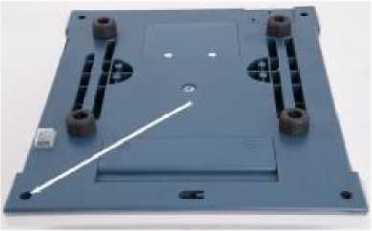

а) пломбирование настольных весов

Рисунок 4 — Весы напольного исполнения с первичным дисплеем на гибком кабеле

б) пломбирование напольных весов

Рисунок 5 — Схема пломбирования весов

Идентификационным признаком ПО служит идентификационное наименование, которое отображается на дисплее при включении весов. Защита от преднамеренных изменений ПО обеспечивается одноразовой зашивкой ПО в память, интегрированную в кристалл микропроцессора. Защита от несанкционированного изменения метрологических параметров осуществляется с помощью входа в режим калибровки через ввод пароля, а также неизменяемого счетчика количества калибровок.

ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077—2014.

Класс точности по ГОСТ OIML R 76-1-2011 ............................................................ средний (III).

Значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного интервала (e), действительной цены деления (d), пределов допускаемой погрешности при поверке (mpe), в соответствующих интервалах нагрузки (m) в зависимости от модификаций весов для однодиапазонных весов приведены в таблице 2, а для двухинтервальных в таблице 3.

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Таблица 3 а - Метрологические и технические характеристики

Продолжение таблицы 3а

Масса и габаритные размеры модификаций приведены в таблице 4.

Таблица 4

наносится фотохимическим способом на маркировочную табличку, закреплённую на корпусе весов, и типографским способом на титульные листы эксплуатационной документации.

Таблица 5 — Комплектность средства измерений

Приведены в Руководстве по эксплуатации.«Весы электронные M-ER» (раздел 3 «Принцип действия весов»).

ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

Техническая документация изготовителя.

Фирма «MERCURY WP TECH GROUP CO., LTD», Корея

Адрес: 648-59, Gongreung-Dong Nowon-Ku, Seoul, Korea

Тел.: (86) 188-05-05-188-6

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон (факс): (495) 437-5577, 437-5666

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru.

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

в части вносимых изменений

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон (факс): +7(495) 491-78-12

E-mail: sittek@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» ноября 2023 г. № 2323

Регистрационный № 56610-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы кислорода ZKME

Газоанализаторы кислорода ZKME предназначены для автоматических непрерывных измерений объемной доли кислорода в отходящих газах топливосжигающих установок и в технологических газовых средах.

Принцип измерения газоанализаторов кислорода ZKME основан на электрохимическом методе с использованием чувствительного элемента на основе двуокиси циркония.

Г азоанализаторы кислорода ZKME (далее - газоанализаторы) представляют собой стационарные автоматизированные приборы.

Прибор состоит из детектора ZFKE и измерительного преобразователя ZKME, который обеспечивает измерение объемной доли кислорода при различной температуре.

Измерительный преобразователь ZKME имеет встроенный микропроцессор и осуществляет обработку результатов измерений с выводом их на встроенный дисплей.

Детекторы ZFKE монтируются непосредственно на объекте, где проводится контроль анализируемой среды. Соединение детектора и измерительного преобразователя осуществляются посредством специального экранированного кабеля.

На лицевой панели измерительного преобразователя ZKME расположены:

• - цифровой дисплей, на котором отображается результат измерений;

• - клавиши управления.

Газоанализаторы имеют аналоговый выход от 4 до 20 мА, кроме того, предусмотрена возможность подключения компьютера через разъем RS232.

Общий вид газоанализаторов приведен на рисунке 1.

Конструкцией газоанализаторов не предусмотрена пломбировка корпуса от несанкционированного доступа.

Заводские номера наносятся типографским или иным способом в цифровом формате на таблички, расположенные на задней панели корпуса детектора ZFKE и на боковой панели корпуса измерительного преобразователя ZKME, общий вид табличек приведен на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Место нанесения знака утверждения типа

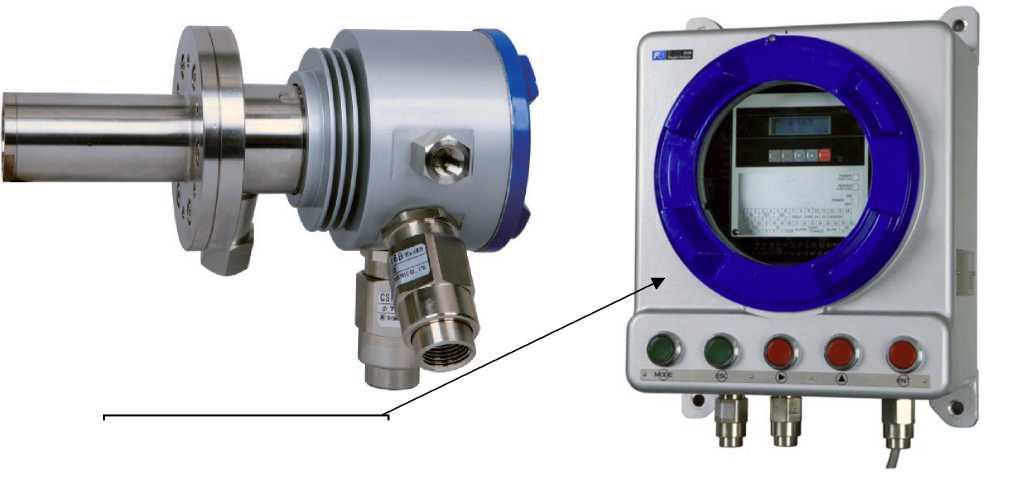

а) детектор ZFKE

б) измерительный преобразователь ZKME

Рисунок 1 - Общий вид газоанализаторов кислорода ZKME

Место нанесения заводского номера

Рисунок 2 - Общий вид табличек

Программное обеспечение

Газоанализаторы кислорода ZKME имеют встроенное программное обеспечение.

Встроенное программное обеспечение разработано изготовителем газоанализатора для решения задач измерения объемной доли кислорода в промышленных выбросах и технологических процессах промышленных предприятий. ПО управляет работой микропроцессора, обеспечивающего функционирование всего прибора и выполнение функций сбора, хранения и просмотра результатов измерений в реальном времени на встроенном дисплее, а также сохраненных в постоянном запоминающем устройстве данных газоанализатора, изменения настроечных параметров газоанализатора и передачи данных (опционально).

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню защиты «С» по МИ 3286-2010. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 2

Таблица 3

Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение газоанализатора является его неотъемлемой частью.

наносится типографским способом на титульный лист руководства по эксплуатации прибора и на переднюю панель корпуса измерительного преобразователя в виде наклейки (Рисунок 1).

Таблица 4

приведены в разделе 1.1 «Общее описание циркониевого газоанализатора кислорода» документа «Газоанализаторы кислорода ZKME. Детектор прямого отбора тип ZFKE. Руководство по эксплуатации».

Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315;

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

Техническая документация фирмы «Fuji Electric Co., Ltd», Япония.

Фирма «Fuji Electric Co., Ltd», Япония

Адрес: Gate City Ohsaki, East Tower, 11-2, Osaki 1-chome, Shinagawa-ku, Tokyo 141-0032, Japan.

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес:190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» ноября 2023 г. № 2323

Лист № 1 Регистрационный № 72336-18 Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы стационарные моделей DM-700 и DM-100

Газоанализаторы стационарные моделей DM-700 и DM-100 предназначены для измерений объемной доли ацетилена, этанола, этилена водорода, кислорода, объемной доли оксида углерода и аммиака в воздухе рабочей зоны, а также объемной доли компонентов в газовых средах.

Принцип действия газоанализаторов - электрохимический.

Газоанализаторы стационарные моделей DM-700 и DM-100 (далее - газоанализаторы) представляют собой стационарные одноканальные приборы непрерывного действия.

Способ отбора пробы - диффузионный.

Конструктивно газоанализаторы выполнены одноблочными в стальном нержавеющем корпусе без покрытия. Доступ к функциям настройки и обслуживания газоанализаторов осуществляется бесконтактно с помощью магнитного ключа путем воздействия на два программных переключателя «PGM1» и «PGM2».

Газоанализаторы выпускаются в четырех исполнениях:

• - DM-700 с дисплейным модулем в соединительной коробке,

• - DM-700 без дисплейного модуля в соединительной коробке,

• - DM-100 без светодиодного дисплея,

• - DM-100 с дисплейным модулем в соединительной коробке. Газоанализаторы всех исполнений состоят их 4-х частей:

• - модуль интеллектуального трансмиттера (ITM),

• - модуль интеллектуальный подключаемый - электрохимический сенсор,

• - защитный модуль (грязевой щит) с адаптером,

• - соединительная коробка.

Модуль интеллектуального трансмиттера (ITM) включает в себя электронику и микропроцессор, размещенные во взрывозащищенном герметичном корпусе. На передней панели модуля расположены светодиодный четырехразрядный дисплей (для исполнения DM-700) и магнитные программные переключатели «PGM1» и «PGM2».

К модулю ITM подключается электрохимический сенсор.

Провода от модуля ITM выводятся в соединительную коробку взрывозащищенного исполнения, соединенную с ITM резьбовым соединением.

Газоанализаторы исполнений DM-700 и DM-100 с дисплейным модулем в соединительной коробке имеют светодиодный дисплей, который может функционировать в трех режимах:

• - режим нормального функционирования - на дисплей выводятся результат измерений, определяемый компонент, единицы измерений, сообщения о сбоях;

• - режим корректировки нулевых показаний и чувствительности;

• - режим программирования - обзор состояния датчика, установка диапазона измерений, определяемого компонента (типа газа) и т.д.

Газоанализаторы обеспечивают:

• - выдачу измерительной и служебной информации на светодиодный дисплей (при наличии);

• - выдачу унифицированного выходного аналогового токового сигнала (4-20) мА;

• - выдачу цифрового сигнала по интерфейсу RS-485 (протокол Modbus RTU);

• - выдачу цифрового сигнала по протоколу HART.

Также по дополнительному заказу газоанализатор может обеспечивать релейный выходной сигнал («Порог 1», «Порог 2», «Ошибка») и выходной сигнал по протоколам Profibus, Foundation Fieldbus.

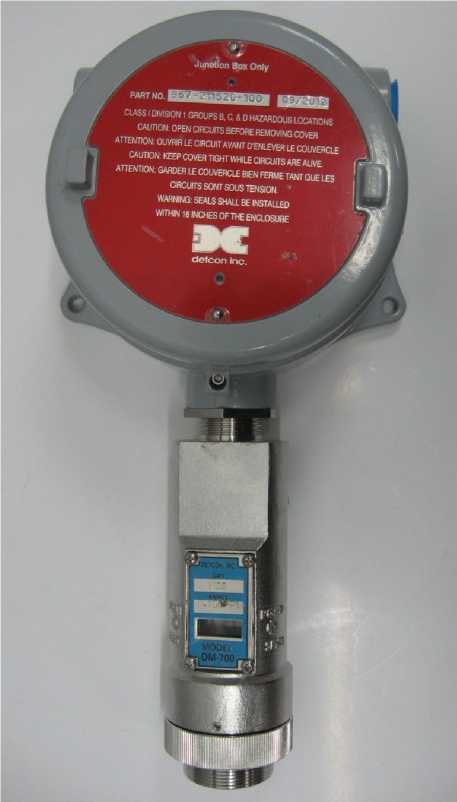

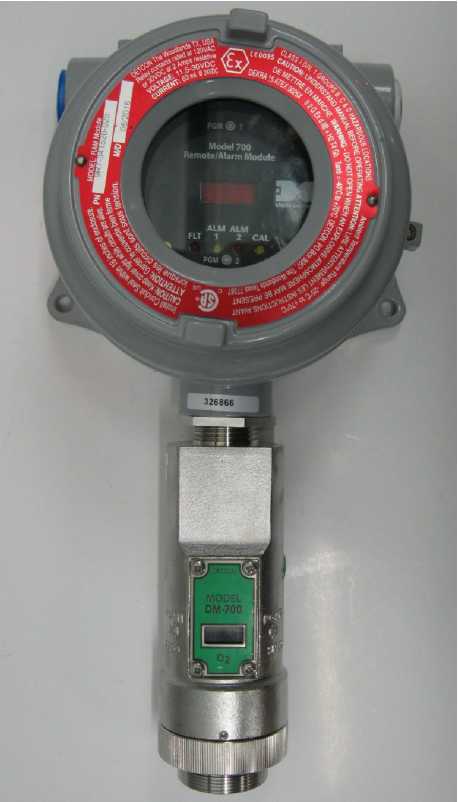

Общий вид газоанализаторов приведен на рисунке 1.

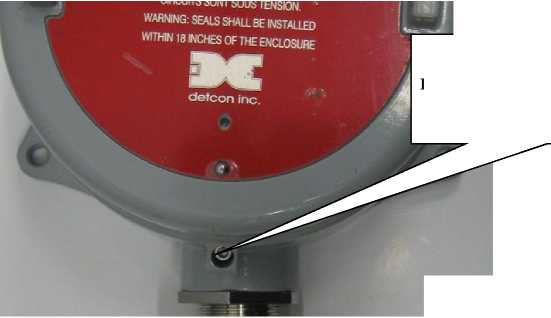

Конструкцией газоанализаторов предусмотрена пломбировка винта корпуса от несанкционированного доступа. Схема пломбирования приведена на рисунке 2.

Заводской номер в виде цифрового обозначения наносится методом штамповки или гравировки на табличку, расположенную на передней и/или задней панели корпуса. Место нанесения заводского номера газоанализатора приведено на рисунке 3.

Нанесение знака поверки на средство измерений не предусмотрено.

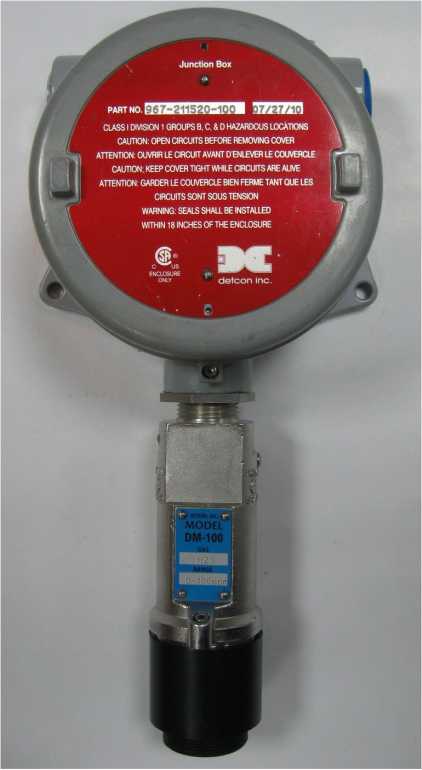

а) DM-100 (без дисплейного модуля)

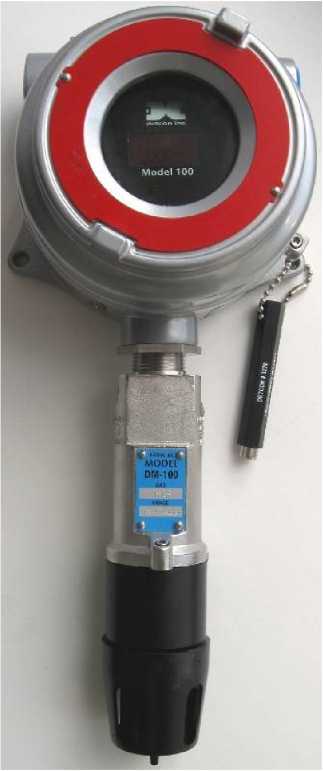

б) DM-100 (с дисплейным модулем в соединительной коробке)

>'•

u ’ *

Junotlon Box Only

РДВТМП                »=»?•»

CLASS IDIVISION ' OBOUFS В. С_г в 0 HAZARDOUS «ИВД CAimOH: OPEN OHCUI7S BEFORE REUOVINO COVER ATMnoNiCUVRIRLECIRCUlTAVANTD.ENLEVEBLECOUVERClE итоикЕЕРс_ога7115нт_{М1£опси)Т1}._ИЕ4ШЕ ATTENnONiSARDEBLECOUracLEaENFEB^M^^^

anCUITSSOWSOUSTENSiaN. ■ »ARNI№: SEALS SHALL BE INSTALLED NATRIN 1S INCHES ОГТНЕ ENCLOSURE detcon inc.

в) DM-700 (без дисплейного модуля в соединительной коробке)

Рисунок 1 - Газоанализаторы стационарные моделей DM-700 и DM-100 общий вид

г) DM-700 (с дисплейным модулем в соединительной коробке)

Стопорный винт крышки корпуса трансмиттера, место нанесения пломбы

Рисунок 2 - Схема пломбировки газоанализаторов от несанкционированного доступа

заводского номера утверждения типа

lOLASSI, DIV 1 GROUPS ABCD ICLASS I, ZONE 1, GROUP IIC Exia- Intrinsically Safe for Class I, Div 1

Groups ABCD per Control Drawing a 3993

SIRA 11ATEX2014X _WARN|NG;           ‘w

\Г Y / II2 G Ex mb[ibl ib IIC T4 Gb substitution of components may \   / I11 G Ex ia IIC T4 Ga impair intrinsicsafety

Рисунок 3 - Общий вид табличек с указанием заводского номера газоанализатора и места нанесения знака утверждения типа

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО).

Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны и обеспечивает выполнение следующих основных функций:

• - прием и обработку измерительной информации;

• - формирование выходного аналогового и цифрового сигнала;

• - проведение градуировки газоанализатора;

• - диагностика состояния аппаратной части.

Программное обеспечение газоанализаторов (кроме исполнения DM-100 (без дисплейного модуля)) идентифицируется на дисплее при включении электрического питания путем вывода номера версии встроенного ПО. Программное обеспечение газоанализаторов исполнения DM-100 (без дисплейного модуля) идентифицируется по запросу через интерфейс RS-485.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного ПО и измерительной информации от непреднамеренных и преднамеренных изменений. Уровень защиты встроенного ПО - «средний» по Р 50.2.077—2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов и предел допускаемого времени установления показаний

Нормальные условия эксплуатации:

• - диапазон температуры окружающей среды от +15 °C до +25 °C;

• - диапазон относительной влажности окружающей среды при температуре +3 5 °C от 30 % до 80 %;

- диапазон атмосферного давления от 97,3 до 104,3 кПа.

Таблица 3 - Диапазоны измерений, пределы допускаемой погрешности газоанализаторов, предназначенных для контроля предельно допускаемой концентрации (ПДК) в воздухе рабочей зоны (в соответствии с Постановлением Правительства Российской Федерации от 16.11.2020 г. № 1847, п. 4.43)

Таблица 4 - Прочие метрологические характеристики газоанализаторов

Таблица 5 - Основные технические характеристики газоанализаторов

Таблица 6 - Габаритные размеры и масса газоанализаторов

Таблица 7 - Условия эксплуатации в зависимости от определяемого компонента

наносится типографским способом на титульный лист руководства по эксплуатации и на табличку, расположенную на передней и/или задней панели корпуса газоанализатора (Рисунок 3).

Лист № 13 Всего листов 13 Комплектность средства измерений

Таблица 8 - Комплектность газоанализаторов

приведены в разделе 3 «Эксплуатация» документов «Газоанализаторы стационарные модели DM-100. Руководство по эксплуатации» и «Газоанализаторы стационарные модели DM-700. Руководство по эксплуатации».

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны»;

Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315;

Техническая документация фирмы «DETCON, Inc.».

Фирма «DETCON, Inc.», США

Адрес: 3200 Research Forest Drive A-1, The Woodlands, Texas 77381

Телефон: 281-367-4100, факс: 281-298-2868

Web-сайт: www.detcon.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес:190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» ноября 2023 г. № 2323

Лист № 1 Регистрационный № 82575-21 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дифрактометры рентгеновские модели ДРОН-8Н и ДРОН-8Т

Дифрактометры рентгеновские модели ДРОН-8Н и ДРОН-8Т (далее - дифрактометры) предназначены для измерений интенсивности и углов дифракции рентгеновского излучения, рассеянного на кристаллическом объекте при решении задач рентгенофазового анализа материалов.

Принцип действия дифрактометров основан на регистрации рентгеновского излучения, дифрагированного от атомных плоскостей кристаллической решетки исследуемого вещества. В дифрактометрах реализована рентгенооптическая схема Брегга-Брентано.

Дифрактометры конструктивно представляют из себя стационарные напольные приборы модульной архитектуры. Дифрактометры выполнены в виде приборного каркаса: в нижней части каркаса располагается стойка питания и управления, в верхней части каркаса в рентгенозащитном кабинете располагается стойка дифрактометрическая. В стойке питания и управления располагаются высоковольтный источник питания рентгеновской трубки, блок управления и сбора данных, блок управления приводом и гидроблокировки. Стойка дифрактометрическая включает в себя двухкружный «Э-Э» гониометр вертикальной конструкции, рентгеновскую трубку в защитном кожухе, блок детектирования рентгеновского излучения и коллимационную систему. Применяются следующие блоки детектирования: сцинтилляционный точечный детектор БДС 25-10, линейный позиционно-чувствительный детектор DECTRIS MYTHEN2 R 1D, линейный позиционно-чувствительный детектор DECTRIS MYTHEN2 R 1K.

Дифрактометрическая стойка предназначена для формирования первичного и регистрации дифрагированного рентгеновского излучения, установки держателя (приставки) с анализируемым материалом, синхронного или независимого углового перемещения по заданному алгоритму кронштейна с кожухом рентгеновской трубки и кронштейна с блоком детектирования. Рентгеновское излучение, направленное на анализируемый материал, отражается от кристаллографических (атомных) плоскостей анализируемого материала и фокусируется на приемной щели блока детектирования. В конструкции дифрактометров предусмотрена блокировка дверей с целью предотвращения проникновения в рентгенозащитный кабинет в процессе измерения.

Высоковольтный источник питания обеспечивает питание рентгеновской трубки, регулирование режима ее работы и выполнение операций по идентификации неисправностей и отработке аварийных ситуаций. Блок управления приводом предназначен для управления приводами углового перемещения, коммутации сигналов управления и питающих напряжений от блока управления и сбора данных на исполнительные механизмы, блокировки.

Блок управления и сбора данных предназначен для сбора, обработки, регистрации электрического сигнала, преобразованного из рентгеновского излучения, формирования сигналов управления приводами углового перемещения в различных режимах сбора данных.

В состав дифрактометров входит программное обеспечение, предназначенное для управления дифрактометрами и состоящее из программ трех уровней: программы нижнего и среднего уровней установлены в промышленном ПК, расположенном в блоке управления и сбора данных, программа верхнего уровня установлена на внешнем компьютере.

Маркировка дифрактометров выгравирована на планке фирменной (шильдике), которая крепится к задней панели дифрактометра на стойке питания и управления и содержит следующую информацию на двух языках (русский и английский): наименование и обозначение СИ, заводской номер, знак утверждения типа, товарный знак предприятия-изготовителя, единый знак обращения продукции на рынке стран Евразийского экономического союза, параметры подключаемой сети переменного тока, масса дифрактометра, код степени защиты оболочки IP, надпись «СДЕЛАНО В РОССИИ», дата изготовления, почтовый адрес предприятия-изготовителя.

Предусмотрено пломбирование на задних панелях высоковольтного источника питания (ВИП), блока управления и сбора данных (БУСД) и блока управления приводом (БУП) внутри стойки питания и управления посредством применения чашек для пломбирования (пломбирование производится при пуско-наладочных работах). Пломбирование стойки дифрактометрической производится на территории завода-изготовителя.

Заводской номер в формате цифрового обозначения, идентифицирующий каждый экземпляр дифрактометра, указывается на планке фирменной (шильдике), которая крепится к задней панели дифрактометра на стойке питания и управления.

Нанесение знака поверки на дифрактометры не предусмотрено.

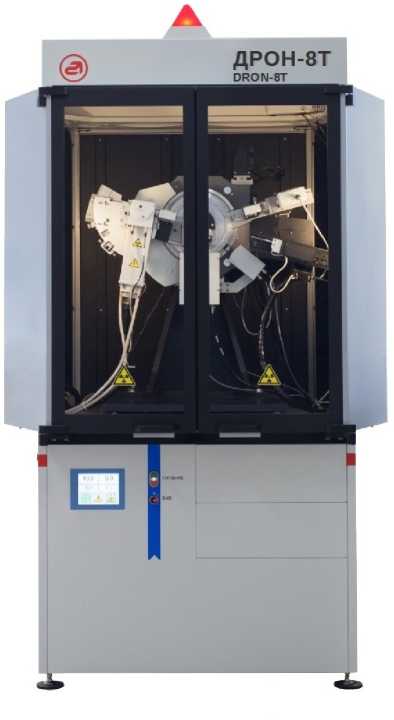

Общий вид дифрактометров приведен на рисунках 1а и 1б.

Места пломбирования указаны на рисунке 2.

Вид планки фирменной (шильдика) с заводским номером дифрактометра приведен на рисунке 3

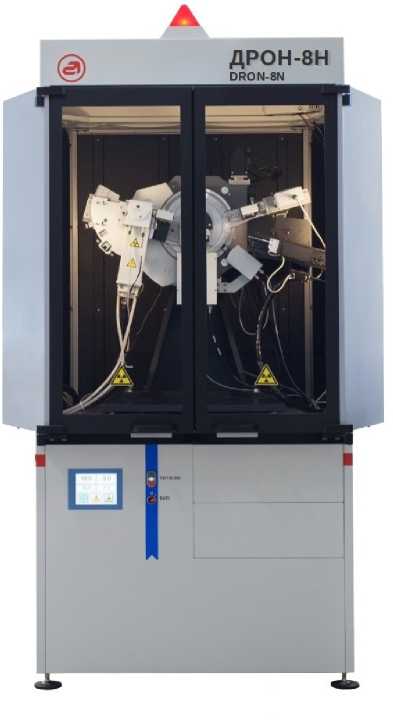

Рисунок 1а - Общий вид дифрактометров рентгеновских модели ДРОН-8Н

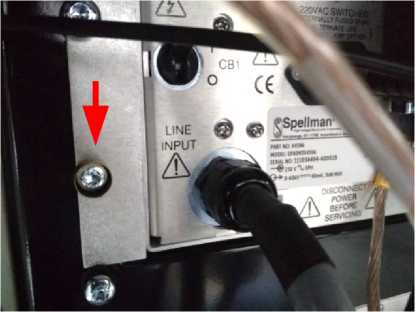

Чашка для пломбирования на задней панели

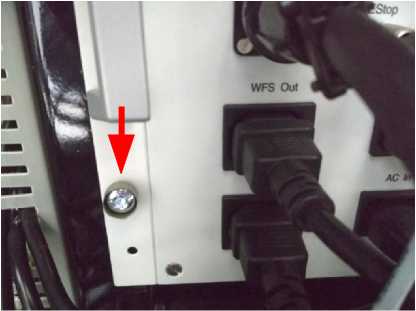

Чашка для пломбирования на задней панели

ВИП БУСД

Рисунок 2 - Места пломбирования дифрактометров рентгеновских моделей

ДРОН-8Н и ДРОН-8Т

АО «ИЦ «БУРЕВЕСТНИК» BOUREVESTNIK, JSC

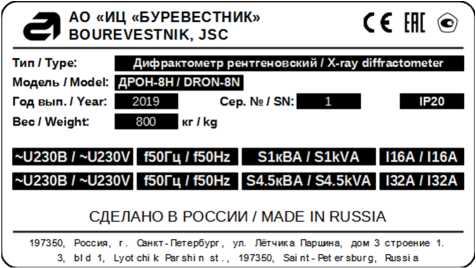

Рисунок 3 - Вид планки фирменной (шильдика) с заводским номером дифрактометров рентгеновских моделей ДРОН-8Н и ДРОН-8Т

Дифрактометры рентгеновские модели ДРОН-8Н и ДРОН-8Т оснащаются программным обеспечением Data Collection, которое управляет работой дифрактометра, отображает результаты измерений, обрабатывает, передает и хранит полученные данные. ПО Data Collection состоит из программ нижнего уровня motor driver, preobrazovatel_napryazenii, usilitel-discriminator; программы среднего уровня dron8-ml, которые являются встроенными ПО и установлены в промышленном ПК, расположенном в блоке управления и сбора данных, и программы верхнего уровня DRON-8 Data collection, которая является автономным ПО и установлена на внешнем компьютере. ПО Data Collection является полностью метрологически значимым. Уровень защиты ПО Data Collection от непреднамеренных и преднамеренных изменений соответствует «среднему» уровню по Р 50.2.077-2014. Влияние ПО Data Collection на метрологические характеристики дифрактометров рентгеновских моделей ДРОН-8Н и ДРОН-8Т учтено при их нормировании. Идентификационные данные ПО Data Collection приведены в таблице 1.

аблица 1 - Идентификационные данные ПО Data Collection

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на планке фирменной (шильдике), которая крепится к задней панели дифрактометра.

Таблица 4а - Комплектность дифрактометров рентгеновских . модель ДРОН-8Н

Таблица 4б - Комплектность дифрактометров рентгеновских модель ДРОН-8Т

приведены в разделах 11 «Пуско-наладочные работы», 12 «Эксплуатация дифрактометра» документа ТА08.1.210.081 РЭ «Дифрактометры рентгеновские моделей ДРОН-8Н и ДРОН-8Т. Руководство по эксплуатации».

ТУ 26.51.53-121-14770552-2019. Дифрактометры рентгеновские модели ДРОН-8Н и ДРОН-8Т. Технические условия.

Акционерное общество «Инновационный центр «Буревестник» (АО «ИЦ «Буревестник»)

ИНН 7814687586

Юридический адрес: 197375, г. Санкт-Петербург, ул. Летчика Паршина, д. 3, стр. 1 Тел.: +7(812) 615-12-39; +7(812) 458-89-95; факс: +7(812) 606-10-11

Web-сайт: www.bourevestnik.ru

Е-mail: bourevestnik@bourevestnik. spb.ru

Акционерное общество «Инновационный центр «Буревестник» (АО «ИЦ «Буревестник»)

ИНН 7814687586

Адрес: 197375, г. Санкт-Петербург, ул. Летчика Паршина, д. 3, стр. 1

Тел.: +7(812) 615-12-39; +7(812) 458-89-95; факс: +7(812) 606-10-11

Web-сайт: www.bourevestnik.ru

Е-mail: bourevestnik@bourevestnik. spb.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес:190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

¹

В столбце «Назначение» приняты следующие обозначения: К - контроль предельно допускаемых концентраций (ПДК) в воздухе рабочей зоны, А - контроль при аварийных ситуациях, В - определение компонента в воздухе (при отсутствии ПДК или в случае если диапазон измерений значительно ниже значения ПДК).

²

Погрешность приведена к верхней границе участка диапазона измерений, в котором нормирована приведенная погрешность.
